HC 60 X TER - Hotte aspirante VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Largeur	60 cm
Consommation d'énergie annuelle	108,7 kWh
Classe d'efficacité énergétique	E
Débit d'air minimal	150 m³/h
Débit d'air maximal	305 m³/h
Niveau sonore (max)	70 dB
Efficacité fluidodynamique	10,1 (classe E)
Efficacité lumineuse	1,7 lux/W (classe G)
Efficacité de filtration des graisses	66 % (classe D)
Alimentation électrique	220-240 V ~ 50 Hz
Type d'ampoule	Incandescence 40 W ou halogène 28 W (E14)
Filtre anti-graisse	Lavable (tous les 2 mois)
Filtre à charbon actif	Remplacement (tous les 4 mois)
Distance minimale au-dessus de la cuisson	65 cm
Classe électrique	II (double isolation)
Mode d'installation	Évacuation extérieure ou recyclage
Options de montage	Sous meuble ou murale
Garantie	2 ans

FOIRE AUX QUESTIONS - HC 60 X TER VALBERG

Comment installer la hotte ?

La hotte peut être montée sous un meuble haut ou au mur. Suivez les indications de perçage fournies (Fig. 2). Utilisez des vis adaptées au type de paroi. Pour le branchement électrique, respectez les couleurs : marron pour L (phase) et bleu pour N (neutre). La hotte est de classe II, pas de mise à la terre nécessaire.

Comment passer du mode évacuation au mode recyclage ?

Pour le recyclage, il faut installer des filtres à charbon actif (non fournis). Retirez la grille D, placez les filtres dans le groupe d'aspiration en les centrant et en les faisant pivoter de 90° jusqu'au déclic. Fermez l'orifice d'évacuation avec le bouchon B fourni et placez le levier C en position recyclage (Fig. 4).

À quelle fréquence nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés tous les 2 mois, à la main avec un détergent liquide neutre non abrasif ou au lave-vaisselle à basse température en cycle court. Un nettoyage régulier prévient les risques d'incendie.

Comment remplacer les ampoules ?

Déposez la grille D en appuyant sur les deux touches latérales B. Remplacez l'ampoule défectueuse par une ampoule de même type et puissance : incandescence 40 W (L85-E14) ou halogène 28 W (Ø35 mm-E14). Ne touchez pas les ampoules chaudes.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que les ampoules sont correctement vissées. Si le problème persiste, contrôlez l'alimentation électrique (fusible 3 A) et le branchement. Si le cordon est endommagé, faites-le remplacer par un professionnel.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage : l'air est filtré par des filtres à charbon actif et renvoyé dans la pièce. Ce mode nécessite l'installation des filtres à charbon (vendus séparément) et la fermeture de la sortie d'air.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la partie la plus basse de la hotte et la surface de cuisson doit être de 65 cm. Cette distance est obligatoire pour la sécurité.

Comment nettoyer la hotte ?

Nettoyez fréquemment l'intérieur et l'extérieur de la hotte avec un chiffon humidifié d'alcool dénaturé ou d'un détergent liquide neutre non abrasif. N'utilisez pas de produits abrasifs. Avant tout entretien, coupez l'alimentation électrique.

Les filtres à charbon sont-ils lavables ?

Non, les filtres à charbon actif fournis ne sont pas régénérables. Ils doivent être remplacés tous les 4 mois. La saturation dépend de l'utilisation et du nettoyage du filtre anti-graisse.

Que faire en cas de panne ?

Contactez le service après-vente VALBERG ou votre revendeur. La hotte est garantie 2 ans (sur présentation du ticket de caisse) contre les défauts de fabrication, hors mauvaise installation ou utilisation incorrecte.

MODE D'EMPLOI HC 60 X TER VALBERG

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque HIGHONE sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Consignes de sécurité

Utilisation de l'appareil

8 Installation de l'appareil

Informations pratiques

12 Entretien et nettoyage 14 Spécifications techniques 15 Mise au rebut de votre ancien appareil

Veuillez lire attentivement le contenu de ce guide d'utilisation, car il vous fournit des indications importantes pour une installation, une utilisation et un entretien en toute sécurité. Conservez-le afin de pouvoir le consulter ultérieurement. Cet appareil a été conçu pour être utilisé en mode aspiration (évacuation de l'air à l'extérieur - Fig. 1A), en mode filtrant (retour de l'air à l'intérieur - Fig. 1B) ou avec un moteur externe (Fig. 1C).

Consignes de sécurité

• Attention, lorsque vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité dans la même pièce, vous risquez de créer un problème « d'inversion de flux ».

Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans la pièce ne doit pas dépasser 4 Pa (4x10^-5 bar).

Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante de la pièce. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau d'alimentation électrique :

• Vérifiez les données figurant sur la plaque signalétique (à l'intérieur de la hotte) pour vous assurer que la tension et la puissance correspondent à celles du réseau. Vérifiez également que la prise est adaptée.
• En cas de doute, contactez un électricien qualifié.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
• Branchez l'appareil

sur une prise avec fusible de 3 A ou sur les deux fils de la phase protégés par un fusible de 3 A.

ATTENTION

Dans certaines circonstances, les appareils électroménagers peuvent être dangereux.

• Ne tentez pas de vérifier l'état des filtres lorsque la hotte est en marche.
• Ne touchez jamais les lampes et les zones adjacentes pendant ou juste après une utilisation prolongée de l'éclairage.
• Il est strictement interdit de faire flamber quoi que ce soit sous la hotte.
• Évitez les flammes nues, elles sont dangereuses pour les filtres et risquent de déclencher un incendie.
• Surveillez constamment la friture pour éviter que de l'huile surchauffée ne prenne feu.
• Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
• Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.
• Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie risque de se déclarer.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Une ventilation adéquate de la pièce devra être apportée quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou autres combustibles.
• Les détails concernant l'entretien de l'appareil figurent dans le paragraphe "Entretien et nettoyage".
• Il y a un risque d'incendie si le nettoyage n'est pas effectué selon les instructions.
• Ne pas flamber des aliments sous la hotte de cuisine.
• L'air ne doit pas être déchargé dans un conduit utilisé pour l'évacuation des vapeurs d'appareils à gaz ou autres combustibles.
• Les règlements concernant le déchargement de l'air devront être suivis.

ATTENTION

Les parties accessibles peuvent être chaudes lorsque l'appareil est utilisé avec des appareils de cuisine.

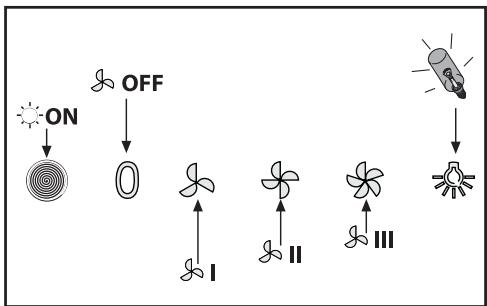

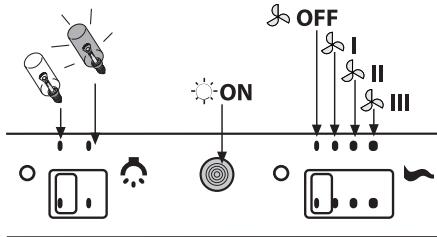

Installation de l'appareil

Fig. 1

B C

CM	D
50	456
60	556
70	656
80	756
90	856

CM	E
50	410
60	510
70	610
80	710
90	810

2A

2C

2B

Fig. 2

François

AMPOULE TUBULAIRE À INCANDESCENCE à 25 mm - L85-E14 - 40 W

AMPOULE HALOGÈNE - 035 mm - E14 - 28 W Fig. 8

• Le montage et les branchements électriques doivent être effectués par du personnel qualifié.
• Mettez des gants de protection avant de procéder aux opérations de montage.

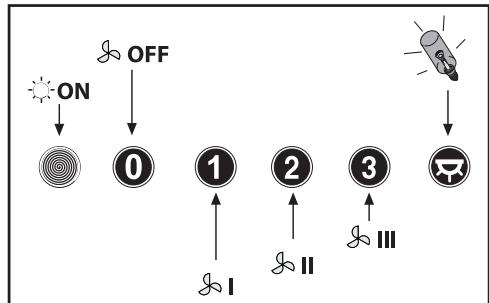

Branchements électriques

• Cette hotte est un appareil de classe II, qui ne doit pas être raccordé à la terre. La prise doit demeurer accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, proportionnel à la charge et conforme à la réglementation applicable en la matière, doit être intercalé entre le secteur et l'appareil.
• Le raccordement au réseau électrique doit être réalisé comme suit :

MARRON = L (ligne)

BLEU = N (neutre).

• La distance minimale entre la surface de cuisson sur laquelle se trouvent les récipients de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm. S'il est nécessaire d'utiliser un tuyau de connexion composé de deux parties ou plus, la partie supérieure doit se chevaucher à l'extérieur de la partie inférieure. Ne reliez pas le tuyau d'évacuation de la hotte à un conduit dans lequel circule de l'air chaud ou utilisé pour évacuer les fumées d'appareils alimentés par une énergie autre qu'électrique.
• S'il s'agit d'une hotte aspirante, il est nécessaire de prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

ATTENTION

Si les lampes ne s'allument pas, assurez-vous qu'elles sont correctement vissées.

Installation

Avant de procéder aux opérations de montage (selon le modèle que vous avez acheté), pour manipuler plus aisément l'appareil, nous vous conseillons de retirer la grille, comme cela est illustré dans la Fig. 5.

• L'appareil est équipé de 2 sorties d'air, l'une dans la partie supérieure et l'autre dans la partie arrière, à utiliser selon vos besoins [Fig. 1A].

La bride D, à laquelle doit être raccordé le tuyau d'évacuation de l'air, ainsi qu'un bouchon B pour fermer la sortie d'air inutilisée, sont fournis avec le produit.

• Cet appareil peut être monté de deux façons différentes :

1. Fixation de la hotte sous un meuble haut (Fig. 2) :

• Percez 4 trous sur le meuble haut suivant les indications des figures 2A-2C.
• Placez la hotte sous le meuble haut et fixez-la à l'aide de 4 vis (non fournies) adaptées au type de meuble.

2. Fixation murale de la hotte (Fig. 2) :

• Percez 4 trous suivant les indications des figures 2A-2B.
• Accrochez la hotte au mur, en utilisant les 2 trous H, alignez-la à l'horizontale et fixez-la définitivement au mur en utilisant les deux trous de sécurité I (Fig. 2B).

En cas de montage différent, utilisez des vis et des chevilles à expansion adaptées au type de mur (par exemple, béton armé, placoplâtre, etc.). Si les vis et les chevilles sont fournies avec l'appareil, assurez-vous qu'elles sont adaptées au type de paroi sur laquelle la hotte sera fixée.

• La hotte a été préparée pour le type de fonctionnement souhaité. Les versions suivantes sont prévues :

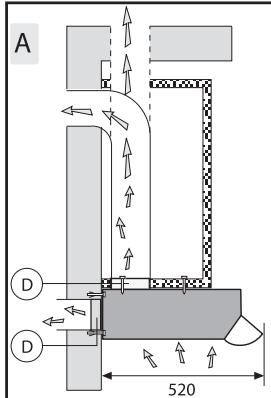

• Évacuation extérieure [Fig. 1A-3]. - Recyclage (Fig. 1B-4-7).

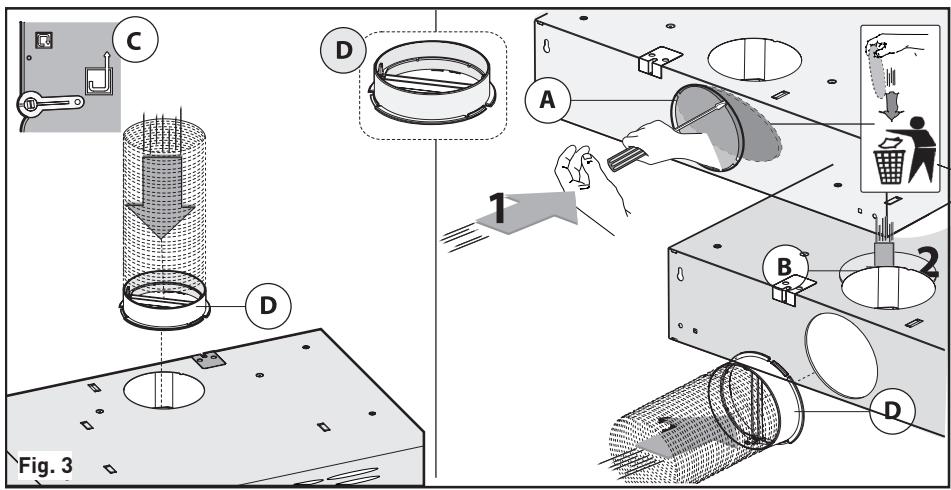

• S'il s'agit d'une hotte en version évacuation extérieure, placez le levier C de la manière illustrée dans la Fig. 3.

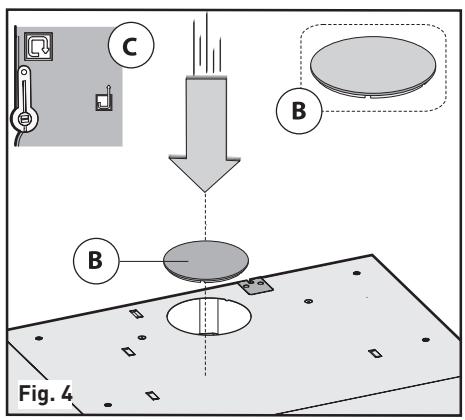

• S'il s'agit d'une hotte en version recyclage, placez le levier C de la manière illustrée dans la Fig. 4.

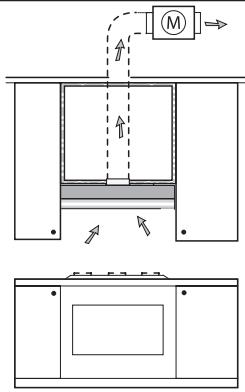

Version aspirante

Avec ce type d'installation, l'appareil évacue les vapeurs à l'extérieur par l'intermédiaire d'une paroi périmétrale ou d'une canalisation existante. Vous devrez donc vous procurer un tube mural télescopique non inflammable, du type prévu par les normes en vigueur, et le relier à la bride D (Fig. 1A). La bride D fournie avec l'appareil doit être fixée au-dessus de l'orifice d'évacuation d'air de la hotte, comme illustré dans la Fig. 3.

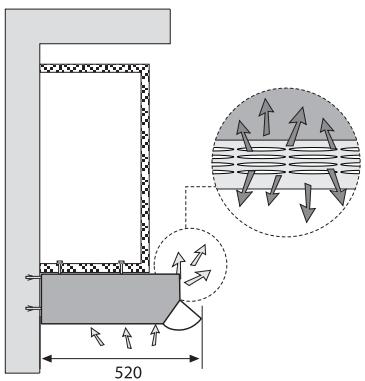

Version recyclage

Pour passer de la version évacuation à la version recyclage, demandez à votre fournisseur des filtres à charbon actif.

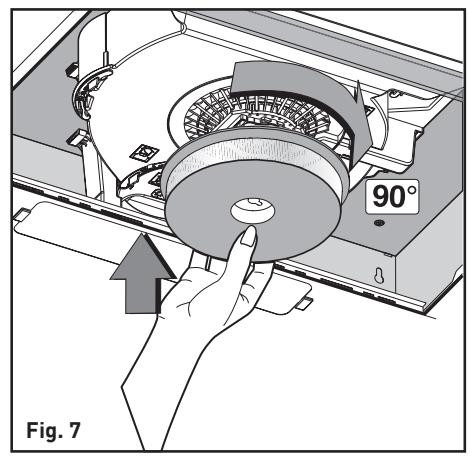

Montez les filtres dans le groupe d'aspiration en les centrant bien à l'intérieur de la hotte et en les faisant pivoter de 90 degrés jusqu'à entendre un clic (Fig. 7). Pour effectuer cette opération, retirez la grille D (Fig. 5). Fermez l'orifice d'évacuation d'air à l'aide du bouchon B, comme illustré dans la Fig. 4.

Entretien et nettoyage

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre antigraisse et du filtre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air ; par conséquent, le délai dans lequel il risque de se boucher varie selon l'utilisation de l'appareil.
• Pour prévenir un risque d'incendie, il est nécessaire de laver les filtres antigraisse tous les 2 mois,

à la main en utilisant un détergent liquide neutre non abrasif ou au lave-vaisselle à température basse et en cycle court. - Après plusieurs lavages, leur couleur peut changer. Cela n'est pas un motif de remplacement. - Les filtres à charbon actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs générées par la cuisson. - Les filtres à charbon actif non régénérables doivent être remplacés tous les 4 mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité du nettoyage du filtre anti-graisse. - Avant de monter les filtres anti-graisse et les filtres à charbon actif régénérables,

il est important que ceux-ci soient bien secs.

• Nettoyez fréquemment la hotte, à l'intérieur comme à l'extérieur, en utilisant un chiffon humidifié avec de l'alcool dénaturé ou un détergent liquide neutre non abrasif.
• Le système d'éclairage est conçu pour être employé pendant la cuisson et non pour une utilisation prolongée pour éclairer la pièce. L'utilisation prolongée de l'éclairage réduit considérablement la durée de vie moyenne de la lampe.
• Si l'appareil est doté d'une lumière de courtoisie, elle ne peut être utilisée de manière prolongée en vue d'éclairer la pièce.

ATTENTION

Le non-respect de ces consignes de nettoyage de la hotte, de remplacement et de nettoyage des filtres comporte des risques d'incendie. Il est donc recommandé de suivre ces instructions.

Remplacement des panneaux acryliques ou métalliques

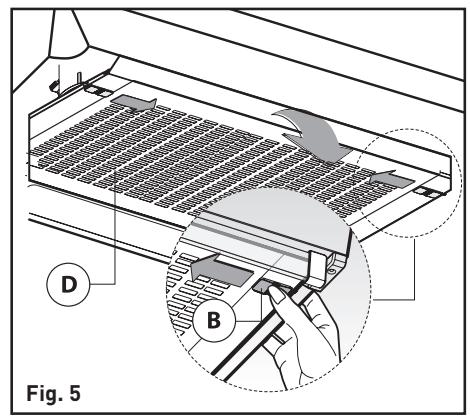

Pour remplacer les panneaux acryliques ou métalliques, vous devez d'abord retirer la grille D en appuyant sur les deux touches latérales B comme illustré dans la Fig. 5.

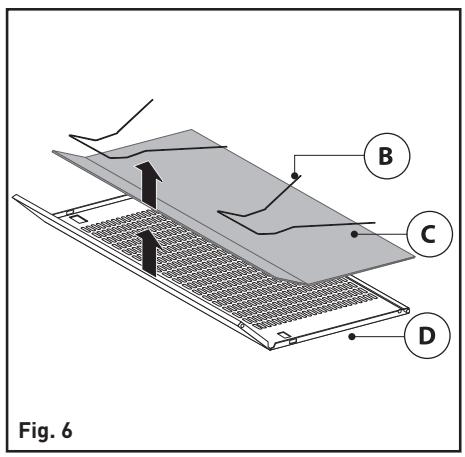

Retirez les 2 pièces de fixation des filtres B (Fig. 6) ainsi que le panneau acrylique ou métallique C.

Pour remonter le tout, refaites les mêmes opérations dans l'ordre inverse.

Remplacement des ampoules à incandescence/halogènes (Fig. 8)

Utilisez uniquement des ampoules du même type et de même puissance que celles installées sur l'appareil.

Nous déclinons toute responsabilité pour les éventuels dommages résultant du non-respect de ces instructions.

a	Nom du fournisseur ou marque;	VALBERG
b	Référence du modèle établie par le fournisseur	HC 60 D 305 W/K/X TER	HC 60 W/K/X TER
c	Consommation d'énergie annuelle (AEChotte) calculée conformément à l'annexe II, point 2, en kWh/a et arrondie à la première décimale	108.7	86,8
d	Classe d'efficacité energétique du modèle	E	E
e	Efficacité fluidodymanique (FDEhotte) arrondie à la première décimale	10,1	3,1
f	Classe d'efficacité fluidODYnamique du modèle	E	G
g	Efficacité lumineuse (LEhotte)	1,7	2
h	Classe d'efficacité lumineuse du modèle	G	G
i	Efficacité de filtration des graisses	66%	81%
j	Classe d'efficacité de filtration des graisses du modèle	D
k	Débit d'air (en m3/h arrondi à l'entier le plus proche) à la vitesse minimale et maximaile en fonctionnement normal, mode intensif ou «boost» exclu	MIN : 150 m3/h MAX : 305 m3/h	MIN : 104 m3/h MAX : 175 m3/h
l	Le cas échéant, le débit d'air (en m3/h arrondi à l'entier le plus proche) en mode intensif ou «boost»;	-	-
m	Émissions acoustiques de l'air pondérées de la valeur A (en dB arrondis à l'entier le plus proche), à la vitesse minimale et maximaile disponible en fonctionnement normal	70	61
n	Le cas échéant, les émissions acoustiques de l'air pondérées de la valeur A (en dB arrondis à l'entier le plus proche) en mode intensif ou «boost»	-	-
o	Le cas échéant, la consommation d'énergie en mode «arrêt», [Po], en watts, arrondie à la deuxième décimale	0	0
p	Le cas échéant, la consommation d'énergie en mode «veille», [Ps], en watts, arrondie à la第二种e décimale	-	-

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri local. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Merci !

• Les produits électriques ne doivent pas être jetés jusqu'à la

• La connexion au réseau électrique doit se réaliser de la manière suivante :

MARRON = L (phase)

BLEU = N (neutre).

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
