Producttype	Afzuigkap
Breedte	60 cm
Jaarlijks energieverbruik	108,7 kWh
Energie-efficiëntieklasse	E
Minimale luchtdebiet	150 m³/h
Maximale luchtdebiet	305 m³/h
Geluidsniveau (max)	70 dB
Vloeistofdynamische efficiëntie	10,1 (klasse E)
Lichtopbrengst	1,7 lux/W (klasse G)
Vetfiltratie-efficiëntie	66% (klasse D)
Voeding	220-240 V ~ 50 Hz
Lampsoort	Gloeilamp 40 W of halogeen 28 W (E14)
Vetfilter	Wasbaar (elke 2 maanden)
Koolstoffilter	Vervanging (elke 4 maanden)
Minimale afstand boven de kookplaat	65 cm
Elektrische klasse	II (dubbele isolatie)
Installatiemodus	Afvoer naar buiten of recirculatie
Montagemogelijkheden	Onder kast of aan de muur
Garantie	2 jaar

Veelgestelde vragen - HC 60 X TER VALBERG

Hoe installeer ik de afzuigkap?

De afzuigkap kan onder een hoge kast of aan de muur worden gemonteerd. Volg de meegeleverde boorinstructies (Fig. 2). Gebruik schroeven die geschikt zijn voor het type wand. Voor de elektrische aansluiting, respecteer de kleuren: bruin voor L (fase) en blauw voor N (nul). De afzuigkap is klasse II, geen aardverbinding nodig.

Hoe schakel ik van afvoermodus naar recirculatiemodus?

Voor recirculatie moeten koolstoffilters worden geïnstalleerd (niet meegeleverd). Verwijder raster D, plaats de filters in de afzuigunit door ze te centreren en 90° te draaien tot ze vastklikken. Sluit de afvoeropening met de meegeleverde stop B en zet hendel C in recirculatiestand (Fig. 4).

Hoe vaak moet ik de vetfilters reinigen?

De vetfilters moeten elke 2 maanden worden gewassen, met de hand met een neutraal, niet-schurend vloeibaar reinigingsmiddel of in de vaatwasser op lage temperatuur in een korte cyclus. Regelmatig reinigen voorkomt brandgevaar.

Hoe vervang ik de lampen?

Verwijder raster D door op de twee zijtoetsen B te drukken. Vervang de defecte lamp door een lamp van hetzelfde type en vermogen: gloeilamp 40 W (L85-E14) of halogeen 28 W (Ø35 mm-E14). Raak hete lampen niet aan.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst of de lampen goed zijn ingeschroefd. Als het probleem aanhoudt, controleer de stroomvoorziening (zekering 3 A) en de aansluiting. Als het snoer beschadigd is, laat het dan vervangen door een professional.

Kan ik de afzuigkap gebruiken zonder buitenafvoer?

Ja, de afzuigkap kan in recirculatiemodus werken: de lucht wordt gefilterd door koolstoffilters en terug de kamer in geblazen. Deze modus vereist installatie van koolstoffilters (apart verkrijgbaar) en het sluiten van de luchtafvoer.

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale afstand tussen het laagste punt van de afzuigkap en het kookoppervlak moet 65 cm zijn. Deze afstand is verplicht voor de veiligheid.

Hoe reinig ik de afzuigkap?

Reinig regelmatig de binnen- en buitenkant van de afzuigkap met een doek bevochtigd met gedenatureerde alcohol of een neutraal, niet-schurend vloeibaar reinigingsmiddel. Gebruik geen schurende producten. Schakel voor onderhoud de stroom uit.

Zijn de koolstoffilters wasbaar?

Nee, de meegeleverde actieve koolstoffilters zijn niet regenerabel. Ze moeten elke 4 maanden worden vervangen. Verzadiging hangt af van gebruik en reiniging van het vetfilter.

Wat te doen bij een storing?

Neem contact op met de VALBERG-klantendienst of uw verkoper. De afzuigkap heeft 2 jaar garantie (op vertoon van de aankoopbon) tegen fabricagefouten, exclusief verkeerde installatie of verkeerd gebruik.

GEBRUIKSAANWIJZING HC 60 X TER VALBERG

Bedankt om voor dit product van VALBERG gekozen te hebben.

ELECTRO DEPOT kiest, test en beveelt de producten van het merk HIGHONE aan, deze staan garant voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit.

Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.

Welkom bij ELECTRO DEPOT.

Bezoek onze website www.electrodepot.be

ELECTRO DEPOT

Alvorens het toestel te gebruiken

18 Veiligheidsvoorschriften

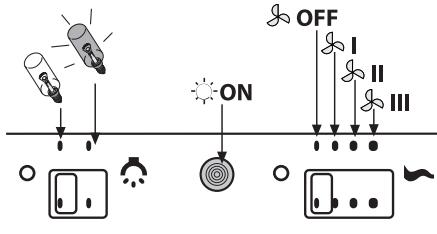

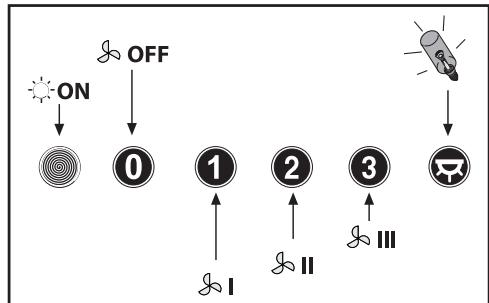

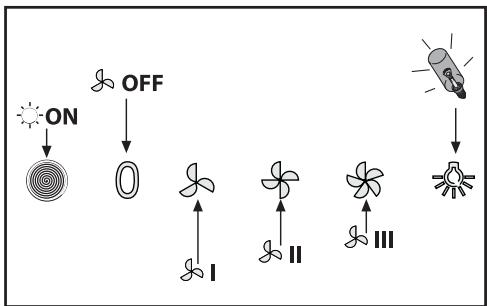

Gebruik van het toestel

22 Installatie van het toestel

Praktische informatie

26 Onderhoud en reiniging 28 Technische specificaties 29 Afdanken van uw oud toestel

Gelieve deze gebruikershandleiding aandachtig te lezen, want deze bevat belangrijke informatie over hoe u dit toestel veilig kunt installeren, gebruiken en onderhouden. Bewaar de handleiding zorgvuldig, zodat u ze later opnieuw kan raadplegen. Dit toestel werd ontworpen om te worden gebruikt in de afvoerversie (lucht wordt naar buiten afgezogen - Afb. 1A), filterversie (lucht gaat terug naar binnen - Afb. 1B), of met een externe motor (Afb. 1C).

Veiligheidsvoorschriften

• Let op wanneer tegelijkertijd de dampkap en een brander of haard in dezelfde kamer functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere bron dan elektrische energie.

In dat geval zuigt de dampkap de lucht aan die nodig is voor de verbranding. De druk in de kamer mag niet hoger liggen dan 4 Pa (4 x 10⁻⁵ bar). Vergeet voor een veilige werking niet om de kamer voldoende te verluchten. Raadpleeg de geldende voorschriften die van toepassing zijn in uw land inzake de luchtafvoer naar buiten.

Voordat u de dampkap aansluit op het

elektriciteitsnet, dient u het volgende te doen:

• Lees de gegevens op het typeplaatje (aan de binnenkant van de dampkap) om te controleren of het voltage en het vermogen overeenkomen met die van het net. Controleer ook of het stopcontact geschikt is.
• Vraag bij twijfel raad aan een erkend elektricien.
• Indien het voedingssnoer beschadigd is, dient het vervangen te worden door een andere kabel of door een eenheid die hiervoor voorzien is, die u kunt bestellen bij de fabrikant of bij een dienst voor technische bijstand.
• Sluit de voorziening aan op het net met behulp van een

stopcontact dat uitgerust is met een zekering van 3A of met twee tweefasige draden beschermd door een zekering van 3 A.

OPGELET

In bepaalde omstandigheden kunnen elektrische huishoudtoestellen gevaarlijk zijn.

• Controleer de staat van de filters niet wanneer de dampkap in werking is.
• Raak de lampen en omliggende zones nooit aan tijdens of na een langdurig gebruik van de verlichting.
• Het is ten strengste verboden wat dan ook te flamberen onder de dampkap.
• Vermijd open vlammen, want deze zijn gevaarlijk voor de filters en kunnen brand veroorzaken.
• Houd voortdurend toezicht op frituurolie om te vermijden dat oververhitte olie in brand schiet.
• Alvorens over te gaan tot een onderhoud, onderbreekt u de elektrische stroom van de dampkap.
• Dit toestel mag niet worden gebruikt door kinderen of door mensen die toezicht nodig hebben.
• Zorg ervoor dat kinderen niet met het toestel kunnen spelen.
• Wanneer de dampkap gebruikt wordt in de aanwezigheid van toestellen die op gas of een andere brandstof werken, dient de kamer correct verlucht te worden.
• Indien het toestel niet conform de voorschriften wordt schoongemaakt, kan er brand ontstaan.
• Dit toestel is geschikt voor kinderen vanaf 8 jaar, personen met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten of personen zonder ervaring of kennis, op voorwaarde dat ze onder toezicht staan of instructies hebben gekregen over een veilig gebruik van het toestel en op voorwaarde dat ze de gevaren begrijpen. Kinderen mogen niet spelen met het toestel. De reiniging en het onderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.
• Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, de dienst na-verkoop of bevoegde personen, om elk risico uit te sluiten.
• Indien de dampkap gelijktijdig met toestellen op gas of een ander soort brandstof wordt gebruikt, moet de kamer goed worden verlucht.
• Informatie over het onderhoud van het toestel kunt u raadplegen in het hoofdstuk 'Onderhoud en reiniging'.
• Er is een risico op brand indien de reiniging niet wordt uitgevoerd volgens de voorschriften.
• Flambeer geen voedingswaren onder de dampkap.
• De lucht mag niet worden afgevoerd door een buis geschikt voor het afvoeren van uitwasemingen van toestellen op gas of andere brandstoffen.
• De voorschriften inzake de luchtafvoer moeten worden nageleefd.

OPGELET: De toegankelijke delen kunnen warm worden wanneer het toestel wordt gebruikt met keukentoestellen.

• Elektrische toestellen mogen niet samen worden afgedankt met huishoudelijk afval. Conform de Europese Richtlijn 2012/19/EU inzake de afdanking van elektrisch en elektronisch materiaal en de uitvoering ervan in het nationaal recht, moeten elektrische toestellen apart worden verzameld en worden afgeleverd in de daartoe voorziene inzamelpunten. Ga naar de lokale autoriteiten of naar uw verkoper om advies in te winnen over de recyclage van uw toestel.

Installatie van het toestel

Afb. 1

B C

CM	D
50	456
60	556
70	656
80	756
90	856

CM	E
50	410
60	510
70	610
80	710
90	810

max. 80 cm

2A

2C

2B

Afb. 2

Nederlands

BUISVORMIGE GLOEILAMP - 25 mm - L85-E14 - 40 W

HALOGEENLAMP - 35 mm - E14 - 28 W

Afb. 8

• De installatie en de aansluiting op het elektriciteitsnet moeten door erkende vaklui worden uitgevoerd.
• Doe beschermhandschoenen aan vooraleer u het toestel installeert.

Elektrische aansluitingen

• Deze dampkap is een toestel van klasse II, die niet moet worden geaard. Het stopcontact dient toegankelijk te blijven na de installatie van het toestel. Indien het toestel direct is aangesloten, moet een meerpolige schakelaar met een minimumafstand van 3 mm tussen de contacten worden aangebracht tussen het stroomnet en het toestel. Deze moet aangepast zijn aan het elektrische vermogen en voldoen aan de geldende normen.
• De aansluiting op het elektriciteitsnet moet als volgt gebeuren: DONKERBRUIN = L (lijn), BLAUW = N (neutraal).

• De minimale afstand tussen de kookplaat waarop de kookpotten staan en het laagste deel van de dampkap dient 65 cm te bedragen. Indien een verbindingsbuis bestaande uit twee of meer delen wordt gebruikt, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten. Sluit de afvoer van de afzuigkap niet aan op een leiding waardoor warme lucht circuleert of die gebruikt wordt voor de afvoer van rook van toestellen die door een andere energiebron dan elektrische energie gevoed worden.
• Indien het een aanzuigkap betreft, is het noodzakelijk een opening te voorzien voor de afvoer van de lucht.
• We raden aan een leiding voor de luchtafvoer te gebruiken met dezelfde diameter als de opening voor de luchtuitlaat. Het gebruik van een kleinere opening kan de prestaties van het product doen afnemen en het geluid doen toenemen.

OPGELET

Wanneer de lampen niet gaan branden, dient u te controleren of ze correct zijn vastgeschroefd.

Installatie

Vooraleer u aan de installatie begint (volgens het model dat u hebt gekocht), raden wij u aan om het rooster te verwijderen, zodat u het toestel gemakkelijker kunt gebruiken, zie afb. 5.

• Het toestel bestaat uit 2 luchtuitlaten, een in het bovenste gedeelte en een in het achterste gedeelte, die u kunt gebruiken volgens uw behoeften (Afb.1A). De beugel D, waaraan de leiding voor de luchtafvoer moet worden vastgemaakt, en een dop B om de niet-gebruikte luchtafvoer af te sluiten, worden met het product meegeleverd.
• Dit toestel kan op twee verschillende manieren worden gemonteerd:

1. Bevestiging van de dampkap onder een hoog meubel (Afb. 2):

• Boor 4 gaten in het hoge meubel in overeenstemming met de aanduidingen van afbeeldingen 2 A-2 C.
• Plaats de dampkap onder het meubel en zet deze vast met behulp van 4 schroeven (niet meegeleverd), die aangepast zijn aan het type meubel.

2. Bevestiging van de dampkap tegen de muur (Afb. 2):

- Boor 4 gaten in overeenstemming met de aanwijzingen van afbeeldingen 2A-2B. - Bevestig de dampkap tegen de muur door de 2 gaten H te gebruiken, lijn ze horizontaal uit en bevestig ze definitief door middel van de twee veiligheidsgaten I (Fig. 2B).

In geval van een andere montage, gebruikt u geschikte schroeven en expansiepluggen, afhankelijk van het type muur [bv. gewapend

beton, gipsplaat, enz.]. Indien de schroeven en de pluggen bij het product worden meegeleverd, dient u te controleren of ze geschikt zijn voor het type muur waaraan de dampkap bevestigd wordt.

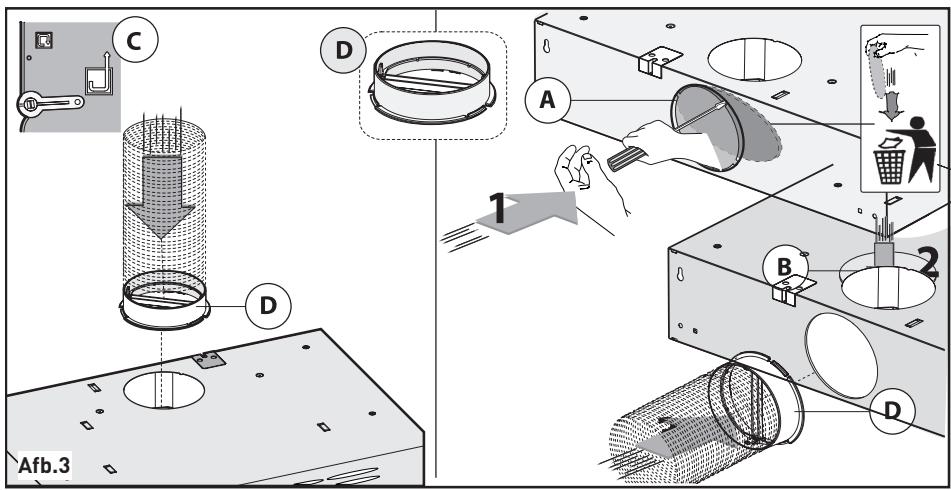

• De dampkap werd gebouwd voor het gewenste type werking. De volgende versies worden voorzien:

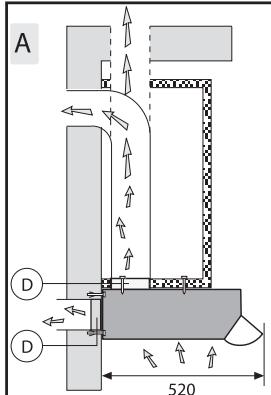

- Afzuigen naar buiten (Fig.1A-3). - Filterversie (Fig. 1B-4-7). - Indien het gaat om een dampkap in afvoerversie, plaatst u de hendel C zoals aangeduid in afb.3. - Indien het gaat om een dampkap in filterversie, plaatst u de hendel C zoals aangeduid in afb.4.

Afvoerversie

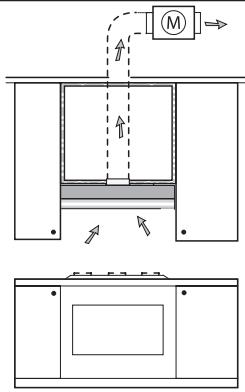

Bij dit soort installatie voert het toestel de dampen naar buiten met behulp van een buitenwand of een reeds bestaande leiding. U dient zich dus een niet-ontvlambare telescopische muurbuis aan te schaffen die voldoet aan de geldende normen en deze aan te sluiten op de beugel D (Fig. 1A). De beugel D die met het toestel wordt meegeleverd, moet boven de luchtafvoeropening van de dampkap worden vastgemaakt, zoals aangeduid in Afb.3.

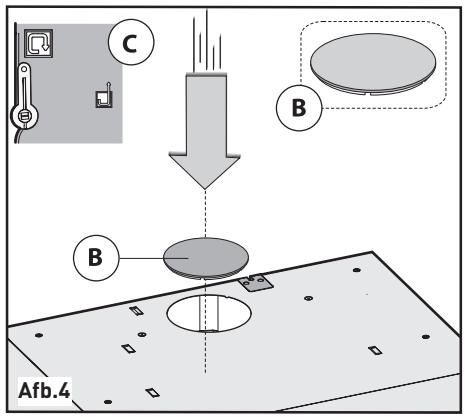

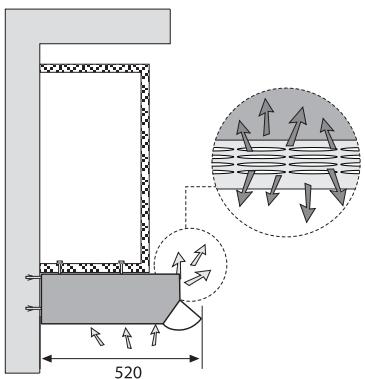

Filterversie

Om over te stappen van de afvoerversie naar de filterversie, vraagt u uw leverancier om filters met actieve koolstof.

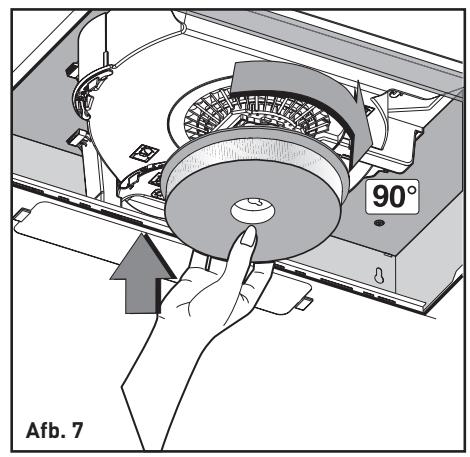

Bevestig de filters op het motorhuis aan de binnenkant van de dampkap, door deze te centreren en ze 90 graden te draaien tot u een klik hoort (Afb.7). Om deze handeling uit te voeren, verwijdert u het rooster D (Afb.5). Sluit de luchtafvoeropening met behulp van de dop B, zoals aangeduid in Afb.4.

Onderhoud en reiniging

• Wij raden u aan de dampkap enkele minuten voordat u begint te koken in werking te stellen. Zo raden we ook aan de dampkap 15 minuten nadat u gestopt bent met koken uit te schakelen, om geurtjes en vieze lucht zo veel mogelijk te vermijden. De goede werking van de dampkap is afhankelijk van het aantal onderhoudshandelingen en, in het bijzonder, van het onderhoud van de antivetfilter en de filter met actieve koolstof.
• De antivetfilter houdt de vetdeeltjes tegen die in de lucht circuleren; bijgevolg raakt deze na een bepaalde tijd oververzadigd, afhankelijk van het gebruik van het toestel.
• Om eventueel brandgevaar te voorkomen, dient u om de 2 maanden de vetfilters te wassen, ofwel met de

hand door een neutraal, niet-schurend vloeibaar wasmiddel te gebruiken ofwel in de vaatwasser op een lage temperatuur en met een korte cyclus. - Na verschillende wasbeurten kan de kleur veranderen. Dit is geen reden om deze te vervangen. - De filters met actieve koolstof dienen om de lucht te zuiveren die opnieuw in de kamer uitgestoten zal worden en om de bakluchtjes te verzachten. - De niet-recycleerbare filters met actieve koolstof moeten om de 4 maanden worden vervangen. De verzadiging van het actieve koolstof hangt af van het al dan niet langdurige gebruik van het toestel, van het type keuken en van de frequentie waarmee u de antivetfilter reinigt.

• Vooraleer de antivetfilters en recycleerbare filters met actieve koolstof worden aangebracht, moeten deze goed droog zijn.

Reinig de dampkap regelmatig, zowel de binnen- als buitenkant, door middel van een vochtige doek gedrenkt in spiritus of een neutraal, niet-schurend vloeibaar wasmiddel.

• Het verlichtingssysteem is ontworpen om gebruikt te worden tijdens het koken en niet om langdurig gebruikt te worden om de kamer te verlichten. Het langdurig gebruik van de verlichting zal de gemiddelde levensduur van de lamp aanzienlijk verkorten.
• Indien het toestel voorzien is van een lamp, mag deze niet langdurig worden gebruikt om de kamer te verlichten.

OPGELET Het niet-naleven van de voorschriften voor het reinigen van de dampkap, de vervanging en de reiniging van de filters brengt een risico op brand met zich mee. Wij raden dus aan deze instructies na te leven.

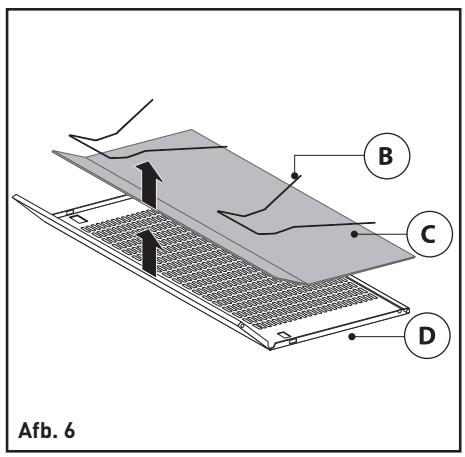

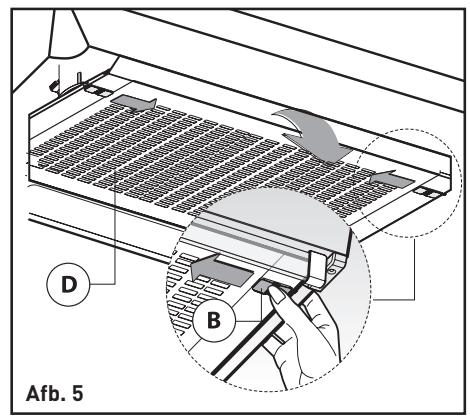

Vervanging van de panelen in acryl of metaal

Om de panelen in acryl of metaal te vervangen, dient u eerst het rooster D te verwijderen, door op de twee zijdelingse toetsen B te drukken, zoals aangeduid in Afb.5.

Verwijder de 2 bevestigingsstukken van de filters B (Afb.6) alsook het paneel in acryl of metaal C.

Om het geheel opnieuw te monteren, herhaalt u deze handelingen in omgekeerde volgorde.

Vervanging van de gloeilampen/halogeenlampen (Afb.8)

Gebruik enkel de lampen van hetzelfde type en met hetzelfde vermogen dan deze die geïnstalleerd waren op het toestel.

Wij kunnen niet aansprakelijk worden gesteld voor eventuele schade die resulteert uit het niet-naleven van deze voorschriften.

Technische specificaties

a	Naam van de leverancier of merk:	VALBERG
b	Referentie van het model opgesteld door de leverancier	HC 60 D 305 W/K/X TER	HC 60 W/K/X TER
c	Jaarlijkse energieverbruik (AECdampkap), berekend op basis van bijlage II, punt 2, in kWh/a en afgerond op het eerste cijferchyter de komma	108.7	86,8
d	Energie-efficiëntieklasse van het model	E	E
e	Fluidodynamische efficiëntie (FDEdampkap), afgerond op het eerste cijferchyter de komma	10,1	3,1
f	Fluidodynamische efficiëntie van het model	E	G
g	Verlichtingsefficiëntie (LEdampkap)	1,7	2
u	Verlichtingsefficiëntieklasse van het model	G	G
i	Vetfilteringsefficiëntie	66%	81%
j	Vetfilteringefficiëntieklasse van het model	D
k	Luchtdebiet (in m³/u afgerond op het dichtst ligende ronde getal) gegen de minimum- en maximumsnelheid bij een normale werkung, uit gezonderd intensieve modus of boost-modus	MIN: 150 m³/u MAX: 305 m³/u	MIN: 104 m³/u MAX: 175 m³/u
l	Eventuel luchtdebiet (in m³/u afgerond op het dichtst ligende ronde getal) in intensieve modus of boost-modus;	-	-
m	Akoestische A-gewogen geluidsemissie (in dB afgerond op het dichtst ligende ronde getal) in de lucht bij minimum- en maximumsnelheid bij normala gebruik	70	61
n	Eventuele akoestische A-gewogen geluidsemissie (in dB afgerond op het dichtst ligende ronde getal) in de lucht in intensieve modus of boost-modus	-	-
o	Het eventuele energieverbruik in de uit-stand, (Po) in watt, afgerond op het tweede cijferchyter de komma	0	0
p	Het eventuele energieverbruik in stand-by, (Ps) in watt, afgerond op het tweede cijferchyter de komma	-	-

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval weggegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. De opwaardering van afval vormt een belangrijke bijdrage

tot de bescherming van het milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

NL dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

• op vertoon van kassabon.

GARANTIEVOORWAARDEN
