HC 60 X TER - Campana extractora VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Ancho	60 cm
Consumo de energía anual	108,7 kWh
Clase de eficiencia energética	E
Caudal de aire mínimo	150 m³/h
Caudal de aire máximo	305 m³/h
Nivel sonoro (máx.)	70 dB
Eficiencia fluidodinámica	10,1 (clase E)
Eficiencia luminosa	1,7 lux/W (clase G)
Eficiencia de filtración de grasas	66 % (clase D)
Alimentación eléctrica	220-240 V ~ 50 Hz
Tipo de bombilla	Incandescencia 40 W o halógeno 28 W (E14)
Filtro antigrasa	Lavable (cada 2 meses)
Filtro de carbón activo	Reemplazo (cada 4 meses)
Distancia mínima sobre la cocción	65 cm
Clase eléctrica	II (doble aislamiento)
Modo de instalación	Evacuación exterior o recirculación
Opciones de montaje	Bajo mueble o mural
Garantía	2 años

Preguntas frecuentes - HC 60 X TER VALBERG

¿Cómo instalar la campana?

La campana se puede montar debajo de un mueble alto o en la pared. Siga las indicaciones de perforación proporcionadas (Fig. 2). Utilice tornillos adecuados al tipo de pared. Para la conexión eléctrica, respete los colores: marrón para L (fase) y azul para N (neutro). La campana es de clase II, no es necesaria toma de tierra.

¿Cómo cambiar del modo evacuación al modo recirculación?

Para la recirculación, es necesario instalar filtros de carbón activo (no incluidos). Retire la rejilla D, coloque los filtros en el grupo de aspiración centrándolos y girándolos 90° hasta que encajen. Cierre el orificio de evacuación con el tapón B suministrado y coloque la palanca C en posición recirculación (Fig. 4).

¿Con qué frecuencia limpiar los filtros antigrasa?

Los filtros antigrasa deben lavarse cada 2 meses, a mano con un detergente líquido neutro no abrasivo o en lavavajillas a baja temperatura en ciclo corto. La limpieza regular previene los riesgos de incendio.

¿Cómo reemplazar las bombillas?

Retire la rejilla D presionando los dos botones laterales B. Reemplace la bombilla defectuosa por una del mismo tipo y potencia: incandescencia 40 W (L85-E14) o halógeno 28 W (Ø35 mm-E14). No toque las bombillas calientes.

¿Qué hacer si la campana no se enciende?

Primero verifique que las bombillas estén correctamente enroscadas. Si el problema persiste, controle la alimentación eléctrica (fusible 3 A) y la conexión. Si el cable está dañado, hágalo reemplazar por un profesional.

¿Puedo usar la campana sin evacuación exterior?

Sí, la campana puede funcionar en modo recirculación: el aire se filtra mediante filtros de carbón activo y se devuelve a la habitación. Este modo requiere la instalación de los filtros de carbón (se venden por separado) y el cierre de la salida de aire.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima entre la parte más baja de la campana y la superficie de cocción debe ser de 65 cm. Esta distancia es obligatoria por seguridad.

¿Cómo limpiar la campana?

Limpie con frecuencia el interior y el exterior de la campana con un paño humedecido en alcohol desnaturalizado o un detergente líquido neutro no abrasivo. No use productos abrasivos. Antes de cualquier mantenimiento, desconecte la alimentación eléctrica.

¿Los filtros de carbón son lavables?

No, los filtros de carbón activo suministrados no son regenerables. Deben reemplazarse cada 4 meses. La saturación depende del uso y la limpieza del filtro antigrasa.

¿Qué hacer en caso de avería?

Contacte al servicio posventa VALBERG o a su distribuidor. La campana tiene garantía de 2 años (presentando el ticket de compra) contra defectos de fabricación, excluyendo mala instalación o uso incorrecto.

MANUAL DE USUARIO HC 60 X TER VALBERG

Gracias por elegir este producto VALBERG.

Elegidos, probados y recomendados por ELECTRO

DEPOT, los productos de la marca HIGHONE

son sinónimo de uso fácil, rendimientos fiables y calidad impecable.

Quedará muy satisfecho cada vez que use este aparato.

Le damos la bienvenida a ELECTRO DEPOT.

Consulte nuestros sitios web: www.electrodepot.fr

ELECTRO DEPOT

Antes de utilizar el aparato

46 Instrucciones de seguridad

Utilización del aparato

50 Instalación del aparato

Información práctica

54 Limpieza y mantenimiento 56 Características técnicas 57 Cómo desechar su antiguo aparato

Lea atentamente el contenido de este manual ya que contiene indicaciones importantes para que su instalación, utilización y mantenimiento sean seguros. Conserve el manual para poder consultarlo más adelante. Este aparato ha sido diseñado para que se utilice en modo aspiración (evacuación del aire hacia el exterior - fig. 1A), en modo filtro (retorno del aire hacia el interior - fig. 1B) o con un motor externo (fig. 1C).

Instrucciones de seguridad

• Cuando uses simultáneamente la campana extractora con un quemador o una chimenea cuya fuente de suministro de energía sea distinta de la electricidad, dentro de la misma habitación, puede crear un problema de "inversión de flujo".

En este caso, la campana aspirará el aire necesario para su combustión. La presión de la habitación no debe superar los 4 Pa (4 x 10⁻⁵ bar). Para un funcionamiento totalmente seguro, no olvide prever una ventilación suficiente en la habitación. Para la evacuación hacia el exterior, consulte los dispositivos vigentes de su país.

Antes de enchufar la campana a la red de suministro eléctrico:

• Lea los datos de la placa de características (en el interior de la campana) para comprobar que el voltaje y la potencia correspondan a los de la red. Compruebe asimismo si la toma es la adecuada.
• En caso de dudas, póngase en contacto con un electricista cualificado.
• Si el cable de alimentación está dañado, habrá que sustituirlo por otro cable o por un sistema previsto para este efecto, que pueda pedir a su fabricante o a un servicio de asistencia técnica.
• Conecte el dispositivo a la red mediante una toma que disponga de un fusible de 3 A, o a los dos cables del bifásico protegidos por un fusible de 3 A.

ATENCIÓN

En algunas circunstancias, los electrodomésticos pueden ser peligrosos.

• No intente probar el estado de los filtros cuando la campana está en funcionamiento.
• No toque nunca las bombillas y las zonas cercanas durante y justo antes de usar el sistema de iluminación durante un tiempo prolongado.
• Está absolutamente prohibido flambear cualquier cosa debajo de la campana extractora.
• Evite las llamas, son peligrosas para los filtros y pueden provocar un incendio.
• Vigile constantemente los fritos para evitar que el aceite se caliente en exceso y salte ardiendo.
• Antes de proceder a cualquier operación de mantenimiento, corte el suministro eléctrico de la campana.
• Los niños o las personas que necesiten vigilancia no pueden usar este aparato.
• Asegúrese de que los niños no juegan con el aparato.
• Cuando la campana se use al mismo tiempo que aparatos de gas u otros combustibles, la habitación debe estar correctamente ventilada.
• Si no sigue las instrucciones para la limpieza del aparato, podría provocar un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años, por personas con sus capacidades psíquicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarios, siempre y cuando sean supervisados e instruidos para el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. Los niños no deben jugar con este aparato. Los niños sin vigilancia no deben encargarse de la limpieza y mantenimiento que debe realizar el usuario.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su servicio postventa o una persona de cualificación similar para evitar cualquier peligro.
• Se debe realizar una ventilación adecuada de la habitación cuando la campana se usa al mismo tiempo que los aparatos que utilizan gas u otros combustibles.
• Los detalles relacionados con el mantenimiento del aparato figuran en el párrafo "Limpieza y mantenimiento".
• Existe un riesgo de incendios si la limpieza no se hace según las instrucciones.
• No flambear alimentos bajo la campana de cocina.
• El aire no se debe descargar en un conducto utilizado para la descarga de vapores de aparatos de gas u otros combustibles.
• Distancia mínima entre la superficie de soporte de los elementos de cocción sobre la comida y la parte más baja de la campana: cuando

la campana está situada por encima de un aparato de gas, la distancia debe ser superior a 65 cm. Si las instrucciones de instalación para una cocina de gas especifican una distancia mayor, se debe tener en cuenta esta distancia. La distancia de 65 cm se puede reducir para las cocinas con partes no combustibles y piezas que funcionan a una tensión muy baja, considerando que estas no den acceso a las partes activas, si están deformadas).

• Se deben seguir los requerimientos referentes a la descarga de aire.

ATENCIÓN: Las partes accesibles pueden estar calientes cuando la campana se utiliza con otros aparatos de cocina.

Basura no clasificada. Según la Directiva europea 2012/19/CE para la recogida de residuos de aparatos eléctricos y electrónicos y su ejecución en el Derecho nacional, los productos eléctricos utilizados se deben destinar a una recogida clasificada y se deben llevar a los puntos de recogida previstos para ello. Diríjase a las autoridades locales o a su vendedor para obtener consejos sobre el reciclado.

Instalación del aparato

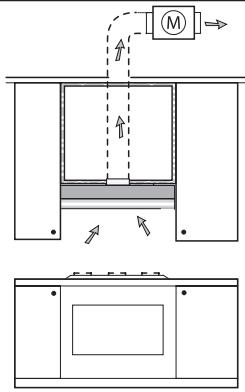

Fig. 1

B C

CM	D
50	456
60	556
70	656
80	756
90	856

CM	E
50	410
60	510
70	610
80	710
90	810

2A

2C

2B

Fig. 2

Español

TUBO INCANDESCENTE - 25 mm - L85-E14 - 40 W

BOMBILLA HALÓGENA - 035 mm - E14 - 28 W

Fig. 8

• El montaje y la conexión eléctrica debe efectuarla solo personal cualificado.
• Utilice guantes de protección antes de proceder a las operaciones de montaje.

Conexiones eléctricas

-Esta campana es un aparato de clase II que no tiene por qué conectarse a tierra. Después de instalar el aparato, el enchufe debe quedar fácilmente accesible. Si el aparato cuenta con un cable sin enchufe, debe colocarse entre la red de alimentación y el aparato, un interruptor omnipolar con una distancia de apertura de los contactos de al menos 3 mm, proporcional a la carga y conforme a la normativa aplicable.

• La distancia mínima entre los recipientes de cocción en el dispositivo de cocción y la parte más baja de la campana debe ser de 65 cm como mínimo. Si es necesario usar un tubo de conexión compuesto por dos partes o más, la parte superior debe estar en el exterior de la inferior. No conecte el tubo de evacuación de la campana a un conductor en el que circule aire caliente o aire empleado para evacuar humo de aparatos que usen una energía distinta a la eléctrica.
• Si se trata de una campana extractora, es necesario prever una abertura para la evacuación del aire.
• Le recomendamos usar un tubo de evacuación de aire con el mismo diámetro que el orificio de salida del aire. Si es más pequeño, podría disminuir las prestaciones del producto y aumentar el nivel de ruido.

ATENCIÓN

Si las bombillas no se encienden, compruebe que se hayan apretado correctamente.

Instalación

Antes de comenzar las operaciones de montaje (según el modelo que haya comprado), para manipular con mayor facilidad el aparato, le aconsejamos retirar la rejilla, como se muestra en la fig. 5.

• El aparato dispone de 2 salidas de aire, una en la parte superior y otra en la parte trasera, que podrá usar según sus necesidades (fig. 1A).

La brida D, a la que se debe enganchar el tubo de evacuación de aire, y un tapón B para cerrar la salida de aire que no se vaya a usar, vienen incluidos con el producto.

• Este aparato puede montarse de dos modos distintos:

1. Montaje de la campana bajo un mueble alto (fig. 2):

• Haga 4 agujeros en el mueble alto según las indicaciones de las figuras 2A-2C.
• Coloque la campana bajo el mueble alto y fíjela con 4 tornillos (no incluidos) adaptados al tipo de mueble.

2. Montaje de la campana en la pared (fig. 2):

• Haga 4 agujeros según las indicaciones de las figuras 2A-2B.
• Cuelgue la campana de la pared, usando los 2 agujeros H, nivelela horizontalmente y fíjela definitivamente a la pared usando los dos agujeros de seguridad I (fig. 2B).

Si va a montarla de forma distinta, use tornillos y pernos de expansión adecuados al tipo de pared (por ejemplo, hormigón armado, cartón-yeso, etc.). Si los tornillos y los pernos vienen incluidos con el aparato, asegúrese de que sean los adecuados al tipo de pared en la que va a montar la campana.

• La campana se ha preparado para el tipo de configuración deseado. Se han previsto las versiones siguientes:

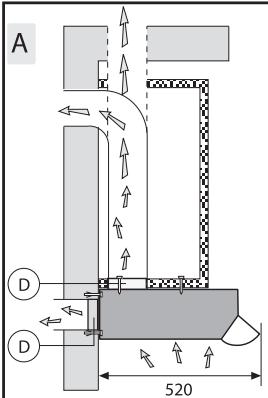

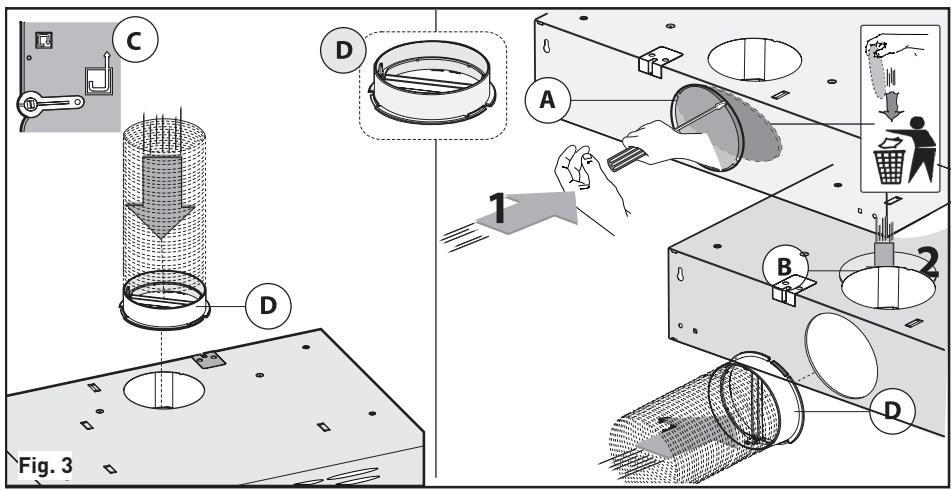

• Evacuación exterior (fig. 1A-3).

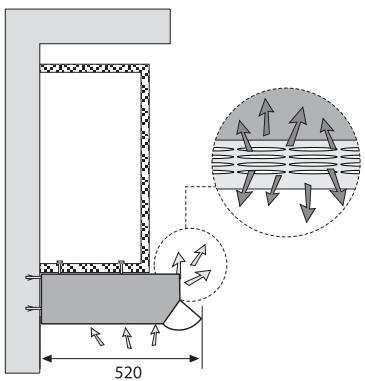

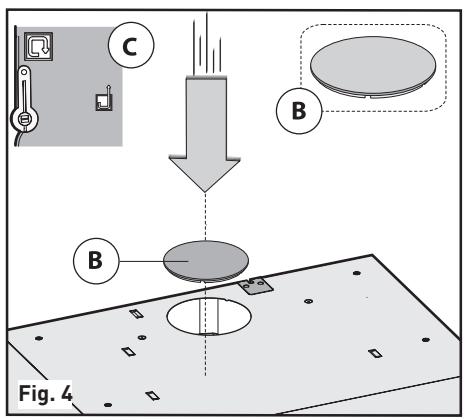

• Reciclaje (fig. 1B-4-7).
• Si se trata de una campana en versión evacuación exterior, coloque la palanca C como se indica en la fig. 3.
• Si se trata de una campana en versión reciclaje, coloque la palanca C como se indica en la fig. 4.

Versión aspiradora

Con este tipo de instalación, el aparato evacúa los vapores al exterior por medio de una pared perimetral o de una canalización ya existente. Debe utilizar un tubo de pared telescópico no inflamable, del tipo previsto por las normas vigentes, y unirlo a la brida D (fig. 1A). La brida D suministrada junto al aparato se debe fijar por encima del orificio de evacuación de aire de la campana, como se muestra en la fig. 3.

Versión reciclaje

Para cambiar de la versión evacuación a la versión reciclaje, pida a su proveedor filtros de carbón activado.

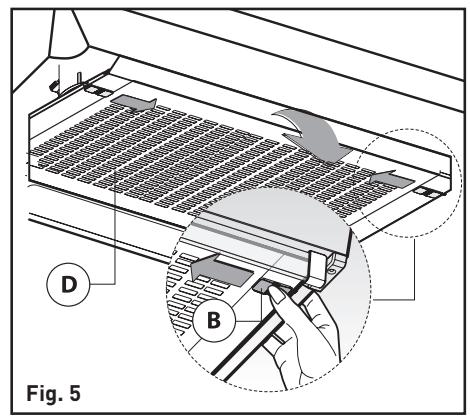

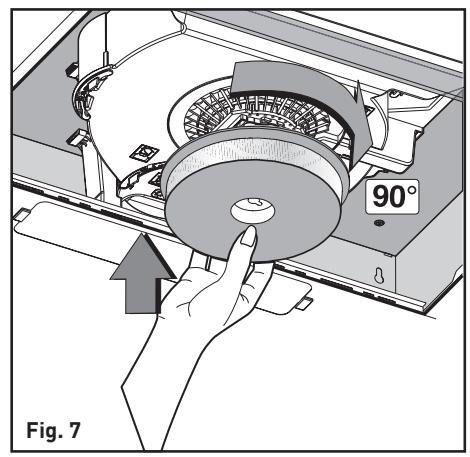

Monte los filtros en la unidad de aspiración colocándolos en el centro en el interior de la campana y gírelos 90 grados hasta que oiga un clic (fig.7). Para realizar esta operación, retire la rejilla D (fig.5). Cierre el orificio de evacuación de aire con un tapón B, como se indica en la fig.4.

Limpieza y mantenimiento

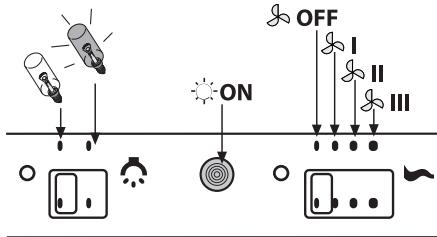

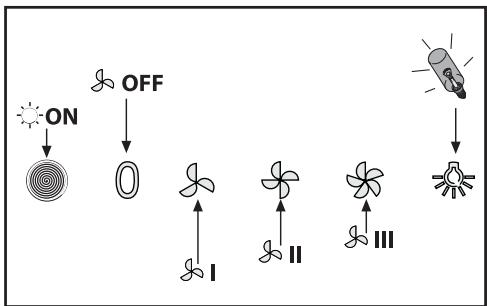

• Se recomienda encender la campana algunos minutos antes de empezar a cocinar. Asimismo, se recomienda apagarla 15 minutos después de haber terminado la cocción para eliminar al máximo los olores y evacuar el aire viciado. Para garantizar un correcto funcionamiento de la campana es necesario limpiar el aparato con frecuencia, especialmente el filtro antigrasa o el filtro de carbón activado.
• El filtro antigrasa sirve para retener las partículas de grasa en suspensión en el aire; por lo tanto, según el uso del aparato, este filtro se obstruirá antes o después.
• Para prevenir un riesgo de incendio, es necesario lavar los filtros antigrasa cada 2 meses, a mano, utilizando

un detergente líquido neutro no abrasivo o un lavavajillas a baja temperatura y en ciclo corto. - Después de varios lavados, el color puede cambiar. Eso no es un motivo para tener que cambiarlo. - Los filtros de carbón activado sirven para purificar el aire que será devuelto a la habitación y para atenuar los olores de los alimentos cocinados. - Los filtros de carbón activado que no se puedan reutilizar deben cambiarse cada 4 meses como máximo. La saturación del carbón activado depende del uso más o menos prolongado del aparato, del tipo de cocina y de la regularidad con la que se efectúe la limpieza del filtro antigrasa.

• Antes de montar los filtros antigrasa y los filtros de carbón activado reutilizables, es importante que estos estén bien secos.
• Limpie con frecuencia la campana, tanto en el interior como en el exterior, utilizando un trapo humedecido con alcohol desnaturalizado o detergentes líquidos neutros no abrasivos.
• El sistema de iluminación se ha diseñado para su uso mientras se cocine y no para un uso prolongado para iluminar una habitación. Un uso prolongado de la iluminación reduce considerablemente la media de duración de la bombilla.
• Si el aparato cuenta con una luz de compañía, no puede usarse durante mucho tiempo para iluminar la habitación.

ATENCIÓN: El incumplimiento de estas instrucciones de limpieza de la campana, de su sustitución y de limpieza de los filtros podría suponer un riesgo de incendio. Se recomienda, por tanto, seguir estas instrucciones.

Sustitución de los paneles acrílicos o metálicos

Para retirar los paneles acrílicos o metálicos, primero hay que quitar la rejilla D pulsando en los dos botones laterales B como indica la fig. 5.

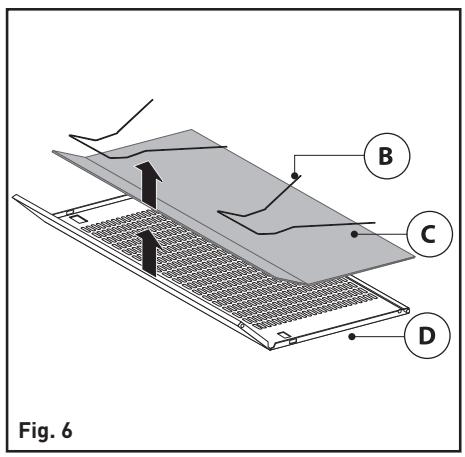

Retire las 2 piezas de fijación de los filtros B (fig. 6) y el panel acrílico o metálico C. Para volver a montarlo todo, haga la misma operación en el orden inverso.

Sustitución de las bombillas incandescentes/halógenas (fig. 8)

Utilice únicamente bombillas del mismo tipo y de la misma potencia que las instaladas en el aparato.

Declinamos cualquier responsabilidad ante los posibles daños ocasionados por el incumplimiento de estas instrucciones.

a	Nombre del proveedor o Marks;	VALBERG
b	Referencia del modelo establishida por el proveedor	HC 60 D 305 W/K/X TER	HC 60 W/K/X TER
c	Consumo de energia anual (AEC campana) calculado conforme al anexo II, punto 2, en kWh/a y redondeado al primer decimal.	108,7	86,8
d	Clase de eficacia energetica del modelo	E	E
e	Eficacia fluidodinámerica (FDE campana) redondeada al primer decimal.	10,1	3,1
f	Clase de eficacia fluidodinámerica del modelo	E	G
g	Eficacia luminosa (LE campana)	1,7	2
h	Clase de eficacia luminosa del modelo	G	G
i	Eficacia de filtración de las grasas	66 %	81 %
j	Clase de eficacia de filtración de las grasas del modelo	D
k	Flujo de aire (en m3/h redondeado al número entero más(PRDXima y mayorma en configuracionnel normal, modo intensivo o impulsado excluido	MÍN.: 150 m3/h MÁX.: 305 m3/h	MÍN.: 104 m3/h MÁX.: 175 m3/h
l	Si fuese besoinario, el flujo de aire (en m3/h redondeado al número entero más(PR:ximo) en modo intensivo o impulsado	-	-
m	Emissiones acústicas del aire ponderadas del valor A (en dB redondeados al número entero más(PR:ximo), a la velocidad minima y mayorma disponible en configuracionnel normal	70	61
n	Si fuese besoinario, las emissiones acústicas del aire ponderadas del valor A (en dB redondeados al número entero más(PR:ximo) en modo intensivo o impulsado	-	-
o	Si fuese besoinario, el Consumo de energia en modo "parada", (Po), en varios, redondeado al segundo decimal	0	0
p	Si fuese besoinario, el Consumo de energia en modo "suspendido", (Ps), en varios, redondeado al(secondo decimal	-	-

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE LOS RESIDUOS ELÉCTRICOS Y ELECTRÓNICOS

Este electrodoméstico lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil no debe tirarse a la basura, sino que debe entregarse en la unidad de clasificación de residuos de la localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a entregar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o utilizado para otras aplicaciones conforme a la directiva.

CONDICIONES DE GARANTÍA

Este producto está garantizado por 2 años a partir de la fecha de compra* contra cualquier avería originada por un defecto de fabricación o de los materiales. Esta garantía no cubre los daños resultantes de una instalación incorrecta, de una utilización indebida o del desgaste normal del producto.

*mediante la presentación del tique de compra.
