MODE D'EMPLOI VAL HD 90 VBSX ATSC VALBERG

Merci d'avoir choisi ce produit VALBERG.

Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable.

Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

A Avant d’utiliser l’appareil	4	Consignes de sécurité
B Aperçu de l’appareil	8	Description de l’appareil
C Utilisation de l’appareil	913	Installation de l’appareilUtilisation de l’appareil
D Informations pratiques	14161717	Nettoyage et entretienGuide de dépannageSpécifications techniquesMise au rebut de votre ancien appareil

Consignes de sécurité

Avant d'utiliser votre appareil, veuillez lire attentivement ces consignes de sécurité et les conserver afin de pouvoir les consulter ultérieurement. Si vous donnez cet appareil à des tiers, veuillez aussi leur confier ces consignes de sécurité.

- Installez et utilisez cet appareil de la manière décrite dans ce mode d'emploi. Le fabricant décline toute responsabilité en cas de mauvaise manipulation ou d'utilisation contraire à ce mode d'emploi.

Le non-respect des consignes de sécurité et d'utilisation peut entraîner un risque de choc électrique, d'incendie et/ou de blessures aux personnes.

- Il est conseillé de faire appel à un professionnel qualifié pour installer la

hotte de cuisine.

• N'utilisez pas d'accessoires autres que ceux qui sont recommandés par le fabricant ! Ils risqueraient d'endommager l'appareil et/ou de provoquer des blessures.
• Cet appareil ne doit être utilisé qu'à des fins domestiques. Ne l'utilisez pas à l'extérieur.

Conservez les matériaux d'emballage hors de portée des enfants.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si

elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Avant d'installer et de brancher votre appareil, vérifiez :

- que l'appareil et ses composantes ne sont pas abîmés. Si c'est le cas, n'utilisez pas l'appareil et rapportez-le à votre revendeur à des fins d'inspection et de réparation.

- que la tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre installation électrique.

ATTENTION

Les parties accessibles peuvent être chaudes lorsque la hotte est utilisée avec des appareils de cuisine.

- Faites attention lorsque la hotte fonctionne en même temps qu'une cheminée à foyer ouvert ou un brûleur qui dépendent de l'environnement et sont alimentés autrement que par l'énergie électrique ; la hotte élimine l'air provenant de l'environnement, dont un brûleur ou une cheminée a besoin pour la combustion.

- Une ventilation adéquate de la pièce doit être assurée lorsque la hotte est utilisée en même temps que des appareils utilisant du gaz ou d'autres combustibles.

- L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils brûlant du gaz ou d'autres combustibles.

- La réglementation relative à l'évacuation de l'air doit être respectée.

- Ne flambez pas d'aliments sous la hotte.

- Ne placez pas de flammes nues sous l'appareil, car celles-ci peuvent endommager les filtres et engendrer un risque d'incendie.

- L'huile surchauffée peut provoquer un risque d'incendie ; surveillez donc constamment les fritures et les autres cuissons pour lesquelles la température de l'huile peut être très élevée.

- Ne touchez pas les lampes pendant et après l'utilisation de l'appareil.

- N'utilisez pas l'appareil s'il est en panne, fonctionne mal ou est endommagé. Référez-vous à la rubrique « Guide de dépannage » pour résoudre le problème ou faites appel à un technicien pour qu'il répare la hotte.

- Ne démontez pas l'appareil vous-même. Toute opération de démontage, de réparation ou de vérification doit être réalisée exclusivement par une personne qualifiée.

- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.

- Lors de l'installation, de l'entretien et du remplacement de l'ampoule, l'appareil doit être éteint.

- Utilisez toujours l'appareil avec les filtres. Lorsque les

filtres sont sales ou bouchés, nettoyez-les (voir la rubrique « Nettoyage »).

Veuillez entretenir votre hotte régulièrement afin de la garder en bon état de marche.

Assurez-vous que le conduit n'est pas plié à 90 degrés, car cela réduirait l'efficacité de la hotte. Référez-vous à la rubrique « Nettoyage ».

- En ce qui concerne les informations pour l'installation et le remplacement de l'ampoule, référez-vous au paragraphe ci-après de la notice.

Description de l'appareil

Si votre emballage n'est pas complet (avec toutes les pièces ci-dessous) ou si des pièces sont abîmées, n'utilisez pas l'appareil et ramenez-le à votre revendeur pour le faire contrôler.

Hotte de cuisine x 1

Protections en caoutchouc pour le verre x 4

Vis (4 mm x 22 mm) x 4

Rondelles x 4

Installation de l'appareil

Avant l'installation

• Assurez que l'emplacement est propre ; si ce n'est pas le cas, nettoyez-le.
• Le tube de ventilation doit être plié à plus ou moins 120°.
• Veuillez faire attention aux distances requises entre la surface de cuisson et la partie la plus basse de la hotte
• pour les cuisinières à gaz : 70 cm
• pour les cuisinières électriques : 70 cm
• pour les cuisinières à charbon/combustible : 80 cm

70cm 80cm

Installation en configuration « évacuation à l'extérieur »

Pour installer la hotte en configuration « évacuation à l'extérieur », comme sur le schéma ci-dessous, en utilisant un conduit d'extraction (tuyau flexible en aluminium ou matériau non inflammable d'un diamètre intérieur de 150 mm) :

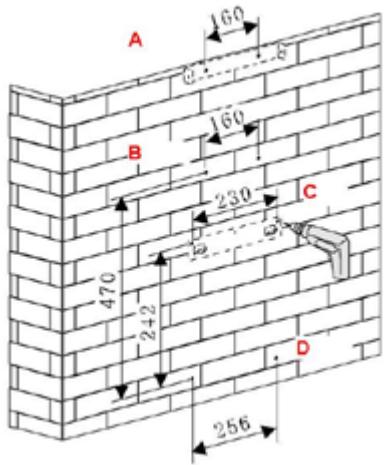

Suivez le schéma d'installation ci-dessous pour la hotte de cuisine :

A 60 8 B 160 230 C 470 2+2 9 D 256

Le point A correspond à l'emplacement de l'installation de la plaque II et de la cheminée intérieure. Cela déterminera la hauteur de la hotte de cuisine.

Le point B représente l'emplacement pour l'installation de la plaque I et des cheminées intérieure et extérieure sur le mur.

Le point D marque l'emplacement du verrouillage de sécurité pour fixer la hotte de cuisine de manière plus sûre.

• Percez 9 trous en respectant les distances et emplacements du schéma.
• Installez le support mural en le vissant et en le serrant avec 3 vis (4 mm x 40 mm) et les chevilles fournies (C). Fixez ensuite la plaque II sur le mur avec 2 vis (4 mm x 40 mm) et les chevilles (A).

Fixez les deux parties de la valve ensemble.

Fixez le tuyau d'échappement à la valve (le côté portant l'indication « Φ 153 mm » doit être fixé à la valve), comme indiqué ci-contre :

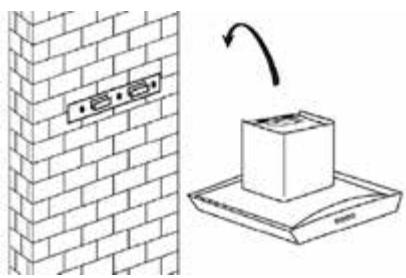

Installez l'unité principale sur le support mural.

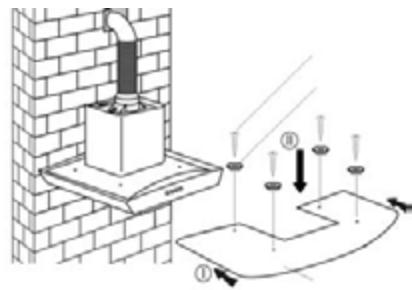

Placez les quatre protections en caoutchouc dans les trous de la plaque en verre. Placez la plaque en verre au-dessus de la hotte de cuisine dans la bonne position.

Vissez le verre avec 4 vis (4 mm x 22 mm) et les rondelles fournies. Ne serrez pas trop fort, sinon vous risquez de briser le verre.

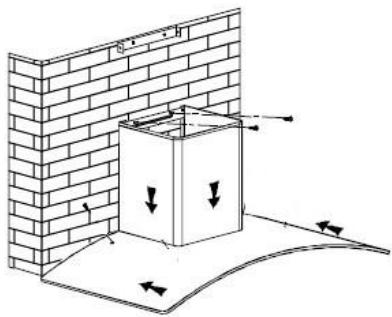

Installez la cheminée sur le tuyau d'évacuation. Tirez vers le haut la cheminée qui se trouve à l'intérieur de la cheminée extérieure. Installez la plaque I avec deux vis (4 mm x 8 mm).

Assurez-vous que la plaque I est fixée sur le bord de la cheminée intérieure, sinon la cheminée intérieure ne sera pas fixée et glissera vers le bas.

Serrez la cheminée extérieure des deux côtés à l'aide de 2 vis (4 x 8 mm). Tirez ensuite le tuyau extensible à travers le trou dans le mur jusqu'à la sortie.

Placez la cheminée sur la plaque II, puis fixez la cheminée à la plaque II à l'aide de 2 vis (4 mm x 8 mm)

Ouvrez le compartiment des filtres en aluminium, fixez les systèmes de verrouillage de sécurité à la hotte à l'aide de 2 vis (4 x 30 mm).

Installation en configuration « évacuation à l'intérieur »

Si vous n'avez pas d'ouverture pour une évacuation à l'extérieur, le tuyau d'évacuation n'est pas requis. Vous devez installer l'appareil de manière similaire, mais des filtres à charbon actif sont alors nécessaires.

- Filtres à charbon actif Les filtres à charbon actif filtreront les odeurs.

ATTENTION

Les filtres à charbon actif ne sont pas fournis avec cet appareil. Vous devez vous en procurer en magasin.

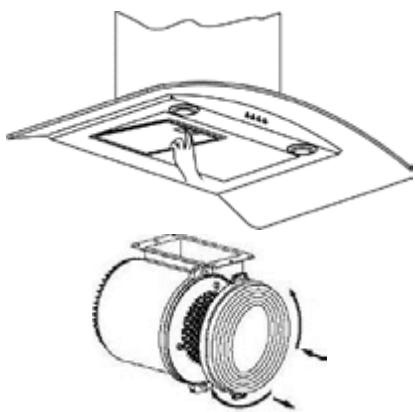

Avant d'installer les filtres à charbon actif, vous devez d'abord enlever les filtres antigraisse en aluminium.

Ouvrez le compartiment : appuyez sur le loquet et tirez-le vers le bas. Enlevez les filtres en aluminium et remplacez-les par des filtres à charbon actif. Tournez-les dans le sens inverse des aiguilles d'une montre.

Les filtres doivent être bien installés pour éviter les accidents.

En cas d'utilisation de filtres à charbon actif, la puissance d'aspiration de la hotte est réduite.

Après l'installation, assurez-vous que l'extracteur est bien à niveau, afin d'éviter l'accumulation de graisses à une des extrémités.

Utilisation de l'appareil

Fonctionnement

• Branchez la hotte à l'alimentation électrique. L'affichage se met à clignoter. Au bout de 30 secondes d'inutilisation, la lumière s'éteint.
• Pour activer la lampe, appuyez sur 📋, la lampe s'allume et l'écran affiche 🌐
• Si vous appuyez à nouveau sur 📄, la lampe s'éteint et ⚙ disparaît.
• Pour mettre en route une ventilation faible : appuyez sur 🎨, l'écran affiche 🔒 et le bouton 🔒 s'allume.
• Pour une ventilation intermédiaire, appuyez une nouvelle fois sur 🎥. Pour une ventilation élevée, appuyez encore une fois sur 🎥. Appuyez sur 🎥 encore une fois et la ventilation reviendra au niveau faible.
• Pour arrêter complètement la hotte, appuyez sur le bouton 🏠.

Réglage de l'heure

- Appuyez sur la touche « 📋 » pendant 2 à 3 secondes ; 📌 s'affichera sur l'écran. Appuyez sur ✉ pour faire défiler les heures

(jusqu'à 23). Appuyez sur pour confirmer votre choix. Appuyez sur pour revenir à 1. Après avoir réglé les heures, vous pouvez régler les minutes. Appuyez une nouvelle fois sur la touche. Appuyez sur pour faire défiler les minutes (jusqu'à 59). Appuyez sur pour confirmer.

Réglage de la minuterie

Utilisez la fonction minuterie pour régler un départ différé. La hotte va démarrer et s'arrêter selon la programmation effectuée. La minuterie peut être réglée de 1 minute à 60 minutes.

• Appuyez une fois sur la touche « » ; 05:10 s'affichera sur l'écran. Appuyez sur pour faire défiler les minutes (jusqu'à 60). Appuyez sur pour confirmer votre choix. Appuyez sur pour revenir à 1.
• Pendant l'opération, les minutes vont défiler jusqu'à 00:00 (comme un compte à rebours). La hotte s'arrêtera automatiquement à la fin. L'écran d'affichage affichera « 24-hour ». Au bout de trente secondes d'inactivité, l'écran s'éteint.
• L'appareil enregistre les réglages effectués. Si vous appuyez une nouvelle fois sur 📊, le réglage précédent sera automatiquement repris au bout de 5 secondes.
• Si vous souhaitez programmer un autre départ différé, avec une minuterie différente, recommencez les étapes ci-dessus.

Informations concernant les hottes domestiques

	Symbole	Valeur	Unité
Identification du modèle	VAL HD 90 VBSX ATSC
Consommation d’énergie annuelle	AEC_hotte	90.5	kWh/a
Facteur d'accroissement dans le temps	f	1,4
Efficacité fluidodynamique	FDE_hotte	17.7
Classe d'efficacité énergétique	EEI_hotte	80.5
Débit d'air mesuré au point de rendement maximal	Q_BEP	370.8	m3/h
Pression d'air mesurée au point de rendement maximal	P_BEP	302	Pa
Débit d'air maximal	Q_max	641.8	m3/h
Puissance électrique à l'entrée mesurée au point de rendement maximal	W_BEP	175.6	W
Puissance nominale du système d'éclairage	W_L	1.0	W
Éclairement moyen du système d'éclairage sur la surface de cuisson	E_moyen	47	lux
Consommation d'électricité mesurée en mode « veille »	P_s	0,46	W
Consommation d'électricité mesurée en mode « arrêt »	P_o	-	W
Niveau de puissance acoustique	L_WA	69	dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014.

REMARQUE

Les recommandations suivantes précisent comment réduire l'impact total sur l'environnement (par ex. utilisation énergétique) du processus de cuisson.

(1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.
(2) Nettoyer la hotte de cuisson régulièrement afin que la circulation de l'air ne soit pas obstruée.
(3) Une fois la cuisson terminée, ne pas oublier d'éteindre la lampe de la hotte de cuisine.
(4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Nettoyage et entretien

Pour une durée de vie plus longue et pour éviter les incidents, la hotte et les filtres doivent être nettoyés régulièrement et selon ces instructions. Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément à ces instructions.

ATTENTION

N'utilisez pas de produits susceptibles d'endommager l'appareil (produits abrasifs, corrosifs, alcool, nettoyants vapeur, chiffons rêches, grattoirs, etc.).

Les parties électriques et les pièces du moteur de la hotte ne doivent ni être mouillées ni être nettoyées.

L'appareil doit être

complètement éteint avant le nettoyage et l'entretien.

Nettoyage du corps de l'appareil

- Au moins une fois par mois, nettoyez l'appareil avec une éponge ou un chiffon doux imbibés d'un mélange d'eau chaude (45 à 50 degrés) et de détergent neutre. Séchez les surfaces avec un chiffon doux et sec ou du papier essuie-tout, afin d'éviter l'apparition de traces dues à l'eau.

Nettoyage des filtres anti-graisse (en aluminium)

Le filtre anti-graisse capture les particules de graisse en suspension dans l'air. La fréquence d'utilisation de l'appareil détermine donc le risque d'obstruction.

- Ouvrez le compartiment où se trouvent les filtres anti-

graisse et enlevez-les en les tirant vers le bas.

- Vous pouvez nettoyer les filtres de deux manières :

- Soit en mettant les filtres à tremper pendant au moins 3 minutes dans un mélange d'eau chaude et de détergent anti-graisse. Utilisez une brosse douce pour enlever la graisse. Brossez doucement sans exercer une forte pression sur la brosse, afin d'éviter d'endommager les filtres.

- Soit en passant les filtres au lave-vaisselle, avec du détergent, à une température d'environ 60 degrés.

Remplacement des filtres à charbon actif

Ces filtres sont utilisés pour capter les odeurs. L'air traverse plusieurs fois ces filtres pour être purifié, avant d'être renvoyé dans la cuisine. Ils doivent être changés au moins une fois par an, selon vos habitudes culinaires. Ces filtres ne peuvent être ni lavés, ni recyclés. Pour remplacer ces filtres, référez-vous au schéma ci-dessous et ainsi qu'à la rubrique « Installation ».

Remplacement de l'ampoule

Dévissez et enlevez la plaque en verre. Faites sortir le terminal de la lampe. Enlevez l'ampoule et replacez-la par une autre du même type.

Réinstallez le terminal et remettez la plaque en verre bien en place.

La maintenance de l'appareil doit être effectuée par un technicien qualifié.

Guide de dépannage

En cas de problèmes, le tableau ci-dessous peut vous aider.

Si ces solutions ne permettent pas de résoudre votre problème, veuillez rapporter l'appareil à votre agent de maintenance pour le faire contrôler. N'effectuez aucune réparation ou maintenance vous-même.

PROBLÈMES	SOLUTIONS
La hotte ne démarre pas.	Vérifiez si la hotte est bien branchée à l'alimentation électrique.Appuyez une nouvelle fois sur les touches de ventilation. Si elle ne fonctionne toujours pas, vérifiez si l'appareil est endommagé.
La hotte n'est pas efficace.	Choisissez une puissance de ventilation plus élevée.Le filtre anti-graisse est sale ; nettoyez-le.La cuisine n'est pas suffisamment ventilée ; assurez donc une meilleure ventilation, soit en ouvrant les fenêtres de votre domicile, soit en utilisant un appareil électrique (par exemple, un ventilateur).Les filtres à charbon actif sont usés ; remplacez-les.Vérifiez si les conduits et sorties d'aération ne sont pas bloqués. Si c'est le cas, vous devez les nettoyer.La distance entre l'appareil et les plaques de cuisson n'est pas bonne. Ajustez cette distance selon les instructions de ce mode d'emploi.
La hotte s'est éteinte toute seule en cours d'utilisation.	Le coupe-circuit s'est déclenché ; éteignez la plaque de cuisson et attendez la réinitialisation de l'appareil.Si le coupe-circuit se déclenche souvent, cela risque d'endommager votre appareil. Évitez d'utiliser votre appareil trop longtemps et réglez bien la vitesse de ventilation, selon l'utilisation.
L'appareil est endommagé.	Éteignez l'appareil et ne l'utilisez pas. Pour toute réparation, faites appel au Service clients ou à un technicien qualifié.
Toute autre panne.	Contactez votre Service clients.

Spécifications techniques

Modèle	VAL HD 90 VBSX ATSC
Type de hotte	Décorative
Tension	220-240 V~
Fréquence	50 Hz
Puissance du moteur	190 W
Puissance éclairage	2 x 0.5 W, lampes LED
Poids net	18.5 kg
Niveau de bruit	Bas : 63 dB(A)Haut : 69 dB(A)
Débit d'air	Minimum : 418.2m3/hMaximum : 610.2m3/h
Type de ventilation	ConvertibleExtraction canalisée (configuration usine)

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Bedankt!

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL

La mise sur le marché de ce produit est opérée par ELECTRO DEPOT qui s'assure de la conformité du produit aux exigences applicables.
