A	Alvorens het toestel te gebruiken	20	Veiligheidsinstructies
B	Overzicht van het toestel	24	Beschrijving van het toestel
C	Gebruik van het toestel	25	Installatie van het toestel
		29	Gebruik van het toestel
D	Praktische informatie	30	Reiniging en onderhoud
		32	Probleemoplossingsgids
		33	Technische specificaties
		33	Afdanken van uw oude toestel

Veiligheidsinstructies

Gelieve vooraleer uw toestel te gebruiken eerst aandachtig de veiligheidsvoorschriften te lezen en ze te bewaren voor later gebruik. Indien u dit toestel aan derden geeft, bezorg hen dan ook deze veiligheidsvoorschriften.

- Gebruik het toestel zoals beschreven wordt in deze handleiding. De fabrikant ziet af van alle aansprakelijkheid bij een verkeerde bediening of gebruik dat afwijkt van dat in de handleiding.

Wanneer de veiligheids- en gebruiksinstructies niet in acht genomen worden, kan dit leiden tot een risico op elektrocutie, brand en/of lichamelijke letsels.

- We raden aan een beroep te doen op een erkend vakman om de dampkap te installeren.

• Gebruik enkel het toebehoren dat door de fabrikant aanbevolen wordt! Ander toebehoren kan uw machine beschadigen en/of verwondingen veroorzaken.
• Dit toestel mag uitsluitend gebruikt worden voor huishoudelijke doeleinden. Gebruik het toestel nooit buiten.

OPGELET

Houd de verpak- kingsmaterialen buiten het bereik van kinderen.

- Dit apparaat is geschikt voor kinderen vanaf 8 jaar, personen met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten of personen zonder ervaring of kennis op voorwaarde dat zij onder toezicht staan of instructies hebben gekregen

over een veilig gebruik van het apparaat en op voorwaarde dat zij de gevaren begrijpen. Kinderen mogen niet spelen met het toestel. De reiniging en het onderhoud mogen niet uitgevoerd worden door kinderen wanneer zij niet begeleid worden.

Controleer alvorens het toestel te installeren en uw toestel aan te sluiten:

- Of het toestel en de onderdelen ervan niet beschadigd zijn. Indien dat wel het geval is, mag u het toestel niet gebruiken en dient u het terug te brengen naar uw verkoper voor controle en herstel.

- Of de spanning, die aangeduid wordt op het typeplaatje, wel degelijk overeenkomt met die van uw elektrische installatie.

OPGELET

De toegankelijke delen kunnen warm zijn wanneer de dampkap gebruikt wordt met keukentoestellen.

- Let erop dat de dampkap niet samen met de schoorsteen van een open haard of brander gebruikt wordt die afhankelijk zijn van de omgeving en die anders gevoed worden dan door elektrische energie; de dampkap voert de lucht af die afkomstig is van de omgeving, die een brander of een schoorsteen nodig heeft voor de verbranding.

- Een passende ventilatie van de kamer dient verzekerd te worden wanneer de dampkap tegelijkertijd gebruikt wordt met toestellen die gas of een andere brandstof gebruiken.

- De lucht mag niet door een leiding gestuurd worden om de rook van toestellen die gas of andere brandstoffen verbranden af te voeren.

- De reglementering met betrekking tot de afvoer van lucht moet gerespecteerd worden.

- Steek geen toestellen in brand onder de dampkap.

- Plaats geen open vlammen onder het toestel omdat deze de filters kunnen beschadigen en het risico op brand kunnen veroorzaken.

- De oververhitte olie kan leiden tot een risico op brand; houd dus voortdurend frietketels en andere bereiding en waarvan de temperatuur van de olie zeer hoog kan worden in de gaten.

- Raak de lampen niet aan tijdens en na het gebruik van het toestel.

- Gebruik dit toestel niet wanneer het defect is, slecht werkt of beschadigd is. Zie de rubriek 'Depannagegids' om het probleem op te lossen of doe een beroep op een technicus om de dampkap te herstellen.

- Demonteer het toestel niet zelf. Elke interventie voor het demonteren, repareren of controleren van het toestel dient uitsluitend te gebeuren door een bevoegd persoon.

- Indien het voedingssnoer beschadigd is, dient het vervangen te worden door de fabrikant, zijn klantendienst of een gelijkaardige bevoegde persoon om elk risico uit te sluiten.

- Tijdens de installatie, het onderhoud en de vervanging van de lamp, dient het toestel uitgeschakeld te worden.

- Gebruik het toestel steeds met de filters. Wanneer de

filters vuil of verstopt zijn, reinigt u deze (zie de rubriek 'Reiniging').

Gelieve uw dampkap regelmatig te onderhouden om deze in goede staat van werking te houden.

Vergewis u ervan dat de leiding niet 90 graden geplooid is, want dit zal de doeltreffendheid van de dampkap aantasten. Ga naar de rubriek 'Reiniging'.

- Voor wat betreft de informatie betreffende de installatie, bediening, onderhoud reiniging en afdanking van het toestel, gaat u naar de volgende paragrafenvande instructies.

- Ga naar de volgende paragraafindezehandleiding, voor informatie over het plaatsen en vervangen van de lamp.

Beschrijving van het toestel

Wanneer uw verpakking niet volledig is (met alle onderdelen hieronder) of wanneer de onderdelen beschadigd zijn, gebruikt u het toestel niet en brengt u het naar uw verkoper om het te laten controleren.

Keukendampkap x 1

Glas x 1

Kleppen x 2

Uitrekbare leiding x 1

Schroef (4 mm x 30 mm) x 2

Schroef (4 mm x 40 mm) x 7

Pluggen x 9

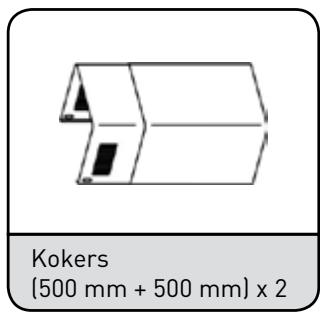

Kokers (500 mm + 500 mm) x 2

Plaat I x 1

Plaat II x 1

Muursteun x 1

Schroef (4 mm x 8 mm) x 4

Rubberen beschermingen voor het glas x 4

Schroef (4 mm x 22 mm) x 4

Sluitringen x 4

Installatie van het toestel

Voor de installatie

• Zorg ervoor dat de plaats schoon is. Indien dit niet het geval is, reinig deze dan.
• De ventilatiebuis dient geplooid te worden op ongeveer 120 °.
• Gelieve rekening te houden met de vereiste afstanden tussen de kookvuren en het onderste deel van de dampkap
• voor kookvuren op gas: 70 cm
• voor elektrische kookvuren: 70 cm
• voor kookvuren met kolen/brandstof: 80 cm

70cm 80cm

Installatie en configuratie "afvoer naar buiten"

Om de dampkap met configuratie "afvoer naar buiten" te installeren, zoals op onderstaand schema, door een afvoerleiding (flexibele buis in aluminium of onbrandbaar materiaal met een binnendiameter van 150 mm) te gebruiken:

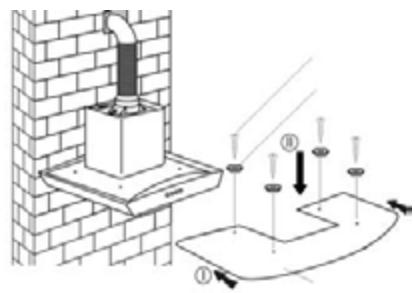

Volg onderstaand schema voor de installatie van de dampkap:

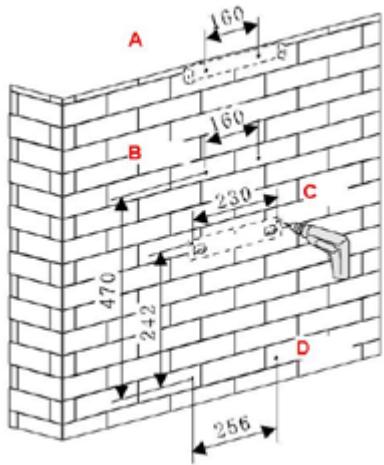

A 60 8 B 160 230 C 470 242 9 D 256

Punt A komt overeen met de installatie van plaat II en de binnenschouw. Dit bepaalt de hoogte van de keukendampkap.

Punt B toont de plaats voor de installatie van plaat I en de binnen- en buitenschouwen op de muur.

Punt D toont de plaats van de veiligheidsvergrendeling om de keukendampkap beter vast de zetten.

• Boor 9 gaten en respecteer de afstanden en plaatsen van het schema.
• Installeer de wandsteun door deze vast te zetten met 3 schroeven (4 mm x 40 mm) en de bijgeleverde pluggen (C). Bevestig vervolgens plaat II op de muur met 2 schroeven (4 mm x 40 mm) en pluggen (A).

Zet de twee delen van de klep aan elkaar vast.

Bevestig de uitlaatleiding aan de klep (de zijde met de aanduiding 'Φ 153 mm' dient aan de klep bevestigd te worden), zoals hiernaast aangegeven:

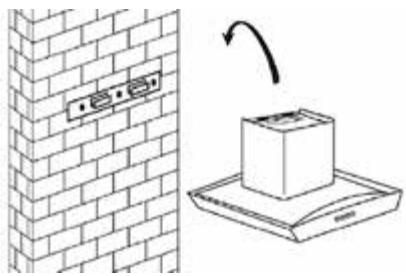

Installeer de hoofdeenheid op de muursteun.

Plaats de vier rubberen beschermingen in de openingen van de glazen plaat. Plaats de glazen plaat op de dampkap in de juiste positie.

Zet het glas vast met 4 schroeven (4 mm x 22 mm) en de meegeleverde sluitringen. Schroef ze niet te strak aan, zodat u het glas niet breekt.

Plaats de koker op de afvoerleiding. Trek de koker die zich in de buitenkoker zit omhoog. Installeer plaat I met twee schroeven (4 mm x 8 mm).

Vergewis u ervan dat plaat I aan de rand van de binnenkoker vastgemaakt wordt, zoniet zal de binnenkoker niet vastzitten en naar onder glijden.

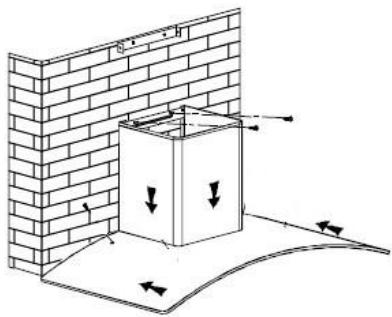

Zet de buitenkoker aan de beide zijden vast met de 2 schroeven (4 x 8 mm). Trek vervolgens de uittrekbare leiding door het gat in de muur tot bij de uitgang.

Plaats de koker op de plaat II, zet de koker vast op plaat II met behulp van 2 schroeven (4 mm x 8 mm)

Open het aluminium filtercompartiment, zet de veiligheidsvergrendelsystemen vast aan de dampkap met 2 schroeven (4 x 30 mm).

Installatie in configuratie 'afvoer naar buiten'

Wanneer u geen opening heeft voor een afvoer naar buiten, is de afvoerleiding niet vereist. U dient het toestel op een vergelijkbare manier te installeren, maar de filters met actieve koolstof zijn dan noodzakelijk.

- Filters met actieve koolstof De filters met actieve koolstof zullen de geuren filteren.

OPGELET

De filters met actieve koolstof worden niet met dit toestel meegeleverd. U dient deze te kopen in de winkel.

Alvorens de filters met actieve koolstof te filteren, dient u eerste de vetfilter in aluminium te verwijderen.

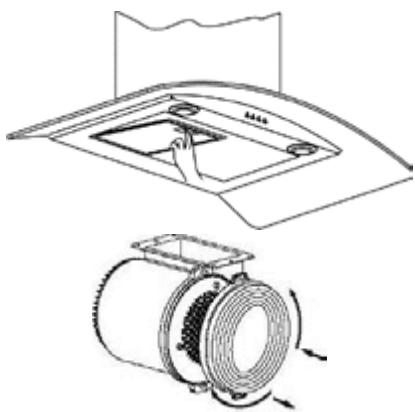

Open het compartiment: druk op de klink en trek deze naar onder. Verwijder de filters in aluminium en vervang deze door de filters met actieve koolstof. Draai ze in tegenwijzerzin.

De filters moeten geïnstalleerd worden om ongevallen te voorkomen.

In het geval van filters met actieve koolstof is het aanzuigvermogen van de dampkap beperkt.

Vergewis u ervan dat het extractietoestel goed waterpas staat om de ophoping van vet aan de uiteinden te voorkomen.

Gebruik van het toestel

Werking

• Sluit de dampkap aan op de elektrische voeding. Het scherm begint te knipperen. Wanneer het 30 seconden niet gebruikt wordt, dooft het licht.
• Om de lamp te activeren drukt u op de lamp gaat branden en het scherm geeft weer.
• Wanneer u opnieuw op druk, wordt de lamp gedoofd en zal verdwijnen.
• Om een lichte ventilatie te starten: drukt u op 📋, het scherm toont 🎨 en de knop 🌐 licht op.
• Voor een matige ventilatie drukt u nogmaals op 🎥. Voor een verhoogde ventilatie, drukt u nogmaals op 🎥. Druk nogmaals op 🎥 en de ventilatie zal opnieuw terugkeren naar het niveau zwak.
• Om de dampkap volledig te stoppen, drukt u op de knop 🔒.

Instelling van het tijdstip

- Druk gedurende 2 tot 3 seconden op '◦'; het scherm toont ⏻. Druk op 🔺 om de uren te doen verspringen (tot 23). Druk op 🔺 om uw keuze te bevestigen. Druk op 🔺 om

terug te keren naar 1. Nadat u de uren hebt ingesteld, kunt u de minuten instellen. Druk nogmaals op de toets 📋. Druk op 🔺 om de minuten te laten verspringen (tot 59). Druk op 🔺 om te bevestigen.

Instelling van de timer

Gebruik de timer-functie om een start op een later tijdstip in te stellen. De dampkap zal starten en stoppen naargelang de uitgevoerde programmering. De timer kan ingesteld worden van 1 minuut tot 60 minuten.

- Druk één keer op de toets '☐', 05:00 wordt weergegeven op het scherm. Druk op ☐ om de minuten te laten verspringen (tot 60). Druk op ☐ om uw keuze te bevestigen. Druk op ☐ om terug te keren naar 1.

Tijdens de werking zullen de minuten verspringen tot 00:00 (zoals een aftelling). De dampkap zal automatisch stoppen. Het scherm zal '24-uur' weergeven. Na dertig seconden inactiviteit, zal het scherm doven.

• Het toestel registreert de uitgevoerde instellingen. Indien u nogmaals op 📞 drukt, zal de vorige instelling na 5 seconden automatisch overgenomen worden.
• Indien u een start op een later tijdstip wenst te programmeren, met een andere timer, dient u de stappen hierboven opnieuw te doorlopen.

Informatie over dampkappen

	Symbol	Waarde	Eenheid
Identificatie van het model	VAL HD 90 VBSX ATSC
Jaarlijks energieverbruik	AEC_dampkap	90.5	kWh/jaar
Factor van de toename in de tijd	f	1,4
Fluidodynamische doeltreffendheid	FDE_dampkap	17.7
Energieklasse	EEI_dampkap	80.5
Luchtdebiet gemeten bij het maximale rendement	Q_BMP	370.8	m3/u
Luchtdruk gemeten bij het maximale rendement	P_BMP	302	Pa
Maximaal luchtdebiet	Q_max	641.8	m3/u
Elektrisch vermogen bij de invoer gemeten bij het maximale rendement	W_BMP	175.6	W
Nominaal vermogen van het verlichtingssysteem	W_L	1.0	W
Matige verlichting van het verlichtingssysteem op het bakoppervlak	E_matig	47	lux
Gemeten elektriciteitsverbruik in de 'slapstand'	P_s	0,46	W
Elektriciteitsverbruik gemeten in de 'stop' modus	P_o	-	W
Vermogensniveau akoestiek	L_WA	69	dB

De methode voor het meten en berekenen van de bovenstaande tabel is in overeenstemming met het reglement van de Commissie (EU) nr. 65/2014 en 66/2014.

OPMERKING

De volgende aanbevelingen geven aan hoe de totale impact op het milieu (vb. energieverbruik) van het kookproces beperkt kan worden.

(1) De dampkap installeren op een passende plek die over een goede ventilatie beschikt.
(2) De dampkap regelmatig reinigen zodat de luchtcirculatie niet verstopt raakt.
(3) Vergeet de lamp van de dampkap niet uit te schakelen zodra u klaar bent met koken.
(4) Vergeet de dampkap niet uit te schakelen wanneer zodra u klaar bent met koken.

Reiniging en onderhoud

Voor een langere levensduur en om incidenten te voorkomen, dienen de dampkap en de filters regelmatig en volgens deze instructies gereinigd te worden. Er bestaat een risico op brand wanneer de reiniging niet in overeenstemming met deze instructies uitgevoerd wordt.

OPGELET

Gebruik geen producten die het toestel zouden kunnenbeschadigen (schurende of bijtende producten, alcohol, stoomreinigers, ruwe doeken, schrapers...).

De elektrische delen en de onderdelen van de motor van de dampkap mogen niet nat worden en niet gereinigd worden.

Het toestel dient volledig uitgeschakeld te worden alvorens over te gaan tot reiniging en onderhoud.

Reiniging van de behuizing van het toestel

- Reinig het toestel minstens een keer per maand met een spons of een zachte doek die in en mengsel van warm water (45 tot 50 graden) en een neutraal detergens gedrenkt werd. Droog de oppervlakken met een zachte droge doek of keukenpapier, om sporen door water te vermijden.

Reinigen van antivetfilters (in aluminium)

De antivetfilter vangt de vetdeeltjes die in de lucht zweven. De gebruiksfrequentie van het toestel bepaalt het risico op verstopping.

- Open het compartiment waar de antivetfilters zitten en verwijder ze door ze naar beneden te trekken.

- U kunt de filters op twee manieren schoonmaken:

- Ofwel door de filters een drietal minuten te laten weken in een mengsel van warm water en detergens met antivetwerking. Gebruik een zachte borstel om het vet te verwijderen. Borstel zachtjes zonder veel druk uit te oefenen op de borstel om zo te vermijden de filters te beschadigen.

- Ofwel door de filters in de vaatwasser te steken met detergens, op een temperatuur van ongeveer 60 graden.

Vervangen van de filters met actieve koolstof

Deze filters worden gebruikt om geurtjes te vangen. De lucht gaat verschillende keren door deze filters om gezuiverd te worden, vooraleer terug de keuken in gestuurd te worden. Ze dienen minstens één keer per jaar vervangen te worden, in functie van uw kookgewoontes. Deze filters mogen niet gewassen of gerecycled worden. Om deze filters te vervangen, raadpleegt u onderstaand schema en ook de rubriek "Installatie".

Vervanging van de lamp

Schroef het glazen plaatje los en verwijder het. Haal de lamphouder er uit. Haal de lamp er uit en vervang door een lamp van hetzelfde type. Plaats de terminal terug en zet het glazen plaatje terug op zijn plaats.

Het onderhoud van het toestel dient uitgevoerd te worden door een erkend technicus.

Probleemoplossingsgids

Bij problemen kan onderstaande tabel hulp bieden.

Indien deze oplossingen het probleem niet verhelpen, dient u het toestel naar uw onderhoudstechnicus te brengen om het te laten nakijken. Voer geen enkele herstelling of onderhoud zelf uit.

PROBLEMEN	OPLOSSINGEN
De dampkap start niet op.	Controleer of de dampkap goed aangesloten is op het elektriciteitsnet.Druk opnieuw op de ventilatieknoppen. Indien de dampkap nog steeds niet werkt, controleert u of het toestel beschadigd werd.
De dampkap werkt niet goed.	Kies een hogere stand van de ventilatie.De antivetfilter is vuil; maak schoon.De keuken is niet voldoende verlucht; zorg voor betere ventilatie door de ramen van uw woning te openen, ofwel door een elektrisch toestel (vb een ventilator) te gebruiken.De koolstofffilters zijn versleten, vervang ze.Controleer of de leidingen en en verluchtingsafvoeren niet geblokkeerd zijn. Indien dit het geval is, dient u deze schoon te maken.De afstand tussen het toestel en het kookvuur is niet goed. Pas deze afstand aan volgens de instructies van deze handleiding.
De dampkap schakelt zichzelf uit tijdens het gebruik.	De stroomonderbreker wordt ingeschakeld; zet het kookvuur uit en wacht tot het toestel opnieuw opstart.Indien de stroomonderbreker vaak ingeschakeld wordt, kan dit uw toestel beschadigen. Vermijd uw toestel te lang te gebruiken en stel de ventilatiesnelheid in, in functie van het gebruik.
Het toestel is beschadigd.	Schakel het toestel uit wanneer u het niet gebruikt. Voor elke herstelling doet u beroep op de klantendienst of een erkend vakman.
Elke andere storing.	Contacteer de klantendienst.

Technische specificaties

Model	VAL HD 90 VBSX ATSC
Type dampkap	Decoratief
Spanning	220-240 V~
Frequentie	50 Hz
Vermogen van de motor	190 W
Verlichtingsvermogen	2 x 0.5 W, led lampen
Nettogewicht	18.5 kg
Geluidsniveau	Laag : 63 dB(A)Hood : 69 dB(A)
Luchtdebiet	Minimum : 418.2m3/hMaximum : 610.2m3/h
Type ventilatie	OmkeerbaarGestuurde afvoer (fabrieksconfiguratie)

Afdanken van uw oude toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijke afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. De opwaardering van afval vormt een belangrijke bijdrage

tot de bescherming van het milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven wordt door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.
