VAL DV 2 B AF - Table de cuisson vitrocéramique VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de cuisson	Vitrocéramique radiant
Nombre de foyers	2
Foyer avant - diamètre	Ø 155 mm
Foyer avant - puissance	1 200 W
Foyer arrière - diamètre	Ø 190 mm
Foyer arrière - puissance	1 800 W
Puissance totale	3 000 W
Type de commande	Tactile (touch control)
Couleur	Noir
Dimensions verre (L x P)	520 x 310 mm
Découpe encastrement (L x P)	490 x 290 mm
Alimentation électrique	230 V~ 50/60 Hz monophasé
Section câble recommandée	3 x 1,5 mm²
Disjoncteur recommandé	16 A
Référence constructeur	936384

FOIRE AUX QUESTIONS - VAL DV 2 B AF VALBERG

Quelle est la différence entre les deux foyers du VALBERG VAL DV 2 B AF ?

Le foyer avant mesure Ø 155 mm pour une puissance de 1 200 W, adapté aux petites casseroles et sauteuses. Le foyer arrière mesure Ø 190 mm pour une puissance de 1 800 W, idéal pour les grandes poêles ou faitouts. La puissance totale combinée est de 3 000 W.

Comment utiliser les commandes tactiles de cette table vitrocéramique ?

Le VAL DV 2 B AF dispose de commandes entièrement tactiles. Appuyez sur la touche de mise en marche, puis sélectionnez le niveau de puissance souhaité pour chaque foyer. Assurez-vous que les touches sont propres et sèches, car l'humidité peut bloquer la détection.

Quels types de casseroles sont compatibles avec ce domino vitrocéramique ?

Les foyers vitrocéramiques radiants acceptent tous les matériaux à fond plat : inox, aluminium à fond épais, fonte émaillée, acier. Évitez les fonds bombés, creusés ou trop petits par rapport au diamètre du foyer, qui nuisent au rendement et peuvent endommager le verre.

Ma table vitrocéramique ne s'allume plus, que faire ?

Vérifiez d'abord que le disjoncteur 16 A dédié n'a pas sauté. Contrôlez ensuite que les touches tactiles ne sont pas recouvertes d'eau ou de résidus alimentaires, qui peuvent bloquer leur fonctionnement. Si la table détecte une surchauffe, elle s'éteint automatiquement : laissez-la refroidir quelques minutes avant de relancer.

Comment encastrer le VALBERG VAL DV 2 B AF dans un plan de travail ?

La découpe à réaliser dans le plan de travail est de 490 x 290 mm. La table se pose ensuite par le dessus et se fixe par les pattes prévues à cet effet. Respectez un dégagement suffisant sous le plan pour la ventilation, tel qu'indiqué dans le guide d'installation fourni.

Quelle installation électrique est requise pour ce domino vitrocéramique ?

La table nécessite une alimentation 230 V~ 50/60 Hz monophasé + neutre. Le raccordement s'effectue avec un câble de section 3 x 1,5 mm² sur un disjoncteur dédié de 16 A. Faites réaliser le branchement par un électricien qualifié si vous n'êtes pas habilité.

Y a-t-il un indicateur de chaleur résiduelle sur le VAL DV 2 B AF ?

Oui, comme tout plan vitrocéramique, ce modèle dispose d'un voyant de chaleur résiduelle par foyer. Il reste allumé tant que la surface dépasse une température dangereuse, même après extinction, afin de prévenir les risques de brûlures accidentelles.

Comment nettoyer correctement la surface vitrocéramique ?

Attendez toujours que le verre soit complètement froid avant de nettoyer. Utilisez un racloir spécial vitrocéramique pour les débordements incrustés, puis appliquez un nettoyant liquide adapté avec un chiffon doux. Évitez les éponges abrasives et les produits ménagers agressifs qui rayent le verre.

Un foyer chauffe de manière irrégulière, est-ce un défaut ?

Une légère variation cyclique est normale : les foyers radiants régulent leur température par cycles d'allumage et d'extinction. En revanche, si un foyer ne monte plus du tout en température, vérifiez qu'aucun objet ne repose sur les touches tactiles et que la coupure de sécurité thermique n'est pas déclenchée.

Où trouver des pièces détachées pour le VALBERG VAL DV 2 B AF ?

La référence constructeur est 936384. Vous pouvez rechercher des pièces (résistance de foyer, câble d'alimentation, verre de remplacement) sur des sites spécialisés comme Spareka ou Fixpart en renseignant cette référence ou le nom du modèle.

MODE D'EMPLOI VAL DV 2 B AF VALBERG

Table de cuisson vitrocéramique Vitrokeramische kookplaat Glaskeramik-Kochherd Cocina vitrocerámica

936384 VAL DV 2 B AF

GUIDE D'UTILISATION 02

HANDLEIDING 18

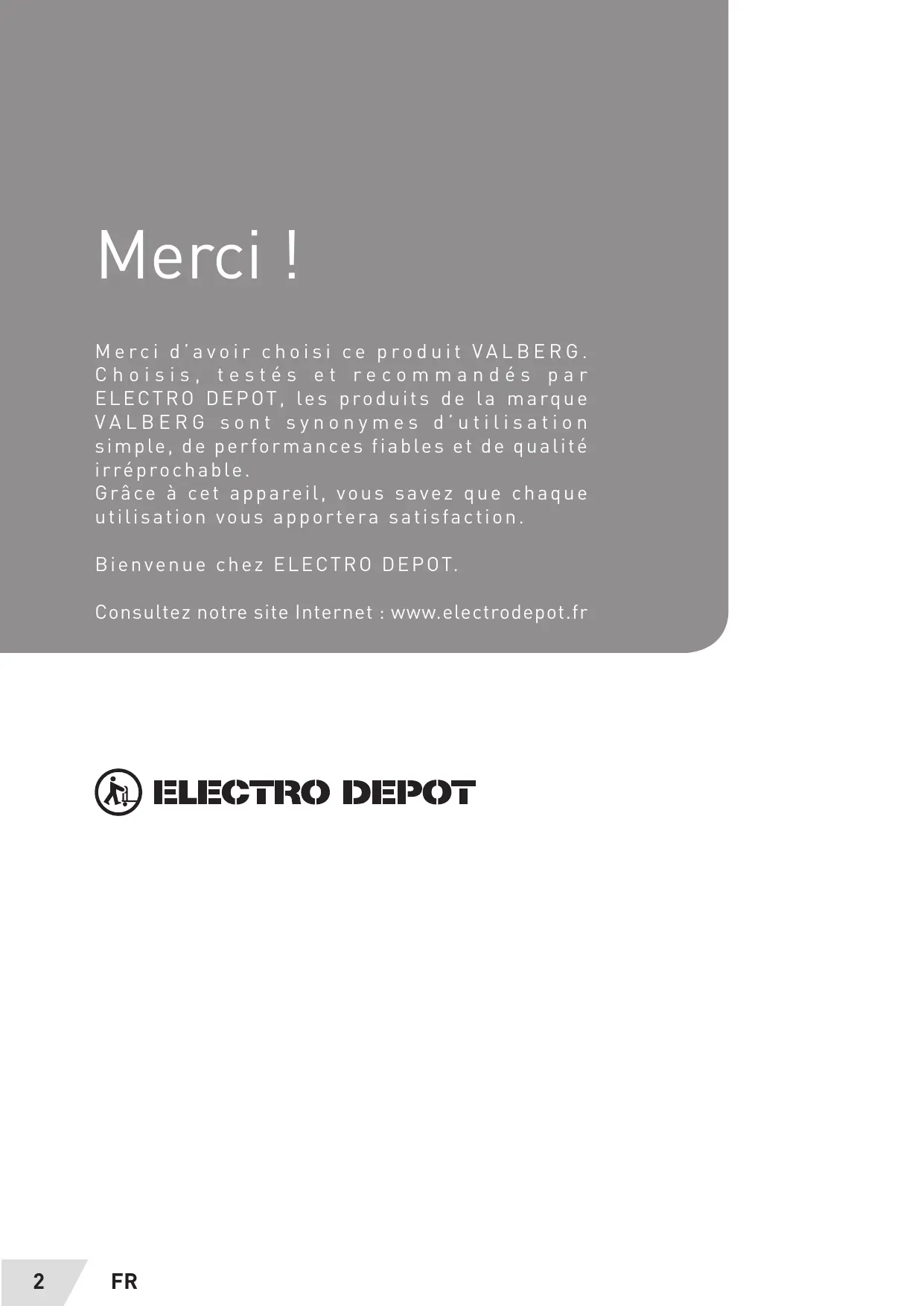

Merci d'avoir chosesie produit VALBERG. Choisis, testes et commandes par ELECTRO DEPOT, les produits de la marque VALBERG sont synonyms d'utilisation simple, de performances friables et de qualite irréprochable.

Grêce à cet apparéil, vous savez que chaqueutilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

ELECTRO DEPOT

A	Avant d'utiliser l'appareil	4	Consignes de sécurité
B	Aperçu de l'appareil	9	Spécifications techniques
		9	Description de l'appareil
C	Utilisation de l'appareil	10	Instructions d'installation
		11	Connexion électrique
		12	Utilisation de l'appareil
		12	Mise en route et gestion de l'appareil
		14	Conseils de cuisson
D	Informations pratiques	15	Que faire en cas de problème ?
		16	Entretien et nettoyage
		17	Mise au rebut de votre ancien apparéil

Consignes de sécurité

Chère cliente, cher client,

Nous vous remercions de la confiance que vous nous avons accordée enCHOISSSANT notre table de cuisson vitrocéramique.

Afin de bien connaître cet apparéil, nous vous recommendons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes/agréés. Le fabricant ne saurait être tenu responsable des dommages résultat d'une erreur d'encastrement ou de

raccordement.

• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologués et adaptations.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments) et enaucun cas à toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne transformez pas l'objet.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une prise avec mise à la terre conforme aux normes en vigueur.

• Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.

• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisse ou d'un seche-linge : les vapeurs d'eau dégagées pourraient déterminer l'électronique.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

Utilisation de l'ordinateil

• Coupez toujours les foyers aprèsutilisation.
• Surveillance constamment les cuissons qui utilisent des graisses et des huiles car elles sont susceptibles de s'enflammer rapidement.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'ordinateil.
  Assurez-vous qu'aucun cable electrique d'appareil fixe ou mobile n'entre en contact avec la vitre ou une

casserole chaude.

• Les objets magnétisables (cartes de crédits, disquettes informatiques, calculatrices) ne doivent pas se couver à proximité immédiate de l'ordinateil en marche.
• Ne placezaucun objet métalliqueautreque les réciplents dechauffe.En cas d'enclenchementintempestif oude chaleur résiduelle, celui-ci risquerait selon le matérielau dechauffer,defondre ou de commencer à brûler.
• Ne couvrez jamais l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacité physiques, sensorielles ou mentales sont réduites

ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de seprésenter.

• Les enfants ne doivent pas jouer avec l'ordinateil.

• Le nettoyage et l'entretien ne doit pas être confiés à des enfants sans surveillance d'adultes.

• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être placés la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas déterminer l'ordinateil

• Les casseroles à semelles brutes (fonte non émaillée, etc.) ou abimées peuvent endommager la

vitrocéramique.

• La présence de sable ou d'autres matériaux abrasifs peut endomer la vitrocéramique.

• Évitez de faire chuter des objets, mêmes petits, sur la vitrocéramique.

• Ne heures pas les bords de la vente avec les cassetoles.

Assurez-vous que la ventilation de l'appareil se fait suivant les instructions du constructeur.

• Ne laïssez pas de casseroles vides sur la table de cuisson.

• Évitez que le sucre, les matières synthétiques ou une feuille d'aluminium netouchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteignez l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude

(attention : risque de brûlures).

• MISE EN GARDE: Risqued'incendie: ne pas entreposer d'objets sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir estitué sous l'appareil encastré, veillez à ce qu'il y ait un écart suffisant (2 cm) entre le contenu de cet tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex.: sprays) dans le tiroir place sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'ordinateil

• Si un defaulted est constaté, arrêtez l'appareil et coupez l'alimentation électrique.
• En cas de fêlure ou de fissure de la vitrocéramique, débranchez impérativement l'appareil du réseau électrique et prévenez le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécifique. N'ouvrez en:aucun cas l'appareil.

ATTENTION Si la surface vitrée est fissurée, coupe l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson est toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson.
- Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous vous recommendons de vous renseigner auprès du revendeur ou de votre médecin.
- N'utilisez pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
- Ne jamais essayer d'éteindre un incende avec de l'eau, mais arrêté

l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

Sécurité anti-debordement

• Si un débordement ou un objet quelconque recouvre les touches de commandependant plus de 10 secondes, l'inscription ER03 s'affichera puis disparaître lorsque les touches seront libérées ou nettoyées.

Modèle	VAL DV 2B AF
Puisance totale	3000W
Consommation d'énergie de la table de cuisson EChob*	178.9 Wh/kg
Foyer avant	Ø155mm
Puisance nominale	1200W
Catégorie de la casserole standard*	A
Consommation d'énergie ECw*	173.8 Wh/kg
Foyer arrêté	Ø190mm
Puisance nominale	1800W
Catégorie de la casserole standard*	C
Consommation d'énergie ECw*	183.9 Wh/kg

• calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

1 Touches Sélection Zone
2 Touches (-)

3 Touches (+)
4 Touche Marche/Arrêt

Instructions d'installation

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de residence.

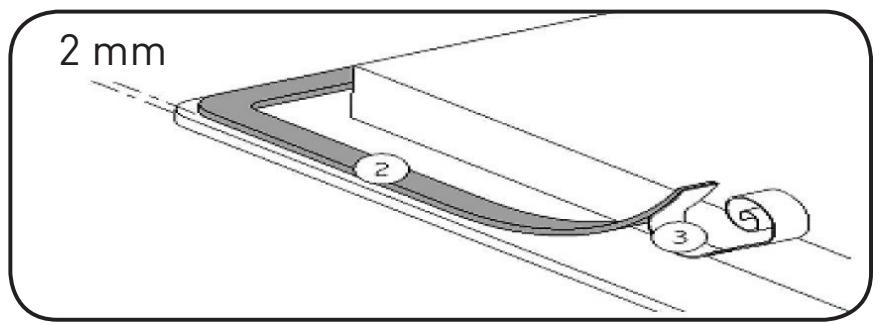

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble. Sa mise en place doit être effectuee avec un grand soin en suivant le croquis ci-dessous.

Collez le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir oété la feuille de protection (3).

Encastrement :

Découpe du plan de travail :

Modèle	Dimensions de la vente	Dimensions de découpe
VAL DV 2 B AF	520 x 310 mm	490 x 290 mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50 mm.
• Les baguettes de bord murales doivent être thermo-résistantes.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C).
• N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaissette.
• La table de cuisson est un apparéil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrêté. De l'autre côté, aucun meuble ni apparéil ne doit être plus hauts que le plan de cuisson.
• Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (par exemple : spray) et des objets ne résistant pas à la chaleur.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquez un vernis ou une colle spéciale.
• Garantissez un espace de 20 mm au niveau du caisson de l'appareil pour assurer une bonne circulation de l'air lors du refroidissement de l'électronique.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respectez une distance minimum de 760 mm.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson

conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.

Connexion électrique

• L'installation de cet apparéil et son branchement au réseau électrique ne doit être confiés qu'à unElectricien parfaitement au fait des prescriptions normatives.
• La protection contre les pieces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet apparéil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuitélectrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporeés à l'installation fixe conformément aux règlementations de l'installation.
• Le cable d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties chaudes de la table de cuisson.

ATTENTION

• Cét apparéil n'est concu que pour un réseau 230 V~50/60 Hz
  Raccordez toujours le fil de terre de protection.
• Respectez le schéma de raccordement.
• Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau	Raccordement	Diamètre cable	Câble	Calibre de protection
230V~ 50/60Hz	1 Phase + N	3 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A*

• calculé avec le coefficient de simultanéité suivant norme EN 60 335-2-6/1990

Branchement de la table :

Monophasé 230V~1P+N :

Vissez la terre au plot « terre », le neutre N au plot N, la phase L1 au plot L1.

ATTENTION

Veillez à bien engager les fils et à bien serrer les vis.
- Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement ou qui pourrait survenir à l'usage d'un apparéil non relié à la terre ou équipé d'une terre défectueuse.

Utilisation de l'ordinateil

Touches sensitives

Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.

N'appuyez que sur une seule touche à la fois.

Affichage

Affichage	Désignation	Fonctions
0	Zéro	La zone de chauffe est activée
1 ... 9	Niveau de puissance	Choix du niveau de cuisson
A	Accélérateur de chauffe	Cuisson automatique
E	Message d'erreur	Défaut de circuit électronique
H	Chaleur résiduelle	La zone de cuisson est chaude

Mise en route et gestion de l'appareil

Avant la première utilisation

Nettoyez votre apparéil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Mise en route

Vous devez d'abord enclencher la table de cuisson, puis la zone de chauffe :

Enclencher / arrêtéter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyez sur (①)	2 x (0)
Arrêtier	appuyez sur (①)	aucun ou (H)

Enclencher / arrêtier une zone de chauffe :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyez sur la touche de sélection	afficheur allumé
Augmenter	appuyez sur (+)	(1) jusqu'à (9)
Diminuer	appuyez sur (-)	(9) jusqu'à (1)
Arrêtier	appuyez simultanément sur (+) et (-) ou appuyez sur (-)	(0) ou (H)

Si aucun réglage n'est fait dans un délais de 20 secondes, l'électronique revient en position d'atte.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'estint lorsque les zones de cuisson peuvent etre touchees sans danger. Tant que les temoins de chaleur residuelle sont allumés, ne touche pas aux zones de cuisson et n'y posez aucun objet sensible à la chaleur.

ATTENTION

Risque de brûlure et d'incendie!

Programmation de cuisson automatique

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.

Mise en route de l'appareil :

Action	Bandeau de commande	Afficheur
Sélectionner la zone	appuyez sur la touche de sélection	(0)
Activer la pleine puissance	appuyez sur (+)	Passe de (1) à (9)
Activer l'automatisation	rappuyez sur (+)	(9) clignote avec (A)
Sélectionner niveau (par exemple « 7 »)	appuyez sur (-)	(9) passée à (8) (7) (7) clignote avec (A)

Arrêt de l'automatisation :

Action	Bandeau de commande	Afficheur
Sélectionnez la zone (par exemple « 7 »)	appuyez sur la touche de sélection	(7) clignote avec (A)
Sélectionner niveau	appuyez sur (-) ou (+)	Niveau sélectionné

Conseils de cuisson

Exemples de réglage des puissances de cuisson

(les valeurs ci-dessous sont indicatevEs)

1 à 2	Faire fondre Réchauffer	Sauces, beurre, chocolat, gélatine Plats pré-cuisinés
2 à 3	Gonfler Décongeler	Riz, pudding et plats cuisinés Légumes, poisson, produits congelés
3 à 4	Vapeur	Légumes, poissons, viande
4 à 5	Eau	Pommes de terre à l'eau, soupes, pâtes, légumes frais
6 à 7	Cuire à feu doux	Viandes, foie, øeufs, saucisses Goulasch, roulades, tripes
7 à 8	Cuire, frire	Pommes de terre, beignets, galettes
9	Fire, Porter à ébullition	Steaks, omelettes, eau

Que faire en cas de problème ?

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• la table est mal connectée au réseau électrique
• le fusible de protection a sauté
• les touches sensitives sont couvertes d'eau ou deGRAISSE
• un objet est posé sur les touches sensitives

Le symbole [E] s'affiche :

• appelez le service après-vente

L'une des zones ou l'ensemble du plan de cuisson se déclenché :

• le déclenchement de sécurité à fonctionné
• celui-ci s'actionne dans le cas ou vous avez oublié de couper une des zones de chauffe
• il s'enclenche également lorsqu'une ou plusieurs touches sensitives sont couvertes

Le symbole [ER03] s'affiche :

• Rêférez-vous au chapitre anti-debordement.

Le symbole [Er21] s'affiche :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [U400], [Er25] ou [U4] clignotant s'affiche :

• La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

Entretien et nettoyage

Pour nettoyer l'appareil, mettez-le hors fonctionnement. Laissez refroidir l'appareil en raison du risque de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionné de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez enaucun cas d'appareils à vapeur ou à pression.
• N'utilisez pas d'objets qui risqueraient de rayer la vitrocéramique (tels que des tampons abrasifs ou une pointe de couteau).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'ordinateil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

Mise au rebut de votre ancien apparéil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet apparéil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparêils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus: www.consignesdetri.fr

Bedankt!

Ce produit est garantie pour une pereiode de 2 ans a partir de la date d'achat*, contre toute defaillance resultant d'un vice de fabrication ou de materiaiu. Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse.

GARANTIEVOORWAARDEN
