GEBRUIKSAANWIJZING VAL DV 2 B AF VALBERG

Bedankt! Bedankt om voor dit product van VALBERG gekozen te hebben. ELECTRO DEPOT kiest, test en beveelt de producten van het merk VALBERG aan, die garant staan voor eenvoud in gebruik, betrouwbare prestaties en een onberispelijke kwaliteit. Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn. Welkom bij ELECTRO DEPOT. Bezoek onze website www.electrodepot.be @ ELECTRO DEPOT

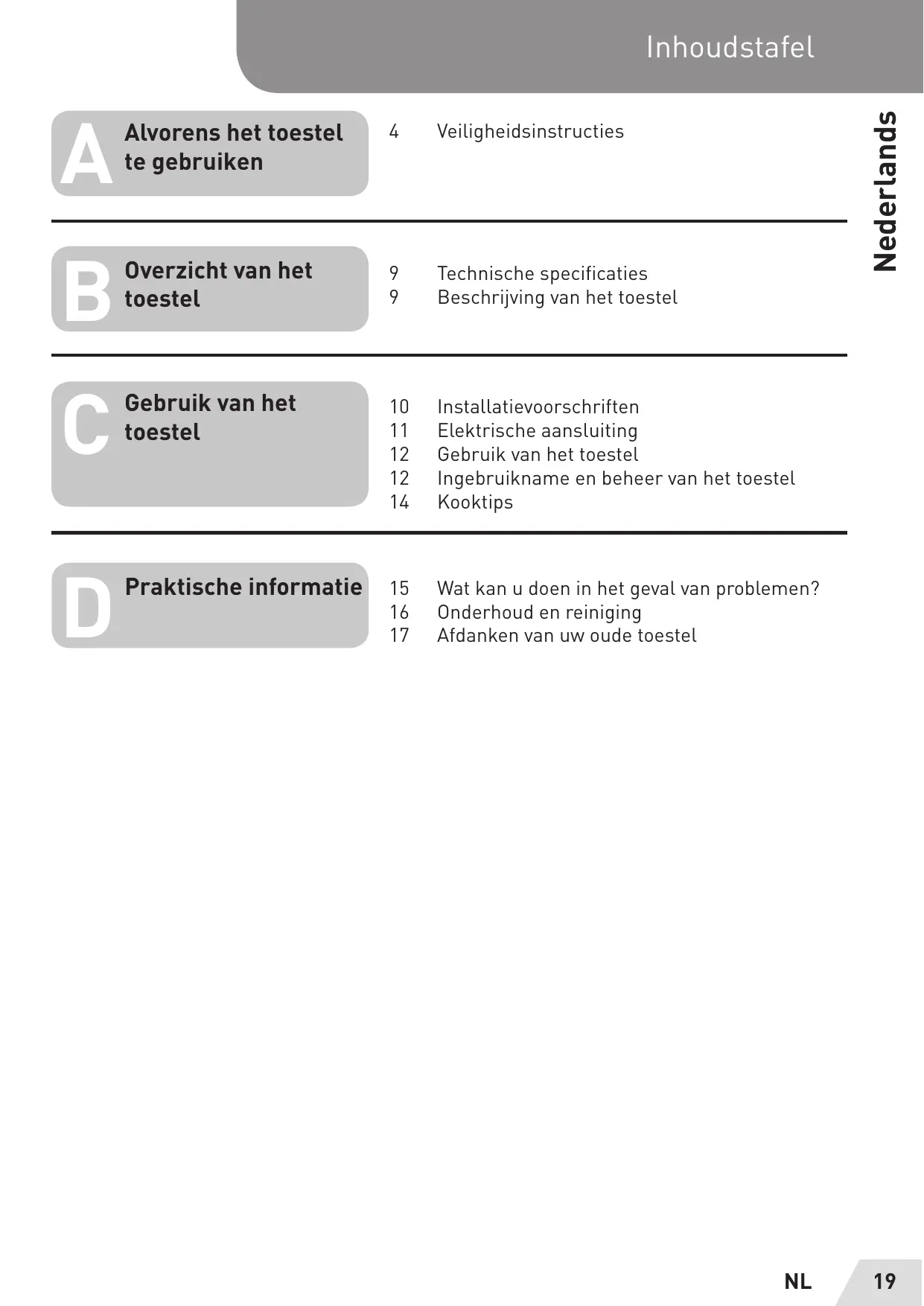

Inhoudstafel Alvorens het toestel 4 Veiligheidsinstructies te gebruiken Overzicht van het 9 Technische specificaties toestel 9 Beschrijving van het toestel Gebruik van het 10 Installatievoorschriften toestel 11 Elektrische aansluiting 12 Gebruik van het toestel 12 Ingebruikname en beheer van het toestel 14 Kooktips Praktische informatie 15 Wat kan u doen in het geval van problemen? 16 Onderhoud en reiniging 17 Afdanken van uw oude toestel

Alvorens het toestel te gebruiken Nederlands

Veiligheidsinstructies Beste klant, Wij willen u hartelijk bedanken voor uw vertrouwen en uw keuze voor onze vitrokeramische kookplaat. Voor een optimale kennis van dit toestel raden wij u aan deze handleiding aandachtig door te lezen en te bewaren, zodat u ze later opnieuw kunt raadplegen. Voorzorgsmaatregelen voor het gebruik ee Verwijder alle verpakkingselementen. e Deinstallatieenelektrische aansluiting van het toestel dienen toevertrouwd te worden aan erkende specialisten.Defabrikantkan in geen geval aansprakelijk gesteld worden voor schade als gevolg van een inbouw- of aansluitingsfout.

e Het toestel mag uitsluitend gebruikt worden indien het gemonteerd en geïnstalleerd is in een geschikt en goedgekeurd meubel en werkblad. + Het toestel is uitsluitend bestemd voor normaal huishoudelijk gebruik (bereiding van maaltijden] en mag in geen geval gebruikt worden voor andere huishoudelijke, commerciële of industriële doeleinden. e Verwijder alle labels en stickers van de vitrokeramische plaat. e Voer geen wijzigingen uit aan het toestel. e De kookplaat mag niet gebruikt worden als ondersteuning of werkblad. e Uw veiligheid wordt enkel verzekerd indien het toestel aangesloten wordt op een geaard stopcontact conform de geldende normen. e Gebruik geen verlengsnoer voor de aansluiting op het

Alvorens het toestel te gebruiken elektriciteitsnet. e Het toestel mag niet gebruikt worden boven een vaatwasser of droogtrommel: de vrijgekomen waterdamp zou de elektronica kunnen beschadigen. e Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandsbediening. Gebruik van het toestel e Schakel de pits na elk gebruik terug uit. e Blijf steeds in de buurt wanneer u met vetstof of olie kookt, aangezien zij snel vuur kunnen vatten. e Zorg ervoor dat u zich steeds bewust bent van de risico's op brandwonden tijdens en na het gebruik van het toestel. e Zorg ervoor dat er geen voedingskabels van vaste of mobiele toestellen in contact komen met de plaat of een warme kookpan. ee Magnetiseerbare voorwerpen (kredietkaarten, diskettes, rekenmachines) mogen zich niet in de buurt van het toestel bevinden wanneer dat in werking is. e Plaats geen andere metalen voorwerpen dan de kookpotten en -pannen op de plaat. In het geval het toestel onopzettelijk ingeschakeld wordt of er nog resterende warmte aanwezig is, zou het voorwerp, afhankelijk van het materiaal, kunnen opwarmen, smelten of vuur vatten. e Dek het toestel nooit af met een doek of een beschermingsfolie. Die kunnen namelijk erg warm worden en zelfs vuur vatten. e Kinderen jonger dan 8 jaar, personen van wie de psychische en of mentale

het toestel te gebruiken capaciteit vermindert zijn en personen van wie de kennis onaangepast is, kunnen dit toestel enkel onder toezicht gebruiken of indien zij opgeleid zijn om dit toestel te gebruiken in veilige omstandigheden. - Zij dienen daarbij op de hoogte te zijn van de mogelijke risico's die zich kunnen voordoen. Kinderen mogen niet met dit toestel spelen. - Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel niet aan kinderen toevertrouwd worden. e Metalen voorwerpen, zoals messen, vorken, lepels en deksels, mogen niet op de glasplaat geplaatst worden, aangezien ze erg warm kunnen worden. Voorzorgsmaatregelen om het toestel niet te beschadigen

ee Kookpannen met onbewerkte steunplaten {niet-geëmailleerd gietijzer...) of beschadigde kKkookpannen kunnen de vitrokeramische plaat beschadigen. e Wanneer er zand of andere schurende materialen aanwezig zijn op de vitrokeramische kookplaat, kan dat schade veroorzaken. e Zorg ervoor dat u geen voorwerpen, zelfs geen kleine, laat vallen op de vitrokeramische kookplaat. e Stoot de kookpannen niet tegen de randen van de glasplaat. e Zorg ervoor dat de ventilatie van het toestel in overeenstemming met de instucties van de fabrikant is. e Laat geen lege kookpannen

Alvorens het toestel te gebruiken achter op de kookplaat. e Zorg ervoor dat de warme zones niet in contact komen met suiker, synthetische stoffen of aluminiumfolie. Dergelijke stoffen kunnen tijdens de afkoeling barsten of andere wijzigingen aan de vitrokeramische plaat veroorzaken. Schakel het toestel uit en verwijder de stoffen onmiddellijk van de warme kookzone (opgepast: risico op brandwonden). e Risico van brand! Geen voorwerpen op de kookplaat leggen. e Plaats nooit warme kookpannen op de bedieningszone. e Indien er zich een lade onder het ingebouwde toestel bevindt, dient u ervoor te zorgen dat er voldoende tussenruimte {2 cm) is tussen de inhoud van die lade en de onderzijde van het toestel, zodat er een correcte ventilatie verzekerd kan worden. e Plaats geen ontvlambare voorwerpen (bv.sprays] in de lade onder de kookplaat. Eventuele bestekbakken dienen vervaardigd te zijn van een hittebestendig materiaal. Voorzorgsmaatregelen in het geval van een defect toestel eIndienueendefectvaststelt, dient u het toestel uit te schakelen en de elektrische voeding te onderbreken. e Indien de vitrokeramische plaat barsten of spleten vertoont, dient u het toestel onmiddellijk Los te koppelen van het elektriciteitsnet en contact op te nemen met de klantendienst.

Al Alvorens het toestel te gebruiken Nederlands

e Herstellingen mogen uitsluitend uitgevoerd worden door gespecialiseerd personeel. Open het toestel nooit. OPGELET Indien de glasplaat gebarsten is, dient u de voeding van het toestel te onderbreken, zodat een eventuele elektrische ontlading vermeden wordt. Andere beschermingen e Zorg ervoor dat de kookpan zich steeds centraal op de kookzone bevindt. De bodem van de kookpan dient de kookzone zo goed mogelijk te bedekken. eHetmagnetischeveldkande werking van een pacemaker beïnvloeden. Gebruikers met

een pacemaker worden dan ook aanbevolen inlichtingen in te winnen bij de verkoper of hun arts. e Gebruik nooit kookpannen uit kunststof of aluminium, aangezien diezoudenkunnen smelten op de warme pits. e Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. Overloopbeveiliginqg e Indien de overgelopen inhoud van een kookpan of een bepaald voorwerp de bedieningstoetsen langer dan 10 seconden bedekt, zal de melding ER0O3 weergegeven worden. Die melding zal weer verdwijnen zodra de toetsen vrijgemaakt of gereinigd zijn.

Technische specificaties Overzicht van het toestel Type VAL DV 2B AF Total vermogen 3000W Energieverbruik van de kookplaat ECror* 178.9 Wh/kg Voor zone 9155mm Vermogen normaal* 1200W Gestandaardiseerde categorie van het kookgerei* A Energieverbruik ECew* 173.8 Wh/kg Achter zone 9190mm Vermogen normaal 1800W Gestandaardiseerde categorie van het kookgerei* C Energieverbruik ECew* 183.9 Wh/kg

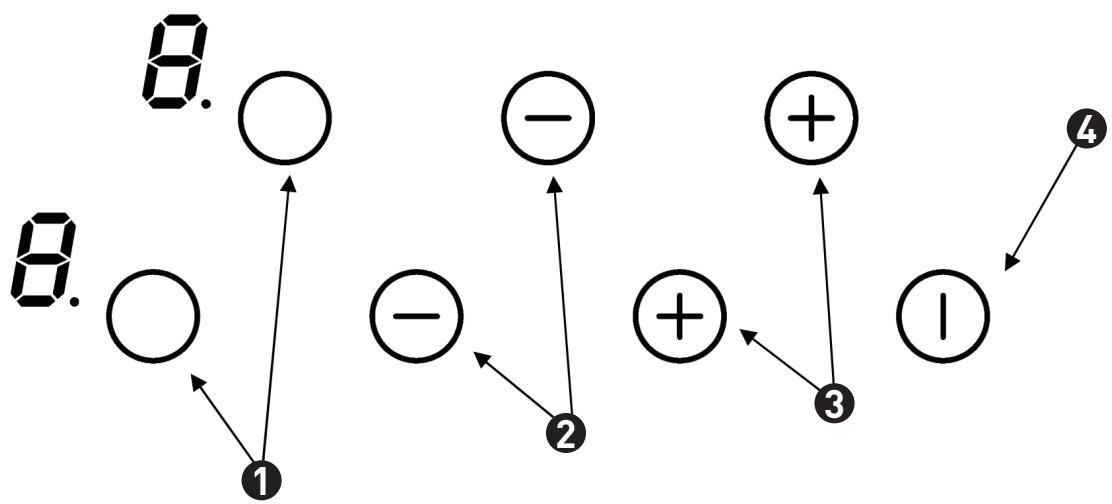

• berekend volgens de methoden voor het meten van de gebruikseigenschappen(EN 60350-2). Beschrijving van het toestel Bedieningspaneel [1] Selectietoetsen voor zone @ Toetsen (-) © Toetsen (+) @ Toets Start/Stop

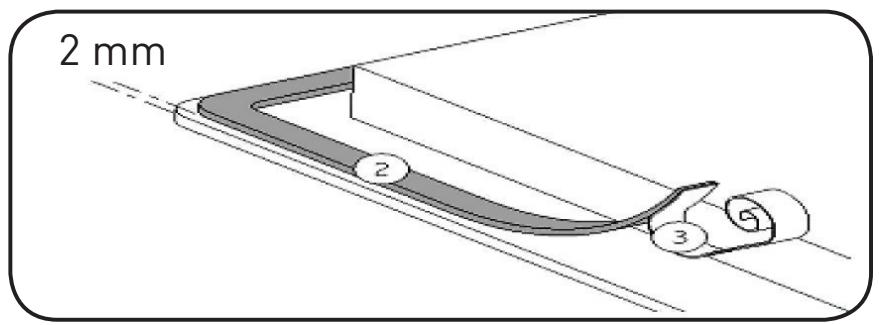

Gebruik van het toestel Installatievoorschriften De montage mag uitsluitend uitgevoerd worden door specialisten. De gebruiker dient de geldende wetten en normen van zijn land in acht te nemen. De afdichting aanbrengen Dankzij de kleefafdichting, die meegeleverd wordt met het toestel, kan er geen vuiligheid in het meubelstuk terechtkomen. Daarom dient ze zeer zorgvuldig aangebracht te worden in overeenstemming met de onderstaande schets. Kleef de afdichting (2) op de rand van de tafel, op 2 mm van de buitenzijde, nadat u de beschermingsfolie (3] verwijderd hebt. Inbouw: Uitsparing van het werkblad: Model Afmetingen van de Afmetingen van de glasplaat uitsparing VAL DV2BAF 520 x 310 mm 490 x 290 mm + De afstand tussen de kookplaat en de wand dient minstens 50 mm te bedragen. + De lijsten aan de wanden dienen eveneens hittebestendig te zijn. + De bekleding van het werkblad dient vervaardigd te zijn van hittebestendig materiaal (100 °C). + Installeer de kookplaat niet boven een niet-geventileerde oven of een vaatwasser. + De kookplaat is een toestel dat tot beschermingsklasse ‘Y' behoort. Voor de inbouw is het toegestaan dat er zich een hoge kastwand of muur aan één van de zijkanten en de achterkant bevindt. Aan de andere kant mogen er zich geen meubels of toestellen bevinden die hoger zijn dan het werkblad. + Indien er zich een lade onder de kookplaat bevindt, mag u er geen ontvlambare voorwerpen {zoals sprays) of niet-hittebestendige voorwerpen in opbergen. + Het materiaal van het werkblad kan mogelijk uitzetten wanneer het in contact komt met vocht. Om de zijkant van de uitsparing te beschermen, dient u een laag vernis of speciale liÿm aan te brengen. + Houd een ruimte van 20 mm vrij van de behuizing van het toestel, zodat er een goede luchtcirculatie verzekerd kan worden tijdens de afkoeling van de elektronica. + De tussenruimte tussen de kookplaat en de afzuigkap erboven dient de aanbevelingen van de fabrikant van de afzuigkap in acht te nemen. Bij gebrek aan dergelijke aanbevelingen dient u een minimumafstand van 760 mm te respecteren.

Gebruik van het toestel + Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat, rekken die door de fabrikant aangeduid zijn als geschikt of beschermrekken geïntegreerd in het apparaat. Het gebruik van ongeschikte rekken kan ongelukken veroorzaken. Elektrische aansluiting + De installatie van dit toestel en de aansluiting ervan op het elektriciteitsnet mogen uitsluitend toevertrouwd worden aan een elektricien die perfect op de hoogte is van de opgelegde normen. + Na de montage dient het toestel beschermd te worden tegen de onderdelen onder spanning. + De benodigde aansluitingsgegevens bevinden zich op het typeplaatje en het aansluitingsplaatje onder het toestel. + Dit voeding van dit toestel dient onderbroken te kunnen worden door een omnipolaire schakelaar. Wanneer die geopend (ontkoppeld) is, dient er een tussenruimte van 3 mm verzekerd te worden. + Het elektrische circuit dient uitgerust te zijn met de gepaste voorzieningen, zoals schakelaars, zekeringen, differentiaalschakelaars en relais. + Indien het toestel niet uitgerust is met een toegankelijke stekker, dienen er ontkoppelingsvoorzieningen opgenomen te worden in de vaste installatie conform de installatievoorschriften. + Het voedingssnoer dient zodanig geplaatst te worden dat het nooit in contact komt met de warme onderdelen van de kookplaat. OPGELET - Dit toestel werd uitsluitend ontworpen voor een voeding van 230 V- 50/60 Hz - Sluit steeds de aardleiding aan. + Neem het aansluitschema in acht. - De aansluitkast bevindt zich onder de kookplaat. Om het deksel te openen, hebt u een middelgrote schroevendraaier nodig. Voer die in de twee openingen voor de twee pijlen. Net Aansluiting Kabeldiameter Kabel Beschermingsgraad HO5VWV-F _ 2 * 230V- 50/60Hz 1fase+N 3x1,5mm HO5SRR-F 16A

• berekend met de gelijktijdigheidsfactor volgens de norm EN 60 335-2-6/1990 Aansluiting van de kookplaat: Enkelfasig 230V-1F+N: Draai de aarding in het contact ‘aarding', de nulleiding N in het contact N en de fase LT in het contact L1.

Gebruik van het toestel OPGELET - Zorg ervoor dat de draden en schroeven stevig bevestigd zijn. + Wij kunnen in geen geval aansprakelijk gesteld worden voor incidenten als gevolg van een slechte aansluiting of van het gebruik van een niet-geaard toestel of een toestel dat over een defecte aarding beschikt. Gebruik van het toestel Aanraaktoetsen Uw toestel is uitgerust met aanraaktoetsen, waarmee u de verschillende functies kunt bedienen. Wanneer u een toets aanraakt, wordt die geactiveerd. Deze activering wordt aangegeven door een controlelampje, een weergave en/of een geluidssignaal. Druk nooit op meerdere toetsen tegelijkertijd. Weergave Weergave Betekenis Functies 0 Nul De verwarmingszone is geactiveerd

1.9 Vermogen Keuze van het verwarmingsniveau

A Verwarmingsversneller Automatische bereiding E Foutmelding Defect in het elektronische circuit H Resterende warmte De verwarmingszone is warm Ingebruikname en beheer van het toestel Voor het eerste gebruik Reinig uw toestel met een vochtige doek en droog het vervolgens af. Gebruik geen detergent, aangezien dat een blauwachtige verkleuring van de glasplaat tot gevolg zou kunnen hebben. Inschakeling U dient eerst de kookplaat en vervolgens de kookzone in te schakelen:

Gebruik van het toestel De kookplaat inschakelen/uitschakelen: Actie Bedieningspaneel Scherm Inschakelen druk op((D) 2x (0] Uitschakelen druk op (O) geen of {H) Een kookzone inschakelen/uitschakelen: Actie Bedieningspaneel Scherm De zone selecteren druk op de selectietoets scherm geactiveerd Verhogen druk op (+] (1) tot (9) Verlagen druk op [-] (9] tot [1] druk tegelijkertijd op (+) en (-] of druk op (-] (0) of {H] Uitschakelen Indien er geen instellingen doorgevoerd worden binnen de 20 seconden, keert de elektronica terug in stand-bymodus. Indicatie van resterende warmte Na de uitschakeling van de kookzones of de uitschakeling van de volledige kookplaat, zullen de kookzones nog warm zijn, wat aangegeven wordt door het symbool [ H ]. Het symbool [ H ] verdwijnt wanneer de kookzones zonder gevaar aangeraakt kunnen worden. Zolang de indicatie van resterende warmte weergegeven wordt, mag u de kookzones niet aanraken en er geen warmtegevoelige voorwerpen op plaatsen. OPGELET Er is een risico op brandwonden en brand aanwezig! Automatisch kookprogramma Alle kookzones zijn uitgerust met een automatische kookvoorziening. De kookzone zal gedurende een bepaalde tijd op het maximale vermogen werken en vervolgens automatisch afbouwen tot het vooraf ingestelde vermogen.

Gebruik van het toestel

2 Inschakeling van het toestel: S Actie Bedieningspaneel Scherm

5 De zone selecteren druk op de selectietoets (0) T : È 2 Activeren op het maximale drukopI(*] Gavan((i) naar (9) vermogen De automatische werking druk opnieuw op (+] (9) knippert met (A) activeren Vermogen selecteren éruke (E (9) wordt (8) (7) {bijvoorbeeld ‘7'] {7] knippert met (A) Uitschakeling van de automatische werking: Actie Bedieningspaneel Scherm De zone selecteren . : (bijvoorbeeld ‘7] druk op de selectietoets (7) knippert met (A) Vermogen selecteren druk op (-] of (+] Geselecteerde vermogen Kooktips Voorbeelden van de instelling van het kookvermogen {de onderstaande waarden worden ter informatie verstrekt) Laten smelten Sauzen, boter, chocolade, gelatine 1 tot 2 . Opwarmen Bereide maaltijden 2tot3 Rijzen Rijst, pudding en bereide maaltijden ° Ontdooien Groenten, vis, diepgevroren producten 3 tot 4 Stoom Groenten, vis, vlees ktot 5 Water Aardappelen in water, soep, deegwaren, verse groenten Bakken op een zacht Vlees, lever, eieren, worst, goulash, 6 tot 7 . vuurtje rollades, penzen 7 tot 8 Bakken, braden Aardappelen, beignets, wafels 9 Braden Steak, omelet Aan de kook brengen water 30 NL

Praktische informatie Wat kan u doen in het geval van problemen? De kookplaat of de kookzones kunnen niet ingeschakeld worden: + de kookplaat is slecht aangesloten op het elektriciteitsnet + de zekering is gesprongen + de aanraaktoetsen zijn bedekt met water of vet + er bevindt zich een voorwerp op de aanraaktoetsen Het symbool [ E ] wordt weergegeven: + neem contact op met de klantendienst Eén van de kookzones of de volledige kookplaat wordt uitgeschakeld: + De noodbeveiliging werd ingeschakeld + Dat is het geval wanneer u vergeten bent één van de kookzones uit te schakelen + De beveiliging wordt eveneens geactiveerd wanneer één of meerdere aanraaktoetsen bedekt zijn Het symbool [ ER03 ] wordt weergegeven: + Raadpleeg het hoofdstuk inzake de overloopbeveiliging. Het symbool [ Er21 ] wordt weergegeven: + De kookplaat is oververhit. Laat ze afkoelen en schakel ze vervolgens opnieuw in. Het symbool [ U400 1, [ Er25 ] of [ U4 ] wordt knipperend weergegeven: + De kookplaat is slecht aangesloten op het elektriciteitsnet. Controleer de aansluiting en sluit de kookplaat opnieuw aan. Indien één van de bovenstaande symbolen weergegeven blijft worden, dient u contact op te nemen met de klantendienst.

o| Praktische informatie Onderhoud en reiniging Om het toestelte reinigen, dient u het eerstuitte schakelen. Laat het toestel afkoelen om het risico op brandwonden te vermijden. e Verwijder de etensresten met water en een beetje afwasmiddel of een specifiek product dat aanbevolen wordt voor vitrokeramische kookplaten. e Maak in geen geval gebruik van stoom- of druktoestellen. + Maak geen gebruik van voorwerpen die de vitrokeramische kookplaat zouden kunnen bekrassen (zoals een schuurspons of de punt van een mes). e Gebruik geen schuurmiddelen die het toestel zouden kunnen beschadigen. e Droog het toestel af met een propere doek. e Verwijder suiker en gerechten met suiker onmiddellijk.

Praktische informatie Afdanken van uw oude toestel SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL Dit toestel is voorzien van het DÉEE-symbool, wat betekent dat het niet bij het huishoudelijke afval gegooiïd mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te B Lorden. Wanneer u versleten huishoudtoestellen recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu. BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument. Daarom mag uw toestel, zoals aangegeven wordt door het symbool X op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.
