MODE D'EMPLOI LE32A330J1 SAMSUNG

Tools Picture Mode ◄ Sound Mode : Sleep Timer : SRS TS XT : Energy Saving : Dual l-ll :

: Auto : BG :S6 : 140 MHz :?

◄ Sound Mode : Sleep Timer : SRS TS XT : Energy Saving : Dual l-ll :

: Auto Wide : 16:9 : Auto : Normal

 On Source : TV Size : Position : Programme : P1

Sound Mode ◄ Sleep Timer : SRS TS XT : Energy Saving : Dual l-ll :

: Off : 30 : 60 : 90 120 150 180

: ---AV : ---Component : ---PC : ---HDMI1 : ---HDMI2 : ----

: Custom : Off : Off : Off

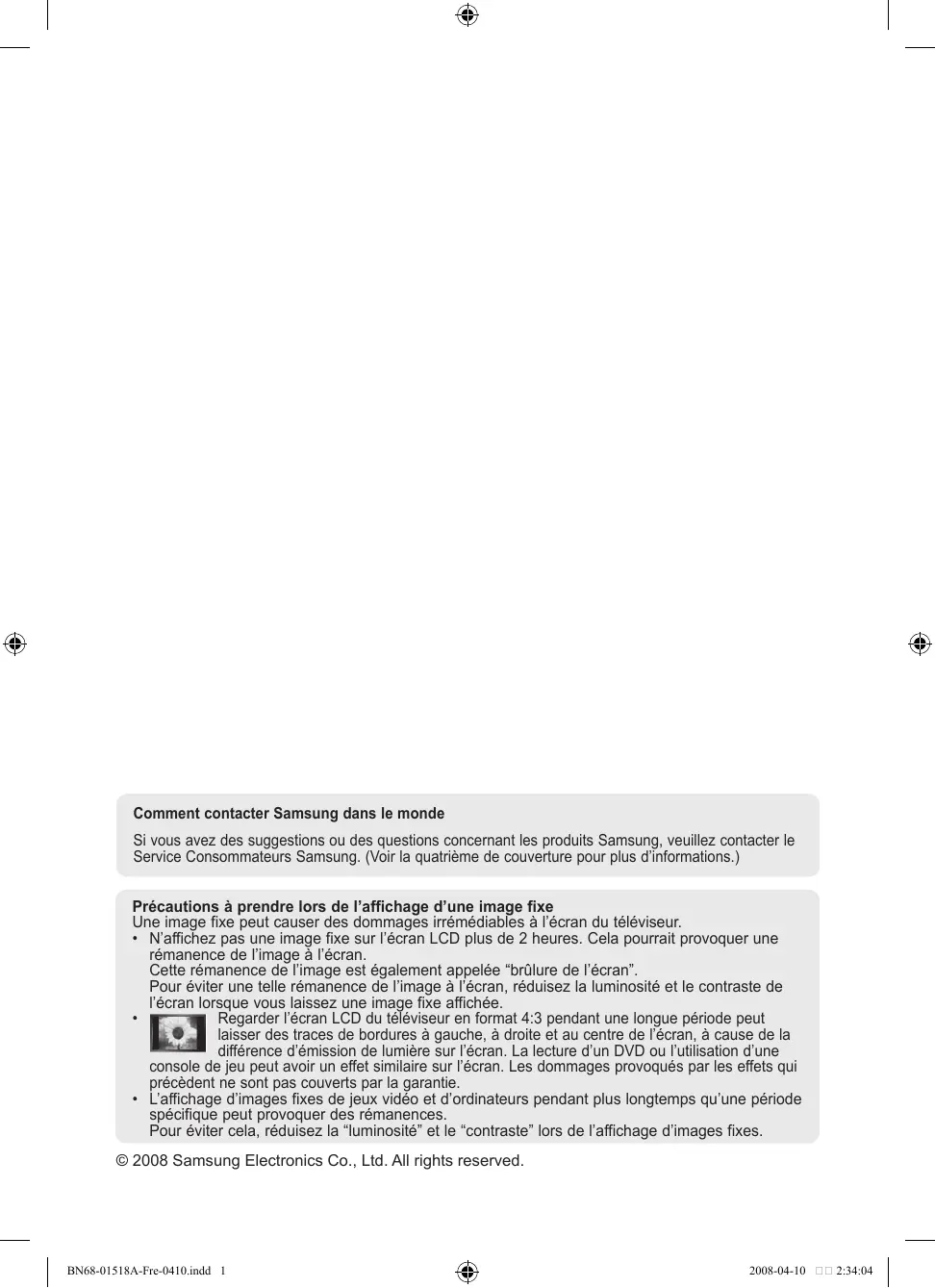

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung. (Voir la quatrième de couverture pour plus d’informations.) Précautions à prendre lors de l’affichage d’une image fixe Une image fixe peut causer des dommages irrémédiables à l’écran du téléviseur. • N’affichez pas une image fixe sur l’écran LCD plus de 2 heures. Cela pourrait provoquer une rémanence de l’image à l’écran. Cette rémanence de l’image est également appelée “brûlure de l’écran”. Pour éviter une telle rémanence de l’image à l’écran, réduisez la luminosité et le contraste de l’écran lorsque vous laissez une image fixe affichée. • Regarder l’écran LCD du téléviseur en format 4:3 pendant une longue période peut laisser des traces de bordures à gauche, à droite et au centre de l’écran, à cause de la différence d’émission de lumière sur l’écran. La lecture d’un DVD ou l’utilisation d’une console de jeu peut avoir un effet similaire sur l’écran. Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie. • L’affichage d’images fixes de jeux vidéo et d’ordinateurs pendant plus longtemps qu’une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la “luminosité” et le “contraste” lors de l’affichage d’images fixes. © 2008 Samsung Electronics Co., Ltd. All rights reserved.

BN68-01518A-Fre-0410.indd 1

2008-04-10 �� 2:34:04

 Réglage et affichage de l’heure actuelle 23  Réglage du minuteur de mise en veille 23  Mises en marche et arrêt automatiques de votre téléviseur 24

 Liste des pièces 2

 Installation du support 2  Installation du support mural 2  Présentation du panneau de comman 3  Présentation du panneau de branchement 4  Présentation de la télécommande 6  Insertion des piles dans la télécommande 7  Mise en marche et arrêt 7  Mise en mode veille de votre téléviseur 7  Affichage des menus 8  Utilisation du bouton TOOLS 8  Plug & Play 9

DESCRIPTION DES FONCTIONS

 Choix de la langue 24  Mélodie / Mode éco 25  Sélection de la source 26  Modification du nom de la source d’entrée 27

REGLAGE DU PC REGLAGE DES CANAUX

 Mémorisation automatique des canaux 10  Mémorisation manuelle des canaux11  Ajout/Verrouillage de canaux 12  Organisation des canaux mémorisés 13  Attribution de noms aux canaux 13  Réception des canaux grâce à la syntonisation fine 14

 Changement de la norme Image 15  Réglage de l’image personnalisée 16  Reinitialisation des paramètres d’image à leur valeur par défaut 17  Configuration de l’option Image 18  Affichage Picture In Picture (PIP) 20

 Configuration de votre logiciel PC

(basée sur Windows XP) 28  Modes d’affichage 28  Configuration du téléviseur avec le PC 29

RECOMMANDATIONS D’UTILISATION

 Fonction de télétexte 30  Utilisation du verrouillage Kensington antivol (en fonction du modèle) 31  Dépannage : Avant de contacter le personnel du service d’assistance 32  Spécifications techniques et environnementales . 33

 Fonctions audio 21  Sélection du mode Son 22

Bouton d’accès rapide

BN68-01518A-Fre-0410.indd 1

2008-04-10 �� 2:34:04

Vérifiez que les éléments suivants sont inclus avec votre téléviseur LCD.

S’il manque des éléments, contactez votre revendeur.

Cordon Vis de pied / Piles Bouchon - Base d’alimentation X4 (AAA x 2) ♦ Manuel d’utilisation ♦ Carte de garantie ♦ Manuel de sécurité

Chiffon de nettoyage

♦ Cartes d’enregistrement

Carte de garantie/ Manuel de sécurité / Cartes d’enregistrement (Non disponibles dans tous les pays)

Selon le modèle, il se peut que le socle et les vis ne soient pas inclus.

1. Connectez votre téléviseur LCD et le support.

➣ Le téléviseur doit être soulevé par plusieurs personnes. ➣ Assurez-vous de distinguer la partie avant de la partie arrière du support lorsque vous les assemblez. 2. Fixez deux vis à l’emplacement 1 puis deux autres à l’emplacement 2. ➣ Mettez le produit à la verticale et serrez les vis. Si vous serrez les vis alors que le téléviseur LCD est à l’horizontale, il est possible qu’il penche d’un côté. ➣ Le socle est installé pour les modèles dont la taille de l’écran est de 37 pouces ou plus.

Les élements du support mural (vendus séparément) permettent de fixer le téléviseur au mur.

Pour plus d’informations sur l’installation du support mural, reportezvous aux instructions fournies avec les élements du support mural. Faites appel à un technicien pour installer la fixation murale. Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale. N’installez pas votre kit de montage mural lorsque votre téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter. ➣ Enlevez le support, bouchez l’orifice de la base et fermez à l’aide de deux vis. Français -

BN68-01518A-Fre-0410.indd 2

2008-04-10 �� 2:34:05

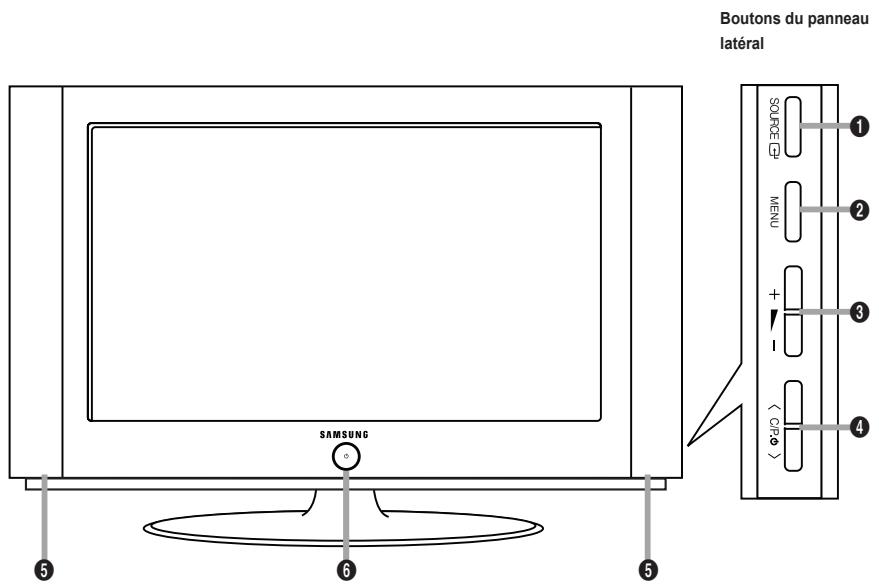

Présentation du panneau de comman

Boutons du panneau latéral

La couleur et la forme du produit peuvent varier en fonction du modèle.

Affiche un menu de toutes les sources d’entrée 6 (Alimentation) disponibles (TV, Ext., AV, Composant, PC, Permet d’allumer et d’éteindre le téléviseur. HDMI1, HDMI2). Dans le menu à l’écran, untilisez Témoin d’alimentation ce bouton de la même façon que le bouton Clignote et s’éteint lorsqu’il est sous tension et ENTER de votre télécommande. s’allume en mode Veille. 2 MENU Capteur de la télécommande Permet d’afficher le menu des fonctions de votre Dirigez la télécommande vers ce point du téléviseur sur l’écran. téléviseur. 3

Permet d’augmenter ou de baisser le volume.

Dans le menu à l’écran, utiliser les boutons de la même façon que les boutons  et  de la télécommande. 4 Permet de changer de canal. Dans le menu à l’écran, utiliser les boutons de la même façon que les boutons ▲ et ▼ de la télécommande. (Vous pouvez allumer votre téléviseur sans votre télécommande à l’aide de ces boutons.)

BN68-01518A-Fre-0410.indd 3

2008-04-10 �� 2:34:06

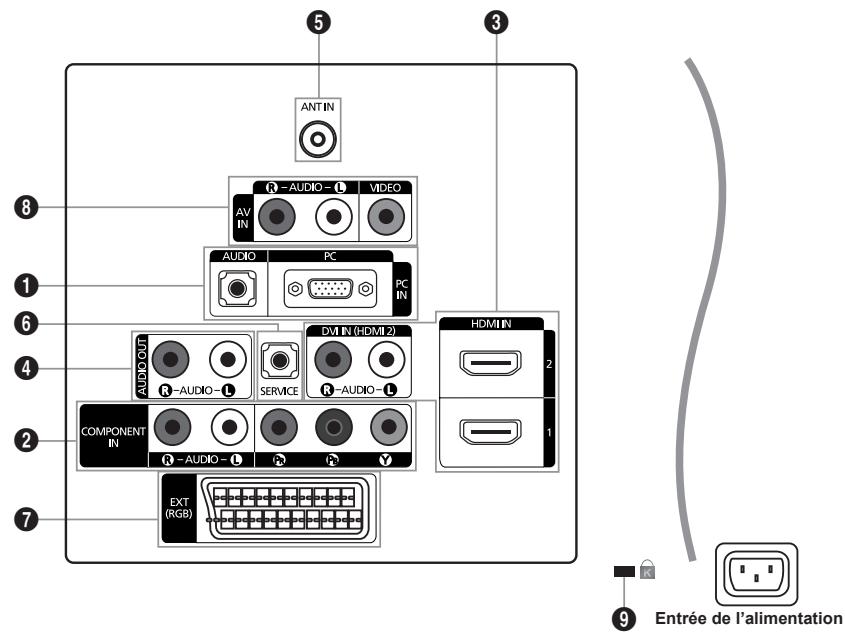

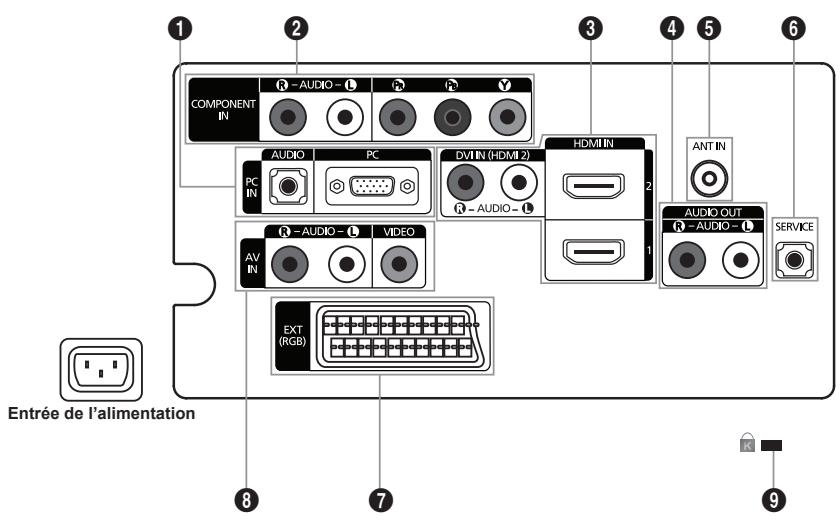

Présentation du panneau de branchement

Entrée de l’alimentation

Entrée de l’alimentation

La couleur et la forme du produit peuvent varier en fonction du modèle. .

Lorsque vous branchez un périphérique externe à votre téléviseur, assurez-vous que celui-ci est éteint.

Lorsque vous branchez un périphérique externe, faites correspondre les couleurs de la borne de connexion et du câble. Français -

BN68-01518A-Fre-0410.indd 4

2008-04-10 �� 2:34:06

1 PC IN [PC] / [AUDIO]

- Pour raccorder la prise de sortie vidéo et audio de votre PC. 2 COMPONENT IN - Branchez les câbles composants vidéo (en option) au connecteur de composant (“PR”, “PB”, “Y”) à l’arrière de votre téléviseur et les autres extrémités aux connecteurs de sortie vidéo du composant correspondants sur le lecteur DVD. - Si vous souhaitez brancher à la fois le boîtier décodeur et le (lecteur DVD), vous devez brancher le boîtier décodeur au (lecteur DVD) et le (lecteur DVD) au connecteur de composant (“PR”, “PB”, “Y”) de votre téléviseur. - Les connecteurs Y, PR et PB de vos appareils composants (lecteur DVD) sont parfois désignés par les lettres Y, B-Y et R-Y ou Y, Cb et Cr. - Branchez les câbles audio RCA (en option) sur la prise [R - AUDIO - L] située à l’arrière du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du lecteur DVD. 3 HDMI IN 1, HDMI IN 2 - Prend en charge les connexions entre des périphériques audio/vidéo compatibles HDMI (boîtiers décodeurs, lecteurs DVD). - Aucune connexion audio supplémentaire n’est nécessaire pour une connexion HDMI - HDMI. - Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 2. ➣ Qu’est-ce que HDMI ? - “High Definition Multimedia interface” permet la transmission de données vidéo numériques haute définition et plusieurs canaux de son numérique. - Le terminal HDMI/DVI prend en charge la connexion DVI vers un périphérique raccordé avec le câble adéquat (non fourni). La différence entre HDMI et DVI est que le périphérique HDMI est plus petit, est équipé de la fonction de codage HDCP (High Bandwidth Digital Copy Protection), et gère le son numérique multicanal. DVI IN (HDMI2) [R-AUDIO-L] - Sorties audio DVI pour périphériques externes. ➣ Modes pris en charge pour HDMI/DVI et Composant HDMI/DVI 50Hz HDMI/DVI 60Hz Composant

X X O X O O X X O O X O O O O O O O

4 AUDIO OUT[R-AUDIO-L]

- Branchez les câbles audio RCA au connecteur AUDIO OUT [R-AUDIO-L] situé à l’arrière de votre poste et aux connecteurs d’entrée audio correspondants sur l’amplificateur ou le système Home Cinema. 5 ANT IN Afin de retransmettre correctement les canaux de télévision, le téléviseur doit recevoir un signal depuis l’une des sources suivantes : - une antenne extérieure / un réseau de télévision câblée / un réseau par satellite. 6 SERVICE - Prise pour MAINTENANCE uniquement. 7 EXT Connecteur

Vidéo + Audio (L/R) Seule la sortie TV est disponible.

- Entrées ou sorties pour périphériques tels que des magnétoscopes, des lecteurs DVD, des consoles de jeux vidéo ou des lecteurs de vidéodisques.

BN68-01518A-Fre-0410.indd 5

2008-04-10 �� 2:34:07

8 AV IN [VIDEO] / [R-AUDIO-L]

- Branchez un câble RCA à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un Caméscope. - Branchez les câbles audio RCA sur la prise [R - AUDIO – L] du téléviseur et leurs autres extrémités sur les prises de sortie audio correspondantes du périphérique audio/vidéo.

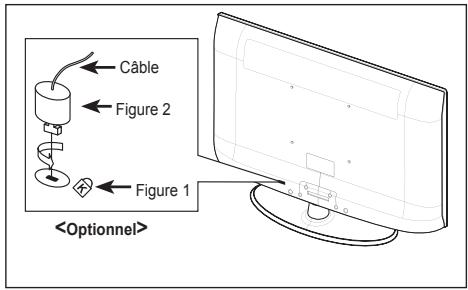

9 Verrouillage Kensington (en fonction du modèle)

- Le verrouillage Kensington (en option) est un dispositif utilisé pour fixer physiquement le système dans le cas d’une utilisation dans un endroit public. - Si vous désirez utiliser un dispositif de verrouillage, contactez le revendeur où vous avez acheté le téléviseur. - L’emplacement du verrou Kensington peut varier en fonction du modèle.

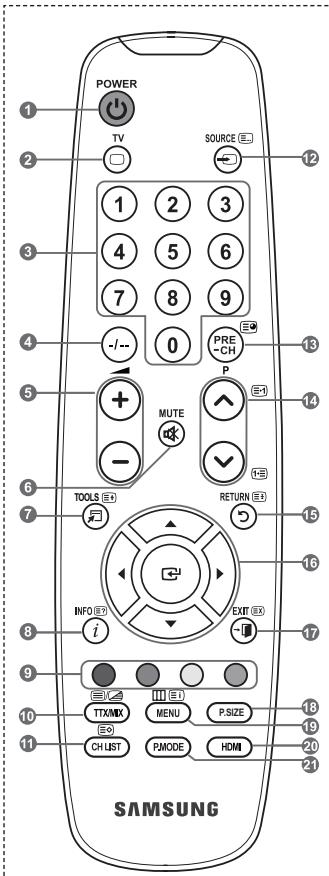

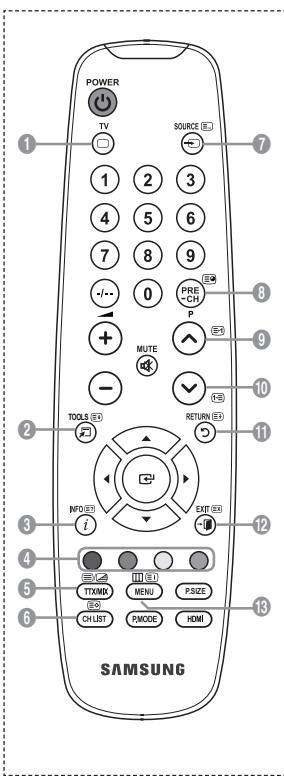

Présentation de la télécommande

1 Bouton de mise en veille du téléviseur. 2 Permet de sélectionner directement le mode TV Pavé numérique pour 3 �������������������� l’accès direct aux canaux. 4 Sélection de canaux à 1 ou 2 chiffres. 5 +: Augmentation du volume. -: Réduction du volume. Arrêt temporaire du son. 6 ������������������������ Permet de sélectionner 7 ����������������������� rapidement les fonctions fréquemment utilisées. 8 ������������������������� Affiche les informations relatives au programme en cours. 9 �������������������� Boutons de couleur : Utilisez ces boutons dans la liste des canaux, etc. ! Affiche la liste de canaux à l’écran Sélection de la source @ ����������������������� disponible. # Chaîne précédente. $ P<: chaîne suivante. P>: chaîne précédente. Revient au menu % ���������������� précédent. ^ ����������������������� Permet de commander le curseur dans le menu. & �������������������������� Permet de quitter le menu affiché à l’écran. * �������������������������� Sélection de la taille de l’image. ( ���������������������� Pour afficher le menu principal à l’écran. ) ��������������������������� Sélectionne directement le mode HDMI. a ��������������������������� Sélection de l’effet sonore

2 Quitte l’affichage télétexte. 7 Sélection de la taille du télétexte. 8 Activation du télétexte. 9 Sélection des rubriques Fastext. 0 Choisissez Teletext, Double, ou Mix. ! Mémorisation télétexte. @ Sélection du mode télétexte. (LIST/FLOF) # Page secondaire télétexte. $ P<: page télétexte suivante. P>: page télétexte précédente. % Pause télétexte. & Annulation du télétexte. ( Index télétexte.

TOOLS P.SIZE Une lumière intense peut affecter le bon fonctionnement de la télécommande.

BN68-01518A-Fre-0410.indd 6

2008-04-10 �� 2:34:07

Insertion des piles dans la télécommande

1. Soulevez le couvercle situé à l’arrière de la télécommande comme indiqué sur la figure. 2. Placez-y deux piles AAA. ➣ Assurez-vous que les pôles “+” et “-” des piles correspondent au schéma situé à l’intérieur du compartiment. 3. Remettez le couvercle en place. ➣ Retirez les piles et stockez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant longtemps.

Si la télécommande ne fonctionne pas :

1. Le téléviseur est-il sous tension ? 2. Les bornes + et - des piles ne sont-elles pas inversées ? 3. Les piles sont-elles déchargées ? 4. Le cordon d’alimentation est-il débranché ou y a-t-il une panne de courant ? 5. Une lampe fluorescente ou néon est-elle allumée à proximité ?

Mise en marche et arrêt

Le câble relié au secteur est fixé à l’arrière du téléviseur/moniteur. 1. Branchez le cordon d’alimentation sur une prise secteur appropriée. ➣ Le voyant de veille s’allume sur le téléviseur. 2. Appuyez sur le bouton de votre téléviseur. ➣ Vous pouvez également appuyer sur le bouton POWER ou sur le bouton TV de votre télécommande pour allumer le téléviseur. ➣ Le dernier canal que vous avez regardé est automatiquement re-sélectionné. 3. Appuyez sur le bouton numérique (de 0 à 9) ou le bouton canal suivant/précédent (</>) de la télécommande ou sur le bouton de votre téléviseur. ➣ Lorsque vous allumez le téléviseur pour la première fois, vous devrez choisir la langue dans laquelle vous souhaitez que les menus s’affichent. 4. Pour éteindre votre téléviseur, appuyez de nouveau sur le bouton POWER .

Mise en mode veille de votre téléviseur

Vous pouvez mettre votre téléviseur en mode Veille afin de réduire la consommation électrique. Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple). 1. Appuyez sur le bouton POWER de la télécommande. ➣ L’écran s’éteint et un voyant de veille rouge apparaît sur votre téléviseur. 2. Pour rallumer le téléviseur, appuyez de nouveau sur le bouton POWER , les boutons numériques (de 0 à 9), le bouton TV ou les boutons canal suivant/précédent (</>). ➣ Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous êtes en vacances par exemple). Il est conseillé de débrancher le téléviseur du secteur et de l’antenne.

BN68-01518A-Fre-0410.indd 7

2008-04-10 �� 2:34:07

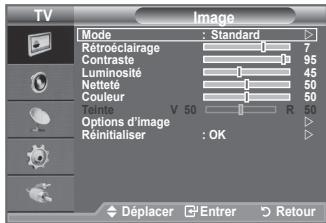

Une fois l’appareil allumé, appuyez sur le bouton MENU.

Le menu principal apparaît à l’écran. Plusieurs icônes s’affichent sur le côté gauche du menu: Image, Son, Canal, Configuration, Entrée. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner l’une des icônes. Appuyez ensuite sur le bouton ENTER pour accéder au sous-menu de l’icône. 3. Appuyez sur le bouton EXIT pour quitter le menu. ➣ Les menus disparaissent de l’écran après environ une minute.

: Standard  Rétroéclairage 7 Contraste 95 TOOLS Luminosité 45 Netteté 50 Couleur 50 Teinte V 50 R 50 Options d’image  Réinitialiser : OK 

P.SIZE Utilisation du bouton TOOLS Vous pouvez utiliser le bouton TOOLS pour sélectionner simplement et rapidement les fonctions que vous utilisez le plus souvent. Le menu “Outils” change en fonction du mode d’entrée externe affiché.

Utilisation du bouton TOOLS.

Le menu “Outils” s’affiche. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un menu. Appuyez sur les boutons ▲/▼/◄/►/ENTER pour afficher, changer ou utiliser les éléments sélectionnés. Pour une description plus détaillée de chaque fonction, reportez-vous à la page correspondante. ♦ Mode Image , Reportez-vous aux pages 15 ♦ Mode Son, Reportez-vous aux pages 21 ♦ Veille, Reportez-vous aux pages 23 ♦ SRS TS XT, Reportez-vous aux pages 21 ♦ Mode éco., Reportez-vous aux pages 25 ♦ Dual l-ll, Reportez-vous aux pages 22 ♦ PIP, Reportez-vous aux pages 20 ♦ Réglage Automatique, Reportez-vous aux pages 29

Mode Image ◄ Mode Son : Veille : SRS TS XT : Mode éco. : Dual l-ll :

Personnalisé Arrêt Arrêt Arrêt Mono

TOOLS P.SIZE Français -

BN68-01518A-Fre-0410.indd 8

2008-04-10 �� 2:34:08

Lorsque vous allumez le téléviseur pour la première fois, plusieurs réglages de base s’effectuent l’un après l’autre de manière automatique. Les réglages disponibles sont les suivants : 1. Appuyez sur le bouton POWER de la télécommande. Le message “Start Plug & Play”. s’affiche et la mention “OK” est sélectionnée. 2. Sélectionnez la langue souhaitée en appuyant sur le bouton  ou . Appuyez sur le bouton ENTER pour confirmer votre choix.

3. Appuyez sur les boutons  ou  pour sélectionner “Enr. démo” ou “Util. domicile”, puis sur le bouton ENTER .

➣ Nous vous recommandons de régler le téléviseur sur le mode “Util. domicile” pour une meilleure qualité d’image dans votre environnement personnel. ➣ Le mode “Enr. démo” n’est prévu que pour un usage en magasins. ➣ Si l’unité est accidentellement définie sur le mode “Enr. démo” et que vous souhaitez revenir au mode “Util. domicile” (Standard): Appuyez sur le bouton Volume du téléviseur. Lorsque l’OSD du volume s’affiche, appuyez pendant 5 secondes sur le bouton MENU du téléviseur. 4. Le message “Vérifier l’entrée de l’antenne.” s’affiche s’affiche et la mention “OK” est alors sélectionnée. Appuyer sur le bouton ENTER . ➣ Veuillez vérifier que le câble de l’antenne est correctement branché. 5. Sélectionnez le pays souhaité en appuyant sur le bouton  ou . Appuyez sur le bouton ENTER pour confirmer votre choix. 6. Le menu “Mémorisation Auto” s’affiche et l’option “Démarrer” est sélectionnée. Appuyez sur le bouton ENTER . ➣ La recherche de canaux démarrera et se terminera automatiquement. ➣ Une fois que tous les canaux disponibles sont mémorisés, le menu “Réglage Horloge” s’affiche. ➣ Appuyez sur le bouton ENTER à tout moment pour interrompre la mémorisation. 7. Appuyez sur le bouton ENTER . Sélectionnez “Mois”, “Date”, “Année”, “Heure” ou “Minute” en appuyant sur le bouton  ou . Sélectionnez les “Mois”, “Date”, “Année”, “Heure” ou “Minute” en appuyant sur le bouton  ou . ➣ Vous pouvez également définir les paramètres “Mois”, “Date”, “Année”, “Heure” et “Minute” à l’aide du pavé numérique de la télécommande. 8. Appuyez sur le bouton ENTER pour confirmer votre réglage. Le message “Profitez de votre visionnage” s’affiche. Lorsque vous avez terminé, appuyez sur le bouton ENTER . ➣ Même sans pression sur le bouton ENTER , le message disparaît automatiquement après quelques secondes.  Langue : Sélectionnez votre langue.  Pays: Sélectionnez votre pays.  Mémorisation Auto : Balaie et mémorise automatiquement tous les canaux disponibles dans votre zone.  Réglage Horloge : Pour régler l’heure actuelle du téléviseur.

BN68-01518A-Fre-0410.indd 9

2008-04-10 �� 2:34:09

Si vous souhaitez réinitialiser cette fonction...

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou  pour sélectionner “Configuration” puis appuyez sur le bouton ENTER . 2. Appuyez de nouveau sur le bouton ENTER pour sélectionner le mode “Plug & Play”. Pour plus d’informations concernant le réglage des options, reportez-vous à la page 9. ➣ La fonction “Plug & Play” est uniquement disponible en mode TV.

Plug & Play Langue : Français Horloge Mélodie : Arrêt Mode éco. : Arrêt

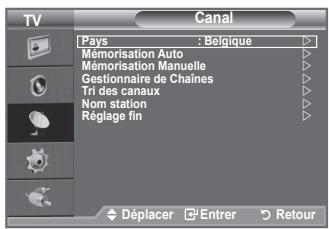

Mémorisation automatique des canaux

Vous pouvez chercher les plages de fréquence disponibles par

Canal TV balayage (leur disponibilité dépend de votre pays). Pays : Belgique  Mémorisation Auto  Il est possible que les numéros de programme attribués Mémorisation Manuelle  Gestionnaire de Chaînes  automatiquement ne correspondent pas aux numéros de Tri des canaux  programme souhaités ou réels. Vous pouvez toutefois trier les Nom station  Réglage fin  numéros manuellement et supprimer les canaux que vous ne souhaitez pas regarder. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur les boutons  ou  pour sélectionner “Canal” puis Déplacer Entrer Retour appuyez sur le bouton ENTER . 2. Appuyez sur le bouton ENTER pour sélectionner “Pays”. 3. Sélectionnez le pays approprié en appuyant sur les boutons  ou . Appuyez sur le bouton ENTER pour confirmer votre choix. 4. Appuyez sur les boutons  ou  pour sélectionner “Mémorisation Auto” puis appuyez sur le bouton ENTER . 5. Appuyez sur le bouton ENTER . ➣ Le téléviseur commence à mémoriser tous les canaux disponibles. ➣ Appuyez sur le bouton ENTER à tout moment pour interrompre le processus de mémorisation et retourner au menu “Canal”. 6. Une fois que tous les canaux disponibles sont mémorisés, le menu “Tri des canaux” s’affiche. (Reportez-vous aux pages 13)

BN68-01518A-Fre-0410.indd 10

2008-04-10 �� 2:34:10

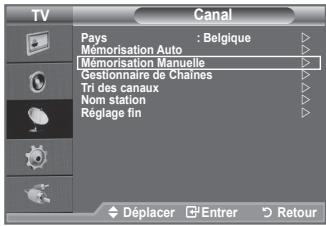

Mémorisation manuelle des canaux

Vous pouvez mémoriser les canaux de télévision, y compris ceux reçus via les réseaux câblés. Lors de la mémorisation manuelle des canaux, vous pouvez choisir : ♦ de mémoriser ou non chaque canal trouvé . ♦ le numéro du programme qui vous servira à identifier chaque canal mémorisé.

: Belgique Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

1. Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mémorisation Manuelle”, puis appuyez sur le bouton ENTER . 3. Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER .

Mémorisation Manuelle

Programme Système de Couleur Système Sonore Canal Recherche Mémoriser

4. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER .

Appuyez sur le bouton EXIT pour quitter le menu.

: Auto. : BG :S6 : 140 MHz :?

♦ P rogramme (numéro de programme à attribuer à une chaîne)

− Appuyez sur le bouton ▲ ou ▼ jusqu’à ce que vous trouviez le numéro correct. V ous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9). ystème de Couleur: Auto./PAL/SECAM/NTSC4.43 ♦ S − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme de couleurs désirée. ♦ Système Sonore: BG/DK/I/L − Appuyez sur le bouton ▲ ou ▼ pour sélectionner la norme audio désirée. Canal (si vous connaissez le numéro de la chaîne à mémoriser) ♦ − Appuyez sur le bouton ▲ ou ▼ pour sélectionner C (canal hertzien) ou S (canal câblé). − Appuyez sur le bouton ►, puis sur le bouton ▲ ou ▼ pour sélectionner le numéro de votre choix. V ous pouvez également sélectionner le numéro de canal directement en appuyant sur le pavé numérique (0~9). S’il n’y a aucun son ou si le son est anormal, re-sélectionnez la norme son désirée. Recherche (lorsque vous ne connaissez pas les numéros de chaîne) ♦ − Appuyez sur le bouton ▲ ou ▼ pour démarrer la recherche. − Le syntoniseur balaie la plage de fréquences jusqu’à ce que vous receviez la première chaîne ou la chaîne que vous avez sélectionnée à l’écran. ♦ Mémoriser (permet de mémoriser la chaîne et le numéro de programme correspondant) − Sélectionnez “OK” en appuyant sur le bouton ENTER . Mode Canal − P (Mode Programme) : A la fin du réglage, des numéros de position compris entre P00 et P99 sont attribués aux stations de radiodiffusion de votre zone. Dans ce mode, vous pouvez sélectionner un canal en saisissant son numéro de position. − C (mode chaîne hertzienne) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacune des stations de télédiffusion. − S (mode chaîne câblée) : dans ce mode, vous pouvez sélectionner un canal en saisissant le numéro attribué à chacun des canaux câblés.

BN68-01518A-Fre-0410.indd 11

2008-04-10 �� 2:34:10

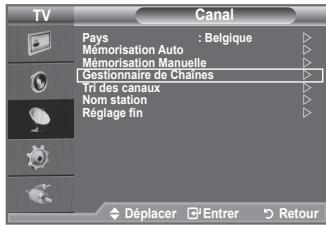

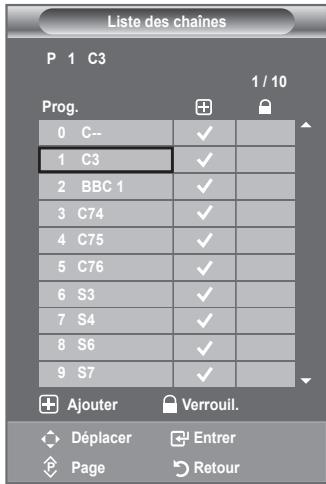

Ajout/Verrouillage de canaux

A l’aide de la fonction Gestionnaire de Chaînes, vous pouvez aisément verrouiller ou ajouter des canaux. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Canal”, puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Gestionnaire de Chaînes”, puis appuyez sur le bouton ENTER . ♦ Ajout de canaux A l’aide de la fonction “Liste des chaînes”, vous pouvez aisément ajouter des canaux. 3. Sélectionnez “Liste des chaînes” en appuyant sur le bouton ENTER . 4. Passez au champ ( ) en appuyant sur les boutons ▲, ▼, ◄� ou ►, ������������������������������������������������������������ sélectionnez un canal à ajouter et appuyez sur le bouton ENTER pour l’ajouter. ➣ Si vous appuyez à nouveau sur le bouton ENTER , le symbole ( ) à côté du canal disparaît et le canal n’est pas ajouté.

“ ” est actif lorsque “Verrouillage Parental” est définie sur

: Belgique Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

Gestionnaire de Chaînes

TV Liste des chaînes

Verrouillage Parental : Arrêt

P 1 C3 1 / 10 Prog. 0

♦ Verrouillage de canaux

1 C3 Cette fonction, qui bloque la vidéo et coupe le son, vous permet 2 BBC 1 d’éviter toute utilisation non autorisée, par des enfants par 3 C74 exemple, qui pourraient visionner des programmes ne leur 4 C75 étant pas destinés. 5 C76 5. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Verrouillage 6 S3 Parental”, puis appuyez sur le bouton ENTER . 7 S4 6. Sélectionnez “Marche” en appuyant sur le bouton ▲ ou ▼, 8 S6 puis appuyez sur le bouton ENTER . 9 S7 7. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Liste des Ajouter Verrouil. chaînes”, puis appuyez sur le bouton ENTER . Déplacer Entrer 8. Passez au champ “� ” en ������������������������������������ appuyant sur les boutons ▲, ▼, ◄ Page Retour ou ►, ��������������������������������������������������������� sélectionnez un canal à verrouiller et appuyez sur le bouton ENTER pour l’ajouter. TOOLS ➣ Si vous appuyez à nouveau sur le bouton ENTER , le symbole ( ) à côté du canal disparaît et le verrouillage du canal est annulé. ➣ Un écran bleu s’affiche lorsque le verrouillage parental est activé. 9. Appuyez sur le bouton EXIT pour quitter le menu. ➣ Sélectionnez “Marche” ou “Arrêt” dans “Verrouillage Parental” pour que les canaux définis sur “ ” soient actifs ou inactifs. Vous pouvez sélectionner ces options en appuyant sur le bouton CH LIST de votre télécommande.

P.SIZE Français - 12

BN68-01518A-Fre-0410.indd 12

2008-04-10 �� 2:34:11

Organisation des canaux mémorisés

Cette opération vous permet de changer les numéros de programme des canaux mémorisés. Cette opération peut s’avérer nécessaire après l’utilisation de la mémorisation automatique. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou  pour sélectionner “Canal” puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton  ou  pour sélectionner “Tri des canaux” puis appuyez sur le bouton ENTER . 3. Sélectionnez le numéro de la chaîne à modifier en appuyant sur le bouton ▲ ou ▼. Appuyez sur le bouton ENTER . ➣ Le numéro du canal sélectionné et le nom passent au côté droit. 4. Sélectionnez le numéro de programme vers lequel déplacer la chaîne en appuyant sur le bouton ▲ ou ▼. 5. Appuyez sur le bouton ENTER . La chaîne est déplacée vers sa nouvelle position et toutes les autres chaînes sont replacées en conséquence. 6. Répétez les étapes 3 à 5 pour enregistrer un autre canal. 7. Appuyez sur le bouton EXIT pour quitter le menu.

Pays : Belgique Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

Attribution de noms aux canaux

Les noms de canaux sont attribués automatiquement lorsque des informations sur les canaux sont diffusées. Ces noms peuvent être modifiés, ce qui vous permet d’attribuer ceux de votre choix. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton  ou  pour sélectionner “Nom station” puis appuyez sur le bouton ENTER . 3. Si nécessaire, sélectionnez le canal auquel vous souhaitez attribuer un nouveau nom en appuyant sur le bouton  ou . Appuyez sur le bouton ENTER . ➣ La barre de sélection s’affiche autour de la case du nom. 4. Pour… Alors… Sélectionner une lettre, un nombre ou un symbole

Appuyez sur le bouton

Passer à la lettre suivante

Appuyez sur le bouton 

Revenir à la lettre précédente

Appuyez sur le bouton 

Appuyez sur le bouton

Pays : Belgique Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

Les caractères suivants sont disponibles : Les lettres de l’alphabet (A~Z) / les nombres (0~9) / les caractères spéciaux (+, -, *, /, espace)

5. Répétez les étapes 3 à 4 pour chaque canal auquel attribuer un nouveau nom. 6. Appuyez sur le bouton EXIT pour quitter le menu. Français - 13

BN68-01518A-Fre-0410.indd 13

2008-04-10 �� 2:34:12

Réception des canaux grâce à la syntonisation fine

Utilisez la syntonisation précise pour régler manuellement un canal spécifique en vue d’une réception optimale. 1. Utilisez le pavé numérique pour sélectionner directement le canal à régler. 2. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou pour sélectionner “Canal” puis appuyez sur le bouton ENTER . 3. Appuyez sur le bouton  ou  pour sélectionner “Réglage fin” puis appuyez sur le bouton ENTER . 4. Appuyez sur le bouton  ou  pour effectuer une syntonisation précise. Appuyez sur le bouton ENTER . 5. Appuyez sur le bouton EXIT pour quitter le menu. ➣ Les canaux réglés et mémorisés sont repérés par un astérisque “*” placé à droite de leur numéro dans la bannière des canaux. Le numéro du canal devient rouge. ➣ Pour réinitialiser le réglage, sélectionnez “Réinitialiser” à l’aide du bouton  ou , puis appuyez sur le bouton ENTER .

Pays : Belgique Mémorisation Auto Mémorisation Manuelle Gestionnaire de Chaînes Tri des canaux Nom station Réglage fin

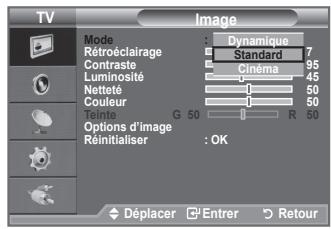

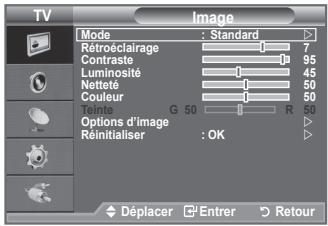

Changement de la norme Image

Vous pouvez sélectionner le type d’image qui correspond le mieux à vos exigences d’affichage. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ENTER pour sélectionner “Image”. 2. Appuyez de nouveau sur le bouton ENTER pour sélectionner “Mode”. 3. Appuyez sur le bouton  ou  pour sélectionner l’effet d’image souhaité. Appuyez sur le bouton ENTER . 4. Appuyez sur le bouton EXIT pour quitter le menu. ♦ Dynamique :Sélectionnez l’image pour un affichage haute définition dans une pièce claire. ♦ Standard :Sélectionnez l’image pour un affichage optimal dans un environnement normal. ♦ Cinéma :Sélectionnez l’image pour un affichage agréable dans une pièce sombre.

: Standard  Rétroéclairage 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte G 50 R 50 Options d’image  Réinitialiser : OK 

Mode : Standard Dynamique Rétroéclairage 7 Standard Contraste 95 Cinéma Luminosité 45 TOOLS Netteté 50 Couleur 50 Teinte G 50 R 50 Options d’image Réinitialiser

: OK Le mode Image doit être réglé séparément pour chaque source d’entrée.

Vous pouvez également appuyer sur le bouton P.MODE de la télécommande pour sélectionner un des paramètres d’image.

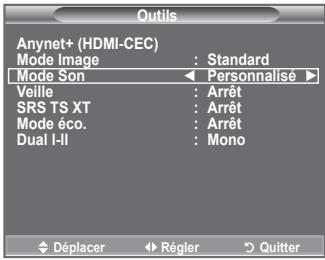

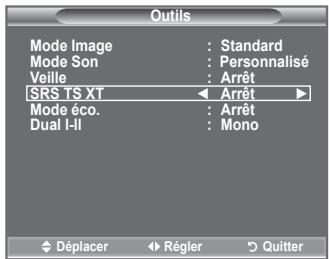

P.SIZE Réglage simple

1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton  ou  pour sélectionner “Mode Image”. 3. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de votre choix. 4.

Mode Image ◄ Mode Son : Veille : SRS TS XT : Mode éco. : Dual l-ll :

Personnalisé Arrêt Arrêt Arrêt Mono

Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

BN68-01518A-Fre-0410.indd 15

2008-04-10 �� 2:34:14

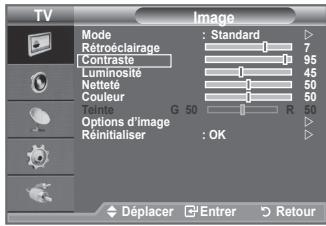

Réglage de l’image personnalisée

Votre téléviseur dispose de plusieurs réglages qui vous permettent de contrôler la qualité de l’image. 1. Pour sélectionner l’effet d’image requis, suivez les instructions 1 à 3 du chapitre “Changement de la norme Image”. (à la page 15.) 2. Appuyez sur le bouton  ou  pour sélectionner un élément spécifique. Appuyez sur le bouton ENTER . 3. Appuyez sur le bouton  ou  pour augmenter ou diminuer la valeur d’un élément spécifique. Appuyez sur le bouton ENTER . 4. Appuyez sur le bouton EXIT pour quitter le menu. ♦ Rétroéclairage : Permet de régler la luminosité de l’écran en réglant la luminosité du rétroéclairage LCD. (0~10) ♦ Contraste : Permet de régler la luminosité et les ombres entre les objets et l’arrière plan. ♦ Luminosité : R ègle la luminosité de l’écran. ♦ Netteté : Permet de régler les contours de l’objet pour les rendre plus nets ou plus ternes. ♦ Couleur : P ermet de régler les couleurs, les éclaircit ou les assombrit. ♦ Teinte : Permet d’ajuster la couleur des objets, de les rendre plus rouges ou verts pour un air plus naturel.

: Standard  Rétroéclairage 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte G 50 R 50 Options d’image  Réinitialiser : OK 

Les valeurs réglées sont mémorisées en fonction du mode Image sélectionné.

En mode PC, vous ne pouvez modifier que les options “Rétroéclairage”, “Contraste” et “Luminosité”. (26, 32, 37 pouces) En mode PC, vous ne pouvez modifier que les options “Contraste” et “Luminosité”. (40 pouces) En mode TV, Ext., AV du système PAL, vous ne pouvez pas utiliser la fonction “Teinte”. Vous pouvez réinitialiser la valeur par défaut des paramètres d’image en sélectionnant “Réinitialiser”. (Voir “Reinitialisation des paramètres d’image à leur valeur par défaut” à la page 17) L’énergie consommée pendant le fonctionnement peut être sensiblement réduite en baissant le niveau de luminosité de l’image. Cela réduira le coût de fonctionnement général.

BN68-01518A-Fre-0410.indd 16

2008-04-10 �� 2:34:14

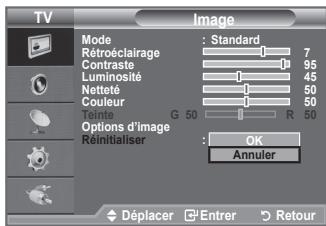

Reinitialisation des paramètres d’image à leur valeur par défaut.

Vous pouvez réinitialiser la valeur par défaut des paramètres TV d’image. 1. Pour sélectionner l’effet d’image souhaité, suivez les instructions 1 à 3 du chapitre “Changement de la norme Image” à la page 15. 2. Appuyez sur le bouton  ou  pour sélectionner “Réinitialiser” puis appuyez sur le bouton ENTER . 3. Appuyez sur le bouton  ou  pour sélectionner “OK” ou “Annuler”. Appuyez sur le bouton ENTER . 4. Appuyez sur le bouton EXIT pour quitter le menu. ➣ La fonction “Réinitialiser” est configurée pour tous les modes d’image.

Mode : Standard Rétroéclairage 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte G 50 R 50 Options d’image Réinitialiser : OK OK Annuler

BN68-01518A-Fre-0410.indd 17

2008-04-10 �� 2:34:14

Configuration de l’option Image

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ENTER pour sélectionner “Image”. 2. Appuyez sur le bouton  ou  pour sélectionner "Options d’image" puis appuyez sur le bouton ENTER . 3. Sélectionnez l’option requise en appuyant sur le bouton  ou  puis appuyez sur le bouton ENTER . 4. Lorsque vous êtes satisfait de la configuration, appuyez sur le bouton ENTER . 5. Appuyez sur le bouton EXIT pour quitter le menu. ➣ En mode PC, vous ne pouvez modifier que les options “Nuance Coul.” et “Taille” dans le menu “Options d’image”.

Mode : Standard  Rétroéclairage 7 Contraste 95 Luminosité 45 Netteté 50 Couleur 50 Teinte G 50 R 50 Options d’image  Réinitialiser : OK 

Nuance Coul. Taille Mode écran NR numérique HDMI Black Level

: 16/9 auto : 16:9 : Auto. : Normal

♦ Nuance Coul.: Froide2/Froide1/Normal/Chaude1/Chaude2

Vous pouvez sélectionner la nuance de couleur la plus agréable au regard. ➣ Les valeurs réglées sont mémorisées en fonction du mode Déplacer Entrer Retour Image sélectionné. ➣ “Chaude1” ou “Chaude2” est activé uniquement lorsque le mode d’image est défini sur “Cinéma”. ♦ Taille: 16/9 auto/16:9/Zoom large/Zoom/4:3/Scan uniquement Vous pouvez sélectionner la taille d’image qui correspond le mieux à vos besoins d’affichage. ♦ 16/9 auto : R ègle automatiquement la taille de l’image au format “16:9”. ♦ 16:9 : Règle la taille de l’image sur 16:9 de façon appropriée pour les DVD ou la diffusion au format cinémascope. ♦ Zoom large : Donnez à l’image une taille supérieure à 4:3. ♦ Zoom : A grandit l’image en 16:9 (dans la direction verticale) pour l’adapter à la taille de l’écran. ♦ 4:3: C’est le paramètre par défaut pour un film cinéma ou de la diffusion normale. ♦ Scan uniquement : U tilisez la fonction pour voir l’intégralité de l’image sans coupure lors de les signaux HDMI (720p/1080i) ou Composant (1080i) sont entrés.

La fonction “16/9 auto” est uniquement disponible en mode “TV”, “Ext”, et “AV”.

En mode PC, seuls les modes “16:9” et “4:3” peuvent être sélectionnés. Vous pouvez effectuer des réglages pour chaque appareil externe connecté à une entrée du téléviseur et les enregistrer. Une rémanence temporaire peut se produire lorsque vous affichez une image statique pendant une ou deux heures sur l’écran du téléviseur. Lorsque le mode Double ( , ) a été défini sur PIP, le paramètre Picture Size (Taille de l’image) ne peut pas être réglé. Zoom large: Déplacez l’image vers le haut ou vers le bas à l’aide du bouton ▲ ou ▼ après avoir sélectionné en appuyant sur le bouton ► ou ENTER . en appuyant sur le bouton ◄ ou ►. Utilisez le bouton ▲ ou ▼ pour déplacer Zoom: Sélectionnez l’image en haut et en bas. Après avoir sélectionné , utilisez le bouton ▲ ou ▼ pour agrandir TOOLS ou réduire la hauteur de l’image. Après avoir sélectionné l’option “Scan uniquement” en mode HDMI (1080i) ou Composant (1080i): Sélectionnez à l’aide du bouton ◄ ou ►. Utilisez le bouton ▲, ▼, ◄ ou ► pour déplacer l’image. Réinitialiser: appuyez sur le bouton ◄ ou ► pour sélectionner “Réinitialiser”, puis sur le bouton ENTER . Vous pouvez initialiser le réglage.

Vous pouvez sélectionner ces options simplement en appuyant sur le bouton P.SIZE de votre télécommande.

P.SIZE Français - 18

BN68-01518A-Fre-0410.indd 18

2008-04-10 �� 2:34:15

♦ Mode écran: 16:9/Zoom large/Zoom/4:3

Lorsque vous fixez la taille de l’image à 16/9 auto sur un téléviseur 16:9, vous pouvez déterminer la taille selon laquelle vous voulez afficher une image 4:3 WSS (service d’écran large) ou rien. Chaque pays européen emploie une taille d’image ; cette fonction permet aux utilisateurs de sélectionner la leur. ♦ 16:9: Pour régler l’image en mode 16:9 large. ♦ Zoom large: Donnez à l’image une taille supérieure à 4:3. ♦ Zoom: Agrandit la taille de l’image sur l’écran dans le sens vertical. ♦ 4:3: Règle l’image en mode Normal, c’est-à-dire en 4:3.

Cette fonction est uniquement disponible en mode “16/9 auto” .

Cette fonction n’est pas disponible en mode “PC”, “Composant” ou “HDMI”.

♦ NR numérique: Arrêt/Bas/Moyen/Elevé/Auto.

Si le signal de radiodiffusion reçu est faible, vous pouvez activer la fonction Digital Noise Reduction pour favoriser la réduction d’images fantômes ou statiques qui peuvent apparaître à l’écran. ➣ Lorsque le signal est faible, sélectionnez une autre option jusqu’à obtention de la meilleure image possible. ♦ Niveau noir HDMI: Normal/Bas Vous pouvez choisir le niveau de noir sur l’écran pour régler la profondeur de l’écran. ➣ Cette fonction n’est active que lorsque l’entrée externe se connecte à HDMI (signaux RVB).

BN68-01518A-Fre-0410.indd 19

2008-04-10 �� 2:34:15

Affichage Picture In Picture (PIP)

Vous pouvez afficher une image secondaire dans l’image principale du programme télévisé ou de l’entrée vidéo. De cette manière, vous pouvez regarder ou surveiller le programme télévisé ou l’entrée vidéo depuis n’importe quel équipement branché tout en regardant l’image principale. 1. 2. 3. 4. 5.

Appuyez sur le bouton MENU pour afficher le menu.

Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration” puis appuyez sur le bouton ENTER . Appuyez sur le bouton ▲ ou ▼ pour sélectionner “PIP” puis appuyez sur le bouton ENTER . Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER . Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER . Appuyez sur le bouton EXIT pour quitter le menu. Il est possible que l’image dans la fenêtre PIP devienne légèrement moins naturelle lorsque vous utilisez

Plug & Play Langue : Français Horloge Mélodie : Arrêt Mode éco. : Arrêt

Mode Image Mode Son Veille SRS TS XT Mode éco.

: Personnalisé : Arrêt : Arrêt : Arrêt

Vous pouvez activer ou désactiver la fonction PIP.

1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “PIP”, puis appuyez sur le bouton ENTER . 3. Appuyez sur le bouton ▲ ou ▼ pour sélectionner un élément spécifique. 4. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de votre choix. 5. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Vous pouvez sélectionner la source de l’image secondaire.

 Marche Source : TV Taille : Position : Programme : P1

/ ♦ Taille: Vous pouvez sélectionner la taille de l’image secondaire. ➣ Si l’image principale est en mode “HDMI”, l’option “Taille” est disponible. ♦ Position: / / / Vous pouvez sélectionner la position de l’image secondaire. ➣ En mode Double ( , ), l’option “Position” ne peut pas être sélectionnée. ♦ Programme Vous ne pouvez sélectionner une chaîne de l’image secondaire que si la “Source” est définie sur “TV”. Français - 20

BN68-01518A-Fre-0410.indd 20

2008-04-10 �� 2:34:17

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Son”, puis appuyez sur le bouton ENTER . 2. Sélectionnez l’option désirée en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER . 3. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER . 4. Appuyez sur le bouton EXIT pour quitter le menu. ♦M ode: Standard/Musique/Cinéma/Parole/Personnalisé Vous pouvez sélectionner le type d’effet sonore souhaité lorsque vous regardez un programme donné. Réglage simple 1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode Son”. 3. A ppuyez sur le bouton ◄ ou ► pour sélectionner le mode de son souhaité. 4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Mode : Personnalisé Egaliseur SRS TS XT : Arrêt Volume auto : Arrêt TV Speaker : Marche Sélection du son : Principal

Anynet+ (HDMI-CEC) Mode Image : Mode Son ◄ Veille : SRS TS XT : Mode éco. : Dual l-ll :

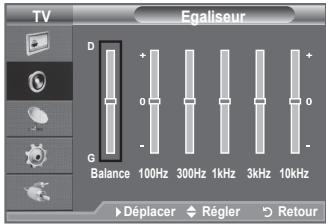

♦ Egaliseur: Balance/100Hz/300Hz/1kHz/3kHz/10kHz

Le téléviseur dispose de plusieurs paramètres qui vous permettent de régler la qualité du son. ➣ Si vous modifiez de quelque façon que ce soit ces paramètres, le mode de son bascule automatiquement sur “Personnalisé”.

Personnalisé ► Arrêt Arrêt Arrêt Mono

♦ SRS TS XT: Arrêt/Marche

Le TruSurround XT est une technologie SRS brevetée qui remédie au problème de la lecture du contenu d’un disque multicanal 5,1 sur deux haut-parleurs. Le TurSurround produit un son surround virtuel fascinant au moyen de n’importe quel système de lecture à deux haut-parleurs, dont les hautparleurs internes du téléviseur. Il s’adapte parfaitement à tous les formats multicanaux.

1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “SRS TS XT”. 3. A ppuyez sur le bouton ◄ ou ► pour sélectionner “Arrêt” ou “Marche”. 4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

Mode Image : Mode Son : Veille : SRS TS XT ◄ Mode éco. : Dual l-ll :

Personnalisé Arrêt Arrêt ► Arrêt Mono

TruSurround XT, SRS et le symbole sont des marques déposées de

SRS Labs, Inc. La technologie TruSurround XT est protégée par la licence de SRS Labs, Inc.

BN68-01518A-Fre-0410.indd 21

2008-04-10 �� 2:34:18

♦V olume auto: Arrêt/Marche

Chaque station d’émission possède ses propres conditions de signal et il n’est donc pas facile de régler le volume chaque fois que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume du canal désiré en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible. ♦T V Speaker: Arrêt/Marche Pour entendre le son par l’intermédiaire de haut-parleurs séparés, désactivez l’amplificateur interne. ➣ Les boutons +, - et MUTE ne fonctionnent pas lorsque le paramètre “TV Speaker” est défini sur “Arrêt”. ➣ Seule l’option “Sélection du son” (en mode PIP) est alors disponible dans le menu Sound. ♦ Sélection du son: Principal/Secondaire Lorsque la fonction PIP est activée, vous pouvez écouter le son accompagnant l’image secondaire. − Principal: Pour écouter le son accompagnant l’image principale. − Secondaire: Pour écouter le son accompagnant l’image secondaire.

Sélection du mode Son

Vous pouvez configurer le mode sonore dans le menu “Outils”. Lorsque vous réglez cette option sur “Dual I-II”, le mode sonore actuel est affiché à l’écran. 1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Dual I-II". 3. Appuyez sur le bouton ◄ ou ► pour sélectionner l’option de votre choix. 4. Appuyez sur le bouton ENTER . Type Audio

Stéréo Dual Mono Stéréo

Mode Image : Mode Son : Veille : SRS TS XT : Mode éco. : Dual l-ll ◄

Personnalisé Arrêt Arrêt Arrêt Mono ►

Changement automatique DUAL 1

Si le signal stéréo est faible et qu’une permutation automatique se produit, passez alors en Mono.

Cette fonction n’est activée qu’en son stéréo. Elle est désactivée en mode mono. Cette fonction est uniquement disponible en mode TV.

BN68-01518A-Fre-0410.indd 22

2008-04-10 �� 2:34:18

Réglage et affichage de l’heure actuelle

Vous pouvez régler l’horloge du téléviseur de telle sorte que l’heure actuelle s’affiche lorsque vous appuyez sur le bouton INFO. Vous devez également régler l’heure si vous souhaitez utiliser les minuteurs de mise sous/hors tension. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou  pour sélectionner “Configuration” puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton  ou  pour sélectionner “Horloge” puis appuyez sur le bouton ENTER . 3. Appuyez sur le bouton ENTER pour sélectionner l’élément “Réglage Horloge”. 4. Pour… Appuyez sur... Naviguer entre les “Mois”, “Date”, “Année”, “Heure” ou “Minute”

Confirmer le paramètre

Bouton ENTER TV Configuration

Plug & Play Langue : Français Horloge Mélodie : Arrêt Mode éco. : Arrêt

5. Appuyez sur le bouton EXIT pour quitter le menu.

➣ Si vous débranchez le cordon d’alimentation, vous devrez régler à nouveau l’horloge. ➣ Vous pouvez également définir l’année, les mois, la date, les heures et les minutes en appuyant sur le pavé numérique de la télécommande.

Réglage du minuteur de mise en veille

Vous pouvez sélectionner une durée (entre 30 et 180 minutes) à l’issue de laquelle le téléviseur passe automatiquement en mode veille. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou  pour sélectionner “Configuration” puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton  ou  pour sélectionner “Horloge” puis appuyez sur le bouton ENTER . 3. Appuyez sur le bouton  ou  pour sélectionner “Veille” puis appuyez sur le bouton ENTER . 4. Appuyez à plusieurs reprises sur le bouton  ou  jusqu’à ce que l’heure souhaitée apparaisse (Arrêt, 30, 60, 90, 120, 150, 180). Appuyez sur le bouton ENTER . 5. Appuyez sur le bouton EXIT pour quitter le menu. ➣ Le téléviseur passe automatiquement en mode veille lorsque le minuteur atteint 0. Réglage simple 1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Veille”. 3. Appuyez sur le bouton ◄ ou ► pour sélectionner les minutes. 4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu.

BN68-01518A-Fre-0410.indd 23

Plug & Play Langue : Français Horloge Mélodie : Arrêt Mode éco. : Arrêt

Réglage Horloge Veille Minuteur 1 Minuteur 2 Minuteur 3

: Arrêt : 30 : 60 : 90 120 150 180

Mode Image : Mode Son : Veille ◄ SRS TS XT : Mode éco. : Dual l-ll :

Personnalisé Arrêt ► Arrêt Arrêt Mono

2008-04-10 �� 2:34:20

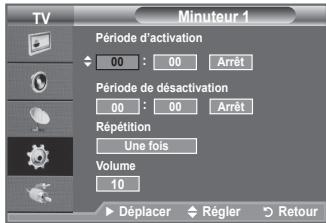

Mises en marche et arrêt automatiques de votre téléviseur

1. Appuyez sur le bouton MENU pour afficher le menu. Configuration TV Plug & Play Appuyez sur le bouton  ou  pour sélectionner “Configuration” Langue : Français Horloge puis appuyez sur le bouton ENTER . Mélodie : Arrêt Mode éco. : Arrêt 2. Appuyez sur le bouton  ou  pour sélectionner “Horloge” puis PIP appuyez sur le bouton ENTER . 3. Appuyez sur le bouton  ou  pour sélectionner “Minuteur 1”, “Minuteur 2” ou “Minuteur 3” puis appuyez sur le bouton ENTER . Déplacer Entrer Trois réglages différents de la minuterie Marche/Arrêt peuvent Minuteur 1 TV être effectués. Période d’activation 5 00 : ➣ Vous devez préalablement régler l’horloge. 00 Arrêt 6 Période de désactivation 4. Appuyez sur le bouton ◄ ou ► pour sélectionner l’élément : 00 Arrêt 00 désiré ci-dessous. Répétition Une fois Appuyez sur le bouton ▲ ou ▼ pour valider le réglage. Volume ♦P ériode d’activation : Sélectionnez les heures et les minutes 10 ainsi que “Marche”/”Arrêt”. (Pour activer le minuteur selon les ► Déplacer Régler réglages définis, choisissez “Marche”.) ♦P ériode de désactivation : Sélectionnez les heures et les minutes ainsi que “Marche”/”Arrêt”. (Pour activer le minuteur selon les réglages définis, choisissez “Marche”.) ♦R épétition : Choisissez “Une fois”, “Tous les jours”, “Lun - Ven”, “Lun - Sam” ou “Sam - Dim”. ♦ Volume : Sélectionnez le niveau du volume désiré lorsque le téléviseur s’allume.

Vous pouvez régler les heures et les minutes directement à l’aide du pavé numérique de la télécommande.

Mise hors tension automatique Lorsque vous réglez la minuterie sur “Marche”, le téléviseur s’éteint si aucune commande n’est activée dans les 3 heures qui suivent sa mise sous tension par la minuterie. Cette fonction est disponible uniquement lorsque la minuterie est définie sur “Marche”; elle permet d’éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.

Lorsque vous utilisez le téléviseur/moniteur pour la première fois, vous devez sélectionner la langue utilisée pour afficher les menus et les indications. 1. Appuyez sur le bouton MENU pour afficher le menu à l’écran. Appuyez sur le bouton  ou  pour sélectionner “Configuration” puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton  ou  pour sélectionner “Langue” puis appuyez sur le bouton ENTER . 3. Sélectionnez la langue souhaitée en appuyant de façon répétée sur le bouton  ou . Appuyez sur le bouton ENTER . 4. Appuyez sur le bouton EXIT pour quitter le menu.

Plug & Play Langue : Français Horloge Mélodie : Arrêt Mode éco. : Arrêt

BN68-01518A-Fre-0410.indd 24

2008-04-10 �� 2:34:21

1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Configuration”, puis appuyez sur le bouton ENTER .

Plug & Play Langue : Français Horloge Mélodie : Arrêt Mode éco. : Arrêt PIP

2. Sélectionnez l’option désirée en appuyant sur le bouton

▲ ou ▼, puis appuyez sur le bouton ENTER .

3. Lorsque vous êtes satisfait du réglage, appuyez sur le bouton ENTER .

Appuyez sur le bouton EXIT pour quitter le menu.

♦ Mélodie: Arrêt/Bas/Moyen/Elevé

La mélodie de mise sous/hors tension du téléviseur peut être ajustée.

Aucune mélodie n’est lue dans les cas suivants :

− Aucun son n’est émis par le téléviseur car le bouton MUTE a été enfoncé. − Aucun son n’est émis par le téléviseur car le bouton - (Volume) a été enfoncé. − Lorsque la commande Mise en veille met le téléviseur hors tension.

♦ M ode éco.: Arrêt/Bas/Moyen/Elevé

Cette fonction règle la luminosité en fonction des conditions d’éclairage. − Arrêt: Désactive la fonction d’économie d’énergie. − Bas: Met le téléviseur en mode d’économie d’énergie basse. − Moyen: Met le téléviseur en mode d’économie d’énergie moyenne. − Elevé: Met le téléviseur en mode d’économie d’énergie élevée.

1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Mode éco.”. 3. Appuyez sur le bouton ◄ ou ► pour sélectionner "Arrêt", "Bas", "Moyen" ou "Elevé". 4. Appuyez sur le bouton EXIT ou TOOLS pour quitter le menu. ➣ Cette fonction n’est pas disponible en mode “PC”. (40 pouces)

: Personnalisé : Arrêt : Arrêt ◄Arrêt ► : Mono

BN68-01518A-Fre-0410.indd 25

2008-04-10 �� 2:34:21

Sélection de la source

Vous pouvez sélectionner parmi les sources extérieures connectées aux prises d’entrée du téléviseur. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou  pour sélectionner “Entrée” puis appuyez sur ENTER . 2. Appuyez à nouveau sur le bouton ENTER pour sélectionner “Liste Source”. ➣ Sources de signal disponibles: TV, Ext., AV, Component, PC, HDMI1, HDMI2. ➣ Vous ne pouvez sélectionner que les appareils externes connectés au téléviseur. 3. Sélectionnez l’option souhaitée en appuyant sur le bouton  ou . Appuyez sur le bouton ENTER

ppuyez sur le bouton SOURCE de votre télécommande pour

A passer d’une source disponible à l’autre. Le Mode TV peut être sélectionné en appuyant sur le bouton TV, les boutons numériques (de 0 à 9) ou les boutons canal suivant/précédent P </> de la télécommande.

Vous pouvez également regarder le mode HDMI en appuyant simplement sur le bouton HDMI de votre télécommande.

Liste Source : TV  Modif. Nom 

TV Ext. : ---AV : ---Component : ---PC : ---HDMI1 : ---HDMI2 : ----

TOOLS TOOLS P.SIZE TOOLS TOOLS P.SIZE P.SIZE P.SIZE Français - 26

BN68-01518A-Fre-0410.indd 26

2008-04-10 �� 2:34:22

Modification du nom de la source d’entrée

Nommez le périphérique connecté aux prises d’entrée pour rendre la sélection des sources d’entrée plus facile. 1. Appuyez sur le bouton MENU pour afficher le menu. Appuyez sur le bouton  ou  pour sélectionner “Entrée” puis appuyez sur le bouton ENTER . 2. Appuyez sur le bouton  ou  pour sélectionner “Modif. Nom” puis appuyez sur le bouton ENTER . 3. Appuyez sur le bouton  ou  pour sélectionner le périphérique que vous souhaitez éditer. Appuyez sur le bouton ENTER . 4. Appuyez sur le bouton  ou  pour sélectionner le périphérique requis. Appuyez sur le bouton ENTER . 5. Appuyez sur le bouton EXIT pour quitter le menu.

Liste Source : TV  Modif. Nom 

-------------Magnétoscope

DVD ---Décodeur Câble ------Décodeur satellite Décodeur PVR Récepteur AV Jeu q

BN68-01518A-Fre-0410.indd 27

2008-04-10 �� 2:34:23

Configuration de votre logiciel PC (basée sur Windows XP)

Les paramètres d’affichage Windows indiqués ci-dessous sont ceux d’un ordinateur type. Les écrans réels de votre PC peuvent être différents, en fonction de votre propre version de Windows et de votre propre carte vidéo.

Même si vos écrans réels apparaissent différents, les mêmes informations de base s’appliquent dans la plupart des cas. (Dans le cas contraire, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.) 1. Cliquez sur “ Panneau de configuration ” dans le menu Démarrer de Windows. 2. Lorsque vous êtes sur l’écran du Panneau de configuration, cliquez sur “Apparence et thèmes” et une boîte de dialogue Propriétés de l’affichage apparaît. 3. Lorsque vous êtes sur l’écran du panneau de configuration, cliquez sur “Affichage” et une boîte de dialogue Propriétés de l’affichage apparaît. 4. 4 Allez sur l’onglet “Paramètres” dans la boîte de dialogue Propriétés de l’affichage. Réglage correct de la taille (résolution) Optimum- 1360 X 768 S’il existe une option de fréquence verticale sur votre boîte de dialogue des paramètres d’affichage, la valeur correcte est “60” ou “60Hz”. Sinon cliquez sur “OK” et quittez la boîte de dialogue.

La taille et la position de l’écran varient en fonction du type d’écran du PC et de sa résolution.

Les résolutions du tableau sont recommandées. ➣ D-Sub Entrée Mode

640×350 720×400 640×480 640×480 640×480 800×600 800×600 800×600 1024×768 1024×768 1024×768 1360×768

Polarité synchronisée

800×600 1024×768 1360×768

37,879 48,363 47,712

60,317 60,004 60,015

40,000 65,000 85,500

Lorsque vous utilisez une connexion avec câble HDMI/DVI, vous devez utiliser la borne HDMI IN 2.

Le mode interface n’est pas pris en charge. Le téléviseur peut fonctionner de façon anormale si un format vidéo non standard est sélectionné. Des modes séparés et composites sont pris en charge. SVSV n’est pas pris en charge.

BN68-01518A-Fre-0410.indd 28

2008-04-10 �� 2:34:23

Configuration du téléviseur avec le PC

Appuyez sur le bouton SOURCE pour sélectionner le mode PC.

Appuyez sur le bouton MENU pour afficher le menu. Appuyez à nouveau sur le bouton ENTER pour sélectionner "Image". Sélectionnez l’option de votre choix en appuyant sur le bouton ▲ ou ▼, puis appuyez sur le bouton ENTER . Lorsque vous êtes satisfait de la configuration, appuyez sur le bouton ENTER . Appuyez sur le bouton EXIT pour quitter le menu.

♦ Réglage Automatique

Le réglage automatique permet à l’écran PC affiché sur le téléviseur d’être ajusté automatiquement en fonction du signal vidéo PC. Les valeurs des options “Regl. Prec”, “Regl. Base” et “Position” sont définies automatiquement. Réglage simple 1. Appuyez sur le bouton TOOLS de la télécommande. 2. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Auto adjustment”, puis appuyez sur le bouton ENTER .

Regl. Base/Regl. Prec Lorsque vous réglez la qualité de l’image, l’objectif est d’éliminer ou de réduire les parasites visuels. Si ces parasites ne sont pas éliminés uniquement avec une syntonisation fine (Réglage précis), réglez la fréquence du mieux que vous pouvez (Réglage de base), puis effectuez à nouveau une syntonisation plus fine. Une fois les parasites réduits, effectuez un nouveau réglage de l’image pour l’aligner au centre de l’écran. Appuyez sur le bouton ▲ ou ▼ pour sélectionner “Regl. Base” ou “Regl. Prec”, puis appuyez sur le bouton ENTER . Appuyez sur le bouton ◄ ou ► pour régler la qualité de l’écran. Appuyez sur le bouton ENTER .

Ajustement automatique en cours

Attendez, s’il vous plait.

Mode Son Veille SRS TS XT Mode éco. PIP Réglage Automatique

Personnalisé Arrêt Arrêt Arrêt

Réglez la position de l’écran du PC si elle ne convient pas à l’écran du téléviseur. Appuyez sur le bouton ▲ ou ▼ pour régler la position verticale. Appuyez sur le bouton ◄ ou ► pour régler la position horizontale. Appuyez sur le bouton ENTER .

Vous pouvez rétablir les valeurs par défaut de tous les réglages d’image.

: Standard  Rétroéclairage 7 Contraste 95 Luminosité 45 Netteté 50 Réglage Automatique  Ecran  Options d’image  Réinitialiser : OK 

Fonction de télétexte

La plupart des canaux de télévision proposent des services d’informations via le télétexte. La page d’index du télétexte contient des instructions sur l’utilisation de ce service. Vous pouvez en outre sélectionner différentes options à l’aide des boutons de la télécommande.

Pour que l’affichage des informations de télétexte soit correct, la réception des chaînes doit être stable. Dans le cas contraire, des informations pourraient manquer ou certaines pages pourraient ne pas s’afficher.

Permet de quitter l’affichage télétexte. 2 4 (taille) Permet d’afficher la moitié supérieure de l’écran en caractères deux fois plus grands. Appuyez à nouveau sur ce bouton pour afficher 1 7 la moitié inférieure de l’écran. Appuyez à nouveau pour rétablir le mode d’affichage normal. 3 5 (révéler) Permet d’afficher le texte masqué (par exemple les réponses d’un jeu). Appuyez à nouveau sur ce bouton pour rétablir le mode d’affichage normal. 8 4 Boutons de couleur (rouge/vert/jaune/bleu) Si la société émettrice utilise le système FASTEXT, les différents 9 sujets traités dans la page télétexte disposent d’un code couleur et peuvent être sélectionnés à l’aide des boutons de couleur de la télécommande. Appuyez sur le bouton correspondant à 0 la fonctionnalité requise. La page s’affiche ainsi que d’autres informations en couleur pouvant être sélectionnées de la même 2 ! manière. Pour afficher la page précédente ou la page suivante, appuyez sur le bouton de couleur correspondant. 5 / (télétexte activé/mix) 3 @ Permet d’activer le mode Télétexte après avoir choisi le canal diffusant le service télétexte. Appuyez deux fois sur ce bouton pour 4 superposer le télétexte à l’émission diffusée. 5 6 8 (mémorisation) # 6 Permet de mémoriser les pages de télétexte. 7 0 (mode) Permet de sélectionner le mode Télétexte (LIST/FLOF). Si vous appuyez sur ce bouton en mode LISTE, vous accédez au mode d’enregistrement de liste. Dans ce mode, vous pouvez enregistrer une page télétexte dans une liste à l’aide du bouton 8 (store). 8 1 (page secondaire) Permet d’afficher la page télétexte suivante. 9 2 (haut page) Permet d’afficher la page télétexte suivant. 0 3 (bas page) Permet d’afficher la page télétexte précédente. ! 9 (pause) Permet de bloquer l’affichage sur une page précise, si celleci est reliée à plusieurs pages secondaires qui s’affichent automatiquement l’une après l’autre. Pour reprendre l’affichage des autres pages, appuyez à nouveau sur ce bouton. @ 7 (annuler) Permet d’afficher le programme lors de la recherche d’une page.

Permet d’afficher la page d’index du télétexte (sommaire).

Vous pouvez changer de page télétexte en appuyant sur les boutons numériques de la télécommande.

TOOLS BN68-01518A-Fre-0410.indd 30

2008-04-10 �� 2:34:26

Les pages télétexte sont organisées en six catégories :

Catégorie A B C D E F

Numéro de la page sélectionnée Identité du canal émetteur Numéro de la page actuelle ou indications de recherche Date et heure Texte Informations sur l’état

Informations FASTEXT Les informations télétexte sont souvent réparties sur plusieurs pages qui s’affichent l’une après l’autre. Ces pages sont accessibles en :

 Entrant le numéro de page.  Sélectionnant un titre dans une liste.  Sélectionnant un en-tête de couleur (système FASTEXT). Appuyez sur le bouton TV pour quitter l’affichage télétexte.

Utilisation du verrouillage Kensington antivol (en fonction du modèle)

Le verrouillage Kensington est un dispositif utilisé pour fixer physiquement le système dans le cas d’une utilisation dans un endroit public. L’aspect et la méthode de verrouillage peuvent différer de l’illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le verrouillage Kensington pour une utilisation correcte. Le dispositif de verrouillage doit être acheté séparément. TOOLS

1. Insérez le dispositif de verrouillage dans (figure

1) la fente Kensington de la télévision LCD et tournez-le dans le sens de verrouillage (figure 2).

2. Branchez le câble du verrouillage Kensington.

3. Fixez le verrouillage Kensington sur un bureau ou tout autre objet lourd inamovible.

L’emplacement du verrou Kensington peut varier en fonction du modèle.

BN68-01518A-Fre-0410.indd 31

2008-04-10 �� 2:34:26

Dépannage : Avant de contacter le personnel du service d’assistance

Aucune image ou aucun son.

Vérifiez que le cordon d’alimentation est branché à une prise secteur.

Vérifiez que vous avez appuyé sur le bouton de votre téléviseur. Vérifiez les paramètres de contraste et de luminosité. Vérifiez le volume.

• Vérifiez le volume.

• Vérifiez si le bouton MUTE de la télécommande a été actionné. • Vérifiez si le paramètre “TV Speaker” est défini sur Marche.

L’écran est noir et le témoin d’alimentation clignote à intervalle régulier.

• Sur votre ordinateur, allez sur : Alimentation, Câble de signal.

• Le mode de gestion d’alimentation est activé. • Déplacez la souris de l’ordinateur ou appuyez sur une touche du clavier.

Aucune image ou image en noir et blanc.

• Réglez les paramètres de couleur.

• Vérifiez que le système d’émission sélectionné est correct.

Interférence du son et de l’image.

• Essayez d’identifier l’appareil électrique qui perturbe le téléviseur et

éloignez-le. • Branchez le téléviseur à une autre prise.

Image neigeuse ou floue, son altéré.

• Vérifiez l’orientation, l’emplacement et les branchements de votre antenne.

Cette interférence est souvent due à l’utilisation d’une antenne intérieure.

Dysfonctionnements de la télécommande.

• Remplacez les piles de la télécommande.

• Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). • Vérifiez les bornes des piles.

Le message ‘Vérifiez le câble de signal’ s’affiche.

• Assurez-vous que le câble de signal est bien branché au PC ou aux sources vidéo.

• Assurez-vous que les sources vidéo ou le PC sont allumés.

En mode PC, le message

‘Mode non pris en charge.’ s’affiche.

• Vérifiez la résolution maximale et la fréquence de l’adaptateur vidéo.

• Comparez ces valeurs aux données du graphique de fonctionnement des modes d’affichage.

L’image endommagée apparaît dans le coin de l’écran.

Si “Scan uniquement” est sélectionné dans certains périphériques externes, l’image endommagée peut apparaître dans le coin de l’écran.

Ce problème est provoqué par les périphériques externes et non par le téléviseur.

Le message ‘Rétablit tous les paramètres aux réglages prédéfinis en usine’ s’affiche.

Cela s’affiche lorsqu’on appuie sur la touche EXIT pendant un moment.

Les paramètres du produit sont rétablis selon les réglages prédéfinis en usine.

Le panneau TFT LCD utilise un panneau constitué de sous-pixels (3 133 440) dont la fabrication fait appel à une technologie avancée.

Il se peut toutefois que des points clairs ou sombres apparaissent à l’écran. Ils n’ont aucune incidence sur la performance du produit.

BN68-01518A-Fre-0410.indd 32

2008-04-10 �� 2:34:26

Spécifications techniques et environnementales

Nom du modèle Taille de l’écran (diagonale) Résolution PC Son Sortie Dimensions (L x P x H) Corps Avec pied Poids (avec support) Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage Support pivotant (gauche/droite) Nom du modèle Taille de l’écran (diagonale) Résolution PC Son Sortie Dimensions (L x P x H) Corps Avec pied Poids (avec support) Considérations environnementales Température de fonctionnement Humidité au cours du fonctionnement Température de stockage Humidité sur le lieu de stockage

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation

10 °C à 40 °C (50 °F à 104 °F)

10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation

10 °C à 40 °C (50 °F à 104 °F) 10 % à 80 %, sans condensation -20 °C à 45 °C (-4 °F à 113 °F) 5 % à 95 %, sans condensation

La conception et les spécifications sont susceptibles de changer sans préavis.

Ce périphérique est un appareil numérique de classe B. Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.

BN68-01518A-Fre-0410.indd 33

2008-04-10 �� 2:34:26

Bildmodus ◄ Tonmodus : Sleep-Timer : SRS TS XT : Energiesparmod. : Dual l-ll :

: Auto : BG :S6 : 140 MHz :?

Bildmodus ◄ Tonmodus : Sleep-Timer : SRS TS XT : Energiesparmod. : Dual l-ll :

: Autom. Breit : 16:9 : Auto : Normal

: Benutzerdef. : Aus : Aus : Aus

 Ein Quelle : TV Format : Position : Programm : P1

Bildmodus : Tonmodus ◄ Sleep-Timer : SRS TS XT : Energiesparmod. : Dual l-ll :

: Aus : 30 : 60 : 90 120 150 180

AV : ---Komp. : ---PC : ---HDMI1 : ---HDMI2 : ----

: Benutzerdef. : Aus : Aus : Aus

: Auto : BG :S6 : 140 MHz :?

: Auto-breed : 16:9 : Auto : Normaal

: Aangepast : Uit : Uit : Uit

 Aan Bron : TV Formaat : Positie : Programma : P1

: Uit : 30 : 60 : 90 120 150 180

: ---AV : ---Component : ---PC : ---HDMI1 : ---HDMI2 : ----

: Aangepast : Uit : Uit : Uit

TV Telecomando e batterie

: Automatico : BG :S6 : 140 MHz :?

: Automatico : 16:9 : Automatico : Normale

: Spento : 30 : 60 : 90 120 150 180

AV : ---Comp. : ---PC : ---HDMI1 : ---HDMI2 : ----

: Custom : Spento : Spento : Spento

: Automático : BG :S6 : 140 MHz :?

:Ancho automát. : 16:9 : Automático : Normal

: Desactivado : 30 : 60 : 90 120 150 180

AV : ---Componente : ---PC : ---HDMI1 : ---HDMI2 : ----

: Automático : BG :S6 : 140 MHz :?

: Personalizar : Deslig. : Deslig. : Deslig.

: Deslig. : 30 : 60 : 90 120 150 180

Ligar à hora definida

Desligar à hora definida

: 00 Deslig. 00 Repetir

TV Ext.AV : ---Componente : ---PC : ---HDMI1 : ---HDMI2 : ----

: Personalizar : Deslig. : Deslig. : Deslig.

: Auto. : BG :S6 : 140 MHz :?

: Auto széles : 16:9 : Auto. : Normál

AV : ---Komponens : ---PC : ---HDMI1 : ---HDMI2 : ----

: Auto : BG :S6 : 140 MHz :?

: Wył : 30 : 60 : 90 120 150 180

: Vypnuto : 30 : 60 : 90 120 150 180

: ---AV : ---Komponent : ---PC : ---HDMI1 : ---HDMI2 : ----

: Auto : BG :S6 : 140 MHz :?

: Auto. nast. Šírky : 16:9 : Auto : Normálny

: Vyp. : 30 : 60 : 90 120 150 180

Picture Mode ◄ Sound Mode : Sleep Timer : SRS TS XT : Energy Saving : Dual l-ll :

: Auto : BG :S6 : 140 MHz :?

Picture Mode ◄ Sound Mode : Sleep Timer : SRS TS XT : Energy Saving : Dual l-ll :

: Auto Wide : 16:9 : Auto : Normal

 On Source : TV Size : Position : Programme : P1

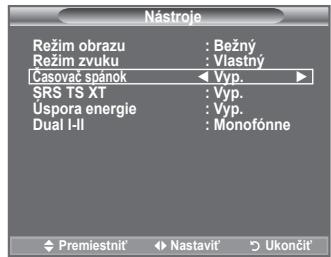

Picture Mode : Sound Mode ◄ Sleep Timer : SRS TS XT : Energy Saving : Dual l-ll :

: Off : 30 : 60 : 90 120 150 180

AV : ---Component : ---PC : ---HDMI1 : ---HDMI2 : ----

: Custom : Off : Off : Off
