MANUAL DE UTILIZADOR LE32A330J1 SAMSUNG

TV Source List TV Ext. .... AV .... Component .... PC .... HDMI1 .... HDMI2 .... Move Enter Return

COLLEGAMENTO E PREPARAZIONE DEL TELEVISORE

- Conector solamente para SERVICIO TÉCNICO.

⑦ EXT

8 (página secundaria)

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung. (Consulte a contracapa para obter mais informações.)

Precauções a ter quando se vêem imagens fixas

Uma imagem fixa pode danificar permanentemente o ecrã do televisor.

• Uma imagem fixa não deve permanecer no painel LCD durante mais de 2 horas ecrã porque pode provocar o efeito de retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”.
  Para evitar a retenção de imagem, diminua o grau de luminosidade e de contraste do ecrã quando visualizar uma imagem fixa.

- Utilizar o televisor LCD em formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e frontal do televisor devido a diferenças de emissão de luz do ecrã. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia.

- Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização.

Para evitar este efeito, reduza a "luminosidade" e o "contraste" quando visualizar imagens fixas.

Índice

LIGAR E PREPARAR O TELEVISOR

◆ Lista de acessórios ...... 2
◆ Instalar a Base 2
◆ Instalar o kit de montagem na parede ...... 2
◆ Apresentação do painel de controlo .... 3
◆ Apresentação do painel de ligação...... 4
◆ Apresentação do telecomando ...... 6
◆ Colocar pilhas no telecomando ...... 7
◆ Ligar e desligar 7
◆ Colocar o televisor no modo de espera ...... 7
◆ Ver os Menus 8
◆ Utilizar o Botão TOOLS 8
◆ Plug & Play 9

PROGRAMAR OS CANAIS

◆ Memorizar canais automaticamente.... 10
◆ Memorizar canais manualmente....11

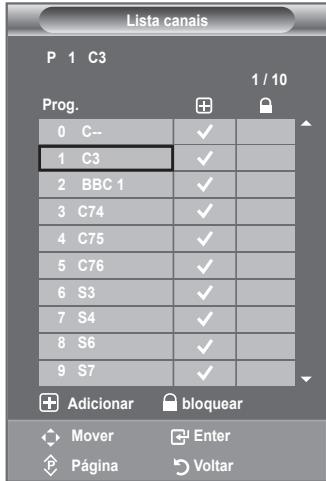

◆ Adicionar/Bloquear canais 12

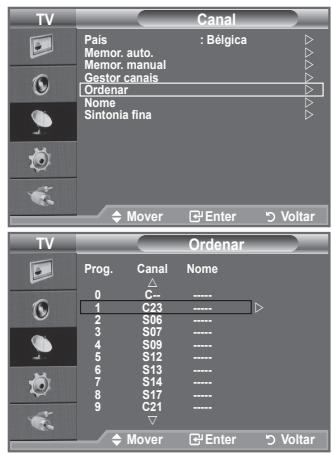

◆ Ordenar os canais memorizados.... 13

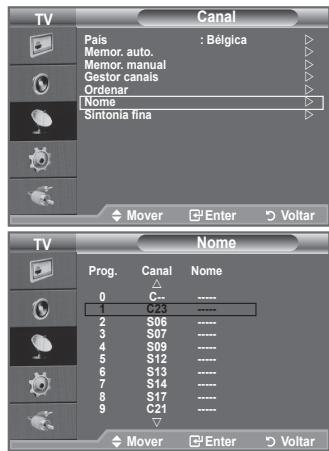

◆ Atribuir nomes a canais .... 13

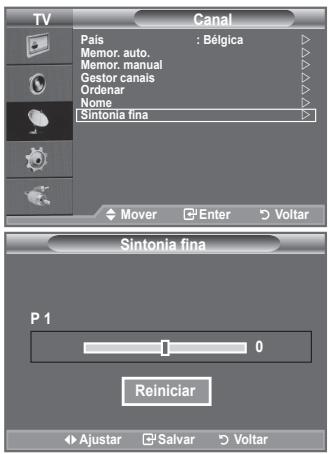

◆ Sintonização fina da recepção de canais ..... 14

PROGRAMAR A IMAGEM

◆ Alterar o padrão de imagem 15
◆ Regular a imagem padrão .... 16

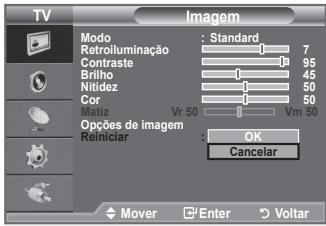

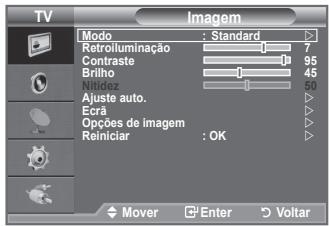

◆ Repor as predefinições de imagem ...... 17
◆ Configurar Opções de Imagem.... 18
◆ Ver a imagem na imagem (PIP)...... 20

REGULAR O SOM

◆ Funções de som 21
◆ Seleccionar o modo de som 22

ACERTAR A HORA

◆ Acertar e ver a hora actual 23
◆ Programar o temporizador.... 23

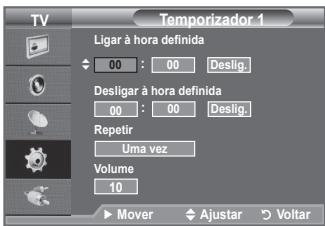

◆ Ligar e desligar o televisor automaticamente . 24

DESCRIÇÃO DA FUNÇÃO

◆ Seleccionar o idioma 24
◆ Melodia / Poupança energ. 25
◆ Seleccionar a fonte 26
◆ Editar os nomes das fontes de entrada...... 27

PROGRAMAR O PC

◆ Configurar o software do PC (com base no Windows XP) 28
◆ Modos de visualização .... 28
◆ Configurar o televisor com o seu PC ...... 29

RECOMENDAÇÕES DE UTILIZAÇÃO

◆ Função de teletexto 30
◆ Utilizar o cadeado Kensington anti-roubo (consoante o modelo).... 31
◆ Resolução de problemas: Antes de contactar a assistência técnica.... 32
◆ Características técnicas e ambientais ...... 33

Símbolos

Carregar

Nota

Botão digital

Lista de acessórios

Verifique se recebeu os seguintes acessórios com o televisor LCD. Se faltar algum dos acessórios, contacte o revendedor.

			M4XL16
Telecomando e pilhas (AAA X 2)	Cabo de alimentação	Protecção inferior	4 parafusos para base	Base	Pano de limpeza
• Manual do utilizador		• Garantia	• Manual de segurança	• Cartões de registo

Garantia / Manual de segurança / Cartões de registo (não estão disponíveis em todos os locais)
A base e o parafuso da base podem não estar incluídos consoante o modelo.

Instalar a Base

O televisor deve ser transportado por duas ou mais pessoas.
Certifique-se de que distingue a parte da frente da parte de trás da base, ao montá-la.

1. Aperte dois parafusos na posição ① e depois aperte dois parafusos na posição ②.

Mantenha o produto na vertical e aperte os parafusos. Se apertar os parafusos com o televisor LCD na horizontal, este pode descair para um lado.
A base está instalada em modelos com ecrã de 37 polegadas e superior.

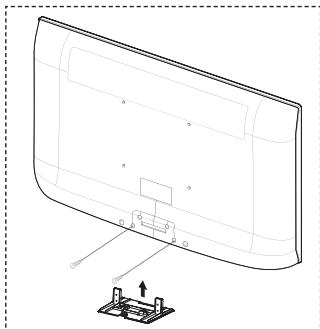

Instalar o kit de montagem na parede

Os acessórios de montagem na parede (vendidos separadamente) permitem montar o televisor na parede.

Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que acompanham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede. Se a instalação for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Não instale o Kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos.

Retire a base, tape o orifício inferior com uma tampa e aperte os dois parafusos.

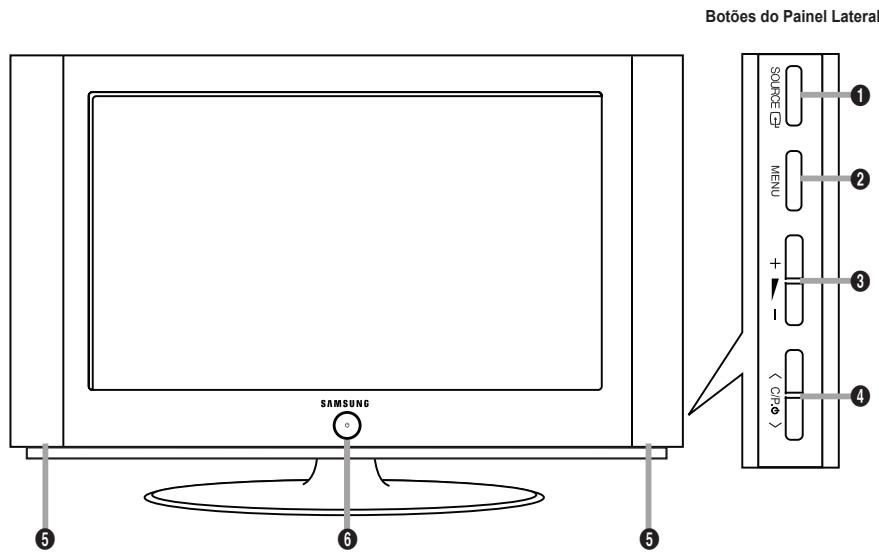

Botões do Painel Lateral SOURCE CP MENU + - CIP SAMSUNG 5 6 5

A cor e a forma do produto podem variar consoante o modelo.

① SOURCE

Alterna entre todas as fontes de entrada disponíveis (TV, Ext., AV, Componente, PC, HDMI1, HDMI2).

No menu no ecrã, utilize este botão tal como utiliza o botão ENTER do telecomando.

② MENU

Carregue neste botão para ver um menu das funções do televisor no ecrã.

③ + ▶ -

Carregue neste botão para diminuir ou aumentar o volume.

No menu no ecrã, utilize os botões + ▶ - tal como utiliza os botões ◀ e ▶ do telecomando.

4 < C/P.∅ >

Carregue neste botão para mudar de canal.

No menu no ecrã, utilize os botões < C/P.Φ> tal como utiliza os botões ▲ e ▼ do telecomando.

(Se não utilizar o telecomando, pode ligar o televisor nos botões de canais).

5 Altifalantes

6 (Corrente)

Carregue para ligar e desligar o televisor.

Pisca e apaga-se quando se liga o aparelho e acende-se no modo de espera.

Sensor do telecomando

Aponte o telecomando para este ponto no televisor.

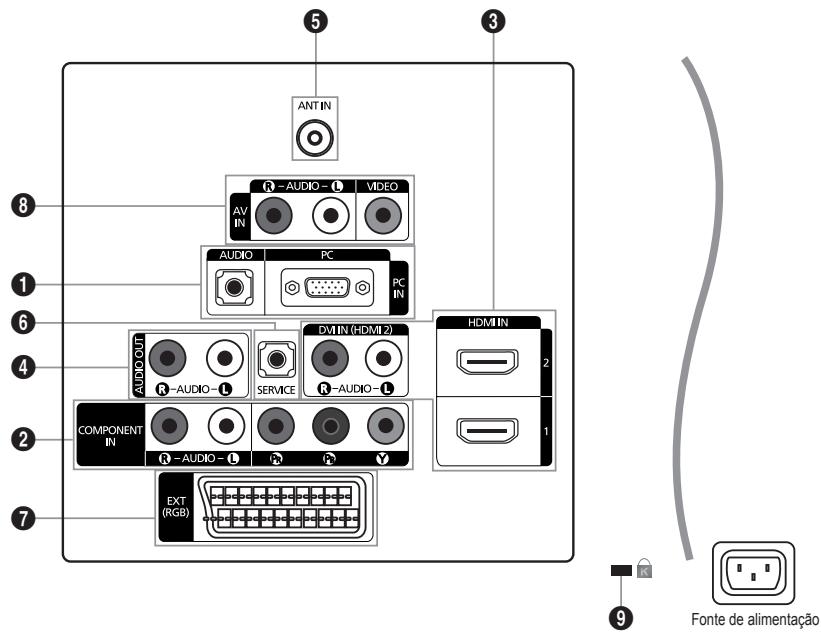

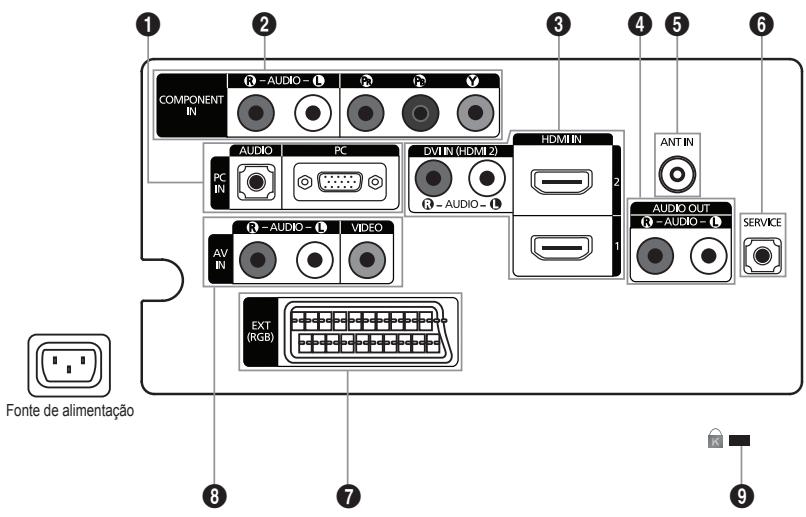

COMPONENT IN AUDIO PC DVI IN (HDMI 2) HDMI IN AV IN R - AUDIO - L VIDEO EXT (RGB) ANT IN AUDIO OUT R - AUDIO - L SERVICE Fonte de alimentação 1 2 3 4 5 6 7 8 9

5 3 R-AUDIO-L AV IN VIDEO AUDIO PC PC IN 8 1 6 4 2 COMPONENT IN R-AUDIO-L SERVICE R-AUDIO-L HDMI IN 2 1 7 EXT (RGB) Fonte de alimentação

A cor e a forma do produto podem variar consoante o modelo.

Antes de ligar um dispositivo externo ao televisor, tem de desligar este último.
Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo.

① PC IN [PC] / [AUDIO]

- Ligue à tomada de saída de áudio e vídeo no PC.

② COMPONENT IN

• Ligue uma das extremidades dos cabos de vídeo para componentes (opcionais) ao conector de componente ("P R ", "P B ", "Y"), na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de vídeo no ou no DVD.
• Para ligar a Set-Top Box e o DVD, deve ligar a Set-Top Box ao DVD e o DVD ao conector de componente ("P R ", "P B ", "Y") no televisor.
• Os conectores P_R , P_B e Y dos dispositivos para componentes (DVD) são por vezes identificados como Y, B-Y e R-Y ou Y, Cb e Cr.
• Ligue uma das extremidades dos cabos de áudio RCA (opcionais) a [R-AUDIO-L], na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de áudio no DVD.

③ HDMI IN 1, HDMI IN 2

• Suporta ligações entre dispositivos AV activados para HDMI (Set-Top Boxes, leitores de DVD).
• Uma ligação HDMI a HDMI não precisa de ligação áudio adicional.
• Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 2.

O que é HDMI?

• “Alto Definition Multimedia interface” permite a transmissão de dados de vídeo digital de alta definição e de som digital multi-canais.
• O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido). A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (Alto Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canais.

DVI IN(HDMI 2) [R-AUDIO-L]

- Saídas de áudio DVI para dispositivos externos.

Modos suportados para HDMI/DVI e Componente.

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Componente	O	O	O	O	O	O

- Ligue uma das extremidades dos cabos de áudio RCA a AUDIO OUT [R-AUDIO-L], na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de entrada de áudio no amplificador ou sistema de cinema em casa.

⑤ ANT IN

Para ver os canais de televisão correctamente, o televisor tem de receber um sinal de uma das seguintes fontes:

- Antena externa / Rede de televisão por cabo / Rede de satélite

6 SERVICE

- Conector para SERVIÇO apenas.

⑦ EXT

Conector	Entrada			Saída
	Vídeo	Áudio (L/R)	RGB	Vídeo + áudio (L/R)
EXT	O	O	O	Só está disponível a saída TV.

- Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD.

• Ligue um cabo RCA a um dispositivo de A/V externo adequado como, por exemplo, um videogravador, DVD ou câmara de vídeo.
• Ligue os cabos de áudio RCA a [R-AUDIO-L], no televisor e as outras extremidades aos conectores de saída de áudio correspondentes no dispositivo A/V.

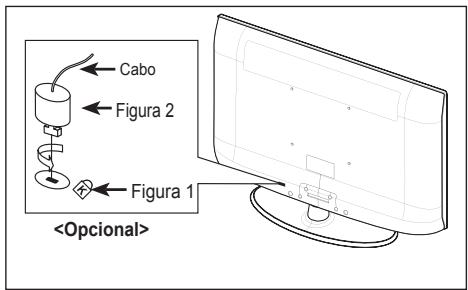

⑨ Cadeado Kensington (consoante o modelo)

• O cadeado Kensington (opcional) é um dispositivo que serve para fixar fisicamente o sistema quando utilizado em locais públicos.
• Se quiser utilizar um dispositivo de bloqueio, contacte o revendedor onde adquiriu o televisor.
• A localização do bloqueio kensington pode ser diferente consoante o modelo.

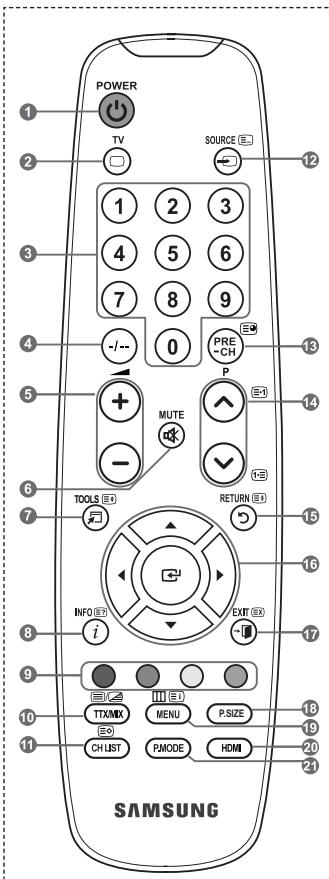

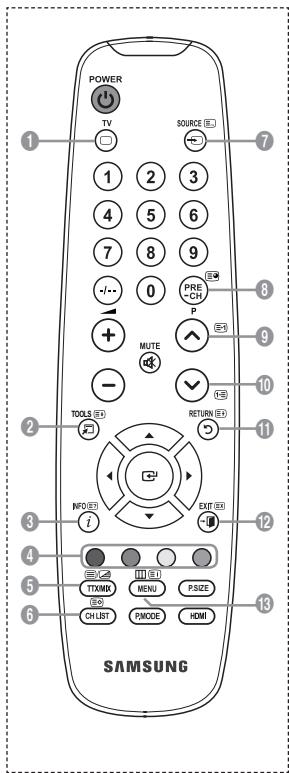

Apresentação do telecomando

① Botão Espera do televisor.

3 Botões numéricos para acesso directo aos canais.

4 Seleção de canais de um/dois dígitos.

⑤ +: Aumentar volume. -: Diminuir volume.

⑦ Utilize este botão para seleccionar rapidamente funções frequentemente utilizadas.

8 Utilize para ver informações na transmissão actual.

9 Botões coloridos: Utilize estes botões na lista de Canais, etc.

⑪ Mostra a Lista de Canais no ecrã

⑫ Seleção de fonte disponível.

13 Canal anterior.

15 Volta ao menu anterior.

16 Controlar o cursor no menu.

17 Sair do menu no ecrã.

18 Seleção do tamanho de imagem.

19 Apresenta o menu principal no ecrã.

21 Seleção de efeitos de imagem.

Funções do Teletexto

② Sair da apresentação do teletexto.
⑦ Seleção do tamanho da página do teletexto.
⑧ Teletexto – exibir.
⑨ Seleção de tópicos Fastext.
10 Seleção alternada de Teletexto, Duplo, ou Mix (ambos).
11 Teletexto – memorização.
⑫ Seleção do modo do teletexto.(LIST/FLOF)
13 Teletexto - página secundária.
14 P^: Teletexto - página seguinte.
P☑: Teletexto - página anterior.
15 Espera de página de teletexto.
17 Teletexto – cancelar.
19 Índice de teletexto.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 -/- 0 PRE + MUTE P - RETURN TOOLS INFO i EXIT TTX/MX MENU P-SIZE CH LIST PMODE HDMI SAMSUNG

Colocar pilhas no telecomando

1. Levante a tampa na parte de trás do telecomando como se mostra na figura.
2. Coloque duas pilhas de tamanho AAA.

Faça corresponder os pólos “+” e “−” das pilhas com o diagrama existente no compartimento.

1. Coloque novamente a tampa.

Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco.

Se o telecomando não funcionar, verifique o seguinte:

1. O televisor está ligado?
2. Os pólos + e - das pilhas estão invertidos?
3. As pilhas estão gastas?
4. Houve um corte de energia ou o cabo de alimentação está desligado?
5. Há alguma lâmpada fluorescente especial ou luz de néon por perto?

O cabo de alimentação está ligado à parte de trás do televisor.

1. Ligue o cabo de alimentação a uma tomada adequada.

O indicador do modo de suspensão acende-se no seu televisor.

1. Carregue no botão ⏻ no seu televisor.

Também pode carregar no botão POWER ⚙ ou no botão TV do telecomando para ligar o televisor.
O último canal a que assistiu é reseleccionado automaticamente

1. Carregue nos botões numéricos (0\~9) ou no botão de canal para cima/para baixo (∧/∨) no telecomando, ou no botão < C/P.◇> no seu televisor.

Quando liga o televisor pela primeira vez, é-lhe pedido para seleccionar o idioma no qual os menus vão ser apresentados.

1. Para desligar o televisor, carregue novamente no botão POWER ⏻.

Colocar o televisor no modo de espera

Pode colocar o televisor no modo de espera para reduzir o consumo de energia. O modo de espera pode ser útil quando quiser interromper temporariamente a visualização (durante uma refeição, por exemplo).

1. Carregue no botão POWER Ⓧ do telecomando.

O ecrã apaga-se e aparece um indicador de suspensão vermelho no seu televisor.

1. Para voltar a ligar o televisor, basta carregar novamente em POWER ⏻, nos botões numéricos (0\~9) TV ou no botão de canais para cima/baixo (∅/⊗).

Não deixe o televisor no modo de espera durante muito tempo (quando estiver, por exemplo, de férias).

É aconselhável desligar o televisor da tomada e da antena.

Ver os Menus

1. Com o aparelho ligado, carregue no botão MENU. O menu principal aparece no ecrã. O lado esquerdo do menu tem ícones: Imagem, Som, Canal, Configurar, Entrada.
2. Carregue no botão ▲ ou ▼ para seleccionar um dos ícones. Carregue no botão ENTER para aceder ao submenu do ícone.
3. Carregue no botão EXIT para sair. ➢ Os menus no ecrã desaparecem após cerca de um minuto.

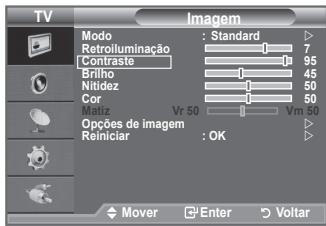

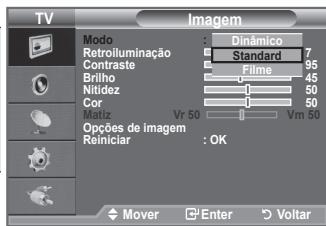

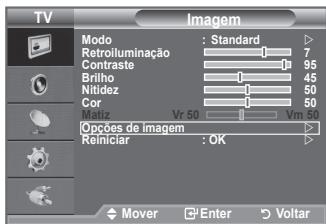

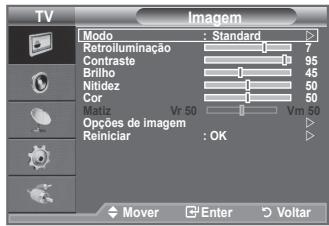

TV Imagem Modo : Standard Retroluminação Contraste Brilho Nitidez Cor Voliz Vr 50 Vm 50 Opções de imagem Reiniciar : OK Mover Enter Voltar

TTX/MX MENU CH LIST PMODE HLM

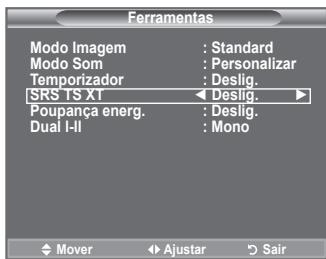

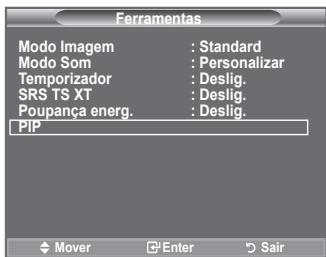

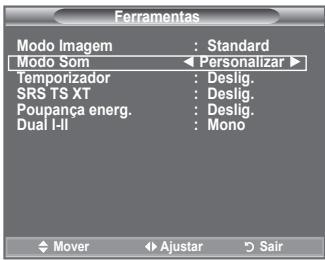

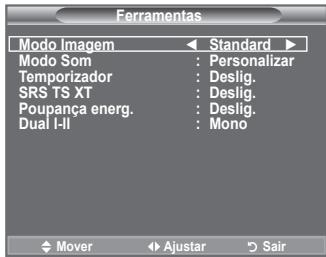

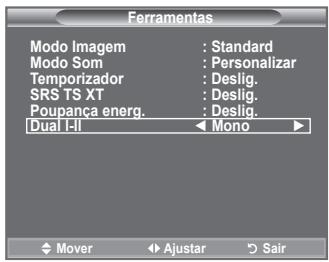

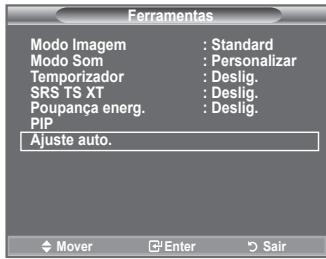

Utilizar o Botão TOOLS

Pode utilizar o botão TOOLS para seleccionar de modo rápido e fácil funções utilizadas frequentemente. O menu “Ferramentas” (Definição de Ferramentas) altera consoante o modo de entrada externa que está a visualizar.

1. Carregue no botão TOOLS.
   Aparece o menu "Ferramentas".
2. Carregue no botão ▲ ou ▼ para seleccionar um menu.
3. Carregue nos botões ▲/▼/◄/►/ENTER☐ para ver, alterar, ou utilizar os itens selecionados. Para uma descrição mais detalhada de cada função, consulte a página correspondente.

Quando ligar o televisor pela primeira vez, ocorrem várias programações básicas, automática e subsequentemente. Estão disponíveis as seguintes definições.

1. Carregue no botão POWER ⏻ do telecomando.

Aparece a mensagem “Start Plug & Play” com a opção “OK” seleccionada.

1. Seleccione o idioma adequado carregando no botão ▲ ou ▼.

Carregue no botão ENTER para confirmar a sua escolha.

1. Carregue no botão ◀ ou ▶ para seleccionar "Demo de Loja" ou "Uso Doméstico" e depois no botão ENTER.

Para obter a melhor imagem num ambiente doméstico, deve definir o televisor para o modo “Uso Doméstico”.
O modo “Demo de Loja” destina-se a apenas aos locais de venda a retalho.
Se definir acidentalmente o aparelho para o modo “Demo de Loja” e pretender voltar para “Uso Doméstico” (Standard): Carregue no botão Volume do televisor. Quando o OSD do volume é apresentado, carregue sem soltar o botão MENU do televisor durante 5 segundos.

1. Aparece a mensagem “Verific. entrada ant.” com a opção “OK” seleccionada. Carregue no botão ENTER☐.

Verifique se o cabo da antena está bem ligado.

1. Seleccione o país adequado carregando no botão ▲ ou ▼. Carregue no botão ENTER para confirmar a sua escolha.
2. Aparece o menu "Memor. auto." com a opção "Iniciar" seleccionada. Carregue no botão ENTERG.

A procura de canais começa e termina automaticamente.

Concluída a memorização de todos os canais disponíveis, o menu “Ajuste o Relógio” aparece no ecrã.

Carregue no botão ENTER em qualquer altura para interromper o processo de memorização.

1. Carregue no botão ENTER

Seleccione “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão ◀ ou ▶.

Acerte a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão ▲ ou ▼.

Também pode acertar o “Mês”, “Dia”, “Ano”, Hora” e “Minuto” carregando nos botões numéricos do telecomando.

1. Carregue no botão ENTER para confirmar o acerto. Aparece a mensagem “Divirta-se!” Quando terminar, carregue no botão ENTER.

Mesmo se não carregar no botão ENTER, a mensagem desaparece automaticamente passados vários segundos.

Idioma: seleccione o seu idioma.
♦ País: seleccione o seu país.
♦ Memor. auto.: procura e memoriza automaticamente os canais disponíveis na sua zona.
♦ Ajuste o Relógio: acerta a hora no relógio do televisor.

Se quiser reiniciar esta função...

1. Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER ^2 .
2. Carregue novamente no botão ENTER para seleccionar "Plug & Play". Para obter mais informações sobre como configurar opções, consulte a página 9.

A função "Plug & Play" só está disponível no modo TV.

TV Configurar Plug & Play Idioma : Português Tempo Melodia : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar

Memorizar canais automaticamente

Pode procurar os intervalos de frequência disponíveis (a disponibilidade depende do país em que se encontra). Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. No entanto, pode ordenar os números manualmente e apagar todos os canais que não pretende ver.

1. Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER☐.
2. Carregue no botão ENTER para seleccionar "País".
3. Seleccione o país adequado carregando no botão ▲ ou ▼. Carregue no botão ENTER para confirmar a sua escolha.
4. Carregue no botão ▲ ou ▼ para seleccionar “Memor. auto.” e depois no botão ENTER☐.
5. Carregue no botão ENTER.

O televisor começa a memorizar todos os canais disponíveis.
Carregue no botão ENTER em qualquer altura para interromper o processo de memorização e voltar ao menu “Canal”.

1. Concluída a memorização de todos os canais disponíveis, aparece o menu “Ordenar”. (Consulte da página 13)

TV Canal Pais : Bélgica Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina Mover Enter Voltar

Memorizar canais manualmente

Pode memorizar canais de televisão, incluindo os canais recebidos através de redes de televisão por cabo.

Quando memorizar canais manualmente, pode escolher:

♦ Se pretende memorizar ou não os canais encontrados.
- O número de programa de cada canal memorizado que pre-tende identificar.

1. Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTERO.

2. Carregue no botão ▲ ou ▼ para seleccionar "Memor. manual" e depois no botão ENTERG.

3. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER☐.

4. Quando estiver satisfeito com a definição, carregue no botão ENTER.

5. Carregue no botão EXIT para sair.

♦ Programa (Número do programa a ser atribuído a um canal) – Carregue no botão ▲ ou ▼ até encontrar o número correcto.

Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0\~9).

TV Canal Pais : Bélgica Memor. auto. Memor. manual Gestor canais Organar Nome Sintonia fina Mover Enter Voltar

TV Memor. manual Programa : P 1 Sistema cores : Automático Sistema som : BG Canal : S 6 Busca : 140 MHz Memorizar : ? Mover Enter Voltar

♦ Sistema cores: Automático/PAL/SECAM/NTSC4.43

- Carregue no botão ▲ ou ▼ para seleccionar o padrão de cor pretendido.

♦ Sistema som: BG/DK/I/L

- Carregue no botão ▲ ou ▼ para seleccionar o padrão de som pretendido.

- Carregue no botão ▶ e depois no botão ▲ ou ▼ para seleccionar o número pretendido.

Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0\~9).

Se não ouvir o som ou se o ouvir em más condições, volte a seleccionar o padrão de som pretendido.

♦ Busca (Se não souber os números dos canais)

- Carregue no botão ▲ ou ▼ para iniciar a procura.

- O sintonizador procura o intervalo de frequência até aparecer o primeiro canal ou o canal seleccionado no ecrã.

♦ Memorizar (Quando memorizar o canal e o número do programa associado)

- Defina para "OK" carregando no botão.ENTER

Modo Canal

- P (Modo de programa): Quando terminar a sintonização, já terão sido atribuídos números de posição (P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo.

- C (Modo de canal de antena): Pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo.

- S (Modo de canal de cabo): Pode seleccionar um canal, introduzindo o número atribuído a cada estação de emissão por cabo neste modo.

Adicionar/Bloquear canais

O Gestor canais permite bloquear ou adicionar canais facilmente.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER.

1. Carregue no botão ▲ ou ▼ para seleccionar “Gestor canais” e depois no botão ENTER☐.

♦ Adicionar canais

A Lista canais permite adicionar canais.

1. Seleccione Lista canais carregando no botão ENTER.
2. Vá para o campo (⊕) carregando nos botões ▲,▼,◀ ou ▶, seleccione um canal que pretende adicionar e carregue no botão ENTER para adicionar o canal.

Se carregar novamente no botão ENTER, o símbolo (√) junto do canal desaparece e o canal não e adicionado.

“” está activo se “Bloqueio crianças” estiver definido para “Lig.”.

Bloquear canais

Esta função permite evitar que utilizadores não autorizados como, por exemplo, crianças, assistam a programas inadequados, cortando a imagem e o som.

1. Carregue no botão ▲ ou ▼ para seleccionar “Bloqueio crianças” e depois no botão ENTER☐.
2. Seleccione “Lig.”. carregando no botão ▲ ou ▼ e depois carregue no botão ENTER☐.
3. Carregue no botão ▲ ou ▼ para seleccionar “Lista canais” e depois no botão ENTER.
4. Va para o campo “☐” carregando nos botões ▲, ▼, ◀ ou ▶, seleccione um canal que pretende bloquear e carregue no botão ENTER☐.

Se carregar novamente no botão ENTER, o símbolo (√) junto do canal desaparece e o bloqueio do canal é cancelado.

Quando se activa o Bloqueio crianças, aparece um ecrã azul.

1. Carregue no botão EXIT para sair.

➢ Seleccione “Lig.” ou “Deslig.” em “Bloqueio crianças” para activar ou desactivar mais facilmente os canais seleccionados em “💡”

TV Canal Pais : Bélgica Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina Mover Enter Voltar

TV Gestor canais Lista canais Bloqueio crianças : Deslig. Mover Enter Voltar

Lista canais P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Adicionar bloquear Mover Enter Página Voltar

Para seleccionar estas opções, basta carregar no botão CH LIST do telecomando.

TTX/MX MENU P.SIZE CH.LE* HDMI

Ordenar os canais memorizados

Esta operação permite alterar os números de programa dos canais memorizados.

Esta operação pode ser necessária depois de utilizar a memorização automática.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER.
2. Carregue no botão ▲ ou ▼ para seleccionar “Ordenar” e depois no botão ENTER.
3. Seleccione o número do canal que deseja mudar, pressionando o botão ▲ ou ▼. Carregue no botão ENTERG.
   O número e o nome do canal seleccionado passam a estar do lado direito.
4. Seleccione o número do programa para o qual o canal será movido, pressionando o botão ▲ ou ▼.
5. Pressione o botão ENTER. O canal será movido para a nova posição e todos os outros canais serão deslocados de maneira correspondente.
6. Para ordenar outro canal, repita os passos 3 a 5.
7. Carregue no botão EXIT para sair.

TV Canal Pais : Bélgica Memor. auto. Memor. manual Gestor canais Organar Nome Sintonia fina Mover Enter Voltar TV Organar Prog. Canal Nome 0 C- 1 C23 2 S06 3 S07 4 S09 5 S12 6 S13 7 S14 8 S17 9 C21 Mover Enter Voltar

Atribuir nomes a canais

Os canais recebem automaticamente nomes quando as respectivas informações são transmitidas. Pode alterar estes nomes e atribuir outros.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER.
2. Carregue no botão ▲ ou ▼ para seleccionar “Nome” e depois no botão ENTER☐.
3. Se necessário, seleccione o canal a que quer atribuir um novo nome carregando no botão ▲ ou ▼. Carregue no botão ENTERG.
   A barra de seleção aparece à volta da caixa de nome.

Para...	Em seguida...
Seleccionar uma letra, número ou símbolo	Carregue no botão ▲ ou ▼.
Passar para a letra seguinte	Carregue no botão ▶.
Voltar à letra anterior	Carregue no botão ◀.
Confirmar o nome	Carregue no botão ENTER☐.

TV Pais : Belgica Memor. auto. Memor. manual Gestor canais Organar Nome Sintonia fina Mover Enter Voltar TV Nome Prog. Canal Nome 0 C-**** 1 S23 2 S06 3 S07 4 S09 5 S12 6 S13 7 S14 8 S17 9 C21 Mover Enter Voltar

Os seguintes caracteres estão disponíveis: Letras do alfabeto (A\~Z) / Números (0\~9) / Caracteres especiais (+, -, *, /, espaço)

1. Repita os passos 3 a 4 para cada canal ao qual quer atribuir um novo nome.

2. Carregue no botão EXIT para sair.

Sintonização fina da recepção de canais

Utilize a sintonização fina para obter uma óptima recepção de um determinado canal.

1. Utilize os botões numéricos para seleccionar directamente o canal em que pretende fazer uma sintonização fina.
2. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER.
3. Carregue no botão ▲ ou ▼ para seleccionar “Sintonia fina” e depois no botão ENTER☐.

4. Carregue no botão ◀ ou ▶ para regular a sintonização fina. Carregue no botão ENTER☐.

5. Carregue no botão EXIT para sair.

Os canais com sintonização fina que foram guardados têm um asterisco “*” do lado direito do número de canal na respectiva faixa. E o número de canal fica vermelho.

Para reiniciar a sintonização fina, seleccione “Reiniciar” carregando no botão ▲ ou ▼ e depois carregue no botão ENTER.

Os canais com sintonização fina que foram guardados têm um asterisco “*” do lado direito do número de canal na respectiva faixa. E o número de canal fica vermelho. Para reiniciar a sintonização fina, seleccione “Reiniciar” carregando no botão ▲ ou ▼ e depois carregue no botão ENTER ^o .

TV Canal Pais : Bélgica Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina Mover Enter Voltar Sintonia fina P 1 0 Reiniciar Ajustar Salvar Voltar

Alterar o padrão de imagem

Pode seleccionar o tipo de imagem que melhor corresponde aos seus requisitos de visualização.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ENTER para seleccionar "Imagem".
2. Carregue novamente no botão ENTER para seleccionar "Modo".
3. Carregue no botão ▲ ou ▼ para seleccionar o efeito de imagem pretendido. Carregue no botão ENTER☐.
4. Carregue no botão EXIT para sair.

♦ Dinâmico: selecciona uma imagem de alta definição numa sala bem iluminada.
Standard: selecciona uma boa imagem numa sala com condições de iluminação normais.
◆ Filme: selecciona uma boa imagem numa sala escura.

É preciso ajustar o modo Imagem separadamente para cada fonte de entrada.

TV Imagem Modo : Standard Retroiluminação Contraste Brilho Nitidez Cor Matiz Vr 50 Vm 50 Opções de imagem Reiniciar : OK Mover Enter Voltar

TV Imagem Modo : Dinâmico Retroiluminação : Standard 7 Contraste : 95 Brilho : 45 Nitidez : 50 Cor : 50 Vr 50 Vm 50 Opções de imagem Reiniciar : OK Mover Enter Voltar

Também pode carregar no botão P.MODE do telecomando para seleccionar uma das definições de imagem.

TTX/MX MENU P.SIZE CH_LIST PMODE

Configuração Fácil

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar “Modo Imagem”.
3. Carregue no botão ◀ ou ▶ para seleccionar a opção pretendida.
4. Carregue no botão EXIT ou TOOLS para sair.

Ferramentas Modo Imagem ← Standard ► Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. Dual I-II : Mono Mover Ajustar Sair

Regular a imagem padrão

O televisor tem várias definições que permitem controlar a qualidade da imagem.

1. Para seleccionar o efeito de imagem pretendido, siga as instruções 1 a 3 de “Alterar o padrão de imagem”. (na página 15)
2. Carregue no botão ▲ ou ▼ para seleccionar uma determinada opção. Carregue no botão ENTERG.
3. Carregue no botão ◀ ou ▶ para diminuir ou aumentar o valor de uma determinada opção. Carregue no botão ENTER☐.
4. Carregue no botão EXIT para sair.

♦ Retroiluminação: Ajusta a luminosidade do ecrã através do ajuste da luminosidade da retro- iluminação do LCD. (0\~10)
♦ Contraste: ajusta a luminosidade e a escuridão entre os objectos e o fundo.
♦ Brilho: ajusta a luminosidade do ecrã inteiro.
♦ Nitidez: ajusta o contorno dos objectos para que fiquem mais nítidos ou mais esbatidos.
♦ Cor: ajusta as cores, tornando-as mais claras ou mais escuras.
♦ Matiz: ajusta a cor dos objectos, tornando-os mais avermelhados ou esverdeados, o que lhes confere uma aparência mais natural.

TV Imagem Modo : Standard Retroluminação 7 Contraste 95 Brilho 45 Nitidez 50 Cor. 50 Motiz Vr 50 Vm 20 Opções de imagem Reiniciar : OK Mover Enter Voltar

Retroiluminação 7 Mover Ajustar Voltar

Os valores ajustados são memorizados de acordo com o modo Imagem seleccionado.
Em modo PC, apenas pode efectuar alterações à “Retroiluminação”, “Contraste” e “Brilho”. (26, 32, 37 polegadas)
Em modo PC, apenas pode efectuar alterações à “Contraste” e “Brilho”. (40 polegadas)
Nos modos TV, Ext., AV do sistema PAL, não pode utilizar a Função "Matiz".
Para voltar às predefinições de imagem, basta seleccionar “Reiniciar”. (Consulte “Repor as predefinições de imagem” na página 17.)
A energia consumida durante o uso pode ser reduzida de maneira expressiva se o nível de brilho da imagem for reduzido; isto irá reduzir o custo geral de funcionamento.

Repor as predefinições de imagem

É possível repor as predefinições de imagem.

1. Para seleccionar o efeito de imagem pretendido, siga as instruções 1 a 3 na página 15 de “Alterar o padrão de imagem”. (na página 15)
2. Carregue no botão ▲ ou ▼ para seleccionar “Reiniciar” e depois no botão ENTERC.
3. Carregue no botão ▲ ou ▼ para seleccionar "OK" ou "Cancelar". Carregue no botão ENTER.
4. Carregue no botão EXIT para sair.
   “Reiniciar” aplica-se a cada modo de imagem.

TV Imagem Modo : Standard Retroiluminação 7 Contraste 95 Brilho 45 Nilidez 50 Cor 50 Voliz Vr 50 Vm 50 Opções de imagem : OK Reiniciar Cancelar Mover Enter Voltar

Configurar Opções de Imagem

1. Carregue no botão MENU para aceder ao menu. Carregue no botão ENTER para seleccionar "Imagem".
2. Carregue no botão ▲ ou ▼ para seleccionar “Opções de imagem” e depois no botão ENTER☐.
3. Seleccione a opção pretendida carregando no botão ▲ ou ▼. Carregue no botão ENTER☐.
4. Quando estiver satisfeito com a definição, carregue no botão ENTER.
5. Carregue no botão EXIT para sair.

Em modo PC, apenas pode efectuar alterações à "Tonalidade" e "Tamanho" nos itens em "Opções de imagem".

◆ Tonalidade: Cores frias2/Cores frias1/Normal/Cores quentes1/Cores quentes2

Pode seleccionar a tonalidade que mais lhe agrada.

Os valores ajustados são memorizados de acordo com o modo Imagem seleccionado.
“Cores quentes1” ou “Cores quentes2” só são activados quando o modo de imagem é “Filme”.

TV Imagem Modo : Standard Retroiluminação 7 Contraste 95 Brilho 45 Nitidez 50 Cor 50 Voliz Vr 50 Vm 50 Opções de imagem Reiniciar : OK Mover Enter Voltar

TV Tonalidade : Normal Tamanho : Wide Automático Modo de ecrã : 16:9 NR Digital : Automático Nv.pr.HDMI : Normal Mover Enter Voltar

◆ Tamanho: Wide Automático/16:9/Zoom 16:9/Zoom/4:3/Digitalização prec.

Pode seleccionar o tamanho de imagem que melhor corresponde às suas necessidades de visualização.

◆ Wide Automático: ajusta automaticamente a imagem para o formato “16:9”.
◆ 16:9 : ajusta a imagem para 16:9 (formato adequado para DVDs ou transmissões em banda larga).
◆ Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3.
◆ Zoom: amplia a imagem 16:9 (na direcção vertical) para se ajustar ao tamanho do ecrã.
◆ 4:3: predefinição para um filme de vídeo ou transmissão normal.
Digitalização prec.: Utilize a função para ver a imagem completa sem quaisquer cortes quando entram os sinais HDMI (720p/1080i) ou Component (1080i).

A função "Wide Automático" só está disponível nos modos "TV", "Ext" e "AV".
No modo PC, só é possível ajustar os modos "16:9" e "4:3".
As definições podem ser ajustadas e memorizadas para cada dispositivo externo ligado à entrada do televisor.
Pode ocorrer retenção temporária de imagem ao visualizar uma imagem estática no televisor por mais de duas horas.

Quando o modo Duplo (□□, □□) tiver sido configurado no PIP, o Tamanho da Imagem não pode ser configurado.
Zoom 16:9: mova o ecrã para cima/baixo com o botão ▲ ou ▼ depois de seleccionar 📄, carregando no botão ▶ ou ENTER.
Zoom: seleccione 📄 carregando no botão ◀ ou ▶. Utilize o botão ▲ ou ▼ para mover a imagem para cima e para baixo. Depois de seleccionar 📄, utilize o botão ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem na direcção vertical.
Depois de seleccionar “Digitalização prec.” nos modos HDMI (1080i) ou Componente (1080i): Seleccione □ carregando no botão ◀ ou ▶. Utilize o botão ▲, ▼, ◀ ou ▶ para mover a imagem.

Reiniciar: Carregue no botão ◀ ou ▶ para seleccionar “Reiniciar” e depois carregue no botão ENTERG. Pode inicializar a definição.

Para seleccionar estas opções, basta carregar no botão P.SIZE do telecomando.

B2 TTX/MX E0 CH LIST III E1 MENU P.MODE P.SIZE HDMI

◆ Modo de ecrã: 16:9/Zoom 16:9/Zoom/4:3

Se definir o tamanho da imagem para “Wide Automático” num televisor panorâmico 16:9, pode determinar o tamanho que pretende ver: a imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho.

◆ 16:9: define a imagem para o modo 16:9.
◆ Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3.
◆ Zoom: aumenta o tamanho da imagem na vertical.
◆ 4:3: define a imagem para o modo normal de 4:3.

Esta função encontra-se disponível no modo "Wide Automático".
Esta função não se encontra disponível nos modos, "PC", "Componente" ou "HDMI".

◆ NR Digital: Deslig./Baixa/Médio/Alto/Automático

Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de redução do ruído digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã.

Quando o sinal estiver fraco, seleccione uma das outras opções até aparecer a melhor imagem.

◆ Nv.pr.HDMI: Normal/Baixa

Pode seleccionar o nível de preto no ecrã para ajustar a intensidade do ecrã.

Esta função só está activa quando ligar a entrada externa a HDMI (sinais RGB)

Pode ver uma imagem secundária na imagem principal de um programa de televisão ou de um vídeo. Desta forma, pode ver a imagem de um programa de televisão ou de um vídeo a partir de qualquer equipamento ligado enquanto vê a imagem principal.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER 📊.
2. Carregue no botão ▲ ou ▼ para seleccionar "PIP" e depois no botão ENTER 📊.
3. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER ⬇.
4. Quando estiver satisfeito com a definição, carregue no botão ENTER ☐.
5. Carregue no botão EXIT para sair.
   Pode notar que a imagem que aparece na janela PIP se torna ligeiramente artificial quando utilizar o ecrã principal para ver um jogo ou karaoke.

Configuração Fácil

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar “PIP”, depois carregue no botão ENTER ☑.
3. Carregue no botão ▲ ou ▼ para seleccionar um item em particular.
4. Carregue no botão ◀ ou ▶ para seleccionar a opção pretendida.
5. Carregue no botão EXIT ou TOOLS para sair.

♦ PIP: Lig./Deslig.

Pode activar ou desactivar a função PIP.

Imagem principal	Imagem secundária
Componente	TV, Ext., AV
HDMI 1, 2	TV, Ext., AV
PC	TV, Ext., AV

♦ Fonte

Pode seleccionar uma fonte da imagem secundária.

♦ Tamanho: □ / □ / □□

Pode seleccionar o tamanho da imagem secundária.

Se a imagem principal estiver no modo “HDMI”, a opção “Tamanho” fica disponível.

♦ Posição: □ / □ / □ / □

Pode seleccionar a posição da imagem secundária.

No modo Duplo (□□, □□), não é possível seleccionar “Posição”.

Programa

Só pode seleccionar um canal da imagem secundária quando a opção “Fonte” estiver definida para “TV”.

TV Configurar Plug & Play Idioma : Português Tempo Melodia : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar

TV PIP PIP : Liq. Fonte : TV Tamanho : ▼ Posição : □ Programa : P1 Mover Enter Voltar

Ferramentas Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. PIP Mover Enter Sair

PIP PIP ◄ Lig.► Fonte : TV Tamanho : Posição : Programa : P1 Mover ◄ Ajustar ○ Voltar

Funções de som

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Som” e depois no botão ENTER.
2. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER☐.
3. Quando estiver satisfeito com a definição, carregue no botão ENTER☐.
4. Carregue no botão EXIT para sair.

◆ Modo: Standard/Música/Filme/Discurso/Personalizar

Pode seleccionar o tipo de efeitos sonoros especiais a utilizar, quando estiver a ver um determinado programa.

Configuração Fácil

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar “Modo Som”.
3. Carregue nos botões ◀ ou ▶ para seleccionar o modo de som pretendido.
4. Carregue no botão EXIT ou TOOLS para sair.

◆ Equalizador: Balanço/100Hz/300Hz/1kHz/3kHz/10kHz

O televisor tem várias definições que permitem controlar a qualidade do som.

Se alterar estas definições, o modo de som muda automaticamente para “Personalizar”.

◆ SRS TS XT: Deslig./Lig.

TruSurround XT é uma tecnologia patenteada da SRS que permite reproduzir conteúdos 5.1 multi-canais apenas com duas colunas. A tecnologia TruSurround proporciona um excelente som surround virtual, através de qualquer sistema de reprodução com duas colunas, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canais.

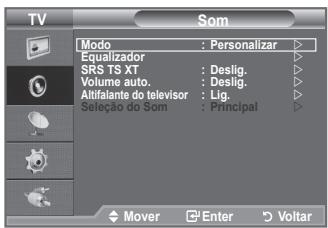

TV SOM Modo : Personalizar Equalizador SRS.TS XT : Deslig. Volume auto. : Deslig. Altifalante do television : Lig. Seleção do Som : Principal Mover Enter Voltar

Ferramentas Modo Imagem : Standard Modo Som ← Personalizar ► Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. Dual I-II : Mono Mover Ajustar Sair

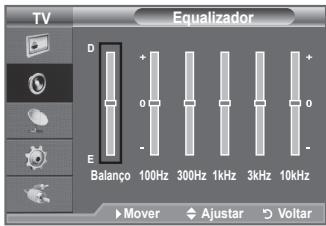

TV Equalizador D + 0 - E Balanco 100Hz 300Hz 1kHz 3kHz 10kHz Mover Ajustar Voltar

Configuração Fácil

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar "SRS TS XT".
3. Carregue no botão ◀ ou ▶ para seleccionar "Deslig." ou "Lig.".
4. Carregue no botão EXIT ou TOOLS para sair.

Ferramentas Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT ← Deslig. ► Poupança energ. : Deslig. Dual I-II : Mono Mover Ajustar Sair

TruSurround XT, SRS e o símbolo (●) são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround XT está incorporada sob licença da SRS Labs, Inc.

◆ Volume auto.: Deslig./Lig.

Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação é alto ou aumentando o som quando o sinal de modulação é baixo.

◆ Altifalante do televisor: Deslig./Lig.

Se quiser ouvir som através de colunas separadas, cancele o amplificador interno.

Os botões +, - e MUTE não funcionam quando o “Altifalante do televisor” está definido para Deslig..

Quando o “Altifalante do televisor” esta definido para “Deslig”, so pode utilizar “Selecao do Som” (no modo PIP) no menu Som.

◆ Seleção do Som: Principal/Sub

Se a função PIP estiver activada, pode ouvir o som da imagem secundária (PIP).

• Principal: utiliza-se para ouvir o som da imagem principal.
• Sub: utiliza-se para ouvir o som da imagem secundária.

Seleccionar o modo de som

Pode configurar o modo de som no menu “Ferramentas”. Quando define para “Dual I-II”, o modo de som actual aparece no ecrã.

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar "Dual I-II".

3. Carregue no botão ◀ ou ▶ para seleccionar a opção pretendida.

4. Carregue no botão ENTER.

	Tipo de áudio	DUAL 1/2	Predefinição
Estéreo A2	Mono	MONO	Mudança automática
	Estéreo	ESTÉREO ⇔ MONO
	Dual	DUAL 1 ⇔ DUAL 2	DUAL 1
NICAM Estéreo	Mono	MONO	Mudança automática
	Estéreo	MONO ⇔ ESTÉREO
	Dual	MONO ⇔ DUAL 1 [___]	DUAL 1

Ferramentas Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. Dual I-II Mono Mover Ajustar Sair

Se o sinal estéreo for fraco e ocorrer uma mudança automática, mude para Mono.
Esta função só está activa com o sinal de som estéreo. Está desactivada com o sinal de som mono.
Esta função só está disponível no modo TV.

Pode acertar o relógio do televisor para que apareça a hora actual quando carregar no botão INFO. Também tem de acertar a hora se quiser utilizar os temporizadores Ligar/Desligar automático.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER.
2. Carregue no botão ▲ ou ▼ para seleccionar “Tempo” e depois no botão ENTER.
3. Carregue no botão ENTER para seleccionar “Ajuste o Relógio”.

Para...	Carregue no...
Ir para “Mês”, “Data”, “Ano”, “Hora” ou “Minuto”	◀ botão ou ▶
Acertar a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto”	▲ botão ou ▼
Confirmar a definição.	Botão ENTER.

TV Configurar Plug & Play Idioma : Português Tempo Melodia : Deslig. Poupança energ. : Deslig. HIP Mover Enter Voltar

TV Ajuste o Relógio Mês Data Ano 01 01 2008 Hora Minuto 00 00 ► Mover ◆ Ajustar ○ Voltar

1. Carregue no botão EXIT para sair.

Se desligar o cabo de alimentação, tem de acertar novamente o relógio.

Também pode acertar o “Ano”, “Mês”, “Data”, “Hora” e “Minuto” carregando nos botões numéricos do telecomando.

Pode seleccionar um intervalo de tempo entre 30 e 180 minutos, após o qual o televisor muda automaticamente para o modo de espera.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTERG.
2. Carregue no botão ▲ ou ▼ para seleccionar “Tempo” e depois no botão ENTER☐.
3. Carregue no botão ▲ ou ▼ para seleccionar “Temporizador” e depois no botão ENTER☐.
4. Carregue várias vezes no botão ▲ ou ▼ até aparecer o tempo pretendido (Deslig., 30, 60, 90, 120, 150, 180). Carregue no botão ENTER☐.
5. Carregue no botão EXIT para sair.

   Quando o temporizador chegar a 0, o televisor passa automaticamente para o modo de espera.

TV Configurar Plug & Play Idioma : Português Tempo Melodia : Deslig. Poupança energ. : Deslig. HIP Mover Enter Voltar

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar “Temporizador”.
3. Carregue no botão ◀ ou ▶ para seleccionar o minuto.
4. Carregue no botão EXIT ou TOOLS para sair.

Ferramentas Modo Imagem : Standard Modo Som : Personalizar Temporizador ← Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. Dual I-II : Mono Mover ↕ Ajustar → Sair

Ligar e desligar o televisor automaticamente

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER.
2. Carregue no botão ▲ ou ▼ para seleccionar “Tempo” e depois no botão ENTER☐.

3. Carregue no botão ▲ ou ▼ para seleccionar “Temporizador 1”, “Temporizador 2” ou “Temporizador 3” e depois no botão ENTER. Podem ser efectuadas três Configurações diferentes de Ligar/Desligar à Hora Definida.
   Primeiro, tem de acertar o relógio.

4. Carregue no botão ◀ ou ▶ para seleccionar a opção pretendida abaixo. Carregue no botão ▲ ou ▼ para seleccionar a definição pretendida.

♦ Ligar à hora definida: Seleccione as horas, os minutos e "Lig."/“Deslig.”. (Para activar o temporizador com a definição pretendida, seleccione "Lig.". )

♦ Desligar à hora definida: Seleccione as horas, os minutos e “Lig.”/“Deslig.”. (Para activar o temporizador com a definição pretendida, seleccione “Lig.”.)

♦ Repetir: Seleccione “Uma vez”, “Diariamente”, “Seg \~ Sex”, “Seg \~ Sáb” ou “Sáb \~ Dom”.

♦ Volume: Seleccione o nível de som pretendido para quando ligar.

♦ Ligar à hora definida: Seleccione as horas, os minutos e "Lig."/Deslig.". (Para activar o temporizador com a definição pretendida, seleccione "Lig.".) ♦ Desligar à hora definida: Seleccione as horas, os minutos e "Lig."/Deslig.". (Para activar o temporizador com a definição pretendida, seleccione "Lig.".) ♦ Repetir: Seleccione "Uma vez", "Diariamente", "Seg \~ Sex", "Seg \~ Sáb" ou "Sáb \~ Dom". ♦ Volume: Seleccione o nível de som pretendido para quando ligar.

TV Configurar Plug & Play Idioma : Português Tempo Melodia : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar

Temporizador 1 Ligar à hora definida 00 : 00 Deslig. Desligar à hora definida 00 : 00 Deslig. Repetir Uma vez Volume 10 ► Mover ◆ Ajustar ▶ Voltar

Pode introduzir directamente a hora e os minutos carregando nos botões numéricos do telecomando.

Desligar automaticamente

Quando definir o temporizador para “Ligar” à hora definida, o televisor desliga-se eventualmente se não carregar em nenhum comando no período de 3 horas após o temporizador ter ligado o televisor. Esta função só está disponível no modo “Ligar” à hora definida do temporizador e permite evitar sobreaquecimentos, que podem ocorrer se o televisor permanecer ligado durante muito tempo.

Quando utilizar o aparelho pela primeira vez, tem de seleccionar o idioma dos menus e indicações mostrados no ecrã.

1. Carregue no botão MENU para aceder ao menu no ecrã. Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER.

2. Carregue no botão ▲ ou ▼ para seleccionar “Idioma” e depois no botão ENTER☐.

3. Seleccione um determinado idioma carregando várias vezes no botão ▲ ou ▼. Carregue no botão ENTERG.

4. Carregue no botão EXIT para sair.

TV Configurar Plug & Play Idioma : Português Tempo Melodia : Deslig. Poupança energ. : Deslig. HIP Mover Enter Voltar

Melodia / Poupança energ.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER.
2. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER.
3. Quando estiver satisfeito com a definição, carregue no botão ENTER.
4. Carregue no botão EXIT para sair.

TV Configurar Plug & Play Idioma : Português Tempo Melodia : Deslig. Poupança energ. : Deslig. PIP Mover Enter Voltar

◆ Melodia: Deslig./Baixa/Médio/Alto

Pode regular a melodia que toca quando liga/desliga o televisor.

A Medodia não reproduz

• Quando não sai som do televisor porque o botão MUTE foi premido.
• Quando não sai som do televisor porque o botão (Volume) foi premido.
• Quando o televisor é desligado pela função Temporizador.

◆ Poupança energ.: Deslig./Baixa/Médio/Alto

Esta função regula a luminosidade do ecrã consoante as condições de iluminação.

• Deslig.: Desactiva a função de poupança de energia.
• Baixa: Programa o televisor para o modo de baixa poupança de energia.
• Médio: Programa o televisor para o modo de poupança média de energia.
• Alto: Programa o televisor para o modo de alta poupança de energia.

Configuração Fácil

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar “Poupança energ.”
3. Carregue no botão ◀ ou ▶ para seleccionar "Deslig.", "Baixa", "Médio" ou "Alto".
4. Carregue no botão EXIT ou TOOLS para sair.

Esta função não se encontra disponível nos modos "PC". (40 polegadas)

Ferramentas Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. ← Deslig. ► Dual I-II : Mono Mover ↕ Ajustar Sair

Seleccionar a fonte

Pode fazer uma selecção das fontes externas ligadas às tomadas de entrada do televisor.

1. Carregue no botão MENU para aceder ao menu.

Carregue no botão ▲ ou ▼ para seleccionar “Entrada” e depois no botão ENTER.

1. Carregue novamente no botão ENTER para seleccionar "Lista de fontes".

Fontes de sinais disponíveis: TV, Ext., AV, Componente, PC, HDMI1, HDMI2.
Pode escolher apenas os dispositivos externos que estão ligados ao televisor.

1. Seleccione o dispositivo pretendido carregando no botão

▲ ou ▼. Carregue no botão ENTER.

Carregue no botão SOURCE do telecomando para alternar entre todas as fontes disponíveis. É possível seleccionar o modo TV carregando no botão TV, nos botões numéricos (0\~9) e no botão P ^∧ / ^∨ do telecomando.

Também pode ver o modo HDMI carregando simplesmente no botão HDMI do telecomando.

TV Lista de fontes : TV Editar nome Mover Enter Voltar

Lista de fontes TV Ext:AV Componente PC HDMI1 HDMI2 Mover Enter Voltar

Identifique o dispositivo ligado às tomadas de entrada para que a seleção de fontes de entrada se torne mais fácil.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ▲ ou ▼ para seleccionar“Entrada” e depois no botão ENTER.
2. Carregue no botão ▲ ou ▼ para seleccionar “Editar nome” e depois no botão ENTER☐.
3. Carregue no botão ▲ ou ▼ para seleccionar o dispositivo cujo nome quer editar. Carregue no botão ENTER.
4. Carregue no botão ▲ ou ▼ para seleccionar o dispositivo pretendido.
   Carregue no botão ENTER.
5. Carregue no botão EXIT para sair.

TV Lista de fontes : TV Editar nome Mover Enter Voltar

TV Ext. AV Componente PC HDMI1 HDMI2 Editar nome VCR DVD STB Cabo Satellite STB STB PVR Receptor AV Jogos Mover Enter Voltar

Configurar o software do PC (com base no Windows XP)

As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do PC podem ser diferentes consoante a sua versão do Windows e a sua placa de vídeo. Mesmo que os ecrãs pareçam diferentes, são aplicadas, em quase todos os casos, as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.)

1. Primeiro, clique em "Painel de controlo" no menu Iniciar do Windows.
2. Quando aparecer a janela do painel de controlo, clique em “Aparência e temas” e aparece uma caixa de diálogo.
3. Quando aparecer a janela do painel de controlo, clique em "Visualização" e aparece uma caixa de diálogo.
4. Vá para o separador "Definições" na caixa de diálogo. Definição correcta de tamanho (resolução): ideal - 1360 X 768.

Se existir uma opção de frequência vertical na caixa de diálogo de definições de visualização, o valor correcto é “60” ou “60 Hz”. Caso contrário, basta clicar em “OK” e sair da caixa de diálogo.

Modos de visualização

A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções indicadas na tabela.

D-Sub Entrada

Modo	Resolução	Frequência horizontal (kHz)	Frequência vertical (Hz)	Frequência do relógioem pixels (MHz)	Polaridade de sincronização (H/V)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
VESA	640×480	31,469	59,940	25,175	-/-
	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360×768	47,712	60,015	85,500	+/+

HDMI/DVI Entrada

Modo	Resolução	Frequência horizontal (kHz)	Frequência vertical (Hz)	Frequência do relógioem pixels (MHz)	Polaridade de sincronização (H/V)
VESA	640×480	31,469	59,940	25,175	-/-
	800×600	37,879	60,317	40,000	+/+
	1024×768	48,363	60,004	65,000	-/-
	1360×768	47,712	60,015	85,500	+/+

Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 2.
O modo entrelaçado não é suportado.
O televisor pode não funcionar correctamente se seleccionar um formato de vídeo que não seja padrão.
Os modos Separado e Composto são suportados. A tecnologia SOG não é suportada.

Configurar o televisor com o seu PC

Carregue no botão SOURCE para seleccionar o modo PC.

1. Carregue no botão MENU para aceder ao menu.
   Carregue no botão ENTER para seleccionar "Imagem".
2. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER.
3. Quando estiver satisfeito com a programação, carregue no botão ENTER.
4. Carregue no botão EXIT para sair.

♦ Ajuste auto.

A regulação automática permite que o ecrã de PC se ajuste automaticamente ao sinal de vídeo recebido de um PC. Os valores Fino, Grosso e Posição são regulados automaticamente.

Configuração Fácil

1. Carregue no botão TOOLS no telecomando.
2. Carregue no botão ▲ ou ▼ para seleccionar “Ajuste auto.”, depois carregue no botão ENTERG.

♦ Ecrã:

Grosso/Fino

A regulação da qualidade da imagem permite remover ou reduzir o ruído da imagem. Se não conseguir retirar o ruído fazendo apenas a sintonização fina, regule a frequência o melhor possível e volte a fazer a sintonização fina. Depois de ter reduzido o ruído, volte a regular a imagem de forma a ficar alinhada no centro do ecrã.

Carregue no botão ▲ ou ▼ para seleccionar "Grosso" ou "Fino", depois carregue no botão ENTER.

Carregue no botão ◀ ou ▶ para regular a qualidade do ecrã.

Carregue no botão ENTER.

Posição

Pode ajustar a posição do ecrã do PC se não aparecer por completo no ecrã do televisor.

Carregue no botão ▲ ou ▼ para regular a Posição Vertical.

Carregue no botão ◀ ou ▶ para regular a Posição Horizontal.

Carregue no botão ENTER.

Repor imagem

Pode substituir todas as configurações de imagem pelos valores de fábrica.

TV Imagem Modo : Standard Retroluminação 7 Contraste 95 Brilho 45 Ajuste: 50 Ajuste auto. Ecrã Opções de imagem Reiniciar : OK Mover Enter Voltar

Ajuste auto. em curso Aguarde por favor

Ferramentas Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. PIP Ajuste auto. Mover Enter Sair

TV Grosso Fino Posição Repor imagem Ecrã 50 34 Mover Enter Voltar

TV Posição Mover Enter Voltar

TV Grosso Fino Posição Repor imagem Ecrã 50 34 Mover Enter Voltar

Função de teletexto

A maioria das estações de televisão fornece serviços de informação por escrito através da função de teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos utilizando os botões do telecomando.

Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.

① □ (Sair)

Sair do ecrã de teletexto.

② (tamanho)

Carregue para ver as letras com o dobro do tamanho na metade superior do ecrã. Para as ver na metade inferior do ecrã, carregue novamente. Para ver o ecrã normal, carregue mais uma vez.

③ ≡? (mostrar)

Utiliza-se para ver texto oculto (respostas a jogos de perguntas e respostas, por exemplo) Para ver o ecrã normal, carregue novamente no botão.

④ Botões coloridos (vermelho/verde/amarelo/azul)

Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue num desses botões correspondente à opção pretendida. A página é apresentada com outras informações às cores que pode seleccionar da mesma forma. Para aceder à página anterior ou seguinte, carregue no botão colorido correspondente.

5 (teletexto activado/visualização mista)

Carregue para activar o modo de teletexto depois de seleccionar o canal com o serviço de teletexto. Carregue duas vezes para sobrepor o ecrã de transmissão actual ao teletext.

6 ≡ (memorizar)

Utiliza-se para memorizar as páginas do teletexto.

⑦ Ⓥ... (modo)

Carregue para seleccionar o modo de teletexto (LIST/FLOF). Se carregar enquanto estiver no modo LIST, muda para o modo de guardar em lista. No modo de guardar em lista, pode guardar a página de teletexto numa lista com o botão (memorizar).

8 (página secundária)

Utiliza-se para ver a página secundária disponível.

9 ≡1 (página para cima)

Utiliza-se para ver a próxima página do teletexto.

10 1-≡ (página para baixo)

Utiliza-se para ver a página anterior do teletexto.

11 (modo de espera)

Utiliza-se para manter o ecrã numa determinada página, se a página seleccionada estiver ligada a várias páginas secundárias que aparecem automaticamente em sequência. Para retomar, carregue novamente neste botão.

12 ☒ (cancelar)

Utiliza-se para ver a emissão enquanto procura uma página.

13 Æi (índice)

Utiliza-se para ver a página de índice (conteúdo) a qualquer momento em que está a visualizar o teletexto.

Pode alterar páginas de teletexto com os botões numéricos do telecomando.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 +/- 0 PRE-CH + MUTE - TOOLS (E) RETURN (E) INFO (E) EXIT (E) 3 4 5 6 STXMKI MENU PSIZE CH LIST PAODE HDMI SAMSUNG

1 2 3 4 5 6 7 8 9 -/- 0 PRE-CH P

As páginas do teletexto estão divididas em seis categorias:

Parte	Conteúdo
A	Número da página seleccionada.
B	Nome da estação emissora.
C	Número da página actual ou indicações da procura.
D	Data e hora.
E	Texto.
F	Informações sobre o estado.Informações FASTEXT

A B C D E F

As informações de teletexto são muitas vezes divididas em várias páginas mostradas em sequência e às quais pode aceder:

◆ Introduzindo o número da página
◆ Seleccionando um título numa lista
◆ Seleccionando um título a cores (sistema FASTEXT)

Carregue no botão TV para sair do teletexto.

TV SOURCE E.) ① ② ③

Utilizar o cadeado Kensington anti-roubo (consoante o modelo)

O dispositivo de bloqueio Kensington serve para 'fixar' fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração dependendo do fabricante. Consulte o manual fornecido com o bloqueio Kensington para uma utilização correcta. O dispositivo de bloqueio tem que ser adquirido separadamente.

1. Introduza o dispositivo de bloqueio na ranhura Kensington do televisor LCD (Figura 1) e rode-o na direcção de bloqueio (Figura 2).

2. Ligue o cabo do cadeado Kensington.

3. Fixe o cadeado Kensington a uma secretária ou a um objecto estático pesado.

A posição do cadeado Kensington varia consoante o respectivo modelo.

Cabo Figura 2 Figura 1

Resolução de problemas: Antes de contactar a assistência técnica

Não há som nem imagem.	Verifique se o cabo de alimentação está ligado a uma tomada de parede.Certifique-se de que carregou no botão do seu televisor.Verifique as definições de contraste e brilho da imagem.Verifique o volume.
A imagem está normal mas não se ouve o som.	Verifique o volume.Verifique se carregou ou não no botão MUTE do telecomando.Verifique se o “Altifalante do televisor” está ligado.
O ecrã está preto e o indicador luminoso de corrente está a piscar.	No computador, verifique: corrente, cabo de sinal.O televisor está a utilizar o sistema de gestão de energia.Mova o rato do computador ou carregue numa tecla do teclado.
Não há imagem ou a imagem está a preto e branco.	Regule as definições de cor.Verifique se o sistema de transmissão seleccionado está correcto.
Interferências no som e na imagem.	Tente identificar o aparelho eléctrico que está a provocar interferências no televisor e afaste-o.Ligue o televisor a uma tomada diferente.
A imagem está esbatida ou tem chuva,o som sai distorcido.	Verifique a direcção, a localização e as ligações da antena.Estas interferências ocorrem normalmente devido à utilização de uma antena interna.
O telecomando não funciona.	Substitua as pilhas do telecomando.Limpe a parte superior do telecomando (janela de transmissão).Verifique os terminais das pilhas.
Aparece a mensagem ‘Verificar cabo sinal’.	Verifique se o cabo de sinal está correctamente ligado ao PC ou às fontes de vídeo.Verifique se o PC ou as fontes de vídeo estão ligados.
No modo PC, aparece a mensagem ‘Função Não Serviço’.	Verifique a resolução máxima e a frequência do adaptador de vídeo.Compare estes valores com os dados apresentados na secção Modos de visualização.
A imagem danificada aparece no canto do ecrã.	Se “Digitalização prec.” for seleccionado em alguns dispositivos externos, a imagem danificada pode aparecer no canto do ecrã. Este sintoma é provocado por dispositivos externos, não pelo televisor.
Aparece a mensagem ‘Repõe os valores predefinidos’.	Esta mensagem aparece quando carrega no botão EXIT de modo contínuo durante algum tempo. Os valores predefinidos do produto são repostos.
O LCD TFT utiliza um painel constituído por subpixels (3 133 440) que necessitam de uma tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã.Estes pixels não afectam o desempenho do produto.

Características técnicas e ambientais

Nome do modelo	LE26A330	LE32A330
Tamanho do ecrã(na diagonal)	26 polegadas	32 polegadas
Resolução de PC	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Som
Saída	5W x 2	10W x 2
Dimensões (L X P X A)
Television apenas	744 X 80 X 447 mm	874 X 81 X 531 mm
Com base	744 X 232 X 507 mm	874 X 291 X 577 mm
Peso
com base	11 kg	15 kg
Caracteristicas ambientais
Temperatura de functionamento	10 °C a 40 °C (50 °F a 104 °F)	10 °C a 40 °C (50 °F a 104 °F)
Humidade de functionamento	10 % a 80 %, sem condensação	10 % a 80 %, sem condensação
Temperatura de armazenamento	-20 °C a 45 °C (-4 °F a 113 °F)	-20 °C a 45 °C (-4 °F a 113 °F)
Humidade de armazenamento	5 % a 95 %, sem condensação	5 % a 95 %, sem condensação
Rotação da base(Esquerda / Direita)	0°	-20° ~ 20°

Nome do modelo	LE37A330	LE40A330
Tamanho do ecrã(na diagonal)	37 polegadas	40 polegadas
Resolução de PC	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Som
Saída	10W x 2	10W x 2
Dimensões (L X P X A)
Television apenas	1013 X 93 X 602 mm	1084 X 95 X 639 mm
Com base	1013 X 300 X 652 mm	1084 X 300 X 690 mm
Peso
com base	21 kg	22 kg
Caracteristicas ambientais
Temperatura de functionamento	10 °C a 40 °C (50 °F a 104 °F)
Humidade de functionamento	10 % a 80 %, sem condensação
Temperatura de armazenamento	-20 °C a 45 °C (-4 °F a 113 °F)
Humidade de armazenamento	5 % a 95 %, sem condensação
Rotação da base(Esquerda / Direita)	-20° ~ 20°

O design e as características técnicas estão sujeitos a alterações sem aviso prévio.
Este dispositivo é um aparelho digital de Classe B.
Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto.

Eliminação Correcta Deste Produto (Resíduo de Equipamentos Eléctricos e Electrónicos)

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e à saúde humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não deverá ser misturado com outros resíduos comerciais para eliminação.
