INSTRUKCJA OBSŁUGI LE32A330J1 SAMSUNG

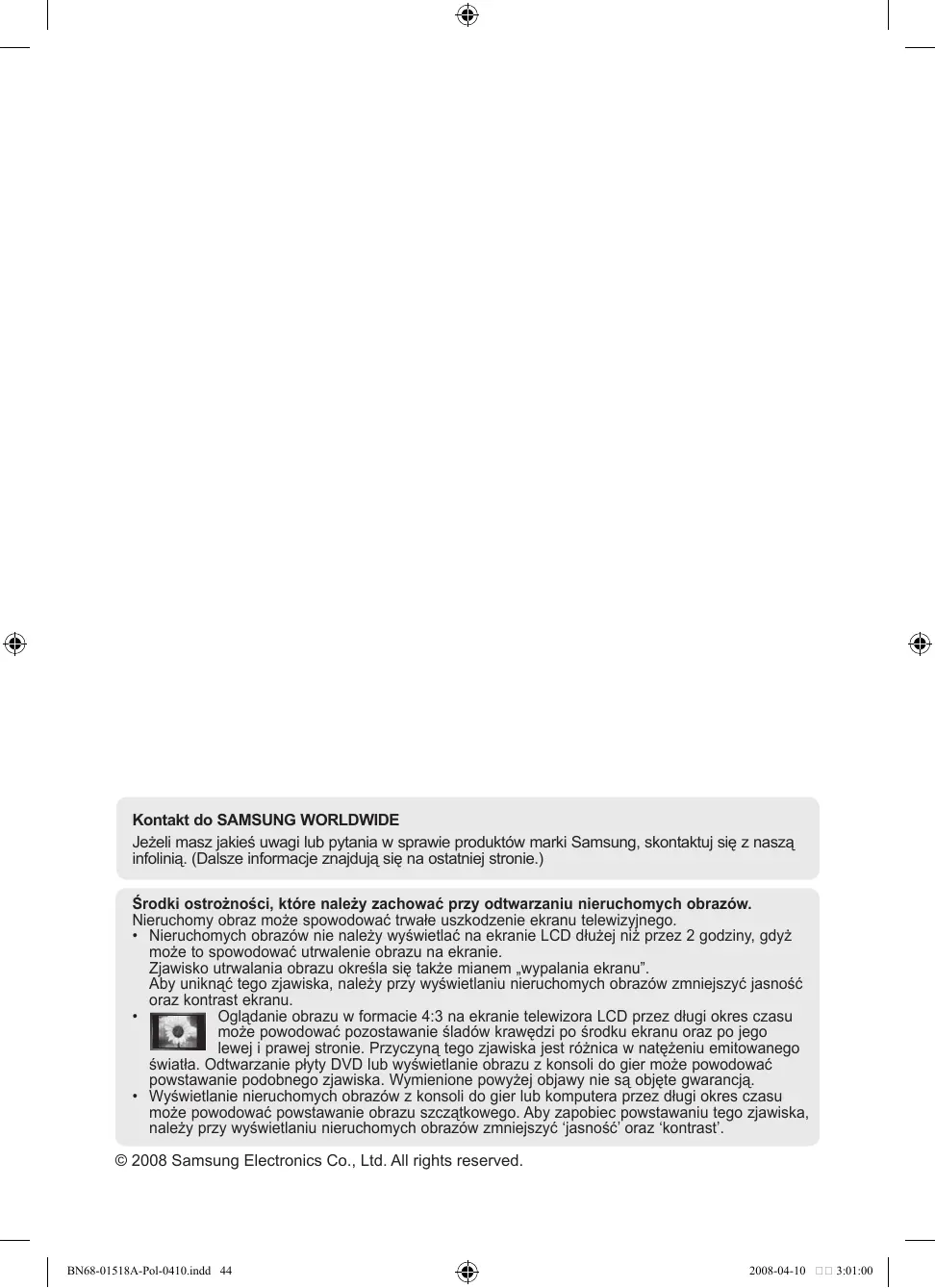

Jeżeli masz jakieś uwagi lub pytania w sprawie produktów marki Samsung, skontaktuj się z naszą infolinią. (Dalsze informacje znajdują się na ostatniej stronie.)

Środki ostrożności, które należy zachować przy odtwarzaniu nieruchomoch obrazów.

Nieruchomy obraz może spowodować trwałe uszkodzenie ekranu telewizyjnego.

• Nieruchomych obrazów nie należy wyświetlać na ekranie LCD dłużej niż przez 2 godziny, gdyż może to spowodować utrwalenie obrazu na ekranie.
  Zjawisko utrwalania obrazu określa się także mianem „wypalania ekranu”.
  Aby uniknąć tego zjawiska, należy przy wyświetlaniu nieruchomoch obrazów zmniejszyć jasność oraz kontrast ekranu.

Oglądanie obrazu w formacie 4:3 na ekranie telewizora LCD przez długi okres czasu może powodować pozostawanie śladów krawędzi po środku ekranu oraz po jego lewej i prawej stronie. Przyczyną tego zjawiska jest różnica w natężeniu emitowanego odtwarzanie płyty DVD lub wyświetlanie obrazu z konsoli do gier może powodować nie podobnego zjawiska. Wymienione powyżej objawy nie są objęte gwarancją.
- Wyświetlanie nieruchomochych obrazów z konsoli do gier lub komputera przez długi okres czasu może powodować powstawanie obrazu szczątkowego. Aby zapobiec powstawaniu tego zjawiska, należy przy wyświetlianiu nieruchomochych obrazów zmniejszyć 'jasność' oraz 'kontrast'.

Spis treści

PODŁĄCZANIE PRZEWODÓW I PRZYGOTOWYWANIE TELEWIZORA DO PRACY

◆ Lista części.... 2
◆ Instalowanie podstawy ...... 2
◆ Instalowanie wspornika do montażu naściennego .... 2
◆ Opis panelu sterowania .... 3
◆ Opis panelu złączy ....4
◆ Opis pilota 6
◆ Wkładanie baterii do pilota 7
◆ Włączanie i wyłączenie 7
◆ Przestawianie telewizora w tryb gotowości ..... 7
◆ Przegładanie menu 8
◆ Korzystanie z przycisku TOOLS...... 8
◆ Przeglądanie menu ...... 9

PROGRAMOWANIE KANAŁÓW

◆ Automatyczne programowanie kanałów ..... 10
◆ Ręczne programowanie kanałów ...... 11
◆ Dodawanie i blokowanie kanałów ...... 12

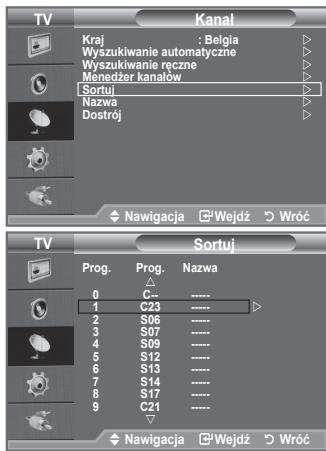

◆ Porządkowanie kolejności zaprogramowanych kanałów 13
◆ Nadawanie nazw kanałom 13

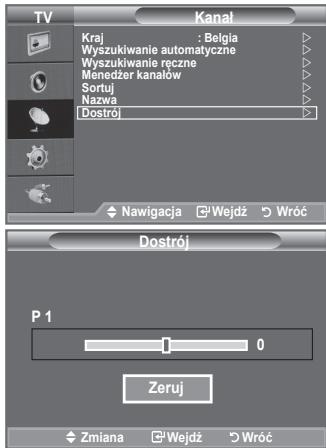

◆ Dostrajanie odbioru kanałów 14

USTAWIANIE OBRAZU

◆ Zmiana trybu wyświetlania obrazu ...... 15
◆ Dostosowanie obrazu niestandardowego ..... 16
◆ Przywracanie domyślnych ustawień obrazu .... 17
◆ Konfiguracja opcji obrazu.... 18
◆ Wyświetlanie obrazu w obrazie (PIP)...... 20

USTAWIANIE DźWIĘKU

◆ Funkcje dźwięku.... 21
◆ Wybieranie trybu dźwięku 22

USTAWIANIE ZEGARA

◆ Ustawianie i wyświetlanie zegara.... 23
◆ Nastawianie automatycznego wyłączania...... 23

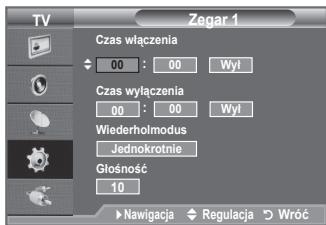

◆ Automatyczne włączanie i wyłączanie telewizora..... 24

OPIS FUNKCJI

◆ Wybieranie języka 24
◆ Melodia/ Oszcz. energii 25
◆ Wybieranie źródła.... 26
◆ Edytowanie nazw źródeł sygnału wejściowego 27

USTAWIANIE OBRAZU Z KOMPUTERA

◆ Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP)...... 28
◆ Tryby wyświetlania 28
◆ Konfiguracja telewizora za pośrednictwem komputera 29

ZALECENIA DOTYCZĄCE UŻYTKOWANIA

◆ Telegazeta 30
◆ Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington (w zależności od modelu).... 31
◆ Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem ...... 32
◆ Parametry techniczne 33

Symbole

Naciśnij

Uwaga

Przycisk jednodotykowy

Lista części

Należy sprawdzić, czy poniższe części zostały dostarczone wraz z telewizorem LCD. W przypadku braku którejkolwiek części należy skontaktować się ze sprzedawcą.

			M4XL16
Pilot zdalnego sterowania i baterie (AAA x 2)	Kabel zasilający	Kabel zasilający	Wkręty do podstawy X4	Podstawa	Ściereczka do czyszczenia
• Instrukcja obsługi	• Karta gwarancyjna		• Podręcznik zasad bezpieczeństwa	• Karty rejestracyjne

Karta gwarancyjna / podręcznik zasad bezpieczeństwa / karty rejestracyjne (nie są dostępne we wszystkich krajach)
W zależności od modelu podstawa oraz wkręty do podstawy mogą nie być dołączone

Instalowanie podstawy

1. Podłącz telewizor LCD oraz podstawę.

Telewizor powinien być przenoszony przez co najmniej dwie osoby.
Upewnij się, że w trakcie montażu podstawy odróżniłeś jej przód od tyłu.

1. Przymocuj dwie śruby w pozycji ①, a dwie pozostałe w pozycji ②.

Podnieś produkt i dokręć śruby. Jeśli przymocowujesz śruby do telewizora LCD umieszczonego na podłodze, to można go pochylić na jedną stronę.
Podstawa jest montowana w przypadku modeli o przekątnej ekranu wynoszącej co najmniej 37 cali.

Instalowanie wspornika do montażu naściennego

Wspornik (sprzedawany oddzielnie) umożliwia zamontowanie telewizora na ścianie.

Szczegółowe informacje dotyczące instalacji wspornika można znaleźć w instrukcji dołączonej do zestawu do montażu na ścianie. Zamontowanie telewizora na ścianie przy użyciu wspornika należy zlecić technikowi.

Firma Samsung Electronics nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku samodzielnego instalowania telewizora.

Nie należy instalować zestawu do montażu naściennego, kiedy telewizor jest włączony. Może to spowodować obrażenia ciała powstałe w wyniku porażenia prądem.

Odlącz podstawę i zakryj nasadką otwór znajdujący się na spodzie, dokręcając dwa wkręty.

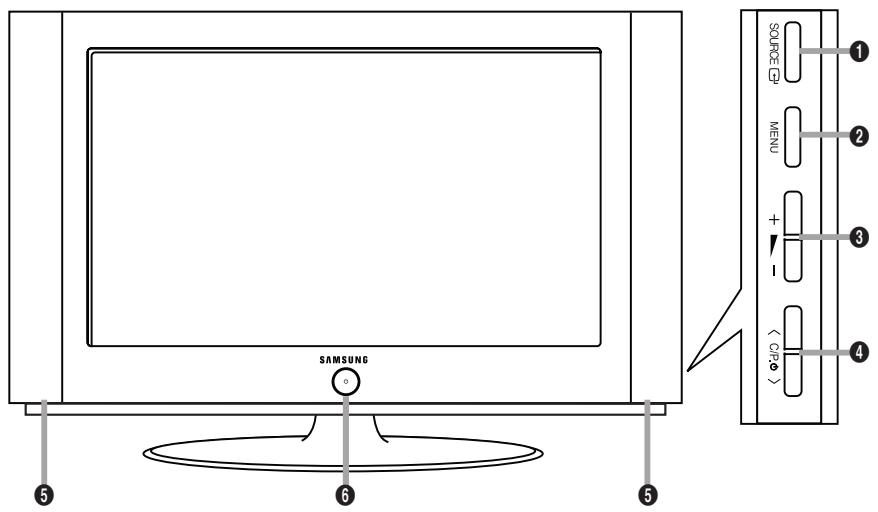

Przyciski panelu bocznego

SOURCE MENU + - ( ) ( ) ( ) ( ) SAMSUNG 5 6 5 1 2 3 4

Kolor i kształt produktu mogą się różnić w zależności od modelu.

① SOURCE

Przełączanie pomiędzy dostępnymi źródłami sygnału wejściowego (TV, Złącze, AV, Moduł, PC, HDMI1, HDMI2). W menu ekranowym tego przycisku używa się tak, jak przycisku ENTER na pilocie zdalnego sterowania.

② MENU

Wyświetlanie menu ekranowego z funkcjami telewizora.

③ + ▶ -

Zwiększanie / zmniejszanie poziomu głośności. W menu ekranowym przycisków + ▶ — używa się w taki sam sposób, jak przycisków ◀ i ▶ na pilocie zdalnego sterowania.

4 < C/P.Φ >

Zmiana kanału.

W menu ekranowym przycisków < C/P.º> używa się w taki sam sposób, jak przycisków ▲ i ▼ na pilocie zdalnego sterowania.

(Bez użycia pilota zdalnego sterowania można włączyć telewizor przy użyciu przycisków kanałów).

5 Głośniki

6 ⏻ (Zasilanie)

Naciśnij, aby włączyć lub wyłączyć telewizor.

Wskaźnik zasilania

Miga i wyłącza się, gdy telewizor jest włączony, a zapala się w trybie gotowości.

Czujnik pilota

Pilot zdalnego sterowania należy skierować w to miejsce w telewizorze.

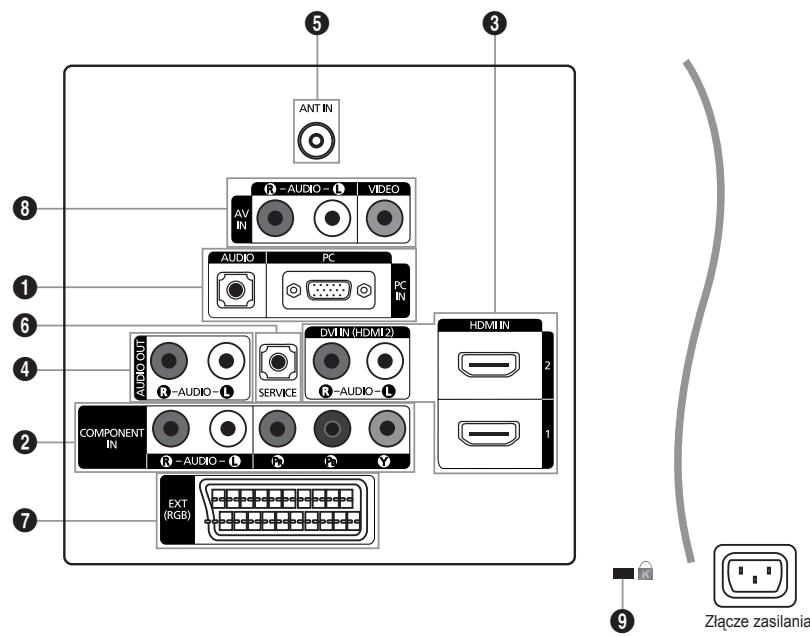

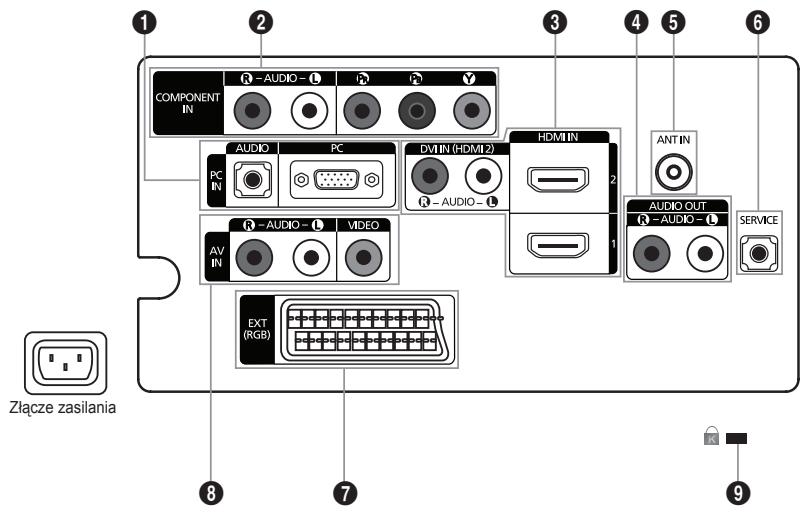

COMPONENT IN R - AUDIO - L P P Y AUDIO PC DV1 IN (HDMI 2) R - AUDIO - L HDMI IN PC IN AV IN R - AUDIO - L VIDEO EXT (RGB) ANT IN AUDIO OUT R - AUDIO - L SERVICE Złącze zasilania 8 7 9

ANT IN R-AUDIO-L AV IN VIDEO AUDIO PC PC IN AUDIO OUT R-AUDIO-L DVIN (HDMI2) SERVICE R-AUDIO-L COMPONENT IN R-AUDIO-L EXT (RGB) HDMI IN 2 1 Złącze zasilania

Kolor i kształt produktu mogą się różnić w zależności od modelu.
Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zostało wyłączone zasilanie telewizora.
Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o tym samym kolorze.

① PC IN [PC] / [AUDIO]

- Złącza wejść audio i wideo do podłączenia komputera.

② COMPONENT IN

• Kable komponentowego sygnału wideo (opcjonalne) należy podłączyć do złączy sygnału komponentowego („PR”, „PB”, „Y”) z tytu telewizora, a pozostałe końca do odpowiednich wyjść wideo w odtwarzaczu DVD.
• W przypadku podłączenia dekodera i odtwarzacza DVD należy połączyć ze sobą te urządzenia, a następnie podłączyć odtwarzacz DVD do złącza komponentowego („PR”, „PB”, „Y”) telewizora.
• Gniazda PR, PB i Y urządzeń zewnętrznych (odtwarzacza DVD) są czasami oznaczone jako Y, B-Y i R-Y lub Y, Cb i Cr.
• Kable sygnału dźwięku RCA (opcjonalny) należy podłączyć do złącza [R - AUDIO - L] z tyłu telewizora, a drugi koniec do odpowiednich wyjść audio w odtwarzaczu DVD.

③ HDMI IN 1, HDMI IN 2

• Obsługują połączenia między urządzeniami wyposażonych w interfejs HDMI (dekoderami, odtwarzaczami DVD).
• Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwiękowy.
• Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2.

Co to jest HDMI?

• „High Definition Multimedia interface” (HDMI) to połączenie umożliwiające przesyłanie cyfrowego obrazu o wysokiej rozdzielczości oraz wielokanałowego cyfrowego dźwięku.
• Interfejs HDMI/DVI służy do doprowadzania sygnału DVI do dodanego urządzenia za pomocą odpowiedniego przewodu (dostępnego oddzielnie). Różnica pomiędzy interfejsem HDMI i DVI polega na tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm ochrony praw autorskich HDCP oraz obsługuje wielokanałowy dźwięk cyfrowy.

- Złącza wyjść audio DVI do podłączenia zewnętrznych urządzeń.

Obstugiwane tryby dla złączy HDMI/DVI i Moduł

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50 Hz	X	X	X	O	O	O
HDMI/DVI 60 Hz	X	O	X	X	O	O
Modul	O	O	O	O	O	O

- Kable sygnału dźwięku RCA należy podłączyć do złącza AUDIO OUT [R-AUDIO-L] z tyłu telewizora, a drugi koniec do odpowiednich wejść audio we wzmacniaczu lub zestawie kina domowego.

⑤ ANT IN

Aby możliwy był odbiór sygnału telewizyjnego, urządzenie należy podłączyć do jednego z następujących źródeł: - anteny zewnętrznej / sieci telewizji kablowej / sieci satelitarnej

6 Złącze SERVICE

- Złącze tylko do użytku serwisowego.

⑦ EXT

Złącze	Sygnał wejściowy			Sygnał wyjściowy
	Wideo	Audio (L/P)	RGB	Wideo + Audio (L/P)
EXT	O	O	O	Dostępny jest tylko sygnał TV.

- Wejścia i wyjścia do urządzeń zewnętrznych, np. magnetowidu, odtwarzacza DVD, urządzenia do gier wideo lub odtwarzacza płyt video.

• Podłącz telewizor do gniazda RCA urządzenia audio-video, takiego jak magnetowid, odtwarzacz DVD czy kamera.
• Podłącz kable audio RCA do złączy [R - AUDIO - L] z tyłu telewizora, a drugi ich koniec do odpowiednich wyjść audio w odbiorniku A/V.

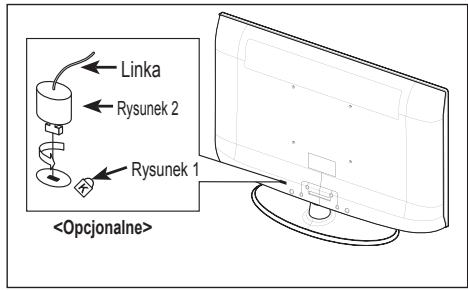

⑨ Zabezpieczenie Kensington (w zależności od modelu)

• Zabezpieczenie Kensington (opcjonalne) to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych.
• Informacje dotyczące korzystania z blokady można uzyskać w miejscu zakupu telewizora.
• W zależności od modelu, umiejscowienie zabezpieczenia Kensington może być różne.

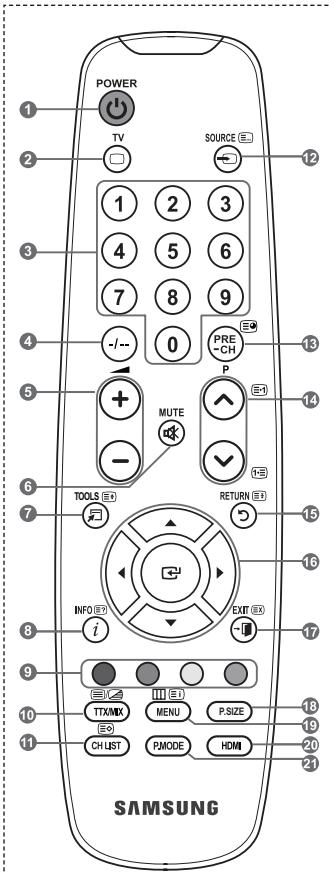

Opis pilota

① Przycisk trybu gotowości telewizora
② Bezpośrednie wybieranie trybu telewizora
3 Przyciski numeryczne umożliwiające bezpośrednie wybieranie kanałów.
4 Wybieranie kanałów o numerach jedno-/dwucyfrowych.
⑤ +: Zwiększanie głośności -: Zmniejszanie głośności
6 Chwilowe wyciszenie dźwięku
⑦ Szybkie wybieranie najczęściej używanych funkcji.
⑧ Wyświetlanie informacji o aktualnie oglądanym programie
⑨ Kolorowe przyciski: służą one do przeglądania listy kanałów itp.
Umożliwia wyświetlenie listy kanałów na ekranie
⑫ Wybieranie źródła sygnału wejściowego
13 Poprzedni kanał
14 P ^∧ : Następny kanał P ^∨ : Poprzedni kanał
15 Powrót do poprzedniego menu
16 Sterowanie kursorem w menu
17 Wyjście z menu ekranowego
18 Wybieranie formatu obrazu
19 Wyświetla ekran menu głównego
20 Bezpośrednie wybieranie trybu HDMI.
②1 Wyświetłanie menu oraz potwierdzanie zmian.

Funkcje telegazety

② Zamknięcie ekranu telegazety.
⑦ Wybieranie rozmiaru telegazety
⑧ Wyświetlanie ukrytego tekstu
⑨ Wybieranie tematu Fastext
10 Umożliwia wybór opcji Telegazeta, Podwójny ekran oraz Mix (Telegazeta i obraz).
11 Zapisywanie stron telegazety
⑫ Wybór trybu telegazety. (LIST/FLOF)
13 Wyświetlanie podstrony
14 P ⬇: Następna strona telegazety P ⬇: Poprzednia strona telegazety
15 Zatrzymanie telegazety
⑰ Wyjście z trybu telegazety
19 Spis treści telegazety

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 -/- 0 PRE-CH MUTE - TOOLS RETURN INFO EXIT i TTX/MIX MENU P.SIZE CH LIST PMODE HDMI SAMSUNG

Silne źródło światła może być przyczyną nieprawidłowego działania pilota.

Wkładanie baterii do pilota

1. Unieś do góry pokrywę z tyłu pilota w sposób przedstawiony na rysunku.
2. Włóż dwie baterie o rozmiarze AAA.

Bieguny „+” i „-” baterii powinny być dopasowane do znaków „+” i „-” wewnątrz komory.

1. Załóż ponownie osłonę komory baterii.

Jeśli pilot nie będzie używany przez dłuższy czas, wskazane jest wyjęcie baterii i umieszczenie ich w suchym i chłodnym mi ejscu.

Jeśli pilot nie działa poprawnie, należy sprawdzić następujące rzeczy:

1. Czy włączone jest zasilanie telewizora?
2. Czy bieguny plus i minus baterii nie zostały zamienione?
3. Czy baterie nie są wyczerpane?
4. Czy nie wystąpiła awaria sieci elektrycznej lub czy nie odłączono kabla zasilania?
5. Czy w pobliżu nie ma żadnych specjalnych lamp jarzeniowych lub neonów?

Włączanie i wyłączenie

Przewód zasilający podłącza się z tyłu telewizora.

1. Podłącz przewód zasilający do odpowiedniego gniazda.

➢ Na panelu telewizora zacznie świecić wskaźnik trybu gotowości.

1. Naciśnij przycisk ⏻ na panelu telewizora.

W celu włączenia telewizora można również nacisnąć przycisk POWER lub przycisk TV na pilocie zdalnego sterowania.
Automatycznie zostanie wybrany kanał, który był oglądany przed ostatnim wyłączeniem telewizora.

1. Użyj przycisków numerycznych (0–9) lub przycisków zmiany kanału w górę/w dół < C/P.e > na pilocie, bądź skorzystaj z przycisku na panelu telewizora.

Po włączeniu telewizora po raz pierwszy zostanie wyświetlona prośba o wybranie języka, w jakim mają być wyświetlane menu.

1. Aby wyłączyć telewizor, naciśnij ponownie przycisk POWER.

Przestawianie telewizora w tryb gotowości

Ustawienie telewizora w trybie gotowości pozwala zmniejszyć zużycie energii. Włączenie trybu gotowości jest wskazane, jeśli przerwa w oglądaniu telewizji ma być krótka (np. w celu zjedzenia posiłku).

1. Naciśnij przycisk POWER⊕ na pilocie.

Ekran zostanie wyłączony, zaś na panelu telewizora zacznie świecić czerwony wskaźnik trybu gotowości.

1. Aby ponownie włączyć telewizor, naciśnij przycisk zasilania POWER, przyciski numeryczne (0\~9), przycisk TV lub przycisk zmiany kanału (♂/♂).

Nie jest wskazane pozostawianie telewizora w trybie gotowości przez dłuższy czas (np. na czas wyjazdu na urlop). Najlepiej odłączyć urządzenie zarówno od sieci elektrycznej, jak i anteny RTV, wyjmując odpowiednie przewody z gniazd.

Przeglądanie menu

1. Włącz zasilanie telewizora, po czym naciśnij przycisk MENU. Na ekranie pojawi się menu główne. Po jego lewej stronie znajdują się ikony:obrazu, dźwięku, kanału, ustawień, wejścia.
2. Za pomocą przycisków ▲ lub ▼ wybierz jedną z ikon. Następnie naciśnij przycisk ENTER w celu wyświetlenia podmenu.
3. Naciśnij przycisk EXIT, aby zamknąć menu. ➢ Menu ekranowe zniknie po upływie około minuty.

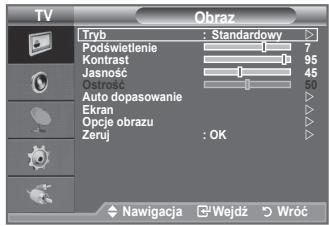

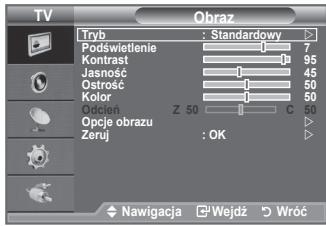

TV Tryb : Standardowy Podstwietlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 60 Odczeń Z 50 C 50 Opcje obrazu Zeruj : OK Nawigacja Wejdź Wróć

TTXMK MENC CH LIST PMODE HDM

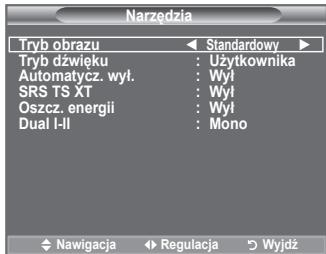

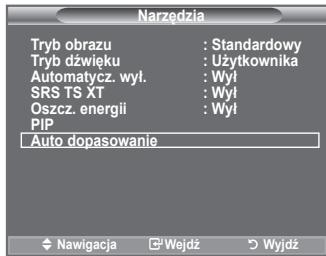

Korzystanie z przycisku TOOLS

Przycisk TOOLS służy do szybkiego i łatwego wybierania najczęściej używanych funkcji. Menu „Narzędzia” zmienia się w zależności od aktywnego sygnału zewnętrznego.

1. Naciśnij przycisk TOOLS. Pojawi się menu „Narzędzia”.
2. Wybierz menu za pomocą przycisków ▲ lub ▼.
3. Używając przycisków ▲/▼/◄/►/ENTER⊕ można wyświetlić, zmienić lub uaktywnić wybrane pozycje.Bardziej szczegółowy opis wszystkich funkcji przedstawiono na odpowiedniej stronie.

♦ Tryb obrazu, patrz str. 15
♦ Tryb dźwięku, patrz str. 21
♦ Automatycz. wył., patrz str. 23
◆ SRS TS XT, patrz str. 21
♦ Oszcz. energii, patrz str. 25

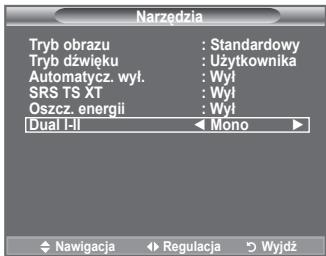

♦ Dual I-II, patrz str. 22
♦ PIP, patrz str. 20
♦ Auto dopasowanie, patrz str. 29

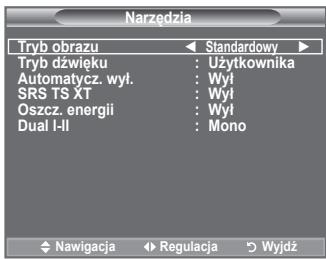

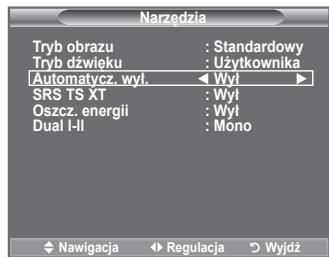

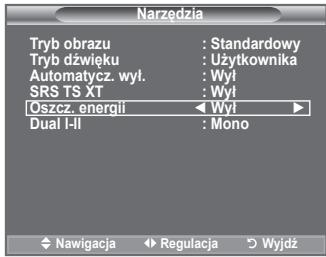

Narzędzia Tryb obrazu Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Nawigacja Regulacja Wyjdź

Gdy zasilanie telewizora jest włączane po raz pierwszy, pewne podstawowe ustawienia są wyświetlane automatycznie w odpowiedniej kolejności. Poniżej opisano dostępne ustawienia.

1. Naciśnij przycisk POWER⊕ na pilocie.

Na ekranie pojawi się komunikat „Start Plug & Play.” z zaznaczonym przyciskiem „OK”.

1. Wybierz odpowiedni język, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTER, aby potwierdzić wybór.

1. Za pomocą przycisku ◀ lub ▶ wybierz opcję „Tryb sklepowy” lub „Tryb domowy” i naciśnij przycisk ENTER.

W przypadku korzystania z urządzenia w domu w celu uzyskania najlepszego efektu zaleca się ustawienie telewizora na tryb Dom.
➢ Tryb Tryb sklepowy jest przeznaczony tylko do użytku w sklepie.
Jeśli urządzenie ustawiono przez przypadek na tryb „Tryb sklepowy”, aby powrócić do trybu standardowego „Tryb domowy” nacisnąć przycisk głośności na panelu telewizora. Gdy pojawi się menu ekranowe głośności, naciśnij i przytrzymaj przez 5 sekund przycisk MENU znajdujący się na panelu telewizora.

1. Pojawi się komunikat „Sprawdź antenę.” z wybranym przyciskiem „OK”.

Naciśnij przycisk ENTER.

➢ Sprawdź, czy kabel antenowy został podłączony prawidłowo.

1. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTER, aby potwierdzić wybór.

1. Na ekranie pojawi się menu „Wyszukiwanie automatyczne” z zaznaczoną pozycją „Uruchom”. Naciśnij przycisk ENTERG.

Wyszukiwanie kanałów rozpocznie się i zakończy automatycznie.
➢ Po zapisaniu wszystkich dostępnych kanałów wyświetlane jest menu „Ust. zegara”.
Naciśnij przycisk ENTER w dowolnej chwili, aby przerwać proces programowania.

1. Naciśnij przycisk ENTER.

Wybierz opcję „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk ◀ lub ▶.

Ustaw wartość opcji „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk ▲ lub ▼.

Za pomocą przycisków numerycznych na pilocie można ustawić wartości dla ustawień „Mies”, „Data”, „Rok”, „godz.” i „Minuta”.

1. Naciśnij przycisk ENTERG, aby potwierdzić ustawienie. Zostanie wyświetlony komunikat „Miłego oglądania”. Po zakończeniu naciśnij przycisk ENTERG.

Komunikat zniknie po kilku sekundach, nawet gdy nie zostanie naciśnięty przycisk ENTER.

♦ Język: Wybierz język.
♦ Kraj: Wybierz kraj.
♦ Wyszukiwanie automatyczne: Automatyczne wyszukiwanie i zapamiętywanie kanałów dostępnych na danym obszarze.
♦ Ust. zegara: Ustawianie zegara telewizora.

Ponowne uaktywnianie funkcji...

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Ustawienia”, a następnie naciśnij przycisk ENTER.

1. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Plug & Play”.

Wicej informacji na temat opcji ustawie znajduje si na stronie 9.

Funkcja „Plug & Play” dostępna jest tylko w trybie telewizora.

TV Ustawienia Plug & Play Język : Polski Czas Melodia : Wyt Oszcz. energil : Wyt PIP Nawigacja Wejdź Wróć

Automatyczne programowanie kanałów

Telewizor sam wyszukuje częstotliwości, na których nadawane są programy na danym obszarze (dostępność poszczególnych kanałów zależy od obszaru).

Numery przypisywane programom automatycznie mogą jednak nie odpowiadać numerom faktycznym lub preferowanym przez użytkownika. Dlatego istnieje możliwość ręcznego przydzielenia numerów, a także skasowania kanałów, których użytkownik nie chce oglądać.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER.
2. Naciśnij przycisk ENTER, aby wybrać opcję „Kraj”.
3. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER, aby potwierdzić wybór.
4. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wyszukiwanie automatyczne”, a następnie naciśnij przycisk ENTERG.
5. Naciśnij przycisk ENTER.

Telewizor rozpocznie zapamiętywanie wszystkich dostępnych kanałów.

W dowolnym momencie naciśnij przycisk ENTER, aby przerwać programowanie i powrócić do menu „Kanał”.

1. Po zaprogramowaniu wszystkich dostępnych kanałów zostanie wyświetlone menu „Sortuj”.

(Patrz str. 13)

TV Kanal Kral : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedźer kanałów Sortuł Nazwa Dostrój Navigacja Wejdź Wróć

Ręczne programowanie kanałów

W telewizorze można zaprogramować maksymalnie 100 kanałów, włącznie z odbieranymi przez sieć telewizji kablowej. Podczas ręcznego programowania kanałów użytkownik może od razu:

♦ Zdecydować, czy zaprogramować poszczególne wyszukane kanały.
♦ Wskazać numer programu, pod którym ma się znaleźć dany kanał.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTERG.

2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wyszukiwanie ręczne”, a następnie naciśnij przycisk ENTER.

3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER☐.

4. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.

5. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Kanal Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedźer kanałów Sortuj Nazwa Dostrój Nawigacja Wejdź Wróć

Wyszukiwanie ręczne Program : P 1 System obrazu : Auto System fonii : BG Kanal : S 6 Szukaj : 140 MHz Zapisz : ?

♦ Program (Numer programu, który ma zostać przypisany kanałowi)
- Naciskaj przycisk ▲ lub ▼ aż do momentu wyświetlenia właściwego numeru.
➢ Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0\~9).

♦ System obrazu: Auto/PAL/SECAM/NTSC4.43

- Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu obrazu.

♦ System fonii: BG/DK/I/L

- Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu fonii.

♦ Kanał (Jeśli znasz numer kanału, który ma zostać zapisany)

- Za pomocą przycisków ▲ lub ▼ wybierz opcję C (kanał TV odbierany poprzez antenę) lub S (kanał TV kablowej).

– Naciśnij przycisk ▶, a następnie za pomocą przycisków ▲ lub ▼ wybierz odpowiedni numer.

Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0\~9).

Jeśli występują zakłócenia lub nie słychać dźwięku, wybierz inny system dźwięku.

♦ Szukaj (W przypadku braku znajomości numerów kanałów)

- Naciśnij przycisk ▲ lub ▼, aby rozpocząć wyszukiwanie.

- Tuner przeszukuje skalę częstotliwości, dopóki na ekranie nie pojawi się pierwszy kanał lub kanał, którego numer został podany przez użytkownika.

♦ Zapisz (W przypadku programowania numeru kanału oraz programu)

- Wybierz opcję „OK”, naciskając przycisk ENTER.

Tryb kanałów

• P (tryb programowy): Po zakończeniu strojenia stacjom nadającym na danym obszarze przypisane zostaną numery od P00 do P99. Następnie można wybrać kanał, wprowadzając jego numer w tym trybie.
• C (tryb kanałów antenowych): W tym trybie kanał wybiera się przez wprowadzenie wartości, na której dana stacja nadaje program.
• S (tryb kanałów kablowych): W tym trybie kanał wybiera się przez wprowadzenie numeru przypisanego do kanału w sieci telewizji kablowej.

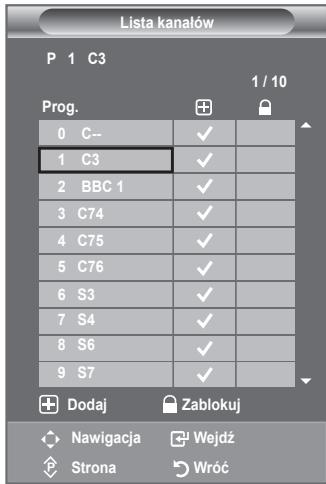

Dodawanie i blokowanie kanałów

Za pomocą menedżera kanałów można wygodnie blokować lub dodawać kanały.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Menedżer kanałów”, a następnie naciśnij przycisk ENTERG.

♦ Dodawanie kanałów

Za pomocą Listy kanałów można dodawać kanały.

1. Wybierz opcję „Lista kanałów”, naciskając przycisk ENTER☐.

2. Przejdź do pola (⊕) za pomocą przycisków ▲, ▼, ◀ lub ▶ i wybierz kanał, który ma zostać dodany, a następnie naciśnij przycisk ENTER, aby dodać kanał.

➢ Po ponownym naciśnięciu przycisku ENTER Symbol (√) obok kanału znika, co oznacza, że kanał nie został dodany.
Ikona „☐” jest aktywna, jeśli opcja „Blokada rodzicielska” jest włączona.

♦ Blokowanie kanałów

Funkcja umożliwia zablokowanie dostępu do programów nieodpowiednich dla określonych grup odbiorców, np. dzieci, przez wygaszenie obrazu i wyciszenie dźwięku.

1. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Blokada rodzicielska”, a następnie naciśnij przycisk ENTER.

2. Wybierz opcję „Wł” za pomocą przycisków ▲ lub ▼, a następnie naciśnij przycisk ENTERG.

3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Lista kanałów”, a następnie naciśnij przycisk ENTERG.

4. Przejdź do pola „☑” za pomocą przycisków ▲, ▼, ◀ lub ▶ i wybierz kanał, który ma zostać zablokowany, a następnie naciśnij przycisk ENTER☐.

➢ Po ponownym naciśnięciu przycisku ENTER☑ symbol (√) obok kanału znika, co oznacza, że kanał został odblokowany.
Po włączeniu opcji Blokada rodzicielska na ekranie zostanie wyświetlone niebieskie tło.

1. Naciśnij przycisk EXIT, aby zamknąć menu.

Wybierz ustawienie „Wł” lub „Wył” dla opcji „Blokada rodzicielska”, aby w prosty sposób włączyć lub wyłączyć blokadę dla kanałów, dla których zaznaczono opcję „☐”.

TV Kanał Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedźr kanatów Sortuń Nazwa Dostrój Nawigacja Wejdź Wróć

Moneder kanałów Lista kanałów Blokada rodzicieńska : Wył Nawigacja Wejdź Wróć

Lista kanalów P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Dodaj Zablokuj Navigacja Wejdź Strona Wróć

Opcje te można ustawić również za pomocą przycisku CH LIST na pilocie

TTX/MX MENU P.SIZE CH LIST HDMI SAMSUNG

Porządkowanie kolejności zaprogramowanych kanałów

Operacja ta umożliwia zmianę numerów przypisanych do programów zapisanych w pamięci.

Na ogół jest to konieczne po użyciu funkcji automatycznego programowania kanałów.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał” analogowy, a następnie naciśnij przycisk ENTER.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Sortuj”, a następnie naciśnij przycisk ENTER.
3. Za pomocą przycisków ▲ lub ▼ wybierz numer kanału, który chcesz zmienić. Naciśnij przycisk ENTER.

Wybrany numer i nazwa kanały zostaną przesunięte w prawo.

1. Za pomocą przycisków ▲ lub ▼ wybierz numer programu, na który ma zostać przeniesiony kanał.

2. Naciśnij przycisk ENTER. Kanał zostanie przeniesiony na nową pozycję, zmieniając odpowiednio ułożenie pozostałych kanałów.

3. Powtórz czynności opisane w punktach od 3 do 5 dla wszystkich sortowanych kanałów.

4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Kanal Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedżer kanałów Sortuj Nazwa Dostrój Nawigacja Wejdź Wróć TV Sortuj Prog. Prog. Nazwa 0 C- 1 C23 2 S06 3 S07 4 S09 5 S12 6 S13 7 S14 8 S17 9 C21 Nawigacja Wejdź Wróć

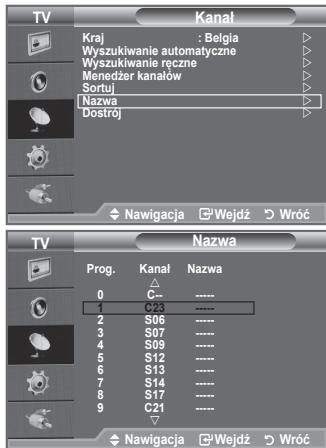

Nadawanie nazw kanałom

Jeżeli wraz z sygnałem nadawca emituje informacje o kanale, nazwa zostaje przypisana kanałowi automatycznie. Nazwę tę można później zmienić na dowolną inną.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTERG.

2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Nazwa”, a następnie naciśnij przycisk ENTER.

3. Jeśli to konieczne, za pomocą przycisków ▲ lub ▼ wybierz kanał, któremu chcesz nadać nową nazwę. Naciśnij przycisk ENTERGJ.

Wokół pola nazwy zostanie wyświetlony pasek wyboru.

4.	Aby...	Należy...
	wybrać literę, numer lub symbol	nacisnąć przycisk ▲ lub ▼
	przejść do następnej litery	nacisnąć przycisk ▶
	przejść do poprzedniej litery	nacisnąć przycisk ◀
	potwierdzić nazwę	nacisnąć przycisk ENTER ^GJ

TV Kanal Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedźr kanałów Sortuj Nazwa Dostroj Nawigacja ⚫Wejdź ⚫Wróć TV Nazwa Prog. Kanal Nazwa 0 C **** 1 S03 **** 2 S06 **** 3 S07 **** 4 S09 **** 5 S12 **** 6 S13 **** 7 S14 **** 8 S17 **** 9 C21 **** Nawigacja ⚫Wejdź ⚫Wróć

Dostępne są następujące znaki: litery alfabetu (A–Z) / cyfry (0–9) / znaki specjalne (+, -, *, /, spacja).

1. Powtórz czynności opisane w punktach od 3 do 4, aby zmienić nazwy innych kanałów.

2. Naciśnij przycisk EXIT, aby zamknąć menu.

Dostrajanie odbioru kanałów

Użyj funkcji dostrajania, aby ręcznie dostosować ustawienie danego kanału do najlepszego odbioru.

1. Użyj przycisków numerycznych do bezpośredniego wybrania kanału, który chcesz dostroić.
2. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTERG.
3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Dostrój”, a następnie naciśnij przycisk ENTER.
4. Naciśnij przycisk ◀ lub ▶, aby dopasować częstotliwość. Naciśnij przycisk ENTER☐.
5. Naciśnij przycisk EXIT, aby zamknąć menu.

Dostrojone kanały, które zostały zapisane oznaczane są gwiazdką „*” po prawej stronie numeru kanału w nagłówku kanału. Numer kanału będzie wyświetlany na czerwono.

W celu zresetowania dostrojenia należy za pomocą przycisku ▲ lub ▼ wybrać opcję „Zeruj”, a następnie nacisnąć przycisk ENTER.

TV Kanal Kraj : Belgia Wyszukiwanie automatyczne Wyszukiwanie ręczne Menedżer kanałów Sortuj Nazwa Dostrój Navigacja Wejdź Wróć Dostrój P 1 0 Zeruj Zmiana Wejdź Wróć

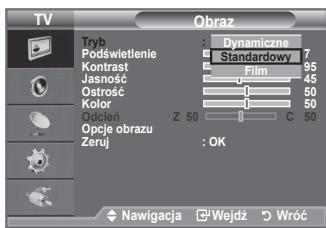

Zmiana trybu wyświetlania obrazu

Tryb wyświetlania obrazu można dostosować do indywidualnych upodobań.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Naciśnij przycisk ENTER←, aby wybrać opcję „Obraz”.
2. Naciśnij ponownie przycisk ENTER←, aby wybrać opcję „Tryb”.
3. Naciśnij przycisk ▲ lub ▼, aby wybrać żądany efekt obrazu.
   Naciśnij przycisk ENTER.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Dynamiczne: Obraz w wysokiej rozdzielczości do oglądania w jasnym pomieszczeniu.
♦ Standardowy: Tryb wyświetlania obrazu odpowiedni do normalnego otoczenia.
Film: Tryb wyświetlania obrazu odpowiedni do ciemnych pomieszczeń.

Tryb wyświetlania obrazu musi zostać ustawiony oddzielnie dla każdego źródła sygnału wejściowego.

TV Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ośtrość 50 Kolor 60 Odcień Z 50 C 50 Opcje obrazu Zeruj : OK Nawigacja Wejdź Wróć

TV Tryb : Dynamiczne Podświetlenie Kontrast Jasność Ostrość Kolor Ocień Opcje obrazu Zeruj : OK Standardowy 7 Film 95 50 50 C 50 Nawigacja Wejdź Wróć

Możesz także nacisnąć przycisk P.MODE na pilocie, aby wybrać jedno z ustawień obrazu.

TTX/MX MENU P.SIZE CH LIST PMODE

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz „Tryb obrazu”
3. Za pomocą przycisków ◀ lub ▶ wybierz żądaną opcję.
4. Carregue no botão EXIT ou TOOLS para sair.

Narzędzia Tryb obrazu Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Navigacja Regulacja Wyjdź

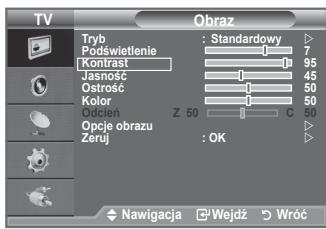

Dostosowanie obrazu niestandardowego

Telewizor dysponuje ustawieniami pozwalającymi na regulację jakości obrazu.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu” na stronie 15.
2. Naciśnij przycisk ▲ lub ▼, aby wybrać odpowiednią opcję. Naciśnij przycisk ENTER☐.
3. Naciśnij przycisk ◀ lub ▶, aby zmniejszyć lub zwiększyć wartość wybranej opcji. Naciśnij przycisk ENTER☐.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

Podświetlenie: Jasność ekranu można dostosować poprzez regulację podświetlenia panelu LCD.(0\~10)
♦ Kontrast: Regulacja różnicy jasności/ciemności między obiektami a tłum.
♦ Jasność: Regulacja jasności całego ekranu.
♦ Ostrość: Regulacja konturów obiektów, aby były bardziej ostre lub łagodne.
♦ Kolor: Regulacja jasności kolorów.
♦ Odcień: Regulacja kolorów obiektów – dodawanie lub zmniejszanie ilości czerwonego i zielonego koloru – w celu nadania im bardziej naturalnego wyglądu.

TV Tryb : Standardowy ▶ Podswietlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Općuń Z 50 C Opcje obrazu : OK ▶ Zeruj Nawigacja □ Wejdź ▶ Wróć

Podświetlenie 7 Navigacja Regulacja Wróć

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu.
W trybie PC można dokonywać zmian jedynie w opcjach „Podświetlenie”, „Kontrast” lub „Jasność”. (26, 32, 37 cali) W trybie PC można dokonywać zmian jedynie w opcjach „Kontrast” lub „Jasność”. (40 cali)
W trybach systemu PAL – telewizor, tryb rozszerzony, AV nie można używać funkcji „Odcień”.
Domyślne ustawienia fabryczne można przywrócić za pomocą opcji „Zeruj”. (Szczegółowe informacje można znaleźć w części „Przywracanie domyślnych ustawień obrazu” na stronie 17).
Zmniejszenie jasności obrazu spowoduje spadek ilości energii zużywanej w czasie działania urządzenia, co w rezultacie prowadzi do obniżenia ogólnych kosztów eksploatacji.

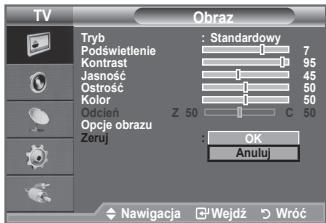

Przywracanie domyślnych ustawień obrazu

Ustawienia obrazu można przywrócić do fabrycznych wartości domyślnych.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 opisanymi w części „Zmiana trybu wyświetlania obrazu” na stronie 15.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Zeruj”, a następnie naciśnij przycisk ENTER.
3. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „OK” lub „Anuluj”. Naciśnij przycisk ENTER☐.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

Pozycja „Zeruj” będzie dostępna w każdym trybie obrazu.

TV Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcuń Z 50 C 50 Opcje obrazu : OK Zeruj Anuluj Nawigacja Wejdź Wróć

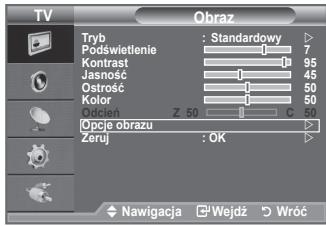

Konfiguracja opcji obrazu

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Opcje obrazu”, a następnie naciśnij przycisk ENTER.
3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER☐.
4. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
5. Naciśnij przycisk EXIT, aby zamknąć menu.

W trybie PC, w ramach opcji „Opcje obrazu” można zmieniać jedynie wartości dla „Ton kolorów” oraz „Rozmiar”.

♦ Ton kolorów: Zimny2/Zimny1/Normalny/Ciep.1/Ciep.2

Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów.

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu.
„Ciep.1” lub „Ciep.1” są aktywowane wyłącznie wtedy, gdy używany jest tryb obrazu „Film”

TV Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Opću obrazu Z 50 C 40 Zeruj : OK Nawigacja Wejdź Wróć

TV Opcje obrazu Ton kolorów : Normalny Rozmiar : Auto szeroko. Tryb ekranu : 16:9 Cyf. red. szumu : Auto Czern HDMI : Normalny Navigacja Wejdź Wróć

♦ Rozmiar: Auto szeroko/16:9/Szer. powiększ/Powiększenie/4:3/Bez overscanu

Istnieje możliwość wyboru rozmiaru obrazu najlepiej odpowiadającego aktualnym wymaganiom użytkownika.

◆ Auto szeroko.: Automatyczne dopasowanie rozmiaru obrazu do proporcji ekranu „16:9”.
◆ 16:9: Dostosowuje rozmiar obrazu do formatu 16:9, odpowiedniego dla filmów DVD oraz innych programów szerokoekranowych.
◆ Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.
◆ Powiększenie: Powiększenie obrazu panoramicznego 16:9 do pełnej wysokości ekranu.
◆ 4:3: Jest to ustawienie domyślne dla filmów wideo i programów nadawanych w normalnym formacie obrazu.
Bez overscanu: Funkcja ta zapobiega okrojeniu obrazu podczas wyświetlania go w sygnale HDMI (720p/1080i) lub Moduł (1080i).

Funkcja „Auto szeroko.“ jest dostępna tylko w trybie „TV“, „Złącze” i „AV”.
W trybie PC można wybierać tylko tryby „16:9” i „4:3”.
➢ Można dostosowywać oraz zapisywać ustawienia dla każdego urządzenia zewnętrznego podłączonego do wejścia telewizora.
Pozostawienie statycznego obrazu na czas dłuższy niż dwie godziny może stać się przyczyną tymczasowego utrwalenia obrazu.
Jeśli w funkcji PIP (obraz w obrazie) zostanie włączony tryb „Double” (□□, □□), opcja zmiany wielkości obrazu nie będzie dostępna.
Szer. powiększ: Po wybraniu opcji ☐ za pomocą przycisku ▶ lub przycisku ENTER☐ można przesuwać ekran w góre/dół przy użyciu przycisków ▲ lub ▼.
➢ Powiększenie: Wybierz opcję 📄 za pomocą przycisku ◀ lub ▶. Za pomocą przycisku ▲ lub ▼ można przesuwać obraz w górę i w dół. Po wybraniu opcji 📄 za pomocą przycisku ▲ lub ▼ można powiększyć lub pomniejszyć obraz w pionie.
Po wybraniu opcji „Bez overscanu” w trybie HDMI (1080i) lub Moduł (1080i): Wybierz za pomocą przycisku ◀ lub ▶. Użyj przycisków ▲, ▼, ◀ lub ▶ aby przesunąć obraz. Zeruj: Za pomocą przycisku ◀ lub ▶ wybierz opcję „Reset”, a następnie naciśnij przycisk ENTER☐. W ten sposób można przywrócić poprzednie ustawienia.

Opcje te można wybierać także za pomocą przycisku P.SIZE na pilocie.

TTX/MX MENU P.SIZE CH LIST PMODE HDMI

♦ Tryb ekranu: 16:9/Szer. powiększ/Powiększenie/4:3

Po wybraniu dla rozmiaru obrazu ustawienia Auto szeroko, podczas oglądania programu w formacie 16:9 można wybrać ustawienie rozmiaru obrazu 4:3 WSS (Wide Screen Service) lub nie wybrać żadnego ustawienia. Poszczególne kraje europejskie wymagają użycia różnych rozmiarów obrazu, dlatego ustawienie tej funkcji powinno zostać określone przez użytkownika.

◆ 16:9: Ustawia obraz w formacie 16:9
♦ Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.
♦ Powiększenie: Rozciągnięcie w pionie obrazu wyświetlanego na ekranie.
◆ 4:3: Wyświetlanie obrazu w formacie 4:3.

Ta funkcja jest dostępna w trybie „Auto szeroko”.
Ta funkcja nie jest dostępna w trybie „PC”, „Moduł” lub „HDMI”.

◆ Cyf. red. szumu: Wył/Niski/Średnia/Maks./Auto

dar Jeśli sygnał wejściowy odbierany przez telewizor jest słaby, włączając układ cyfrowej redukcji szumów można do pewnego stopnia zredukować zakłócenia i odbicia na ekranie.

Jeśli sygnał jest słaby, wybierz poszczególne opcje do momentu wyświetlenia obrazu o najlepszej jakości.

♦ Czerń HDMI: Normalny/Niski

Aby dostosować głębokość ekranu, można skorzystać z poziomu czerni na ekranie.

Ta funkcja jest aktywna tylko, gdy źródło zewnętrzne jest podłączone do gniazda HDMI (sygnały RGB).

Podczas wyświetlania wybranego programu lub sygnału z wejścia wideo można wyświetlić na głównym obrazie dodatkowy obraz. W ten sposób można oprócz wybranego programu ogłądać jednocześnie dodatkowy program lub sygnał z wejścia wideo.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER ⬇.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „PIP”, a następnie naciśnij przycisk ENTER 📄.
3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER ↻.
4. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER ↻.
5. Naciśnij przycisk EXIT, aby zamknąć menu.
   ➢ Można zauważyć, że obraz w okienku PIP stanie się nieco nienaturalny po ustawieniu wyświetlania gry lub tekstów piosenek do karaoke na ekranie głównym.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „PIP”, a następnie naciśnij przycisk ENTER ↻.
3. Wybierz konkretną pozycję za pomocą przycisków ▲ lub ▼.
4. Za pomocą przycisków ◀ lub ▶ wybierz żądaną opcję.
5. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

◆ PIP: Wł/Wył

Umożliwia bezpośrednie włączenie lub wyłączenie funkcji obrazu w obrazie.

Główny obraz	Okienko
Moduł	TV, Złącze, AV
HDMI 1, 2	TV, Złącze, AV
PC	TV, Złącze, AV

♦ Źródło

Służy do wybierania źródła sygnału pokazywanego w oknie podglądu.

♦ Rozmiar: □ / □ / □

Służy do wybierania rozmiaru okna podglądu.

➢ Opcja „Rozmiar” jest dostępna, jeśli główny obraz jest wyświetlany w trybie „HDMI”.

Położenie: □ / □ / □ / □

Służy do wybierania położenia okna podglądu na ekranie.

W trybie Double (□□, □□) nie można wybierać opcji „Położenie”.

Program

Kanał wyświetlany w oknie podglądu można wybrać tylko wtedy, gdy dla opcji „Źródło” wybrano ustawienie „TV”.

Ustawienia Plug & Play Język : English Czas Melodia : Wyl Oszcz. energii : Wyl PiP Navigacja ⚫Wejdź ⬇Wróć

TV PIP PIP : Wi Zródło : TV Rozmiar : Położenie : Program : P1 Navigacja ⬇ Wejdź ⬇ Wróć

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył PIP Nawigacja ⚫Wejdź ⬇ Wyjdź

PIP PIP ← WI Zródło : TV Rozmiar : Położenie : Program : P1 Przeniés Regulacja Powrót

Funkcje dźwięku

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Dźwięk”, a następnie naciśnij przycisk ENTERG.
2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER☐.
3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Tryb: Standardowy/Muzyka/Film/Mowa/Użytkownika

Profile dźwięku umożliwiają dostosowanie ustawień do danego programu.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz „Tryb dźwięku”.
3. Za pomocą przycisków ◀ lub ▶ wybierz żądany tryb dźwięku.
4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

TV Dźwięk Tryb : Użytkownika Korektor SRS TS XT : Wył Auto głość : Wył Wybór Dźwięku : Dźwięk Główny> Nawigacja Wejdź Wróć

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku ◀ Użytkownika ▶ Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Nawigacja ◄ Regulacja ○ Wyjdź

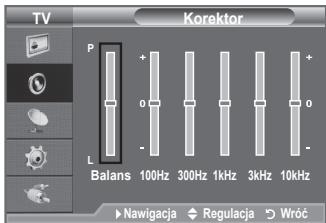

♦ Korektor: Balans/100Hz/300Hz/1kHz/3kHz/10kHz

Telewizor został wyposażony w szereg ustawień pozwalających na regulację jakości dźwięku.

Wprowadzenie jakichkolwiek zmian ustawień powoduje automatyczne przełączenie trybu dźwięku w tryb „Użytkownika”.

TV Korektor P + 0 - Balans 100Hz 300Hz 1kHz 3kHz 10kHz L 0 - Nawigacja Regulacja Wróć

♦ SRS TS XT: Wył/Wł

TruSurround XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie 5.1-kanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround zapewnia realistyczne wrażenia symulujące dźwięk przestrzenny za pośrednictwem dowolnego zestawu dwóch głośników, w tym głośników wbudowanych w telewizor. Funkcja ta jest całkowicie zgodna z wszystkimi formatami wielokanałowymi.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz „SRS TS XT”.
3. Za pomocą przycisków ◀ lub ▶ wybierz „Wył” lub „Wł”.
4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT ◀ Wył ► Oszcz. energii : Wył Dual I-II : Mono ◆ Navigacja ◀ Regulacja → Wyjdź

TruSurround XT, SRS i symbol (●) są znakami towarowymi firmy SRS Labs, Inc. Technologia TruSurround XT jest używana na podstawie licencji firmy SRS Labs, Inc

♦ Auto głośność: Wył/Wł

Ponieważ poszczególne stacje nadają sygnał o różnych parametrach, prawie po każdej zmianie kanału konieczne jest ponowne wyregulowanie głośności. Funkcja ta umożliwia automatyczne dopasowanie głośności na odpowiednim kanale przez obniżenie jej, gdy modulacja sygnału jest wysoka, lub podwyższenie, gdy jest ona niska.

Głośnik TV: Wył/Wł

Jeśli dźwięk ma być odtwarzany przez oddzielne głośniki, należy wyłączyć wzmacniacz wewnętrzny.

▶ ▲ +, ▲ - oraz przycisk MUTE nie są aktywne, jeśli opcja „Głośnik TV” jest wyłączona.
Jeśli „Głośnik TV” jest ustawiony na wartość „Wył”, można posługiwać się jedynie opcją „Wybór Dźwięku” w menu „Dźwięk” (w trybie PIP).

♦ Wybór Dźwięku: Dźwięk Główny/Dźwięk PIP

Kiedy funkcja PIP jest aktywna, można odsłuchiwać dźwięk z okna podglądu.

– Dźwięk Główny: Umożliwia słuchanie dźwięku z głównego okna.
- Dźwięk PIP: Umożliwia słuchanie dźwięku z okienka.

Wybieranie trybu dźwięku

Tryb dźwięku można ustawić w menu „Narzędzia”. Po ustawieniu „Dual I-II” na ekranie wyświetl się aktualny tryb dźwięku.

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „Dual I-II”
3. Za pomocą przycisków ◀ lub ▶ wybierz żądaną opcję.
4. Naciśnij przycisk ENTER.

	Rodzaj dźwięku	Dual 1/2	Domyślny
A2 Stereo	Mono	Mono	Automatyczna zmiana
	Stereo	Stereo ⇔ Mono
	Dual	Dual 1 ⇔ Dual 2	Dual 1
NICAM Stereo	Mono	Mono	Automatyczna zmiana
	Stereo	Mono ⇔ Stereo
	Dual	+ Mono ⇔ Dual 1Dual 2	Dual 1

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II Mono Nawigacja Regulacja Wyjdź

Jeśli sygnał stereofoniczny jest słaby i przestawia się automatycznie, zaleca się ustawienie trybu Mono.
Ta funkcja jest aktywna tylko dla sygnału dźwięku stereofonicznego. Jest nieaktywna w przypadku sygnału dźwięku mono.
Ta funkcja jest dostępna tylko w trybie TV.

Ustawianie i wyświetlanie zegara

Telewizor wyposażony jest w funkcję zegara, który można ustawić tak, aby po naciśnięciu przycisku INFO wyświetlana była aktualna godzina. Ustawienie zegara jest także niezbędne, aby móc korzystać z automatycznego włącznika/wyłącznika czasowego.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER.

2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Czas”, a następnie naciśnij przycisk ENTERO.

3. Naciśnij przycisk ENTER←, aby wybrać opcję „Ust. zegara”.

Aby...	Naciśnij...
Przejść do pola „Mies”, „Data”, „Rok”, „Godz.” lub „Minute”	Przycisk ◀ lub ▶
Ustawić wartość w polu „Mies”, „Data”, „Rok”, „Godz.” lub „Minute”	Przycisk ▲ lub ▼
Potwierdź ustawienie.	Przycisk ENTER●.

TV Ustawienia Plug & Play Jezyk : Polski Czas Melodia : Wył Oszcz. energii : Wył PIP Nawigacja ⚫Wejdź ⬇Wróć

TV Ust. zegara Mies Data Rok 01 01 2008 Godz.Minute 00 00 ►Nawigacja ►Regulacja ▼Wróć

1. Naciśnij przycisk EXIT, aby zamknąć menu.

Po odłączeniu przewodu zasilania należy ponownie ustawić zegar.

„Rok”, „Mies”, „Data”, „Godz.” i „Minute” można także ustawić za pomocą przycisków numerycznych na pilocie.

➢ Po odłączeniu przewodu zasilania należy ponownie ustawić zegar. ➢ „Rok”, „Mies”, „Data”, „Godz.” i „Minute” można także ustawić za pomocą przycisków numerycznych na pilocie.

Nastawianie automatycznego wyłączania

Telewizor może przejść automatycznie w tryb gotowości po upływie wybranego czasu (w przedziale od 30 do 180 minut).

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Czas”, a następnie naciśnij przycisk ENTER.
3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Automatycz. wył.”, a następnie naciśnij przycisk ENTER.
4. Naciśnij kilkakrotnie przycisk ▲ lub ▼, aż do pojawienia się właściwego czasu (Wył, 30, 60, 90, 120, 150, 180). Naciśnij przycisk ENTER.
5. Naciśnij przycisk EXIT, aby zamknąć menu.
   ➢ Po upływie wybranego czasu telewizor automatycznie przełączy się w tryb gotowości.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „Automatycz. wył.”
3. Za pomocą przycisków ◀ lub ▶ wybierz minutę.
4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

TV Ustawienia Plug & Play Język : Polski Czas Melodia : Wyl Oszcz. energii : Wyl PiP Nawigacja Wejdz Wróć

TV Czas Clock Set : 00 : 00 Automaticz. wyl. Zegar 1 Zegar 2 Zegar 3 Wyl 30 60 90 120 150 180 Nawigacja Wejdź Wróć

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wyj. ← Wyj SRS TS XT : Wyj Oszcz. energii : Wyj Dual I-II : Mono ◆ Navigacja ◀ Regulacja → Wyjdź

Automatyczne włączanie i wyłączanie telewizora

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER☐.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Czas”, a następnie naciśnij przycisk ENTER.
3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Włącznik czasowy 1”, „Włącznik czasowy 2”, „Włącznik czasowy 3”, a następnie naciśnij przycisk ENTER.

Można określić trzy różne ustawienia włącznika/wyłącznika czasowego.

Wymagane jest ustawienie zegara.

1. Naciśnij przycisk ◀ lub ▶ i wybierz odpowiednią opcję. Za pomocą przycisków ▲ lub ▼ zmień ustawienie.

♦ Czas włączenia : Wybierz godzinę, minutę i opcję „Wł”/„Wył”.(Aby włączyć zegar z ustawionymi wartościami, wybierz „Wł”).
♦ Czas wyłączeniae : Wybierz godzinę, minutę i opcję „Wł”/„Wył”.(Aby włączyć zegar z ustawionymi wartościami, wybierz „Wł”).
♦ Powtórz : Wybierz opcję „Jednokrotnie”, „Codziennie”, „Pon. – pt.”, „Pon. – sob.” lub „Sob. – niedz.”
♦ Głośność : Wybierz poziom głośności przy włączaniu telewizora.

Godzinę, i minuty można wprowadzić bezpośrednio za pomocą przycisków numerycznych na pilocie.

Automatyczne wyłączenie zasilania

W przypadku ustawienia włącznika czasowego na tryb „Wł” telewizor wyłączy się automatycznie, jeśli przez 3 godziny od chwili włączenia przez włącznik czasowy nie będą używane żadne elementy sterujące. Funkcja ta jest dostępna tylko w przypadku ustawienia włącznika czasowego na tryb włączony i zapobiega uszkodzeniu telewizora spowodowanemu przegrzaniem podzespołów w przypadku pozostawienia odbiornika włączonego przez długi czas.

TV Ustawienia Plug & Play Język : Polski Czas Melodia : Wyl Oszcz. energii : Wyl PIP Nawigacja Wejdź Wróć

TV Zegar 1 Czas włączenia 00 : 00 Wył Czas włączenia 00 : 00 Wył Wiederholmodus Jednokrotnie Głośność 10 ► Navigacja ◆ Regulacja ▶ Wróć

Wybieranie języka

Po włączeniu telewizora po raz pierwszy należy wybrać język, w którym będą wyświetlane menu i komunikaty ekranowe.

1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER☐.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Język”, a następnie naciśnij przycisk ENTER.
3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER☐.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Ustawienia Plug & Play Jezyk : Polski Czas Melodia : Wyl Oszcz. energii : Wyl PIP Nawigacja Wejdź Wróć

Melodia/ Oszcz. energii

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER.
2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.
3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Ustawienia Plug & Play Język : Polski Czas Melodia : Wyl Oszcz. energii : Wyl PIP Nawigacja Wejdź Wróć

♦ Melodia: Wył/Niski/Średnia/Maks.

Można dostosować melodię odtwarzaną po włączeniu/wyłączeniu telewizora.

Melodia nie jest odgrywana, jeśli:

– dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku MUTE,
– dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku ⊖ (głośność),
– Gdy telewizor jest wyłączony za pomocą funkcji wyłącznika czasowego.

♦ Oszcz. energii: Wył/Niski/Średnia/Maks.

Funkcja ta umożliwia dopasowanie jasności ekranu w zależności od warunków oświetleniowych otoczenia.

• Wyl: Pozwala wyłączyć funkcję oszczędzania energii.
  – Niski: Ustawia odbiornik w trybie pracy na niskim poziomie oszczędzania energii.
  – Średnia: Ustawia odbiornik w trybie pracy na średnim poziomie oszczędzania energii.
• Maks.: Ustawia odbiornik w trybie pracy na wysokim poziomie oszczędzania energii.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.

2. Za pomocą przycisków ▲ lub ▼ wybierz „Oszcz. energii”

3. Za pomocą przycisków ▲ lub ▼ wybierz „Wył”, „Niski”, „Średnia” lub „Maks.”

4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Ta funkcja nie jest dostępna w trybie „PC”. (40 cali)

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii ← Wył Dual I-II : Mono Navigacja → Regulacja → Wyjdź

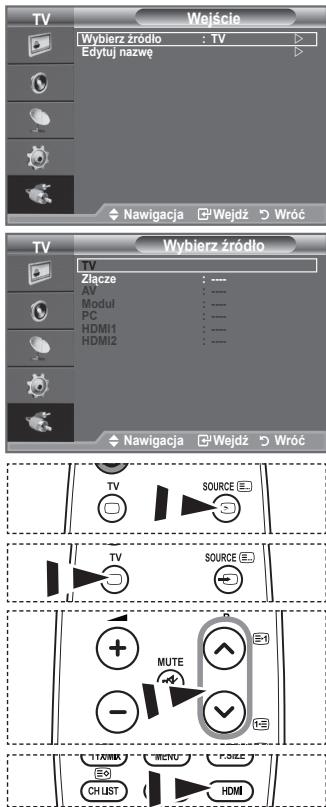

Wybieranie źródła

Do wyboru jest szereg zewnętrznych źródeł podłączanych do gniazd wejściowych telewizora.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wejście”, a następnie naciśnij przycisk ENTER.
2. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Wybierz źródło”.

Dostępne źródła sygnału: TV, Złącze, AV, Moduł, PC, HDMI1, HDMI2.

Wybrać można jedynie te zewnętrzne urządzenia, które są podłączone do telewizora.

1. Wybierz odpowiednie urządzenie, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER.

Naciskaj przycisk SOURCE na pilocie, aby przejrzeć wszystkie dostępne źródła sygnału. Tryb TV można wybrać za pomocą przycisku TV, przycisków numerycznych (0\~9) albo przycisku P ∧/√ na pilocie.

Te opcje można wybierać także za pomocą przycisku HDMI na pilocie.

Edytowanie nazw źródeł sygnału wejściowego

Nazwanie urządzeń podłączonych do gniazd wejściowych ułatwia wybieranie właściwego źródła sygnału.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Naciśnij przycisk ENTER←, aby wybrać opcję „Wejście”.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Edytuj nazwę”, a następnie naciśnij przycisk ENTER.
3. Za pomocą przycisków ▲ lub ▼ wybierz urządzenie, którego nazwę chcesz edytować. Naciśnij przycisk ENTER.
4. Naciśnij przycisk ▲ lub ▼, aby wybrać odpowiednie urządzenie. Naciśnij przycisk ENTER.
5. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Wejście Wybierz źródło : TV Edytu nazwę Nawigacja Wejdź Wróć

TV Złącze AV Modul PC HDMI1 HDMI2 Edytuj nazwę - Magnetowid DVD Dekoder kabl. Dekoder sat. Przys. PVR Odbiornik AV Gra ▼ Nawigacja Wejdź Wróć

Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP)

Poniżej przedstawiono ustawienia ekranu w systemie Windows w przypadku typowego zestawu komputerowego. Wygląd ekranów na poszczególnych komputerach może się różnić w zależności od wersji systemu Windows i typu karty graficznej. Pomimo różnic w wyglądzie podstawowe opcje konfiguracji są na ogół takie same. (w przeciwnym wypadku należy skontaktować się z producentem komputera lub sprzedawcą produktów firmy Samsung).

1. W menu Start systemu Windows kliknij opcję „Panel sterowania”.
2. W oknie panelu sterowania wybierz kategorię „Wygląd i kompozycje”, aby wyświetlić kolejne okno.

3. W oknie panelu sterowania wybierz kategorię „Ekran”, aby wyświetlić kolejne okno.

4. W wyświetlonym oknie przejdź na kartę „Ustawień”. Poprawne ustawienie rozmiaru ekranu (rozdzielczości): Optymalnie — 1360 X 768. Jeśli jest dostępna opcja pionowej częstotliwości odświeżania ekranu, poprawną wartością będzie „60” lub „60 Hz”. W przeciwnym wypadku kliknij przycisk „OK”, aby zamknąć okno.

Tryby wyświetlania

Położenie i rozmiar ekranu różnią się w zależności od typu monitora komputera i wybranej rozdzielczości. Zaleca się stosowanie wartości rozdzielczości podanych w tabeli.

D-Sub Wejście

Tryb	Rozdzielczość	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Częstotliwość zegara pikseli (MHz)	Polaryzacja synchronizacji (pozioma/pionowa)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
VESA	640×480	31,469	59,940	25,175	-/-
	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360×768	47,712	60,015	85,500	+/+

HDMI/DVI Wejście

Tryb	Rozdzielczość	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Częstotliwość zegara pikseli (MHz)	Polaryzacja synchronizacji (pozioma/pionowa)
VESA	640×480	31,469	59,940	25,175	-/-
	800×600	37,879	60,317	40,000	+/+
	1024×768	48,363	60,004	65,000	-/-
	1360×768	47,712	60,015	85,500	+/+

Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2.
Tryb z przeplotem nie jest obsługiwany.
➢ Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo.
Obstugiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Brak obsługi synchronizacji SOG.

Konfiguracja telewizora za pośrednictwem komputera

Tryb PC ustawia się za pomocą przycisku SOURCE.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ENTER, Wybierz „Obraz”.
2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, po czym naciśnij przycisk ENTER☐.
3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Auto dopasowanie

Automatyczna regulacja umożliwia samoczynne dopasowanie obrazu telewizora do sygnału wideo odbieranego z komputera. Urządzenie samoczynnie dobiera właściwe korekcje i położenie obrazu.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ zaznacz opcję „Auto dopasowanie”, a następnie naciśnij przycisk ENTER ☎.

Ekran:

Ziarnisty/Wygładzony

Regulowanie jakości obrazu ma na celu wyeliminowanie lub zredukowanie zakłóceń odbioru. Jeżeli nie udało się zredukować zakłóceń, należy możliwe najdokładniej dopasować częstotliwość (minimalizując zakłócenia), po czym ponownie wykonać dostrajanie. Po zredukowaniu zakłóceń, ponownie dostosuj obraz tak, aby znajdował się na środku ekranu. Za pomocą przycisku ▲ lub ▼ wybierz „Ziarnisty” lub „Wygładzony”, a następnie naciśnij przycisk ENTER. Za pomocą przycisków ◀ lub ▶ wyreguluj jakość obrazu. Naciśnij przycisk ENTER.

Położenie

Jeśli ekran komputera nie mieści się na ekranie telewizora, należy dopasować jego położenie. Za pomocą przycisków ▲ lub ▼ wyreguluj pozycję w pionie. Za pomocą przycisków ◀ lub ▶ wyreguluj pozycję w poziomie. Naciśnij przycisk ENTER.

Reset obrazu

Istnieje możliwość przywrócenia fabrycznych ustawień wszystkich parametrów obrazu.

TV Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość Auto dopasowanie Ekran Opcje obrazu Zeruj : OK Navigacja Wejdź Wróć

Trwa samodostrajanie Czekaj...

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył PIP Auto dopasowanie Nawigacja Wejdź Wyjdź

TV Ziarnisty Wygładzony Polożenie Reset obrazu Ekran 50 34 Nawigacja Wejdź Wróć

TV Położenie Nawigacja □Wejdź ▶Wróć

TV Ekran Ziarnisty 50 Wygiadzony 34 Polożenie Reset obrazu Nawigacja Wejdź Wróć

Telegazeta

Większość stacji telewizyjnych nadaje informacje tekstowe w formie telegazety. Informacje na temat korzystania z telegazety znajdują się na stronie ze spisem treści. Wyboru opcji pozwalających na dostosowanie funkcji telegazety do wymagań użytkownika dokonuje się za pomocą przycisków pilota.

Warunkiem prawidłowego wyświetlania telegazety jest stabilny odbiór kanału. W przeciwnym wypadku pewne informacje mogą się nie wyświetlać lub może brakować niektórych stron.

① □ (Zakończ)

Zamknięcie ekranu telegazety.

② (rozmiar)

Powoduje dwukrotne powiększenie rozmiaru liter w górnej połowie ekranu. Aby powiększyć litery w dolnej połowie ekranu, przycisk należy nacisnąć ponownie. Kolejne naciśnięcie przycisku powoduje wyświetlenie normalnego ekranu.

3 ≡? (pokaż)

Służy do wyświetlania ukrytego tekstu (np. odpowiedzi na pytania quizu). Ponowne naciśnięcie przycisku powoduje wyświetlenie normalnego ekranu.

4 Kolorowe przyciski (czerwony/zielony/żółty/niebieski)

Jeśli stacja nadawcza używa systemu FASTEXT, poszczególne tematy z telegazety są przypisane określonym kolorom; można je wybierać, naciskając przyciski w odpowiednim kolorze. Naciśnięcie jednego z nich powoduje wyświetlenie odpowiadających mu informacji. Zostanie wyświetlona strona z dodatkowymi informacjami, które można wybrać w ten sam sposób. Aby wyświetlić poprzednią lub następną stronę, należy nacisnąć przycisk w odpowiednim kolorze.

⑤ (wyświetlanie telegazety / wyświetlanie telegazety i obrazu telewizyjnego)

Przycisk ten służy do włączania trybu telegazety po wybraniu kanału, który udostępnia taką usługę. Dwukrotne naciśnięcie tego przycisku umożliwia wyświetlenie telegazety na obrazie telewizyjnym.

6 (zapisz)

Umożliwia zapisanie stron telegazety.

⑦ ≡... (tryb)

Umożliwia wybór trybu telegazety (LIST/FLOF). Naciśnięcie przycisku w trybie LIST powoduje przejście w tryb zapisywania na liście. W tym trybie można zapisać stronę telegazety na liście za pomocą przycisku zapisywania 📋.

8 (podstrona)

Wyświetla podstrone, jeśli dostępna.

9 ☑1 (strona w góre)

Wyświetla następną stronę telegazety.

10 1-≡ (strona w dół)

Wyświetla poprzednią stronę telegazety.

11 (zatrzymanie strony telegazety)

Służy do zatrzymania przeglądania stron na określonej stronie w przypadku, gdy jest ona powiązana z kolejnymi stronami, które wyświetlają się automatycznie. Ponowne naciśnięcie tego przycisku powoduje włączenie przeglądania kolejnych stron.

12 ☒ (anuluj)

Umożliwia wyświetlenie programu podczas wyszukiwania strony.

13 ≡i (spis treści)

Umożliwia wyświetlenie strony ze spisem treści podczas przeglądania telegazety.

Strony telegazety można zmieniać, naciskając przyciski numeryczne na pilocie.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 0 PRE CH P MUTE - TOOLS RETURN 2 INFO(E) i EXIT(E) 3 4 5 6 TITIMAX MENU PSIZE CH LIFT PAKODE HDMI SAMSUNG

1 2 3 4 5 6 7 8 9 -/- 0 PRE- -CH P

Strony telegazety są uporządkowane według sześciu kategorii:

Część	Zawartość
A	Numer wybranej strony.
B	Identyfikator kanału nadającego telegazetę.
C	Numer bieżącej strony lub stan wyszukiwania.
D	Data i godzina.
E	Tekst.
F	Informacje o stanie.Informacje funkcji FASTEXT

A B C D E F

Informacje w telegazecie umieszczone są zazwyczaj na kilku wyświetlanych kolejno po sobie stronach, które można otworzyć w jeden z następujących sposobów:

◆ wprowadzając numer strony,
◆ wybierając tytuł z listy,
◆ wybierając nagłówek w odpowiednim kolorze (system FASTEXT).

Naciśnij przycisk TV, aby wyłączyć telegazetę.

Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington (w zależności od modelu)

Zabezpieczenie Kensington to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. Wygląd i metoda zamykania mogą się różnić od przedstawionych na rysunku w zależności od producenta. Prawidłowy sposób użycia został opisany w instrukcji obsługi blokady Kensington. Urządzenie służące do blokowania należy zakupić oddzielnie.

1. Włóż mechanizm blokujący do gniazda systemu Kensington w telewizorze LCD (Rysunek 1) i obróć go w kierunku zamykania (Rysunek 2).
2. Podłącz linkę zabezpieczającą Kensington.
3. Przymocuj linkę zabezpieczającą Kensington do biurka lub innego ciężkiego, nieruchomoego przedmiotu.
   Umiejscowienie zabezpieczenia Kensington może być różne, w zależności od modelu.

Linka Rysunek 2 Rysunek 1

Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem

Brak dźwięku lub obrazu.	Sprawdź, czy przewód sieciowy jest włóżony do ściennego gniazda sieci elektrycznej.Sprawdź, czy naciśnięto przycisk 📍 na panelu telewizora.Sprawdź, czy kontrast i jasność ekranu są dobrze ustawione.Sprawdź głośność.
Wyświetlany jest obraz, ale nie słychać dźwięku.	Sprawdź głośność.Sprawdź, czy nie został naciśnięty przycisk MUTE 🎯 na pilocie.Sprawdź, czy „Głośnik TV” jest włączony
Ekran jest czarny, a wskaźnik zasilania świeci światłem ciągłym.	Sprawdź połączenia komputera: kabel zasilania i kabel sygnału wideo.Telewizor używa wewnętrznego systemu zarządzania energią.Porusz mysz komputera lub naciśnij dowolny klawisz na klawiaturze.
Brak obrazu lub obraz czarnobiały.	Sprawdź ustawienia kolorów.Sprawdź, czy został ustawiony prawidłowy system nadawania.
Zakłócenia dźwięku i obrazu.	Spróbuj ustalić, które urządzenie elektryczne zakłóca pracę telewizora, i odsuń je na większą odległość.Przyłącz telewizor do innego gniazda sieci elektrycznej.
Obraz nieostry lub „zaśnieżony”, dźwięk zniekształcony.	Sprawdź, czy antena jest dobrze podłączona i czy jest ustawiona.Są to zakłócenia typowe w przypadku używania pokojowej anteny RTV.
Nieprawidłowe działanie pilota.	Wymień baterie w pilocie.Wyczyć górny brzeg pilota (okienko nadawania).Sprawdź ustawienie biegunów baterii.
Wyświetlany jest komunikat ,Sprawdź kabel sygnałowy’.	Upewnij się, że kabel sygnałowy jest prawidłowo podłączony do komputera lub do źródła obrazu.Sprawdź, czy komputer lub źródło obrazu są włączone.
W trybie PC wyświetlany jest komunikat ,wyświetlany jest komunikat’.	Sprawdź maksymalną rozdzielczość i częstotliwość karty graficznej.Porównaj te wartości z danymi przedstawionymi w części Tryby wyświetlania.
obraz wyświetlany w rogu ekranu jest nieprawidłowy.	Jeśli zaznaczona jest opcja „Bez overscanu” dla urządzeń zewnętrznych, obraz wyświetlony w rogu ekranu może być nieprawidłowy. Jest to spowodowane przez urządzenia zewnętrzne, a nie telewizor.
Pojawia się komunikat ,Przywrócenie wszystkich ustawień do wartości domyślnych’.	Pojawia się po naciśnięciu i przytrzymaniu przez dłuższą chwilę przycisku EXIT. Ustawienia urządzenia przywrócone zostaną do wartości domyślnych.
Panel TFT LCD wykorzystuje ekran składający się z subpikseli (3 133 440), których wytworzenie wymaga bardzo skomplikowanej technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie mają one negatywnego wpływu na działanie urządzenia.

Parametry techniczne

Nazwa modelu	LE26A330	LE32A330
Rozmiar ekranu (przekątna)	26 cali	32 cali
Rozdzielczość ekranu komputerał	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Dźwięk Output	5W x 2	10W x 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	744 X 80 X 447 mm744 X 232 X 507 mm	874 X 81 X 531 mm874 X 291 X 577 mm
Cieżar (z podstawą)	11 kg	15 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od -4°F do 113°F)od 5% do 95%, bez kondensacji	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od -4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawie(w lewo / w prawo)	0°	-20° ~ 20°
Nazwa modelu	LE37A330	LE40A330
Rozmiar ekranu (przekątna)	37 cali	40 cali
Rozdzielczość ekranu komputerał	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Dźwięk Output	10W x 2	10W x 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	1013 X 93 X 602 mm1013 X 300 X 652 mm	1084 X 95 X 639 mm1084 X 300 X 690 mm
Cieżar (z podstawą)	21 kg	22 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od - 4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawie(w lewo / w prawo)	-20° ~ 20°

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia.
Niniejsze urządzenie jest urządzeniem cyfrowym klasy B.
Informacje na temat zasilania i zużycia energii można znaleźć na tabliczce znamionowej urządzenia.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszeczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.
