HASZNÁLATI ÚTMUTATÓ LE32A330J1 SAMSUNG

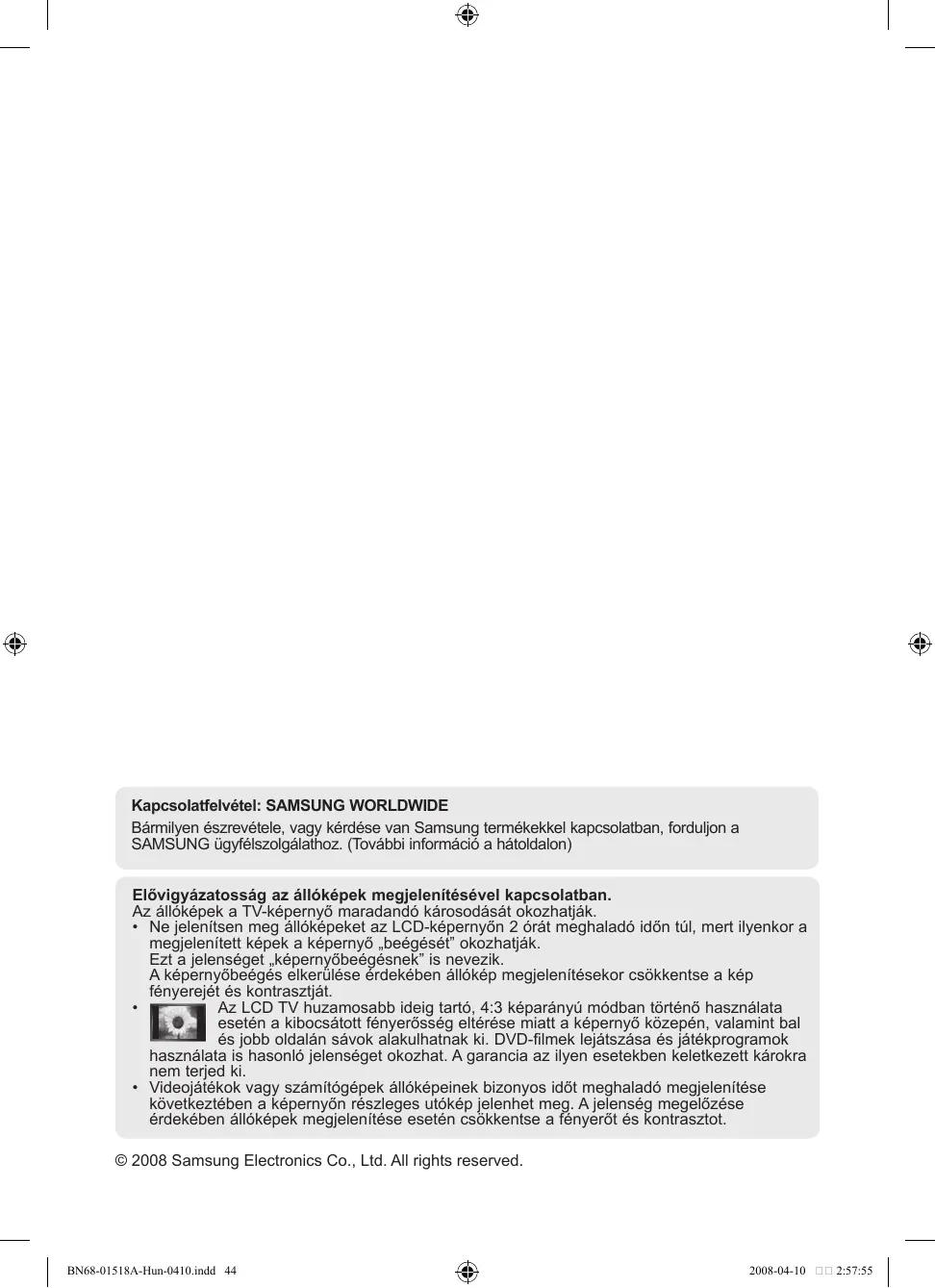

Kapcsolatfelvétel: SAMSUNG WORLDWIDE

Bármilyen észrevétele, vagy kérdése van Samsung termékekkel kapcsolatban, forduljon a SAMSUNG ügyfélszolgálathoz. (További információ a hátoldalon)

Elővigyázatosság az állóképek megjelenítésével kapcsolatban.

Az állóképek a TV-képernyő maradandó károsodását okozhatják.

• Ne jelenítsen meg állóképeket az LCD-képernyőn 2 órát meghaladó időn túl, mert ilyenkor a megjelenített képek a képernyő „beégését” okozhatják.
  Ezt a jelenséget „képernyőbeégésnek” is nevezik.
  A képernyőbeégés elkerülése érdekében állókép megjelenítésekor csökkentse a kép fényerejét és kontrasztját.

- Az LCD TV huzamosabb ideig tartó, 4:3 képarányú módban történő használata esetén a kibocsátott fényerősség eltérése miatt a képernyő közepén, valamint bal és jobb oldalán sávok alakulhatnak ki. DVD-filmek lejátszása és játékprogramok használata is hasonló jelenséget okozhat. A garancia az ilyen esetekben keletkezett károkra nem terjed ki.

- Videojátékok vagy számítógépek állóképeinek bizonyos időt meghaladó megjelenítése következtében a képernyőn részleges utókép jelenhet meg. A jelenség megelőzése érdekében állóképek megjelenítése esetén csökkentse a fényerőt és kontrasztot.

Tartalom

TELEVÍZIÓ CSATLAKOZTATÁSA ÉS FELKÉSZÍTÉSE

◆ Tartozékok....2
◆ Az állvány felszerelése.... 2
◆ A fali konzol felszerelése 2
◆ A vezérlőpanel áttekintése ...... 3
◆ A csatlakoztató panel áttekintése 4
◆ A távvezérlő áttekintése 6
◆ Elemek behelyezése a távirányítóba ...... 7
◆ A készülék be- és kikapcsolása ...... 7
◆ A televízió készenléti üzemmódba helyezése .... 7
◆ A menü megtekintése....8
◆ A TOOLS gomb használata.... 8
◆ Plug & Play....9

CSATORNABEÁLLÍTÁS

◆ Csatornák automatikus tárolása.... 10
◆ Csatornák kézi tárolása....11

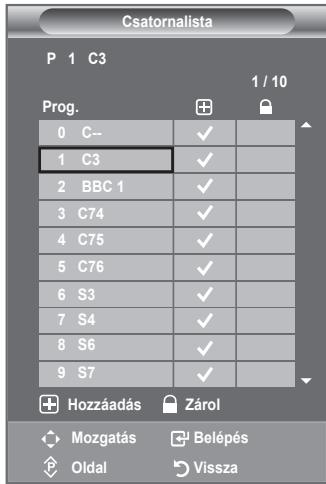

◆ Csatornák hozzáadása / zárolása.... 12

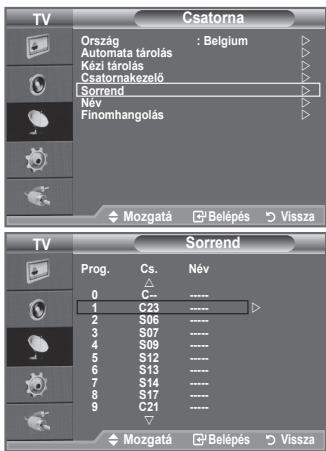

◆ Tárolt csatornák rendezése.... 13

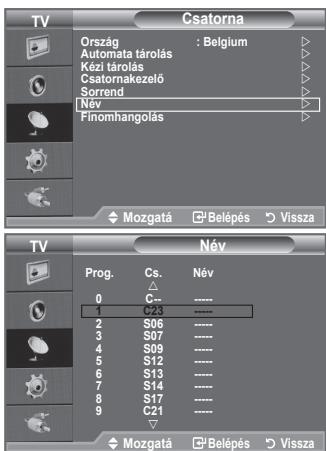

◆ Csatornanevek hozzárendelése.... 13
◆ Csatornák finomhangolása 14

KÉPBEÁLLÍTÁS

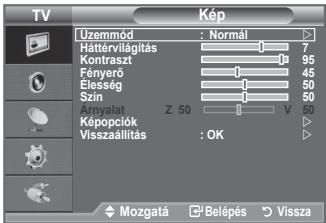

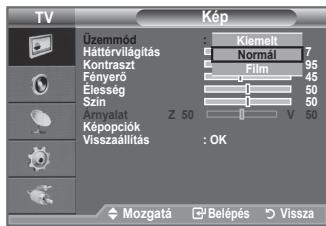

◆ Képtípus módosítása 15
◆ Az egyedi képbeállítások módosítása...... 16

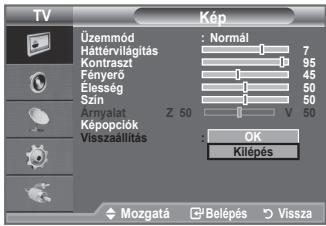

◆ Képbeállítások visszaállítása gyári alapbeállításra.... 17

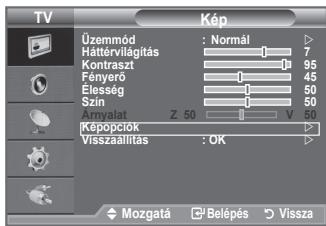

◆ A képopció beállítása 18
◆ Kép a képben megjelenítés (PIP) ...... 20

ANGBEÁLLÍTÁS

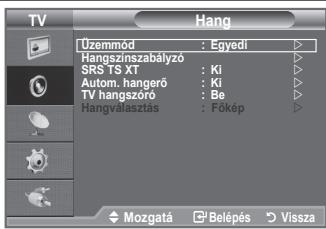

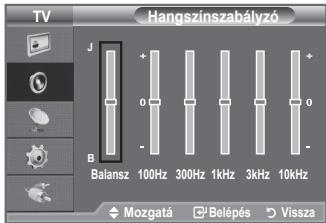

◆ Hangbeállítások 21
◆ A hangmód kiválasztása 22

IDŐ BEÁLLÍTÁSA

◆ Az aktuális idő beállítása és megjelenítése ..... 23

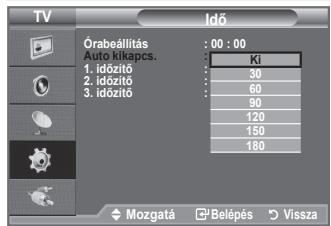

◆ Az automatikus kikapcsolás beállítása...... 23
◆ A televízió automatikus be- és kikapcsolása .... 24

FUNKCIÓLEÍRÁS

◆ A nyelv kiválasztása 24
◆ Dallam / Energiagazd.... 25
◆ Forrás kiválasztása 26
◆ A bemeneti forrásnevek szerkesztése ...... 27

PC BEÁLLÍTÁSA

◆ A (Windows XP alapú) számítógépes szoftver beállítása ...... 28
◆ Képernyőmódok 28
◆ A TV beállítása számítógéppel.... 29

TANÁCSOK A KÉSZÜLÉK HASZNÁLATÁVAL KAPCSOLATBAN

◆ A Teletext funkció .... 30
◆ A számítógép beállítása (a modelltől függően) 31
◆ Hibaelhárítás: Mielőtt szakemberhez fordulna 32
◆ Műszaki és környezeti jellemzők ...... 33

Használati útmutató

Kérjük, hogy a készülék működtetése előtt gondosan olvassa végig a kezelési útmutatót és őrizze meg, mert később szüksége lehet rá.

CE

Jelek

Gomb

Megjegyzés

Nyomógomb

Tartozékok

Győződjön meg róla, hogy az LCD-televízió következő tartozékai rendelkezésre állnak. Ha bármelyik tartozék hiányzik, forduljon a márkakereskedőhöz.

			M4XL16
Távvezérlő és elemek (AAA x 2)	Tápkábel	Takarólemez	Csavar az állványhoz (4 db.)	Állvány	Törlőkendő
Használati utasításGaranciakártyaBiztonsági útmutatóRegisztrációs lapok

➢ Garanciakártya / Biztonsági útmutató / Regisztrációs lapok (nem minden régióban)
Típustól függően előfordulhat, hogy az állvány és a csavar nincs felszerelve.

Az állvány felszerelése

1. Helyezze az LCD TV-t az állványra.

A TV mozgatásához legalább két ember szükséges.
Összeszereléskor ügyeljen az állvány elejének és hátuljának megkülönböztetésére.

1. Helyezzen két csavart az ① pozícióba, majd kettőt a ② pozícióba.

Állítsa fel a készüléket, és húzza meg a csavarokat. Ha az LCD TV felállítása előtt húzza meg a csavarokat, előfordulhat, hogy a készülék ferdén áll.
Az állvány 37 hüvelykes és nagyobb képernyőméretű típusokhoz szerelhető fel.

A fali konzol felszerelése

A falra szerelést biztosító elemek (külön megvásárolhatók) segítségével a TV falra is rögzíthető.

A falra szerelést biztosító elemek felszerelésével kapcsolatban olvassa el az elemekhez mellékelt tájékoztatót. A fali konzol felszereléséhez kérje szakember segítségét.

A Samsung Electronics nem vállal felelősséget semmilyen tárgyi vagy személyi sérülésért, ha Ön úgy dönt, hogy saját maga szereli fel a televíziót.

Ne szerelje fel a falikart, ha a TV be van kapcsolva. Ez áramütés miatti sérülést okozhat.

Távolítsa el az állványt, takarja le sapkával az alsó nyílást és rögzítse két csavarral.

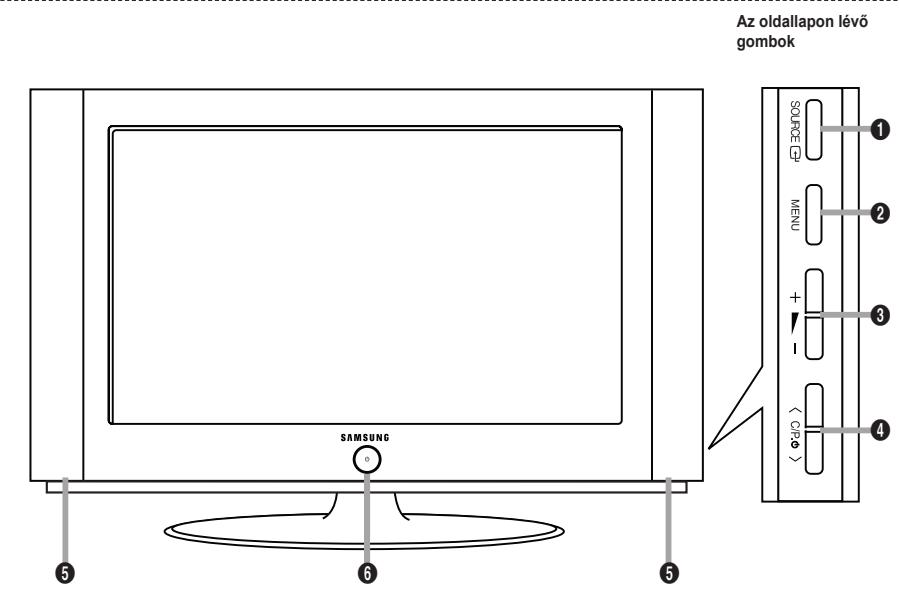

Az oldallapon lévő gombok SAMSUNG 1 2 3 4 5 6

A termék színe és formája típusonként különbözhet.

① SOURCE

Váltogat az összes hozzáférhető beviteli forrás között (TV, Kúlső, AV, Komponens, PC, HDMI1, HDMI2). A képernyőn megjelenő menüben úgy használja ezt a gombot, ahogy a távirányítón az ENTER Gombot szokás.

② MENU

Nyomja meg, ha a képernyőmenüt kívánja megjeleníteni.

③ + ▶ -

A hangerő csökkentésére vagy növelésére használható. A képernyőn megjelenő menüben a + ▶ — gombokat úgy használja, ahogy a távirányítón a ◀ és a ▶ gombokat szokás.

4 < C/P.∅ >

Csatornaváltáshoz.

A képernyőn megjelenő menüben a < C/P.º> gombokat úgy használja, ahogy a távirányítón a ▲ és a ▼ gombokat szokás.

(A televíziót a távvezérlő nélkül a csatornaváltó gombbal is bekapcsolhatja.)

⑤ Hangszórók

6 ⏻ (Tápellátás)

A televízió be- és kikapcsolásához nyomja meg.

Tápfeszültségjelző

Villog és elalszik, ha a készülék be van kapcsolva, készenléti állapotban pedig folyamatosan világít.

Távirányító érzékelője

A távvezérlőt a TV-nek erre a pontjára kell irányítani.

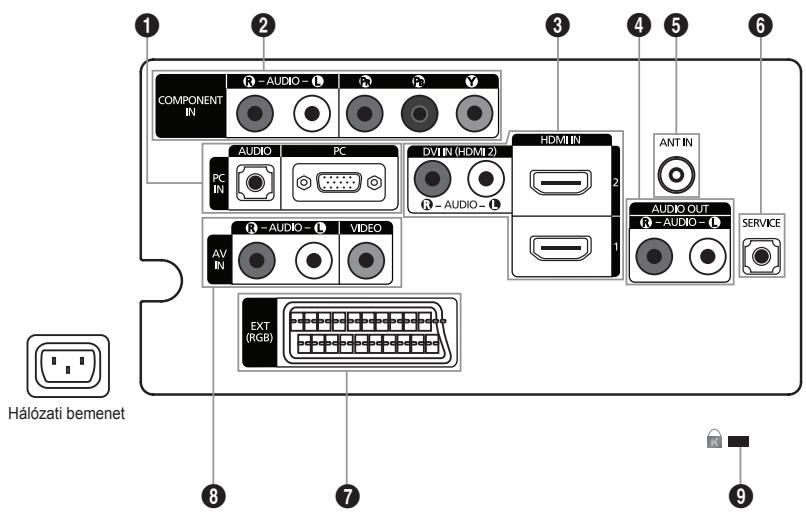

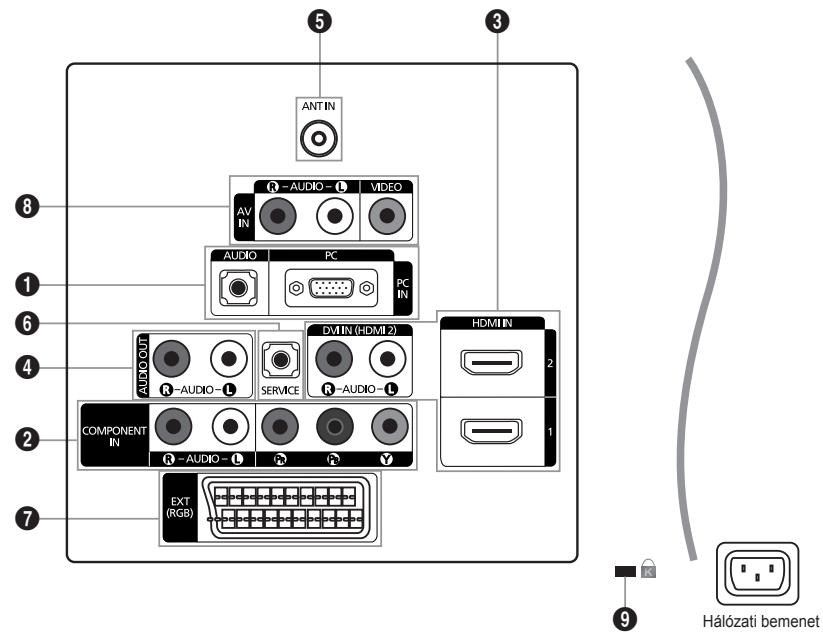

Hálózati bemenet COMPONENT IN AUDIO PC DV1 IN (HDMI 2) AUDIO AV IN VIDEO EXT (RGB) HDMI IN ANT IN AUDIO OUT AUDIO - L SERVICE

ANT IN R-AUDIO-L VIDEO AV IN AUDIO PC PC IN AUDIO OUT R-AUDIO-L SERVICE DMIN (HDMI 2) R-AUDIO-L COMPONENT IN R-AUDIO-L EXT (RGB) HDMI IN 2 1 9 Hálózati bemenet

A termék színe és formája típusonként különbözhet.

Ha külső eszközt csatlakoztat a TV-hez, győződjön meg róla, hogy az egység ki van kapcsolva.
Külső eszköz csatlakoztatása esetén ügyeljen a csatlakozó és a kábel színének egyeztetésére.

① PC IN [PC] / [AUDIO]

- A számítógép video- és audiokimenetét lehet rá csatlakoztatni.

② COMPONENT IN

• A komponens videokábel (opcionális) egyik végét csatlakoztassa a készülék hátoldalán található komponensbemenethez („PR”, „PB”, „Y”), a másik végét pedig a DVD megfelelő videokimenetéhez.
• Ha a beltéri egységet és a DVD-t egyaránt csatlakoztatni kívánja, akkor először a beltéri egységet kösse össze a DVD-vel, majd ezután készüléke komponensbemenetével („PR“, „PB“, „Y“).
• A komponenseszközökön (DVD-n) a PR, a PB és az Y csatlakozót néha Y, B-Y és R-Y vagy Y, Cb és Cr jelzéssel látják el.
• Az RCA audiokábeleket (opcionális) a készüléke hátsó oldalán található [R - AUDIO - L] bemenethez csatlakoztassa, a kábel másik végét pedig a DVD-n található audiokimenethez.

③ HDMI IN 1, HDMI IN 2

• A HDMI-csatlakozóval ellátott AV-készülékek (beltéri egységek, DVD-lejátszók) közötti kapcsolatot támogatja.
• HDMI–HDMI összeköttetés esetén nincs szükség kiegészítő hangkapcsolatra.
• HDMI/DVI csatlakoztatás esetén HDMI IN 2 csatlakozót kell használni.

Mi az a HDMI?

- A „High Definition Multimedia interface” (nagy felbontású multimédiás interfész) nagy felbontású digitális videoanyag és digitális audiofelvételek többcsatornás átvitelét teszi lehetővé.

- A HDMI/DVI-csatlakozó támogatja a DVI-kapcsolatot egy kiterjesztett eszközre, a megfelelő kábelen keresztül (nincs mellékelve). Á HDMI és a DVI között az a különbség, hogy a HDMI-eszköz mérete kisebb, telepítve van rá a HDCP (Nagy sávszélességű digitális másolásvédelem) kódolási funkció, valamint támogatja a többsatornás digitális hangátvitelt.

- DVI audiokimenetek külső eszközökhöz.

A HDMI/DVI és a komponens csatlakoztató támogatása

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Komponens	O	O	O	O	O	O

• Az RCA audiokábeleket a készüléke hátsó oldalán található [R- AUDIO-L] bemenethez csatlakoztassa,
  a kábel másik végét pedig az erősítőn vagy a DVD házimozin található audiobemenethez.

⑤ ANT IN

A televízió-csatornák megfelelő megtekintéséhez az alábbi források valamelyikén át biztosítani kell a készülék jelvételét:

- kültéri antenna, kábeltelevíziós hálózat vagy műholdas hálózat.

6 SERVICE

- Kizárólag JAVÍTÁSI CÉLOKRA szolgáló csatlakozó.

⑦ EXT

Csatlakozó	Bevitel			Kimenet
	Videó	Audió (bal/jobb)	RGB	Videó + Audió (bal/jobb)
Külső	O	O	O	Csak TV-kimenet van.

- Bemenetek és kimenetek külső berendezések, például videomagnó, DVD-, videojáték- vagy videolemez-lejátszó számára.

• Csatlakoztassa az RCA- vagy -kábelt a megfelelő külső A/V készülékhez, pl. VCR-hez, DVD-hez vagy kamerához.
• Csatlakoztassa az RCA audiokábeleket a készüléken található [R - AUDIO - L] csatlakozóhoz, a másik végét pedig az A/V készülék megfelelő audiokimeneti csatlakozójához.

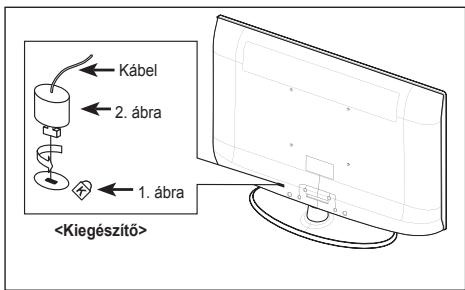

⑨ Kensington Lock (a modelltöl függöen)

• A Kensington-zár (opcionális) olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják.
• Ha zárszerkezetet szeretne használni, forduljon segítségért a tv-készülék eladójához.
• A Kensington zár helye a típustól függően változhat.

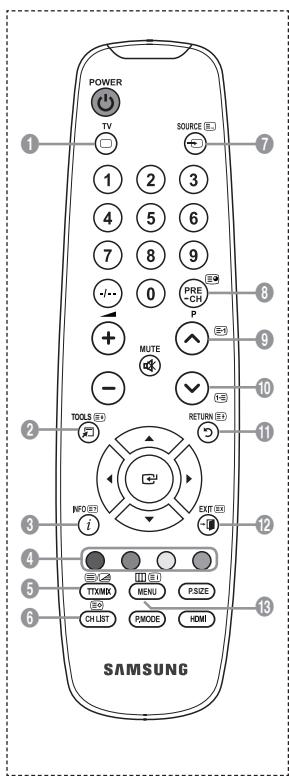

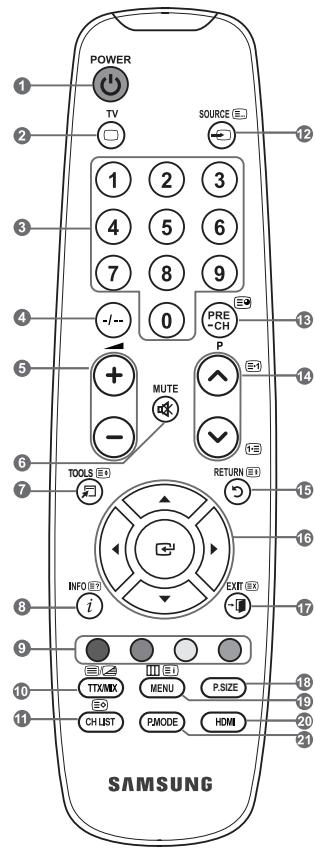

A távvezérlő áttekintése

① Televízió készenléti gombja
② Közvetlenül kiválasztja a TV-üzemmódot
③ Számgombok közvetlen csatornaeléréshez
④ Egyjegyű/kétjegyű csatornaválasztás
5 +: Hangerő növelése -: Hangerő csökkent
6 Hang ideiglenes kikapcsolása
7 A gyakran használt funkciók kiválasztásához használható.
8 A sugárzott műsor információinak megtekintésére szolgál
9 Színes gombok: Ezek a gombok a Csatornalista, stb. kezelésére használhatók.
1 A Csatornalista megjelenítése a képernyőn
⑫ Elérhető forrás kiválasztása
13 Előző csatorna
14 P ^∧ : Következő csatorna P ^∨ : Előző csatorna
15 Visszatérés az előző menühöz
16 A menü kurzorát vezérli
⑰ Kilépés a képernyőmenüböl
18 Képméret kiválasztása
19 A fö képernyőmenü megjelenítése
20 Közvetlenül kiválasztja a HDMI-üzemmódot.
21 Képhatás kiválasztása

Teletext funkciók

② Kilépés a teletext megjelenítési módból
⑦ Teletext méretének kiválasztása
⑧ Teletext megjelenítése
9 Fastext témaválasztás
10 Válasszon a Teletext, Dupla és Mix opciók közül.
⑪ Teletext tárolása
12 Teletext mód kiválasztása (LIST vagy FLOF)
13 Teletext aloldal
14 P ^∧ : Teletext következő oldala P ^∨ : Teletext előző oldala
15 Teletext kimerevítése
17 Teletext törlése
19 Teletext tartalomjegyzék

POWER TV SOURCE 1 2 3 1 4 5 6 7 8 9 -/- 0 PRE-CH P MUTE - TOOLS RETURN INFO EXIT i TAXMX MENU P.SIZE CH LIST PMODE HDMI SAMSUNG

Az éles fény befolyásolhatja a távvezérlő teljesítményét.

Elemek behelyezése a távirányítóba

1. Az ábrán látható módon tolja felfelé a távvezérlő hátlapját.
2. Tegyen be két AAA méretű elemet.

Az elemek „+” és „-” pólusát az elemtartóban látható ábrával egyezően kell elhelyezni.

1. Tegye vissza a fedelet.

Ha hosszabb ideig nem használja a távvezérlőt, vegye ki az elemeket, és tárolja őket hűvös, száraz helyen.

Ha a távvezérlő nem működik, ellenőrizze a következőket:

1. Be van kapcsolva a TV?
2. Felcserélődött az elemek plusz és mínusz pólusa?
3. Kifogytak az elemek?
4. Áramkimaradás van, vagy nincs csatlakoztatva a tápkábel?
5. Van a közelben fluoreszkáló fény vagy neonfényjel?

A készülék be- és kikapcsolása

A tápfeszültség vezetéke a készülék hátoldalához van csatlakoztatva.

1. Helyezze a tápfeszültség-vezeték csatlakozóját a megfelelő aljzatba.

A készenléti állapotot jelző fény világít a készüléken.

1. Nyomja meg a készülék ⏻ gombját.

A távirányító POWER ^○ vagy TV gombjával is bekapcsolhatja a TV-készüléket.
A készülék automatikusan a legutoljára nézett csatornát választja ki.

1. Nyomja meg a számgombot (0\~9) vagy a csatornaváltó gombot ( / ) a távvezérlőn vagy a készülék C/P. gombját.

A készülék első használatakor ki kell választania, hogy melyik nyelvet szeretné használni a menük és üzenetek megjelenítéséhez.

1. A készülék a POWER ^○ gomb ismételt megnyomásával kapcsolható ki.

A televízió készenléti üzemmódba helyezése

A televízió készenléti üzemmódba kapcsolásával a készülék áramfogyasztása csökkenthető.

A készenléti üzemmód a tévénézés átmeneti megszakításakor (például étkezések alkalmával) lehet hasznos.

1. Nyomja meg a távvezérlő POWER ⏻ gombját.

A képernyő elsötétül, és a vörös készenléti jelzőfény világítani kezd a készüléken.

1. A készülék visszakapcsolásához nyomja meg újra a POWER ^6 gombot, a számgombokat (0\~9), a TV gombot vagy a csatornaváltó ( ^5 / ^6 ) gombot.

A televíziót ne hagyja hosszabb ideig (például amíg szabadságra utazik) készenléti állapotban. Érdemes a televízió táp- és antennacsatlakoztatását is megszüntetnie.

A menü megtekintése

1. Kapcsolja be a készüléket, majd nyomja meg a MENU gombot. A fömenü megjelenik a képernyőn. A menü bal oldalán látható ikonok jelentése: Kép, Hang, Csatorna, Beállítás, Bemenet.
2. A ▲ vagy a ▼ gombbal válassza ki az egyik ikont. Az ikon almenüjébe az ENTER-gomb megnyomásával léphet be.
3. A kilépéshez nyomja meg az EXIT gombot. ➢ Körülbelül egy perc múlva a képernyőmenü eltűnik.

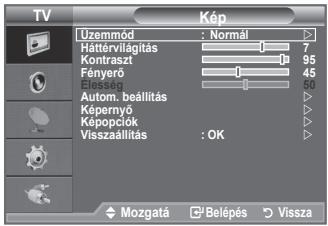

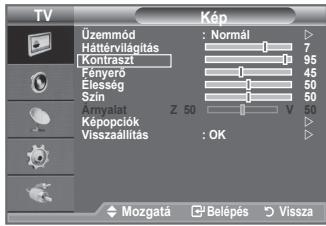

TV Kép Üzemmod : Normal Hattervilágítás 7 Kontraszt 95 Fényerő 45 Elesség 50 Szin 50 Árroyalat Z 50 V 50 Képopciók Visszaállítás : OK Mozgatá Belépés Vissza

TTX/MX MENU CH LIST PMODE HLM

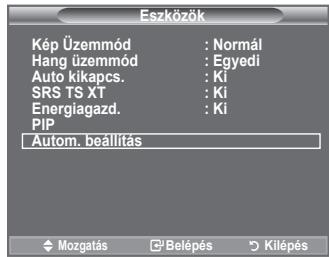

A TOOLS gomb használata

A TOOLS gombbal gyorsan és könnyen kiválaszthatja a leggyakrabban használt funkciókat. A „Eszközök” menü a megtekintés külső bemeneti módjától függően változik.

1. Nyomja meg az TOOLS gombot. Megjelenik a „Eszközök” menü.
2. A ▲ vagy a ▼ gombbal választhat menüt.
3. A ▲/▼/◄/►/ENTERG gombokkal jelenítheti meg, módosíthatja és használhatja a kiválasztott elemeket. Az egyes funkciók részletesebb ismertetését a megfelelő oldalon találja.

♦ Kép Üzemmód, (lásd az 15. oldalt)
◆ Hang üzemmód, (lásd az 21. oldalt)
♦ Auto kikapcs., (lásd az 23. oldalt)
◆ SRS TS XT, (lásd az 21. oldalt)
♦ Energiagazd., (lásd az 25. oldalt)
♦ Kettős I/II, (lásd az 22. oldalt)
♦ PIP, (lásd az 20. oldalt)
♦ Autom. beállítás, (lásd az 29. oldalt)

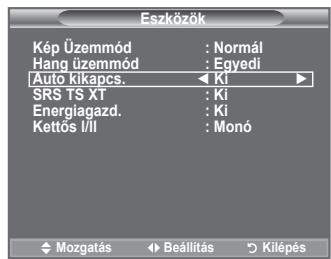

Eszközök Kép Üzemmód ▶ Normál ▶ Hang üzemmód : Egyedi Auto kikapcs. : Ki SRS TS XT : Ki Energiagazd. : Ki Kettős I/II : Monó ♦ Mozgatás ♦ Beállítás ◎ Kilépés

A TV-készülék legelső bekapcsolásakor több alapvető felhasználói beállítás végezhető el egymás után automatikusan. A lehetőségek az alábbiak.

1. Nyomja meg a távvezérlő POWER ^○ gombját. Megjelenik a „Start Plug & Play” üzenet az „OK” gombbal.

2. Válassza ki a megfelelő nyelvet a ▲ vagy ▼ gomb lenyomásával.

Az ENTER← gombbal hagyja jóvá választását.

1. Az „Üzlet mód” vagy az „Otthon” mód kiválasztásához nyomja meg a ◀ vagy a ▶ gombot, majd nyomja meg az ENTER Gombot.

Javasoljuk, hogy TV-készülékét állítsa „Otthon” módra, hogy otthonában a legkiválóbb képminőséget élvezhesse.

Az „Üzlet mód” mód használata kereskedelmi környezetben javasolt.
Ha a készüléket véletlenül „Üzlet mód” módba állította, és szeretne visszatérni a (Normál) „Otthon” beállításba: Nyomja meg a TV hangerőszabályzó gombját. Amikor a hangerő képernyőmenüje megjelenik, tartsa lenyomva 5 másodpercig a MENU gombot.

1. Megjelenik az „Ellenőrizze az antennabemenetet” üzenet az „OK” gombbal. Nyomja meg az ENTER-gombot.

Ellenőrizze az antennakábel megfelelő csatlakoztatását.

1. A megfelelő ország kiválasztásához nyomja meg a ▲ vagy a ▼ gombot, majd az ENTER-gombot.

2. Az „Automata tárolás” menü a „Start“ választásával jelenik meg. Nyomja meg az ENTER↔ gombot.

A csatornakeresés automatikusan indul el és áll le.
Miután az összes csatorna tárolása megtörtént, megjelenik az „Órabeállítás” menü.

Az ENTER gomb lenyomásával bármikor megszakíthatja a memóriába tárolás folyamatát.

1. Nyomja meg az ENTER↔ gombot.

Válassza ki a ◀ vagy a ▶ gombbal az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „perc”. Állítsa be az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „perc” a ▲ vagy a ▼ gombbal.

A távvezérlőn található számgombok segítségével is beállíthatja az órát, napot, hónapot, évet és a perc.

1. Az ENTER gombbal hagyja jóvá a választását. Megjelenik a „Jó szórakozást!” üzenet. Ha végzett, nyomja meg az ENTER gombot.

Akkor is, ha nem nyomta meg az ENTERG gombot, az üzenet néhány másodperc múlva automatikusan eltűnik.

♦ Nyelv: A nyelv kiválasztása.
♦ Ország: Az ország kiválasztása.
♦ Automata tárolás: Az adott területen elérhető csatornák automatikus megkeresése és tárolása.
♦ Órabeállítás: A TV órájának beállítása.

Ha vissza kívánja állítani ezt a funkciót...

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

Nyomja meg a ▲ vagy a ▼ gombot a „Beállítás” kiválasztásához, majd az ENTERG gombot.

1. A „Plug & Play” opció kiválasztáshoz ismételten nyomja meg az ENTER Gombot.

A beállításra vonatkozó további részletek a 9. oldalon találhatóak.

A „Plug & Play” funkció csak TV üzemmódban áll rendelkezésre.

TV Beállítás Plug & Play Nyelv : Magyar Idő Dallam : Ki Energiagazd. : Ki PIP Mozgatá Belépés Vissza

Csatornák automatikus tárolása

Végigpásztázhatja a rendelkezésre álló frekvenciatartományt (a lehetőségek országonként eltérőek).

Elképzelhető, hogy a csatornákhoz automatikusan hozzárendelt programszámok nem egyeznek az aktuális vagy a kívánt programszámokkal. Azonban kézzel is megválaszthatja a programszámokat, és bármely nem kívánt csatornát törölhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.

A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” opciót, majd nyomja meg az ENTER↔ gombot.

Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatá Belépés Vissza

1. Az „Ország” opció kiválasztásához nyomja meg az ENTERG gombot.

2. Válassza ki a megfelelő országot a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.

3. A ▲ vagy a ▼ gombbal válassza ki az „Automata tárolás” opciót, majd nyomja meg az ENTER↔ gombot.

4. Nyomja meg az ENTER↔ gombot.

A készülék elkezdi az elérhető csatornák letárolását.

Az ENTER ^G gomb megnyomásával bármikor megszakíthatja a memóriába tárolási folyamatot, és visszatérhet a „Csatorna” menühöz.

1. Az összes elérhető csatorna tárolása után megjelenik a „Sorrend” menü. (Lásd a 13. oldalt)

Csatornák kézi tárolása

Tárolhatja a kívánt televíziós csatornákat, beleértve a kábeltévés hálózaton fogadott csatornákat is.

A csatornák kézi tárolásakor:

♦ Eldöntheti, hogy kívánja-e tárolni mindegyik talált csatornát.
♦ Kiválaszthatja az egyes tárolt csatornák azonosítására szolgáló programszámot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER G gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Kézi tárolás” menüpontot, majd nyomja meg az ENTERG Gombot.

3. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER↔ gombot.

4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERG gombot.

5. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

♦ Program (a csatornához rendelni kívánt program száma)
- A ▲ vagy a ▼ gombbal választható ki a megfelelő szám.
A számot a távirányítón a (0\~9) számgombbal közvetlenül is ki lehet választhatni.

♦ Színrendszer: Auto./PAL/SECAM/NTSC4.43
– Válassza ki a kívánt színnormát a ▲ vagy a ▼ gombbal.

♦ Hangrendszer: BG/DK/I/L

- Válassza ki a kívánt hangnormát a ▲ vagy a ▼ gombbal.

♦ Csatorna (Ha tudja a tárolni kívánt csatorna számát)

- A ▲ vagy a ▼ gombbal válassza a C (antenna) vagy az S (kábel) csatornatípust.

- Nyomja meg a ▶ gombot, majd a ▲ vagy ▼ gombbal válassza ki a kívánt számot.

A számot a távirányítón a (0\~9) számgombbal közvetlenül is ki lehet választhatni.

Ha nincs vagy nem megfelelő a hang, válasszon ki másik hangnormát.

♦ Keresés (Ha nem ismeri a csatorna számát)

- A ▲ vagy a ▼ gombbal indítsa el a keresést.

- A hangolóegység addig pásztázza a frekvenciatartományt, amíg az első csatorna vagy a kiválasztott csatorna meg nem jelenik a képernyőn.

♦ Tárolás (Store – a csatorna és a hozzá társított programszám tárolásakor)

- Válassza az „OK” beállítást az ENTER↔ gombbal.

Csatorna mód

• P (Program mód): A hangolás befejezésekor a térségben fogható műsorszóró állomásokat a készülék a P00 és P99 pozíciószámhoz rendeli. A csatornát a pozíciószám megadásával választhatja ki.
• C (Antennás csatorna mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (antennán keresztül sugárzott) csatornát.
• S (Kábeltelevíziós mód): Ha ebben az üzemmódban megadja az adott csatornához tartozó számot, előhívhatja a kívánt (kábel)csatornát.

TV Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatá Belépés Vissza

TV Kezi tárolás Program : P 1 Szinnrendszer : Auto. Hangrendszer : BG Csatorna : S 6 Keresés : 140 MHz Tárolás : ?

Csatornák hozzáadása / zárolása

A Csatornakezelő elemmel kényelmesen zárolhat vagy hozzáadhat csatornákat.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER↔ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Csatornakezelő” menüpontot, majd nyomja meg az ENTER Gombot.

♦ Csatornák hozzáadása

A Csatornalista kényelmesen bővíthető csatornákkal.

1. A „Csatornalista” kiválasztásához nyomja meg az ENTERG Gombot.

2. Lépjen a (⊕) mezőre a ▲,▼,◀ vagy a ▶ gombbal, válassza ki a hozzáadni kívánt csatornát, és az ENTER↔ gomb megnyomásával adja hozzá.

Ha újra megnyomja az ENTER☑ gombot, a (√) jelzés eltűnik a csatorna mellől, és a csatorna nem adódik hozzá.
Ha a „Gyermekzár” „Be“ van kapcsolva, a „☐” aktív.

♦ Csatornák zárolása

A kép eltüntetését és a hang némítását lehetővé tévő funkció segítségével megakadályozhatja, hogy illetéktelen személyek, például gyermekek nézhessék a számukra nem megfelelő műsorokat.

1. A ▲ vagy a ▼ gombbal válassza ki a „Gyermekzár” menüpontot, majd nyomja meg az ENTERG Gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Be” beállítást, majd nyomja meg az ENTER↔ gombot.

3. A ▲ vagy a ▼ gombbal válassza ki a „Csatornalista” menüpontot, majd nyomja meg az ENTERG Gombot.

4. Lépjen a „☐” mezőre a ▲, ▼, ◀ vagy a ▶ gombbal, válassza ki a zárolni kívánt csatornát, és az ENTERG GOMB megnyomásával zárolja.

Ha újra megnyomja az ENTER Gombot, a (√) jelölés eltűnik a csatorna mellől, és a csatorna nem lesz zárolt.
Ha a „Gyermekzár” be van kapcsolva, egy kék képernyő jelenik meg.

1. A menüböl történő kilépéshez az EXIT gombot kell megnyomni.

A „Gyermekzár” „Be” vagy „Ki” kapcsolójával könnyedén válthat a „☐” helyen kiválasztott csatornák aktív és inaktív állapota között.

Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatá Belépés Vissza

Csatornakezelő Csatornalista Gyermekzár : KI Mozgatá Belépés Vissza

Csatornalista P 1 C3 1 / 10 Prog. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 + Hozzáadás Zárol - Mozgatás - Belépés ↑ Oldal Vissza

Ezeket az opciókat könnyedén kiválaszthatja a távvezérlő CH LIST gombjával is.

TX/MX MENU P.SIZE CH LE* HDM

Tárolt csatornák rendezése

Ezzel a művelettel módosíthatja a tárolt csatornák programszámát.

Erre a müveletre az automatikus mentés használata után lehet szüksége.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Csatorna” menüpontot, majd nyomja meg az ENTER G gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Sorrend” menüpontot, majd nyomja meg az ENTER G gombot.

3. A ▲ vagy ▼ gomb ismételt lenyomásával válassza ki a módosítani kívánt csatornaszámot. Nyomja meg az ENTERG Gombot.
   A kiválasztott csatorna száma és neve a jobb oldalra kerül.

4. A ▲ vagy ▼gombbal választhatja ki azt a programszámot, amelyhez a csatornát hozzá szeretné rendelni.

5. Nyomja meg az ENTERG gombot. A csatorna az új helyre kerül, a többi csatorna pedig ennek megfelelően továbbmozdul.

6. A többi csatorna elhelyezéséhez ismételje meg a 3 – 5. lépést.

7. A kilépéshez nyomja meg az EXIT gombot.

TV Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatá □ Belépés ▷ Vissza TV Sorrend Prog. Cs. Név 0 C-- 1 C23 ---- 2 S06 ---- 3 S07 ---- 4 S09 ---- 5 S12 ---- 6 S13 ---- 7 S14 ---- 8 S17 ---- 9 C21 ---- Mozgatá □ Belépés ▷ Vissza

Csatornanevek hozzárendelése

A csatornainformációk sugárzásakor a készülék a csatornaneveket automatikusan hozzárendeli a csatornákhoz. Ezek a nevek azonban módosíthatók, tehát a csatornákhoz új neveket is hozzárendelhet.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.

2. A ▲ vagy a ▼ gombbal válassza ki a „Név” menüpontot, majd nyomja meg az ENTERG gombot.

3. Ha szükséges, a ▲ vagy a ▼ gombbal válassza ki az átnevezendő csatornát. Nyomja meg az ENTER-gombot. ➢ A névmező körül megjelenik a kiválasztási sor.

Következőhöz...	Művelet...
Betű, szám vagy szimbólum kijelölése	Nyomja meg a ▲ vagy a ▼ gombot
A következő betűre lépés	Nyomja meg a ▶ gombot.
Az előző betűre lépés	Nyomja meg a ◀ gombot.
Név jóváhagyása	Nyomja meg az ENTERCú gombot.

Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatá Belépés Vissza Név Prog. Cs. Név 0 C- 1 C2-3 2 S06 3 S07 4 S09 5 S12 6 S13 7 S14 8 S17 9 C21 Mozgatá Belépés Vissza

A következő karakterek használhatók: Az ábécé betűi (A–Z), számok (0–9) és speciális karakterek (+, -, *, /, szóköz)

1. Valamennyi átnevezendő csatorna esetén ismételje meg a 3. és 4. lépést.

2. A kilépéshez nyomja meg az EXIT gombot.

Csatornák finomhangolása

Kézi finomhangolással igazíthatja be egy adott csatorna optimális vételét.

1. A finomhangolni kívánt csatorna közvetlen kiválasztásához nyomja meg a megfelelő számgombot.
2. A menü megjelenítéséhez nyomja meg a MENU gombot. Nyomja meg a ▲ vagy a ▼ gombot a „Csatorna” menü kiválasztásához, majd az ENTER gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a „Finomhangolás” menüpontot, majd nyomja meg az ENTER↔ gombot.
4. A ◀ vagy a ▶ gombbal finomhangolhatja a képet. Nyomja meg az ENTER↔ gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

A már mentett finomhangolt csatornák száma mellett, a csatornacímben, a jobb oldalon egy csillag „*” szerepel. Ezután a csatorna száma vörös lesz.
Ha a finomhangolást „Vissza” szeretné állítani, nyomja meg a ▲ vagy ▼ gombot, majd az ENTERG gombot.

Csatorna Ország : Belgium Automata tárolás Kézi tárolás Csatornakezelő Sorrend Név Finomhangolás Mozgatá Belépés Vissza

Finomhangolás P 1 0 Vissza Beállítás Mentés Vissza

Képtípus módosítása

Kiválaszthatja az elvárásainak leginkább megfelelő képtípust.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. Az ENTER gomb ismételt megnyomásával válassza az „Üzemmód” menüpontot.
3. Válassza ki a kívánt képhatást a ▲ vagy a ▼ gombbal. Nyomja meg az ENTER Gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Kiemelt: Nagy felbontású kép megjelenítése világos szobában.
♦ Normál: Kép optimális megjelenítése normál környezetben.
◆ Film: Kép kellemes megjelenítése sötét szobában.

A Kép módot minden egyes bemeneti forrásra külön be kell állítani.

TV Kép Uzemmod : Normal Hattervilágítás 7 Kontraszt 95 Fényerő 45 Elesség 50 Szin 50 Árnyalat Z 50 V 50 Képopciók : OK Visszaállítás

TV Kép Üzemmód Hattérvilágítás Kontraszt Fényerő Elesség Szín Ányalat Képopciók Visszaállítás Z 50 : OK Kiemelt Normál 7 95 45 50 50 V 50 Mozgatá Belépés Vissza

A képbeállítás kiválasztásához a távvezérlő P.MODE gombja is használható.

TTX/MX MENU P.SIZE CH LIST P.MODE

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kép Üzemmód”.
3. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Eszközök Kép Üzemmód ← Normál ▶ Hang üzemmód : Egyedi Auto klikapcs. : Ki SRS TS XT : Ki Energiagazd. : Ki Kettős I/II : Monó Mozgatás Beállítás Kilépés

Az egyedi képbeállítások módosítása

A készülék számos olyan beállítással rendelkezik, mellyel szabályozhatja a képminőséget.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. (utasítását. utasítását a 15. oldalon.)
2. A ▲ vagy a ▼ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTER∅ gombot.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt elemet. Nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Háttérvilágítás: A képernyő fényerejét az LCD háttérvilágítás fényerejének beállításával szabályozhatja. (0\~10)
Kontraszt: A tárgyak és a háttér világosságának és sötétségének beállítása.
♦ Fényerő: A teljes képernyő fényerejének beállítása.
♦ Élesség: A tárgyak kontúrjának élesítése, illetve elmosódottabbá tétele.
♦ Szín: A színek világosabbá vagy sötétebbé tétele.
♦ Árnyalat: A tárgyak színének beállítása, pirosabbá vagy zöldebbé téve azokat a természetesebb hatás elérése érdekében.

A beállított értékeket a rendszer a kiválasztott képmódtól függően tárolja.
PC üzemmódban csak a „Háttérvilágítás”, a „Kontraszt” és a „Fényerő” beállítását módosíthatja. (26, 32, 37 hüvelyk)

PC üzemmódban csak a „Kontraszt” és a „Fényerő” beállítását módosíthatja. (40 hüvelyk)

A PAL-rendszer TV, Külső, AV üzemmódjánál a „Árnyalat” funkció nem használható.
A „Visszaállítás” gomb megnyomásával visszatérhet a gyári képbeállítási alapértékekre. (Lásd a „Képbeállítás visszaállítása a gyári alapértékekre” című részt a 17. oldalon.)
A kisebb fényerő jelentősen kevesebb energiafogyasztással jár, ami csökkenti az üzemeltetési költséget.

TV Üzemmod : Normal Hattervilagítás Kontraszt Fényerő Elesség Szín Árnyalat Z 50 V 50 Képopciók Visszaállítás : OK Mozgatá Belépés Vissza

Háttérvilágítás 7 Mozgatás Beállítás Vissza

Képbeállítások visszaállítása gyári alapbeállításra

Visszatérhet a gyári képbeállítási alapértékekre.

1. A megfelelő képhatás kiválasztásához végezze el a „Képtípus módosítása” című rész 1 - 3. utasítását a 15. oldalon.
2. A ▲ vagy a ▼ gombbal válassza ki a „Visszaállítás” menüpontot, majd nyomja meg az ENTER☐ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „OK” vagy a „Kilépés” feliratot. Nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.
   A „Visszaállítás” mindegyik képmódra használandó.

TV Üzemmód : Normál Háttérvilágítás 7 Kontraszt 95 Fényerő 45 Elesség 50 Szin 50 Ágalat Z 50 V 50 Képopciók Visszaállítás : OK Kilépés Mozgatá Belépés Vissza

A képopció beállítása

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Képopciók” menüpontot, majd nyomja meg az ENTER Gombot.
3. Válassza ki a kívánt beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER-gombot.
4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTERGombot.
5. A kilépéshez nyomja meg az EXIT gombot.

PC üzemmódban a „Képopciók” elemei közül csak a „Színtónus” és a „Méret” módosítható.

◆ Színtónus: Hideg2/Hideg1/Normál/Meleg1/Meleg2

Beállíthatja a szemének legkellemesebb színtónust is.

A beállított értékeket a rendszer a kiválasztott Kép függően tárolja.
A „Meleg1“ és a „Meleg2“ csak akkor használható, ha a képmód beállítása „Film”.

◆ Méret: Auto széles/16:9/Széles nagyítás/Nagyítás/4:3/ Csak pásztázás

Beállíthatja az igényeinek legjobban megfelelő képméretet.

TV Kép Üzemmód : Normál Háttérvilágítás 7 Kontraszt 95 Fenyero 45 Elesség 50 Szín 50 Angylat Z 50 V 50 Keppociók Visszaallítás : OK Mozgatá ▼ Belépés ▶ Vissza

TV Képopciók Szinténus : Normál Méret : Auto széles Képernyő mód : 16:9 Dig. Zajcsökk. : Auto. HDMI feketeszint : Normál Mozgatá □ Belépés ▶ Vissza

◆ Auto széles: A kép méretének automatikus beállítása „16:9” oldalarányra.
◆ 16 :9: A kép méretét a DVD-hez vagy szélesvásznú tévéadásokhoz megfelelő 16:9 oldalarányra igazítja.
◆ Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.
◆ Nagyítás: A 16:9 szélességű képet (függőleges irányban) nagyítja, hogy kitöltse a képernyőt.
◆ 4:3: Ez az alapértelmezett beállítás videoó vagy normál tévéadás megtekintéséhez.
Csak pásztázás: Ennek a funkcionak a használata teljes, levágás nélküli képet biztosít, ha a bejövő jelsorozat HDMI (720p/1080i) vagy Komponens (1080i).

Az „Auto széles“ funkció csak „TV“, „Külső“, és „AV“, módban elérhető.
PC üzemmódban csak a „16:9” és a „4:3” mód állítható be.
A TV bemenetéhez csatlakoztatott minden külső eszköz beállításai módosíthatók és tárolhatók.
Ha az eszközön több mint két órán keresztül állókép jelenik meg, időleges képernyőbeégés fordulhat elő.
Amikor a PIP (Kép a képben) beállítása Double (Kettős) (□□, □□) mód, a Képméret nem állítható.
Széles nagyítás: A ☐ szimbólnak a ▶ vagy az ENTER☐ gomb megnyomásával történő kijelölését követően használja a ▲ vagy a ▼ gombot a kép függőleges irányú eltolásához.
Nagyítás: A ◀ vagy a ▶ gombbal válassza ki a ☐ szimbólumot. A kép felfelé vagy lefelé tolásához használja a ▲ vagy ▼ gombot. A ☐ kiválasztását követően használja a ▲ vagy a ▼ gombot a képméret függőleges irányú növeléséhez, illetve csökkentéséhez.
A „Csak pásztázás” kiválasztása után HDMI (1080i) vagy Komponens (1080i) üzemmódban: Válassza ki az ☐ elemet a ◀ vagy a ▶ gomb megnyomásával. A képet a ▲, ▼, ◀ vagy ▶ gombbal mozgathatja. Hang: A ◀ vagy a ▶ gombbal válassza a „Hang” elemet, majd nyomja meg az ENTER☐ gombot. A beállítás alaphelyzetbe állítható.

Ezeket a beállításokat a távvezérlő P.SIZE gombjával is kiválaszthatja

B1Z TTX/MX E0 CH LIST MENU P.MODE P.SIZE HDMI

◆ Képernyő mód: 16:9/Széles nagyítás/Nagyítás/4:3

Ha a 16:9 oldalarányú készüléken az automatikus szélességű képméretet választja, a látni kívánt képméretnek csak a 4:3 WSS (széles képernyős mód) beállítást választhatja, mást semmit. Az egyes európai országok eltérő képméretet használnak, ezt a funkciót tehát ezeknek a felhasználóknak szántuk.

♦ 16:9: A képet 16:9 arányú, szélesvásznú módba állítja.
♦ Széles nagyítás: A 4:3-as aránynál jobban megnagyítja a képet.
♦ Nagyítás: Vízszintesen felnagyítja a képet a képernyőn.
♦ 4:3: A képet 4:3 arányú normál módba állítja.

Ez a funkció csak „Auto széles” módban használható.
Ez a funkció a „PC”, „Komponens” vagy „HDMI” módban nem használható.

◆ Dig. Zajcsökk.: Ki/Alacsony/Közepes/Magas/Auto.

Ha gyenge a készülék által fogott jel, akkor aktiválhatja ezt a funkciót, hogy csökkentse a statikus és szellemképet, amely megjelenhet a képernyőn.

Ha gyenge a jel, válasszon másik opciót a jobb képminőség elérése érdekében.

◆ HDMI feketeszint: Normál/Alacsony

A képernyő mélységét a képernyő feketeszintjének kiválasztásával állíthatja.

Ez a funkció csak akkor aktív, ha a kívülröl származó bemenet a HDMI csatlakozón érkezik (RGB jelsorozat)

Kép a képben megjelenítés (PIP)

A teljes képernyős képablakkal egyidejűleg egy kisebb képablak is megjeleníthető. Ezáltal a nagy képablak megtekintése közben másik műsort vagy bármilyen csatlakoztatott berendezés videobemenetét is nézheti.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER ⊙ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „PIP” menüpontot, majd nyomja meg az ENTER ⇌ gombot.
3. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER ⇌ gombot.
4. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot.
5. A kilépéshez nyomja meg az EXIT gombot.
   Néha előfordulhat, hogy a PIP-ablakban látható alkép minősége valamelyest romlik, amikor a főképernyőn játékot vagy karaokét néz.

TV Plug & Play Nyelv : Magyar Idő Dallam : Ki Energiagazd. : Ki PIP Mozgatás ▼ Belépés ○ Vissza

TV PIP PIP : Be Forrás : TV Méret : Helyzet : Program : P1 Mozgatás □ Belépés ○ Vissza

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „PIP” menüpontot, majd nyomja meg az ENTER 📋 gombot.
3. A ▲ vagy a ▼ gombbal választhat ki egy elemet.
4. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
5. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Eszközök Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs : Ki SRS TS XT : Ki Energiagazd. : Ki PIP Mozgatás Belépés Kitépés

PIP: Be/Ki

Aktiválhatja vagy kikapcsolhatja a PIP funkciót.

Főkép	Alkép
Komponens	TV, Külső, AV
HDMI 1, 2	TV, Külső, AV
PC	TV, Külső, AV

PIP PIP Be Forrás : TV Méret : 0 Helyzet : 0 Program : P1 Mozgatás Beállítás Vissza

♦ Forrás

Kiválaszthatja az alkép forrását.

♦ Méret: □ / □ / □

Kiválaszthatja az alkép méretét.

Ha a fökép „HDMI” módban van, a „Méret” beállítás rendelkezésre áll.

♦ Helyzet: □/□/□/□

Kiválaszthatja az alkép helyzetét.

Double (Kettős) (□□, □□) üzemmódban a „Helyzet” nem választható ki.

Program

Csak akkor választhat csatornát az alképhez, ha a „Forrás” „TV“-re lett állítva.

Hangbeállítások

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Hang” menüpontot, majd nyomja meg az ENTERG Gombot.
2. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER-gombot.
3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

Üzemmód: Normál/Zene/Film/Beszéd/Egyedi

Kiválaszthatja az adott műsor megtekintéséhez használni kívánt speciális hanghatásokat.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Hang üzemmód”.
3. A ◀ vagy a ▶ gombbal válassza ki a kívánt hangmódot.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

♦ Hangszínszabályzó: Balansz/100Hz/300Hz/1kHz/3kHz/10kHz

A TV-készülék számos olyan beállítással rendelkezik, amelyekkel szabályozni lehet a hangminőséget.

Ha ezeknek a beállításoknak valamelyikét módosítja, a hangmód automatikusan az „Egyedi” beállításra vált.

TV Uzemmód : Egyedi Hangszínszabályó : Ki SRS TS XT : Ki Autom. hangerő : Ki TV hangszöró : Be Hangválasztás : Főkép Mozgatá □ Belépés □ Vissza

Eszközök Kép Üzemmód : Normál Hang üzemmód ← Egyedi ► Auto klikapcs. : Ki SRS TS XT : Ki Energiagazd. : Ki Kettős I/II : Monó Mozgatás Beállítás Kilépés

TV Hangszínszabályzó J + 0 B Balansz 100Hz 300Hz 1kHz 3kHz 10kHz - - + 0 - Mozgatá Belépés Vissza

◆ SRS TS XT: Ki/Be

A TruSurround XT szabadalmaztatott SRS technológia, amely megoldja az 5.1 többsatornás tartalmak két hangsugárzón keresztül történő lejátszásának problémáját. A TruSurround lenyűgöző virtuális téhatás élményét kínálja bármely két hangszórós lejátszó rendszerrel, akár a televízió belső hangszóróin keresztül. A rendszer teljesen kompatibilis az összes többsatornás formátummal.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „SRS TS XT”.
3. A ◀ vagy a ▶ gombbal válassza ki a „Ki” vagy a „Be”.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

Eszközök Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs. : Ki SRS TS XT ← Ki ► Energiagazd. : Ki Kettős I/II : Monó Mozgatás Beállítás Kilépés

SRS(○)

SRS TruSurround XT

A TruSurround XT, az SRS és a (●) szimbólum az SRS Labs, Inc. védjegye.

A TruSurround XT technológia beépítését az SRS Labs, Inc. licenceli

♦ Autom. hangerő: Ki/Be

Valamennyi műsorszóró állomás saját jelviszonyokkal rendelkezik, ezért nem egyszerű és nem kényelmes, ha minden egyes csatornaváltáskor be kell állítania a hangerőt. Ezzel a funkcióval automatikusan beállíthatja a kívánt csatorna hangerejét: magas moduláló jel esetén a hangkimenet csökkentésével, alacsony moduláló jel esetén pedig a hangkimenet növelésével.

TV hangszóró: Ki/Be

Ha külön hangszórókból szeretné hallgatni a hangokat, kapcsolja ki a belső erősítőt.

A ▲+ , ▲- és MUTE gomb nem használható, ha a „TV hangszóró” ki van kapcsolva.
Ha a „TV hangszóró” beállítása „Ki”, a Hang menüből csak a „Hangválasztás” beállítás működik (PIP üzemmódban).

♦ Hangválasztás: Főkép/Alkép

Amíg a PIP funkció aktív, hallgathatja az alkép (PIP) műsorának hangját.

- Főkép: A főkép hangjának hallgatására használható.

- Alkép: Az alkép hangjának hallgatására használható.

A hangmód kiválasztása

A hangmódot a „Eszközök” menüben állíthatja be. „Kettős I/II“ beállításnál az aktuális hangmód megjelenik a képernyőn.

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Kettős I/II”.
3. A ◀ vagy a ▶ gombbal választhatja ki a megfelelő lehetőséget.
4. Nyomja meg az ENTER↔ gombot.

	Audió típusa	Kettős 1/2	Alap
A2 Sztereó	Mono	MONO	Automatikus váltás
	Stereo	STEREO ⇔ MONO
	Kettős	Kettős 1 ⇔ Kettős 2	Kettős 1
NICAM Stereo	Mono	MONO	Automatikus váltás
	Stereo	MONO ⇔ STEREO
	Kettős	MONO ⇔ Kettős 1 Kettős 2←	Kettős 1

Eszközök Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs. : Ki SRS TS XT : Ki Energiagazd. : Ki [Kettös I/II Monó]

Gyenge sztereojel és automatikus váltás esetén állítsa a készüléket Mono módba.
➢ Ez a funkció csak sztereó hangjel esetén aktív. Monó hangjel esetén kikapcsol.
Ez a funkció csak TV módban használható.

Az aktuális idő beállítása és megjelenítése

Beállíthatja a TV-készülék óráját úgy, hogy az INFO gomb megnyomásakor megjelenjen az aktuális idő. Akkor is be kell állítania az időt, amikor az automatikus be-/kikapcsolás időzítőt szeretné használni.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER↔ gombot.
3. Az „Órabeállítás” menüpont kiválasztásához nyomja meg az ENTER Gombot.

Következőhöz...	Gomb
Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” lépés	◀ vagy a ▶ gomb
Az „Hónap”, „Nap”, „Év”, „Óra”, vagy a „Perc” beállítása	▲ vagy a ▼ gomb
Beállítás megerősítése.	ENTER⊕ gomb.

TV Beállítás Plug & Play Nyely: Magyar Idő: Dallam: Ki Energiagazd.: Ki PIP Mozgatá Belépés Vissza

TV Órabeállítás Hónap 01 Nap 01 Év 2008 Óra Perc 00 00 Mozgatá Belépés Vissza

1. A kilépéshez nyomja meg az EXIT gombot.

Ne húzza ki a tápkábelt a fali aljzatból, mert az órát újból be kell állítania.
A távvezéről található számgombok segítségével is beállíthatja az évet, a hónapot, a dátumot, az órát és a percet.

Az automatikus kikapcsolás beállítása

Megadhat egy olyan – 30 és 180 perc közötti – időtartamot, amelynek letelte után a televízió automatikusan készenléti üzemmódba kapcsol.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER↔ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki az „Auto kikapcs.” menüpontot, majd nyomja meg az ENTERG Gombot.
4. Nyomja meg annyiszor a ▲ vagy a ▼ gombot, míg meg nem jelenik a kívánt idő (Ki, 30, 60, 90, 120, 150, 180). Nyomja meg az ENTER-gombot.
5. A kilépéshez nyomja meg az EXIT gombot. ➢ Amikor az időzítő 0-hoz ér, a TV-készülék automatikusan készenléti üzemmódba kapcsol.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Auto kikapcs.”
3. A ◀ vagy a ▶ gombbal választhatja ki a perc értékét.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.

TV Plug & Play Nyelv : Magyar Idő Dalíam : Ki Energiagazd. : Ki PIP Mozgatá Belépés Vissza

TV Orabeállítás : 00 : 00 Auto kikápcs. 1. időzítő 2. időzítő 3. időzítő Kt 30 60 90 120 150 180 Mozgatá Belépés Vissza

Eszközök Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs. Ki SRS TS XT : Ki Energiagazd. : Ki Kettős I/II : Monó Mozgatás Beállítás Kilépés

A televízió automatikus be- és kikapcsolása

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki az „Idő” menüpontot, majd nyomja meg az ENTER-gombot.

3. A ▲ vagy a ▼ gombbal válassza ki az „1. időzítő”, a „2. időzítő” vagy a „3. időzítő” menüpontot, majd nyomja meg az ENTERG Gombot.

   Az időzítő be- és kikapcsolásához három különböző beállítása adható meg.

4. Válassza ki a beállítási mezőket a ◀ vagy a ▶ gombbal. A beállítást végezze a ▲ vagy a ▼ gombbal.

♦ Bekapcsolási idő: Állítsa be az órát, a percet és válasszon az „Be”/„Ki” beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az „Be” opciót.)

TV Beállítás Plug & Play Nyelv : Magyar Idó Dallam : Ki Energiagazd. : Ki PIP Mozgatá Belépés Vissza

TV 1. időzítő Bekapcsolási idő 00 : 00 Ki Kikapcsolási idő 00 : 00 Ki Repeat Egyszer Hangerő 10 Mozgatá Belépés Vissza

♦ Kikapcsolási idő: Állítsa be az órát, a percet és válasszon az „Be”/„Ki” beállítás közül. (Az időzítésnek a megadott beállítással történő aktiválásához válassza ki az „Be” opciót.)

♦ Ismétlés: Választható az „Egyszer”, „Minden nap”, „Hétfő\~Péntek”, „Hétfő\~Szombat”, illetve a „Szombat\~Vasárnap” beállítás.

♦ Hangerő: Válassza ki a megfelelő bekapcsolási hangerő szintjét.

A távvezérlön található számgombok segítségével közvetlenül beállíthatja az órát és a percet.

Automatikus kikapcsolás

Az időzítő bekapcsolt állapotában a TV végül kikapcsol, ha az időzítő kapcsolta be a készüléket, és 3 órán keresztül nem működtetik a kezelőszerveket. Ez a funkció kizárólag az időzítő bekapcsolt állapotában működik és megakadályozza, hogy a TV a túlságosan hosszú használat során felmelegedjen.

A nyelv kiválasztása

A készülék első használatakor meg kell adnia, hogy milyen nyelven jelenjenek meg a menük és utasítások.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTER↔ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Nyelv” menüpontot, majd nyomja meg az ENTER☐ gombot.
3. A ▲ vagy a ▼ gombbal válassza ki a kívánt nyelvet.
   Nyomja meg az ENTER↔ gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Beállítás Plug & Play Nyelv : Magyar Idő Dallam : Ki Energiagazd. : Ki PIP Mozgatá Belépés Vissza

Dallam / Energiagazd.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A ▲ vagy a ▼ gombbal válassza ki a „Beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.
2. Válassza ki a megfelelő beállítást a ▲ vagy a ▼ gombbal, majd nyomja meg az ENTER Gombot.
3. Ha megfelelőnek találja a beállítást, nyomja meg az ENTER↔ gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

TV Beállítás Plug & Play Nyeiv : Magyar Idő Dallam : Ki Energiagazd. : Ki PIP Mozgatá Belépés Vissza

♦ Dallam: Ki/Alacsony/Közepes/Magas

A TV be- és kikapcsolásakor hallható dallam beállítására szolgál.

Nem hallható a dallam

• A TV-röl nem érkezik hang, mert megnyomta a MUTE gombot.
• A TV-röl nem érkezik hang, mert megnyomta a ⊙ (Hangerő) gombot.
• Ha az Alváskapcsoló funkció kikapcsolta a TV-t.

♦ Energiagazd.: Ki/Alacsony/Közepes/Magas

Ez a funkció automatikusan beállítja a képernyő fényerejét a környezeti fényviszonyoknak megfelelően.

• Ki: Az energiatakarékos funkció kikapcsolására szolgál.
• Alacsony: Csökkentett energiatakarékos módba állítja a TV-készüléket.
• Közepes: Közepes energiatakarékos módba állítja a TV-készüléket.
• Magas: Kiemelt energiatakarékos módba állítja a TV-készüléket.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Energiagazd.”
3. A ◀ vagy a ▶ gombbal válassza ki a „Ki”, „Alacsony” „Közepes”, „Magas”.
4. Az EXIT vagy a TOOLS gomb megnyomásával léphet ki.
   Ez a funkció a „PC” módban nem használható. (40 hüvelyk)

Eszközök Kép Üzemmód : Normál Hang üzemmód : Egyedi Autó kikapcs. : Ki SRS TS XT : Ki Energiagazd. ← Ki ► Kettős I/II : Monó ♦ Mozgatás ♦ Beállítás ⬇ Kilépés

Forrás kiválasztása

Választhat a TV kimeneti csatlakozóihoz csatlakoztatott külső jelforrások közül.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER↔ gombot.

2. A „Forráslista” menüpont kiválasztásához nyomja meg ismét az ENTERG gombot.
   ➢ Elérhető jelforrás: TV, Külső, AV, Komponens, PC, HDMI1, HDMI2.
   Csak a TV-készülékhez csatlakoztatott külső eszközök választhatók.

3. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt.

Nyomja meg az ENTER↔ gombot.

A távirányítón lévő SOURCE gomb megnyomásával válthat az elérhető források között. A TV mód a távirányító TV gombja, a számgombok (0\~9), és a P ^ⓧ / ^ⓧ gomb segítségével is kiválasztható.

A televíziót nézheti HDMI üzemmódban is, ha a távvezérlőn megnyomja a HDMI gombot.

TV Bemenet Forráslista : TV Névszerkesztés Mozgatá Belépés Vissza

TV Forráslista TV Külső AV Komponens PC HDMI1 HDMI2 Mozgatá Belépés Vissza

A bemeneti forrásnevek szerkesztése

A bemeneti csatlakozókhoz csatlakoztatott eszközök nevének megadásával a bemeneti forrásválasztás megkönnyíthető.

1. A menü megjelenítéséhez nyomja meg a MENU gombot.
   A ▲ vagy a ▼ gombbal válassza ki a „Bemenet” menüpontot, majd nyomja meg az ENTER☐ gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a „Névszerkesztés” menüpontot, majd nyomja meg az ENTERG Gombot.
3. A szerkeszteni kívánt eszközt az ▲ vagy a ▼ gombbal választhatja ki. Nyomja meg az ENTER↔ gombot.
4. A ▲ vagy a ▼ gombbal válassza ki a kívánt eszközt. Nyomja meg az ENTER Gombot.
5. A kilépéshez nyomja meg az EXIT gombot.

TV Bemenet Forráslista : TV Névszerkesztés Mozgatá Belépés Vissza

TV Névserkesztés Külső AV Komponens PC HDMI1 HDMI2 Videomagnó DVD Kábelvévő egység Műhólvevő PVR-vevő AV-vevő egység Játék Mozgatá Belépés Vissza

A (Windows XP alapú) számítógépes szoftver beállítása

Az alábbiakban a Windows képernyőbeállításait láthatja egy szokványos számítógép esetében. A saját számítógépén megjelenő képek azonban az adott Windows verziótól és a videokártyától függően eltérhetnek az itt látottaktól. Ha a tényleges képernyők különböznek is, az esetek többségében ugyanazok az alapbeállítási információk érvényesek. (Ellenkező esetben lépjen kapcsolatba a számítógép gyártójával vagy a Samsung márkakereskedőjével.)

1. Először kattintson a Windows Start menüjén a „Vezérlópult” parancsra.
2. Amikor megjelenik a Vezérlőpult ablaka, válassza a „Megjelenés és témák” kategóriát. Ekkor az ablak tartalma megváltozik.
3. Amikor megjelent a Megjelenés és témák ablak, kattintson a „Megjelenítés” ikonra. Ekkor megjelenik a Megjelenítés tulajdonságai párbeszédablak.
4. A párbeszédpanelen kattintással válassza a „Beállítások” lapfület. A méret (felbontás) helyes beállítása: optimálisan 1360 X 768. Ha a függőleges frekvencia választható a képernyőbeállítások párbeszédpanelén, annak megfelelő értéke „60” vagy „60 Hz” legyen. Egyéb esetben kattintson az „OK” gombra, és lépjen ki a párbeszédpanelből.

Képernyőmódok

A képernyő pozíciója és mérete a számítógép monitorától és annak felbontásától függően egyaránt változik. A táblázatban szereplő felbontásokat javasoljuk.

D-Sub Bemenet

Mód	Felbontás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (kHz)	Képpontfrissítés gyakorisága (MHz)	Szink, polaritás (V/F)
IBM	640×350	31,469	70,086	25,175	+/-
	720×400	31,469	70,087	28,322	-/+
VESA	640×480	31,469	59,940	25,175	-/-
	640×480	37,861	72,809	31,500	-/-
	640×480	37,500	75,000	31,500	-/-
	800×600	37,879	60,317	40,000	+/+
	800×600	48,077	72,188	50,000	+/+
	800×600	46,875	75,000	49,500	+/+
	1024×768	48,363	60,004	65,000	-/-
	1024×768	56,476	70,069	75,000	-/-
	1024×768	60,023	75,029	78,750	+/+
	1360×768	47,712	60,015	85,500	+/+

HDMI/DVI Bemenet

Mód	Felbontás	Vízszintes frekvencia (kHz)	Függőleges frekvencia (kHz)	Képpontfrissítés gyakorisága (MHz)	Szink, polaritás (V/F)
VESA	640×480	31,469	59,940	25,175	-/-
	800×600	37,879	60,317	40,000	+/+
	1024×768	48,363	60,004	65,000	-/-
	1360×768	47,712	60,015	85,500	+/+

HDMI/DVI csatlakoztatás esetén HDMI IN 2 csatlakozót kell használni.
A sorváltós módot a rendszer nem támogatja.
Nem szabványos videoformátum kiválasztása esetén az egység működése rendellenes lehet.

Az önálló és az összetett módokat támogatja a készülék. Az SOG-módot nem támogatja.

A TV beállítása számítógéppel

A SOURCE gomb megnyomásával válassza ki a PC-üzemmódot.

1. A menü megjelenítéséhez nyomja meg a MENU gombot. A „Kép” menüpont kiválasztásához nyomja meg az ENTERG Gombot.
2. A ▲ vagy a ▼ gombbal válassza ki a megfelelő lehetőséget, majd nyomja meg az ENTER-gombot.
3. Ha megfelelőnek találja a beállításokat, nyomja meg az ENTERG gombot.
4. A kilépéshez nyomja meg az EXIT gombot.

♦ Autom. beállítás

Az automatikus beállítás segítségével a készülék PC képernyője önmagát állítja be, a bejövő videojel alapján. A finom, durva és a helyzet funkció értékei automatikusan beállítottak.

Egyszerű beállítás

1. Nyomja meg a távvezérlő TOOLS gombját.
2. A ▲ vagy a ▼ gombbal válassza ki a „Autom. beállítás” menüpontot, majd nyomja meg az ENTERG Gombot.

♦ Képernyő:

Durva/Finom

A képminőség-szabályozás lényege, hogy megszüntesse vagy csökkentse a zavaró képhatásokat. Ha a zavar a finomhangolással nem szűnik meg, akkor a lehető legmegfelelőbben (durva) állítsa be a frekvenciát, majd végezzen ismét finomhangolást. A zavar csökkentése után igazítsa újra a képet úgy, hogy a képernyő közepére illeszkedjen.

A „Durva” vagy „Finom” kiválasztásához nyomja meg a

▲ vagy a ▼ gombot, majd az ENTER↔ gombot.

A ◀ vagy a ▶ gombbal állíthatja be a képernyő minőségét. Nyomja meg az ENTER↔ gombot.

Helyzet

Módosítsa a PC-képernyő helyzetét, ha nem illeszkedik a TV-képernyőre.

A ▲ vagy a ▼ gombbal állíthatja be a függőleges pozíciót.

A ◀ vagy a ▶ gombbal állíthatja be a vízszintes pozíciót.

Nyomja meg az ENTER↔ gombot.

Kép visszaáll.

Valamennyi képbeállítást helyettesítheti a gyári alapbeállított értékekkel.

TV Kép Üzemmód : Normal Hattérvilágítás 7 Kontraszt 95 Fényerő 45 Autom. beállítás Képernyő Képopciók Visszaállítás : OK Mozgatá Belépés Vissza

Automata beállítás folyamatban. Várjon

Eszközök Kép Üzemmód : Normál Hang üzemmód : Egyedi Auto kikapcs. : Ki SRS TS XT : Ki Energiagazd. : Ki PIP Autom. beállítás Mozgatás Belépés Kilépés

TV Képernyő Durva 50 Finom 34 Helyzet Kép visszaáll. Mozgatá Belépés Vissza

TV Helyzet Mozgatá Belépés Vissza

TV Képernyő Durva 50 Finom 34 Helyzet Kép visszaáll. Mozgatá Belépés Vissza

A legtöbb televíziós csatorna teletexten keresztül írásos információt szolgáltat. A teletext szolgáltatás tartalommutató oldala leírja, hogyan használhatja ezt a szolgáltatást. Továbbá tetszés szerint választhat a különböző opciók közül a távvezérlő gombjainak segítségével.

A teletextinformáció pontos megjelenítéséhez megbízható vételre van szükség. Különben információ veszhet el, vagy néhány oldal nem jeleníthető meg.

① □ (kilépés)

Kilépés a teletext képernyőröl.

2 (méret)

Megnyomásával dupla méretben jelenítheti meg a betűket a képernyő felső részén. A képernyő alsó részén ugyanehhez a művelethez nyomja meg ismét a gombot. A normal képernyőhöz a gomb ismételt megnyomásával térhet vissza.

3 ≡? (felfedés)

Rejtett szöveg (pl. fejtörök megfejtései) megjelenítése. A normál képernyőhöz a gomb ismételt megnyomásával térhet vissza.

④ Színes gombok (piros/zöld/sárga/kék)

Ha a műsorszolgáltató FASTEXT rendszert használ, a teletext oldalon található, színkóddal jelölt különböző témák a színes gombokkal is kiválaszthatók. A kívánt művelethez nyomja meg a megfelelő színű gombot. Megjelenik egy további színes információkat tartalmazó oldal, amelyben ugyanezzel a módszerrel választhat. Az előző vagy a következő oldal előhívásához nyomja meg a megfelelő színes gombot.

5 (teletext be/vegyes)

A teletext mód aktiválása egy teletext szolgáltatást tartalmazó csatorna kiválasztását követően. Ismételt megnyomásával egyszerre jelenítheti meg, átfedésben, a teletext oldalt és a csatornán vett képet.

6 ≡ (tárolás)

Teletext oldalak tárolására szolgál.

7 ≡... (mód)

A teletext mód kiválasztásához nyomja meg (LIST/FLOF). Ha LIST módban nyomja meg, a lista mentése módba vált. A Lista mentése módban a (tárolás) gombbal mentheti a teletext oldalt.

8 (aloldal)

Az elérhető aloldal megjelenítése.

9 ≡1 (fel)

A következő teletext oldalt jeleníti meg.

10 1 le

Az előző teletext oldalt jeleníti meg.

11 (tartás)

A képernyő tartása egy adott oldalon, ha az oldalhoz még további oldalak is tartoznak, amelyek automatikusan töltödnek be. Az üzemmódból a gomb ismételt lenyomásával léphet ki.

12 EX (törlés)

Oldal keresése közben megjeleníti a müsort.

13 ≡i (tartalomjegyzék)

A tartalomjegyzék oldal megjelenítése a teletext használata közben bármikor.

A távvezérlőn található számozott gombok megnyomásával közvetlenül válthat a teletext oldalak között.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 - - - 0 PRE -CH P + MUTE - TOOLS (E) RETURN (E) INFO (E) EXIT (E) I 3 4 5 6 STXMIK MENU PSIZE CH LIST PAODE HDMI SAMSUNG

A teletext oldalak hat kategóriába soroltak.

Betújel Tartalom

A A kiválasztott oldalszám.
B A sugárzó csatorna azonosítója.
C Aktuális oldalszám vagy kereséssel kapcsolatos jelzések.
D A dátum és az idő.
E A szöveg.
F Állapotinformáció.
FASTEXT információ.

A B C D E F

A teletext-információ gyakran több, egymás után megjelenő oldalon jelenik meg, amelyek az alábbi módokon érhetők el:

◆ Az oldalszám beírásával
◆ Egy címnek a listából történő kiválasztásával
◆ Egy színes címsor kiválasztásával (FASTEXT rendszer)

Az TV gomb megnyomásával léphet ki a teletext megjelenítési módból.

A számítógép beállítása (a modelltől függően)

A Kensington zár olyan eszköz, amellyel a rendszer fizikailag rögzíthető, ha a készüléket nyilvános helyen használják. A zár kinézete és használatának módja – a gyártótól függően – eltérhet az ábrán láthatótól. A Kensington zár használatával kapcsolatban a hozzá tartozó kézikönyvben talál további információt. A zárat külön kell beszerezni.

1. Helyezze a zárszerkezetet a TV Kensington zárának nyílásába (1. ábra), majd fordítással zárja be (2. ábra).
2. Csatlakoztassa a Kensington zár kábelét.
3. Erősítse a kensington zárat asztalhoz vagy nehéz tárgyhoz.
   A Kensington zár elhelyezkedése a típustól függően változhat.

Kábel 2. ábra 1. ábra

Hibaelhárítás: Mielőtt szakemberhez fordulna

Nincs kép vagy hang.	Ellenőrizze, hogy a tápfeszültség vezetéke csatlakoztatva van-e a fali csatlakozóaljzatba.A készülék ó gombját meg kell nyomni.Ellenőrizze a kép kontraszt- és fényerő-beállítását.Ellenőrizze a hangerőt.
A kép normális, de nincs hang.	Ellenőrizze a hangerőt.Ellenőrizze, hogy a távirányító MUTEgombját nem nyomta-e meg.A „TV hangszóró” legyen bekapcsolva.
A képernyő sötét, a tápfeszültségjelző pedig folyamatosan világít.	A számítógépen ellenőrizze a következőket: tápellátás, jelkábel.A TV-készülék a saját energiakezelő rendszerét használja.Mozdítsa meg a számítógép egerét vagy nyomja meg a billentyűzet valamelyik billentyűjét.
Nincs kép, vagy csak feketefehér kép van.	Színbeállítások módosítása.Ellenőrizze, hogy a kiválasztott műsorszórórendszer megfelelően működik-e.
A hangot és a képet zavarja valami.	Próbálja azonosítani a televízió működését befolyásoló elektromos készüléket, és tegye azt távolabb.Csatlakoztassa a televíziót egy másik tápfeszültség-aljzatba.
Elmosódott vagy szemcsés kép, illetve torz hang tapasztalható.	Ellenőrizze az antenna irányát, elhelyezését és csatlakozásait.Ez a zavar beltéri antenna használata esetén gyakran fellép.
A távirányító nem megfelelően működik.	Cserélje ki a távvezérlő elemeit.Tisztítsa meg a távvezérlő felső szélét (az átviteli ablakot).Ellenőrizze, hogy az elemek a polaritásnak megfelelően vannak-e behelyezve.
Az ,Ellenőrizze a jelkábelt.’ üzenet jelenik meg.	Ellenőrizze, hogy az adatkábel megfelelően van-e a számítógéphez, illetve a videoforrásokhoz csatlakoztatva.Ellenőrizze, hogy a számítógép, illetve a videoforrások be vannak-e kapcsolva.
PC módban a ,Nem támogatott üzemmód.’ üzenet jelenik meg.	Ellenőrizze a videokártya maximális felbontását és frekvenciáját.Vesse össze ezeket az értékeket a megjelenítési mód adataival.
A sérült kép a képernyő sarkán jelenik meg.	Ha egyes külső eszközök esetében a „Csak pásztázás” lehetőséget választja, a sérült kép a képernyő sarkán jelenhet meg.Ezt a jelenséget a külső eszköz okozza, nem a TV.
Megjelenik a ,Alapértelmezett beállítások visszaállítása’ üzenet.	Akkor jelenik meg, ha azEXITgombot egy ideig lenyomva tartja.A termék beállításai az alapértelmezett beállításokra álltak vissza.
A TFT LCD panel (3 133 440) képpontból álló panelt használ, aminek előállítása magas szintű műszaki felkészültséget és felszereltséget igényel. Előfordulhat azonban, hogy a képernyőn ennek ellenére néhány világos és sötét képpont jelenik meg. Ezek a képpontok a készülék teljesítményét nem befolyásolják.

Műszaki és környezeti jellemzők

A SAMSUNG mindenkor termékei javítását, fejlesztését tartja szem előtt. Ezért a müszaki adatok és a használati útmutató megváltoztatásának jogát fenntartja. 2/1984. (III. 10.) BkM–IpM számú együttes rendelet alapján tanúsítjuk, hogy a LE26A330, LE32A330, LE37A330, LE40A330 típusú SAMSUNG gyártmányú színes televíziók megfelelnek az alábbi müszaki jellemzőknek:

A modell neve	LE26A330	LE32A330
Képernyő mérete (képátló)	26 hüvelyk	32 hüvelyk
A PC felbontása	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Hang Kimenő	5W x 2	10W x 2
Méret (Sz x H x M)
Készülékház Állvánnyal	744 X 80 X 447 mm744 X 232 X 507 mm	874 X 81 X 531 mm874 X 291 X 577 mm
Súly Állvánnyal	11 kg	15 kg
Környezeti feltételek
Üzemelési hőmérséklet	10 °C ~ 40 °C (50 °F 104 °F)	10 °C ~ 40 °C (50 °F 104 °F)
Üzemelési páratartalom	10 % ~ 80 %, nem kondenzáló	10 % ~ 80 %, nem kondenzáló
Tárolási hőmérséklet	-20 °C ~ 45 °C (-4 °F 113 °F)	-20 °C ~ 45 °C (-4 °F 113 °F)
Tárolási páratartalom	5 % ~ 95 %, nem kondenzáló	5 % ~ 95 %, nem kondenzáló
Forgótalp (bal/jobb)	0°	-20° ~ 20°
A modell neve	LE37A330	LE40A330
Képernyő mérete (képátló)	37 hüvelyk	40 hüvelyk
A PC felbontása	1360 X 768 @ 60 Hz	1360 X 768 @ 60 Hz
Hang Kimenő	10W x 2	10W x 2
Méret (Sz x H x M)
Készülékház Állvánnyal	1013 X 93 X 602 mm1013 X 300 X 652 mm	1084 X 95 X 639 mm1084 X 300 X 690 mm
Súly Állvánnyal	21 kg	22 kg
Környezeti feltételek
Üzemelési hőmérséklet	10 °C ~ 40 °C (50 °F 104 °F)
Üzemelési páratartalom	10 % ~ 80 %, nem kondenzáló
Tárolási hőmérséklet	-20 °C ~ 45 °C (-4 °F 113 °F)
Tárolási páratartalom	5 % ~ 95 %, nem kondenzáló
Forgótalp (bal/jobb)	-20° ~ 20°

A kivitel és a jellemzők előzetes értesítés nélkül változhatnak.
Ez a készülék a B osztályba tartozó digitális készülék.
A tápellátásra és energiafogyasztásra vonatkozó előírásokat a termékre ragasztott címkén tekintheti meg.

Kontakt do SAMSUNG WORLDWIDE

♦ Pridávanie kanálov

Melódia / Úspora energie

A termék megfelelő leadása (Elektromos és elektronikus készülékek hulladékkezelése)

A terméken vagy a hozzá tartozó dokumentación szereplő jelzés arra utal, hogy hasznos élettartama végén a terméket nem szabad háztartási hulladékkal együtt kidobni. Annak érdekében, hogy megelőzhető legyen a szabálytalan hulladékleadás által okozott környezet- és egészsékgárosodás, különítse ezt el a többi hulladéktól, és felelősségteljesen gondoskodjon a hulladék leadásáról, a hulladékanyagok fenntartható szintű újrafelhasználása céljából. A háztartási felhasználók a termék forgalmazójától vagy a helyi önkormányzati szervektől kérjenek tanácsot arra vonatkozóan, hová és hogyan vihetik el ez elhasznált terméket a környezetvédelmi szempontból biztonságos hulladékleadás céljából. Az üzleti felhasználók lépjenek kapcsolatba a forgalmazóval, és vizsgálják meg az adásvételi szerződés feltételeit. A terméket nem szabad leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.
