MODE D'EMPLOI SCC-B2313P SAMSUNG

NTSC : x128 / PAL: x160

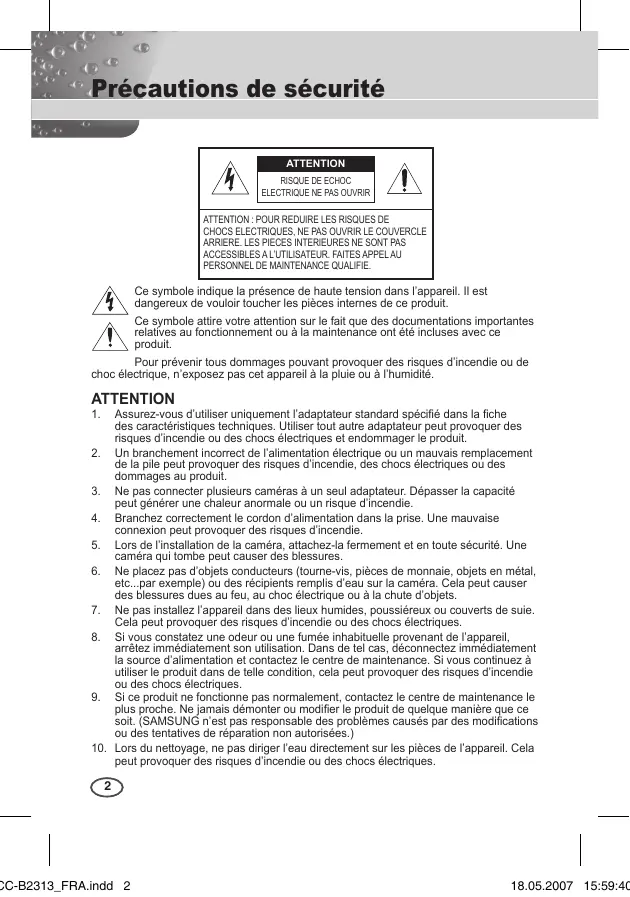

BLENDE ALC/ELC Précautions de sécurité

ATTENTION RISQUE DE ECHOC ELECTRIQUE NE PAS OUVRIR Ce symbole indique la présence de haute tension dans l’appareil. Il est dangereux de vouloir toucher les pièces internes de ce produit.

Ce symbole attire votre attention sur le fait que des documentations importantes relatives au fonctionnement ou à la maintenance ont été incluses avec ce produit. Pour prévenir tous dommages pouvant provoquer des risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’humidité.

Assurez-vous d’utiliser uniquement l’adaptateur standard spécifié dans la fiche des caractéristiques techniques. Utiliser tout autre adaptateur peut provoquer des risques d’incendie ou des chocs électriques et endommager le produit.

2. Un branchement incorrect de l’alimentation électrique ou un mauvais remplacement de la pile peut provoquer des risques d’incendie, des chocs électriques ou des dommages au produit. 3. Ne pas connecter plusieurs caméras à un seul adaptateur. Dépasser la capacité peut générer une chaleur anormale ou un risque d’incendie. 4. Branchez correctement le cordon d’alimentation dans la prise. Une mauvaise connexion peut provoquer des risques d’incendie. 5. Lors de l’installation de la caméra, attachez-la fermement et en toute sécurité. Une caméra qui tombe peut causer des blessures. 6. Ne placez pas d’objets conducteurs (tourne-vis, pièces de monnaie, objets en métal, etc...par exemple) ou des récipients remplis d’eau sur la caméra. Cela peut causer des blessures dues au feu, au choc électrique ou à la chute d’objets. 7. Ne pas installez l’appareil dans des lieux humides, poussiéreux ou couverts de suie. Cela peut provoquer des risques d’incendie ou des chocs électriques. 8. Si vous constatez une odeur ou une fumée inhabituelle provenant de l’appareil, arrêtez immédiatement son utilisation. Dans de tel cas, déconnectez immédiatement la source d’alimentation et contactez le centre de maintenance. Si vous continuez à utiliser le produit dans de telle condition, cela peut provoquer des risques d’incendie ou des chocs électriques. 9. Si ce produit ne fonctionne pas normalement, contactez le centre de maintenance le plus proche. Ne jamais démonter ou modifier le produit de quelque manière que ce soit. (SAMSUNG n’est pas responsable des problèmes causés par des modifications ou des tentatives de réparation non autorisées.) 10. Lors du nettoyage, ne pas diriger l’eau directement sur les pièces de l’appareil. Cela peut provoquer des risques d’incendie ou des chocs électriques.

Ne pas faire tomber des objets sur le produit ou lui faire subir des chocs. Eloignez le produit des emplacements soumis aux vibrations ou interférences magnétiques excessives.

Si vous désirez changer le produit de place, assurez-vous de le mettre hors tension, déplacez-le et réinstallez-le. Débranchez le cordon d’alimentation de la prise lorsqu’il y a des éclairs. Ne pas appliquer cette consigne peut provoquer des risques d’incendie ou endommager le produit. Eloignez le produit des rayons directs du soleil ou des sources de radiation de chaleur. Cela peut provoquer des risques d’incendie. Installez le produit dans un lieu où la ventilation est suffisante. Evitez de pointer la caméra directement vers des objets extrêmement brillants comme le soleil, cela peut endommager le capteur d’image CCD. Veillez à éviter toute projection sur l’appareil et ne placez jamais de récipients contenant un liquide (ex. : vase) dessus. La prise d’alimentation fait office de système de déconnexion ; elle doit donc rester disponible en permanence.

Déclaration FCC FRE Cet appareil est conforme à la partie 15 des réglementations FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1) Il se peut que cet appareil ne cause pas d’interférences nuisibles et 2) Cet appareil doit tolérer toutes interférences reçues, y compris des interférences pouvant provoquer un fonctionnement inapproprié. Remarque Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l’ équipement fonctionne dans un environnement commercial. Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s’il n’est pas installé et utilisé selon le manuel d’instruction, il peut causer des interférences dangereuses pour les communications radios. Le fonctionnement de cet équipement au sein d’une zone résidentielle peut provoquer des interférences dangereuses, dans ce cas l’utilisateur est sommé de corriger l’interférence à ses propres frais.

Instructions importantes relatives à la sécurité

1. 2. 3. 4. 5. 6. 7. 8. 9.

Veuillez lire ces instructions.

Conservez ces instructions. Prêtez attention à tous les avertissements. Veuillez suivre toutes les instructions. N’utilisez pas cet appareil à proximité de l’eau. Nettoyez-le avec un tissu sec. N’obstruez pas les ouvertures de ventilation. Procédez à l’installation conformément aux instructions du fabricant. Ne pas installer l’appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur. Veillez à vous conformer aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l’autre. Une prise de terre est composée de deux fiches et d’une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d’ alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent. N’utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant. N’utilisez que des chariots, des pieds, trépieds, ou tables spécifiés par le fabricant ou vendus avec l’appareil. Débranchez cet appareil. Si vous utilisez un chariot, faîtes attention lorsque que vous déplacez l’appareil et le chariot pour éviter les blessures causées par un renversement. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l’appareil a été endommagé de quelque manière que ce soit, comme cordon d’alimentation endommagé, liquide répandu, objets tombés sur l’appareil, appareil exposé à la pluie et à l’humidité, il ne fonctionne pas normalement ou est tombé par terre.

Précautions de sécurité 2 Instructions importantes relatives à la sécurité 4 Sommaire 5 Vue d’ensemble 6 Caractéristiques spéciales 7 Nom des pièces et fonctions 8

Vérification du contenu de l’emballage 13 Pendant l’installation et l’utilisation, n’oubliez pas ...13 Connexion du connecteur d’objectif Auto Iris14

Installation de la caméra 15

Montage de l’objectif 15 Réglage du commutateur de sélection de l’objectif ALC ...16 Réglage de la focale minimale 16 Connexion des câbles et opération de vérification ....17

Avant l’installation 13

Réglage de la caméra 19

Spécifications du produit 36

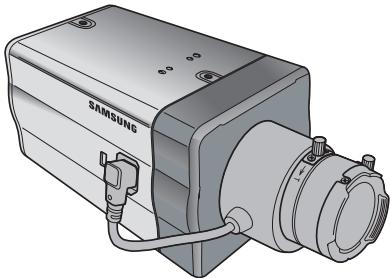

Caméra dome anti-vandalisme à focale variable Cette caméra Jour/ nuit améliorée active le mode couleur lorsque la luminosité dépasse les valeurs normales. Sinon, elle active le mode N&B (Noir & Blanc) en suspendant la fonction Couper IR pour améliorer la sensibilité et identifier des objets même s’ils se trouvent dans une zone sombre. Elle comprend également les fonctions obturateur basse vitesse et Sens Up (Utilise la méthode d’accumulation de champ) pour améliorer l’option faible luminosité. Cette caméra peut être principalement utilisée dans des endroits sombres tels que des parkings souterrains ou dans des endroits offrant des conditions de faible luminosité similaires. Dans la journée, l’écran couleur affiche une résolution horizontale de 540 lignes, mais la nuit, il combine l’option Jour/Nuit et la fonction d’augmentation de la sensibilité pour identifier des objets dans une zone sombre. Vous pouvez également connecter le dispositif d’émission de rayons infrarouges à cette caméra.

JOUR/NUIT Cette fonction peut rendre la fonction Couper filtrage IR inactive dans des conditions de luminosité se situant en dessous de la valeur normale.

Caractéristiques spéciales

Sensibilité élevée Elle implémente des images avec une sensibilité élevée grâce au I/T Exview-HAD , I/T Super-HAD CCD le plus moderne. Luminosité faible Elle utilise les technologies de signal numérique telles que les fonctions luminosité faible et Jour/Nuit qui permettent à votre caméra d’identifier des objets même dans le pire des environnements. Réglage optimal du contre-jour Lorsqu’un objet est éclairé de manière vive ou se trouve à contrejour, la caméra améliore automatiquement la qualité d’image de l’objet ombré. Synchronisation alimentation numérique La fonction Ligne bloc entièrement numériquee règle directement la synchronisation verticale de la caméra pour en améliorer l’opérationnalité et la fiabilité.

FRE Haute résolution cette caméra permet d’obtenir une haute résolution de 540 lignes à l’aide de ce qui se fait de mieux en matière de traitement entièrement numérique de l’image et des technologies algorithmiques spéciales.

Réglage du Signal de sortie Vous pouvez régler les signaux de sortie vidéo suivants : Inversion de l’image (Horizontale, verticale, ou les deux à la fois), Privée, profil horizontal/vertical, et zoom numérique.

Nom des pièces et fonctions

❚ Vue latérale 1 Connecteur objectif Auto Iris

2 Trous de fixation du socle de fixation

3 Levier de commande de la focale minimale

5 Sélecteur de l’objectif ALC

4 Câble de commande de l’obturateur automatique de l’objectif

Objectif de la caméra

1 Connecteur Objectif Iris Auto

Ces trous servent à visser le socle de fixation (fait partie du support sur lequel la caméra sera installée). 2 Trous de fixation du socle de fixation Ces trous servent lors de la fixation des vis du socle lorsque l’on y installe la caméra. 3 Levier de commande de la focale minimale du zoom vous pouvez régler la focale minimale du zoom en le déplaçant vers le haut ou vers le bas. 4 Câble de commande de l’obturateur d’objectif automatique Ce câble transmet l’alimentation et les signaux émis par la caméra pour commander l’obturateur de l’objectif.

5 Sélecteur de l’objectif ALC Ce sélecteur sert à sélectionner le type d’objectif Auto Iris à utiliser. Une fois ce réglage effectué, vous devez également régler le type d’objectif dans le menu Réglages (Dans ALC ... sous-menus de IRIS).

 DC : Lorsque l’objectif Auto Iris est installé pour des signaux de commande DC, positionnez le sélecteur sur “DC”.  VIDEO : Lorsque l’objectif Auto Iris est installé pour des signaux de commande vidéo, positionnez le sélecteur sur “VIDEO”. Objectif Auto iris (En option) Cet objectif est installé sur cette caméra.

FRE Lorsque l’objectif de la caméra est sale, nettoyez le précautionneusement en utilisant un tissu prévu à cet effet ou un chiffon imbibé d’éthanol pur.

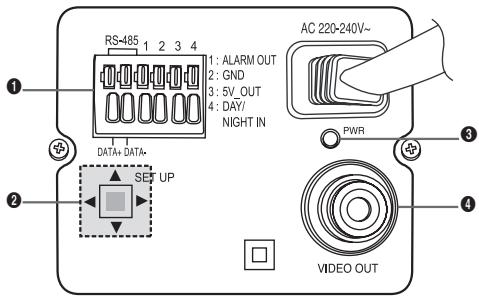

1 Connecteur Entrée/Sortie

Ce connecteur est muni d’entrées et de sorties jack pour les signaux de commande RS-485, la commutation Jour/Nuit, et les signaux de sortie d’alarme.

Jack pour la connexion à RS-485

DONNEES+ ligne de signal.

Jack pour la connexion à RS-485 Ligne de signal- DONNEES.

SORT ALARME Jack sortie alarme pour détection de mouvements.

(Connecteur ouvert, à la masse)

MASSE Jack de mise à la masse

DC +5V Jack d’alimentation électrique pour RS-485

JIG. Ne pas dépasser DC +5V 100mA

CAPTEUR EXTERNE Jack d’entrée pour la conversion Jour &

Nuit. Haut (DC +3V~+5V) : Mode Jour Bas (0V) : Mode nuit

CC-B2313_FRA.indd 11

2 Commutateur Réglage

Ce commutateur sert à régler la fonction ou la propriété. Lorsque l’on appuie plus de 2 secondes sur ce commutateur, le menu Réglage apparaît.  Mouvement [Gauche/Droite] ou changement de la valeur affichée : En déplaçant ce commutateur à gauche ou à droite, vous pouvez vous déplacer à gauche ou à droite dans le menu ou changer la valeur affichée.  Mouvement [Haut/Bas] : En déplaçant ce commutateur vers le haut ou vers le bas, vous pouvez monter ou descendre dans le menu.  Réglage: En appuyant sur ce commutateur dans le menu, vous confirmez la valeur sélectionnée ou la fonction. Pour accéder à un sous-menu, appuyez sur ce commutateur. 3 LED d’affichage de l’alimentation Lorsque l’alimentation est correctement connectée, la LED rouge s’allume. 4 Jack SORTIE Vidéo Estconnecté au jack d’entrée vidéo du moniteur et permet la sortie des signaux vidéo. 5 Jack de connexion à l’alimentation Est connecté au câble d’ alimentation.

CC-B2313_FRA.indd 12

❚ Avant l’installation Vérification du contenu de l’emballage Assurez-vous que l’emballage contient bien les éléments suivants.

objectif C Auto Iris

Connecteur d’objectif

FRE Guide d’utilisation

Support de caméra (Socle)

Pendant l’installation et l’utilisation, n’oubliez pas :

CC-B2313_FRA.indd 13

Ne démontez pas la caméra vous-même.

Faites toujours attention lorsque vous manipulez la caméra. Ne causez pas de choc à la caméra. Ne la secouez pas. Prenez un maximum de précautions lors du rangement et de l’utilisation de la caméra. Ne placez pas et n’utilisez pas la caméra dans un environnement humide (sous la pluie ou sur une surface mouillée par exemple). Ne nettoyez pas la caméra avec du papier abrasif. Utilisez toujours un chiffon sec pour nettoyer la caméra. Rangez la caméra dans un endroit tempéré, à l’abri du rayonnement solaire direct. Dans le cas contraire, la caméra pourrait être endommagée. 13

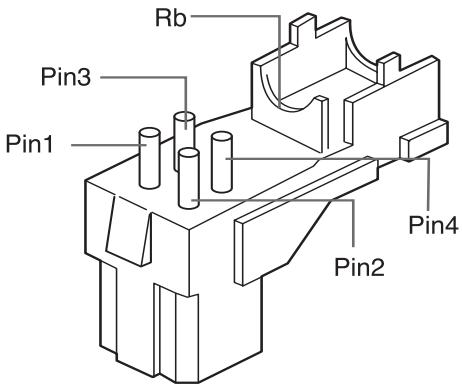

Connexion du connecteur d’objectif Auto Iris

Le Connecteur d’objectif Auto Iris fourni avec votre caméra, se compose des pièces suivantes :

Connectez comme suit chacun des fils dénudés des commandes d’obturateur au connecteur d’objectif Auto Iris :

DC Type de commande vidéo

❚ Installation de la caméra

Montage de l’objectif Lors de l’utilisation de l’objectif CS Monter l’objectif CS en le faisant tourner dans le sens horaire comme indiqué sur l’image :

Objectif CS CC-B2313_FRA.indd 15

FRE Lors de l’utilisation de l’objectif C Après avoir monté l’adaptateur pour objectif C en le faisant tourner dans le sens horaire, faites pivoter l’objectif C dans le sens horaire jusqu’à ce qu’il soit fixé comme indiqué sur l’image.

Réglage du commutateur de sélection de l’objectif ALC Vous pouvez régler le sélecteur de l’objectif situé sur le coté de la caméra en fonction du type d’objectif. Lorsque l’objectif monté est un objectif type Auto Iris à type de commande DC, positionnez le sélecteur sur “DC”. Lorsque l’objectif monté est un objectif type Auto

Iris de type de commande Vidéo, positionnez le sélecteur sur “VIDEO”.

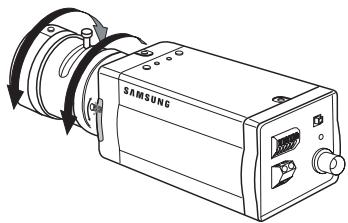

N Réglage de la focale minimale

La focale minimale de la caméra est réglée en usine avant livraison mais la mise au point de certains objectifs peut être mauvaise. Cela dépend du type d’objectif. Dans ce cas, il vous faut régler la focale minimale. Vous trouverez ci-après des explications vous permettant de régler la focale minimale des objectifs. Dans le cas d’un objectif sans fonction zoom ① Après avoir exposé la caméra à un objet avec une résolution importante (une image avec un motif à damiers par exemple) à une distance supérieure à 10m, réglez la bague de l’objectif sur l’infini (∞). ➁ Régler le levier de commande la focale minimale jusqu’à ce que l’objet soit parfaitement net. ➂ Serrez la vis du levier de focale minimale. Dans le cas d’un objectif avec fonction zoom ① Après avoir exposé la caméra à un objet avec une haute résolution (un motif à damiers par exemple), à une distance comprise entre 3 et 5m, pivotez intégralement le zoom de l’objectif en position TELE. Puis réglez la bague de mise au point de l’objectif jusqu’à ce que l’objet soit parfaitement net. ➁ Pivotez intégralement le zoom de l’objectif vers WIDE et réglez le levier de commande de la focale minimale jusqu’à ce que l’objet soit parfaitement net. ➂ Répétez les étapes 1 et 2 deux ou trois fois jusqu’à ce que la mise au point du zoom TELE et du Zoom WIDE soit suffisante. 16

CC-B2313_FRA.indd 16

Connexion des câbles et opération de vérification

N CC-B2313_FRA.indd 17

Vidéo sur le terminal de

Surface arrière du moniteur

1. Connectez une extrémité du câble BNC au jack SORTIE VIDEO situé à l’arrière de la caméra.

2. Connectez l’autre extrémité du câble BNC au jack ENTREE VIDEO sur le moniteur.

Câble BNC Terminal Sortie Vidéo

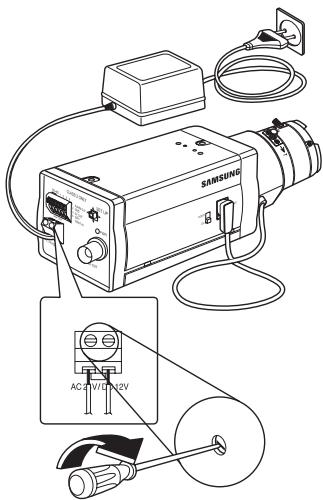

3. Enfin, connectez l’adaptateur secteur à la caméra. Vous pouvez connecter 2 lignes de l’adaptateur secteur à la caméra à l’aide d’un tournevis plat comme indiqué sur l’image.

(Masse : câble à rayures)

Connectez une source d’alimentation de 24V (Courant alternatif) et 12V (Courant continu) sans tenir compte de la polarité.

CC-B2313_FRA.indd 18

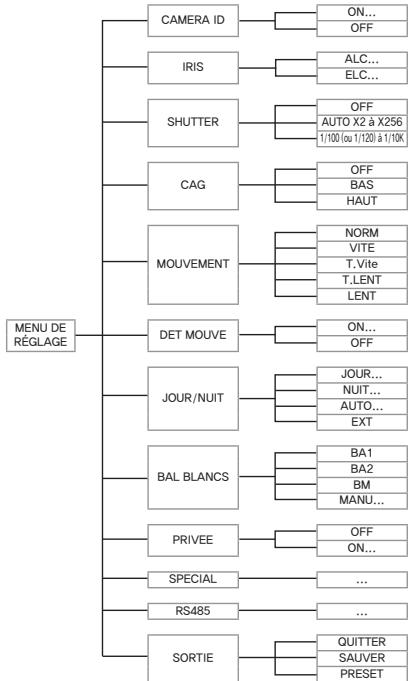

Réglage de la caméra

Ce chapitre décrit comment configurer les réglages relatifs à la caméra. Lorsque l’on appuie plus de 2 secondes sur le commutateur Réglage, le menu Réglage apparaît. La carte du réglage OSD (Affichage à l’écran) se présente comme suit : ON...

SHUTTER OFF AUTO X2 X256

1/100 (ou 1/120) 1/10K CAG OFF BAS HAUT MOUVEMENT

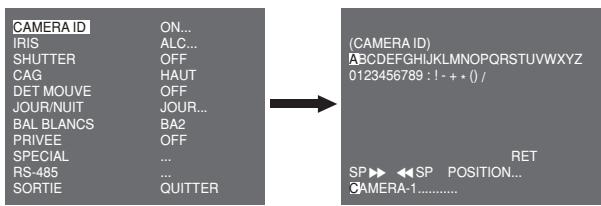

❚ CAMERA ID Ce menu CAMERA ID sert à affecter un nom à cette caméra. Si vous appuyez sur le commutateur Réglage lorsque le menu CAMERA ID est sélectionné, l’écran de réglage correspondant apparaît.

CAMERA ID IRIS SHUTTER CAG DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Vous pouvez entrer un nom de caméra composé d’une chaîne

(jusqu’à 20 caractères en tout) de lettres, de chiffres, et caractères spéciaux. Le nom de caméra entré peut être affiché à l’endroit souhaité à l’aide du sous-menu POSITION... Lorsque vous appuyez sur le commutateur Réglage dans RET, l’écran revient au menu supérieur.

❚ IRIS Le menu IRIS sert à régler la méthode de commande automatique de la lumière de cette caméra. Après avoir réglé le Sélecteur de l’objectif ALC , Dans les sous-menus ALC..., choisissez entre: DC OBJECTIF et VIDEO OBJECTIF.

CC-B2313_FRA.indd 20

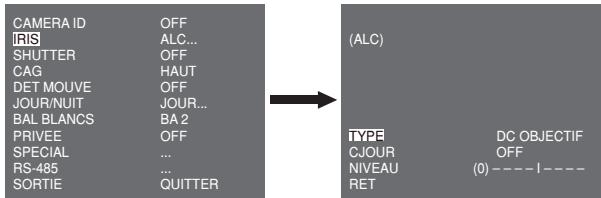

Si vous appuyer sur le commutateur Réglage lorsque le sous-menu ALC... est sélectionné, l’écran correspondant apparaît.. Commencez par sélectionner DC OBJECTIF ou VIDEO OBJECTIFdans TYPE. CAMERA ID IRIS SHUTTER CAG DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Vous pouvez reprendre la fonction BLC (Compensation contre-jour) active ou inactive. Pour régler la zone BLC, vous pouvez sélectionner parmi : HAUT..., BAS..., GAUCHE..., DROITE..., et CENTRE...

La position réelle s’affiche lorsque vous entrez chaque élément. Dansle cas de UTIL…, vous pouvez régler la zone BLC désirée en définissant sa taille et sa position.. Vous pouvez régler le niveau de sortie vidéo dans NIVEAU. Sa plage sélectionnable s’étend de -9 à +9.

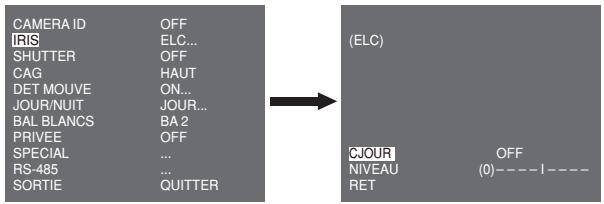

Si vous appuyez sur le commutateur Réglage lorsque le sous-menu ELC... est sélectionné, l’écran correspondant apparaît. Vous pouvez rendre la fonction ELC (Commande électronique de la lumière) active ou inactive. CAMERA ID IRIS SHUTTER CAG DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Tout comme pour la configuration ALC, vous pouvez régler la zone

BLC et affecter le niveau de l’obturateur à grande vitesse.

❚ SHUTTER Le menu SHUTTER sert à régler l’obturateur électronique à grande vitesse vitesse et l’obturateur basse vitesse AUTO.

L’obturateur électronique à grande vitesse peut utiliser 7 vitesses différentes et est généralement utilisé pour filmer des objets se déplaçant rapidement. (NTSC: de 1/100 à 1/10K, PAL : de 1/120 à 1/10K ). L’obturateur électronique basse vitesse peut utiliser 13 vitesses : de X2 à X256 et ralentit la vitesse de l’obturateur pour obtenir des images de meilleure qualité lorsque la luminosité est faible. Si vous sélectionnez une vitesse basse AUTO, la vitesse de l’obturateur diminue en fonction du niveau d’obscurité. CAMERA ID IRIS SHUTTER MOUVE DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Si vous maintenez le commutateur de réglage GAUCHE/DROITE Réglage, les vitesses de l’obturateur défilent dans l’ordre suivant :

 OFF  AUTO X2  AUTO X4  AUTO X6  AUTO X8  AUTO X12  AUTO X16  AUTO X24  AUTO X32  AUTO X48  AUTO X64  AUTO X96  AUTO X128  AUTO X256  OFF  1/100 (NTSC), 1/120 (PAL)  1/250  1/500  1/1000  1/2000

 1/4000  1/10K Note :

Lorsque le mode IRIS est ELC, vous ne pouvez pas utiliser les obturateurs à grande vitesse.

❚ CAG Lemenu CAG (Commande automatique de gain) sert à régler le niveau CAG de la caméra. Lorsque le CAG est actif, la caméra augmente automatiquement la sensibilité en amplifiant le signal vidéo lorsque la puissance de celui-ci descend en dessous de la valeur normale.

OFF ALC... OFF BAS OFF JOUR... BA 2 OFF ... ...

QUITTER Vous pouvez régler le niveau CAG uniquement lorsque OFF ou un obturateur à grande vitesse sont sélectionnés dans le menu SHUTTER.

Vous pouvez sélectionner parmi : OFF, BAS, et HAUT.

Lorsque JOUR/NUIT est réglé sur AUTO, le CAG s’affiche avec --et vous ne pouvez donc pas en changer le réglage.

CC-B2313_FRA.indd 23

❚ MOUVE Le menu MOUVE sert à régler l’intensité du niveau CAG de la caméra pour surveiller des mouvements. Cette fonction n’est disponible qu’avec le mode basse vitesse AUTO. Vous pouvez sélectionner parmi : T.LENT, LENT, NORM, VITE, et T.VITE en fonction du niveau d’intensité CAG.

CAMERA ID IRIS SHUTTER MOUVE DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Pour surveiller des objets se déplaçant à grande vitesse dans des cas de luminosité faible, sélectionnez T.VITE. Pour surveiller des objets immobiles dans des cas de luminosité faible, sélectionnez T.LENT.

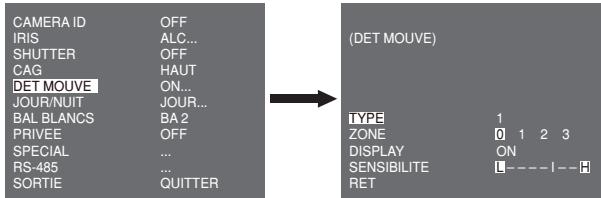

❚ DET MOUVE Le menu DET MOUVE sert à configurer les réglages relatifs à la détection de mouvements. Si vous appuyez sur le commutateur

Réglage lorsque ON… est sélectionné dans le menu DET MOUVE, l’écran correspondant apparaît. CAMERA ID IRIS SHUTTER CAG DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Il y a 3 types différents comme 1, 2 et 3. Vous ne pouvez pas changer le réglage pour le type 2 dans la mesure ou il est prédéfini avec le plein

écran. Dans les cas 1 et 3, vous pouvez régler la zone de détection de mouvements à votre convenance. 24

CC-B2313_FRA.indd 24

Ces 3 types sont comme suit :

1. Type fenêtre : La zone sélectionnée s’affiche dans un carré. La détection de mouvements se fait pour la zone uniquement. Vous pouvez régler manuellement la zone de détection de mouvements. Vous pouvez utiliser le commutateur de réglage HAUT/BAS/GAUCHE/DROITE pour régler la taille. Pour se déplacer sur POSITION, appuyez sur le commutateur. Après avoir réglé la position à l’aide du commutateur de réglage HAUT/ BAS/GAUCHE/DROITE, appuyez sur le commutateur Réglage pour accéder au menu supérieur. Pour régler la taille de ZONE, sélectionnez parmi 0, 1, 2 et 3. FENETRE0

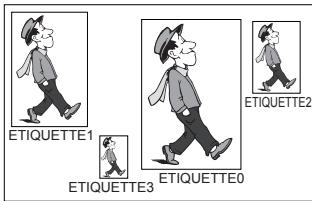

2. Type étiquette : La zone de détection de mouvements de forme carrée est prédéfinie. La zone détectée s’affiche avec une taille et une position changeantes. Vous ne pouvez pas changer ZONE car elle s’affiche avec “---.”

CC-B2313_FRA.indd 25

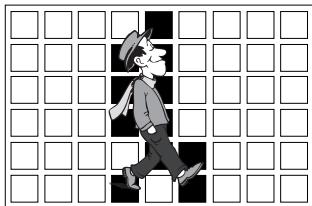

3. Type bloc : L’écran affiche de petits blocs. Lorsqu’un mouvement est détecté dans les blocs sélectionnés, ces derniers s’affichent sur l’écran.

 PRESET: L’écran entier devient la zone de détection de mouvements.  UTIL...: Vous pouvez régler manuellement la zone de détection de mouvements. Vous pouvez utiliser le commutateur de réglage HAUT/BAS/GAUCHE/DROITE pour régler la zone. Pour effacer les blocs sélectionnés, appuyez sur le commutateur Réglage.

Pour régler la zone de détection de mouvements à votre convenance, vous devez spécifier la taille et la position pour le réglage de la zone.

Lorsque ON est sélectionné dans DISPLAY, le mouvement détecté s’affiche sur l’écran et la caméra envoie le signal de sortie d’alarme. Vous pouvez également choisir la sensibilité pour la détection de mouvements.

❚ JOUR/NUIT Le menu JOUR/NUIT sert à configurer les réglages jour et nuit relatifs à cette caméra. Cette fonction active ou désactive le filtre IR

(infrarouge). CAMERA ID IRIS SHUTTER CAG DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

En cas de N/B, la mise au point risque d’échouer lors de la conversion du mode N/B en mode Couleur. Ceci parce que le DIAPHRAGME doit être ouvert au maximum avant le réglage du foyer arrière. Plus le nombre F de l’objectif est petit, plus la profondeur de foyer est basse.(p.ex. : l’utilisation d’un obturateur risque de réduire la profondeur de la caméra.) Il est nécessaire de régler la mise au point si le DIAPHRAGME est ouvert au maximum en mode couleur.

Si vous appuyez sur le commutateur Réglage lorsque le sous-menu JOUR... est sélectionné, l’écran correspondant apparaît. Vous pouvez régler les valeurs pour GAIN C, CAG, CAG DETAIL, et FILTRE C dans le mode Jour. Les images couleur sont implémentées par ces réglages. FRE

Lorsque la valeur DETAIL CAG augmente, le bruit se trouve réduit.

CC-B2313_FRA.indd 27

Si vous appuyez sur le commutateur Réglage lorsque le sous-menu NUIT... est sélectionné, l’écran correspondant apparaît. (NUIT)

COULEUR/N&B RET COULEUR...

Même en mode nuit, vous pouvez voir des images en couleur avec une bonne luminosité. Par conséquent, vous pouvez sélectionner

COULEUR… et N&B… Si vous sélectionnez COULEUR..., vous devez régler la température des couleurs pour la balance des blancs. Vous pouvez également spécifier les réglages pour les couleurs rouge et bleu à votre convenance. Dans le cas de N&B..., lorsque S.PORTEUSE est réglée sur ON, les signaux de salve sont émis avec les signaux vidéo composite N&B. Et aucun signal de salve n’est émis lorsque S.PORTEUSE est réglée sur OFF.

Convertit automatiquement le mode JOUR en mode NUIT et inversement, en fonction de la luminosité. Pour une luminosité faible, il supprime la fonction de filtrage IR pour augmenter la sensibilité. Sinon, il active la fonction de filtrage IR pour réduire la sensibilité. Si vous appuyez sur le commutateur Réglage lorsque le sous-menu AUTO... est sélectionné, l’écran correspondant apparaît. (AUTO)

Pour cette fonction, vous pouvez spécifier le niveau pour chaque conversion entre Nuit et Jour.

Lorsque JOUR/NUIT est réglé sur AUTO, le CAG s’affiche avec --et vous ne pouvez donc pas changer son réglage.

EXT Convertit automatiquement le mode couleur en mode N&B et inversement en servant d’interface avec le capteur externe.

CAMERA ID IRIS SHUTTER CAG DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Le menu BAL BLANCS sert à configurer les réglages de la balance des blancs relatifs à cette caméra.

Pour régler la balance des blancs, vous disposez des 4 modes suivants :

CC-B2313_FRA.indd 29

BA1 (Mode de traçage automatique de la balance des blancs 1) : La caméra peut ajuster automatiquement la

couleur des températures en temps réel en fonction des changements de température ambiants. La plage de variation de la température des couleur s’étend de 2500°K à 9300°K.

BA2: La plage de variation de la température des couleurs s’étend de 2 000°K à 10 000°K.

AWC (Commande automatique de la balance des blancs) : Le réglage de la température des couleurs s’effectue une fois. Après l’avoir sélectionné, exposez un objet pour mémoriser sa température de couleur et appuyez sur le commutateur Réglage. La température de couleur fixée s’applique. MANU…: Vous pouvez régler manuellement la température de couleur actuelle. Vous pouvez également spécifier les réglages pour les couleurs rouge et bleu à votre convenance.

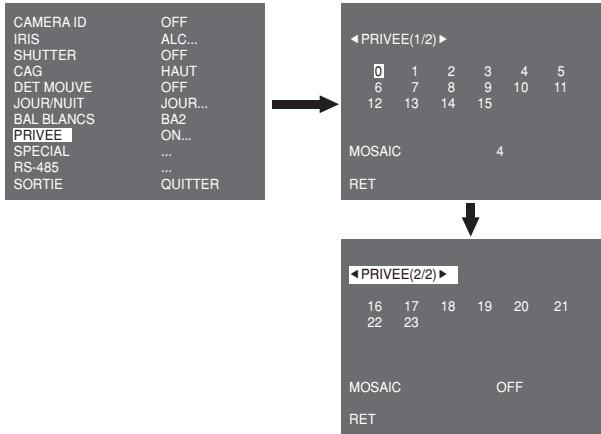

❚ PRIVEE Le menu PRIVEE sert à configurer les réglages relatifs à privée de cette caméra. Si vous appuyez sur le commutateur Réglage lorsque ON… est sélectionné dans le menu PRIVEE, l’écran correspondant apparaît.

CAMERA ID IRIS SHUTTER CAG DET MOUVE JOUR/NUIT BAL BLANCS PRIVEE SPECIAL RS-485

SORTIE Vous pouvez régler un total de 24 zones privées. Pour configurer entre

0 et 15 zones, vous devez régler la taille, la position et la couleur. Pour configurer entre 15 et 23 zones, vous devez en plus régler le type. 30

CC-B2313_FRA.indd 30

< POSITION > COULEUR SORTIE

< POSITION > TYPE COULEUR SORTIE

<Si vous sélectionnez une zone sur la première page>

<Si vous sélectionnez une zone sur la deuxième page>

Dans le cas d’un type 1, une zone de forme carrée est réglée alors qu’une zone en forme de diamant est réglée pour le type 2. Lorsque privée se situe entre 0 et 15, quatre tailles différentes de mosaïque sont disponibles.

Lorsque privée se situe entre 16 et 23, vous ne pouvez pas changer la taille de la mosaïque dans la mesure où celle ci a été prédéfinie. Entre 16 et 23, vous ne pouvez pas régler la couleur de la mosaïque.

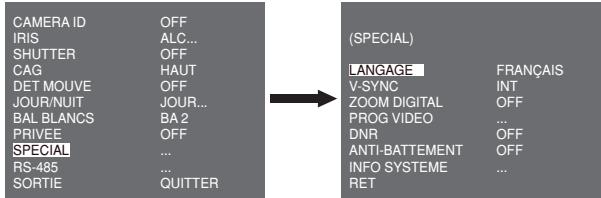

Le menu SPECIAL sert à configurer les réglages spéciaux relatifs à cette caméra. Si vous appuyez sur le commutateur Réglage lorsque … est sélectionné dans le menu SPECIAL, l’écran correspondant apparaît.

LANGAGE V-SYNC ZOOM DIGITAL PROG VIDEO DNR ANTI-BATTEMENT INFO SYSTEME RET Vous pouvez changer la langue de l’OSD à l’aide du commutateur

Réglage GAUCHE/DROITE.

V-SYNC Vous pouvez sélectionner un mode de synchronisation verticale entre INT et LIGNE. Si vous choisissez INT, la caméra utilise l’oscillateur à cristal internepour la synchronisation. Si vous choisissez LIGNE, la caméra utilise la fréquence de l’alimentation externe pour la synchronisation.

CC-B2313_FRA.indd 31

Si vous choisissez LIGNE, l’alimentation DC 12V (Courant continu) n’est pas supportée et “---” s’affiche.

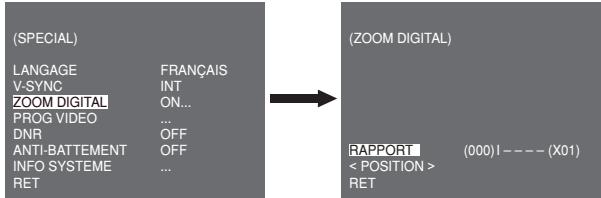

ZOOM DIGITAL Vous pouvez régler le niveau et le rapport du zoom digital. Si vous appuyez sur le commutateur Réglage lorsque ON… est sélectionné dans ZOOM DIGITAL, l’écran correspondant apparaît.

LANGAGE V-SYNC ZOOM DIGITAL PROG VIDEO DNR ANTI-BATTEMENT INFO SYSTEME RET Le premier chiffre affiché indique le rapport du zoom et le deuxième chiffre affiché correspond au grossissement. Lorsque le niveau atteint 130, le grossissement est de 2. Après avoir sélectionné la position de zoom, la fonction Zoom numérique s’applique.

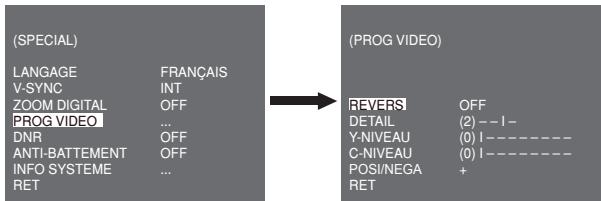

PROG VIDEO Vous pouvez configurer les réglages relatifs à la sortie vidéo. Si vous appuyez sur le commutateur Réglage lorsque … est sélectionné dans PROG VIDEO, l’écran correspondant apparaît.

LANGAGE V-SYNC ZOOM DIGITAL PROG VIDEO DNR ANTI-BATTEMENT INFO SYSTEME RET Vous pouvez régler les valeurs pour REVERS, DETAIL, Y-NIVEAU,

C-NIVEAU, et POSI/NEGA. Si vous choisissez REVERS, la caméra propose 3 modes d’inversion différents : horizontal (H), vertical (V), et les deux (H/V). 32

CC-B2313_FRA.indd 32

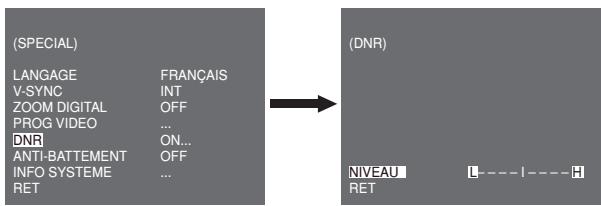

DNR Vous pouvez configurer les réglages relatifs à la DNR (Réduction digitale du bruit). Si vous appuyez sur le commutateur Réglage lorsque ON… est sélectionné dans DNR, l’écran correspondant apparaît.

Vous pouvez régler le niveau pour cette configuration.

ANTI-BATTEMENT CC-B2313_FRA.indd 33

FRE Lorsque le réglage est sur ON, la vitesse de l’obturateur est réglée sur 1/100 sec (pour NTSC) ou 1/120 sec (pour PAL) pour éviter tout battement du à une discordance entre la fréquence de synchronisation verticale et la fréquence on-et-off de la lumière.

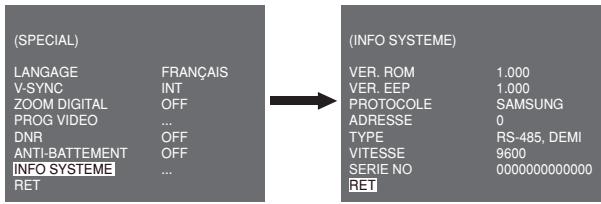

INFO SYSTEME Vous pouvez vérifier les informations relatives au système. Si vous appuyez sur le commutateur Réglage lorsque … est sélectionné dans INFO SYSTEME, l’écran correspondant apparaît.

Vous pouvez trouver des informations concernant la version ROM, la version EEP, le protocole, l’adresse, le type, la vitesse et le numéro de série.

Le menu RS-485 sert à configurer les réglages de communication RS-485 relatifs à cette caméra. Vous pouvez vous connecter à RS-485 grâce au panneau arrière.

CC-B2313_FRA.indd 34

Si vous appuyez sur le commutateur Réglage lorsque … est sélectionné dans le menu RS-485, l’écran correspondant apparaît.

Vous pouvez sélectionner le protocole, la vitesse, et l’adresse

(plage : 0 à 255) pour cette communication

❚ SORTIE CC-B2313_FRA.indd 35

Le menu SORTIE sert à sortir du menu REGLAGE. Vous pouvez sélectionner les options suivantes :

 QUITTER: Ignore les changements et revient au réglages précédents.  SAUVER: Enregistre le changement.  PRESET: Ignore le changement et revient au réglagepar défaut. OFF ALC... OFF HAUT OFF JOUR... BA 2 OFF ... ... QUITTER

Spécifications du produit

Caméra de surveillance (JOUR/NUIT)

Source d’alimentation

NTSC : 768(H) x 494(V)

PAL : 752(H) x 582(V)

NTSC : 525 Lignes, 2:1 entrelacé

PAL : 625 Lignes, 2:1 entrelacé

Fréquence de ligne de balayage

Mode de synchronisation

540/570 Lignes TV (COULEUR/N&B)

Rapport signal/bruit

Env. 50 dB Plage dynamique

Grande vitesse: OFF~1/10K sec

Basse vitesse: OFF~X256

CC-B2313_FRA.indd 36

Luminosité min. de la scène

Augmentation de la sensibilité Off

Augmentation de la sensibilité Off

Augmentation de la sensibilité x256

Augmentation de la 0.00001 Lux(F1.2, 15 IRE) sensibilité x256

Augmentation de la sensibilité x256

Augmentation de la sensibilité Off Augmentation de la sensibilité x256

Détection de mouvement

JOUR/NUIT/AUTO/EXT Balance des blancs

Vidéo composite (1,0 Vp-p, 75ohm, BNC)

CC-B2313_FRA.indd 37

FRE Augmentation de la sensibilité Off

VIDEO/DC Monture d’objectif

CS/C (Adaptateur de monture)

Température d’utilisation

-10°C~+50°C Humidité lors de l’utilisation

Comment éliminer ce produit

(déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective) Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
