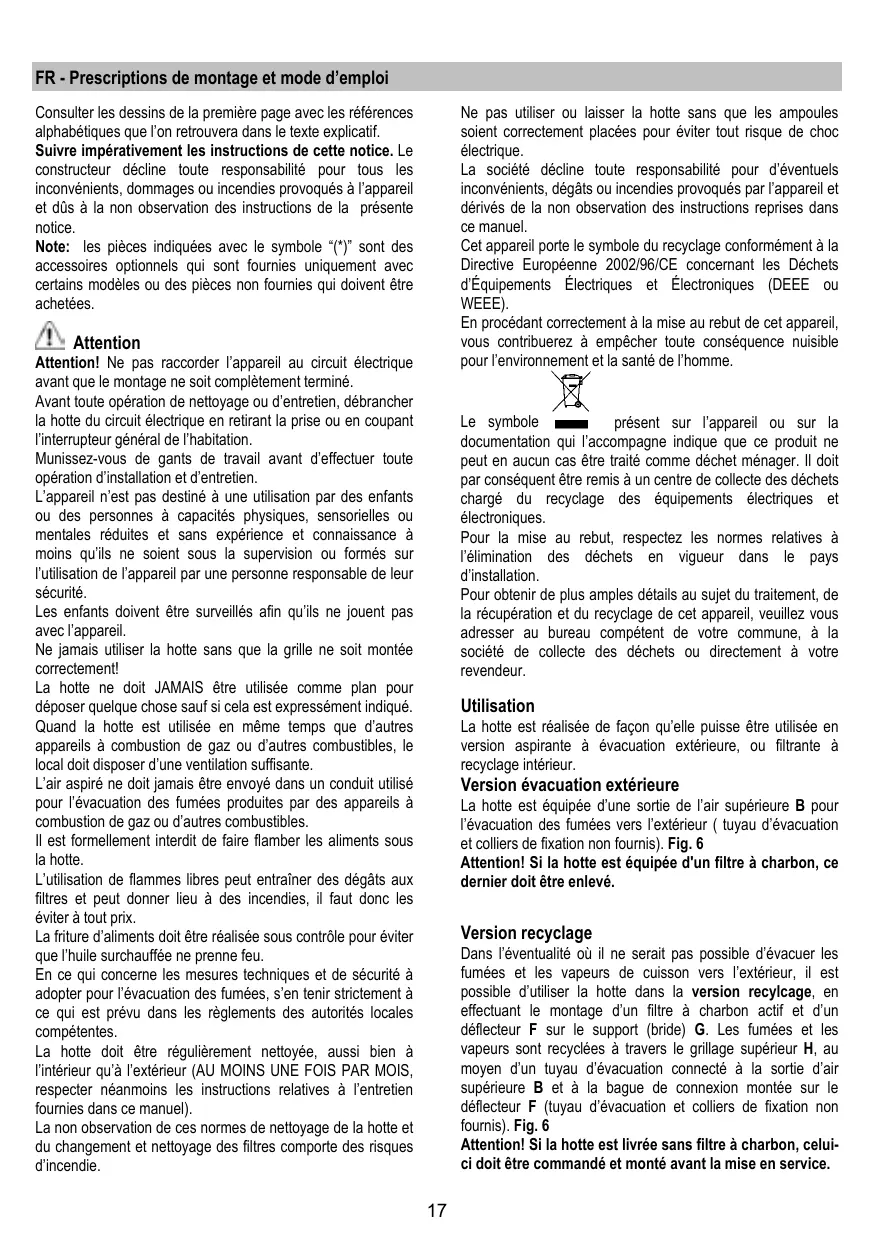

FR - Prescriptions de montage et mode d’emploi

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d’éventuels inconvénients, dégâts ou incendies provoqués par l’appareil et dérivés de la non observation des instructions reprises dans ce manuel. Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.

Consulter les dessins de la première page avec les références alphabétiques que l’on retrouvera dans le texte explicatif.

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l’appareil et dûs à la non observation des instructions de la présente notice. Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

Attention! Ne pas raccorder l’appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation. Munissez-vous de gants de travail avant d’effectuer toute opération d’installation et d’entretien. L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu’ils ne soient sous la supervision ou formés sur l’utilisation de l’appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. Quand la hotte est utilisée en même temps que d’autres appareils à combustion de gaz ou d’autres combustibles, le local doit disposer d’une ventilation suffisante. L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation des fumées produites par des appareils à combustion de gaz ou d’autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l’entretien fournies dans ce manuel). La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques d’incendie.

Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et

électroniques. Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en vigueur dans le pays d’installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version évacuation extérieure

La hotte est équipée d’une sortie de l’air supérieure B pour l’évacuation des fumées vers l’extérieur ( tuyau d’évacuation et colliers de fixation non fournis). Fig. 6

Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Dans l’éventualité où il ne serait pas possible d’évacuer les fumées et les vapeurs de cuisson vers l’extérieur, il est possible d’utiliser la hotte dans la version recylcage, en effectuant le montage d’un filtre à charbon actif et d’un déflecteur F sur le support (bride) G. Les fumées et les vapeurs sont recyclées à travers le grillage supérieur H, au moyen d’un tuyau d’évacuation connecté à la sortie d’air supérieure B et à la bague de connexion montée sur le déflecteur F (tuyau d’évacuation et colliers de fixation non fournis). Fig. 6 Attention! Si la hotte est livrée sans filtre à charbon, celuici doit être commandé et monté avant la mise en service.

l’extérieur (uniquement Version Evacuation).

Effectuer tous les travaux de maçonnerie nécessaires (par exemple: installation d’une prise électrique et/ou trou pour le passage des tubes d’évacuation). Attention! La cheminée est prévue pour l’installation dans la version recyclage. Dans certains modèles, au cas où l’on souhaiterait utiliser la hotte dans la version évacuation, il est possible de renverser la section supérieure de la cheminée jusqu’à l’insérer dans la section inférieure de la cheminée, de façon à ce que les ouïe de sortie de l’air ne soient plus visibles. Il est possible de reconnaître les cheminées où cette opération peut être effectuée, étant donné que les points de fixation à la bride G sont présents même dans la partie inférieure de la section supérieure de la cheminée. La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte. •

Les modèles sans moteur d’aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d’aspiration (non fournie).

Les instructions de raccordement sont fournies avec l’unité périphérique d’aspiration.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d’installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage. Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et d’en vérifier le fonctionnement correct, contrôlez toujours que le câble d’alimentation soit monté correctement.

1. A l’aide d’un crayon, tracer une ligne sur la paroi, jusqu’au plafond, correspondant à la ligne de symétrie, pour faciliter les opérations d’installation. 2. Appliquer le gabarit de forage au mur: la ligne verticale de symétrie imprimée sur le gabarit de montage devra correspondre à la ligne de symétrie tracée sur le mur, de plus, le bord inférieur du gabarit de forage devra correspondre au bord inférieur de la hotte. 3. Appliquer l’étrier de support inférieur sur le gabarit de forage en le faisant coïncider avec le rectangle tracé, tracer les deux trous externes et forer. Remarque: Effectuer toujours tous les trous indiqués sur le gabarit. 4. Enlever le gabarit de forage, insérer les chevilles au mur dans tous les trous réalisés et fixer à l’aide de 2 vis l’étrier de support de la hotte. 5. Appliquer l’étrier de support cheminées „G“ à la paroi adhérant au plafond, utiliser l’étrier de support cheminées comme gabarit de forage (si présente, la petite fente creusée sur le support doit coïncider avec la ligne précédemment tracée sur le mur) et tracer avec un crayon 2 trous, effectuer les trous, insérer 2 chevilles. 6. Fixer l’étrier de support cheminées à la paroi à l’aide de 2 vis. 7. Accrocher la hotte à l’étrier. 8. Régler la distance de la hotte à la paroi. 9. Régler l’horizontalité de la hotte. 10. Fixer de façon définitive la hotte à la paroi (OBLIGATOIRE!!). 11. Extraire les supports à glissière et les bloquer à l’aide de 2 vis. 12. Accrocher le panneau frontal aux supports, régler l’inclinaison et le fixer à l’aide de 4 vis (2 par côté). 13. Dévisser les vis de fixation des supports à glissière et régler la profondeur du panneau.

Avant de commencer l’installation:

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d’installation choisie. • Pour faciliter l’installation, il est conseillé d’enlever temporairement les filtres à graisse et les autres parties dont il prévu le démontage dans la présente notice • Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celuici(ceux-ci) est(sont) remonté(s) uniquement si l’on veut utiliser la hotte en version recyclage. • Vérifiez qu’à l’intérieur de la hotte il n’y est pas (pour des raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis (*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les. • Protéger la cuisinière et la hotte contre d’éventuels débris et dégâts en utilisant une toile de protection. Préférer une surface plane pour l’assemblage. Couvrir cette surface d’une protection et placer tous les éléments de la hotte et de la cheminée dessus. • Préparez le branchement électrique et veillez qu’à proximité de la zone d’installation de la hotte (dans une zone également accessible avec la hotte déjà montée), il y ait une prise électrique et qu’il soit possible de se raccorder à un dispositif d’évacuation de fumées vers

Fixer le panneau dans la position souhaitée à l’aide de 4 vis.

Effectuer le raccordement d’un tube (tube et colliers pour la fixation non fournis, à acheter séparément) pour l’évacuation des fumées à l’anneau de raccord placé audessus de l’unité moteur aspirante. L’autre extrémité du tube devra être reliée à un dispositif d’expulsion des fumées vers l’extérieur en cas d’utilisation de la hotte en version aspirante. Dans le cas d’une utilisation de la hotte en version filtrante, alors fixer à l’étrier de support cheminées G le déflecteur F et relier l’autre extrémité du tube à l’anneau de raccord placé sur le déflecteur F. Effectuer le raccordement électrique. Appliquer les cheminées et fixer la partie inférieure à l’aide de 4 vis. Fixer la cheminée supérieure à l’aide de 2 vis à l’étrier de support cheminées„G“.

Description de la hotte

1. Panneau de contrôle 2. Filtre anti-graisse 3. Poignée de décrochage du filtre anti-graisse 4. Lampe halogène 5. Écran vapeurs 6. Cheminée télescopique 7. Sortie de l’air (uniquement pour emploi dans la version recyclage) 8. Point de lumière 9. Panneau frontal

Utiliser la puissance d’aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d’allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Remonter le châssis du filtre à charbon et le/les filtre(s) à graisse et contrôler le fonctionnement parfait de la hotte.

touche ON/OFF éclairage. touche OFF/ON aspiration et sélection puissance minimum

B+C.touche selection puissance d’aspriration moyenne B+D. touche selection puissance d’aspiration maximum

Instructions supplémentaires pour le montage

Caractéristiques du panneau frontal Fig. 6 La structure frontale est prévue pour l’installation de panneaux de différentes matières. Les panneaux devront avoir les caractéristiques suivantes: Ils devront être réalisés en matière qui s’éteint automatiquement, de façon à supporter une température maximale d’exercice de 80°C. Ils devront avoir des dimensions similaires aux dimensions du support métallique. Ils ne devront pas dépasser un poids de 10 Kg. Le producteur du panneau devra réaliser un système de fixation adapté au type de matière et au poids du panneau, en utilisant les 4 trous à passant présents dans la structure métallique Nous déclinons toute responsabilité pour d’éventuels dégâts à des choses et/ou des personnes, provoqués par une mauvaise utilisation ou par la non observation des avertissements ci-dessus.

Remplacement des lampes

Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation.

Débrancher l’appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides. Fig. 4 1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire. 2. Remplacer la lampe endommagée. Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d’éclairage ouvert), en ayant soin de ne pas les toucher avec les mains. 3. Refermer le plafonnier (fixation par encliquetage). Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-vente.

La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL! ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du filtre. La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non respect des consignes de sécurité précédemment mentionnées.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide. Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson. Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d’indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l’eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l’intérieur). Enlever l’eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l’intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé. Enlever le châssis de support filtre en tournant de 90° les boutons (g) qui le fixent à la hotte. Introduire le coussinet (i) au charbon à l’intérieur du châssis (h), puis remonter le tout dans le logement spécialement prévu à cet effet (j).
