STONE IX/A/33 (61412862A) - STONE WH/A/33 (PRF0007123) - Emhætte ELICA - Gratis brugsanvisning og manual

Produkttype	Emhætte
Mærke	ELICA
Model	STONE IX/A/33 (61412862A) / STONE WH/A/33 (PRF0007123)
Strømforsyning	220-240 V, 50 Hz
Sugeeffekt	3 hastigheder (minimum, middel, maksimum)
Belysning	Halogenlampe 12V - 20W max, type G4
Fedtfilter	Metal, kan vaskes i opvaskemaskine (kort program, lav temperatur)
Aktivt kulfilter	Valgfrit, kan vaskes i varmt vand eller opvaskemaskine ved 65°C; puden skal udskiftes hvert 3. år
Afledningstilstand	Udvendig aftræk eller recirkulation
Mindste installationsafstand	50 cm (elektrisk komfur) / 65 cm (gas eller blandet)
Materiale	Rustfrit stål (IX) eller hvid (WH) afhængigt af model
Frontpanel	Aftagelig, holder til dekorpanel (maks. 10 kg)
Betjening	Trykknapper til belysning og sugning
Udvendig rengøring	Fugtig klud med neutralt rengøringsmiddel; brug ikke alkohol
Sikkerhed	Tag stikket ud før vedligeholdelse; brug ikke uden filter; undgå åben ild
Overensstemmelse	WEEE-direktivet (genbrug)
Garanti	2 år (standard)

Ofte stillede spørgsmål - STONE IX/A/33 (61412862A) - STONE WH/A/33 (PRF0007123) ELICA

Hvordan installeres emhætten?

Følg den medfølgende bore-skabelon. Fastgør monteringsbeslaget på væggen, hæng emhætten på, tilslut derefter aftræksrøret. For detaljeret installation, se vejledningen. Vigtigt: Tag stikket ud af apparatet før enhver operation.

Hvad er minimumsafstanden mellem emhætten og kogesektionen?

Mindsteafstanden er 50 cm for et elektrisk komfur og 65 cm for et gas- eller blandingskomfur. Hvis komfurproducenten angiver en større afstand, skal denne overholdes.

Hvordan rengøres fedtfiltrene?

Fedtfiltrene af metal skal rengøres en gang om måneden. De kan vaskes i hånden med et mildt rengøringsmiddel eller i opvaskemaskine ved lav temperatur og kort program. Vask i opvaskemaskine kan misfarve filteret uden at påvirke ydeevnen.

Hvordan udskiftes kulfilteret?

Aktivt kulfilter er valgfrit. Det rengøres hver 2. måned i varmt vand eller i opvaskemaskine ved 65°C. Efter vask tørres puden i ovnen ved 100°C i 10 minutter. Udskift puden hvert 3. år eller hvis den er beskadiget.

Hvordan skiftes pæren i emhætten?

Tag stikket ud. Vent til lamperne er afkølet. Brug en lille flad skruetrækker til at løsne dækslet. Udskift med en halogenpære 12V-20W max, type G4 (egnet til åbent lyssystem). Rør ikke pæren med hænderne. Luk dækslet ved at klikke det på plads.

Hvad gør jeg, hvis emhætten ikke virker?

Kontroller først strømtilslutningen, og at stikket er tændt. Sørg for, at filtrene er på plads, og at emhætten ikke er i standby-tilstand. Hvis belysningen ikke virker, kontroller, at pærerne sidder korrekt. Kontakt kundeservice, hvis problemet fortsætter.

Kan jeg bruge emhætten uden kulfilter?

Ja, hvis du bruger emhætten i udvendig aftræk. I så fald skal kulfilteret fjernes. I recirkulationstilstand er kulfilteret nødvendigt. Hvis emhætten leveres uden, skal du bestille det, før du tager den i brug.

Hvordan skifter man fra aftræk til recirkulation?

Til recirkulation skal du installere et aktivt kulfilter og en deflektor (F) på flangen (G). Tilslut et aftræksrør til den øverste luftudgang (B) og til deflektorens tilslutningsring. Rør og klemmer købes separat. Se vejledningen for diagrammer.

Hvor ofte skal jeg rengøre emhætten?

Rengør emhættens ydre og indre mindst en gang om måneden. Fedtfiltrene skal rengøres månedligt, og kulfilteret hver anden måned (eller efter mætningsindikatoren, hvis din model har en).

Hvad gør jeg ved belysningsfejl?

Tag stikket ud. Kontroller, at pærerne sidder godt fast. Hvis en er sprunget, udskift den med en halogenpære 12V-20W max, type G4. Hvis problemet fortsætter, kontakt kundeservice.

BRUGSANVISNING STONE IX/A/33 (61412862A) - STONE WH/A/33 (PRF0007123) ELICA

IT Istruzioni di montaggio e d'uso
DE Montage- und Gebrauchsanweisung
EN Instruction on mounting and use
FR Prescriptions de montage et mode d'emploi
NL Montagevoorschriften en gebruiksaanwijzingen
ES Montaje y modo de empleo
PT Instruções para montagem e'utilisation
RU IHHcTpkyIIO MOHTaJy I 3KcPJIyaTaIIN
NO Instrukser for montering og bruk
FI Asennus- ja käytöohjeet
SV Monterings- och bruksanvisningar
DA Bruger- og monteringsvejledning

2

4

5

Konsulter ogsa tegningene pa de forste sidene som har alfabetiske henvisninger i bruksanvisningen.

Det er strengt forbudt à lage mat på äpen ild under ventilatorhetten.

Dette apparatet er merket i konformitet med EU-direktivet

Merk! Forsikre deg om at lampen er kald før du tar i den.

Fig. 4

1. Dra ut beskyttesesdekselet ved a presse med en liters skrutrekker aller lignende redskap.
2. Skift ut den ødelagte lyspaaren.

Bruk bare halogene lyspaær pa maks 12V -20W - G4, og pass pa a违法犯罪 dem med hendene.

Dersom belysningen ikke skulle virke, konntroller at lyspærene er satt korrekt på plass För du henvender deg til teknik assistanse.

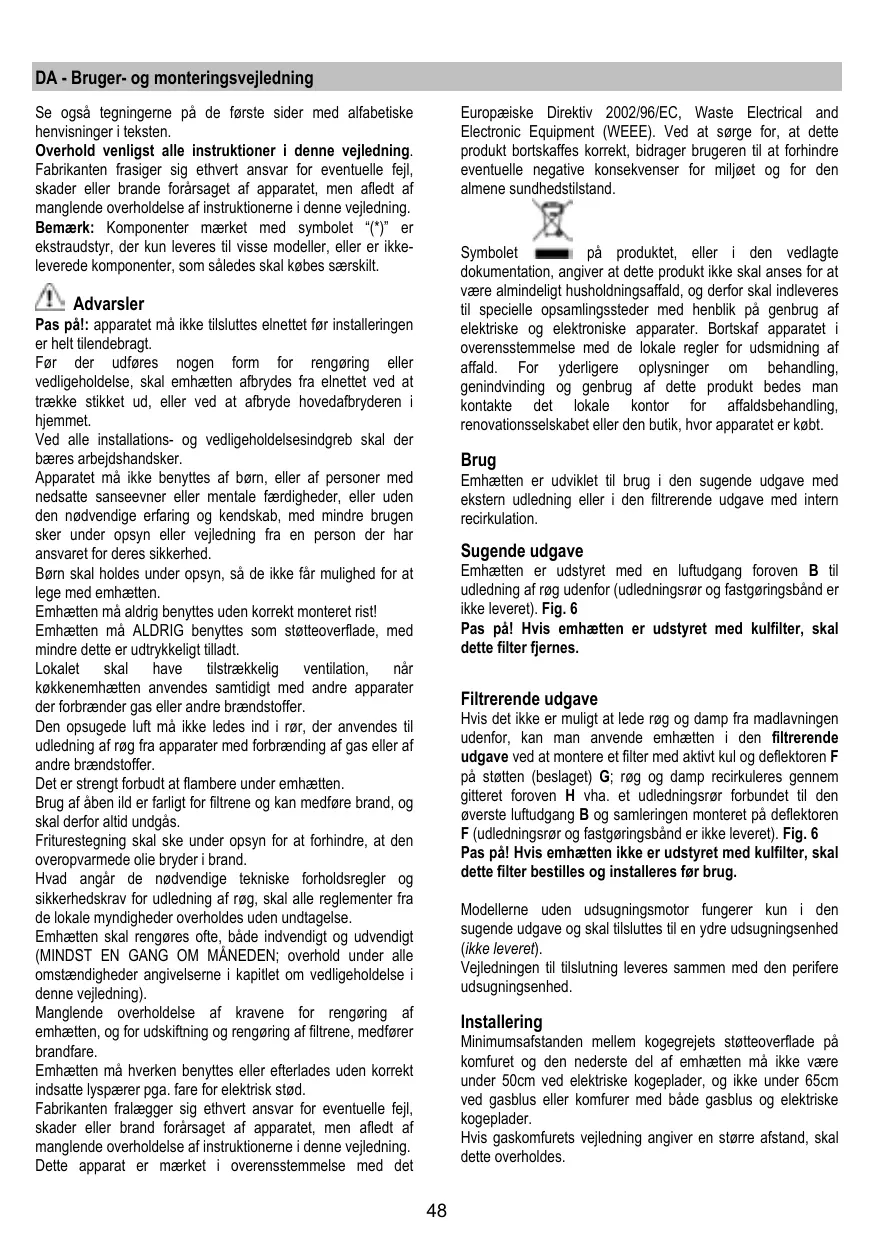

Se ogsa tegningerne pa de feste sider med alfabetiske henvisninger i teksten.

Overhold venligst alle instruktioner i denen vegledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forarssaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denen vegledning.

Bemark: Komponenter mærket med symbolet (^*) er ekstraudstyr, der kun leveres til visse modeller, eller er ikkeleverede komponenter, som således skal købes saerskilt.

Advarsler

Pas pål: apparatet må ikke tilsluttes elnettet før installeringen er helt tilendebragt.

För der udföres nogen form for rengöring ell er vedligeholdelse, skal emhætten afbrydes fra elnettet ved at trække stikket ud, eller ved at afbryde hovedafbryderen i hjemmet.

Ved alle installations- og vedligeholdsesindgreb skal der bares arbejdshandsker.

Apparatet mä ikke benytes af børn, eller af personer med nedsatte sanseevner eller mentale færdigheder, ellerunden den nødvendige erfaring og kendskab, medindre brugen sker under opsyn erlervejledning fra en person der har ansvaret for deres sikkerhed.

Børn skal holds under opsyn, SSE de ikke fár mulighed for at lege med emhaeten.

Emhaeten mä aldrig benyttes uden korrekt monteret rist!

Emhaften ma ALDRIG benyttes som steteoverflade, med\ mirde dette er udtrykkeit tilladt.

Lokalet skal have tilstrækkelig ventilation, nar køkkenemhæten anvendes samtidigt med andre apparater der forbrender gas aller andre brændstoffer.

Den opsugede luft ma ikke ledes ind i rør, der anvendes til udledning af røg fra apparater med forbrænding af gas eller af andre brandstoffer.

Det er strengt forbudt at flambere under emhætten.

Brug af aben ild er farligt for filtrene og kan medfrole brand, og skal derfor allid undgås.

Friturestegning skal ske under opsyn for at forbindre, at den overopvarmede olie bryder i brand.

Hvad angar de nadvendige tekniske forholdsregler og sikkerhedskrav for udledning af røg, skal alle reglementer fra de lokale myndigheder overholds ut den undtagelse.

Emhæten skal rengøres oft, bade indvendigt og udvendigt (MINDST EN GANG OM MANEDEN; overhold under alle omstændigheder angivelsene i kapitlet om vedligeholdse i dette vegledning).

Emhaeten må haverken benyttes eller afterlades,uden korrekt indsatte lyspaerer pga.fare for elektrisk stød.

Fabrikanten fralaegger sig ethvert ansvar for eventuelle fejl, skader aller brand forarsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i/DDenne vejledning.

Dette apparat er mærket i overensstemmelse med det

Europæiske Direktiv 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Ved at sorge for, at dette produit bortskaffes korrekt, bidrager brugeren til at forbindre eventuelle negative konsekvenser for miljøet og for den almene sundhedstildstand.

Symbolet à produit, aller i den vedlagte dokumentation, angiver at dette produit ikke skal anses for at vare alminderigt husholdningsaffald, og derfor skal indleveres til specielle opsamlingssteder med henblick pa genbrug af elektriske og elektroniske apparater. Bortskaf apparatet i overensstemmelse med de lokale regler for udsmidning af affald. For yderligere oplysninger om behandling, genindvinding og genbrug af dette produit bedes man kontakte det lokale kontor for affaldsbehandling, renovationsselskabet ell er den butik, hvor apparatet er koot.

Brug

Emhaeten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirculation.

Sugende udgave

Emhæten er udstyret med en luftudgang foroven B til udledning af røg edenfor (udledningsrør og fastgøringsband er ikke leveret). Fig. 6

Pas pa! Hvis emhaeten er udstyret med kulfilter, skal dette filter fjernes.

Filtrerende udgave

Hvis det ikke er muligt at lede røg og damp fra madlavningen edenfor, kan man anvende emhætten i den filtrerende udgave ved at montere et filter med aktiv kul og deflektoren F på støttens (beslaget) G; røg og damp recirculeres gennem gitteret forven O vha. et udledningsrør forbundet til den øverste luftudgang B og samlieringen monteret på deflektoren F (udledningsrør og fastgåringsbänd er ikke leveret). Fig. 6

Pas p! Hvis emhaeten不信 er udstyret med kulfilter, skal dette filter bestilles og installereres for brug.

Modellerne.udsgningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsgningsenhed (ikke leveret).

Vejledningen til tilstluting leveres sammen med den perifere udsugningsenhed.

Installering

Minimumsafstanden mellem kogegrejets stotteoverflade pa komfuret og den nederste del af emhaeten ma不信 vare under 50cm ved elektriske kogeplader, og不信 under 65cm ved gasblus uller komfurer med bade gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholds.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskitet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Hvis emhætten ikke er udstyret med et stik (direkte tilslutting til elnettet), eller hvis stikket ikke findes i et let tilgængeligt område, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilaelse af forhold i overspændingskategori III, og i overensstemmelse med reglnerne for elektriske installationer.

Obs! Undersøg allid, at netkablet er blevet moneteret rigtigt, for emhættens kredslob tilsluttes forsyningsnettet og der udføres kontrol af korrekt Funktion.

Montering

Førinstalling:

• Undersøg at det kæbte produit har passende dimensioner til det valgte installeringssted.
  For at lette installeringen anbefales det midlertidigt at fjerne fertifltrene og andre dele der kan afmonteres og derfor er beskrevet i denen vejledning med instruktioner til afmontering og genmontering.

Disse componenter skal genmonteres, nár installereringen er fulført.

Laes ventiligst de relevante afsnit for opliesninger om afmonteringen.

• Fjern det/de aktive kulffilter/kulffiltr, hvis de leveres med emhaeten (læs øgså det relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at anvende emhaeten i den filtrerende udgave.
  Sorg for, at der icke (af transporthensyn) er tilbehor internt i emhaften (for eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes og opbevares.
• Om muligt bør man afbryde og fjerne køkkenementerne unternden og omkring omrædet, hvor emhaeten skal installereres, sær man fær lettere adgang til loflet/væggen, hvor emhaeten monteres. Hvis det ikke er muligt at fjerne køkkenementerne skal de beskyttes bedst muligt under installerering. Vælg en plan overflade og tildæk den med et beskyttenende underlag, hvor emhaeten og de tilhørendekomponenter kanLAGGES.
• Afbryd emhaeten vha. hjemmets hovedafbryder under den elektriske tilstnuting.
• Undersog desuden, at der er en elektrisk stikkontakt til rädighed i nærheden af emhaettens installeringsomräde (der ogsa skal vare tilgængelig after montering af emhaeten); desuden skal der forefindes en anordning til udledning af røg utdenfor (kun den sugende udgave).
• Udfør alt nadvendigt murarbejde (fx installing af en elektrisk stikkontakt og/eller et hul til passage af udledningsrøret).

Obs! Skorstenen er beregnet til installering i den filtrerende udgave

Hvis man ønsker at anvende emhaeten i den sugende udgave, kan man - pa visse modeller - vende den øverste del

af skorstenen på hovedet, og sætte den ind i den nederste del af skorstenen, sæledes at hullerne til luftudgang ikke længere kan ses. De skorstene, hvør dette er muligt, kan genkendes ved at fastgøringspunkterne til beslag G øgså vindes fornden på den øverste del af skorstenen.

Emhaeten er udstyret med fastgørings-murplugs, der passer til de fleste vægglofter. Det er dog nadvendigt at radspørgesig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Vægggen/loftet skal være tilstrækkelig robust til at bare emhaetenns vægt.

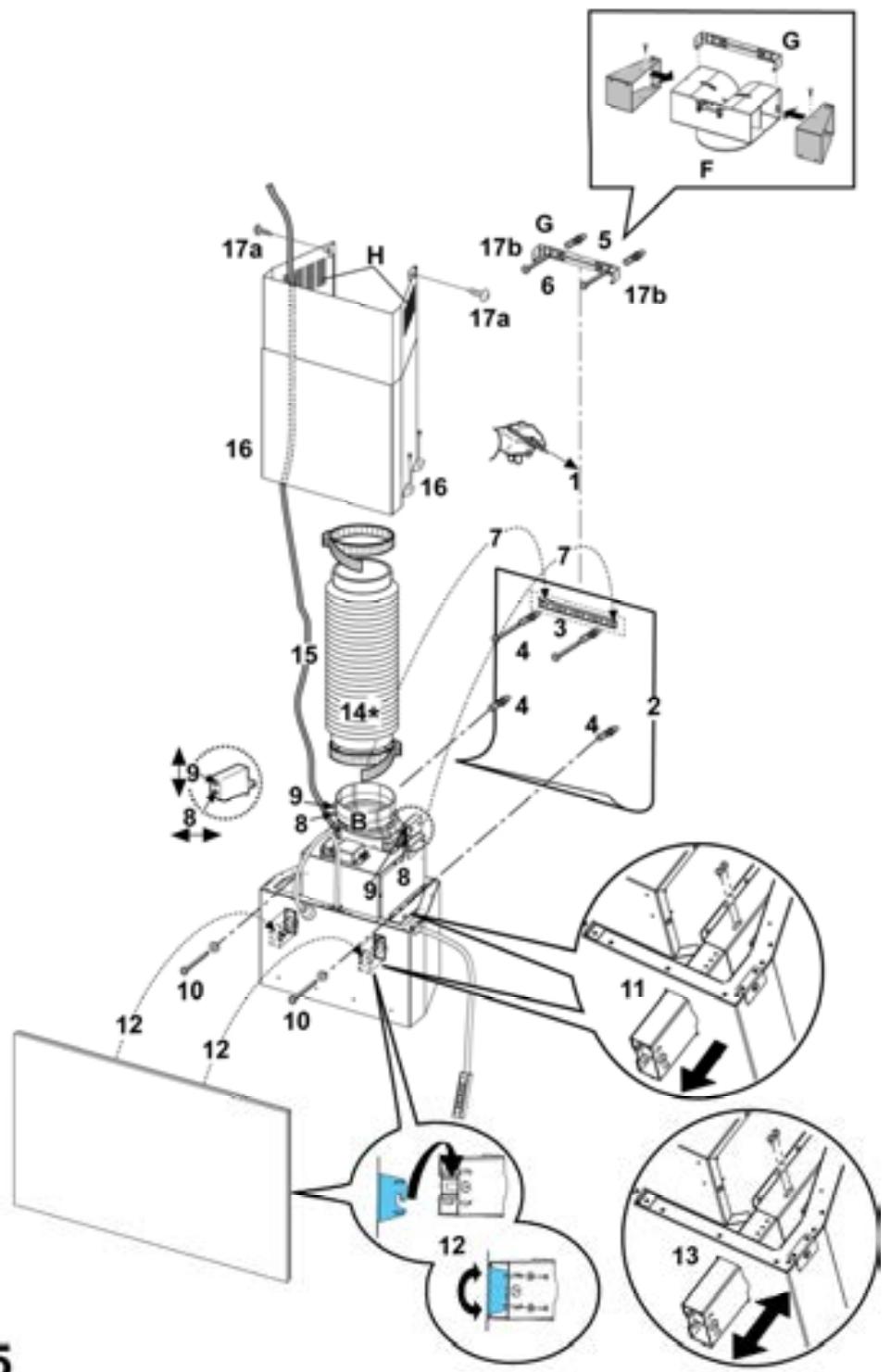

Fig. 5

1. Benyt en blyant til at tegne en streg pa væggen helt op til loftet, som svarer til midterlinjen, og som vil lette installeringen.
2. Sæt boreskabelonen mod muren: den lodrette midterlinje, der er trykt på boreskabelonen, skal svare til midterlinjen tegnet på muren; desuden svarer den nederste kant på skabelonen til emhaettens nederste kant.
3. Læg det nederste støtbebeslag på boreskabelonen, södet svarer til rektangelet tegnet med punkterede linjer; afmærk de to yderhuller og bor.

Bemark: Sorg for at bore alle huller vist pa boreskabelonen.

1. Fjern boreskabelonen, indsæt murplugs i alle huller og fastgør emhættens støttebeslag med 2 skruer.
2. Sæt beslaget til stotte af skorstenene „G" på væggen op mod loftet; benyt stottebeslaget som boreskabelon (den lille slips på støtten skal - hvis den er til stede - være ud for den streg, der indledningsvist er brevet afmærket på væggen), og afmærk de 2 huller med blyanten; bor hullerne og indsæt 2 murplugs.
3. Fastgør skorstenenes stottebeslag på væggen med 2 skruer.
4. Hæng emhaeten på beslaget.
5. Tilpas emhaettens afstand fra væggen.
6. Juster emhaeten vandret.
7. Fastgør emhaeten definitivt til væggen (OBLIGATORISK!!).
8. Træk glidestøtterne ud, og bloker dem vha. 2 skruer.
9. Fastgør frontpanelet til støtterne; juster hældningen og fastgør med 4 skruer (2 i haver side).
10. Slaek skrueme til fastgoring af glidestotterne, og juster panelets dybde.

Fastgør panelet i den ønskede position vha. de 4 skruer.

1. Forbind et rør til udledning af røg (røret og bändene til fastgåring leveres ikke, og skal købeseparat) til forbindelsesringen ovenpagsugemotoren.

Den,anden Ende af roret skal forbinds til et system til udstødnig af rog utdenfor bygningen,hvis emhaeten benyttes i den sugende udgave.Hvis man onsker at anvende emhaeten i den filtrerende udgave,skal man fastgore deflektoren F til beslaget til stotte af skorstenene G,og forbinde den,anden Ende af roret til forbindelsesringen pa deflektoren F.

1. Udfor den elektriske forbindelse.
2. Anbring skorstenene og fastgør den nederste del med 4

skruer.

1. Fastgör den øverste skorsten til støttebeslag „G“ vha. 2 skruer.

Genmonter rammen med kulfilteret og fedtfilteret/fedtfiltrene og kontrotler at emhaeten fungerer korrekt.

Andre monteringsanvisninger Frontpanelets karakteristika

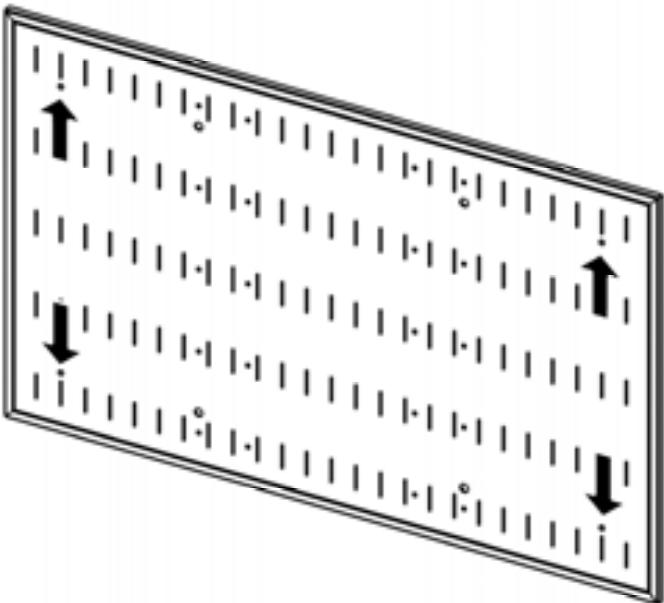

Fig. 6

Frontopbynginen er forberedt til montering af paneler lavet af forskellige materialer.

Panelerne skal have følgende karamteristika:

De skal vare fremstillet af selvslukkende materiale, der er i stand til at modsta en max driftstemperatur pà 80^

Panelets fabrikant skal sorge for et fastg-ringssystem, der er egnet til panelets vegt og materialetype, ved at udnytte de 4 gennemgaende huller pa metalopbynginen.

Emhaettens fabrikant frasiger sig ethvert ansvar for eventuel beskadigelse af genstande aller legemsbeskadigelse forarsaget af forkert brug aller manglende overholdelse af ovenstændine instruktioner.

Beskrivelse af emhaeten

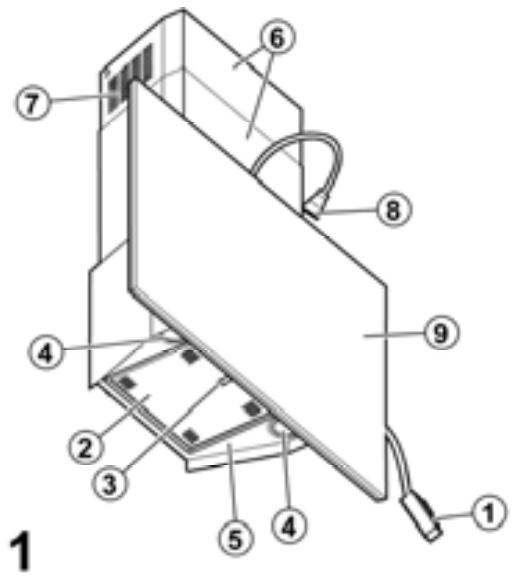

Fig. 1

1. Betjeningspanel
2. Fedtfilter
3. Handtag til udloşnaf fedtfILTERet
4. Halogenlampe
5. Emfang
6. Teleskopskorsten
7. Luftudgang (bruges kun i den filtrerende udgave)
8. Belysning
9. Frontpanel

Funktion

Benyt den højeste hastighed ved stor dampkoncentration i køkkenet. Det anbefales, at man tænder udsugningen 5 minutter forpabegyndelse af madlavning, og at udsugningen afterlades tændt i yderligere cirka 15 minutter after aflutnig af madlavningen.

A. ON/OFF lyskontakt.
B. ON/OFF funktionskontakt og kontakt til valg af 1. hastighed (ved begrænset damp og røg)
B+C.Valg af 2. hastighed (ved middel maengde af damp og rog)
B+D.Valg af 3. hastighed (ved megen dampog rog)

Vedligeholdelse

Emhætten skal rengøres jævnigt bade på ydersiden og på indersiden (mindst med samme frekvens som for vedligeholdelse af fedtfiltrene). Ved rengøring skal man anvende en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

Undga drug af Produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas pa: Manglende overholdelse af vejledningen til rengoring af apparatet og udskiftning af filtrene medforer brandfare. Der hestilles säledes til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel beskadigelse af motoren,brande forarsaget af utilstraekkelig vedligeholdelse af apparatet erller manglende overholdelse af ovenstaende instruktioner.

Fedfilter

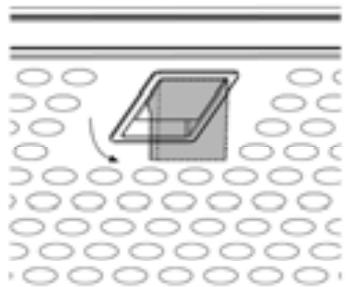

Fig. 2

Fedtfilteret skal rengøres med milde vaskemidler en gang om帽子en (eller nár signaleringsystemet for filtermæting angiver behovet - hvis这部分 Funktion findes på den kobe model); filteret kan ogå sväkes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse på dets filtrerende egenskaber.

Trak i fjederhandtaget for at afmontere fedtfilteret.

Kulfilter (kun den filtrerende udgave)

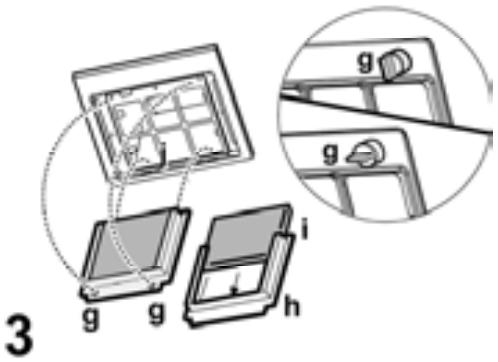

Fig. 3

Filteret opfanger lugt fra madlavning.

Kulfilteret kan vaskes hver,anden maned (eller nár signaleringsystemet angiver mæting af filtrene -hvis这部分 function er til stede på den købte model)i varmt vand og med egnede rengøringsmidler,ellerr opvaskemaskine at 65^ (ved vask i opvaskemaskinen skal der udføres en komplet opvaskecyklus uden andet kikkengrej i maskinen).

Fjern det overskydende vand uten af ødelægge filteret; herefter skal den lille madras fjernes fra plastrammen og ægges i ovnen i 10 minutter ved 100^ for at fuldfore tøringen.

Udskift den lille madras hver 3. ar og hvis den odelægges.

Fjern rammen der holder filteret ved at dreje de runde handtag

(g) 90^ ; disse handtag fastgor til emhaeten.

Sæt den lille kulmadras (i) ind i rammen (h) og genmonter i det tilhorende leje (j).

Udskiftning af lyspaererne

Afbryd apparatet fra el-nettet.

PaspalSorgforatpaeereerkoldefderberes.

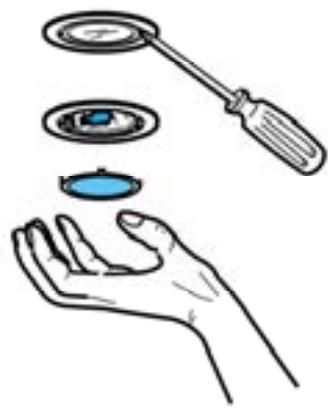

Fig. 4

1. Trak skaermen ud ved at lirke med en lille skruetraekker erller lignende.
2. Udskift den beskadigede paere.

Benyt kun halogenpærer på 12V -20W max - G4, og sorg for ikke at røre ved dem med hænderne.

1. Luk skaermen (snap-las)

Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt insat i fatningen, for der rettes henvendelse til et servicecenter.
