MODE D'EMPLOI Arkea - 110.0255.506 FABER

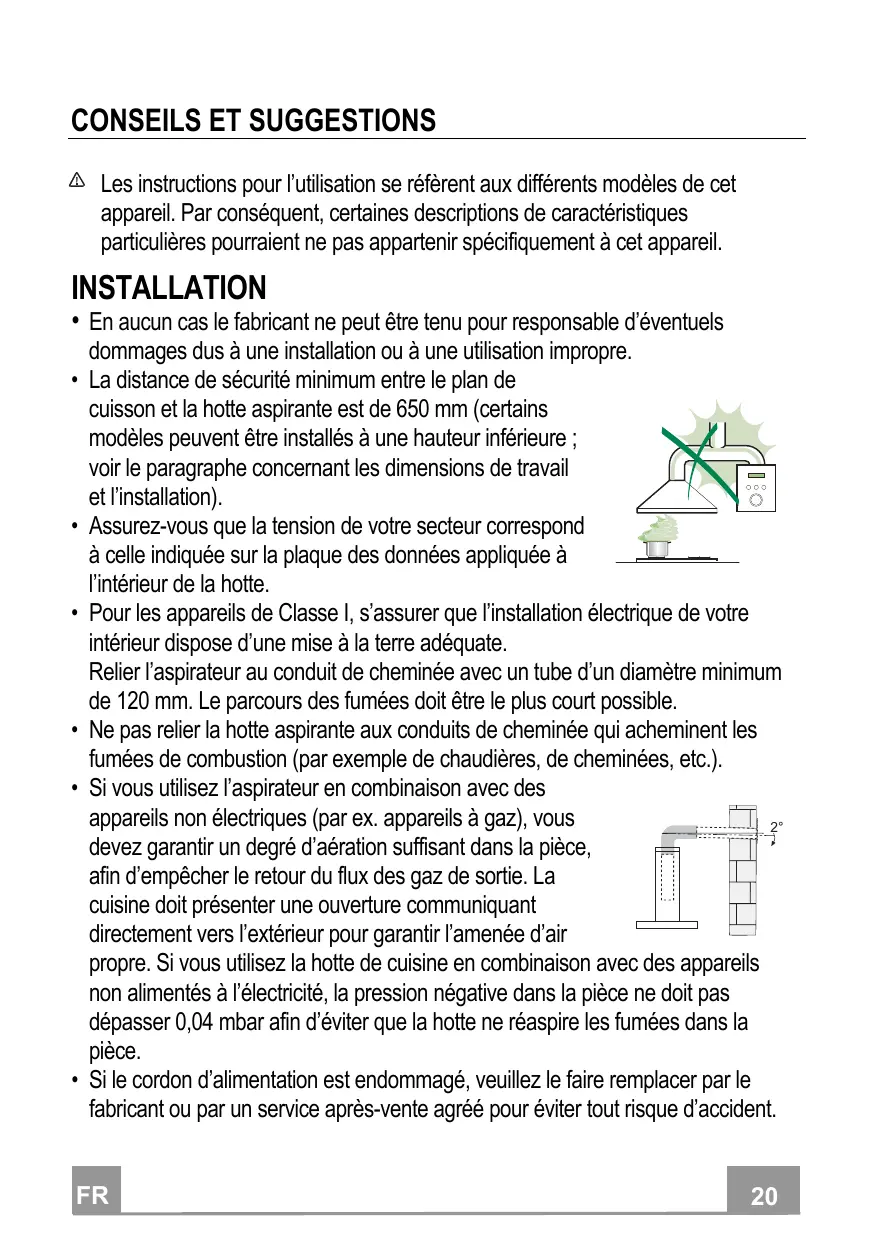

CONSEILS ET SUGGESTIONS

Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l’installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l’intérieur de la hotte.
• Pour les appareils de Classe I, s’assurer que l’installation électrique de votre intérieur dispose d’une mise à la terre adéquate. Relier l’aspirateur au conduit de cheminée avec un tube d’un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l’aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d’aération suffisant dans la pièce, afin d’empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l’extérieur pour garantir l’amenée d’air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d’éviter que la hotte ne réaspire les fumées dans la pièce.
• Si le cordon d’alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d’accident.

• Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte. Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.
• Brancher la hotte à l’alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d’au moins 3 mm. UTILISATION
• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d’éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l’intensité du feu de manière à l’orienter exclusivement vers le fond de la casserole, en vous assurant qu’il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l’huile surchauffée risque de s’incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n’est pas destiné à être utilisé par des enfants d’un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d’utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l’entretien de la part de l’utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d’une personne responsable.

• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN

• Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre. Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d’élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

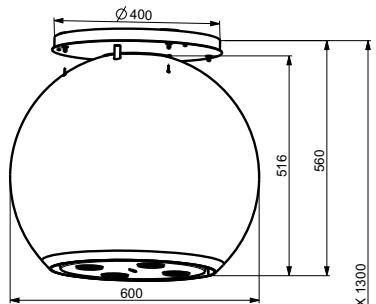

CARACTERISTIQUES Encombrement MAX 1300

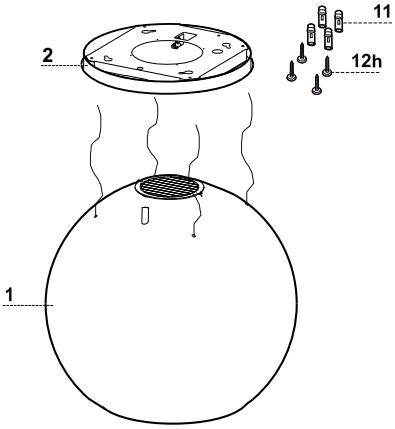

Q.té Composants du produit 1 Corps de hotte équipé de : commandes, lumière, filtres, moteur. 1 Plaque support hotte Réf. 12h Q.té Composants de l’installation 4 Chevilles ø 10 4 Vis 4,2 x 44,4

Q.té Documentation 1 Manuel d’instructions

INSTALLATION Cette hotte est prévue pour être installée au plafond/étagère, au-dessus (650 mm min.) d’un plan de cuisson en îlot en :

• Version filtrante Recirculation intérieure. Séquence opérations d’installation

Préparation à l’installation Perçage plafond/étagère et fixation plaque de support Connexions Montage du corps de hotte Contrôle fonctionnel Élimination des emballages Ouverture de la plaque et préparation à son montage

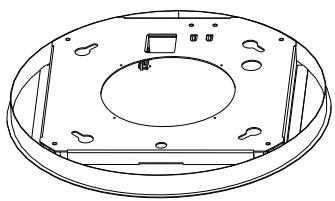

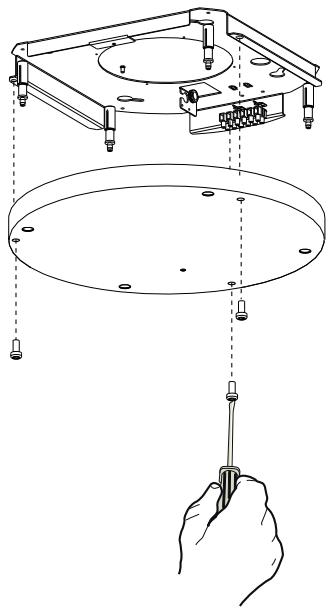

• Desserrer les vis qui unissent la plaque à son couvercle.
• Prendre la plaque et la placer dans le sens correct comme indiqué dans la figure.

Perçage plafond/étagère et fixation plaque

PERÇAGE PLAFOND/ÉTAGÈRE

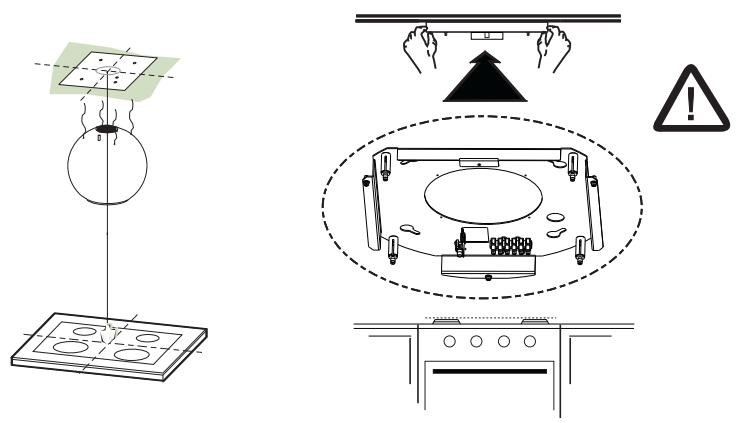

• À l’aide d’un fil à plomb, ramener sur le plafond/étagère de support le centre du plan de cuisson.
• Appuyer la plaque au plafond/étagère en veillant de la positionner dans le bon sens, comme indiqué dans la figure.
• Marquer les centres des trous de la plaque.
• Percer les points suivants :
• Plafond en béton massif : selon les chevilles pour béton employées.
• Plafond en béton et chambre à air, avec une épaisseur résistante de 20 mm : percer ø 10 mm (insérer tout de suite les chevilles 11 fournies).
• Plafond en poutres de bois : selon les vis pour bois employées (non fournies).
• Étagère en bois, avec une épaisseur résistante de 15 mm : percer ø 7 mm.
• Passage du câble électrique d’alimentation : percer ø 10 mm.
• Serrer en diagonale et en laissant 4-5 mm du plafond les deux vis :
• pour béton massif, les chevilles pour béton, non fournies.
• pour béton avec chambre à air, avec une épaisseur résistante d’environ 20 mm, vis 12h fournies.
• pour poutres de bois, vis pour bois, non fournies.
• pour étagère de bois, vis avec rondelles et écrous non fournies.

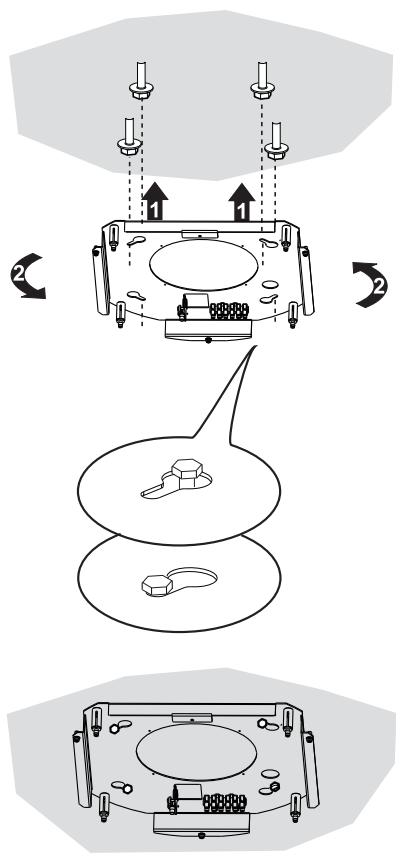

• Soulever la plaque de fixation, emboîter les trous sur les deux vis précédemment prévues au plafond et tourner jusqu’au centre du trou de réglage. Attention : Le sens de la plaque doit être celui indiqué dans la figure.
• Serrer les deux vis et visser les deux autres fournies ; avant de serrer définitivement les vis vous pouvez effectuer des réglages en tournant la pièce, en faisant attention à ce que les vis ne sortent pas du siège du trou de réglage.
• La fixation doit être sûre, aussi bien par rapport au poids de la hotte qu’aux contraintes provoquées par des poussées latérales occasionnelles à l’appareil monté. À la fin de la fixation, vérifier que la plaque est stable.
• Au cas où le plafond ne serait pas suffisamment robuste dans le point de suspension, l’installateur devra le renforcer à l’aide de plaques et de contreplaques opportunes ancrées sur des parties structurellement résistantes.
• Vérifier le nivellement de la plaque au plafond.

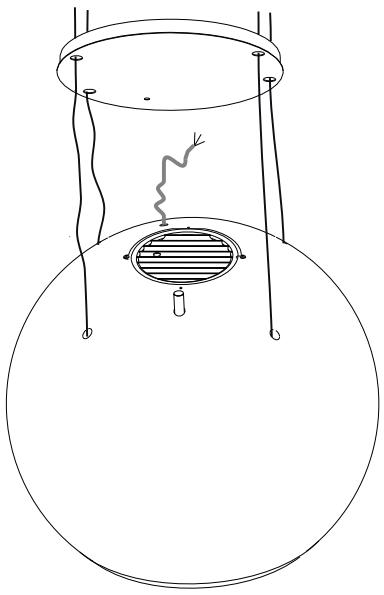

CONNEXION CÂBLES HOTTE-PLAQUE

N.B. Avant de commencer l’installation, il est nécessaire d’amener la hotte à une hauteur d'au moins 650 mm du plan de cuisson, avec un support ou en se faisant aider par une autre personne. Prendre garde de ne pas dépasser la cote maximum d’extension de la hotte indiquée dans le dessin dimensionnel. Cette mesure est fondamentale, puisque les câbles de la hotte devant être branchés à la plaque montée au plafond, il est impératif d’éviter que le poids de la hotte puisse peser sur la structure. Le système de fixation des 4 câbles est formé de 3 parties :

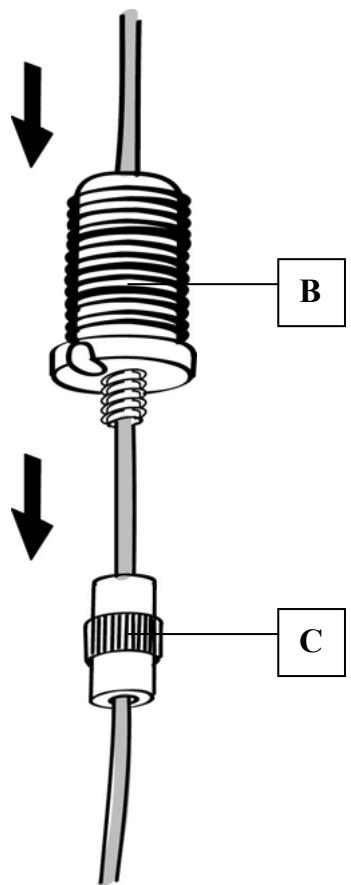

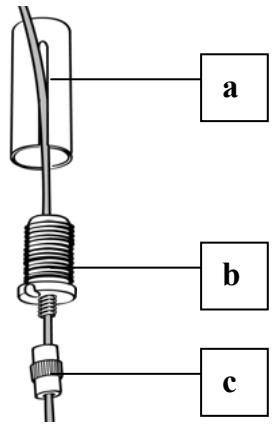

• Cliquet fileté (a) déjà monté sur la plaque de plafond.
• Vis serre-câble (b) fournie.
• Pommeau de sécurité (c) fourni.

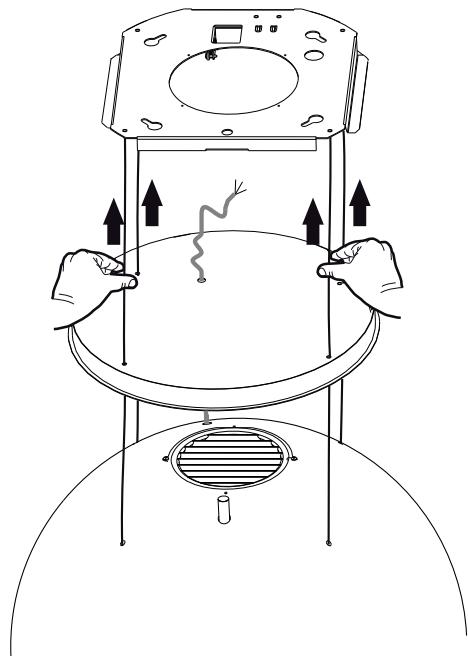

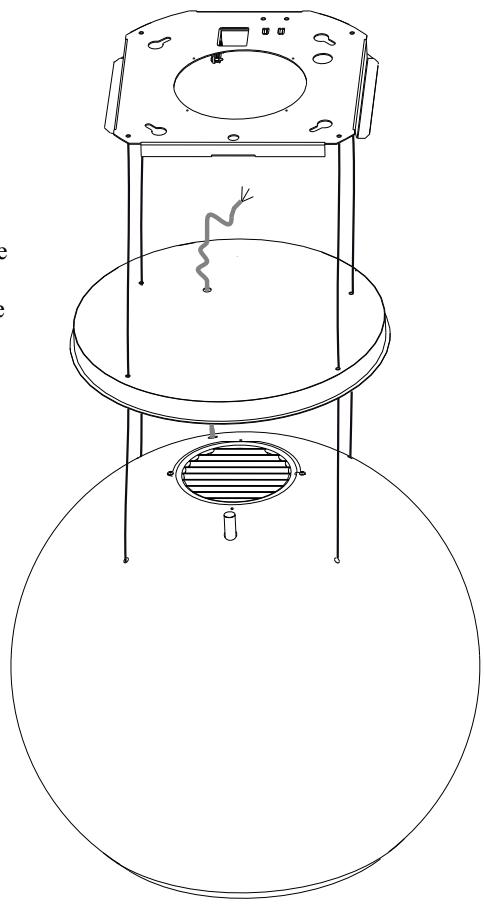

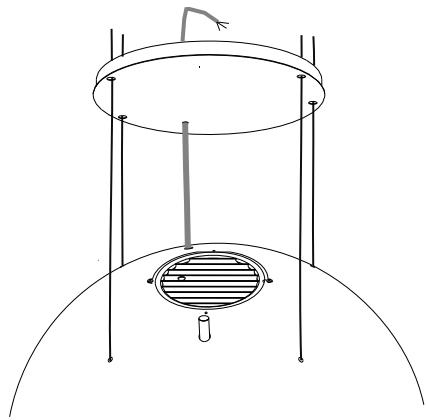

• Passer les 4 câbles (accrochés au corps de hotte) dans les trous correspondants du couvercle de la hotte, précédemment déposé, en veillant à ce que le sens soit le même que celui de la plaque accrochée au plafond.

• Insérer le câble d’alimentation de la hotte dans le trou prévu sur le couvercle. Attention : ne pas casser ni retirer le collier qui fixe le câble d’alimentation de la hotte.

• Faire attention au sens d’orientation de la plaque fixée au plafond (le cliquet de fin de course de la plaque présente son trou correspondant sur le couvercle de la plaque et sur le corps de hotte).

• Enfiler les pommeaux de sécurité (c) dans leurs câbles correspondants, en veillant à ce que le filetage soit orienté vers le haut.
• Enfiler les vis serre-câble (b) dans leurs câbles respectifs.

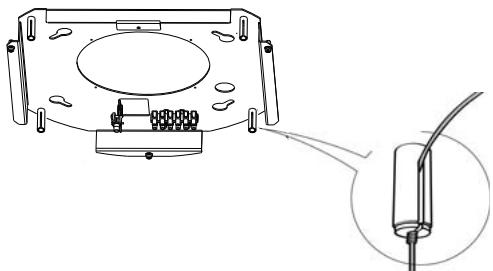

• Faire passer les câbles dans les trous des cliquets filetés (a) et serrer les vis serre-câble (b) à ces mêmes cliquets.

• À la fin de l’opération, le résultat doit être celui représenté dans la figure pour tous les 4 câbles.

• À ce point, les 4 câbles sont reliés à la plaque. Mettre les câbles sous tension en les poussant vers le haut de manière à ce qu’ils coulissent dans la vis serre-câble et hors du trou du cliquet fileté. Cela est possible, car le système présent dans la vis serre-câble permet au câble de coulisser dans un seul sens à son intérieur, en bloquant le coulissement dans l’autre sens. Veiller à ce que les câbles aient tous la même longueur pour faciliter l’opération de nivellement final. Faire attention à ce que le câble avant gauche ne soit pas plus mou que les autres.

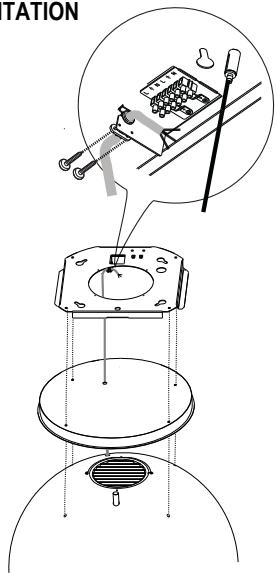

FIXATION DU CÂBLE D’ALIMENTATION

• Tendre le câble d’alimentation et le fixer à la bride sur la plaque de plafond en utilisant la languette déjà montée avec 2 vis.
• Emboîter le passe-câble en caoutchouc déjà enfilé sur le câble d’alimentation dans le trou pour éviter tout endommagement futur.
• Brancher la hotte à l’alimentation de secteur en intercalant un interrupteur bipolaire ayant une ouverture des contacts d’au moins 3 mm.
• Retirer les filtres à graisse (voir par. « Entretien ») et s’assurer que le connecteur du câble d’alimentation est correctement branché dans la prise de l’aspirateur.
• À ce point, vous pouvez couper le collier qui bloque le câble d’alimentation au corps de hotte.

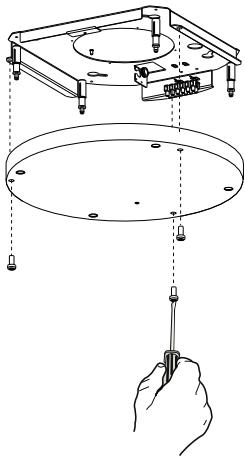

MONTAGE DU COUVERCLE DE LA PLAQUE

• À l’aide des vis précédemment retirées, resserrer le couvercle à la plaque.

SORTIE DE L’AIR VERSION FILTRANTE

• Ouvrir le groupe d’éclairage en le tirant sur l’encoche prévue à cet effet.
• Retirer le filtre à graisse.
• S’assurer de la présence des filtres anti-odeur à charbon actif.

UTILISATION Tableau des commandes

Fonction Allume/Éteint les lumières Hotte basse Appuyer pendant 2 secondes pour remonter la hotte. Appui bref On/Off moteur Hotte haute Premier appui : La hotte descend. Deuxième appui : Stop hotte. À la fin du mouvement, le moteur se branche à la deuxième vitesse. Affichage Branché/Débranché Débranché/Débranché L’électronique reconnaît deux types d’anomalies et donne le signal correspondant Led T1 Clignotement lent Clignotement rapide Dépassement du seuil d’absorption de courant: En présence d'une condition de surcharge, l'anomalie est signalée par le clignotement, toutes les 2 secondes, de la led T1 située sur le clavier. Vérifier l’absence de tout empêchement durant le mouvement de la hotte. Ce signalement demeure actif jusqu’à ce qu’une nouvelle commande d’ouverture/fermeture de la hotte soit donnée. Intervention du microswitch de sécurité en ouverture: En cas d’intervention du microswitch de sécurité, l’anomalie est signalée par le clignotement rapide de la led T1 (toutes les 250ms), indiquant que la hotte a dépassé le fin de course…….. Contacter le service après vente! En présence de cette anomalie, l’accès aux fonctions de la hotte (lumières et moteur) est toujours possible. Si le moteur est branché, la led T1 continuera à clignoter, signalant que l’anomalie est toujours présente.

TELECOMMANDE Il est possible de commander cet appareil au moyen d’une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA25 (ne fournis pas).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet. Tableau des commandes Touche Fonction Affichage Branche/Débranche le moteur.

Hotte fermée : - En appuyant brièvement sur la touche la hotte commence à descendre - À la pression suivante, elle s’arrête. Lorsque le mouvement est terminé, le moteur se branche à la 2ème vitesse.

Hotte ouverte : - Appuyer pendant 2 secondes pour activer le mouvement de remontée qui s’arrête avec le fin de course. - Appuyer (brièvement) pour arrêter le mouvement (avant le fin de course). - Appuyer encore brièvement, on/off moteur. - Garder appuyé pendant 2 secondes pour activer le mouvement de remontée. - Si le moteur est branché, d’abord le moteur s’arrête, puis le moteur démarre.

Diminue la vitesse du moteur.

Augmente la vitesse du moteur.

INTENSIVE - Activable seulement lorsque la hotte est descendue et lorsque le delay ou le 24h ne sont pas actifs. - Active la vitesse intensive à partir de n’importe quelle vitesse. Pour la débrancher, appuyer de nouveau sur cette même touche ou éteindre le moteur. - La vitesse intensive est temporisée à 10 minutes. À la fin des 10 minutes le système retourne automatiquement à la vitesse précédemment programmée. Appuyer brièvement sur la fonction Delay : Activable seulement lorsque l’Intensive ou le 24h ne sont pas actifs. Branche et débranche le mode d’arrêt total de la hotte (moteur+lumières) après 30 minutes : Pour invalider le Delay, appuyer de nouveau sur la même touche ou éteindre le moteur. Appuyer pendant 2 sec sur la fonction 24h : Activable seulement lorsque l’Intensive ou le Delay ne sont pas actifs. Branche et débranche la fonction 24 pendant 10 minutes par heure, pendant 24 heures. À l’expiration, la fonction se désactive. Branche/Débranche les lumières de la hotte.

La led présente sur la touche moteur (des commandes hotte) clignote 1 fois par seconde). La led présente sur la touche moteur (des commandes hotte) clignote toutes les 0,5 seconde). La led présente sur la touche moteur (des commandes hotte) clignote toutes les 2 secondes).

ENTRETIEN Filtre à graisse métallique Il est lavable même au lave-vaisselle. Il doive être lavé environ tous les 2 mois d’utilisation ou plus fréquemment en cas d’utilisation particulièrement intensive.

NETTOYAGE FILTRE À GRAISSE MÉTALLIQUE

• Ouvrir le groupe d’éclairage en le tirant sur l’encoche prévue à cet effet.
• Retirer le filtre, en le poussant vers l’arrière du groupe, tout en tirant en même temps vers le bas.
• Laver le filtre en évitant de les plier et les laisser sécher avant de les remonter.
• Le remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.
• Refermer le groupe d’éclairage. Filtres anti-odeur à charbon actif (version filtrante) Il n’est ni lavable ni régénérable, le remplacer après environ 4 mois d’utilisation ou plus fréquemment en cas d’utilisation particulièrement intense. REMPLACEMENT
• Ouvrir le groupe d’éclairage.
• Retirer le filtre à graisse.
• Enlever les filtres anti-odeur à charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter le filtre à graisse et le groupe d’éclairage.

Éclairage Attention : Cet appareil est doté d’une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7µW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes…)

• Pour le remplacement, contacter le Service après-vente. (« Pour l’achat, s’adresser au service après-vente »).

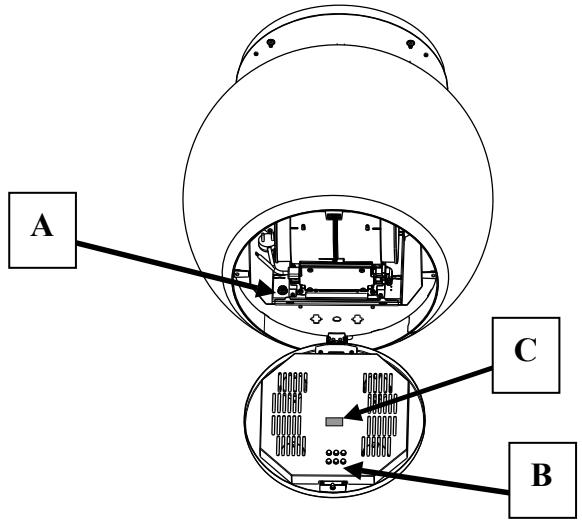

Indications supplémentaires pour l’installation Éclairage du corps de hotte Vous pouvez régler la couleur et l’intensité de l’éclairage du corps de hotte.

• Ouvrir le groupe d’éclairage en le tirant sur l’encoche prévue à cet effet.
• Régler l’éclairage en intervenant sur les touches du clavier B. Pour ce faire, suivre les indications illustrées sur l’étiquette C.

Procédure d’intervention en cas d’anomalies sur le mouvement

• Vérifier que le fusible est correctement inséré et qu’il n’est pas brûlé. En cas de nécessité de remplacement, ouvrir le groupe d’éclairage et desserrer le porte-fusible visible sur la gauche du groupe moteur, en le remplaçant par un autre fusible ayant les mêmes caractéristiques (Réf. A).
• Vérifier que le corps de hotte est installé à niveau
• Vérifier que les quatre câbles sont tendus tous les quatre de la même manière. Si les actions précédentes n’ont pas résolu le problème, contacter le service après-vente.

Réglage de l’éclairage du corps de hotte Touche

Couleur Fonction Rouge

Noir Elle gère l’intensité de la couleur rouge. L'intensité augmente ou diminue à chaque pression sur la touche. Les limites maximums et minimums de l’intensité sont signalées par un clignotement bref de la couleur sélectionnée sur le lustre. Elle gère la vitesse du changement des couleurs lorsqu’on utilise les deux programmes de la touche 4. À chaque appui, la vitesse augmente ou diminue. La diminution est signalée par un clignotement bref. Pour les désactiver, appuyer sur la touche 6. Elle gère l’intensité de la couleur verte. L'intensité augmente ou diminue à chaque pression sur la touche. Les limites maximums et minimums de l’intensité sont signalées par un clignotement bref de la couleur sélectionnée sur le lustre. Elle gère les 2 programmes pour le changement des couleurs. Dégradé ou intermittent. Pour les désactiver, appuyer sur la touche 6. Elle gère l’intensité de la couleur bleue. L'intensité augmente ou diminue à chaque pression sur la touche. Les limites maximums et minimums de l’intensité sont signalées par un clignotement bref de la couleur sélectionnée sur le lustre. Éclairage On / Off Au début, sur On la couleur de la hotte est blanche. Vous pouvez la modifier à votre choix en augmentant ou en diminuant les intensités des couleurs avec les touches (1-3-5). Pour retourner à la situation de départ, augmenter au maximum l’intensité des 3 couleurs en intervenant sur les touches (1-3-5). En appuyant sur la touche pendant 3 secondes vous pouvez mémoriser la couleur actuellement programmée.
