KULLANIM KILAVUZU Arkea - 110.0255.506 FABER

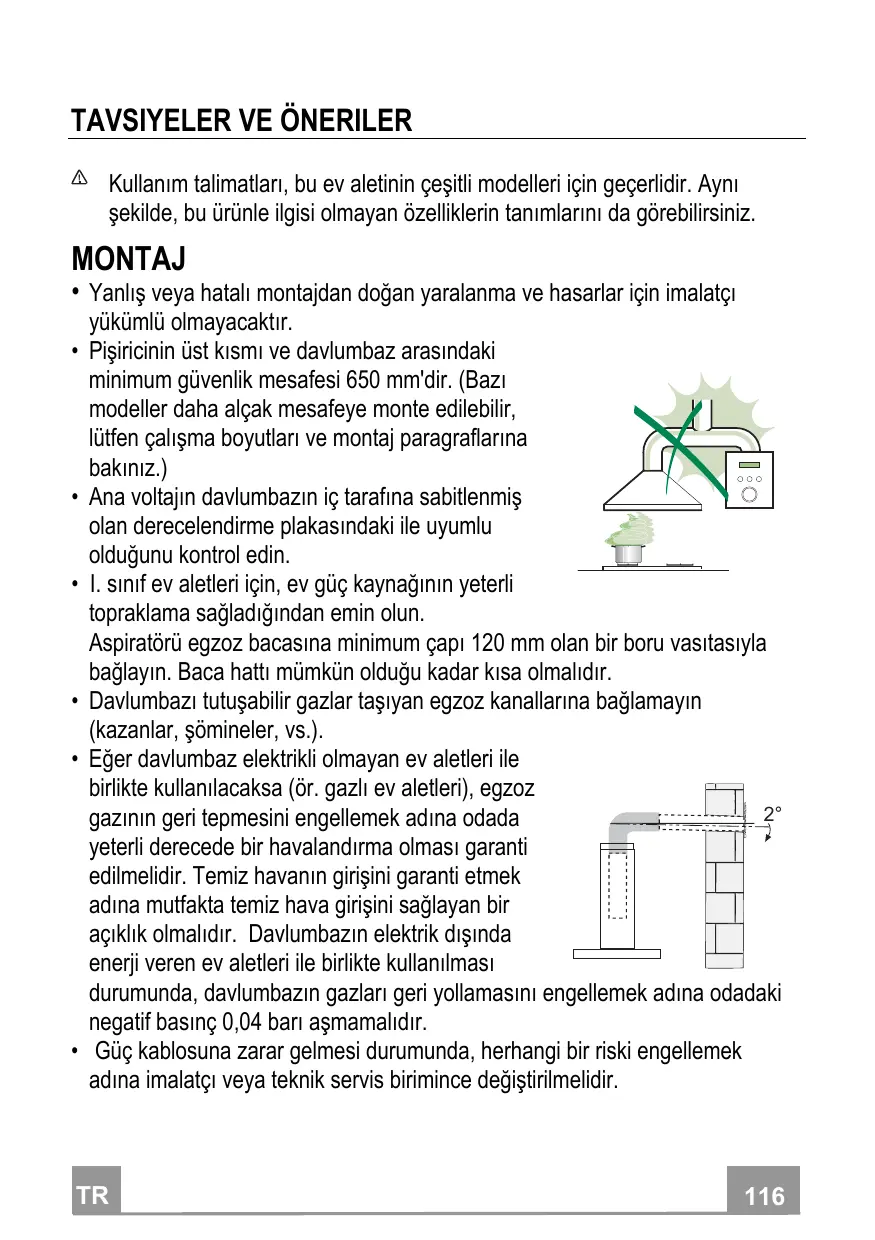

Kullanım talimatları, bu ev aletinin çeşitli modelleri için geçerlidir. Aynı şekilde, bu ürünle ilgisi olmayan özelliklerin tanımlarını da görebilirsiniz. MONTAJ

• Yanlış veya hatalı montajdan doğan yaralanma ve hasarlar için imalatçı

yükümlü olmayacaktır. Pişiricinin üst kısmı ve davlumbaz arasındaki minimum güvenlik mesafesi 650 mm'dir. (Bazı modeller daha alçak mesafeye monte edilebilir, lütfen çalışma boyutları ve montaj paragraflarına bakınız.) Ana voltajın davlumbazın iç tarafına sabitlenmiş olan derecelendirme plakasındaki ile uyumlu olduğunu kontrol edin.

I. sınıf ev aletleri için, ev güç kaynağının yeterli

topraklama sağladığından emin olun. Aspiratörü egzoz bacasına minimum çapı 120 mm olan bir boru vasıtasıyla bağlayın. Baca hattı mümkün olduğu kadar kısa olmalıdır. Davlumbazı tutuşabilir gazlar taşıyan egzoz kanallarına bağlamayın (kazanlar, şömineler, vs.). Eğer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazının geri tepmesini engellemek adına odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanın girişini garanti etmek adına mutfakta temiz hava girişini sağlayan bir açıklık olmalıdır. Davlumbazın elektrik dışında enerji veren ev aletleri ile birlikte kullanılması durumunda, davlumbazın gazları geri yollamasını engellemek adına odadaki negatif basınç 0,04 barı aşmamalıdır. Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adına imalatçı veya teknik servis birimince değiştirilmelidir.

• Gaz ocağının montaj talimatlarında yukarıda belirtilenden daha fazla bir mesafe belirtilmişse, buna dikkat edilmesi gerekir. Hava deşarjı ile ilgili yönetmeliklere uyulması gerekir.
• Davlumbazı desteklemek için sadece vida ve küçük parçalar kullanın. Uyarı: İşbu talimatlar uyarınca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikelerine yol açabilir.
• Davlumbazı, arasında en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasıtasıyla cereyana bağlayın. KULLANIM

• Davlumbaz mutfak kokularını gidermek adına ev kullanımı için

tasarlanmıştır. Davlumbazı asla tasarlandığı amaçlar haricinde kullanmayın. Davlumbaz çalışırken altında boşuna yanan yüksek ateş asla bırakmayın. Ateş yoğunluğunu sadece tencere altında kalacak ve yanlardan taşmadığından emin olacak şekilde ayarlayın. Fritözler kullanım esnasında sürekli izlenmelidir: fazla ısınmış yağ, ateş alabilir. Davlumbaz altında flambe yapmayınız; yangın riski. Bu ev aleti, 8 yaş üstü çocuklar ve fiziksel, duyusal veya akli yetersizliği olan veya tecrübe ve bilgi eksikliği olan kişilerce bu kişilerin güvenliğinden sorumlu olan kişilerin gözetimi altında veya ev aletinin kullanımı ile ilgili talimatlar kendilerine verildiği durumlarda kullanılabilir. Çocuklar, ev aleti ile oynamamalıdır. Temizleme ve bakım gözetimde olmadıklarında çocuklarca yapılmayacaktır.

• “ DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalar ısınabilir.” BAKIM

• Herhangi bir bakım işlemine başlamadan evvel ev aletini kapatın veya ana güç kaynağından fişini çekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veya değiştirin (Yangın tehlikesi).
• Yağ filtreleri her 2 ayda bir veya yoğun kullanım olması durumunda daha sık olarak temizlenmelidir ve bulaşık makinesinde yıkanabilirler.
• Aktif karbon filtresi yıkanabilir değildir, yeniden kullanılamaz ve her 4 ayda bir veya yoğun kullanım olması durumunda daha sık olarak değiştirilmelidir.
• "Temizliğin talimatlara uygun olarak yapılmadığı durumlarda yangın riski vardır."
• Davlumbazı nemli bir bez ve nötr sıvı deterjanla temizleyin. Ürün üstündeki veya paketindeki sembolü, bu ürünün evsel atık olarak değerlendirilmeyeceğinin göstergesidir. Elektrikli ve elektronik ekipmanın geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde bertaraf edildiğinden emin olarak, bu atık ürününün uygun olmayan şekilde işlenmesinden doğacak çevre ve insan sağlığı için potansiyel olumsuz sonuçların engellenmesine yardımcı olacaksınız. Bu ürünün geri dönüşümü ile ilgili daha detaylı bilgi için lütfen yerel yetkili ofisiniz, evsel atık bertaraf hizmeti veya ürünü satın aldığınız mağaza ile irtibata geçiniz.

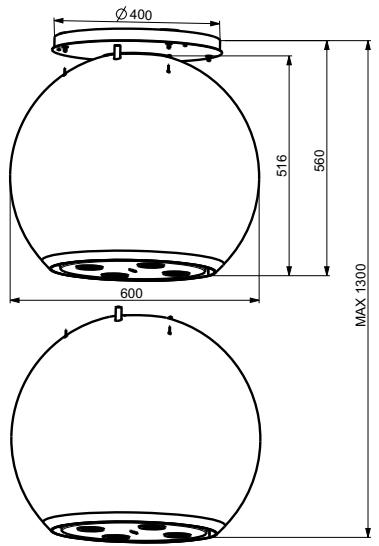

ÖZELLIKLER Boyutlar MAX 1300

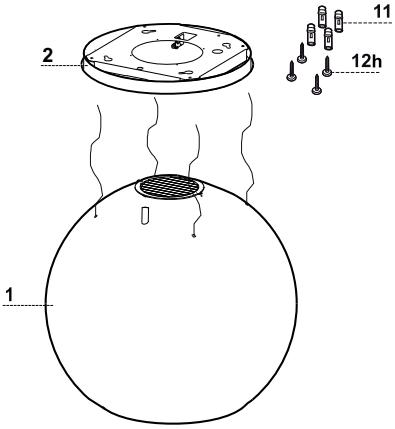

Parçalar Ref. Miktar Ürün Aksamı 1 Davlumbaz Gövdesi şunlardan oluşur: Kumandalar, Işıklar, Filtreler, Motor. 1 Davlumbaz destek plakası.

Ref. Miktar Kurulum Aksamı 4 Dübel ø 10 12a 4 Vida 4,2 x 44,4 Miktar Dokümantasyon 1 Kullanım Kitapçığı

MONTAJ Bu Davlumbaz bir Pişirme Düzleminin üzerinde (en az 650 mm) Tavana/Rafa monte edilmek üzere ve aşağıdaki şekilde tasarlanmıştır:

• Filtreli Sistem: Havayı içeride dolaştırır. Kurulum İşlem Sırası

Kurulum Hazırlığı Tavan/Raf Delme ve Montaj Destekleme Plakası Bağlantılar Davlumbaz Gövdesi Montajı Fonksiyon Kontrolü Ambalajların Bertaraf Edilmesi Kapak yuvası ve montaj için hazırlanması

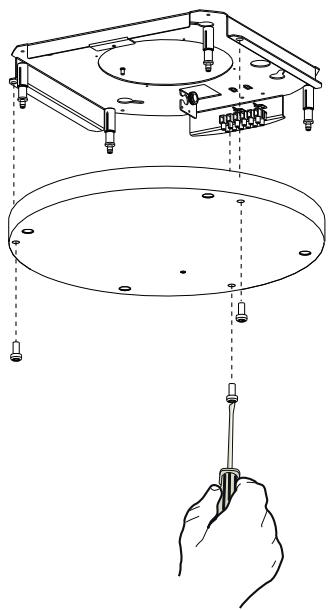

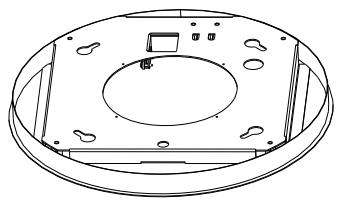

• Plakayı kapağına bağlayan vidaları sökün.
• Plakayı alın ve şekilde gösterildiği gibi doğru yönde yerleştirin.

Tavan/Raf Delme ve Montaj Plakası

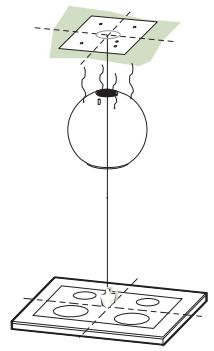

• Bir şakül yardımıyla Pişirme Düzleminin merkezini destek Tavanı/Rafı üzerinde işaretleyin.

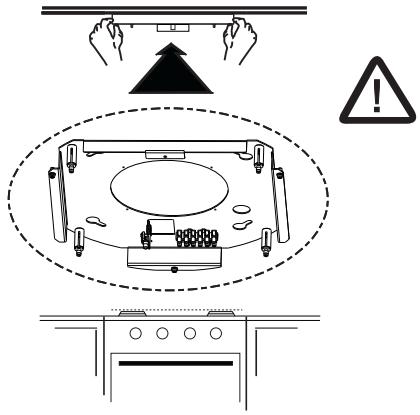

• Şekilde gösterildiği gibi doğru yönde yerleştirmeye özen göstererek Plakayı Tavana/Rafa dayayın.
• Plaka Deliklerinin merkezlerini işaretleyin.
• Aşağıdaki delikleri delin:
• Sağlam beton tavanda: kullanılan Beton Dübellerine göre.
• 20 mm'lik dayanıklı kalınlığa sahip hava odacıklı tuğla tavanda: ø 10 mm delik delin (hemen ürünle birlikte gelen Dübelleri 11 yerleştirin).
• Ahşap Kirişli Tavan: Kullanılan Ahşap Vidalarına göre (temin edilmez).
• 15 mm'lik dayanıklı kalınlığa sahip Ahşap Rafta: ø 7 mm delik delin.
• Güç kaynağı elektrik Kablo Geçişi: ø 10 mm delik delin.
• İki vidayı çaprazlama olarak ve tavana 4-5 mm mesafe bırakacak şekilde vidalayın:
• sağlam Beton için Beton Dübelleri ürünle birlikte temin edilmez.
• 20 mm dayanıklı kalınlığa sahip hava odacıklı Tuğla için Vidalar 12h ürünle birlikte temin edilir.
• Ahşap Kirişler için Ahşap Vidaları ürünle birlikte temin edilmez.
• Ahşap Raf için Rondelalı ve Somunlu Vidalar ürünle birlikte temin edilmez.

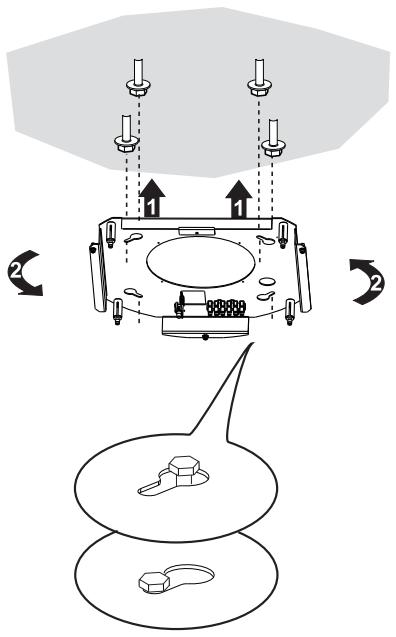

• Montaj plakasını kaldırın ve daha önceden tavana açılmış deliklere iki vidayı yerleştirin ve ayarlama deliğinin ortasına kadar çevirin. Dikkat: Plakanın yönü şekilde gösterildiği gibi olmalıdır.
• İki vidayı sıkın ve ürünle birlikte gelen diğer iki vidayı takın; vidaları iyice sıkmadan önce vidaların ayarlama deliğinin yuvasından dışarı çıkmamasına özen göstererek ve parçayı çevirerek ayarlama işlemlerini gerçekleştirebilirsiniz.
• Montaj işlemi gerek Davlumbazın ağırlığı, gerekse monte edildiği Aparatın olası yanal hareketlerinin neden olabileceği gerilimler açısından güvenli olmalıdır. Bu nedenle montaj sırasında Plakanın sabit olduğunun kontrol edilmesi gerekir.
• Tavanın, asma noktasında yeterli derecede sağlam olmadığı her durumda, kurulumu yapan kişi burayı uygun plakalarla ve dayanıklı demirlerle güçlendirmelidir.
• Tavandaki dengeleme plakasını kontrol ediniz.

DAVLUMBAZ-PLAKA KABLO BAĞLANTISI

NOT Kurulum işlemine geçmeden önce Davlumbazın bir destekle veya ikinci bir kişinin yardımıyla pişirme düzleminden en az 650 mm yüksekliğe kaldırılması gerekir. Lütfen boyut çiziminde gösterilen davlumbaz için gerekli en yüksek genişlemeyi aşmayın. Bu uygulama gereklidir çünkü Davlumbaz Kablolarının tavana monte edilmiş Plakaya yapıya ağır gelecek Davlumbaz ağırlığı olmaksızın bağlanması gerekir. 4 Kablonun montaj sistemi 3 parçadan oluşur:

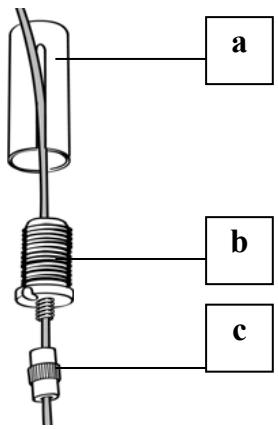

• Tavan Plakasına monte edilmiş dişli mandal (a).
• Ürünle birlikte gelen kablo tutucu vidalar (b).
• Ürünle birlikte gelen güvenlik topuzu (c).

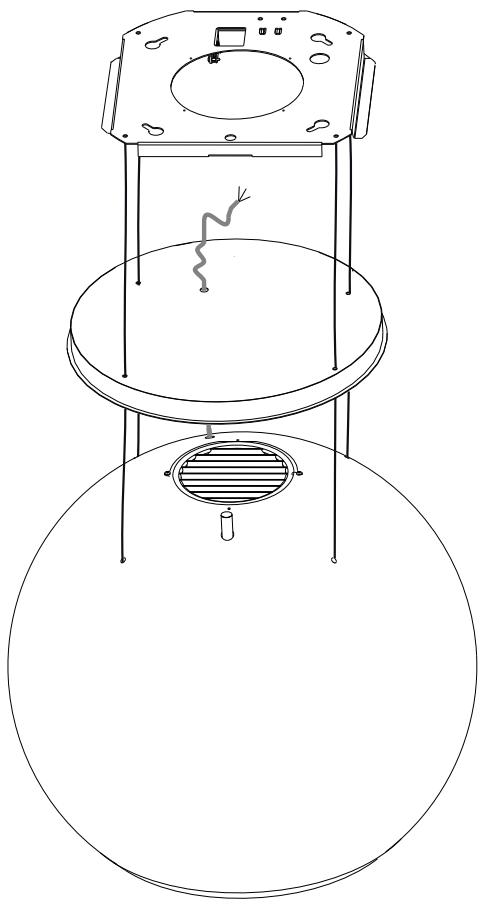

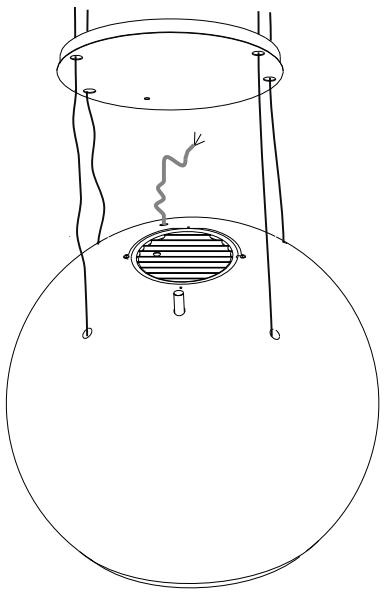

• Hattın tavana monte düzlemdeki ile aynı olduğundan emin olarak 4 kabloyu (Davlumbaz Gövdesine asılıdır) sökmeden önce Plaka Kaplamasının ilgili deliklerinden geçirin.

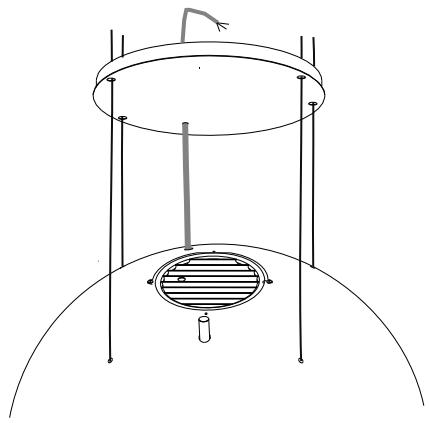

• Davlumbaz güç kablosunu kapaktaki deliğe geçirin. Dikkat: Güç kablosunu davlumbaza bağlayan kelepçeyi kırmayın veya çıkartmayın.

• Tavana monte edilmiş Plakanın yönüne dikkat edin (Plakanın hareket yolu sonu mandalının deliği Plaka Kaplamasında ve Davlumbaz gövdesinde bulunur).

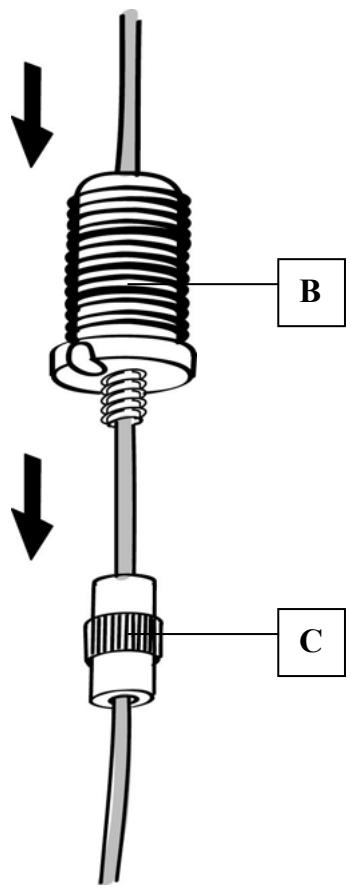

• Güvenlik topuzlarını (c) yukarı doğru dişlerle ilgili kablolara yerleştirin.
• Kablo sabitleme vidalarını (b) ilgili kablolara yerleştirin.

• Kabloları dişli Mandalların deliklerinden (a) geçirip, kablo tutucu Vidaları (b) Mandallara vidalayın.

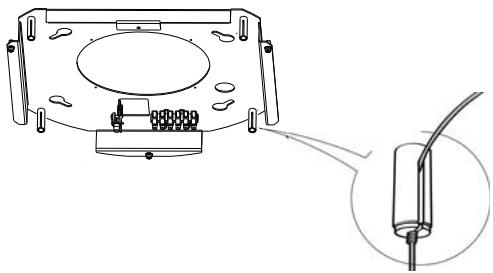

• İşlem tamamlandığında sonuç 4 Kablonun her biri için şekilde gösterildiği gibi olmalıdır.

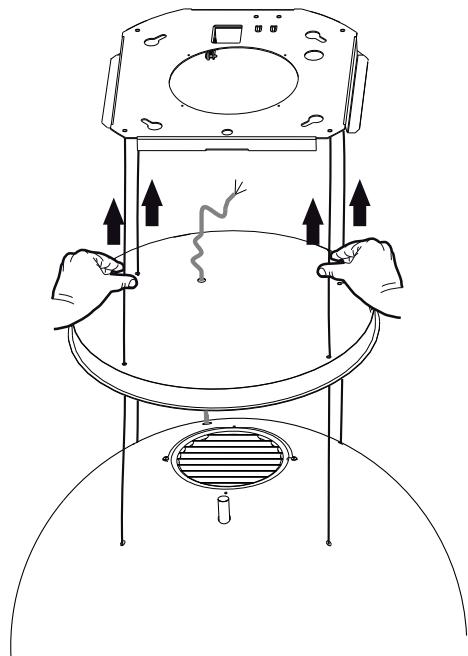

• Bu noktaya geldiğimizde 4 Kablonun hepsini Plakaya bağlamış oluruz. Kablo tutma Vidalarının içinden ve dişli Mandalların deliğinden dışarı doğru kaydıracak şekilde iterek Kabloları gerginleştirin. Kablo tutma Vidalarında içinden geçen kablonun bir yöne kaydırılmasına izin verirken diğer yöne kaydırılmasını engelleyen bir sistem bulunduğundan bunu yapabilirsiniz. Son dengeleme işlemini gerçekleştirmek için Kabloların tümünün aynı uzunlukta olmasına ve sol arka halatın diğerlerinden daha kısa gevşek olmamasına dikkat edin.

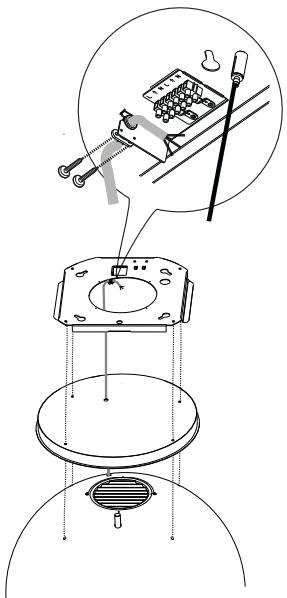

GÜÇ KABLOSUNUN MONTAJI

• Güç kablosunu gerginleştirin ve 2 vida ile monte edilmiş olan dili kullanarak plaka askısına sabitleyin.
• Daha ileride zarar görmesini önlemek için güç kablosunun üstüne geçirilmiş olan kauçuk halkayı yuvasına yerleştirin.
• Davlumbazı, en az 3 mm kontak açılmalı çift kutuplu anahtarla Şebeke Beslemesine bağlayın.
• Yağlanmaya Karşı Filtreleri çıkartın (Bkz. “Bakım” bölümü) ve besleme Kablosunun konektörünün Aspiratöre doğru şekilde bağlandığından emin olun.
• Bu noktada, güç kablosunu davlumbaz gövdesine sabitleyen kelepçeyi kesebiliriz.

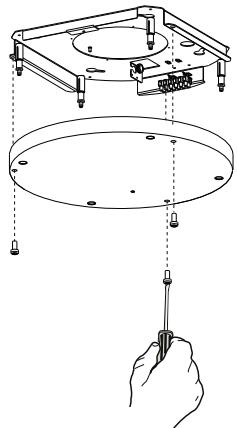

PLAKA KAPAĞININ MONTAJI

• Daha önce çıkarılmış olan vidalarla plaka kapağını vidalayın. FİLTRELİ SİSTEMDE HAVA ÇIKIŞI
• Aydınlatma Grubunu özel girintisinden çekerek açın.
• Yağ Filtresini çıkarın.
• Koku önleyici Karbon Filtrelerin bulunduğundan emin olun.

Tuş Fonksiyonu L Işıkları Açar/Kapatır. T1 Davlumbaz Aşağıda 2 saniye basılı tutulduğunda Davlumbazı kaldırır. Kısa süreli basıldığında Motoru Açar/Kapatır. Davlumbaz Yukarıda İlk basış: Davlumbaz alçalır. İkinci basış: Davlumbaz durur. Hareket durduğunda motor ikinci Hızda açılır.

Gösterge Yanar/Söner Söner/Söner Elektronik devre iki tip arıza algılar ve ilgili sinyali verir T1 Ledi Yavaş yavaş yanıp söner Hızlı hızlı yanıp söner Akım çekme eşiği aşılmış: Bu durumda aşırı yüklenme durumu olup olmadığı kontrol edilir, arıza tuş takımı üzerinde T1 ledinin her 2 saniyede bir yanıp sönmesiyle bildirilir. Davlumbazın hareketi sırasında hiçbir engel bulunmadığından emin olun. Bu sinyal yeni bir Davlumbaz açılma/kapanma komutuna kadar etkin kalır. Açılma aşamasında güvenlik mikro anahtarının müdahalesi: Güvenlik mikro anahtarının müdahale etmesi halinde bu arıza T1 ledinin hızlı hızlı (her 250ms'de bir) yanıp sönmesiyle bildirilir ve Davlumbazın hareket yolunun sonuna ulaştığını bildirir…….. Teknik Servisle bağlantı kurun! Bu arıza sırasında davlumbazın fonksiyonlarını (ışıklar ve motor) daima açabilirsiniz ve motor açık olduğunda T1 ledi yanıp sönmeye devam ederek arızanın hala devam ettiğini bildirir.

TELEKUMANDA Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk çinko-karbonlu LR03-AAA tipi standart alkalin pillerle çalışır (dahil değildir).

• Telekumandayı ısı kaynakları yakınında bırakmaynız.
• Pilleri çevreye atmayınız, bunlara ayrılmış çöp toplama kaplarına atınız. Kumanda panosu Tuş Fonksiyonu Gösterge Motor Açma/Kapatma.

Davlumbaz Kapalı: Bu tuşa kısa süre basıldığında davlumbaz alçalmaya başlar Bir daha basıldığında durur. Hareket durdurulduğunda motor 2. hız kademesinde açılır.

Davlumbaz Açık: 2 saniye basılı tutulduğunda yükselme hareketi başlar ve hareket yolunun sonunda durur. Basıldığında (kısa süreli) hareket durur (hareket yolunun sonuna gelmeden). - Daha da kısa süreli basıldığında motoru açar/kapatır. - 2 saniye basılı tutulduğunda yükselme hareketi başlar. Motor açıksa, önce motor durur, ardından hareket başlar.

Motor Hızının Düşürülmesi.

Motor Hızının Artırılması.

YOĞUN - Yalnızca davlumbaz aşağı inmiş halde ve gecikme veya 24h devrede olmadığında kullanılır. - Herhangi bir hızdayken Yoğun kademeyi başlatabilirsiniz. Kapatmak için aynı tuşa tekrar basmanız veya motor kapatmanız yeterlidir. - Yoğun hız kademesi 10 dakika sürelidir. 10 dakikanın sonunda sistem otomatik olarak daha önce ayarlanan hıza geri döner. Gecikme Fonksiyonuna kısa süreli basıldığında: Yalnızca Yoğun veya 24h seçenekleri devrede değilken kullanılabilir. 30 dakika sonra davlumbazın tamamen (motor+ışıklar) kapatılmasını devreye alır ve devreden çıkarır. Gecikme fonksiyonunu devre dışı bırakmak için aynı tuşa basın veya motoru kapatın. 24H Fonksiyonu 2 saniye basılı tutulduğunda: Yalnızca Yoğun veya Gecikme seçenekleri devrede değilken kullanılabilir. 24 saat boyunca her saatte 10 dakika çalıştırma fonksiyonunu devreye alır ve devre dışı bırakır. Süre dolduğunda devre dışı kalır. Motor tuşunun üzerinde bulunan led (davlumbaz kumandalarında) saniyede 2 saniyede bir yanıp söner. Davlumbazın Işıklarını Yakar/Söndürür.

Motor tuşunun üzerinde bulunan led (davlumbaz kumandalarında) saniyede 1 kez yanıp söner. Motor tuşunun üzerinde bulunan led (davlumbaz kumandalarında) saniyede 0,5 saniyede bir yanıp söner.

BAKIM Metal yağ filtresi Bulaşık makinesinde yıkanabilir, en azından yaklaşık her 2 aylık kullanımdan sonra veya daha sık yıkanması gerekir, özellikle yoğun kullanım içindir.

METAL YAĞ FİLTRESİ TEMİZLİĞİ

• Aydınlatma grubunu özel girintisinden çekerek açın
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Bükülmemesine özen gösterek emme panelini yıkayın ve kurmadan önce kurumasını bekleyin.
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Aydınlatma grubunu tekrar kapatın. Koku Önleyici Aktif Karbon Filtreler (Filtreli Sistem) Bu filtreler yıkanamaz ve tekrar kullanılamaz, yaklaşık her 4 aylık kullanımdan sonra veya daha sık yıkanması gerekir, özellikle yoğun kullanım içindir.

• Aydınlatma Grubunu açın.
• Yağ Filtresini çıkarın.
• Dolmuş olan aktif karbon koku önleyici filtreleri resimde gösterildiği şekilde (A) çıkarınız.
• Yeni Filtreleri belirtilen şekilde (B) takınız.
• Yağ Filtresini ve Aydınlatma Grubunu yerine takın.

Aydınlatma Dikkat: Bu cihazda EN 60825-1: 1994 + A1:2002 + A2:2001 normuna uygun olarak 1M sınıfı beyaz LED lamba kullanılmıştır; @439nm'de yayılan azami optik güç: 7µW. Optik aygıtlarla (dürbün, büyüteç....) doğrudan bakmayın.

• Değiştirmek için Teknik Servisle bağlantı kurun. ("Edinmek için teknik servisle bağlantı kurun").

Ek girdiler Davlumbaz gövdesinin ışıklandırılması Davlumbaz gövdesi ışığının renk ve yoğunluğunun ayarlanması mümkündür.

• Aydınlatma grubunu özel girintisinden çekerek açın.
• Etiketteki talimatları C takip ederek, klavye tuşlarını B kullanarak ışıklandırmayı ayarlayın.

Hareket arızası halinde uygulanacak prosedür

1. Sigortaların doğru şekilde yerleştirilmiş ve sağlam olup olmadığını kontrol edin,

değiştirmeniz gerekirse, aydınlatma grubunu açın ve sigorta yuvasının vidalarını sökerek aynı özelliklerdeki sigortalarla değiştirin (Ref.A).

2. Davlumbaz gövdesinin seviyesinin uygun olduğunu kontrol edin.

3. Dört halatın dördünün de aynı şekilde gergin olduğundan emin olun.

Yukarıdaki işlemler sorunu gidermezse, Teknik Servisle bağlantı kurun.

Davlumbaz gövdesinin ışıklandırma kontrolü

Renk Fonksiyon Kırmızı

Kırmızı rengin yoğunluğunu kontrol eder. Tuşa her basıldığında, yoğunluk artar veya azalır. Maksimum ve minimum yoğunluk, lambaderde seçili olan rengin kısa bir süre yanıp sönmesi ile belirtilir. Tuş 4'ün her iki programı da kullanıldığında, renk değişimlerinin hızını yönetir. Her seferinde hız yükselir veya azalır. Azalma, kısa yanıp sönme ile belirtilir.

6. Tuşa basılarak devreden çıkartılır.

Yeşil rengin yoğunluğunu kontrol eder. Tuşa her basıldığında, yoğunluk artar veya azalır. Maksimum ve minimum yoğunluk, lambaderde seçili olan rengin kısa bir süre yanıp sönmesi ile belirtilir. Renklerin değişmesi için 2 programı yönetir: Hızlı veya orta.

6. Tuşa basılarak devreden çıkartılır.

Mavi rengin yoğunluğunu kontrol eder. Tuşa her basıldığında, yoğunluk artar veya azalır. Maksimum ve minimum yoğunluk, lambaderde seçili olan rengin kısa bir süre yanıp sönmesi ile belirtilir. Siyah

Işık Açık / Kapalı Başlangıçta davlumbazın rengi beyazdır. Renk tuşlarının (1-3-5) yoğunluğunu arttırarak veya azaltarak seçiminizi değiştirebilirsiniz. Baştaki durum olan tüm 3 rengin yoğunluklarını maksimize etmek için tuşlar (1-3-5). Tuşa 3 saniye basılı tutarak, halihazırdaki renk durumunu kaydedebilirsiniz.
