GEBRUIKSAANWIJZING Arkea - 110.0255.506 FABER

De gebruiksaanwijzingen hebben betrekking op verschillende modellen van dit apparaat. Mogelijk vindt u dan ook beschrijvingen van aparte kenmerken die Niet over uw specifieke apparaat gaan.

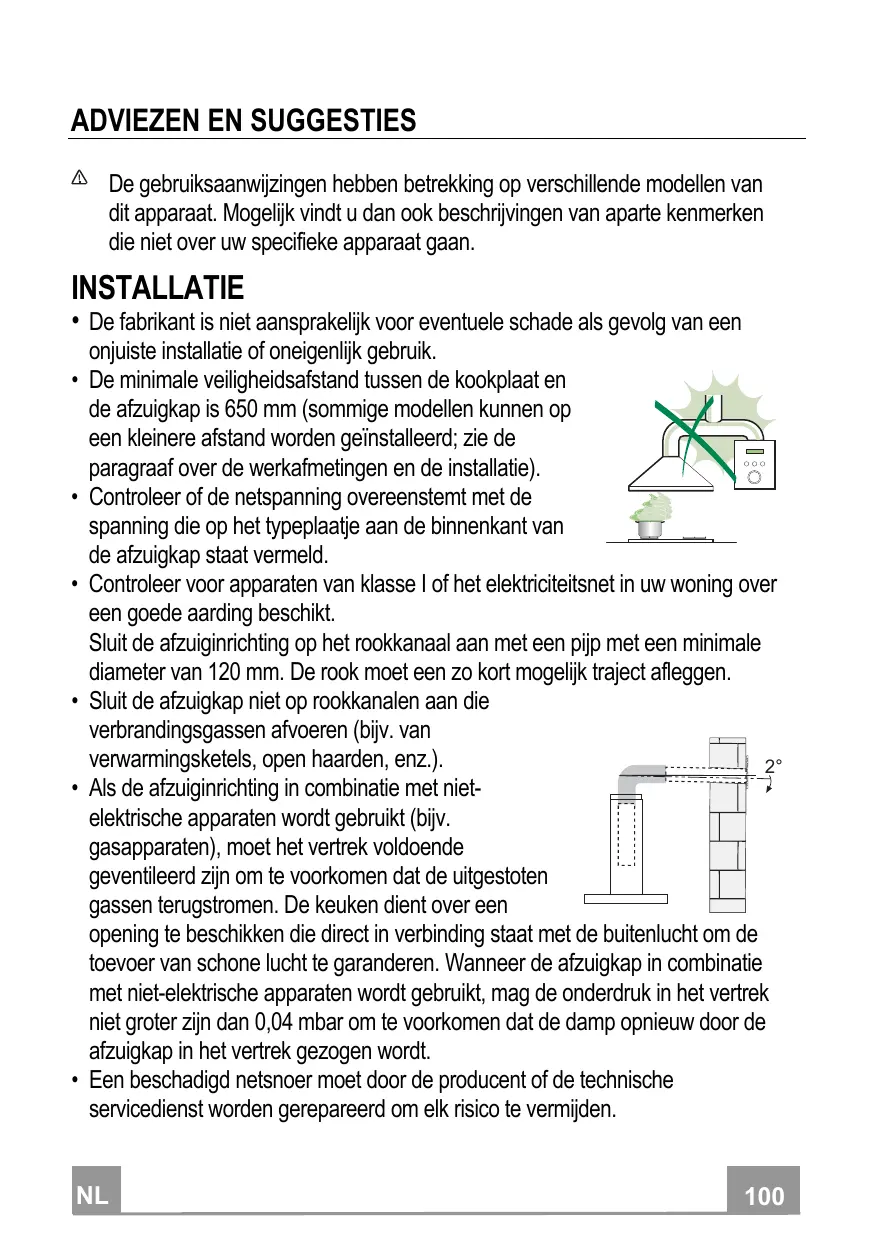

INSTALLATIE

• De fabrikant is nicht aansprakelijk voor eventuele schade als gevolg van een onjuiste installmentie of oneigenlijk gebruik.
• De minimale veiligheidsafstand:tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen konnen op een Kleinere afstand worden geinstalleerd;zie de paragraaf over de werkafmetingen en de installment).
• Controller of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Controller voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aardig beschikt.

Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook要去 een zo kort möglichktraject afleggen.

• Sluit de afzuigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuiiginrichting in combinatie met nietelektrische apparaten worden gebrukt (bijv. gasapparaten),要去 het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een

opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanner de afzuigkap in combinatie met Niet-elektrische apparaten worden gebruikt, mag de onderdruk in het vertrek Niet groter+zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen worden.

• Een beschadigd netsnoer要去 door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden.

• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht要去 worden genomen dan hierboven is aangegeven, dan要去 waar rekening mee worden gehouden. Alle regels voor de luchtafvoer要去en in acht worden genomen.
• Gebruik alleen schroeven enkleine onderdelen die geschikt zichn voor de afzuigkap.

Waarschuwing: indien de schroeven en bevestigingsystemen nicht volgens\ deze aanwijzingen worden geinstalleerd, bestaat het gevaar voor elektrische\ schokken.

• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand:tussen de contacten van minstens 3mm

GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap.
• Regel de vlammen.altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannen tijdens het gebruik: de oververhitte olie zou vlam+kunnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder dan 8aar en door personen met een

lichamelijke, zintuiglijke of geestelijkbeperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zich over een veilig gebruik van het apparaat en de bevaren die ermee samenhagen. Zorg ervoor dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen Niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• “LET OP:ijdens het gebruik van de kooktoestellen+kennen de toegankelijkdelen erg heet worden”.

ONDERHOUD

• Schakel het apparaat UIT of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden UIT te voeren.
• De filters reinigen en/vervangen na de aangegevenijdspperiode (brandgevaar).
• De vetfilters要去en om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze können in de afwasmachine worden gewassen.
• Het actieve koolstofffilter is nicht afwasbaar of regenererbaar en要去en ongeveer om de 4 maanden worden verrangen, of vaker bij zeer intensief gebruik.
• 'Er bestaat brandgevaar als de reiniging nicht volgens de voorschriften worden uitgevoerd.'
• Maak de afzuigkap schoon met een vochtige doek en een mild vloeijaar schoonmaakmiddel.

Het symbol op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het moetECHteraar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden+kunnen voordoen in geval van verkeerde afvalbehandeling. Neem vooreer details over het recylen van dit product contact op met uw gemeente, deplaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

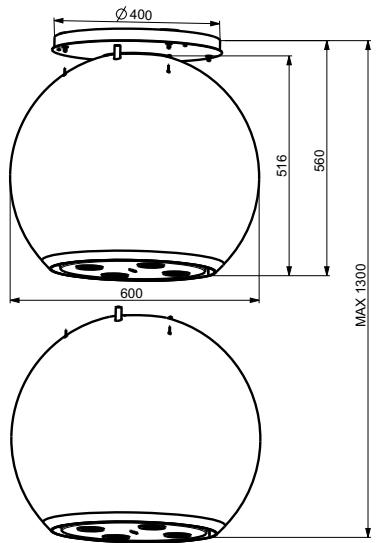

Buitenafmetingen

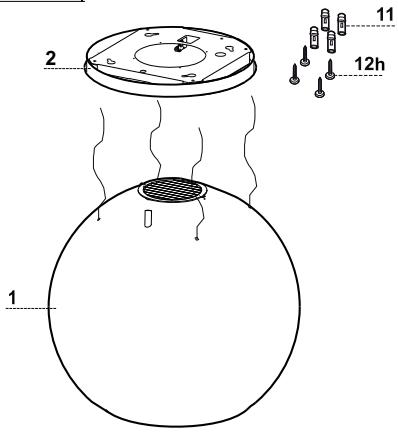

Onderdelen (Model Zoom)

Ref.	Aantal	Onderdelen van het apparaat
1	1	Afzuigkap met: Bedieningen, verlichting, filters, motor.
2	1	Stunplaat afzuigkap.
Ref.		Installieonderdelen
11	4	Pluggen ø 10
12h	4	Schroeven 4,2 x 44,4
	Aantal	Documentatie
	1	Instructieboekje

Deze afzuigkap kan in de volgende uitvoeringen aan het plafond/de draagconsole boven een eiland-kookplaat (min. 650~mm ) worden geinstalleerd:

• Model met luchtcirculatie: interne recirculatie.

Volgorde van de installmentgewerkzamheden

• Voorbereiden van de installmentie
• Gaten boren in het plafond/de draagconsole en bevestiging steunplaat
  Aansluitingen
• Montage van de afzuigkap
• Controle van de werkking
• Verwerking van het verpakkingsafval

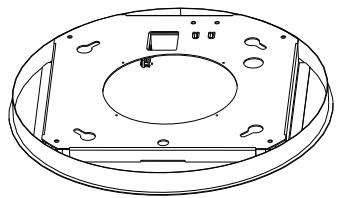

Opening van deplaat en Voorbereiding voor de montage

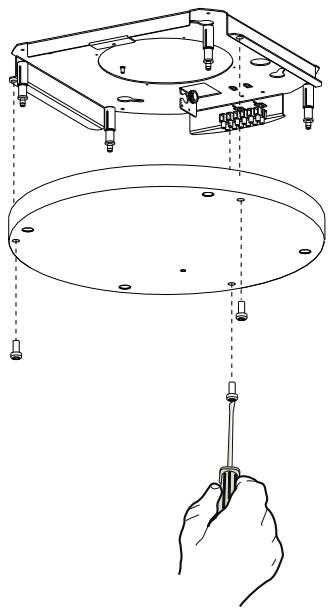

• Draai de schroeven los die deplaat aan de afdekking bevestigen.
• Neem de planta vast enplaats hem in de juiste richting, zoals in de afbeelding is weergegeven.

Gaten boren in het plafond/de draagconsole en bevestiging plaat

GATEN BOREN IN HET PLAFOND/DE DRAAGCONSOLE

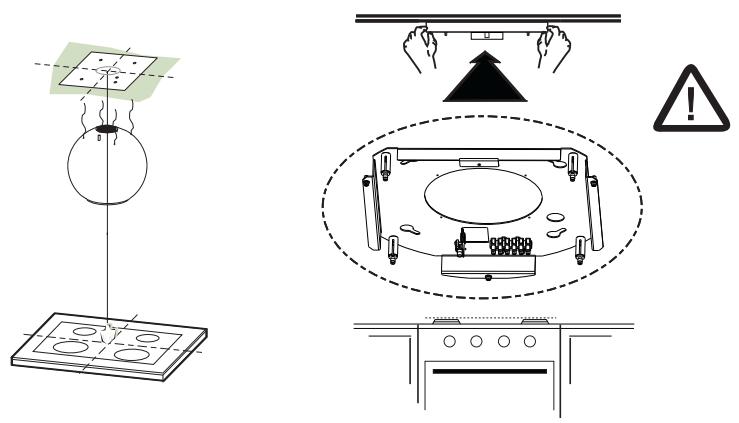

• Bepaal met behulp van een paslood het middelpunt van de kookplaat en kruis dit aan op het plafond/de draagconsole.
• Zet de planta gegen het plafond/de draagconsole. Plaats hem in de juiste richting, zoals in de afbeelding is weergegeven.
  Kruis het midden van de gaten van de staat aan.

• Boor de volgende punten:

• Plafond van massief beton: afhankelijk van gebruekte betonpluggen.

• Bakstenen plafond met luchtkamer, met een stevige dikte van 20mm : boor een gat van 10mm (plaats onmiddelijk de bijgeleverde pluggen 11).
• Plafond met houten balken: afhankelijk van de gebruekte houtschroeven (niet bijgeleverd).
• Houten draagconsole, met een stevige dikte van 15mm : boor gaten van 7mm .

• Doorvoer van netsnoer: boor gaten van 010mm

• Draai wee schroeven kruislings aan en LAST 4 - 5mm afstand van het plafond over:

• voor massief beton, betonpluggen, Niet-bijgeleverd.

• voor bakstenen met luchtkamer, met een stevige dikte van ongeveer 20mm , schroeven 12h, bijgeberverd.
• voor houten balken, houtschroeven, Niet bijgeleverd.
• voor houten draagconsole, schroeven met sluistringen en moeren, Niet-bijgeleverd.

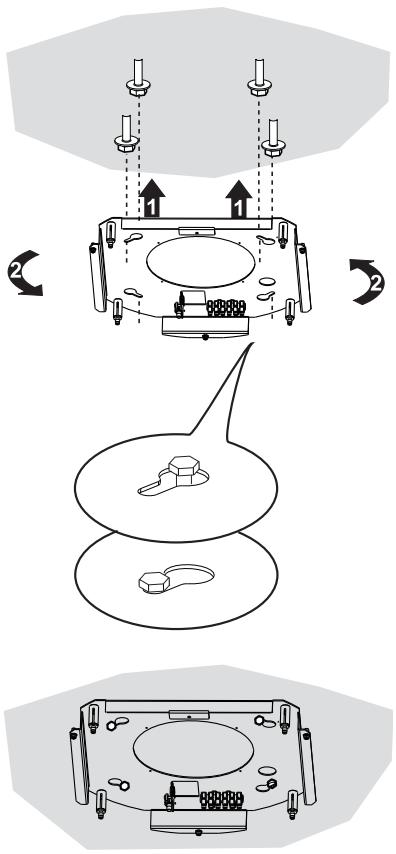

BEVESTIGING VAN DE PLAAT

• Til de bevestigingsplaat op en haak de twee erder aan het plafond bevestigde schroeven in de gaten en draai tot het midden van het stelgat.

Let op: de plaat moet de richting hebben die in de afbeelding is weergegeven

• Haal de twee schroeven aan en draai de andere twee bijgeleverde schroeven aan; voordat u de schroeven definitief aanhaalt, kut u het onderdeel afstellen door het te draaien. Let er waar bij op dat de schroeven Niet uit de zitting van het stelgat raken.
• Het onderdeel moet veilig worden bevestigd, zowel met betrekking tot het gewicht van de kap als wat betreft de belastingen door toevalige duwbewegingen gegen de zichkant van het gemonteerde apparaat. Controller en de bevestiging of de planta stevig vast zit.
• In alle gevallen waarin het plafond bij het ophangpunt Niet stevig genoeg is, moet de installmenter dit verstevigen met geschikte platen en contraplaten die aan structureel stevig delen+zijn bevestigd.
• Controller of de planta waterpas aan het plafond is bevestigd.

AANSLUITING VAN DE KABELS AFZUIGKAP-PLAAT

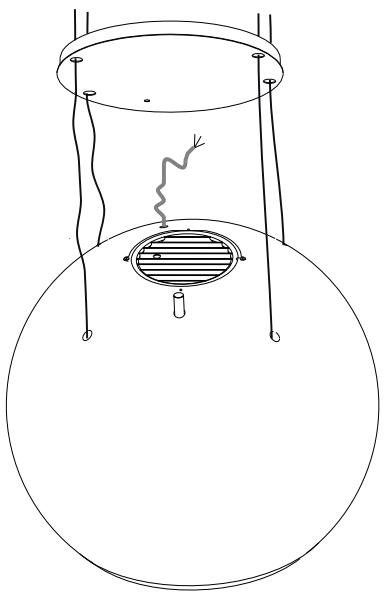

NB Voordat u tot installmente overgaat,要去 de afzuiigkap met behulp van een steun of een tweede persoon op een hoogte van minstens 650~mm van de kookplaat worden gebracht. Let erop de maximale uitschuiflengte van de afzuiigkap die in de dimensietekening is aangegeven Niet te overschrijden.
Dit is essentieel, waar dat de kabels van de afzuiigkap aan de plaat op het plafond moodzakte- lijkerwijs要去en worden aangesloten zonder dat het gewicht van de afzuiigkap de structuur belast.

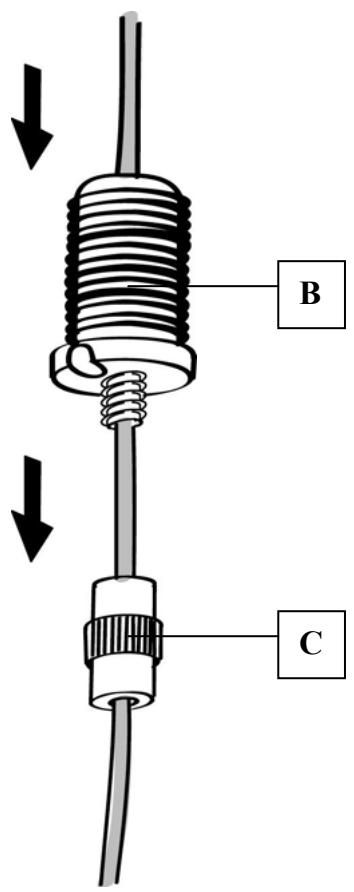

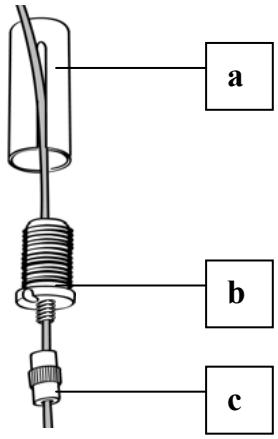

Het bevestigingsystem van de 4 kabels bestaatuit 3 delen:

• Aanslagpen met schroefdraad (a) die al op de plafondplaat is gemonteerd.
• Bijgeleverde kabelklembout (b).
• Bijgeleverde veiligheidsknop (c).

• Voer het netsnoer van de afzuigkap door het gat in de afdekking.

Let op: breek of verwijder de klem die het netsnoer aan de afzuigkap bevestigt Niet

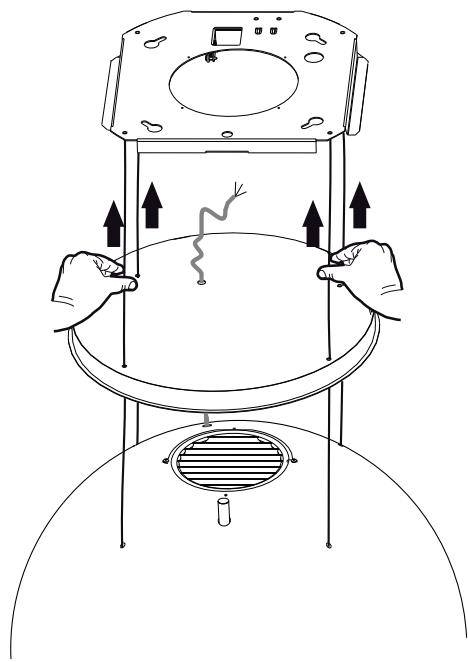

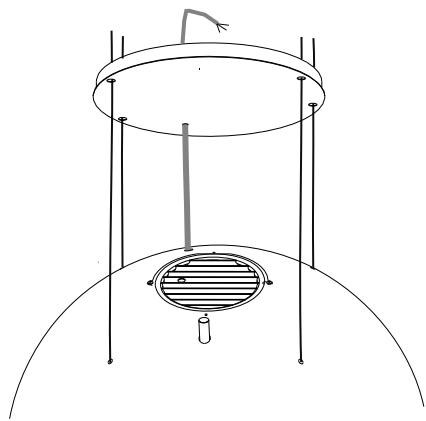

• Voer de 4 kabels (die aan de afzuigkap vastgemaakt zijn) door de gaten van de eerder gedemonteerde plaatafdekking en let erop dat de richting bezelfde is als deplaat die aan het plafond is vastgemaakt.

• Let op de richting van de planta die aan het plafond is bevestigd (de aanslagpen van de planta要去 samenvallen met een gat op de plantaafdekking en op de afzuiqkap).

• Breng de veiligheidsknoppen (c) op de kabels aan met het schroefdraad maar boven gericht.

• Breng de kabelklembouten (b) op de kabels aan.

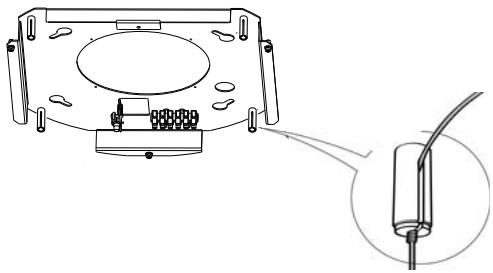

• Voer de kabels door de gleuven van de aanslagpennen met schroefdraad (a) en draai de kabelklembouten (b) in de aanslapennen aan.

• Hierna要去 het resultaat voor alle 4 de kabelsং zoals op de afbeelding is weergegeven.

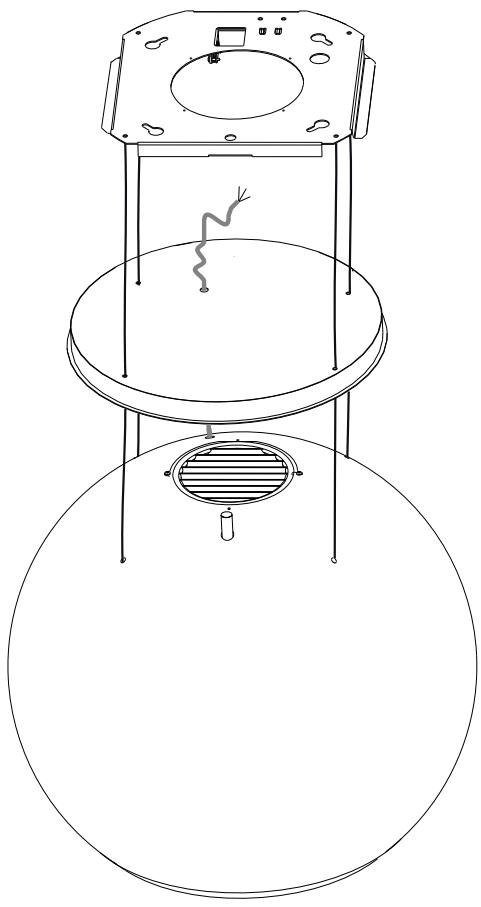

• Nu zijn alle 4 de kabels op deplaat aangesloten.

Span de kabels door ze omhoog te duwen, zodate ze door de kabelklembout lopen en uit de gleuf van de aanslagpen met schroefdraadkommen.

Dit is möglichk, sondern de kabelklembout een systeme haeft dat ervoor zorgt dat de kabel slechts in een richting door de bout kan lopen, sondern de beweging in de andere richting worden geblokkeerd.

Let erop dat de kabels allemaaldezelfde lengte hebben voor een gemakkelijke uitlijning. Bovendien mag de kabel linksvoortiet losser gespannen zichn dan de anderen.

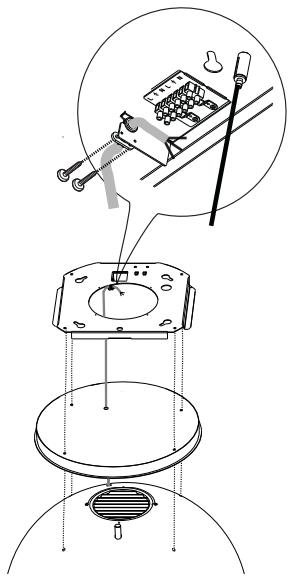

BEVESTIGING VAN HET NETSNOER

• Span het netsnoer en bevestig het aan de beugel op de plafondplaat met behulp van het lipje dat al met 2 schroeven is gemonteerd.
• Klem de rubber kabeldoorvoer die al op het netsnoer is geplaatst in de gleuf om toekomstige schade te voorkomen.
• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar ertussen met een opening:tussen de contacten van minstens 3mm
• Verwijder de vetfilters (zie par. 'Onderhoud') en controllerer of de stekker van het netsnoer correct in de aansluiting van de afzuiginrichting is gestoken.
• Nu sunt u de klemband die het netsnoer aan de afzuigkap blokkeert doorknippen.

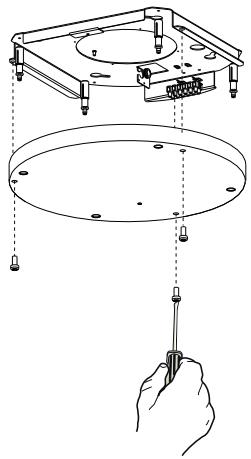

MONTAGE VAN DE PLAATAFDEKKING

• Schroef de afdekking wee aan deplaat vast met de 4 erder verwijderde schroeven.

LUCHTAFVOER MODEL MET LUCHTCIRCULATIE

• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het vetfilter.
• Controller of er geurfilters met actieve koolstof aanwezig়.

Bedieningspaneel

Toets	Functie	Display
L	Schakelt de lichten in/uit.	-
T1	Afzuigkap omlaag Als deze toets 2 seconden worden ingedrukt, gaat de afzuigkap omhoog. Bij een korte druk op de toets: aan-uit motor.	Aan/Uit
	Afzuigkap omhoog Eerste druk: de afzuigkap daalt. Tweede druk: stop afzuigkap. Nadat de beweging gestopt is, worden de motor op de tweede snelheid ingeschakeld.	Uit/Uit

De elektronica herkent twee soorten storingen en geeft het bijbehorende signaal

Led T1
Langzaam knipperen	De maximale stroomopname is overschreten: in geval van overbelasting worden de storing gesignaleerd doordat de led T1 op het toetsenbord om de 2 seconden gaat knipperen. Controller of de af-zuigkap Niet in zijn beweging gehinderd worden. Deze signalering blijft actief tot opnieuw de opening/sluiting van de afzuigkap worden bediend.
Snel knipperen	Tussenkomst van de veiligheidsmicroschakelaar tijdens de opening: bij tussenkomst van de veiligheidsmicroschakelaar worden de storing gesignaleerd door de led T1, die snel knippert (om de 250 ms). Dit betekent dat de afzuigkap tot voorbij de aanslag is gegaan...... Neem contact op met de technische servicedienst! Tijdens deze storing+zijn de functies van de afzuigkap (lichten en motor) nog steeds toegankelijk en bij ingeschakelde motor blijft de led T1 knipperen om aan te Geven dat de storing nog steeds aanwezig is.

AFSTANDSBEDIERING

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standardtypel LR03-AAA (niet inbegrepen).

• Bewaar de afstandsbediening Niet in de buurt van warmte-bronnen.
• De batterijen mogen na gebruik nicht in het milieu terechtkomen, gooi ze in de hiervoord bestemde afvalbakken.

Bedieningspaneel

Toets	Functie	Display
	De motor wordt in- of uitgeschakeld.	-
	Gesloten afzuigkap: - Bij een korte druk op de toets begint de afzuigkap te dalen - Bij een volgende druk stopt de kap. Als de beweging gestoet is, worden de motor op de 2e snelheid ingeschakeld.	-
	Afzuigkap open: - Als 2 seconden op deze toets wordt gedrukt, worden de stijgende beweging weein ingeschakld die met de aanslag wordt gestoet. - Door er (kort) op te drukken stopt de beweging (voor de aanslag). - Door nogmaals kort te drukken: aan-uit motor. - Als de toets 2 seconden ingedrukt wordt gehouden, worden de stijgende beweging ingeschakeld. - Als de motor ingeschakeld is, stopt eerst de motor en daarna wordt de beweging gestart.	-
-	Verlaagt de snelheid van de motor.	-
+	Verhoogt de snelheid van de motor.	-
①	HOGE SNELHEID - Kan alleen bij ingeschakdelde kap geactiveerd worden en als delay of 24h Niet actief+zijn. - Schakelt de hoge snelheid vanuit elke snelheid in. Druk opnieuw op bezelfde toets of schakel de motor uit, om de functie uit te schaken. - De hoge snelheid is ingesteld op 10 minutes. Na 10 minutes keert het system automatisch terug maar de erder ingesteld snelheid.	De led op de motoroets (van de bedieningstoetsen van de kap) knippert 1 maal per se-conde.
	Korte druk Delay-functie: Deze fungtie kan alleen geactiveerd worden als de hoge snelheid of 24h Niet actief+zijn. Schakelt de tote tota stopmodus van de afzuigkap na 30 minutes in (motor+verlichting): om de Delay-functie uit te schaken kunt u opnieuw op bezelfde toets drukken de motor uitschaken.	De led op de motoroets (van de bedieningstoetsen van de kap) knippert om de 0,5 secon-de.
	Ingedrukt gedurende 2 sec 24H-functie: Deze fungtie kan alleen geactiveerd worden als de hoge snelheid of Delay Niet actief+zijn. Schakelt de 24h-functie elk uur 10 minutes in gedurende 24 uur. Na deleze tijd wordt de functie uitgeschakeld.	De led op de motoroets (van de bedieningstoetsen van de kap) knippert om de 2 secon-den.
	Schakelt de verlichting van de afzuigkap in/uit.	-

Metalen vetfilter

Het vetfilter kan in de vaatwasser worden gewassen en moeten minstens ongeveer iedere 2 maanden worden gewassen, of vaker bij veelvuldig gebruik.

REINIGEN VAN HET METALEN VETFILTER

• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het filter door het maar de achterkant van de unit te duwen en tegelijktijd waar beneden te trekken.
• Was het filter zichonder het te buigen en LAST het drogen alvorens het werk te monteren.
• Monteer het filter waar en houd de handgreep waar bij het zichtbare deel aan de buitenkant.
• Sluit de verlichtingsunit weir.

Geurfilters met actieve koolstof (Model met luchtcirculatie)

Het filter kan nicht worden gewassen of geregenereerd en moet ongeveer om de 4 maanden worden verrangen, of vaker bij veelvuldig gebruik.

VERVANGING

• Open de verlichtingsunit.
• Verwijder de vetfilter.
• Verwijder de verzadigde geurfilters met actieve koolestof zoals aangegeven (A).
• Monteer de nouvelle filters Zoals aangegeven (B).
• Monteer het vetfilter en de verlichtingsunit waar.

Verlichting

Let op: dit apparaat is voorzien van een wit ledlampje van de klasse 1 M volgens de norm EN 60825-1: 1994 + A1:2002 + A2:2001; maximaal uitgestraald optisch vermogen bij 439~nm .. 7 W . Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.

• Neem voor de verranging contact op met de klantenservice. ('Wend u voor de aankoop tot de klantenservice').

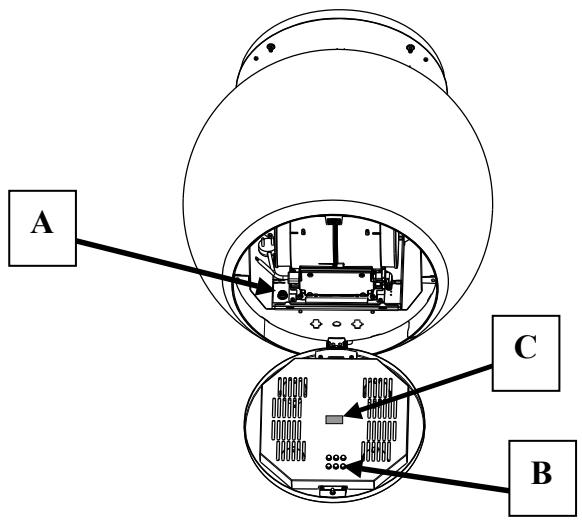

Verlichting van de afzuigkap

De kleur en de sterkte van de verlichting van de afzuigkap konnen worden afgesteld

• Open de verlichtingsunit door aan de groef te trekken.
• Stel de verlichting af met de knoppen van het toetsenbord B volgens de aanwijzingen op etiket C.

Handelingsprocedure bij storingen van de beweging

1. Controller of de zekering correct ingeschakeld en Niet doorgebrand is. Open voor een eventuele verranging de verlichtingsunit en draai de zekeringhouder los. Vervang hem door een exemplaar metdezelfde eigenschappen (ref. A).
2. Controller of de afzuigkap waterpas is geinstalleerd.
3. Controller of de vier kabels allemaal opdezelfde manier gespannen zijn.

Als bovenstaande handelingen het probleem Niet hebben opgelost, neem dan contact op met de klantenservice.

Toets	Kleur	Functie
1	Rood	Regelt de Lichtsterkte van de rode kleur. De Lichtsterkte neemt toe als de toets ingedrukt worden of af bij elke druk. De voor de lamp geselecteerde kleur knippert kort om de maximale en minimale lichtsterkte aan te given.
2	Zwart	Regelt de slelheid van de kleurverandering bij gebruik van beiden programme's van toets 4. Bij elke druk neemt de slelheid toe of af. De slelheidsafname worden gesignaleerd door een korte knippering. De programma's worden uitgeschakeld met een druk op toets 6.
3	Groen	Regelt de Lichtsterkte van de groene kleur. De Lichtsterkte neemt toe als de toets ingedrukt worden of af bij elke druk. De voor de lamp geselecteerde kleur knippert kort om de maximale en minimale lichtsterkte aan te given.
4	Zwart	Regelt de 2 programme's voor de kleurverandering: In elkaar overlopend of Afwisseland. De programma's worden uitgeschakeld met een druk op toets 6.
5	Blauw	Regelt de Lichtsterkte van de blauwe kleur. De Lichtsterkte neemt toe als de toets ingedrukt worden of af bij elke druk. De voor de lamp geselecteerde kleur knippert kort om de maximale en minimale lichtsterkte aan te given.
6	Zwart	On - Off Verlichting Aanvankelijk is de kleur van de afzuigkap bij On wit. Dit kan় wens gewijzigd worden door de sterkte van de kleuren met de toetsen (1-3-5) toe of af te soften nemen. Om় de beginsituatie terug te keren, verhoojt u de lichtsterkte van alle 3 de kleuren tot het maximum met de toetsen (1-3-5). Door 3 seconden op de toets te drukken kan de huidig ingestelde kleur in het geheugen worden opgeslagen.
