Type	Open haard (inbouw)
Merk	Faber
Model	Clear
Brandstof	Aardgas (G20) of propaan (ombouwset nodig)
Gasaansluiting	∅15 mm, met afsluitkraan
Elektrische aansluiting	230 VAC, 50 Hz (adapter optioneel)
Vermogen (indicatie)	Ca. 5-10 kW (raadpleeg kenplaat)
Rendement (indicatie)	Ca. 75%
Afvoersysteem	Concentrisch (Ø100/150 mm), max. 12 m
Uitmonding	Door gevel of dak, min. 0,5 m van obstakels
Boezem	Onbrandbaar materiaal, ventilatie 200 cm²
Glas	Keramisch, verwijderbaar (zuignappen meegeleverd)
Decoratiemateriaal	Houtset (vlak- of logbrander) of kiezel
Hoogteverstelling	Stelpoten (uitschuifbaar en nauwkeurig)
Bediening	Afstandsbediening met ontvanger
CE-markering	Ja
Veiligheid	Oppervlakten >100°C, min. 0,5 m tot brandbaar
Onderhoud	Jaarlijks door erkende installateur
Garantie	Raadpleeg fabrikant

Veelgestelde vragen - Clear FABER

Hoe installeer ik de Faber Clear correct?

De installatie moet worden uitgevoerd door een gekwalificeerde installateur. Volg het installatievoorschrift: zorg voor een onbrandbare boezem, ventilatie (200 cm²), een gasaansluiting van ∅15 mm met afsluitkraan, en een concentrische afvoer. Start altijd met 1 meter verticaal en gebruik door Faber voorgeschreven materialen.

Kan ik propaan gebruiken in plaats van aardgas?

Ja, het toestel kan worden omgebouwd naar propaan. Neem hiervoor contact op met uw leverancier en bestel de juiste branderunit. Vermeld altijd het type en serienummer van het toestel.

Hoe reinig ik het glas van de haard?

Gebruik een droge doek voor lichte aanslag. Voor hardnekkig vuil kunt u keramische kookplaat reiniger gebruiken. Vermijd vingerafdrukken: deze branden in en zijn niet meer te verwijderen.

Wat is de maximale lengte van het rookgasafvoerkanaal?

De maximale totale schoorsteenlengte is 12 meter. Horizontale delen tellen mee, inclusief bochten (90° = 2 m, 45° = 1 m). Gebruik de stuwentabel in de handleiding om de juiste stuw te bepalen.

Hoe vaak moet onderhoud worden uitgevoerd?

Jaarlijks door een erkende installateur. Controleer en reinig de waakvlam, brander, verbrandingskamer, glas en uitlaat. Vervang bij LPG de branderdeken en eventueel de chips/embers.

Waarom moet de boezem worden geventileerd?

De boezem moet een ventilatieopening hebben van minimaal 200 cm² om overtollige warmte en vocht af te voeren. Dit voorkomt verkleuring en scheuren in de afwerking.

Wat doe ik als ik een gaslek vermoed?

Sluit onmiddellijk de gasafsluitkraan en ventileer de ruimte. Gebruik geen open vuur of elektrische schakelaars. Laat het lek controleren door een installateur met een gaslekzoeker.

Hoe vervang ik de batterijen van de afstandsbediening?

Open het batterijvak van de afstandsbediening en vervang de oude batterijen door nieuwe (type AAA). Zorg dat de ontvanger correct is ingeregeld volgens de handleiding.

Welk decoratiemateriaal mag ik gebruiken?

Gebruik alleen de meegeleverde houtset (vlak- of logbrander) of kiezels. Voeg geen extra materiaal toe; dit kan de waakvlam blokkeren of het vlammenbeeld verstoren.

Hoe stel ik de vlamhoogte in?

De vlamhoogte wordt geregeld via de afstandsbediening. Zet de haard op volstand en laat deze 20 minuten branden. Controleer het vlammenbeeld: bij een blauwe vlam kan er sprake zijn van lekkage of verkeerde stuw.

GEBRUIKSAANWIJZING Clear FABER

Installatievoorschrift

1 Inleiding....6
2 Veiligheidsaanwijzingen. 6
3 Installatie eisen....7

3.1 Haard....7
3.2 Boezem 7
3.3 Eisen afvoerkanaal en uitmondingen.... 7
3.4 Uitmondingen....8
3.5 Bestaande schoorsteen....8

4 Voorbereiding en installatie instructie.... 9

4.1 Gasaansluiting 9
4.2 Elektrische aansluiting 9
4.3 Voorbereiding van de haard 9
4.4 Plaatsen van de haard....9
4.5 Monteren van de rookgas afvoermaterialen 10
4.6 Boezem bouwen....10
4.7 Boezem 10
4.8 Frameless.... 10
4.9 Schouw....10

5 glas uitnemen 11
6 Plaatsen van het decoratiemateriaal.... 11

6.1 Houtset flatburner 11
6.2 Houtset logburner....12
6.3 Kiezels flatburner 12

7 Controle van de installatie....12

7.1 Controle van ontsteking waakvlam, hoofdbrander. 12
7.2 Controle gaslekkage. 12
7.3 Controle van branderdruk en voordruk 13
7.4 Controle vlammenbeeld.... 13

8 instructie klant....14
9 Jaarlijks onderhoud 14

9.1 Controle en reiniging: 14
9.2 Vervang: 14
9.3 Schoonmaken van het glas.... 14

10 Ombouw naar andere gassoort (bij v. propaan) 15
11 Afvoer berekening.... 15

11.1 Aandachtspunten: 15

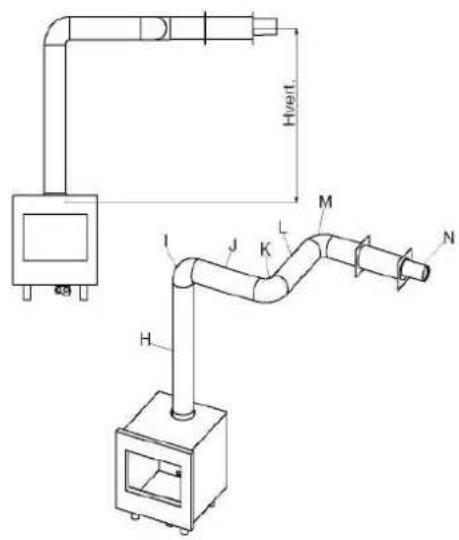

11.2 Voorbeeld berekeningen 16
12 Stuwentabel.... 17
12.1 Tabel Flatburner 17
12.2 Tabel logburner 18
13 Technische gegeven 19
13.1 Flatburner 19
13.2 Logburner....20
14 Maat tekening....21
15 Maat tekening met schouw Wirdum 770....22

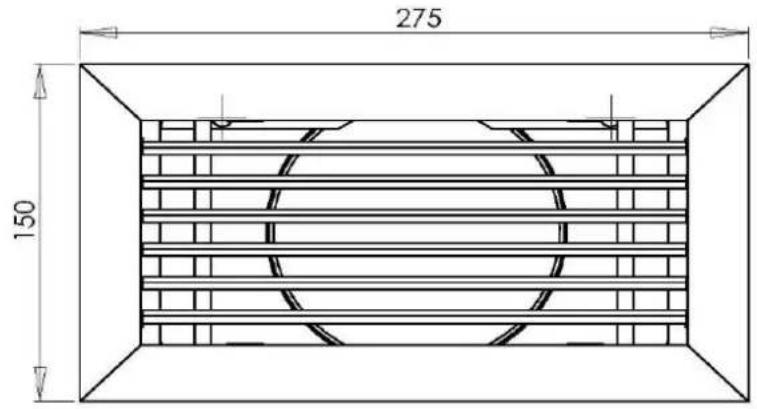

16 Maattekening Ventilatie rooster 23

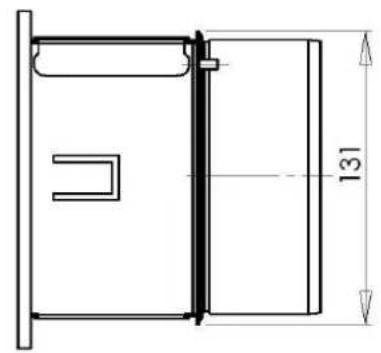

17 Maattekening Bedieningsluik 24

1 Inleiding

De haard mag alleen door een gekwalificeerde installateur/ dealer worden geïnstalleerd.

We adviseren dringend deze installatievoorschriften goed te lezen.

Dit toestel voldoet aan de richtlijnen voor Europese gastoestellen (GAD) en draagt de CE markering.

2 Veiligheidsaanwijzingen.

• Het toestel moet geïnstalleerd en jaarlijks gecontroleerd worden volgens dit installatievoorschrift en de geldende nationale en lokale voorschriften.
• Controleer of de gegevens op de kenplaat overeenkomen met de lokale gassoort en druk.
• De instellingen en de constructie van de haard mogen niet worden gewijzigd!
• Plaats geen extra imitatie hout of gloei materiaal op de brander of in de verbrandingskamer.
• Het toestel is voor sfeer en verwarmingsdoeleinden. dit houdt in dat alle oppervlaktes, inclusief het glas, zeer heet kunnen worden (heter dan 100° Celsius) uitzondering hierop vormen de onderzijde van de haard en de bedieningsknoppen.
• Plaats geen brandbare materialen binnen een 0,5 m van het stralingsgedeelte van de haard.
• Door de natuurlijke luchtcirculatie van de haard worden vocht en nog niet uitgeharde vluchtige bestanddelen uit verf, bouwmaterialen en vloerbedekking e.d. aangezogen. Deze bestanddelen kunnen zich op koude oppervlakten als roet afzetten. Stook daarom de haard niet kort na een verbouwing.
• Stook de haard de eerste keer enige uren op de hoogste stand, zodat lak de kans krijgt om uit te harden. Zorg voor voldoende ventilatie, zodat eventuele vrijkomende dampen worden afgevoerd. Wij adviseren om zo weinig mogelijk in de ruimte aanwezig te zijn tijdens dit proces.

- Let hierbij op:

1 alle transportverpakkingen verwijderd zijn.
2 kinderen en huisdieren niet in de ruimte aanwezig zijn.

3 Installatie eisen

3.1 Haard

• Dit toestel moet worden ingebouwd in een bestaande of nieuw te bouwen boezem.
• Bij toestellen met flexibele gasleidingen zit het gasregelblok voor transportreden aan de rechterzijde van de haard gemonteerd. schroef deze los en monteer deze op een afstand van max. 30 cm achter het bedieningsluik.
• De ontvanger die in een transporthouder (zie fig.1.4 A) aan de zijkant van de regelbloksteun bevestigt zit, kan nu op de bovenzijde van het regelblok steun geschoven worden. De transporthouder kan worden weggelaten.

3.2 Boezem

• De boezem moet van onbrandbaar materiaal zijn opgebouwd.
• De ruimte boven de haard dient altijd geventileerd te worden m.b.v. de roosters of een vergelijkbaar alternatief met een minimale vrije doorlaat van 200cm².
• Gebruik voor de afwerking speciale sierpleister (min. 100°C bestendig) of glasvezelbehang om verkleuring en scheurtjes e.d. te voorkomen. Minimale droogtijd 24 uur per mm aangebrachte afwerklaag.

3.3 Eisen afvoerkanaal en uitmondingen

• Voor de aan- en afvoer moet u altijd gebruik maken van de door Faber International BV voorgeschreven afvoermaterialen. Alleen met gebruik van deze materialen kan door Faber International BV een goede werking worden gegarandeerd.
• De buitenkant van het concentrische afvoermateriaal kan +/- 150°C worden. Zorg bij doorvoer door brandbare wand of plafond constructies voor isolatie en bescherming. En neem voldoende afstand in acht.
• Zorg ervoor dat bij grote afvoerlengtes het concentrische afvoermateriaal elke 2 meter gebeugeld wordt, zodat het gewicht van de materiaal niet op de haard komt te rusten.
• Direct op het toestel mag je nooit met een inkortbaar concentrisch afvoermateriaal beginnen

3.4 Uitmondingen

De gecombineerde aan- en afvoer kan zowel door de gevel als door het dak uitmonden.

Controleer of de door u gewenste uitmonding voldoet aan de lokale voorschriften aangaande hinder en ventilatieopeningen.

Voor de goede werking dient de uitmonding ten minste 0,5m verwijderd te zijn van:

• Hoeken van het gebouw.
  • Dakoversteken en balkons.
  • Dakranden. (met uitzondering van de nokrand)

3.5 Bestaande schoorsteen

U kunt de haard ook aansluiten op een bestaande schoorsteen. De bestaande schoorsteen functioneert dan als luchttoevoer en een door de schoorsteen getrokken flexibele RVS buis voert de rookgassen af

De flexibele RVS buis van ∅ 100mm moet een CE keurmerk hebben tot 600 ^0

De schoorsteen moet dan aan de volgende voorwaarden voldoen:

• De doorlaat van het schoorsteen kanaal moet minimaal 150 x 150mm zijn.
• Er mag niet meer dan één toestel op een schoorsteen aangesloten worden
• De schoorsteen moet in goede staat zijn:

o Geen lekkage en

o Goed gereinigd zijn

Voor meer informatie over de aansluitingen op bestaande schoorsteenkanalen, zie de handleiding "schoorsteenaansluitset"

4 Voorbereiding en installatie instructie

4.1 Gasaansluiting

De gasaansluiting moet voldoen aan de lokaal geldende Normen.

Wij adviseren, een gasaansluiting van ∅ 15mm direct vanaf de gasmeter naar het toestel, met in de nabijheid van het toestel een afsluitkraan welke altijd bereikbaar is.

Positioneer de gasaansluiting zo dat deze goed toegankelijk is, en voor service de branderunit te allen tijde kan worden gedemonteerd.

4.2 Elektrische aansluiting

Als voor de stroom voorziening gebruik gemaakt wordt van een adapter moet er een wandcontactdoos 230VAC - 50Hz in de buurt van de haard worden gemonteerd.

4.3 Voorbereiding van de haard

• Verwijder de haard uit zijn verpakking. Let op dat de gastoevoerleidingen onder het toestel niet beschadigd raken.
• Ruim een plek in, om evt. lijst en glas veilig op te bergen.
• Verwijder evt. de lijst en het glas en neem de verpakte delen uit de haard.
• Bereid de gasaansluiting op het gasregelblok voor.

4.4 Plaatsen van de haard

Houdt rekening met de Installatie eisen (zie hoofdstuk 3)

Zet het toestel op de juiste plaats en stel de hoogte eventueel met de stelpoten bij. Hoogte verstellen en het waterpasstellen van de haard.(zie fig. 1.5)

• Grove hoogteverstelling:

- met de uitschuifbare poot, of met de lange meegeleverde poten.

- Nauwkeurig:

- met de uitdraaibare verstel poten.

4.5 Monteren van de rookgas afvoermaterialen

• Bij een doorvoer door de wand of plafond moet het gat minimaal 5 mm groter zijn dan de diameter van het afvoermateriaal.
• Horizontale gedeelten moeten op afschot naar de haard toe geïnstalleerd worden (3 graden).
• Bouw het systeem op vanaf de haard. Indien dit niet mogelijk is kan er gebruik gemaakt worden van een schuifbaar tussenstuk.
• Voor het pasmaken van het afvoersysteem moet men gebruik maken van de ½ meter inkortbare pijp. zorg dat de binnenpijp altijd 2 cm langer is dan de buitenpijp. Gevel en dakdoorvoer zijn ook inkortbaar. Deze delen moeten vast gezet worden met een parker.
• Een omkokerd rookgasafvoer kanaal niet isoleren maar ventileren. (ca.100cm2)

4.6 Boezem bouwen.

Voor de boezem geplaatst gaat worden adviseren wij om een functioneringstest met de gashaard uit te voeren zoals omschreven in hoofdstuk 7 "controle van de installatie".

4.7 Boezem

• Maak de boezem van onbrandbaar plaatmateriaal in combinatie met metalen profielen of van gemetselde stenen/ cellenbetonblokken.
• Houd rekening met roosters en bedieningsluikje(zie fig. 1.1 en 1.2). Plaats boven de roosters een schermplaat (zie fig 1.1A) van onbrandbaar materiaal.
• Gebruik altijd een latei of boezemijzer als de boezem wordt gemetseld. Deze mogen niet direct op de haard worden geplaatst.

4.8 Frameless

- Bouw de boezem tegen het inbouwframe (zie fig. 1.1 B). Houdt een minimale speling van 3mm tussen boezem en toestel in verband met het uitzetten van de haard.

- De diepte van de dag is niet van invloed op het verwijderen van het glas

4.9 Schouw

• Houd rekening met de afwijkende inbouwmaten (zie maattekening)
• Raadpleeg het installatievoorschrift dat bij de schouw wordt geleverd.

5 glas uitnemen

• Verwijder de afdekstrippen A aan de zijkant. (zie fig. 2.1)
• Verwijder de afdekstrip B aan de onderkant. (zie fig. 2.2)
• Plaats de zuignappen op het glas.
• Haal het afdichtkoord uit de sponning. (zie fig. 2.3)
• Verwijder de sponningstrippen C aan de zijn kanten. (zie fig. 2.4)
• Schuif nu het glas naar boven, zodat de onderkant vrijkomt uit de sponning en haal nu geleidelijk het glas naar voren en naar beneden. (zie fig. 2.5)

Het terug plaatsen van het glas gaat in de omgekeerde volgorde.

Verwijder alle Vingerafdrukken op het glas, deze zullen inbranden als de haard wordt gebruikt.

6 Plaatsen van het decoratiemateriaal

Het is niet toegestaan ander of meer materiaal in de verbrandingskamer toe te voegen.

Houd de waakvlam altijd vrij van decoratiemateriaal!

Gooi niet alle decoratiemateriaal in één keer op de brander; door de stofdelen kan deze verstopt raken.

• Plaats een deel van de chips op de brander en de bodem.
• Plaatst de houtblokken zoals voorgeschreven. (zie fig. 3.1 of bijgeleverde houtsetkaart)
• Verdeel de rest van de chips op de brander en de bodem. Voorkom een dikke laag op de brander; dit beïnvloedt het vuurbeeld nadelig.
• Start de haard zoals omschreven in de gebruikershandleiding. Beoordeel of de vlamverdeling goed is. Verschuif eventueel de chips totdat een goede vlamverdeling ontstaat.
• Plaats de glasplaat en controleer het vuurbeeld.

6.2 Houtset logburner

• Plaats de houtblokken. Zorg dat de houtblokken goed over de buisbranders aansluiten. (zie fig. 3.2 of bijgeleverde houtsetkaart).
• Verdeel nu de vermiculite korrels en de chips in de verbrandingskamer. Voorkom dat de beluchtingopening(en) worden afgedekt.
• Plaats de glasplaat en controleer het vuurbeeld.

6.3 Kiezels flatburner

• Plaats de kiezels op de brander en de bodem. (zie fig. 3.3 of bijgeleverde houtsetkaart) Voorkom een dubbele laag; dit beïnvloedt het vuurbeeld nadelig.
• Plaats de glasplaat en controleer het vuurbeeld.

7 Controle van de installatie.

7.1 Controle van ontsteking waakvlam, hoofdbrander.

Ontsteek de haard zoals beschreven in de gebruikershandleiding.

• Controleer of de waakvlam goed boven de hoofdbrander zit en niet afgedekt is door chips, een houtblok of pebbles.
• Controleer de ontsteking van de hoofdbrander op vol- en kleinstand. (de ontsteking moet vlot en rustig verlopen).

7.2 Controle gaslekkage.

Controleer met een gaslekzoeker of spray alle aansluitingen en verbindingen op eventuele gaslekkages.

7.3 Controle van branderdruk en voordruk

Controleer of de branderdruk en voordruk overeenkomen met de gegevens op de kenplaat

Meten voordruk:

• Draai de toestelkraan dicht.
• Draai de meetnippel B(zie fig. 1.3)enige slagen open en sluit een meetslang aan op het gasregelblok.
• Doe deze meting bij volstand van de haard en als de haard op waakvlam staat.
• Bij een te hoge druk mag u het toestel niet aansluiten

Meten branderdruk:

Controle branderdruk alleen bij een juiste voordruk uitvoeren.

• Draai de meetnippel A(zie fig. 1.3) enige slagen open en sluit een meetslang aan op het gasregelblok.
• De druk moet overeenkomen met de waarde vermeld op de kenplaat. Bij afwijking contact opnemen met de fabrikant.

*Sluit alle drukmeetnippels en controleer deze op gaslekkage.

7.4 Controle vlammenbeeld

Laat de haard minimaal 20 minuten op volstand branden en controleer dan het vlammenbeeld op:

1. Vlamverdeling
2. Kleur van de vlammen

Als één of beide punten niet acceptabel zijn controleer dan:

• De houtset opstelling en/ of de hoeveelheid chips of pebbels op de brander.
• De verbindingen van het pijpmateriaal op lekkage. (ingeval van blauwe vlammen).
• Of de juiste stuw gemonteerd is.

- De uitmonding.

o Muurdoorvoer de juiste zij de boven en de juiste positie
o Dakdoorvoer de juiste positie

- Of de maximum lengtes van de rookgasafvoer niet is overschreden.

8 instructie klant

• Adviseer dat het toestel jaarlijks door een erkende installateur moet worden gecontroleerd om een veilig gebruik en een lange levensduur te kunnen garanderen
• Geef advies en instructie over onderhoud en reiniging van het glas. Benadruk het gevaar van inbranden van vingerafdrukken.
• Instrueer de klant over de werking van het toestel en de afstandsbediening, inclusief het vervangen van de batterijen en het inregelen van de ontvanger.

• Overhandig aan de klant:

○ Installatievoorschrift
- Gebruikershandleiding
o Houtset Instructie kaart
o Zuignappen

9 Jaarlijks onderhoud

9.1 Controle en reiniging:

- Controleer en reinig indien noodzakelijk na controle:

• De waakvlam
• De brander (Bij LPG flat brander de branderdeken vervangen)
• De verbrandingskamer
  o Het glas
• De houtblokken op evt. breuk.
• De uitlaat.

9.2 Vervang:

o Bij LPG flat brander de branderdeken.
o Zonodig de chips/ embers.

9.3 Schoonmaken van het glas

De meeste aanslag kan met een droge doek verwijderd worden. Met ceramische kookplaten reiniger kunt u het glas schoon krijgen.

Let op: voorkom vingerafdrukken op het glas. Deze zijn na inbranden niet meer verwijderbaar!

Voer nu de controle uit zoals beschreven in hoofdstuk 7 "controle na installatie".

10 Ombouw naar andere gassoort (bijv. propaan)

Dit kan alleen door een juiste branderunit te plaatsen. Neem hiertoe contact op met uw leverancier.

Geef bij bestelling altijd het type en serienummer van het toestel.

11 Afvoer berekening

De mogelijkheden van afvoerlengtes en de eventuele stuw zijn vastgelegd in een stuwentabel (zie hoofdstuk 12). In deze tabel wordt gewerkt met een verticale en een horizontale lengte.

- Voor de bepaling van de verticale lengte moeten alle lengtes van de afvoerbuizen in de verticale richting opgeteld worden.

- De dakdoorvoer telt altijd voor 1 meter

- Voor de bepaling van de horizontale lengte moeten alle lengtes van de afvoerbuizen in de horizontale richting opgeteld worden:

- elke 90° bocht in het horizontale gedeelte telt voor 2 meter.

- elke 45° bocht in het horizontale gedeelte telt voor 1 meter.

- Bochten van verticaal naar horizontaal of omgekeerd tellen niet mee voor de berekening.

- De geveldoorvoer telt altijd voor 1 meter.

Als er onder 45° versleept wordt moeten de werkelijke verticale en horizontale lengtes berekend worden.

11.1 Aandachtspunten:

- De maximale schoorsteenlengte is 12 meter.

- Er mag nooit met een 90° of 45° bocht vanaf het toestel worden gestart

- Er moet altijd gestart worden met 1 meter verticaal, indien de horizontale versleping meer is dan 1 meter.

- Er mag nooit met een inkortbare pijp vanaf het toestel worden gestart.

11.2 Voorbeeld berekeningen

Rekenvoorbeeld 1

Tel de horizontale lengtes

Buis lengtes C+E = 1 + 1 2 m

Bocht D = 1 x 2 m 2 m

Totaal 4 m

Tel de verticale lengtes

Buislengte A 1

Dakdoorvoer G 1 m

Totaal 2 m

Rekenvoorbeeld 2

Tel de horizontale lengtes

Buis lengtes J + L = 0,5 + 0,5 1 m

Bochten K_+ M = 2 + 2 m 4 m

Muuruitlaat 1 m

Totale horizontale lengte 6 m

Tel de verticale lengtes

Buislengte H 1 m

Totaal 1m

Zie in de tabel bij de juiste verticale en horizontale lengte.

Bij een "x" en als de waarden buiten de tabel vallen, is de combinatie niet toegestaan.

De gevonden waarde geeft de breedte van de te plaatsen stuw aan ("0" betekent geen stuw plaatsen).

Standaard is een stuw van 30mm gemonteerd.

12.1 Tabel Flatburner

15 Maat tekening met schouw Wirdum 770

16 Maattekening Ventilatie rooster

17 Maattekening Bedieningsluik

faber

www.faber.nl - [e-mail]

Saturnus 8 NL - 8448 CC Heerenveen

Postbus 219 NL - 8440 AE Heerenveen

T. [phone]

F. [phone]
