SHINING RAME - Hotte de cuisine ELICA - Notice d'utilisation et mode d'emploi gratuit

Marque	ELICA
Modèle	SHINING RAME
Type de produit	Hotte de cuisine
Utilisation	Filtrante (recyclage d'air) ou évacuation avec kit optionnel
Installation	Fixation au plafond
Distance minimale de sécurité (cuisinière électrique)	50 cm
Distance minimale de sécurité (cuisinière gaz ou mixte)	65 cm
Types de filtres	Filtre à graisse métallique + filtre à charbon actif (pour recyclage)
Nettoyage filtre à graisse	Au lave-vaisselle (cycle court, max 70°C) ou à la main avec détergent neutre
Fréquence de nettoyage filtre à graisse	Au moins une fois par mois
Nettoyage filtre à charbon	À l'eau chaude ou au lave-vaisselle (65°C), puis séchage au four à 100°C pendant 10 minutes
Fréquence de nettoyage filtre à charbon	Tous les 2 mois
Remplacement filtre à graisse	Tous les 2 ans
Remplacement filtre à charbon	Tous les 3 ans ou en cas d'endommagement
Nombre de vitesses d'aspiration	4 (dont vitesse 4 limitée à 5 minutes)
Éclairage	LED, deux modes : plan de cuisson et lumière diffuse (selon modèle)
Type de commande	Télécommande (radiocommande Elica) + touches sur la hotte
Signal de saturation des filtres	LED L1 rouge fixe (graisse) ou clignotant (charbon), réinitialisable
Arrêt retardé	Programmable via télécommande : 20 min (vitesse 1), 15 min (vitesse 2), 10 min (vitesse 3)
Alimentation électrique	Raccordement direct au circuit avec disjoncteur, tension selon étiquette
Sécurité	Débrancher avant entretien ; installation par personnel qualifié ; ne pas utiliser sans grille
Normes	Sécurité : EN/IEC 60335-1, 60335-2-31 ; Performances : EN/IEC 61591 ; EMC : EN 55014

FOIRE AUX QUESTIONS - SHINING RAME ELICA

Comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé au moins une fois par mois. Vous pouvez le laver au lave-vaisselle à basse température (cycle court, max 70°C) avec un détergent non agressif, ou à la main avec un chiffon humide et un détergent neutre. Après lavage, séchez-le au four à 100°C pendant une heure.

Comment nettoyer le filtre à charbon ?

Le filtre à charbon se nettoie tous les deux mois. Lavez-le à l'eau chaude avec un détergent approprié ou au lave-vaisselle à 65°C (cycle complet sans vaisselle). Enlevez l'excès d'eau sans abîmer le filtre, puis séchez-le au four à 100°C pendant 10 minutes. Remplacez-le tous les 3 ans ou s'il est endommagé.

Comment utiliser la télécommande ?

Avant la première utilisation, effectuez la procédure d'affiliation : débranchez et rebranchez la hotte, puis dans la minute qui suit, suivez les instructions fournies avec la télécommande. La télécommande permet de sélectionner les vitesses (OFF, 1, 2, 3, 4), d'allumer l'éclairage et de programmer l'arrêt retardé.

Que faire si le voyant rouge s'allume à l'arrêt de la hotte ?

Un voyant rouge fixe indique une saturation du filtre à graisse ; un voyant rouge clignotant indique une saturation du filtre à charbon. Nettoyez ou remplacez le filtre concerné, puis réinitialisez le signal en appuyant simultanément sur les touches T1 et T2 pendant au moins 5 secondes alors que la hotte est arrêtée.

Comment installer la hotte ?

L'installation doit être effectuée par du personnel qualifié. La hotte se fixe au plafond. Respectez les distances minimales : 50 cm au-dessus d'une cuisinière électrique, 65 cm pour une cuisinière à gaz ou mixte. Utilisez les vis fournies et assurez-vous que le plafond peut supporter le poids de l'appareil.

La hotte peut-elle être utilisée en mode évacuation ?

Oui, vous pouvez acheter un kit d'évacuation optionnel pour fonctionner en mode aspiration (rejet à l'extérieur). Dans ce cas, le filtre à charbon ne doit pas être installé. Suivez les instructions du kit pour l'installation spécifique.

Comment remplacer les lampes ?

Les lampes sont des LED. Pour les remplacer, contactez le service agréé pour obtenir des pièces de rechange. N'essayez pas de les remplacer vous-même.

Que faire si la hotte ne fonctionne pas après une installation ?

Vérifiez que l'alimentation électrique est correctement branchée et que le disjoncteur est en position marche. Assurez-vous que la télécommande est affiliée (procédure d'appairage). Si le problème persiste, contactez un technicien qualifié.

Quelle est la durée de la vitesse 4 ?

La vitesse 4 (aspiration élevée) a une durée limitée à 5 minutes. Après ce délai, la hotte passe automatiquement à la vitesse 2.

Comment désactiver le signal de saturation du filtre à charbon ?

Avec la hotte arrêtée, appuyez simultanément sur les touches T1 et T2 pendant plus de 5 secondes. La LED L1 s'allume fixement (signal activé) puis clignote (signal désactivé). Répétez l'opération pour réactiver.

MODE D'EMPLOI SHINING RAME ELICA

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type, chambre d'hôtes.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifie qu'il n'y a pas de composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

Remarque : Les pièces portant le symbole "*" sont des accessoires optionnels fournis uniquement avec certains modèles ou des pièces non fournies, à acheter.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec

I'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• eils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifique dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie. Par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locaux.
• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre

combustible.

• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un événuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

Attention!

• Le dernier d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

Remarque: toutes les imperfections dans l'aspect esthétique doivent être considérées comme des caractéristiques particulières du produit.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes:

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérée(s) que dans les cas extrêmes. Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte a été conçue pour être utilisée en version filtrante avec recyclage d'air.

Les fumées et les vapeurs de la cuisson sont aspirées à l'intérieur de la hotte, filtrées et purifiées en passant au travers de filtre(s) à graisse et de filtre(s) au charbon dont la hotte DOIT être poursue.

Important

On peut acheter un Kit pour le fonctionnement à aspiration. Dans ce cas, le filtre au charbon ne doit pas être installé.

De plus, l'utilisation du kit à aspiration pourrait nécessiter une installation de la hotte autre que ce qui est illustré dans ce manuel. Donc, avant de commencer l'installation de la hotte, acheter le kit à aspiration et consulter les instructions jointes au kit.

Installation

L'installation, aussi bien électrique que mécanique, doit être effectuée par du personnel qualifié.

La distance minimum entre la superficie de support des reçipients sur le dispositif de cuisson et la partie la plus BASSE de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65 cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte.

Le produit doit être raccordé directement au circuit électrique, placez donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.

ATTENTION! L'élement B (support de fixation au plafond), est doté d'un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 16-17

ATTENTION! Faire particulièrement attention au nombre des fils, la non observance de ces indications peut provoquer de graves dommages à l'appareil et/ou un électriqu à l'utilisateur ou à l'inclasseur.

Attention! Le remplacement du câble d'interconnexion doit être effectué par le service technique autorisé.

Montage

Avant de commencer l'installation :

• Vérifier que le produit acheté soit de dimensions adéquates pour la zone d'installation.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le paragraphe concerné). Celui-ci(ceux-ci) est(ont) remonté(s) uniquement si on peut utiliser la hotte en version recyclage.
• Vérifier qu'à l'intérieur de la hotte il n'y ait pas d'autre matériel fourni (pour des raisons de transport) d'autre matériel fourni avec l'équipement (par exemple: vis (^ ), garanties (^ ) etc., dans ce cas, enlevez-les et conservez-les.

Ce type de hotte doit être fixé au plafond.

Appareil excessivement lourd ; la manutention et l'installation de la hotte doivent être effectuées par deux personnes ou plus.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

Cet produit est prévu pour fonctionner avec la radiocommande Elica, fournie avec le produit ou disponible séparément comme accessoire.

Pour pouvoir contrôler la hotte avec la radiocommande, il faut d'abord effectuer la procédure d'affiliation.

Attention!

Pour commencer, il faut débrancher et rebrancher la hotte au réseau électrique et effectuer la procédure d'affiliation dans la première minute qui suit l'alimentation.

Lire les instructions fournies avec la radiocommande ou figurent toutes les informations pour l'affiliation et l'utilisation correcte.

Remarque : Avec la télécommande, il est possible de programmer l'arrêt retardé en fonction de la vitesse (puissance) d'aspiration active à ce moment-là :

Vitesse 1 (aspiration basse) : 20 minutes

Vitesse 2 (aspiration moyenne) : 15 minutes

Vitesse 3 (aspiration élevée) : 10 minutes

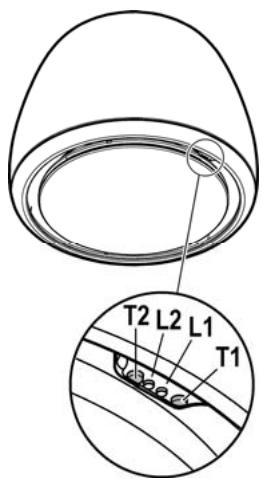

Touche de commande de la vitesse (puissance) d'aspiration.

Appuyer plusieurs fois de suite pour sélectionner la vitesse souhaitée parmi :

Vitesse OFF-LED L1: arrêtée

Vitesse 1 (aspirationasse)-LED L1: lumiere verte

Vitesse 2 (aspiration moyenne) - LED L1: lumière jaune

Vitesse 3 (aspiration haute) - LED L1: lumière bleue

Remarque: La vitesse 4 a une durée limite de 5 minutes, après quoi la hotte passe automatiquement à la vitesse 2.

Touche de commande de l'éclairage (lumière plan de cuisson - lumière diffuse)

Appuyer brièvement pour l'éclairage du plan de cuisson

Appuyer et tenir pressée plus longtemps pour l'éclairage à lumière diffuse.

Remarque: L'éclairage à lumière diffuse n'est disponible que sur certains modèles.

Signal de saturation du filtre à graisse - LED L1 : lumière rouge

Le signal est visible pendant environ une minute après avoir arrêté la hotte.

Lorsque ce signal s'allume, effectuer l'entretien du filtre à graisse.

Signal de saturation du filtre à charbon - LED L1 : lumière rouge clignotante

Le signal est visible pendant environ une minute après avoir arrêté la hotte.

Lorsque ce signal s'allume, effectuer l'entretien du filtre à charbon.

Désactivation/activation du signal de saturation du filtre à charbon :

Ce signal est normalement activé, pour le désactiver :

avec la hotte arrêtée, appuyer en même temps sur les touches T1 et T2 pendant plus de 5 secondes.

La LED L1 s'allume fixement en rouge (signal activé), puis commence à clignoter (signal désacté).

Récommencez l'opération pour réactiver le signal, la LED L1 rouge clignotante (signal désactivé) s'allume fixement (signal activé).

Réinitialisation du signal de saturation des filtres

Avec la hotte arrêtée, appuyer en même temps sur les touches T1 et T2 pendant au moins 5 secondes, la LED L1 arrête d'indiquer la saturation.

Recommencer l'opération en cas de signal simultané des deux filtres.

Programmation de la télécommande

La programmation de la télécommande est signalée par les deux LED allumées, montrant en séquence plusieurs couleurs.

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson. Il doit être nettoyé au moins une fois par mois (ou lorsque le système d'indication de saturation des filtres -si prévu sur le modèle acheté- signale cette nécessité), avec des détergents non aggressifs, dans un lave-vaisselle à basse température et en cycle court (Tmax: 70°C).

Avec le lavage dans un lave-vaisselle, les éléments métalliques peuvent se décolorer.

Le filtre doit être séché au four à une température de maximum 100°C pendant une heure. Si le filtre est encore humide, il faut recommencer l'opération.

Remplacer le filtré au moins tous les 2 ans.

Attention! APRÈS avoir effectué l'entretien du filtré, installer dans le conteneur spécifique D'ABORD le filtré àGRAISSSE, PUIS le filtré à charbon. Ce dernier est reconnaissable car il est scelled à l'intérieur d'une gaine.

Vérifier, lorsque le conteneur est repositionné, que le filtré àGRAISSÉ est visible.

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

Attention! Le filtre à charbons actifs est reconnaissable parce qu'il est scellé à l'intérieur d'une gaine spécifique. Effectuer le démontage, l'entretien et le nettoyage du filtre en le manipulant avec le plus grand soin, afin de ne pas endommager, ni ouvrir la gaine.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle possédé - indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abimer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abimé.

Attention! Après avoir effectué l'entretien du filtré, installer dans le conteneur spécifique d'abord le filtré à graisse, puis le filtré à charbon. Ce dernier est reconnaissable car il est scellé à l'intérieur d'une gaine.

Vérifier, lorsque le conteneur est repositionné, que le filtré àGRAISSÉ est visible.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettant une épargne de 90% en énergie électrique.

Pour replacer les lampes, contactez le centre service agréé pour pièces de rechange.
