Merk	ELICA
Model	SHINING RAME
Producttype	Afzuigkap
Gebruik	Recirculatie (luchtrecirculatie) of afvoer met optionele kit
Installatie	Plafondmontage
Minimale veiligheidsafstand (elektrisch fornuis)	50 cm
Minimale veiligheidsafstand (gas- of combifornuis)	65 cm
Soorten filters	Metalen vetfilter + actief koolstoffilter (voor recirculatie)
Reiniging vetfilter	In de vaatwasser (kort programma, max 70°C) of met de hand met neutraal schoonmaakmiddel
Reinigingsfrequentie vetfilter	Minimaal een keer per maand
Reiniging koolstoffilter	Met heet water of in de vaatwasser (65°C), daarna 10 minuten drogen in de oven op 100°C
Reinigingsfrequentie koolstoffilter	Om de 2 maanden
Vervanging vetfilter	Om de 2 jaar
Vervanging koolstoffilter	Om de 3 jaar of bij beschadiging
Aantal afzuigsnelheden	4 (waarvan snelheid 4 beperkt tot 5 minuten)
Verlichting	LED, twee modi: kookvlak en diffuse verlichting (afhankelijk van model)
Type bediening	Afstandsbediening (Elica radio-afstandsbediening) + toetsen op de afzuigkap
Signaal filterverzadiging	LED L1 rood vast (vet) of knipperend (koolstof), resetbaar
Uitgestelde uitschakeling	Programmeerbaar via afstandsbediening: 20 min (snelheid 1), 15 min (snelheid 2), 10 min (snelheid 3)
Voeding	Directe aansluiting op het circuit met stroomonderbreker, spanning volgens etiket
Veiligheid	Uitschakelen voor onderhoud; installatie door bevoegd personeel; niet gebruiken zonder rooster
Normen	Veiligheid: EN/IEC 60335-1, 60335-2-31; Prestaties: EN/IEC 61591; EMC: EN 55014

Veelgestelde vragen - SHINING RAME ELICA

Hoe het vetfilter reinigen?

Het vetfilter moet minstens een keer per maand worden gereinigd. U kunt het in de vaatwasser op lage temperatuur (kort programma, max 70°C) wassen met een mild schoonmaakmiddel, of met de hand met een vochtige doek en neutraal schoonmaakmiddel. Na het wassen droogt u het gedurende een uur in de oven op 100°C.

Hoe het koolstoffilter reinigen?

Het koolstoffilter wordt om de twee maanden gereinigd. Was het met heet water en een geschikt schoonmaakmiddel of in de vaatwasser op 65°C (volledig programma zonder vaat). Verwijder overtollig water zonder het filter te beschadigen, en droog het daarna 10 minuten in de oven op 100°C. Vervang het om de 3 jaar of bij beschadiging.

Hoe de afstandsbediening gebruiken?

Voer voor het eerste gebruik de koppelingsprocedure uit: haal de stekker van de afzuigkap eruit en steek hem er weer in, en volg binnen de minuut de instructies die bij de afstandsbediening zijn meegeleverd. Met de afstandsbediening kunt u de snelheden selecteren (OFF, 1, 2, 3, 4), de verlichting inschakelen en de uitgestelde uitschakeling programmeren.

Wat moet ik doen als het rode lampje gaat branden wanneer de afzuigkap is uitgeschakeld?

Een vast rood lampje geeft aan dat het vetfilter verzadigd is; een knipperend rood lampje geeft aan dat het koolstoffilter verzadigd is. Reinig of vervang het betreffende filter en reset het signaal door tegelijkertijd op de toetsen T1 en T2 te drukken gedurende ten minste 5 seconden terwijl de afzuigkap is uitgeschakeld.

Hoe installeer ik de afzuigkap?

De installatie moet worden uitgevoerd door bevoegd personeel. De afzuigkap wordt aan het plafond bevestigd. Houd de minimale afstanden aan: 50 cm boven een elektrisch fornuis, 65 cm voor een gas- of combifornuis. Gebruik de meegeleverde schroeven en zorg ervoor dat het plafond het gewicht van het apparaat kan dragen.

Kan de afzuigkap worden gebruikt in afvoermodus?

Ja, u kunt een optionele afvoerset kopen om in afzuigmodus te werken (afvoer naar buiten). In dat geval mag het koolstoffilter niet worden geïnstalleerd. Volg de instructies van de set voor de specifieke installatie.

Hoe vervang ik de lampen?

De lampen zijn LED. Neem voor vervanging contact op met de erkende service voor reserveonderdelen. Probeer ze niet zelf te vervangen.

Wat moet ik doen als de afzuigkap niet werkt na installatie?

Controleer of de stroomtoevoer correct is aangesloten en of de stroomonderbreker aan staat. Zorg ervoor dat de afstandsbediening is gekoppeld (koppelingsprocedure). Als het probleem aanhoudt, neem dan contact op met een bevoegde technicus.

Wat is de duur van snelheid 4?

Snelheid 4 (hoge afzuiging) is beperkt tot 5 minuten. Na deze tijd schakelt de afzuigkap automatisch over naar snelheid 2.

Hoe schakel ik het verzadigingssignaal van het koolstoffilter uit?

Terwijl de afzuigkap is uitgeschakeld, drukt u tegelijkertijd op de toetsen T1 en T2 gedurende meer dan 5 seconden. LED L1 brandt eerst continu (signaal aan) en knippert vervolgens (signaal uit). Herhaal de handeling om het signaal weer in te schakelen.

GEBRUIKSAANWIJZING SHINING RAME ELICA

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u altiijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het nicht opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelsekeukens in winkels, Kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

• Het is belangrijk om dit boekje goed te bewaren zDat u er alltijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installment, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het producte de afvoerbuizen.
• Controller alle onderdelen op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin niet aan de installmentie.

Opmerking: De elementen gemarkeerd met het symbol (^*) ) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zichn Niet-geleverde onderdelen die aangekocht要去en worden.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installmentatie blijven weiter hetzelfde.

Waarschuwing

Zorg voordat u de afzuiigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of det betreffende elektriciteitsgroep geheeluit te schakelen.

• Draagijdens installmente en onderhoud algtdijkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de

bijbehorende gevaren.

• Laat kinderen Niet aan de knoppen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebrukt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichd dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de

lokale wet- en regelgeving nauwkeurig worden gevolgd.

• De afgezogen lucht mag nicht worden afgevoerd maar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst bzwdat anders de kans ontstaat op elektrische schokken, zichs als de kap nicht worden gelebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geautorieerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wannerieit de in deze instructies vermelde schroeven worden gebrukt of als het apparaat nicht volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Opmerking: eventuele esthetische onregelmatigheden können als bijzondere kenmerken van het product zich worden beschouwd.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatie gevolgen voor volksbezondheid en milieu.

Het pictogram op het product en/of in de

bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld.Het product dient te worden afgeveen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgensplaatselijke milieu-regelgeving.

Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiigkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij groe Hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiig van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich gegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficientre en minimale geluidsproductie.

Het gebruik

De afzuigkap is ontworpen voor een gebruik als filterend apparaat met interne hercirculatie.

Rook en kookdampen worden binnen de afzuigkap opgezogen, gefiltreerd en gezuiverd middels het/de vetfilter/s en koolstofffilter/s, waarvan de kap voorzien MOET zich.

Belangrijk

Er kan een Kit gekocht worden voor de afzuiigende werkking.
In dit geval moet het koolstofffilter Niet gemonteerd worden.

Bovendien kan de kit voor de afzuiigende werkung een andere installmentie vereisen dan weergegeven in deze handledging, om deze renden, alvorens met de installmentie van de kap te beginnen, de kit voor de afzuiigende werkung aanschaffen en de instructies van de kit raadplegen.

Het installeren

De elektrische en mechanische installment dieit door bevoegt personeel uitgevoerd te worden.

De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 50cm bij een elektrische kookplaat en 65~cm in geval van een gas- of gemengd fornuis.

Als in de installmente-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gezrukt.

! Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap.

Het toestel dient rechtstreeks op de voedingslijn te worden aangesloten,plaats waarom een tweepolige schakelaar, die voldoet aan de geldende normen en die, in geval van overspanning lI, volledig van het net ontkoppeld worden, in overeenstemming met de installmente voorschriften.

ATTENTIE! De detail B (beugel voor de bevestiging aan het plafond), is voorzien van een geleider (geel-groen) die aan een geaard stopcontact van de woning aangesloten要去en. afb. 16-17

ATTENTIE! Let bijzonder goed op de positionering van de kabel, het Niet in acht nemen van deze aanwijzing kan ernstige schade aan het toestelveroorzaken en/of een elektrische schok aan gebruiker en/of installmenteur.

Attentie! de verbindskabel要去 door een erkende assistentiedienst worden verrangen.

Montage

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschatte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratievorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialien in de afzugkap zitten (bijv. verpakte schroeven (^) , garantiebewijs (^) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Dit type afzuigkap dient aan het plafond te worden bevestigd. Aangezien dit apparaat zwaar is, dient het door minstens twee of meer personen verplaatst en geinstalleerd te worden.

Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunden bevestigen. Uiteraard要去 de gekwalificeerde installmentomteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去 sterk genoeg zijn om het gewicht van de afzuigkap te kunden houden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen of onder dit toestel. Alleon opbouwmontage.

Werking

Dit product is ingesteld om te werken met de afstandsbediening Elica die bij het product geleverd worden of afzonderlijk als optie aangekocht kan worden.

Om de afzuigkap door middel van de afstandsbediening te kunnen bedieren, moet de koppelprocedure worden uitgevoerd.

LET OP!

Om te starten,要去 de afzuigkap worden ontkoppeld en wee.
worden aangesloten op het elektriciteitsnet en要去 de
koppelprocedure verrolgens binnen de eerste minuut van
voeding worden uitgevoerd.

Lees de bij de afstandsbediening geleverde gebruiksaanwijzing die alle informatie bevat voor de koppeling en het correcte gebruik.

Opmerking: Door middel van de afstandsbediening kan de vertraagde uitschakeling geprogrammeerd worden op basis van de op dat moment actieve aanzuigsnelheid (vermogen):

Snelheid 1 (zwakke aanzuiging): 20 minutes

Snelheid 2 (gemiddelde aanzuiging): 15 minutes

Snelheid 3 (sterke aanzuiging): 10 minutes

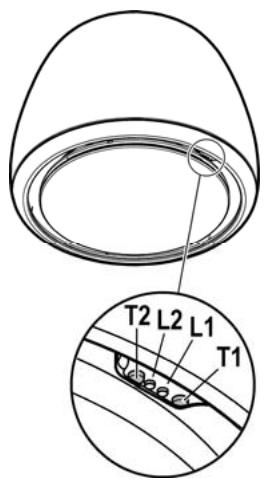

T1. Toets voor controle van de aanzuigsnelheid (vermogen). Druk herhaaldelijk op deze knop om de gewenste能力和 te selecteren:

Snelheid OFF - Led L1:uit

Snelheid 1 (weinig aanzuiging) - Led L1: groen lampje

Snelheid 2 (medium aanzuiging) - Led L1: geel lampje

Snelheid 3 (grote aanzuiging) - Led L1: blauw lampje

Snelheid 4 (intensieve aanzuiging) - Led L1: blauw knipperend

Opmerking: De duur van snelheid 4 is beperkt tot 5 min., waarna de kap automatisch overgaat maar snelheid 2.

T2. Toets voor controle van de verlichting (licht kookfornuis-gedempt Licht)

Druk kort voor de verlichting van het kookfornuis

Houd de knop langer ingedrukt voor verlichting met gedempt Licht.

Opmerking: De verlichting met gedempt Licht is enkel bij bepaalde modellen beschikbaar.

Signalering verzadiging vetfilters - Led L1: rood Licht

De signalering blijft ongeveer een minuut zichtaar nadat de kap werkuitgeschakeld.

Wanner deze signalering verschijnt, moet u het onderhoud van de vetfilters uityoeren.

Signalering verzadiging koolstoffilters - Led L1: knipperend rood Licht

De signalering blijft ongeveer een minuut zichtbaar nadat de kap werkuitgeschakeld.

Wanner derze signalering verschijnt, moet u het onderhoud van de koolstoffilters uitvoeren.

Deze signalering is normala geactiveerd, ga als volgt te werk om die te deactiveren:

wonneer de kap UIT staat, houdt u de toetsen T1 en T2 tegelijk meer dan 5 seconden ingedrukt.

De led L1 gaat vast rood oplichten (signalering actief) en begint daarna te knipperen (signalering gedeactiveerd).

Herhaal de handeling als u de signalering opnieuw wenst te activeren, de led L1 verandert van rood knipperend (signalering gedeactiveerd) maar vast aan (signalering geactiveerd).

Reset signalingverzadiging filters

Wonneer de kap uit staat, houdt u de toetsen T1 en T2 gegelijk gedurende minstens 5 seconden ingedrukt, de led L1 houdt op met de verzadiging wee te geven.

Herhaal de handeling in geval verzadiging van beiden filters tegelijk worden gesignaleerd.

Toekening afstandsbediening

Het effectieve toekennen van de afstandsbediening worden weergegeen met beiden LED's aan, die achtereenvolgens meerdere kleuren weergeven.

Onderhoud

Schoonmaak

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeijaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuirmiddelen. GEBRUIK GEEN ALCOHOL!

Vetfilter

afb. 28-29-30

Vangt vetdeeltjes op uit de kookdampen.

De filter moet minstens een keer per maand worden gereinigd (of wanneer het systeme aangeeft dat de filters verzadigd zijn - indien dit voorzien is bij het model dat u bezit) met Nietagressieve detergenten, in de vaatwasmachine op lage temperaturen en met een korte cyclus. (Max.t^:70^) Wanneer de filter in de vaatwasmachine worden gereinigd, können de metalen delen verkleuren.

De filter moet gedurende een uur in een oven worden gedroogd op een temperatuur van max. 100^ ; indien de filter daarna nog vochtig blijkt,要去 de handeling herhalen. Vervang de filter minstens jegere 2aar.

Aandacht! Na het onderhoud van de filter moet u EERST de vetfilter in de voorziene houder installeren en DAARNA de koolstofffilter. U kunt deze LASTe filter herkennen waar dat die in een kousje zit.

Wanner de houder eenmaal is teruggeplaatst,要去 u controleren of enkel de vetfilter zichtaar is.

Koolstoffilter (alleen voor filterend apparaat) afb. 28-29-30

Absorbeert ongewenste kookgeurtjes. Aandacht! U kurz de actieve koolstofffilter herkennen sondern die in een speciaal kousje zit. Wanner u de demontage, het onderhoud en de reiniging van de filter uitvoert, moet u de filter met de grootste zorg hanteren zodat die nicht beschadigd raakt en zodat het kousje Niet worden geopend.

Het koolstofffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicate - indien aanwezig op het model in Uw bezit -.Dezeoodzaak aangeeft) in warm water met een hiervoor geschikt wasmiddel, of in de vaatwasser op 65^ (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minutes lang in de oven op 100^ doen om het goed te drogen.

Vervang het matje minimaal om de 3aar of indien het beschadigd is.

Aandacht! Na het onderhoud van de filter moet u EERST de vetfilter in de voorziene houder installeren en DAARNA de koolstofffilter. U kunt deze LASTe filter herkennen waar dat die in een kousje zit.

Wanner de houder eenmaal is teruggeplaatst,要去 u controleren of enkel de vetfilter zichtaar is.

Vervanging lampjes afb.29

De kap is voorzien van een verlichtingssystem gebaseerd op de LEDDEN technologie.

De Ledden zorgen voor een optimale verlichting, voor een 10 maal langere tijdsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90% .

Om de lampen te verrangen, neem contact op met de erkende assistentie service voor de reserveonderdelen.
