Type de produit	Hotte aspirante
Marque	ROBLIN
Modèle	CREATIX 800
Largeur estimée	80 cm
Distance minimale de sécurité au plan de cuisson	650 mm
Diamètre de sortie d'air	150 mm (réduction possible à 120 mm)
Alimentation électrique	230 V / 50 Hz (à vérifier sur la plaquette)
Nombre de vitesses moteur	3 vitesses + 1 vitesse intensive (10 min)
Fonctions spéciales	Fonction 24H (aspiration 100 m³/h 10 min/h), arrêt différé 30 min, télécommande optionnelle
Éclairage	LED blanche classe 1M (7 μW à 439 nm)
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois (version filtrante)
Alarme entretien	Oui, signal visuel pour lavage filtres à graisse (100h) et remplacement charbon (200h)
Poids estimé	15-20 kg
Classe de protection	Classe I (mise à la terre obligatoire)

FOIRE AUX QUESTIONS - CREATIX 800 ROBLIN

Quelle est la distance minimale entre la hotte CREATIX 800 et la cuisinière ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la hotte. Certains modèles peuvent être installés plus bas, consultez les paragraphes « Encombrement » et « Installation » de la notice.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière et en tirant vers le bas, puis laissez-les sécher avant de les remonter. Lavez-les tous les 2 mois ou lorsque le voyant 24H clignote.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois environ, ou lorsque le voyant 24H clignote (si l'alarme est activée). Pour le changer, retirez d'abord les filtres à graisse métalliques, puis déclipsez le filtre usagé et installez le neuf.

Comment activer la vitesse intensive de la hotte ?

Appuyez sur la touche E (Intensive). La vitesse intensive est temporisée à 10 minutes, après quoi le système revient à la vitesse précédente. Pour la désactiver avant la fin, appuyez sur la touche E ou éteignez le moteur.

Comment utiliser la fonction 24H ?

La fonction 24H fait fonctionner le moteur à environ 100 m³/h pendant 10 minutes chaque heure. Pour l'activer, appuyez sur la touche F (24H). Elle ne peut pas être activée si la vitesse intensive ou le delay sont en cours. Pour la désactiver, rappuyez sur F.

Comment régler l'alarme des filtres à graisse ?

L'alarme des filtres à graisse est automatique après 100 heures de fonctionnement. Le voyant 24H clignote alors. Pour réinitialiser l'alarme après le nettoyage, éteignez le moteur et l'éclairage, puis appuyez sur la touche F (24H) pendant 5 secondes.

Comment activer l'alarme pour les filtres à charbon actif ?

Sur les hottes en version filtrante, l'alarme des filtres à charbon doit être activée manuellement. Éteignez le moteur et l'éclairage, puis appuyez sur la touche E (Intensive) pendant 5 secondes. La led Off moteur clignote 2 fois pour activation, 1 fois pour désactivation.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez d'abord que la fiche d'alimentation est bien branchée et que l'interrupteur bipolaire est en position marche. Assurez-vous que le connecteur du câble d'alimentation est correctement enfiché dans la prise du diffuseur. Consultez également le tableau des commandes pour vérifier les voyants.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut être installée en version filtrante. Dans ce cas, il faut acheter un kit de filtre à charbon actif et fixer le couvercle filtrant sur la sortie d'air. L'air est alors recyclé après passage par les filtres.

Comment remplacer l'éclairage LED ?

L'éclairage est une LED blanche de classe 1M. Pour le remplacement, contactez le service après-vente ROBLIN. N'essayez pas de le remplacer vous-même, car des instruments optiques pourraient être dangereux.

MODE D'EMPLOI CREATIX 800 ROBLIN

Manuel d'Instructions

Bedienungsanleitung

⚠️ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Respecter impérativement toutes les normes relatives à l'évacuation de l'air.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
  • Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d'incendie).
  • Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

Le symbole √, sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

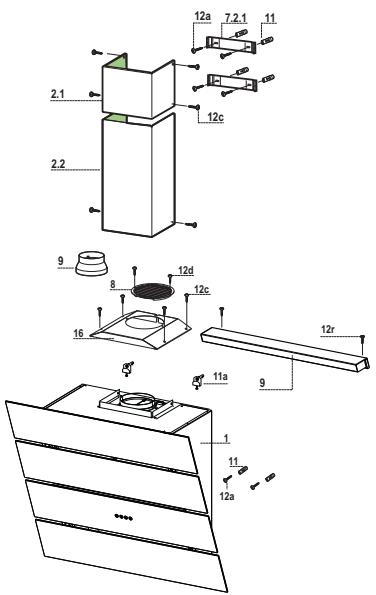

Composants

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de: Commandes, Éclairage, Groupe de ventilation, Filtres
2.1	1	Cheminée supérieure
2.2	1	Cheminée inférieure
5	1	Groupe d'éclairage
8	1	Grille orientable Sortie de l'Air
9	1	Buse de réduction 150--120
16	1	Couvercle filtrant
Réf.	Q.té	Composants de l'installation
7.2.1	2	Brides de fixation cheminée supérieure
11	6	Chevilles
11a	2	Chevilles SB 12/10
12a	6	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
12r	2	Vis 2,9 x 6,5
12d	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

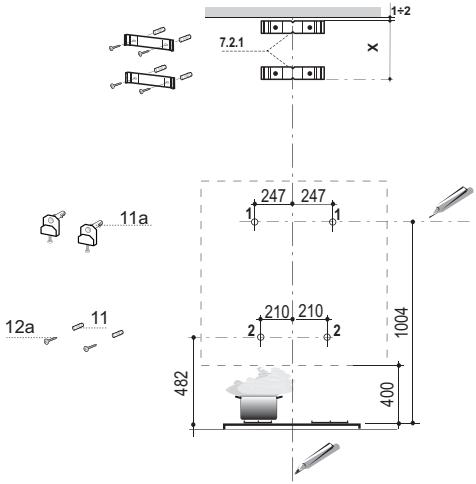

Perçage de la paroi et fixation des supports

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à 1004 mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de référence.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de référence et 482 mm au-dessus du plan de cuisson.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de 12 mm.
• Percer les points marqués (2) avec une mèche de 8 mm.
• Mettre les chevilles avec le support 11a dans les trous (1) et visser.
• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (Option)

• Poser le support 7.2.1 comme indiqué, à 1-2 mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de référence.
  • Marquer les centres des trous du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale de référence.
  • Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de 8 mm.
• Insérer les chevilles 11 dans les trous.
• Fixer les supports à l'aide des vis 12a (4,2 x 44,4) fournies.

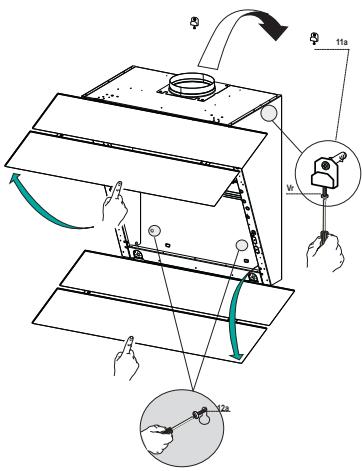

Montage du corps de hotte

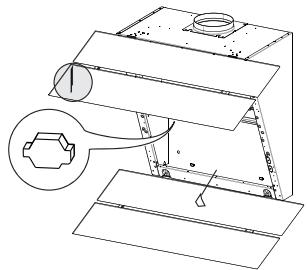

• Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels).
• Retirer les Filtres à graisse en agissant sur les poignées appropriées.
• Placer les deux vis Vr, sur les équerres 11a sans les visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur les vis Vr de l'intérieur du corps de hotte pour en régler le niveau.
• Visser les vis de sécurité 12a.
  • Refermer les portes/la porte.

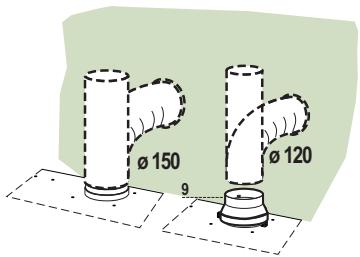

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

Pour l'installation dans la Version Filtrante, il faut acheter le kit fourni sur demande Cartouche au charbon actif.

• Enlever la cornière de la cheminée
• Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre vis 12c (2,9 x 6,5).
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12d (2,9 x 9,5) fournies avec l'appareil.

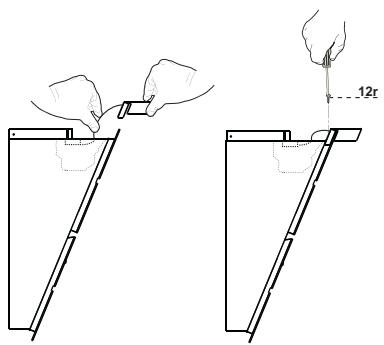

Montage du groupe d'éclairage

• Introduire le câble du groupe d'éclairage dans le trou.
• Appuyer le groupe d'éclairage 9.
  • Le fixer avec les vis 12r fournies.
  • Retirer les filtres à graisse.
• À l'intérieur du corps de hotte, se trouve le boîtier pour la connexion électrique du groupe d'éclairage.
• Ouvrir le boîtier et relier les fils à la borne présente à l'intérieur, en vérifiant l'association des couleurs.
• Refermer le boîtier électrique, remonter les filtres à graisse et fermer les portes.

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.

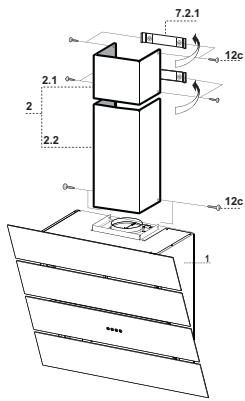

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Elargir légèrement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; refermer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords latériaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

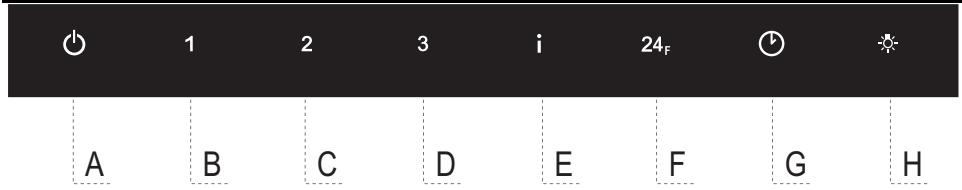

Tableau des commandes

Touche	Fonction	Led
A	Coupe le moteur.	Les leds d'indication de la vitesse du moteur s'éteignent.
	Appuyer pendant 5 secondes pour activer/désactiver le mode de verrouillage du clavier.	Toutes les leds s'éclairent cycliquement et effectuent une séquence d'allumage.
B	Active la première vitesse.	Les leds de première vitesse et Off moteur s'éclairent.
C	Active la deuxième vitesse.	Les leds de deuxième vitesse et Off moteur s'éclairent.
D	Active la troisième vitesse.	Les leds de troisième vitesse et Off moteur s'éclairent.
E	Active la vitesseIntensive, cette vitesse est temporisée à 10 minutes, à la fin de ce délai, le système retourne à la vitesse précédemment programmée.Pour la désactiver, appuyer sur la touche ou éteindre le moteur.	Clignote une fois par seconde.
	Garder la touche appuyée pendant 5 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres à charbon actif se branche.Pour la désactiver, appuyer de nouveau sur la touche pendant encore 5 secondes.	2 clignotements ledTouche A.1 clignotement ledTouche A.
F	Active la fonction24Hlorsque le moteur se branche à une vitesse qui permet une aspiration de 100 m3/h pendant 10 minutes par heure. Ce mode n'est pas activable si le modeIntensive ou Delaysont actifs.Pour la désactiver, appuyer de nouveau sur la touche.	Les leds de vitesse24Het Off moteur s'éclairent.
	L'alarme filtres étant activée, appuyer sur la touche pendant environ 5 secondes pour restaurer l'alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté.	À la fin de la procédure, la signalisation précédemment affichée s'éteint :24H ClignotanteSignale la nécessité de laver les filtres à graisse métalliques. L'alarme entre en fonction après 100 heures de travail effectif de la hotte.24H ClignotanteSignale la nécessité de remplacer les filtres à charbon actif. Laver également les filtres à graisse métalliques. L'alarme entre en fonction après 200 heures de travail effectif de la hotte.
G	Active leDelay, l'extinction automatique retardée du moteur et du système d'éclairage de 30'.Pour le désactiver, appuyer sur la touche ou éteindre le moteur.	La ledDelays'éclaire.
	Appuyer sur la touche pendant 5 secondes pour valider la télécommande.Appuyer sur la touche pendant 5 secondes pour invalider la télécommande.	2 clignotements ledTouche A.1 clignotement ledTouche A.
H	Appuyée brièvement, elle allume et éteint l'éclairage à l'intensité maximale.	La led Éclairage s'éclaire.
	Garder la touche appuyée pendant environ 2 secondes pour allumer les lumières de courtoisie. (s'il est fourni)

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la touche 24H clignote ou au moins tous les 2 mois d'utilisation environ ou plus fréquemment, en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche F (24H) pendant 5 sec.

NETTOYAGE FILTRES

• Retirer les filtres un à un, en les poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (Tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.

Le filtre anti-odeur à charbon actif est uniquement présent sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d'air qui le traverse jusqu'à ce qu'il atteigne la saturation. Il n'est ni lavable, ni régénérable. Le remplacer lorsque la led 24H clignote à l'afficheur ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, a lieu seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche E (Intensive) jusqu'à la validation :
• 2 clignotements led Off Moteur - Alarme saturation filtre à charbon actif ACTIVÉE
• 1 clignotement led Off Moteur - Alarme saturation filtre à charbon actif DÉSACTIVÉE

REPLACEMENT DU FILTRE ANTI-ODEUR À CHARBON ACTIF

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
• Appuyer sur la touche F (24H) pendant 5 sec.

Remplacement du filtre

• Retirer les filtres à graisse métalliques.
• Enlever le filtre anti-odeur à charbon actif saturé en intervenant sur les crochets prévus à cet effet.
• Monter le nouveau filtre en l'accrochant dans son siège.
• Remonter les filtres à graisse métalliques.

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm : 7μW. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

- Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
