Type product	Afzuigkap
Merk	ROBLIN
Model	CREATIX 800
Geschatte breedte	80 cm
Minimale veiligheidsafstand tot kookplaat	650 mm
Luchtafvoerdiameter	150 mm (reductie mogelijk tot 120 mm)
Elektrische voeding	230 V / 50 Hz (te controleren op het typeplaatje)
Aantal motorsnelheden	3 snelheden + 1 intensieve snelheid (10 min)
Speciale functies	24U functie (afzuiging 100 m³/h 10 min/h), vertraagde uitschakeling 30 min, optionele afstandsbediening
Verlichting	LED wit klasse 1M (7 μW bij 439 nm)
Vetfilters	Metalen, vaatwasserbestendig
Actief koolstoffilter	Niet wasbaar, vervanging om de 4 maanden (filterende versie)
Onderhoudsalarm	Ja, visueel signaal voor reinigen vetfilters (100u) en vervangen koolstoffilter (200u)
Geschat gewicht	15-20 kg
Beschermingsklasse	Klasse I (aardverplichting)

Veelgestelde vragen - CREATIX 800 ROBLIN

Wat is de minimale afstand tussen de afzuigkap CREATIX 800 en het fornuis?

De minimale veiligheidsafstand is 650 mm tussen de kookplaat en de afzuigkap. Sommige modellen kunnen lager worden geïnstalleerd, raadpleeg de paragrafen 'Afmetingen' en 'Installatie' van de handleiding.

Hoe maak ik de metalen vetfilters schoon?

De metalen vetfilters zijn vaatwasserbestendig. Verwijder ze door ze naar achteren te duwen en naar beneden te trekken, laat ze drogen voordat u ze terugplaatst. Maak ze elke 2 maanden schoon of wanneer het 24U-lampje knippert.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter is niet wasbaar of te regenereren. Het moet ongeveer elke 4 maanden worden vervangen, of wanneer het 24U-lampje knippert (als het alarm is ingeschakeld). Om het te vervangen, verwijdert u eerst de metalen vetfilters, ontgrendelt u het oude filter en plaatst u het nieuwe.

Hoe activeer ik de intensieve snelheid van de afzuigkap?

Druk op de toets E (Intensief). De intensieve snelheid is getimed op 10 minuten, waarna het systeem terugkeert naar de vorige snelheid. Om het voortijdig uit te schakelen, drukt u nogmaals op E of schakelt u de motor uit.

Hoe gebruik ik de 24U-functie?

De 24U-functie laat de motor ongeveer 100 m³/h draaien gedurende 10 minuten per uur. Om deze te activeren, drukt u op de toets F (24U). Deze kan niet worden geactiveerd als de intensieve snelheid of de vertraagde uitschakeling actief is. Om uit te schakelen, drukt u nogmaals op F.

Hoe stel ik het alarm voor de vetfilters in?

Het alarm voor de vetfilters wordt automatisch geactiveerd na 100 uur werking. Het 24U-lampje knippert dan. Om het alarm te resetten na het reinigen, schakelt u de motor en verlichting uit en drukt u 5 seconden op de toets F (24U).

Hoe activeer ik het alarm voor het actief koolstoffilter?

Bij afzuigkappen in filterende versie moet het alarm voor het koolstoffilter handmatig worden ingeschakeld. Schakel de motor en verlichting uit en druk 5 seconden op de toets E (Intensief). De Off-motorled knippert 2 keer voor inschakeling, 1 keer voor uitschakeling.

Wat te doen als de afzuigkap niet werkt na installatie?

Controleer eerst of de voedingsstekker goed is aangesloten en of de tweepolige schakelaar in de aan-stand staat. Zorg ervoor dat de connector van de voedingskabel goed in de aansluiting van de diffuser zit. Raadpleeg ook de bedieningstabel om de indicatielampjes te controleren.

Kan ik de afzuigkap gebruiken zonder externe afvoer?

Ja, de afzuigkap kan worden geïnstalleerd in filterende versie. In dat geval moet u een actief koolstoffilterkit aanschaffen en het filterdeksel op de luchtafvoer bevestigen. De lucht wordt dan gerecirculeerd na passage door de filters.

Hoe vervang ik de LED-verlichting?

De verlichting is een witte LED van klasse 1M. Voor vervanging neemt u contact op met de klantendienst van ROBLIN. Probeer het niet zelf te vervangen, omdat optische instrumenten gevaarlijk kunnen zijn.

GEBRUIKSAANWIJZING CREATIX 800 ROBLIN

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installaties.
• De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen kunnen lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installatie).
• Controleer of de netspanning correspondeert met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuitlaat door middel van een leiding met een diameter van 120 mm of groter. De leiding moet een zo kort mogelijke route afleggen.
• Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd wordt. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaakt te worden. Een juist gebruik zonder gevaren wordt verkregen wanneer de maximale onderdruk in het vertrek niet hoger is dan 0,04 mbar.
• Om elk risico te voorkomen moet een beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden vervangen.
• Alle voorschriften betreffende de afvoer van lucht moeten in acht worden genomen.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijl deze in werking is.
• Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
• Er mag niet onder de afzuigkap geflambeerd worden; brandgevaar
• Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• LET OP: de toegankelijke onderdelen kunnen erg warm worden als ze met kookap paraten worden gebruikt."

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijd tijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te maken is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbol ↗ op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de dienst belast met de verwijdering van huishoudafval of de winkel waar u het product hebt gekocht.

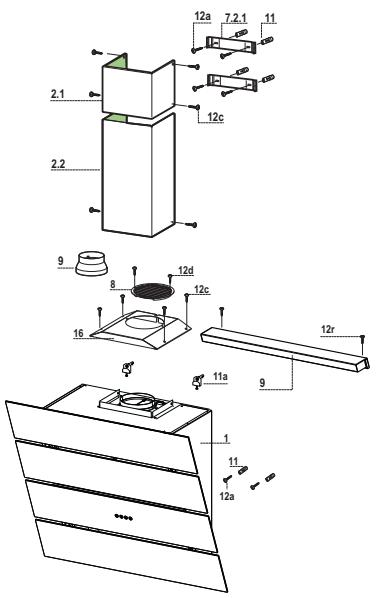

Ref.	Aantal	Onderdelen van het apparaat
1	1	Afzuigkap met: bedieningsknoppen, verlichting, ventilatorunit, filters
2.1	1	Bovenste schouw
2.2	1	Onderste schouw
5	1	Verlichtingsunit
8	1	Richtingsrooster luchtafvoer
9	1	Verloopflens 150-120
16	1	Filterdeksel
Ref.	Aantal	Installatieonderdelen
7.2.1	2	Bevestigingsbeugels bovenste schouw
11	6	Pluggen
11a	2	Pluggen SB 12/10
12a	6	Schroeven 4,2 x 44,4
12c	10	Schroeven 2,9 x 6,5
12r	2	Schroeven 4,2 x 12,7
12d	2	Schroeven 2,9 x 9,5
	Aantal	Documentatie
	1	Instructieboekje

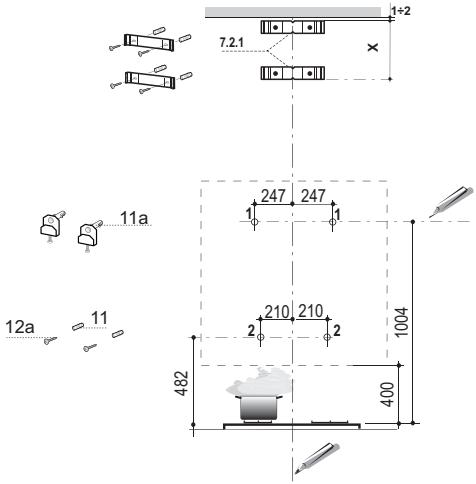

Boren in de wand en bevestigen van de beugels

Teken op de wand:

• Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd;
• Een horizontale lijn op min. 1004 mm afstand van het kookvlak.
• Teken een punt (1) op de horizontale lijn op 247 mm rechts van de verticale referentielijn.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Teken, zoals aangegeven, een referentiepunt (2) op 210 mm afstand van de verticale referentielijn en 482 mm boven het kookvlak.
• Herhaal deze handeling aan de andere kant en controleer de uitlijning.
• Boor gaten van 12 mm op de plaats van de getekende punten (1).
• Boor gaten van 8 mm op de plaats van de getekende punten (2).
• Plaats de pluggen met de beugel 11a in de gaten (1) en draai ze aan.
• Plaats de plug 11 in de gaten (2).

Voor de installatie met decoratieve schouw: (optie)

• Plaats de beugel 7.2.1 op 1-2 mm afstand van het plafond of van de bovenste grens, zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.
• Kruis het midden van de gaten van de beugel aan.
• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte standaard bijgeleverde bovenste schouw), zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.
• Kruis het midden van de gaten van de beugel aan.
• Boor gaten van 8 mm op de plaats van de aangekruiste punten.
• Plaats de pluggen 11 in de gaten.
• Bevestig de beugels met de bijgeleverde schroeven 12a (4,2 x 44,4).

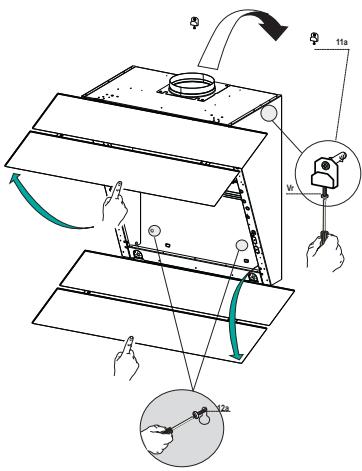

Montage van de afzuigkap

• Open de panelen/het paneel (zie paragraaf Openen van de panelen).
• Verwijder de vetfilters met behulp van de handgrepen.
• Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag.
  • Haak de afzuigkap aan de 2 beugels 11a.
• Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen.
• Draai de veiligheidsschroef 12a aan.
• Sluit de panelen/het paneel weer.

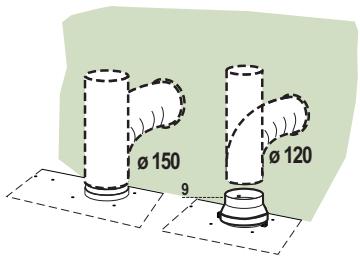

Bij installatie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van ø 150 of 120 mm, naar keuze van de installateur.

• Voor verbinding met een leiding van 120 mm, moet de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemmen. Het benodigde materiaal wordt niet bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

Om het model met luchtcirculatie te installeren moet de optionele kit Actief koolstofpatroon worden aangeschaft.

• Verwijder het hoekelement van de schouw.
• Bevestig het filterdeksel op de luchtuitgang met behulp van de vier schroeven 12c (2,9 x 6,5).
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecirculeerde lucht met 2 van de bijgeleverde schroeven 12d (2,9 x 9,5).

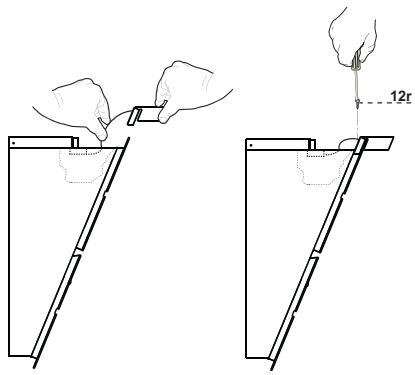

Montage van de verlichtingsunit

• Voer de kabel van de verlichtingsunit door het gat.
• Laat de verlichtingsunit 9 op de bovenkant van de afzuigkap steunen.
• Bevestig hem met de bijgeleverde schroeven 12r.
  • Verwijder de vetfilters.
• In de afzuigkap bevindt zich een aansluitdoos van de verlichtingsunit.
• Open de doos en sluit de draden op de klem aan. Let hierbij op de kleuren.
• Sluit de aansluitdoos weer, monteer de vetfilters weer en sluit de panelen.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van tenminste 3 mm.
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker u ervan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

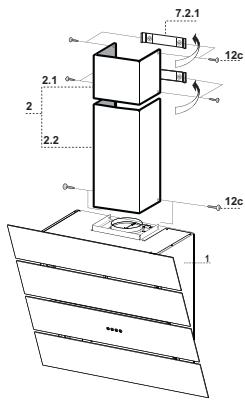

Montage van de schouw

Bovenstuk van de schouw

• De twee zijplaten enigszins openen, ze vasthaken achter de beugels 7.2.1 en ze weer zo ver mogelijk sluiten.
• Aan de zijkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De twee zijplaten van de schouw enigszins openen, ze vasthaken tussen het bovenstuk van de schouw en de wand en ze weer zo ver mogelijk sluiten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c.

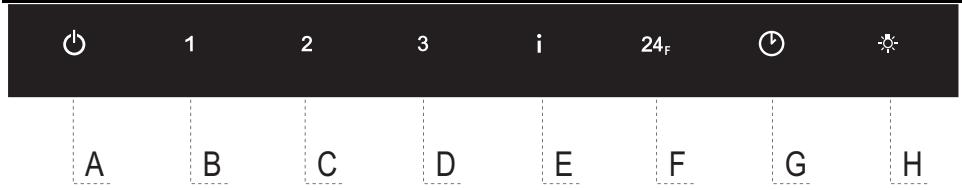

Bedieningspaneel

Toets	Functie	Led
A	Zet de motor uit.	De leds die de snelheid van de motor aanduiden gaan uit.
	Als deze toets 5 seconden ingedrukt wordt gehouden, wordt de toetsenblokkering in-/uitgeschakeld.	Alle leds gaan cyclisch na elkaar branden.
B	Schakelt de eerste snelheid in.	De leds van de eerste snelheid en Off motor gaan branden.
C	Schakelt de tweede snelheid in.	De leds van de tweede snelheid en Off motor gaan branden.
D	Schakelt de derde snelheid in.	De leds van de derde snelheid en Off motor gaan branden.
E	Schakelt de hoge snelheid in. Deze snelheid is op 10 minuten ingesteld. Daarna gaat het systeem weer op de eerder ingestelde snelheid werken. Deze functie kan worden uitgeschakeld door op de toets te drukken of de motor uit te zetten.	De led brandt.
	Als de toets ongeveer 5 seconden ingedrukt wordt gehouden als alle belastingen (motor+lamp) uitgeschakeld zijn, dan wordt het alarm van de actieve koolstofffilters ingeschakeld.Druk opnieuw 5 seconden op de toets om het alarm uit te schakelen.	2 maal knipperen led toets A.1 maal knipperen led toets A.
F	Activeert de 24H-functie waarbij de motor op een snelheid wordt ingeschakeld die elk uur gedurende 10 minuten een afzuiging van 100 m^3/h mogelijk maakt. Deze werkwijze kan niet worden ingeschakeld als de hoge snelheid ofdelayactief is.Druk opnieuw op de toets om de functie uit te schakelen.	De leds van de snelheid24Hen Off motor gaan branden.
	Als tijdens het filteralarm ongeveer 5 seconden op deze toets wordt gedrukt, wordt het alarm gereset. Deze signaleringen zijn alleen zichtbaar als de motor uitstaat.	Na de procedure gaat de eerder getoonde signalering uit:24H KnipperendSignaleert dat de metalen vetfilters moeten worden gewassen. Het alarm wordt na 100 bedrijfsuren van de afzuigkap ingeschakeld.24H KnipperendSignaleert dat de actieve koolstofffilters moeten worden vervangen en dat ook de metalen vetfilters moeten worden gewassen. Het alarm wordt na 200 bedrijfsuren van de afzuigkap ingeschakeld.
G	Activeert dedelay, de uitgestelde automatische uitschakeling van de motor en van de verlichting met 30 minuten.Deze functie kan worden uitgeschakeld door op de toets te drukken of de motor uit te zetten.	De leddelaygaat branden.
	Door de toets 5 seconden ingedrukt te houden wordt de afstandsbediening ingeschakeld.Door de toets 5 seconden ingedrukt te houden wordt de afstandsbediening uitgeschakeld.	2 maal knipperen led toets A.1 maal knipperen led toets A.
H	Schakelt bij een korte druk de verlichting op de hoogste lichtsterkte in en uit.	De led ‘verlichting’ gaat branden.
	Door de toets ongeveer 2 seconden ingedrukt te houden wordt de sfeerverlichting ingeschakeld (indien aanwezig).

AFSTANDSBEDIENING (OPTIE)

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA (niet inbegrepen).

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken.

De vetfilters kunnen in de vaatwasser worden gewassen. Dit moet gebeuren als de led 24H gaat knipperen of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
  • Druk 5 seconden op de toets F (24H).

Reinigen van de filters

• Verwijder de filters één voor één door ze naar de achterkant van de unit te duwen en tegelijkertijd naar beneden te trekken.
• Was de filters zonder ze te buigen en laat ze drogen alvorens ze weer te monteren. (Een eventuele kleurverandering van het filteroppervlak die zich in de loop van de tijd kan voordoen heeft geen nadelige gevolgen voor de efficiëntie van het filter.)
• Monteer de filters weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant.

Het geurfilter met actieve koolstof is alleen aanwezig op afzuigkappen met luchtcirculatie en heeft de functie om de geuren in de luchtstroom die door het filter gaat vast te houden tot het verzadigd is. Dit filter is niet afwasbaar en niet regenereerbaar en moet worden vervangen wanneer de led 24H op het display knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignaal

• Bij afzuigkappen met luchtcirculatie moet het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installatie of daarna.
• Schakel de lampen en de zuigmotor uit.
• Druk tot de bevestiging op de toets E (hoge snelheid):
• 2 keer knipperen van de leds Off Motor – Alarm geurfilter met actieve koolstof verzadigd AAN
• 1 keer knipperen van de leds Off Motor – Alarm geurfilter met actieve koolstof verzadigd UIT.

VERVANGEN VAN HET GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
  • Druk 5 seconden op de toets F (24H).

Vervangen van het filter

• Verwijder de metalen vetfilters.
- Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken.
- Monteer het nieuwe filter in zijn behuizing.
• Monteer de metalen vetfilters weer.
