GEBRUIKSAANWIJZING EPSILONE 400 ROBLIN

De gebruiksaanwijzingen hebben betrekking op verschillende modellen van dit apparaat. Mogelijk vindt u dan ook beschrijvingen van aparte kenmerken die niet over uw specifieke apparaat gaan. INSTALLATIE

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste

installatie of oneigenlijk gebruik. De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie). Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld. Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt. Sluit de afzuiginrichting op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen. Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.). Als de afzuiginrichting in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. De keuken dient over een opening te beschikken die direct in verbinding staat met de buitenlucht om de toevoer van schone lucht te garanderen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt. Een beschadigd netsnoer moet door de producent of de technische servicedienst worden gerepareerd om elk risico te vermijden. De lucht mag niet worden afgevoerd via een slang die wordt gebruikt voor de rookafzuiging door apparaten op gas of andere brandstoffen (niet gebruiken met apparaten die alleen lucht in de ruimte afgeven).

• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden. Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap. Waarschuwing: indien de schroeven en bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.
• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar met een afstand tussen de contacten van minstens 3 mm. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te

verwijderen. Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is. Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap. Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen. Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten. Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar. Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. Dit apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.

• “ LET OP: tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden ”. ONDERHOUD

• Schakel het apparaat uit of koppel het los van het elektriciteitsnet alvorens reinigings- of onderhoudswerkzaamheden uit te voeren.
• De filters reinigen en/vervangen na de aangegeven tijdsperiode (brandgevaar).
• De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen.
• Het actieve koolstoffilter is niet afwasbaar of regenereerbaar en moeten ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik.
• 'Er bestaat brandgevaar als de reiniging niet volgens de voorschriften wordt uitgevoerd.'
• Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel. Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

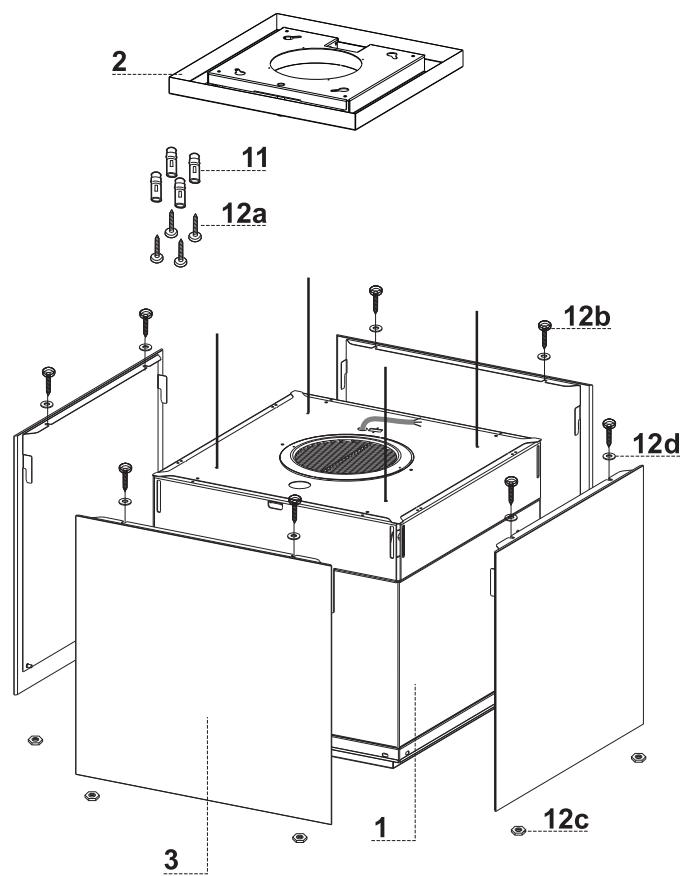

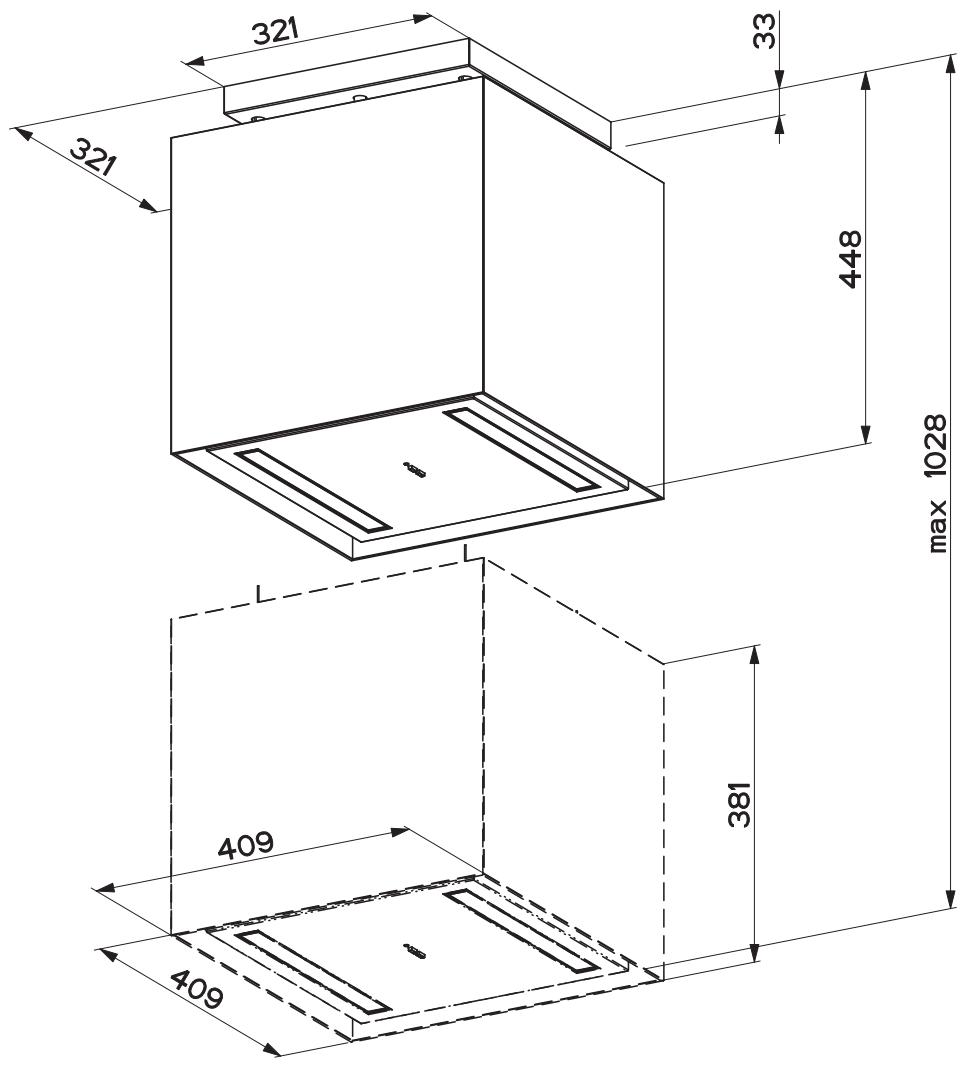

EIGENSCHAPPEN Onderdelen Ref. Aantal Productonderdelen 1 Afzuigkap met: Bedieningen, verlichting, filters, motor. 1 Steunplaat afzuigkap. 4 Glasplaten Ref. Aantal Installatieonderdelen 4 Pluggen ø 10 12a 4 Schroeven 4,2 x 44,4 12b 8 Schroeven 4 x 8 12c 8 Moeren 12d 8 Sluitringen D.4,3 x 10 Aantal Documentatie 1 Instructieboekje

INSTALLATIE Deze afzuigkap kan in de volgende uitvoeringen aan het plafond/de draagconsole boven een eilandkookplaat (min. 650 mm) worden geïnstalleerd:

• Model met luchtafvoer naar buiten: afvoer naar buiten.
• Model met luchtcirculatie: interne recirculatie. Volgorde van de installatiewerkzaamheden

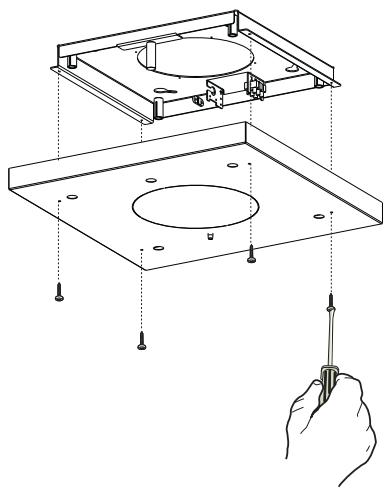

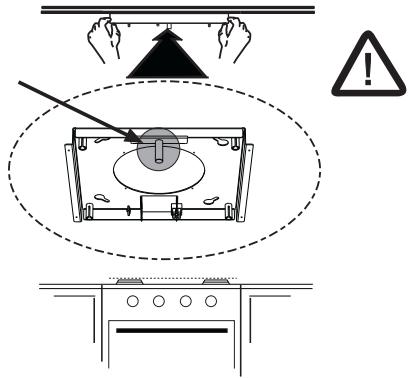

Voorbereiden van de installatie Gaten boren in het plafond/de draagconsole en bevestiging steunplaat Aansluitingen Montage van de afzuigkap Controle van de werking Verwerking van het verpakkingsafval Opening van de plaat en voorbereiding voor de montage

• Draai de schroeven los die de plaat aan de afdekking bevestigen.

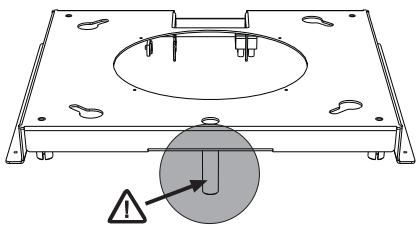

• Neem de plaat vast en plaats hem in de juiste richting, zoals in de afbeelding is weergegeven. De aanslagpen moet vóór de installateur blijven.

Gaten boren in het plafond/de draagconsole en bevestiging plaat GATEN BOREN IN HET PLAFOND/DE DRAAGCONSOLE

• Bepaal met behulp van een paslood het middelpunt van de kookplaat en kruis dit aan op het plafond/de draagconsole.
• Zet de plaat tegen het plafond/de draagconsole. Plaats hem in de juiste richting, zoals in de afbeelding is weergegeven.
• Kruis het midden van de gaten van de plaat aan.
• Boor de volgende punten:
• Plafond van massief beton: afhankelijk van gebruikte betonpluggen.
• Bakstenen plafond met luchtkamer, met een stevige dikte van 20 mm: boor een gat van ø 10 mm (plaats onmiddellijk de bijgeleverde pluggen 11).
• Plafond met houten balken: afhankelijk van de gebruikte houtschroeven (niet bijgeleverd).
• Houten draagconsole, met een stevige dikte van 15 mm: boor gaten van ø 7 mm.
• Doorvoer van netsnoer: boor gaten van ø 10 mm.
• Luchtafvoer (model met luchtafvoer naar buiten): afhankelijk van de diameter van de aansluiting op de externe luchtafvoerbuis.
• Draai twee schroeven kruislings aan en laat 4-5 mm afstand van het plafond over:
• voor massief beton, betonpluggen, niet bijgeleverd.
• voor bakstenen met luchtkamer, met een stevige dikte van ongeveer 20 mm, schroeven 12a, bijgeleverd.
• voor houten balken, houtschroeven, niet bijgeleverd.
• voor houten draagconsole, schroeven met sluitringen en moeren, niet bijgeleverd.

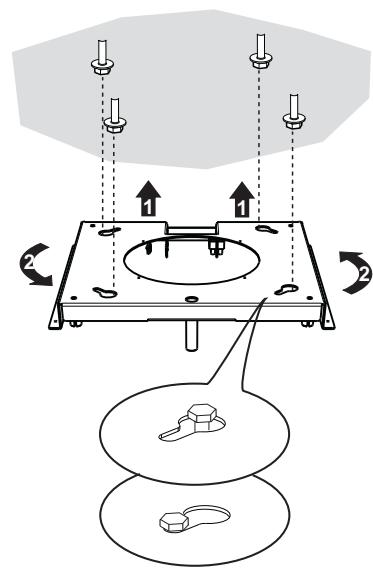

BEVESTIGING VAN DE PLAAT

• Til de bevestigingsplaat op en haak de twee eerder aan het plafond bevestigde schroeven in de gaten en draai tot het midden van het stelgat. Let op: de plaat moet de richting hebben die in de afbeelding is weergegeven
• Haal de twee schroeven aan en draai de andere twee bijgeleverde schroeven aan; voordat u de schroeven definitief aanhaalt, kunt u het onderdeel afstellen door het te draaien. Let er daarbij op dat de schroeven niet uit de zitting van het stelgat raken.
• Het onderdeel moet veilig worden bevestigd, zowel met betrekking tot het gewicht van de kap als wat betreft belastingen door toevallige duwbewegingen tegen de zijkant van het gemonteerde apparaat. Controleer na de bevestiging of de plaat stevig vastzit.
• In alle gevallen waarin het plafond bij het ophangpunt niet stevig genoeg is, moet de installateur dit verstevigen met geschikte platen en contraplaten die aan structureel stevige delen zijn bevestigd.

• Controleer of de plaat waterpas aan het plafond is bevestigd.

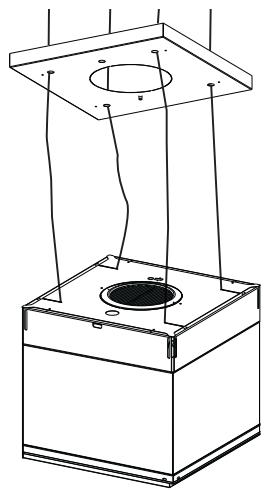

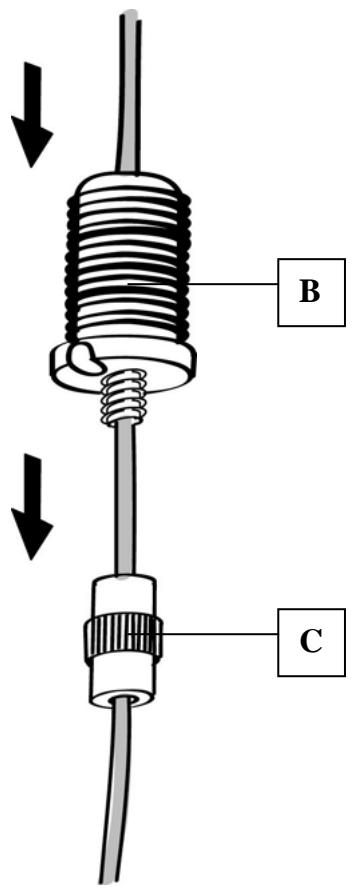

AANSLUITING VAN DE KABELS AFZUIGKAP-PLAAT

NB Voordat u tot installatie overgaat, moet de afzuigkap met behulp van een steun of een tweede persoon op een hoogte van minstens 650 mm van de kookplaat worden gebracht. Let erop de maximale uitschuiflengte van de afzuigkap die in de dimensietekening is aangegeven niet te overschrijden. Dit is essentieel, omdat de kabels van de afzuigkap aan de plaat op het plafond noodzakelijkerwijs moeten worden aangesloten zonder dat het gewicht van de afzuigkap de structuur belast. Het bevestigingssysteem van de 4 kabels bestaat uit 3 delen:

• Aanslagpen met schroefdraad (a) die al op de plafondplaat is gemonteerd.
• Bijgeleverde kabelklembout (b).
• Bijgeleverde veiligheidsknop (c).

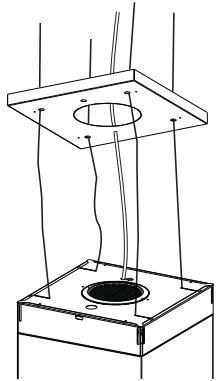

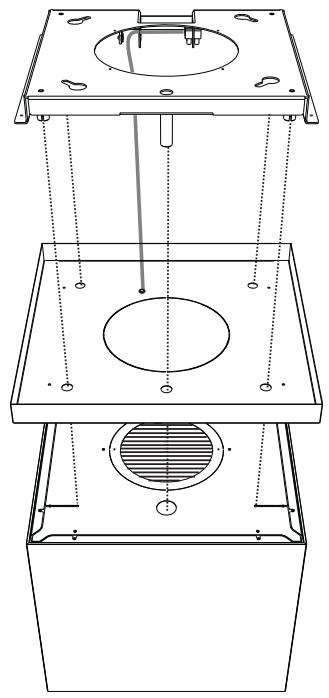

• Voer de 4 kabels (die aan de afzuigkap vastgemaakt zijn) door de gaten van de eerder gedemonteerde plaatafdekking en let erop dat de richting dezelfde is als de plaat die aan het plafond is vastgemaakt.

• Voer het netsnoer van de afzuigkap door het gat in de afdekking. Let op: breek of verwijder de klemband die het netsnoer aan de afzuigkap bevestigt niet.

• Let op de richting van de plaat die aan het plafond is bevestigd (de aanslagpen van de plaat moet samenvallen met een gat op de plaatafdekking en op de afzuigkap).

• Breng de veiligheidsknoppen (c) op de kabels aan met de schroefdraad naar boven gericht.
• Breng de kabelklembouten (b) op de kabels aan.

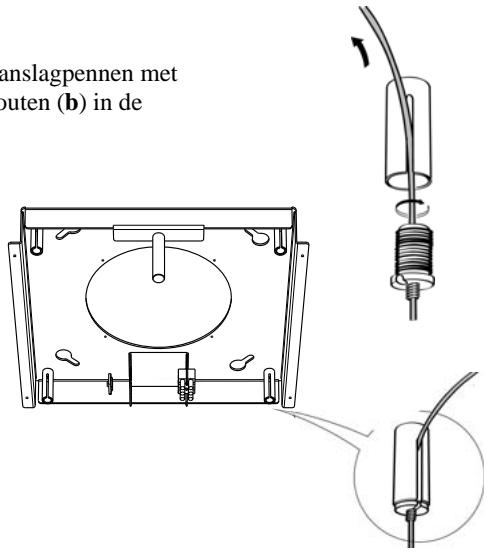

• Voer de kabels door de gleuven van de aanslagpennen met schroefdraad (a) en draai de kabelklembouten (b) in de aanslagpennen aan.

• Hierna moet het resultaat voor alle 4 de kabels zijn zoals op de afbeelding is weergegeven.

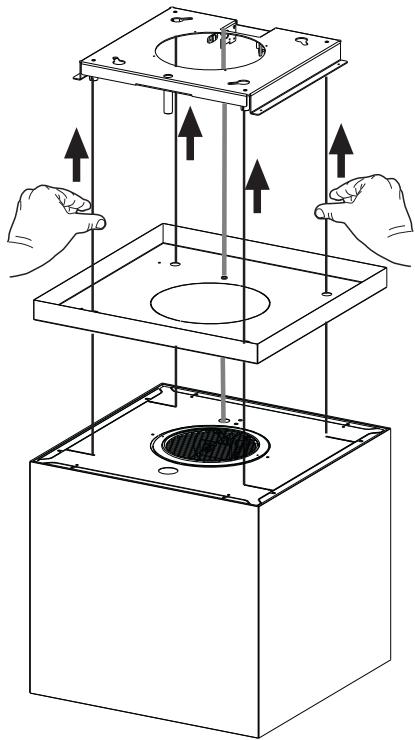

• Nu zijn alle 4 de kabels op de plaat aangesloten. Span de kabels door ze omhoog te duwen, zodat ze door de kabelklembout lopen en uit de gleuf van de aanslagpen met schroefdraad komen. Dit is mogelijk, omdat de kabelklembout een systeem heeft dat ervoor zorgt dat de kabel slechts in één richting door de bout kan lopen, omdat de beweging in de andere richting wordt geblokkeerd. Let erop dat de kabels allemaal dezelfde lengte hebben voor een gemakkelijke uitlijning. Bovendien mag de kabel linksvoor niet losser gespannen zijn dan de anderen.

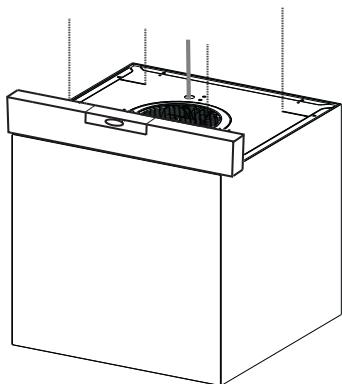

HORIZONTAAL UITLIJNEN VAN DE AFZUIGKAP

• De afzuigkap moet horizontaal uitgelijnd worden.
• De afzuigkap wordt horizontaal uitgelijnd met behulp van de veiligheidspennen C.

• Plaats een waterpas op de afzuigkap.

• Door een druk naar boven op de veiligheidsknoppen uit te oefenen wordt de beweging van de kabel ‘gedeblokkeerd’. Door de kabel in of uit de kabelklembout te schuiven kunnen de afstellingen voor de horizontale uitlijning van het beweegbare deel van de afzuigkap worden uitgevoerd.
• Nadat de afzuigkap goed is uitgelijnd moeten de veiligheidsknoppen worden vastgedraaid. Let op:
• Controleer of alle 4 de kabels gespannen zijn.
• Controleer of alle 4 de kabels tijdens de installatie geen schade hebben opgelopen.
• Bedenk dat de minimale afstand tussen de afzuigkap en de kookplaat van de keuken 650 mm moet zijn en let erop de maximale uitschuiflengte van de afzuigkap die in de dimensietekening is aangegeven niet te overschrijden.

Raadpleeg voor de installatie van de afzuigkap met luchtafvoer naar buiten de aanwijzingen in de specifieke afzuigset voor de afzuigkap.

LUCHTAFVOER MODEL MET LUCHTCIRCULATIE

• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het vetfilter.
• Controleer of er geurfilters met actieve koolstof aanwezig zijn.

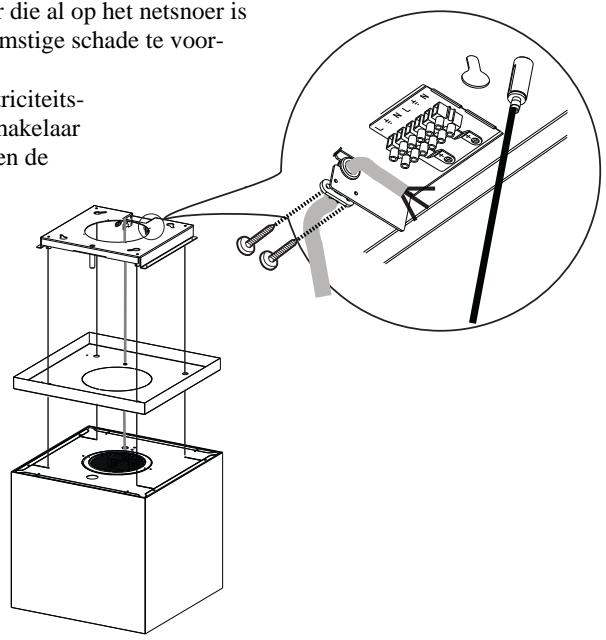

BEVESTIGING VAN HET NETSNOER

• Span het netsnoer en bevestig het aan de beugel op de plafondplaat met behulp van het lipje dat al met 2 schroeven is gemonteerd.
• Klem de rubber kabeldoorvoer die al op het netsnoer is geplaatst in de gleuf om toekomstige schade te voorkomen.
• Sluit de afzuigkap op het elektriciteitsnet aan met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3 mm.
• Verwijder de vetfilters (zie par. 'Onderhoud') en controleer of de stekker van het netsnoer correct in de aansluiting van de afzuiginrichting is gestoken.
• Nu kunt u de klemband die het netsnoer aan de afzuigkap blokkeert doorknippen.

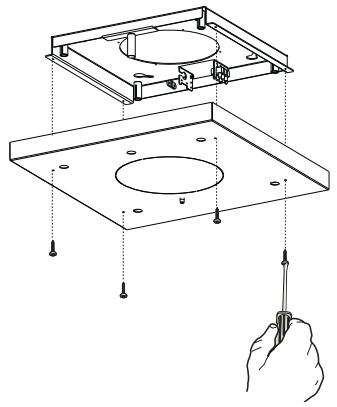

MONTAGE VAN DE PLAATAFDEKKING

• Schroef de afdekking weer aan de plaat vast met de 4 eerder verwijderde schroeven.

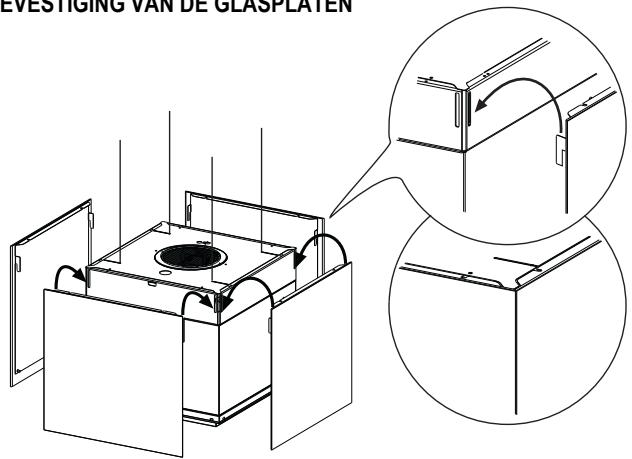

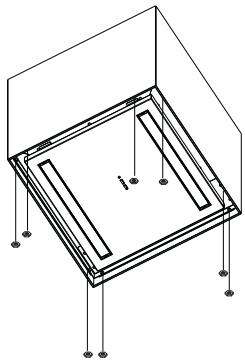

BEVESTIGING VAN DE GLASPLATEN

• Maak de 4 glasplaten aan de afzuigkap vast door de lipjes in de groeven te steken.
• Stel de 4 glasplaten met de hand middels kleine afstellingen waterpas.

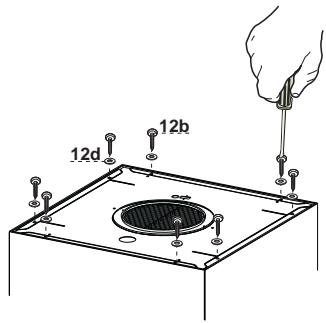

• Bevestig de 4 glasplaten aan de bovenkant met de bijgeleverde schroeven 12b + 12d en controleer of de glasplaten onderling waterpas blijven. 12b 12d

• Bevestig de 4 glasplaten van onderen definitief met de bijgeleverde moeren 12c en controleer of de glasplaten onderling waterpas blijven. Let op Controleer of de glasplaten van de afzuigkap goed uitgelijnd en waterpas zijn. Als dat niet het geval is, dan kunnen aanpassingen worden gedaan door de moeren 12c of de schroeven 12b los te draaien, zodat de glasplaten goed worden uitgelijnd door ze te bewegen.

Toets Functie L Schakelt de lichten in/uit. T1 Afzuigkap omlaag Als deze toets 2 seconden wordt ingedrukt, gaat de afzuigkap omhoog. Bij een korte druk op de toets: aan-uit motor. Afzuigkap omhoog Eerste druk: de afzuigkap daalt. Tweede druk: stop afzuigkap. Nadat de beweging gestopt is, wordt de motor op de tweede snelheid ingeschakeld.

Display Aan/Uit Uit/Uit De elektronica herkent twee soorten storingen en geeft het bijbehorende signaal Led T1 De maximale stroomopname is overschreden: in geval van overbelasting wordt de storing gesignaleerd doordat de led T1 op het toetsenbord om de 2 seconden gaat knipperen. Controleer of de afLangzaam knipperen zuigkap niet in zijn beweging gehinderd wordt. Deze signalering blijft actief tot opnieuw de opening/sluiting van de afzuigkap wordt bediend. Tussenkomst van de veiligheidsmicroschakelaar tijdens de opening: bij tussenkomst van de veiligheidsmicroschakelaar wordt de storing gesignaleerd door de led T1, die snel knippert (om de 250 ms). Dit betekent dat de afzuigkap tot voorbij de aanslag is gegaan…….. Neem contact op Snel knipperen met de technische servicedienst! Tijdens deze storing zijn de functies van de afzuigkap (lichten en motor) nog steeds toegankelijk en bij ingeschakelde motor blijft de led T1 knipperen om aan te geven dat de storing nog steeds aanwezig is.

AFSTANDSBEDIENING Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standaardtype LR03-AAA (niet inbegrepen).

• Bewaar de afstandsbediening niet in de buurt van warmtebronnen.
• De batterijen mogen na gebruik niet in het milieu terechtkomen, gooi ze in de hiervoor bestemde afvalbakken. Bedieningspaneel Toets

Functie Display De motor wordt in- of uitgeschakeld.

Gesloten afzuigkap: Bij een korte druk op de toets begint de afzuigkap te dalen Bij een volgende druk stopt de kap. Als de beweging gestopt is, wordt de motor op de 2e snelheid ingeschakeld.

Afzuigkap open: Als 2 seconden op deze toets wordt gedrukt, wordt de stijgende beweging weer ingeschakeld die met de aanslag wordt gestopt. Door er (kort) op te drukken stopt de beweging (vóór de aanslag). - Door nogmaals kort te drukken: aan-uit motor. - Als de toets 2 seconden ingedrukt wordt gehouden, wordt de stijgende beweging ingeschakeld. Als de motor ingeschakeld is, stopt eerst de motor en daarna wordt de beweging gestart.

Verlaagt de snelheid van de motor.

Verhoogt de snelheid van de motor.

HOGE SNELHEID Kan alleen bij ingeschakelde kap geactiveerd worden en als delay of 24h niet actief zijn. Schakelt de hoge snelheid vanuit elke snelheid in. Druk opnieuw op dezelfde toets of schakel de motor uit, om de functie uit te schakelen. De hoge snelheid is ingesteld op 10 minuten. Na 10 minuten keert het systeem automatisch terug naar de eerder ingestelde snelheid. Korte druk Delay-functie: Deze functie kan alleen geactiveerd worden als de hoge snelheid of 24h niet actief zijn. Schakelt de totale stopmodus van de afzuigkap na 30 minuten in (motor+verlichting): om de Delay-functie uit te schakelen kunt u opnieuw op dezelfde toets drukken of de motor uitschakelen. Ingedrukt gedurende 2 sec 24H-functie: Deze functie kan alleen geactiveerd worden als de hoge snelheid of Delay niet actief zijn. Schakelt de 24h-functie elk uur 10 minuten in gedurende 24 uur. Na deze tijd wordt de functie uitgeschakeld. De led op de motortoets (van de bedieningstoetsen van de kap) knippert om de 0,5 seconde. De led op de motortoets (van de bedieningstoetsen van de kap) knippert om de 2 seconden. Schakelt de verlichting van de afzuigkap in/uit.

De led op de motortoets (van de bedieningstoetsen van de kap) knippert 1 maal per seconde.

ONDERHOUD Metalen vetfilter Het vetfilter kan in de vaatwasser worden gewassen en moeten minstens ongeveer iedere 2 maanden worden gewassen, of vaker bij veelvuldig gebruik.

REINIGEN VAN HET METALEN VETFILTER

• Open de verlichtingsunit door aan de groef te trekken.
• Verwijder het filter door het naar de achterkant van de unit te duwen en tegelijkertijd naar beneden te trekken.
• Was het filter zonder het te buigen en laat het drogen alvorens het weer te monteren.
• Monteer het filter weer en houd de handgreep daarbij naar het zichtbare deel aan de buitenkant.
• Sluit de verlichtingsunit weer. Geurfilters met actieve koolstof (Model met luchtcirculatie) Het filter kan niet worden gewassen of geregenereerd en moet ongeveer om de 4 maanden worden vervangen, of vaker bij veelvuldig gebruik. VERVANGING
• Open de verlichtingsunit.
• Verwijder de vetfilter.
• Verwijder de verzadigde geurfilters met actieve koolstof zoals aangegeven (A).
• Monteer de nieuwe filters zoals aangegeven (B).
• Monteer het vetfilter en de verlichtingsunit weer.

• Neem voor de vervanging contact op met de klantenservice (‘Wend u voor de aankoop tot de klantenservice’).

Handelingsprocedure bij storingen van de beweging

13. Controleer of de zekering correct ingeschakeld en niet doorgebrand is. Open

voor een eventuele vervanging de verlichtingsunit en draai de zekeringhouder los. Vervang hem door een exemplaar met dezelfde eigenschappen (ref.A).

14. Controleer of de afzuigkap waterpas is geïnstalleerd (het gebruik van een waterpas is aanbevolen).

15. Controleer of de vier kabels allemaal op dezelfde manier gespannen zijn.

Als bovenstaande handelingen het probleem niet hebben opgelost, neem dan contact op met de klantenservice.

VERKOPERSGARANTIE De door de vennootschap FRANKE FRANCE SAS gegeven verkopersgarantie voor de producten van het merk ROBLIN is beperkt tot de dealers en is van toepassing op het Europese vasteland van Frankrijk, Corsica en de Franse Overzeese Departementen en Gebieden. De verkopersgarantie is een garantie van 2 jaar op de onderdelen (exclusief arbeids- en reiskosten). De verkopersgarantie geldt vanaf de factuurdatum van het toestel aan de consument, mits deze datum binnen 12 maanden na de datum van de verkoop door ROBLIN aan de Klant gelegen is. Om bij iedere aftersalesservice-operatie de consument tegemoet te komen, verbindt de Klant zich ertoe om hem door te sturen naar de door ROBLIN ingestelde dienst voor een zo spoedig mogelijke afhandeling. De aftersalesservice is te bereiken op het volgende nummer: 04 88 78 59 93. De aan de ROBLIN-aftersalesservice te vermelden gegevens zijn:

Een beschrijving van het vastgestelde defect De commerciële referentie en het serienummer van het product De kopie van de aankoopfactuur van de consument en diens gegevens. Deze garantie is op alle technische en functionele problemen van toepassing. Van de verkopersgarantie zijn uitgesloten:

Defecten inzake accessoires en onderdelen die aan normale slijtage onderhevig zijn (zoals filters en lampen),

Schade, defecten en gebreken met een externe oorzaak,

Defecten die ontstaan door wijzigingen aan de constructie of de kenmerken van het toestel van het merk ROBLIN,

Defecten en schade die ontstaan door het gebruik van reserveonderdelen die niet conform zijn met de oorspronkelijk door ROBLIN geleverde onderdelen of door een onderhoudsdefect,

Defecten die voortvloeien uit het beroeps- of bedrijfsmatig gebruik van de toestellen. Schade door corrosie of een verkeerde aansluiting of voeding, Schade die ontstaat door het zich niet houden aan de door ROBLIN gegeven instructies (zoals bij de installatie en montage),

BESCHIKBAARHEID VAN RESERVEONDERDELEN

Op grond van artikel R 111-3 van het Franse wetboek inzake consumentenkoop (Code de la consommation) garandeert ROBLIN voor de vanaf 1 maart 2015 op de markt gebrachte producten dat de reserveonderdelen die onontbeerlijk zijn voor het gebruik van zijn Producten, gedurende een periode van 10 jaar na de aankoop van het product door de consument, beschikbaar zijn, waarbij de factuur als bewijs geldt, mits deze binnen 12 maanden na de datum van de verkoop door ROBLIN aan de klant is opgesteld.
