BEDIENUNGSANLEITUNG EPSILONE 400 ROBLIN

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.
• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
• Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
• Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

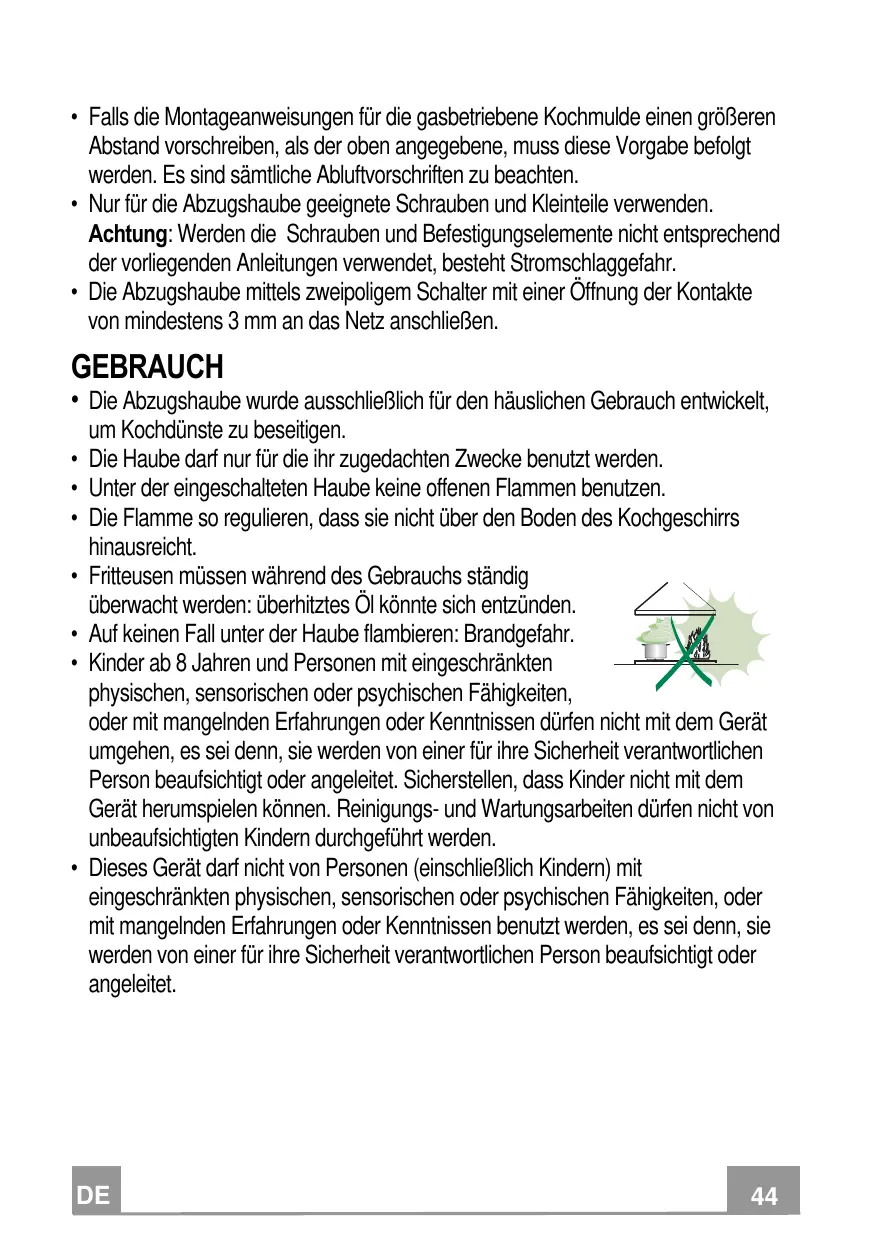

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen. GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt,

um Kochdünste zu beseitigen. Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden. Unter der eingeschalteten Haube keine offenen Flammen benutzen. Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht. Fritteusen müssen während des Gebrauchs ständig überwacht werden: überhitztes Öl könnte sich entzünden. Auf keinen Fall unter der Haube flambieren: Brandgefahr. Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden. Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen benutzt werden, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet.

• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses

ausgeschaltet und spannungslos gemacht werden. Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden. Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs. „Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr“. Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen. Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

CHARAKTERISTIKEN Komponenten Bez. Menge Produktkomponenten 1 Haubenkörper, komplett mit: Bedienelemente, Beleuchtung, Filter, Motor 1 Platte der Haubenhalterung 4 Glasscheibe Bez. Menge Installationskomponenten 4 Dübel ø 10 mm 12a 4 Schrauben 4,2 x 44,4 12b 8 Schrauben 4 x 8 12c 8 Muttern 12d 8 Unterlegscheiben D.4,3 x 10 Menge Dokumentation 1 Betriebsanleitung

MONTAGE Diese Haube ist für die Installation an einer Decke/Konsole über (Mindestabstand 650 mm) einer Kochinsel vorbereitet:

• Abluftversion: Abluftleitung nach Außen.
• Umluftversion: Innere Rezirkulation. Sequenz der Installationsarbeiten

Vorbereitung zur Installation. Bohren von Decke/Konsole und Befestigung der Halteplatte Anschlüsse Montage des Haubenkörpers Funktionskontrolle Entsorgung des Verpackungsmaterials Öffnen der Platte und Vorbereitung für die Montage

• Die Schrauben lösen, welche die Platte mit ihrer Abdeckung verbinden.
• Die Platte zur Hand nehmen und in der in der Abbildung gezeigten Richtung positionieren. Die Sperrklinke muss frontal zum Installateur verbleiben.

Bohren von Decke/Konsole und Befestigung der Platte

Mit Hilfe eines Lotfadens an Decke/Haltekonsole die Mitte des Kochfelds anzeichnen. Die Platte in der korrekten Einbaurichtung an der Decke/Konsole anlegen. Die Mitte der Löcher der Platte markieren. Die folgenden Punkte bohren:

• Decke aus Massivbeton: je nach den verwendeten Betondübeln.
• Decke aus Hohlziegeln mit 20 mm fester Stärke: Mit ø 10 mm bohren (sofort die mitgelieferten Dübel 11 einsetzen).
• Decke aus Holzträgern: je nach den verwendeten Holzschrauben (nicht mitgeliefert).
• Holzkonsole mit 15 mm fester Stärke: ø 7 mm bohren.
• Stromkabeldurchgang: ø 10 mm bohren.
• Luftaustritt (Abluftversion): je nach Durchmesser der Verbindung mit der Abluftleitung nach Außen.
• Zwei Schrauben über Kreuz einschrauben und 4-5 mm Abstand von der Decke belassen:
• für Massivbeton, Betondübel, nicht mitgeliefert.
• für Hohlziegel mit circa 20 mm fester Stärke, Schrauben 12a, mitgeliefert.
• für Holzträger, Holzschrauben, nicht mitgeliefert.
• für Holzkonsole, Schrauben mit Unterlegscheiben und Muttern, nicht mitgeliefert.

BEFESTIGUNG DER PLATTE

• Die Platte anheben, die Langlöcher an den zwei zuvor an der Decke angebrachten Schrauben einhängen und bis zur Mitte der Einstellöse drehen. Achtung: Die Einbaurichtung der Platte muss wie in der Abbildung gezeigt sein.
• Die beiden Schrauben festziehen und die beiden anderen mitgelieferten Schrauben einschrauben. Bevor die Schrauben endgültig festgezogen werden, kann durch Drehen des Teils reguliert werden, wobei darauf zu achten ist, dass die Schrauben nicht aus den Einstellösen fallen.
• Die Befestigung muss entsprechend des Gewichts der Haube und den Belastungen durch seitliche Stoßeinwirkungen auf das installierte Gerät sicher fixiert werden. Nach erfolgter Befestigung sicherstellen, dass die Platte stabil ist.
• In allen Fällen, in denen die Decke am Aufhängepunkt nicht robust genug sein sollte, muss der Installateur sie durch Platten und Konterplatten verstärken, die an stabilen Strukturteilen verankert werden.

• Die Nivellierung kontrollieren.

VERBINDUNG DER SEILE ZWISCHEN HAUBE UND PLATTE NB: Vor der Installation muss die Haube mit Hilfe einer Stütze oder einer zweiten Person auf eine Höhe von mindestens 650 mm vom Kochfeld gebracht werden. Darauf achten, dass die in der bemaßten Zeichnung angegebene max. Extension der Haube nicht überschritten wird. Diese Maßnahme ist sehr wichtig, weil das Gewicht der Haube beim Verbinden der Seile mit der an der Decke montierten Platte keinesfalls auf der Struktur lasten darf. Das System zur Befestigung der 4 Kabel besteht aus 3 Teilen:

• Sperrklinke mit Gewinde (a), die bereits an der Deckenplatte montiert ist.
• Kabelklemmschraube (b), im Lieferumfang enthalten.
• Sicherheitsknauf (c), im Lieferumfang enthalten.

• Die 4 am Haubenkörper eingehängten Kabel durch die entsprechenden Löcher an der zuvor ausgebauten Abdeckung der Platte führen, wobei darauf zu achten ist, dass die Richtung gleich ist wie die der an der Decke eingehängten Platte.

Das Stromkabel der Haube durch das Loch an der Abdeckung stecken. Achtung: Der Kabelbinder, mit dem das Stromkabel an der Haube befestigt ist, darf nicht beschädigt oder entfernt werden.

• Auf die Richtung der an der Decke befestigten Platte achten (ein entsprechendes Loch der Sperrklinke des Endanschlags der Platte findet sich an der Abdeckung der Platte und am Haubenkörper).

• Die Sicherheitsknäufe (c) mit nach oben zeigendem Gewinde auf die entsprechenden Seile stecken.
• Die Klemmschrauben (b) auf die entsprechenden Seile aufstecken.

• Die Kabel durch die Langlöcher der Sperrklinke mit Gewinde (a) stecken und die Kabelklemmschrauben (b) an den Sperrklinken selbst festschrauben.

• Das Ergebnis dieser Operation muss bei allen 4 Kabeln wie abgebildet aussehen.

• Damit sind alle 4 Kabel an die Platte angeschlossen. Die Kabel spannen, in dem sie nach oben geschoben werden, so dass sie in der Kabelklemmschraube und aus dem Langloch der Sperrklinke mit Gewinde gleiten. Dies ist möglich, weil die Kabelklemmschraube über ein System verfügt, welches das Gleiten des Kabels in ihrem Innern in nur eine Richtung erlaubt, während das Gleiten in die andere Richtung unterbunden wird. Sicherstellen, dass alle Kabel gleich lang sind, damit die abschließende Nivellierung erleichtert wird, und das Seil vorne links nicht weniger gespannt ist als die anderen.

NIVELLIEREN DER ABZUGSHAUBE

• Der Haubenkörper muss nivelliert werden.
• Die Nivellierung der Haube erfolgt durch Einwirken auf die Sicherheits-Sperrklinke C.

• Eine Wasserwaage auf die Haube legen.

• Die Sicherheitsknäufe nach oben drücken, so dass das Kabel beweglich wird. Durch Hin- und Herschieben des Kabels in der Kabelklemmschraube kann der bewegliche Körper der Haube nivelliert werden.
• Nachdem die Haube nivelliert wurde, die Sicherheitsknäufe wieder festschrauben. Achtung:
• Sicherstellen, dass alle 4 Halteseile gespannt sind.
• Kontrollieren, ob die 4 Halteseile während der Installation beschädigt wurden.
• Der Mindestabstand zwischen Haube und Kochfeld soll 650 mm betragen. Darauf achten, dass die in der bemaßten Zeichnung angegebene max. Extension der Haube nicht überschritten wird.

Für die Installation der Ablufthaube wird auf die Anleitungen verwiesen, die im spezifischen Abluft-Bausatz für die Haube enthalten ist.

LUFTAUSTRITT BEI DER FILTERVERSION

• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Entfernen Sie die Fettfilter
• Sicherstellen, ob Aktivkohlefilter zur Geruchsbindung vorhanden sind.

BEFESTIGUNG DES STROMKABELS

• Das Stromkabel spannen und mittels der bereits mit 2 Schrauben montierten Lasche an dem Bügel an der Deckenplatte befestigen.
• Die bereits am Stromkabel aufgesteckte Lippklampe aus Gummi an der Öse fixieren, damit zukünftige Beschädigungen vermieden werden.
• Beim Anschließen der Haube einen zweipoligen Schalter mit einer Öffnung der Kontakte von mindestens 3 mm zwischenschalten.
• Die Fettfilter ausbauen (siehe Absatz “Wartung”) und sicherstellen, dass der Verbinder des Stromkabels richtig in die Buchse des Abzugs eingesteckt ist.
• Jetzt kann der Kabelbinder aufgeschnitten werden, die das Stromkabel am Haubenkörper fixiert.

MONTAGE DER PLATTENABDECKUNG

• Die Abdeckung mit den zuvor ausgebauten Schrauben wieder an der Platte anschrauben.

BEFESTIGUNG DER GLASSCHEIBEN

• Die 4 Glasscheiben am Haubenkörper einhängen, indem die Rippen in die entsprechenden Langlöcher gesteckt werden.
• Die 4 Glasscheiben mit Hilfe kleiner Korrekturen von Hand nivellieren. 12b

• Die 4 Glasscheiben mit den mitgelieferten Schrauben 12b+12d von oben befestigen, wobei darauf zu achten ist, dass sie miteinander nivelliert bleiben. 12d

• Die 4 Glasscheiben mit den mitgelieferten Muttern 12b von unten definitiv befestigen, wobei darauf zu achten ist, dass sie miteinander nivelliert bleiben. Achtung Kontrollieren, ob die Glasscheiben der Haube perfekt nivelliert und ausgerichtet sind. Sollte dies nicht der Fall sein, können durch Lockern der Muttern 12c oder der Schrauben 12b kleine Justierungen durchgeführt werden, so dass die Glasscheiben perfekt miteinander nivelliert werden.

BEDIENUNG Schalttafel

Taste Funktion L Schaltet die Leuchtkörper ein oder aus. T1 Haube unten: Mit 2 Sekunden langem Drücken wird die Haube angehoben. Ein kurzes Antippen schaltet den Motor ein oder aus. Haube oben: Einmal Drücken: Die Haube wird abgesenkt. Mit zweitem Drücken: Die Haube hält an. Nachdem die Bewegung abgeschlossen ist, schaltet sich der Motor bei der 2. Geschwindigkeit ein. Display Ein/Aus Aus/Aus Die Elektronik erkennt zwei Arten von Anomalien und gibt die entsprechende Meldung LED T1 Langsames Blinken Schnelles Blinken Überschreiten der Stromaufnahme-Schwelle: Im Falle einer Überlastung wird die Anomalie mittels Blinken in Abständen von 2 Sekunden der LED T1 an der Tastatur gemeldet. Sicherstellen, dass die Bewegung der Haube nicht durch Hindernisse behindert wird. Diese Meldung bleibt bis zu einer erneuten Öffnungs- oder Schließsteuerung aktiv. Auslösen des Sicherheits-Mikroschalters während des Öffnens: Im Falle des Auslösens des Sicherheits-Mikroschalters wird die Anomalie mittels schnellem Blinken (alle 250 ms) der LED T1 gemeldet, was bedeutet, dass die Haube den Endanschlag überschritten hat…….. Den Technischen Kundendienst hinzuziehen! Während dieser Anomalie kann stets auf die Funktionen der Haube (Beleuchtung und Motor) zugegriffen werden, und wenn der Motor eingeschaltet ist, blinkt die LED T1 weiterhin, um anzuzeigen, dass die Anomalie noch vorliegt.

FERNBEDIENUNG Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-KohleBatterien 1,5 V des Standardtyps LR03-AAA versorgt wird (nicht im Lieferumfang enthalten).

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.
• Batterien müssen vorschriftsmäßig entsorgt werden. Schalttafel Taste Funktion Display Stellt den Motor an/ab.

Geschlossene Haube: - Mit kurzem Antippen der Taste wird die Haube gesenkt - Mit nochmaligem Antippen hält die Haube an. Nachdem die Bewegung abgeschlossen ist, schaltet sich der Motor bei der 2. Geschwindigkeit ein. Geöffnete Haube: - Mit 2 Sekunden langem Drücken wird die Hubbewegung aktiviert, die am Endanschlag anhält. - Mit kurzem Antippen wird die Bewegung noch vor dem Endanschlag angehalten. - Ein weiteres kurzes Antippen schaltet den Motor ein oder aus. - Bei 2 Sekunden langem Drücken wird die Hubbewegung aktiviert. - Ist der Motor in Betrieb, wird zuerst er angehalten und dann die Bewegung aktiviert.

Verringert die Motordrehzahl.

Erhöht die Motordrehzahl.

INTENSIVGESCHWINDIGKEIT - Nur einschaltbar bei abgesenkter Haube und wenn Delay oder 24h aktiv. - Aktiviert von jeder Geschwindigkeitsstufe aus die Intensivgeschwindigkeit. Um sie wieder auszuschalten, dieselbe Taste erneut drücken, oder den Motor abstellen. - Die Intensivgeschwindigkeit ist auf 6 Minuten zeitgeregelt. Nach den 6 Minuten kehrt das System automatisch zur zuvor eingestellten Geschwindigkeit zurück. Bei kurzem Drücken Funktion Delay: Nur einschaltbar, wenn weder Intensivgeschwindigkeit noch 24h aktiviert sind. Aktiviert und deaktiviert den totalen Abschalt-Modus der Haube (Motor+Beleuchtung) nach 30 Minuten: Um das Delay zu deaktivieren, dieselbe Taste erneut drücken, oder den Motor abschallten. 2 Sekunden langes Drücken Funktion 24H: Nur einschaltbar, wenn weder Intensivgeschwindigkeit noch Delay aktiviert sind. Aktiviert und deaktiviert die 24h-Funktion während 24 Stunden jede Stunde für 10 Minuten. Nach Ablauf der Zeit wird die Funktion deaktiviert. Schaltet die Beleuchtung der Haube ein oder aus.

Die LED an der Motor-Taste (der Haubensteuerungen), blinkt 1 Mal pro Sekunde. Die LED an der Motor-Taste (der Haubensteuerungen), blinkt alle 0,5 Sekunden. Die LED an der Motor-Taste (der Haubensteuerungen), blinkt alle 2 Sekunden.

WARTUNG Metallfettfilter Der Filter sollte mindestens alle 2 Monate von Hand oder in der Spülmaschine gewaschen werden, bei intensiver Nutzung auch öfter.

REINIGUNG DES METALLFETTFILTERS

• Die Beleuchtungseinheit öffnen, indem sie zur entsprechenden Kerbe gezogen wird
• Den Filter zu dem hinteren Teil der Gruppe schieben und gleichzeitig nach unten ziehen.
• Den Filter waschen, ohne ihn zu verbiegen, und vor dem erneuten Einbau trocknen lassen.
• Nun den Filter wieder einbauen, so dass der Griff nach der äußeren Sichtseite zeigt.
• Die Beleuchtungseinheit wieder verschließen. Aktivkohle-Geruchsfilter (Filterversion) Der Aktivkohlefilter ist nicht wasch- oder regenerierbar und muss mindestens alle 4 Monate oder bei sehr intensiver Nutzung auch häufiger ersetzt werden. AUSWECHSELN
• Die Beleuchtungseinheit öffnen
• Entfernen Sie die Fettfilter
• Die verbrauchten Aktivkohle-Geruchsfilter wie gezeigt ausbauen (A).
• Die neuen Filter wie gezeigt einbauen (B).
• Den Fettfilter und die Beleuchtungseinheit wieder einbauen.

Beleuchtung LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.

Prozedur für den Fall von Anomalien der Bewegung

Sicherstellen, dass die Sicherung korrekt eingesetzt und nicht durchgebrannt ist. Zum Auswechseln die Beleuchtungseinheit öffnen, den links von der Motoreinheit sichtbaren Sicherungshalter ausschrauben und die Sicherung durch eine gleichwertige ersetzen (Bez.A). Prüfen, ob der Haubenkörper nivelliert ist (eine Wasserwaage benutzen). Prüfen, ob alle vier Seile gleichmäßig gespannt sind. Falls das Problem mit diesen Eingriffen nicht gelöst werden kann, den Technischen Kundendienst hinzuziehen.

GEWERBLICHE GARANTIE Die vom Unternehmen FRANKE FRANCE SAS für die Produkte der Marke ROBLIN gewährte gewerbliche Garantie gilt ausschließlich für Gewerbetreibende im Vertriebssektor. Sie kommt in Kontinentalfrankreich, Korsika und den Französischen Überseegebieten (DOM-TOM) zur Anwendung. Bei dieser gewerblichen Garantie handelt es sich um eine 2-jährige Produktgarantie (Arbeits- und Fahrtkosten sind ausgenommen). Die Garantie beginnt ab Rechnungsdatum der an den Kunden ausgestellten Rechnung zu laufen, vorbehaltlich dessen, dass diese innerhalb von 12 Monaten nach dem Verkauf des Gerätes durch ROBLIN an den Kunden ausgestellt wurde. Um die Zufriedenheit der Verbraucher mit den Serviceleistungen unseres Kundendienst gewährleisten zu können, verpflichtet sich der Kunde, die Verbraucher über den von ROBLIN eingerichteten Kundendienst zu informieren, damit dieser sich schnellstmöglich um die Anliegen der Verbraucher kümmern kann. Der Kundendienst ist unter folgender Nummer erreichbar: +33 (0)4 88 78 59 93 Der ROBLIN-Kundendienst benötigt im Rahmen der Bearbeitung folgende Informationen:

Eine Beschreibung der aufgetretenen Panne Die Modellnummer des Produkts sowie seine Seriennummer Eine Kopie der Rechnung des Kunden sowie seine Kontaktdaten. Diese Garantie gilt für alle technischen Probleme sowie Probleme beim Betrieb. Von der Garantie ausgenommen sind:

Pannen betreffend Zubehör oder Verbrauchsteile (Filter, Glühbirnen,...)

Pannen, welche aufgrund von Änderungen an der Struktur oder an den Merkmalen des Geräts der Marke ROBLIN aufgetreten sind

Pannen und Schäden, welche infolge einer nicht bestimmungsgemäßen Verwendung von Ersatzteilen anstatt der von ROBLIN zur Verfügung gestellten Teile oder aufgrund von mangelhafter Wartung aufgetreten sind

Pannen, welche durch eine geschäftliche oder gewerbliche Nutzung verursacht wurden. Schäden, Pannen und Mängel, welche aufgrund einer externen Ursache aufgetreten sind Schäden aufgrund von Korrosion, falschem Anschluss an das Stromnetz oder die Stromversorgung Schäden aufgrund der Nichteinhaltung der von ROBLIN zur Verfügung gestellten Anweisungen (Installation, Anbringung,...)

VERFÜGBARKEIT VON ERSATZTEILEN

In Anwendung von Artikel R 111-3 französisches Verbraucherschutzgesetz garantiert ROBLIN bei allen nach dem 1. März 2015 in Verkehr gebrachten Produkten die Verfügbarkeit aller für den Betrieb seiner Produkte unabdingbaren Ersatzteile für einen Zeitraum von 10 Jahren ab dem Zeitpunkt des Kaufs des Produkts durch den Kunden, wobei die Rechnung als Beleg fungiert; die Garantie gilt vorbehaltlich dessen, dass die Rechnung innerhalb von 12 Monaten nach dem Verkauf des Gerätes durch ROBLIN an den Kunden ausgestellt wurde.
