Type d'appareil	Hotte de cuisine
Mode d'installation	Murale ou sous meuble
Matériau	Acier inoxydable
Type de filtration	Filtres à graisse métalliques
Éclairage	LED
Nombre de vitesses	3
Débit d'air	Non précisé
Niveau sonore	Non précisé
Commande	Manuelle ou électronique
Dimensions (L x P x H)	Non précisé
Puissance	Non précisé
Type d'évacuation	Évacuation extérieure ou recyclage
Accessoires inclus	Non précisé
Consommation électrique	Non précisé
Couleur	Acier inoxydable
Garantie	Non précisé

FOIRE AUX QUESTIONS - 487702 FRANKE

Comment installer le produit FRANKE 487702 ?

Pour installer le FRANKE 487702, commencez par lire le manuel d'installation fourni. Assurez-vous d'avoir tous les outils nécessaires. Fixez le produit selon les instructions, en veillant à ce qu'il soit bien nivelé et étanche.

Quels sont les matériaux de fabrication du FRANKE 487702 ?

Le FRANKE 487702 est fabriqué en acier inoxydable de haute qualité, résistant à la corrosion et facile à nettoyer.

Comment nettoyer le FRANKE 487702 ?

Pour nettoyer le FRANKE 487702, utilisez de l'eau chaude et un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Y a-t-il une garantie pour le FRANKE 487702 ?

Oui, le FRANKE 487702 est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel pour plus de détails sur les conditions de garantie.

Que faire si le produit fuit ?

Si le FRANKE 487702 fuit, vérifiez les joints et les raccords pour vous assurer qu'ils sont bien serrés. Si le problème persiste, contactez le service client de FRANKE pour obtenir de l'aide.

Comment régler la température de l'eau ?

La température de l'eau peut être réglée via le robinet intégré. Consultez le manuel pour des instructions spécifiques sur le réglage de la température.

Le FRANKE 487702 est-il compatible avec les systèmes de filtration d'eau ?

Oui, le FRANKE 487702 est compatible avec de nombreux systèmes de filtration d'eau. Assurez-vous de vérifier la compatibilité avec votre système spécifique.

Comment puis-je obtenir des pièces de rechange pour le FRANKE 487702 ?

Les pièces de rechange pour le FRANKE 487702 peuvent être commandées directement auprès du service client de FRANKE ou via des revendeurs agréés.

MODE D'EMPLOI 487702 FRANKE

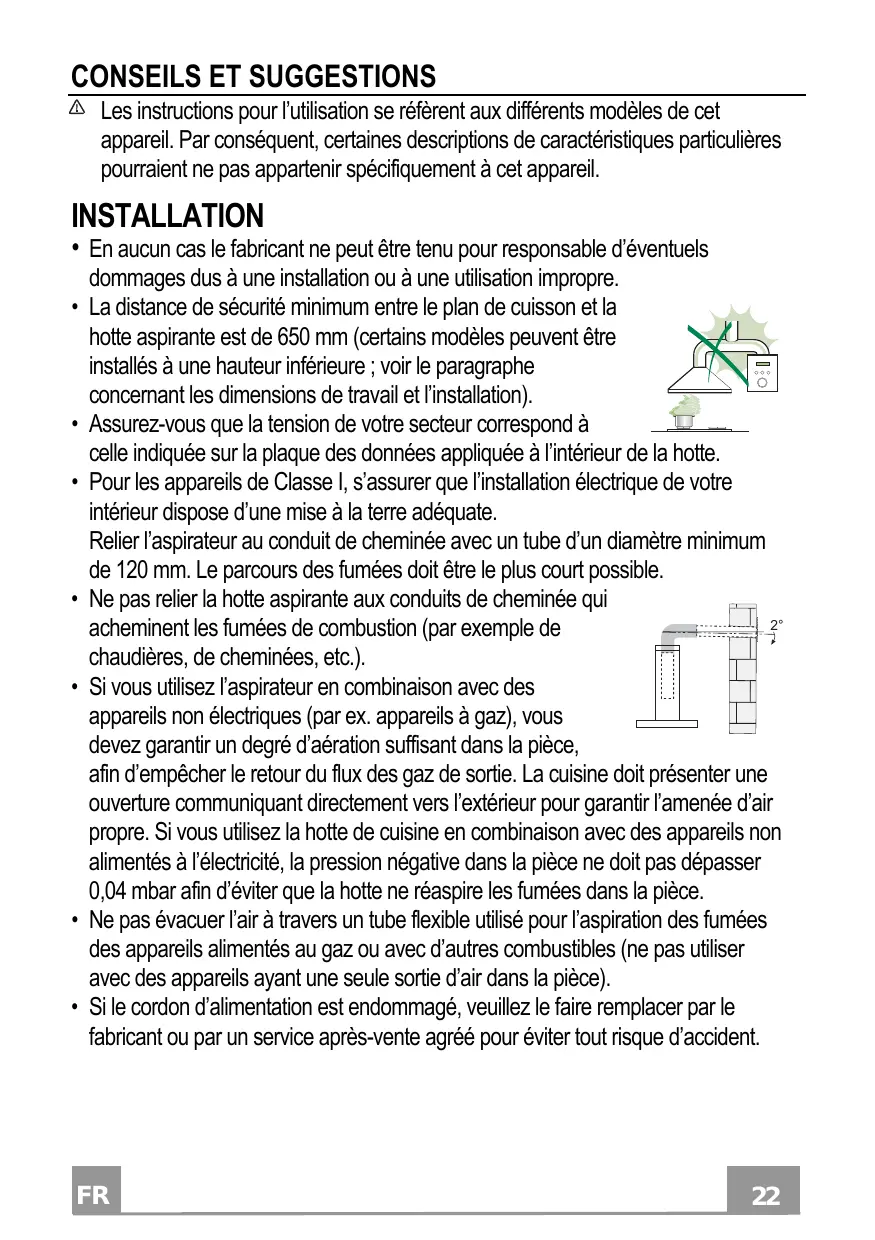

Les instructions pour l'utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil.

INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l'intérieur de la hotte.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.

Relier l'aspirateur au conduit de cheminée avec un tube d'un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.

• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d'aération suffisant dans la pièce,

afin d'empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l'extérieur pour garantir l'amenée d'air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d'éviter que la hotte ne réaspire les fumées dans la pièce.

• Ne pas évacuer l'air à travers un tube flexible utilisé pour l'aspiration des fumées des appareils alimentés au gaz ou avec d'autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d'air dans la pièce).
• Si le cordon d'alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d'accident.

• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l'évacuation de l'air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte.

Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.

- Brancher la hotte à l'alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d'au moins 3 mm.

UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant qu'il ne déborde pas sur les côtés.

- Contrôler constamment les friteuses durant leur utilisation : l'huile surchauffée risque de s'incendier.

- Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.

- Cet appareil n'est pas destiné à être utilisé par des enfants d'un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d'utiliser cet appareil en sécurité et sur les dangers que cela comporte.

Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d'une personne responsable.

- ATTENTION : les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

ENTRETIEN

• Avant d'effectuer toute opération de nettoyage et d'entretien, éteindre ou débrancher l'appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre.

Le symbole — marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

Encombrement

5 260 15 78.5 10-30 0-152

Min. 500mm Min. 650mm

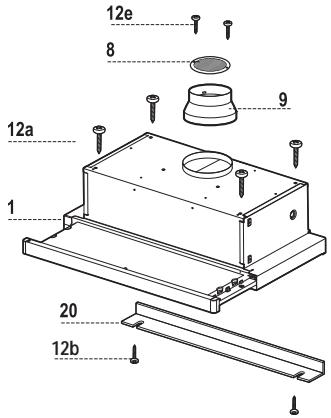

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l’Air
9	1	Flasque de Réduction ø 150-120 mm
20	1	Profil fermeture

Réf. Q.té Composants pour l'installation

12a	4	Vis 4,2 x 44,4
12b	2	Vis 4,2 x 12,7
12e	2	Vis 2,9 x 9,5

Q.té Documentation

1	Manuel d'instructions

12e 8 9 12a 1 20 12b

Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales.
• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de ø 150 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

12a 150 135

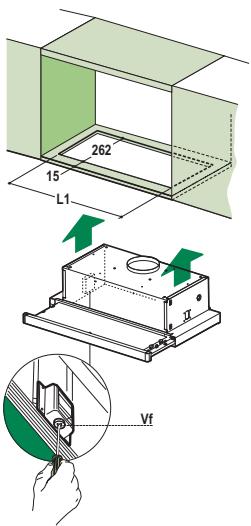

MONTAGE AVEC FIXATION PAR ENCLIQUETAGE

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

Hotte Type	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

262 15 L1 Vf

PROFIL DE FERMETURE

- Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil avec les Vis 12b.

20 12b

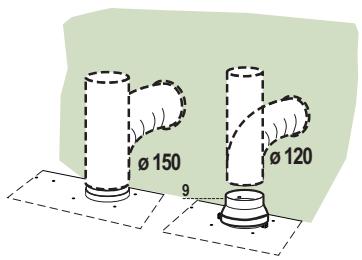

SORTIE AIR VERSION ASPIRANTE

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

Ø 150 Ø 120 9

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de ø 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de ø120 mm.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

12e 8 125 9

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage.

M Moteur Allume et éteint le moteur aspiration.

V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

M-V L

L Lumières Allume et éteint l’éclairage.

M Moteur Allume et éteint le moteur aspiration.

V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un rechange d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
• Sortir le tiroir aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécialement prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
  • Fermer le tiroir aspirant.

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti-odeur.

• Les filtres ne peuvent pas être lavés ni régénérés; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense.
• Sortir le chariot aspirant.
  • Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau Filtre en l'accrochant bien en place.
• Remonter les Filtres anti-graisse.
  • Refermer le chariot aspirant.

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
