487702 - Dunstabzugshaube FRANKE - Kostenlose Bedienungsanleitung

Produkttyp	Abluft-/Umluft-Küchenhaube
Marke	Franke
Modell	487702
Haubenbreite	60 cm (je nach Variante)
Mindestsicherheitsabstand (Kochfeld)	650 mm (550 mm bei einigen Modellen)
Durchmesser Abluftrohr	120 mm oder 150 mm (mit Reduzierstück)
Stromversorgung	220-240 V ~, 50/60 Hz
Schutzklasse	Klasse I (Erdung erforderlich)
Bedienung	Mechanische Tasten für Beleuchtung, Motor und 3 Stufen
Beleuchtung	Austauschbare Lampen
Fettfilter	Metall, spülmaschinengeeignet (alle 2 Monate)
Aktivkohlefilter	Nicht waschbar, alle 3-4 Monate austauschen
Betrieb	Abluft- oder Umluftbetrieb (mit Umlenkblech)
Haubenmaterial	Edelstahl (wahrscheinlich)
Reinigung	Reinigung mit feuchtem Tuch und neutralem Reinigungsmittel
Sicherheit	Nicht unter der Haube flambieren, nicht unbeaufsichtigt lassen
Verwendung	Nur für den Hausgebrauch
Gewicht	Ca. 12 kg (Schätzung)

Häufig gestellte Fragen - 487702 FRANKE

Wie installiere ich die Franke-Haube 487702?

Der Mindestsicherheitsabstand zwischen Kochfeld und Haube beträgt 650 mm. Die Installation kann durch Schrauben oder Einhaken an Seitenhalterungen erfolgen. Verwenden Sie ein Abluftrohr mit 120 mm oder 150 mm Durchmesser und sorgen Sie für eine ordnungsgemäße Erdung.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die Luft über ein Rohr nach außen abgeführt. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter gereinigt und zurück in die Küche geleitet. Der Umluftbetrieb erfordert ein Umlenkblech und Kohlefilter.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand gereinigt werden. Es wird empfohlen, sie alle 2 Monate oder bei Bedarf häufiger zu reinigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter kann nicht gereinigt werden und muss etwa alle 3 bis 4 Monate oder bei starker Nutzung häufiger ausgetauscht werden.

Was tun, wenn die Haube nach der Installation nicht funktioniert?

Überprüfen Sie zunächst die Stromversorgung und ob der zweipolige Schalter eingeschaltet ist. Stellen Sie sicher, dass der Auszug korrekt eingerastet ist (ein Klicken sollte hörbar sein). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie tausche ich die Lampen der Haube aus?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Metallfettfilter. Schrauben Sie die alten Lampen heraus und ersetzen Sie sie durch Lampen mit denselben Eigenschaften. Setzen Sie die Filter wieder ein.

Welche Sicherheitsvorkehrungen sind zu beachten?

Flambieren Sie niemals Speisen unter der Haube. Beaufsichtigen Sie Friteusen, da überhitztes Öl Feuer fangen kann. Lassen Sie Kinder das Gerät nicht unbeaufsichtigt benutzen. Halten Sie den Mindestsicherheitsabstand ein.

Warum macht die Haube Geräusche?

Normale Geräusche entstehen durch den Motor und den Luftstrom. Bei übermäßiger Lautstärke prüfen Sie, ob die Filter sauber und das Rohr nicht verstopft sind. Auch eine falsche Installation kann Vibrationen verursachen.

Kann die Haube ohne Außenabluft verwendet werden?

Ja, im Umluftbetrieb. Dazu müssen ein Aktivkohlefilter und das mitgelieferte Umlenkblech installiert werden. Die Luft wird gereinigt und in die Küche zurückgeführt.

Wie stelle ich die Saugstufe ein?

Verwenden Sie die Taste V, um zwischen 3 Stufen zu wählen: niedrige Stufe für leisen Betrieb, mittlere Stufe für den täglichen Gebrauch und Höchststufe für starke Dampfentwicklung.

BEDIENUNGSANLEITUNG 487702 FRANKE

EMPFEHLUNGEN UND HINWEISE 31

CHARAKTERISTIKEN 34

MONTAGE 35

BEDIENUNG 37

WARTUNG 38

INHALT

DE

EMPFOHLENE UND HINWEISE 40

EIGENSCHAFTEN 43

MONTAGE 44

BEDIENUNG 46

WARTUNG 47

INHALT

CZ

RATSCHLÄGE UND EMPFEHLUNGEN 49

HAUPTABMESSUNGEN 52

INSTALLATION 53

BEDIENUNG 55

WARTUNG 56

INHALT

FI

ANWEISUNGEN UND EMPFEHLUNGEN 58

MASSZEICHNUNGEN UND TEILE 61

MONTAGE 62

BEDIENUNG 64

WARTUNG 65

INHALTSVERZEICHNIS

UA

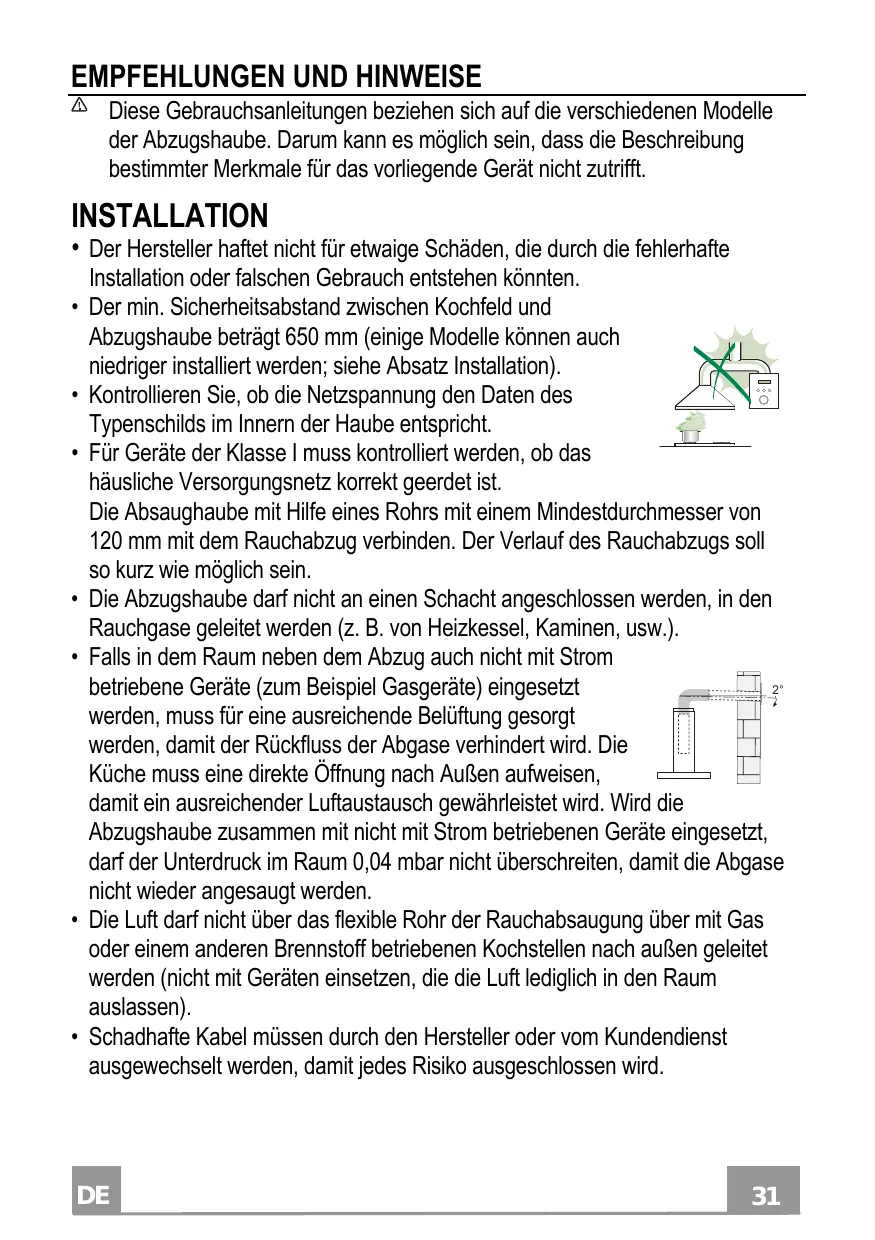

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Dunstabzugshaube. Daher kann es sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.

Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.). • Falls in dem Raum neben dem Abzug auch nicht mit Strom

betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen,

damit ein ausreichender Luftaustausch gewährleistet wird. Wird die

Abzugshaube zusammen mit nicht mit Strom betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Die Luft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Geräten einsetzen, die die Luft lediglich in den Raum auslassen).
• Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

GEBRAUCH

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht.

Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.

• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit

eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden.
• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr. Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

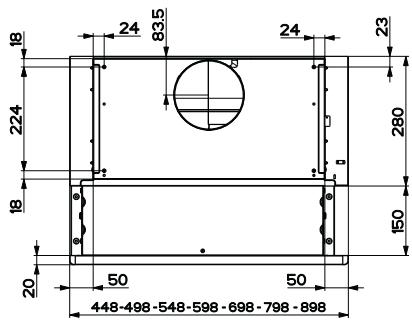

Platzbedarf

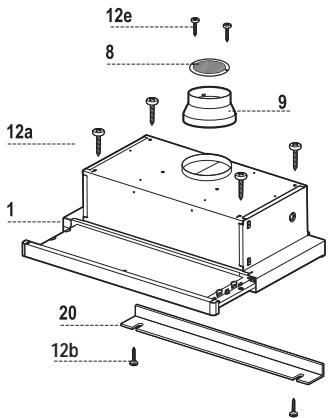

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter
8	1	Luftleitgitter Luftaustritt
9	1	Reduzierflansch ø 150-120 mm
20	1	Abdeckprofil

Pos. St. Montagekomponenten

12a	4	Schrauben 4,2 x 44,4
12b	2	Schrauben 4,2 x 12,7
12e	2	Schrauben 2,9 x 9,5

St. Dokumentation

1	Bedienungsanleitung

Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 150 mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

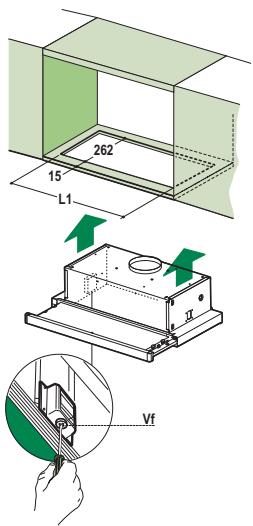

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einführen, bis die seitlichen Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

Hauben-typ	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

ABDECKPROFIL

- Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden 12b.

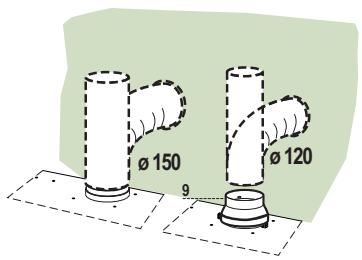

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.

⚠ Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

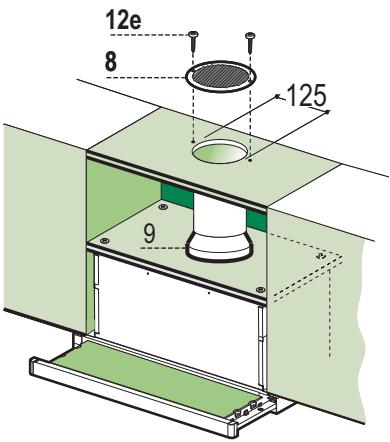

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch ø 125 mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch ø120 mm anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 x 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus.

M Motor Schaltet den Gebläsemotor ein und aus.

V Geschw. bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeithin.

L Beleucht. Schaltet die Beleuchtung ein und aus.

M Motor Schaltet den Gebläsemotor ein und aus.

V Geschw. bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, dabei nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen, dabei darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

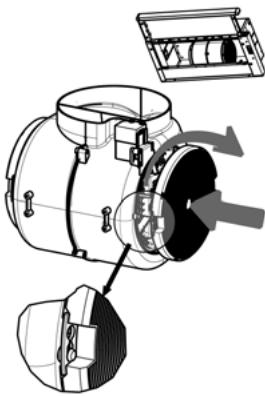

FILTERWECHSEL

Achtung: Die Beleuchtung ausschalten und warten, bis die Lampe abgekühlt ist, bevor der Geruchsfilter ausgewechselt wird.

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger ersetzt werden.
• Den Wrasenleitschirm herausziehen. • Die Fettfilter entnehmen
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. • Die Metallfettfilter wieder montieren. • Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

• Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren.

Lampe	Leistung (W)	Fassung	Spannung (V)	Größe (mm)	ILCOS-Code
[2441]	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
