KÄYTTÖOHJE 487702 FRANKE

Käyttöohjeet koskevat useampia laitemalleja. On siis mahdollista, että niissä on sellaisten yksittäisten ominaisuuksien kuvauksia, joita ei sinun laitteessasi ole.

ASENNUS

• Valmistaja ei vastaa väärästä asennuksesta tai käytöstä aiheutuneista vahingoista.

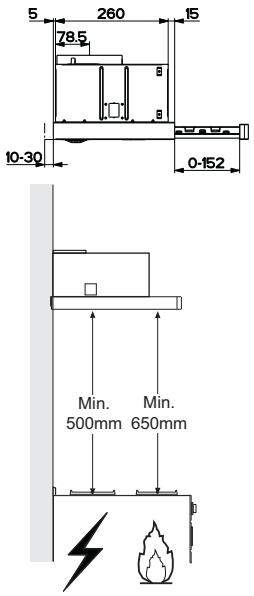

• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).

- Tarkista, että sähköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.

- Luokan I laitteita varten on tarkistettava, että kodin sähköverkossa on sopiva maadoitus.

Liitä liesituuletin savuhormiin putkella, jonka läpimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.

- Älä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiksi lämmityskattilat, takat jne.).

- Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Keittiössä täytyy olla aukko suoraan ulos puhtaan ilman virtauksen takaamiseksi. Kun liesituuletinta käytetään

yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.

- Ilmaa ei saa poistaa taipuisan putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen (älä käytä laitteita, jotka poistavat vain huoneeseen).

- Mikäli virtajohto on vahingoittunut, vaarojen välttämiseksi sen vaihtaminen täytyy antaa valmistajan tai huoltopalvelun tehtäväksi.

• Jos kaasukäyttöisen keittotason asennusohjeet määräävät, että etäisyyden on oltava yllä mainittua suurempi, ohjeita on noudatettava. Kaikkia ilman poistoa koskevia määräyksiä on noudatettava.
• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.

Varoitus: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sähköiskuvaara.

- Liitä liesituuletin sähköverkkoon asentamalla kaksinapainen kytkin, jonka koskettimien väli on vähintään 3 mm.

KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskäyttöön, keittiön hajujen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Säädä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
• Rasvakeittimiä on valvottava jatkuvasti käytön aikana: ylikuumentunut öljy voi syttyä palamaan.
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Alle 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilöt tai kokemattomat

ja taitamattomat henkilöt saavat käyttää tätä laitetta vain, jos heitä valvotaan ja heille on annettu tiedot laitteen turvallisesta käytöstä ja siihen liittyvistä vaaroista. Varmista, etteivät lapset pääse leikkimään laitteella. Lapset eivät saa tehdä käyttäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.

- “HUOMIO: Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana”.

HUOLTO

• Sammuta laite tai kytke se irti sähköverkosta ennen minkään puhdistus- tai huoltotoimenpiteen aloittamista.
• Puhdista ja/tai vaihda suodattimet määrätyn ajan kuluttua (tulipalovaara).
• Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa.
• Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne täytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• "Jos laitetta ei puhdisteta ohjeiden mukaisesti, on olemassa tulipalovaara".
• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

Merkki — tuotteessa tai sen pakkauksessa osoittaa, että tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Tuote täytyy toimittaa asianmukaiseen sähköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, että tuote hävitetään oikealla tavalla, on mahdollista auttaa välttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vääränlaisesta hävittämisestä. Lisätietoja tuotteen kierrättämisestä saat paikallisilta viranomaisilta, paikallisesta jätehuollosta tai liikkeestä, josta tuote on ostettu.

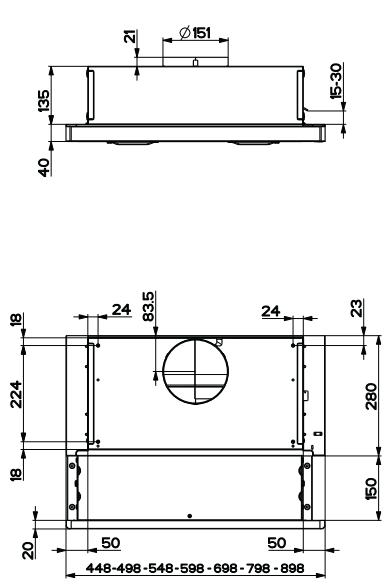

Mitat

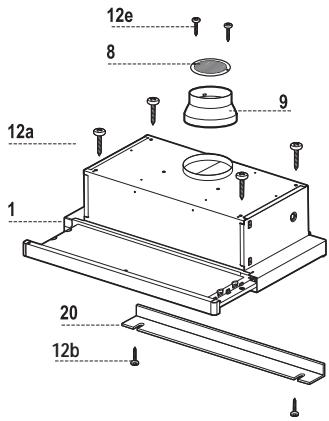

Osat

Viite	Lkm	Tuotteen osat
1	1	Liesituulettimen runko, johon kuuluu: Kytkimet, valo, tuuletusyksikkö, suodattimet
8	1	Ilman ulostuloritilä
9	1	Supistusputki 150- 120 mm
20	1	Sulkuprofiili

Viite	Lkm	Asennuksen osat
12a	4	Ruuvit 4,2 x 44,4
12b	2	Ruuvit 4,2 x 12,7
12e	2	Ruuvit 2,9 x 9,5

Lkm Asiakirjat

1 Käyttöohjeet

12e 8 9 12a 1 20 12b

Tukitasoa ja liesituuletinta varten tehtävät poraukset

ASENTAMINEN RUUVIEN AVULLA

• Liesituulettimen tukitason on oltava keittiökalusteiden alapohjaan nähden 135 mm sisempänä.
• Poraa tukeen ø 4,5 mm:n reikä liesituulettimen mukana toimitetun porausmallin avulla.
• Poraa tukitasoon ø 150 mm:n reikä mukana toimitetun porausmallin avulla.
• Kiinnitä mukana toimitetuilla neljällä ruuvilla 12a (4,2 x 44,4).

12a 150 135

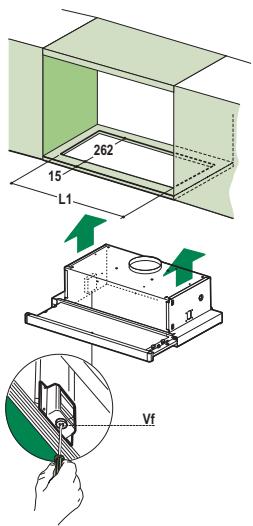

ASENTAMINEN PAIKALLEEN PAINAMALLA

• Liesituuletin voidaan asentaa suoraan keittiökalusteiden alapohjaan paikalleen painettavien sivutukien avulla.
• Tee keittiökalusteen alapohjaan ura, kuten kuvassa on esitetty.
• Aseta liesituuletin uraan niin, että yhteen napsautettavat sivutuet kiinnittyvät paikoilleen.
• Kiinnitä pysyvästi kiristämällä ruuvit Vf liesituulettimen alta käsin.

Liesituuletin	45	50	55	60	70	80	90
L1	360	410	460	510	610	710	810

262 15 L1 Vf

SULKUPROFIILI

- Liesituulettimen reunan ja takaseinän väli voidaan sulkea kiinnittämällä tuulettimen mukana toimitettu profiili 20 paikalleen tarkoitukseen varatuilla ruuveilla 12b.

20 12b

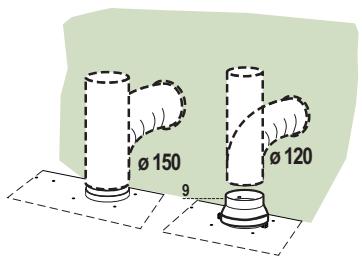

HORMILIITÄNTÄINEN MALLI

Tämä malli asennetaan liittämällä koneisto hormiin oman valintasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkella.

• Asentaaksesi ø 120 mm ilmanvaihtoputken asenna supistusputki 9 koneiston poistoilma-aukon päälle.
• Asenna ilmanpoistoputki riittävällä määrällä putkenkiinnittimiä (eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihilisuodattimet.

Ø 150 Ø 120 9

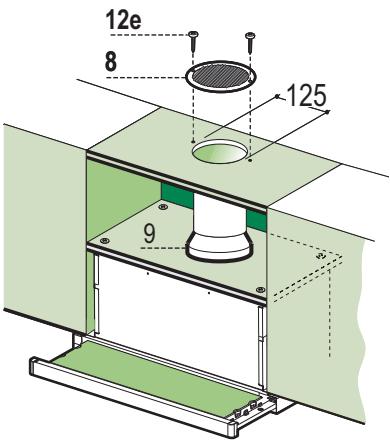

SUODATUSVERSION ILMAN ULOSTULO

• Jos liesituulettimen yläpuolella on hylly, poraa siihen ø 125 mm:n reikä.
• Liitä ulostuloaukon laippa liesituulettimen yläpuolella olevaan hyllyyn kovalla tai taipuisalla putkella (ø 120 mm).
• Kiinnitä putki sopivilla kiinnittimillä. Tarvikkeet eivät kuulu toimitukseen.
• Kiinnitä ritiä 8 ulostuloon mukana toimitetuilla kah-della ruuvilla 12e (2,9 x 9,5).
• Varmista, että aktiivihiilihajusuodattimet ovat paikoillaan.

12e 8 125 9

SÄHKÖLIITÄNTÄ

• Liitä liesituuletin sähköverkkoon kaksinapaisella kytkimellä, jonka koskettimien väli on vähintään 3 mm.
• Kun liesituuletin on asennettu, liukuva osa on ensimmäisellä kerralla avattava reippaalla liikkeellä niin, että se naksahtaa ääriasentoonsa saakka.

Käyttöpaneeli

L M - V

L Valot Sytyttää ja sammuttaa valaistuksen.

M Moottori Käynnistää ja pysäyttää imumoottorin.

V Nopeus Määrää käyttönopeuden.

1. Miniminopeus sopii käytettäväksi hyvin hiljaista toimintaa varten, kun savua ei ole paljon.

2. Keskinopeus sopii käytettäväksi useimmissa tilanteissa, optimaalinen käsitellyn ilmamäärän ja melutason suhde.

3. Maksiminopeus sopii käytettäväksi kun ruoanlaitosta tulee paljon käryä. Voidaan käyttää pitemmän aikaa.

M-V L

L Valot Sytyttää ja sammuttaa valaistuksen.

M Moottori Käynnistää ja pysäyttää imumoottorin.

V Nopeus Määrää käyttönopeuden.

1. Miniminopeus sopii käytettäväksi hyvin hiljaista toimintaa varten, kun savua ei ole paljon.

2. Keskinopeus sopii käytettäväksi useimmissa tilanteissa, optimaalinen käsitellyn ilmamäärän ja melutason suhde.

Rasvasuodattimet

METALLISTEN ITSEKANNATTAVIEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä astianpesukoneessa. Pestävä aina viimeistään kahden kuukauden käytön jälkeen tai useammin, jos niitä käytetään paljon.
  • Vedä imuvaunu ulos.
• Irrota suodattimet yksi kerrallaan vapauttamalla niiden pidikkeet.
• Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kui-vua ennen kuin laitat ne takaisin paikoilleen. (Suodattimen pinnan väri saattaa ajan myötä muuttua, mutta se ei vaikuta mitenkään suodattimen tehoon.)
• Asenna ne paikoilleen niin että kahva on näkyvissä ulkopuolella.
• Sulje imuvaunu.

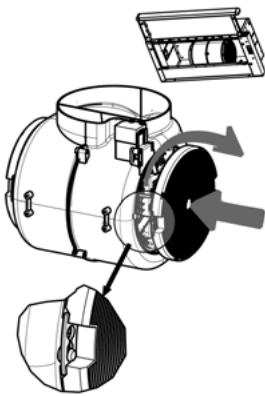

Hajusuodattimet (Suodatusversio)

VAIHTO

Huomio: Sammuta valot ja odota kunnes lamput ovat jäähtyneet ennen kuin vaihdat hajusuodattimen.

• Ei voida pestä eikä käyttää uudelleen. Vaihdettava noin neljän kuukauden käytön jälkeen tai useammin, jos suodattimia käytetään paljon.
• Vedä imuvaunu ulos.
• Irrota rasvasuodattimet.
• Irrota aktiivihiiilihajusuodatin vapauttamalla sen pidikkeet.
• Aseta uusi suodatin paikalleen.
• Asenna paikoilleen rasvasuodattimet.
• Sulje imuvaunu.

• Irrota metalliset rasvasuodattimet.
• Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppuihin.
• Laita metalliset rasvasuodattimet paikoilleen.
