Type de produit	Agrafeuse pneumatique (cloueuse)
Marque	Metabo
Modèle	KG 90/25
Dimensions (L x l x H)	256 x 59,4 x 202 mm
Poids (sans agrafes)	0,72 kg
Alimentation	Air comprimé, pression de service 5,0 - 7,0 bar
Consommation d'air par coup	0,52 l
Capacité du magasin	110 agrafes/clous
Type d'agrafes compatibles	Type 90 et type ES, largeur 5,8 mm, section 1,25 x 1,00 mm, longueur 15 à 25 mm
Diamètre intérieur flexible recommandé	6 mm
Qualité d'air requise	Nettoyé, sans condensation, avec nébulisation d'huile
Puissance compresseur minimale	50 l/min de capacité de remplissage
Niveau de puissance acoustique (LWA)	98,6 dB(A)
Niveau sonore (LPA)	85,6 dB(A)
Vibrations (ISO 8662-11+A1:2001)	2,1 m/s²
Fonctions principales	Fixation d'agrafes pour aménagement intérieur (frises, baguettes), réglage de profondeur, sécurité de déclenchement
Entretien et nettoyage	Nettoyage quotidien, graissage régulier avec huile spéciale pour outils pneumatiques, stockage au sec
Sécurité	Sécurité de déclenchement (doit être enfoncée sur la pièce), utiliser des lunettes et protections auditives, ne pas diriger vers soi ou autrui
Pièces détachées et réparabilité	Utiliser uniquement des pièces d'origine, réparations par spécialistes agréés
Contenu de la livraison	Agrafeuse KG 90/25, 1000 agrafes de 25 mm, 2 clés six pans creux, 1 paire lunettes protection, 1 bouteille huile pneumatique, 1 coffret moulé, notice d'utilisation

FOIRE AUX QUESTIONS - KG 90/25 METABO

Quelle pression d'air utiliser pour l'agrafeuse KG 90/25 ?

La pression de service recommandée est comprise entre 5,0 et 7,0 bar. Commencez à 4,0 bar et augmentez par paliers de 0,5 bar jusqu'au résultat souhaité. Ne dépassez jamais 7 bar.

Comment charger les agrafes dans le magasin ?

Appuyez sur le levier de blocage (pos. 4) pour déverrouiller le magasin. Tirez le poussoir de magasin (pos. 6) vers l'arrière. Insérez les agrafes par le bas. Faites glisser le poussoir vers l'avant jusqu'à l'enclenchement.

Que faire en cas de blocage d'une agrafe ?

Actionnez le levier de déverrouillage latéral (pos. 8) pour ouvrir le clapet d'entretien. Retirez les agrafes endommagées. Refermez le clapet.

Comment régler la profondeur d'enfoncement des agrafes ?

Utilisez le réglage de la profondeur (pos. 9) situé sur le modèle KG 90/40. Tournez la molette pour ajuster la profondeur d'enfoncement. Pour le modèle KG 90/25, ajustez la pression d'air.

Pourquoi l'agrafe ne s'enfonce-t-elle pas complètement ?

Causes possibles : pression d'air trop faible, section du flexible trop petite (<6 mm), ou appareil non graissé. Augmentez la pression par paliers de 0,5 bar, vérifiez le flexible et graissez l'appareil.

Comment graisser l'agrafeuse ?

Utilisez une huile spéciale pour outils pneumatiques. Trois méthodes : via un nébulateur d'huile intégré au compresseur, via un huileur sur conduite, ou manuellement en mettant 3 à 5 gouttes dans le raccord d'air avant chaque utilisation.

Quels types d'agrafes sont compatibles ?

Les agrafes de type 90 et type ES, avec une largeur de dos de 5,8 mm, une section de fil de 1,25 x 1,00 mm, et une longueur de 15 à 25 mm (pour le modèle KG 90/25).

Comment entretenir l'agrafeuse ?

Nettoyez quotidiennement l'appareil et graissez-le régulièrement. Débranchez toujours l'alimentation en air avant tout entretien. Stockez l'outil dans un endroit sec et à l'abri de l'humidité.

Quelles sont les consignes de sécurité à respecter ?

Ne jamais diriger l'agrafeuse vers soi ou autrui. Porter des lunettes de protection et une protection auditive. Utiliser uniquement avec une alimentation contrôlée (détendeur). L'oxygène ou gaz combustibles sont interdits.

Que faire si l'agrafeuse présente une fuite d'air ?

Vérifiez les joints toriques entre le couvercle et le carter : ils peuvent être abîmés ou encrassés. Nettoyez-les ou remplacez-les. Serrez éventuellement les vis.

MODE D'EMPLOI KG 90/25 METABO

Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants" en vertu des dispositions des directives **

ITITALIANO

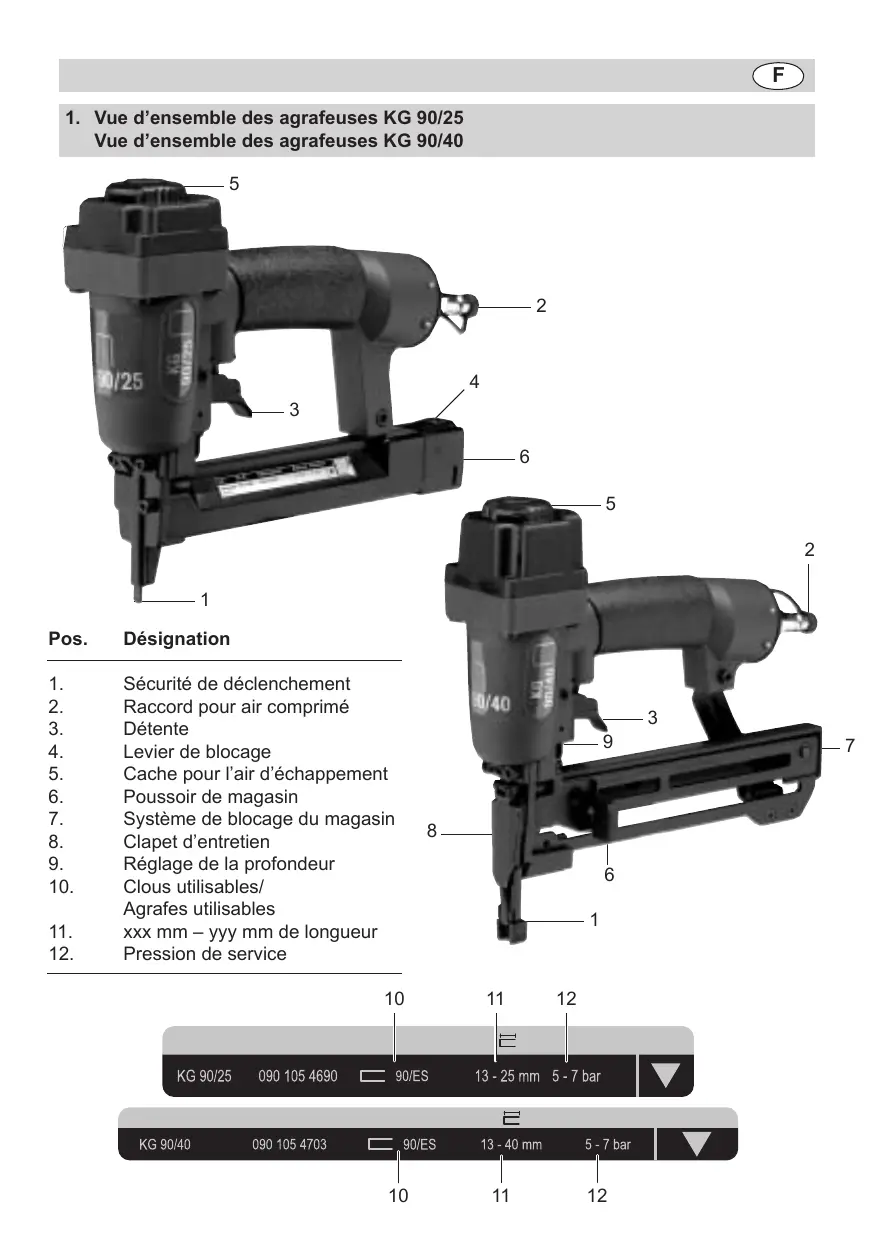

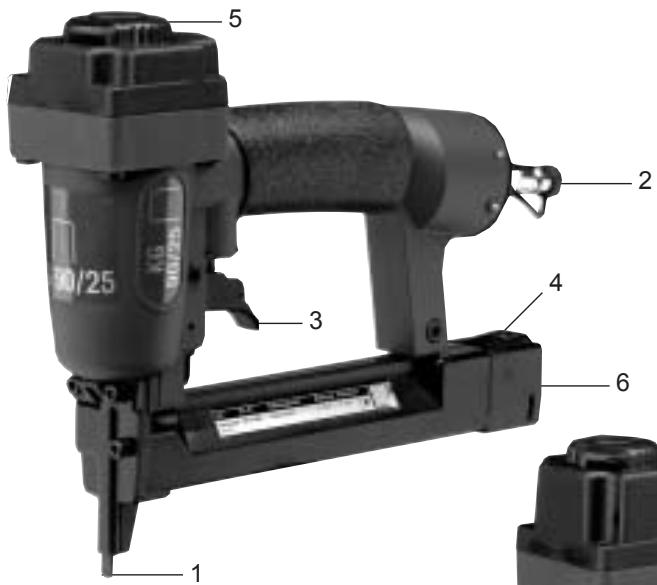

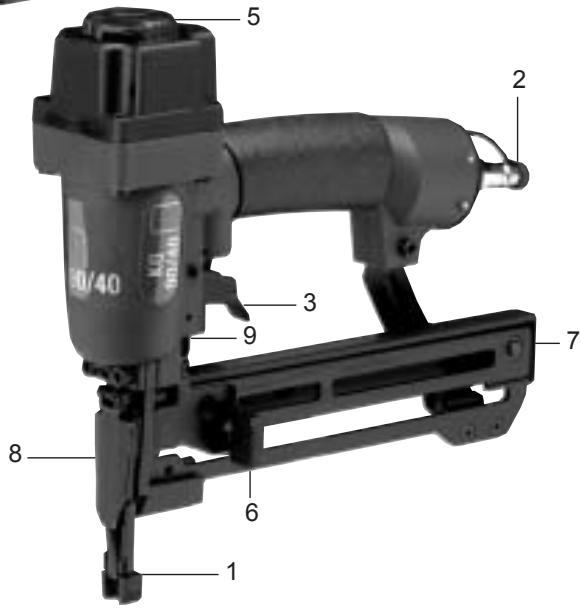

1. Vue d'ensemble des agrafeuses KG 90/25 Vue d'ensemble des agrafeuses KG 90/40

Pos. Désignation

1. Sécurité de déclenchement
2. Raccord pour air comprimé
3. Detente
4. Levier de blocage
5. Cache pour l'air d'échéppement
6. Poussoir de magasin
7. Système de blocage du magasin
8. Clapet d'entretien
9. Réglage de la profondeur

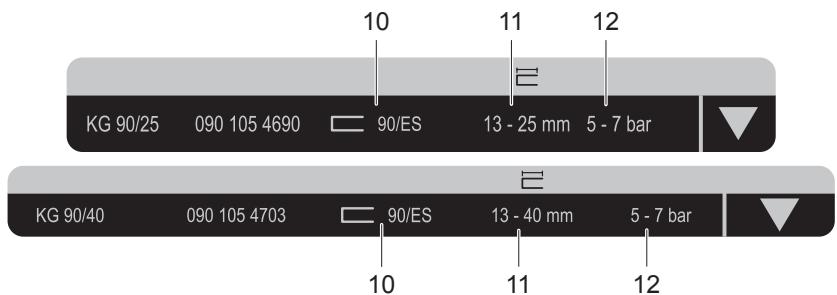

10. Clous utilisables/
    Agrafesutilisable
11. xxx mm - yyy mm de longueur
12. Pression de service

Sommaire

1. Vue d'ensemble des agrafeuses KG 90/25 et 90/40
2. A litre en premier!
   2.1 Utilisation conforme aux prescriptions
3. Consignes de sécurité
   3.1 Directives
   3.2 Sécurité de l'appareil
   3.3 Sécurité de service
4. Mise en service
5. Maintenance et entretien
   5.1 Conseils d'entretien
   5.2 Dérangements / Réparation
6. Caracteristiques techniques
7. Etendue de la livraison
8. Accessoires

2. A litre en premier!

• Lire les Presents instructions d'utilisation avant demettre l'appareil en service. Observer en particulier les consignes de sécurité.
  Si un dommage du au transport est constaté lors du déballage, en informer immédiatement le revendeur. Ne pasmettre l'appareil en service!
• Eliminer l'emballage en respectant l'environnement. L'amener à la station de collecte correspondante.
• Conserver ces instructions de manière à pouvoir s'y référer à tout instant en cas d'incertitude.
• En cas de vente ou de location de cet apparéil, ces instructions seront également à remettre.

2.1 Utilisation conforme aux prescriptions

Cet apparéil est un outil à air compré permettant de fixer des agrafes. Grâce à sa grande diversité d'applications, l'agrafeuse peut être utilisée lors de travaux d'aménagement interieur pour la fixation de diverses frises, baguettes, etc. Les agrafes de fixation peuvent être fixées dans la joue de rainure de façon à rester invisibles. L'agrafeuse est munie d'une sécurité de déclenchement ne permettant le travail que lorsque cette sécurité est enforcée sur l'endroit à agrafer et que le déclenchement est activé.

Cet apparéil convient à l'enforcement d'agrafes de 5,8 mm de largeur et de 15 à 25 mm de longueur (modèle KG 90/25) ou de 15 à 40 mm (modèle KG 90/40) de type 90 avec une section de fil de 1,25 x 1,00 mm.

3. Consignes de sécurité

3.1 Directives

Les agrafeuses doivent répondre à la norme DIN 7259 (UVV34).

Cettenormeimposeseque:

Seuls les systèmes de fixation ou de lien mentionnés dans la notice d'utilisation de l'outil peuvent être posés avec cet outil (voir le chapitre « Caracteristiques techn-niques »).

• Les outils ne peuvent être raccordés qu'à une alimentation empêchant tout dépassement de plus de 10% de la pression de service admissible (p. ex. grâce à un détendeur).
  L'oxygène et les gaz combustibles ne peuvent etre utilisés comme source d'énergie pour les outils à air comprime.
  Le raccordement de la source d'air comprime ne peut s'effectuer qu'avec un accoupling rapide et l'appareil est sans pression après débranchement.
  Seules des pieces de rechange d'origine peuvent etre utilisées pour la réparation et l'entretien.
• Les travaux de réparation doivent uniquement être effectuels dans le respect des indications de la présente notice d'utilisation par des spécialistes/agreés par le fabricant ou autres.

Sont considérées comme spécialistes les personnes qui, par leur formation technique et leur expérience, possèdent des connaissances suffisantes sur les agrafeuses à air compré et connaissent suffisamment toutes les normes nationales de sécurité du travail, les règles de prévention de accidents ainsi que les directives et règles de l'art généralement admises afin de pouvoir juger de l'état de sécurité du fonctionnement de l'appareil.

3.2 Sécurité de l'appareil

Les agrafeuses à air comprime ne doivent être utilisées et entreprises que par du personnel formé. Ces outils doivent être conservés hors de portée des enfants. Il convient de vérifier, avant chaque utilisation, le parfait état de fonctionnement des dispositifs de sécurité et de déclenchement ainsi que le serrage des vis et des écrous. Aucune manipulation, réparation de fortune ou utilisation non prescrite ne doit être effectue sur la machine. Eviter tout affaisissement ou endommagement de la machine. Ne jamais démonter ni bloquer des pieces, telles que le dispositif de déclenchement de l'outil.

3.3 Sécurité de service

Ne jamais orienter une agrafeuse préfé à l'emploi vers soi ou une autre personne. La tener de façon à ce que, en cas de contre-coup, le recul ne blessse ni à la tête ni au niveau du corps. Ne jamais déclencher l'appareil dans le vide.

Ne porter l'agrafeuse en etat de fonctionnement que par la poignée et jamais sans la sécurité de déclenchement. Veiller à ce que, pendant le travail, aucune piece de faible épaissur ne soit transperçée ni ne glisse au niveau des coins et des bords.

Porter systématiquement une paire de lunettes de protection et une protection

acoustique lors de l'utilisation de l'appareil.

4. Mise en service

L'appareil doit etre débranche de l'alimentation en air comprime avant d'être charge!

KG 90/25 :

Avec une pres-sion sur le levier de blocage (pos. 4), le magasin est déverrouillé et le poussoir de magasin (pos. 6) se laisse tirer vers l'arrière. Les agrafes peuvent alors être insérées dans le magasin par le bas. Faire glisser le poussoir de magasin (pos. 6) vers l'avant jusqu'à ce qu'il s'enclença sur le levier de blocage.

KG 90/40 :

Tirer le poussoir de magasin vers l'arrière jusqu'àu système de blocage du magasin (pos. 7). Les agrafes peuvent maintainant etre inserees dans le magasin par le haut. Enconcer le système de blocage du magasin et avancer le poussoir de magasin vers l'avant. L'agrafeuse KG 90/40 possede par ailleurs un système de réglage de la profondeur d'enforcement (pos. 9) permettant de paramétrr la profondeur d'enforcement des agrafes.

L'agrafeuse KG 90/40 est équipée en série d'un capuchon sur la sécurité de déclenchement. Ce capuchon empêche tout endommagement lors du travail sur du bois raboté. Merci de retirer le capuchon pour la fixation de frises.

En cas de blocage d'agrafes, actionner le levier de déverrouillage latorial (pos. 8) pour ouvrir le clapet d'entretien et retirer les agrafes endomagées.

Tournier le cache pour l'air d'échévement (pos. 5) dans la direction souhaitation. Régler dans un premier temps la pression de l'air à la valeur la plus faible de la pression de service recommende (4,0 bar). Le raccord à l'alimentation en air compré est assure par un accoulement rapide via un flexible à air compré (6 mm).

Après contrôle du parfait état de fonctionnement de l'appareil, le placer sur un emplacement à agrafer puis appuyer sur la détente (pos. 3). Augmenter ou baisser la pression de service par paliers de 0,5 bar jusqu'à ce que l'agrafage donne le résultat attendu. Utiliser l'agrafeuse avec la pression de service la plus faible possible. Veiller à ce que la pression de service ne dépasse pas 7 bar et à ce que les déclenchements à vide soient évités.

Si l'agrafeuse presente une défaillance ou ne fonctionne pas parfaitement, la débrancher aussitôt de son alimentation en air compré et la faire réviser par un spécialiste. Débrancher l'appareil et vider son magasin lorsqu'il n'est plus utilisé ou lors de pauses importantes.

5. Maintenance et entretien

5.1 Consels d'entretien

Le respect des conseils d'entretien disponibles ici assure au present outil de qualite une longevite accrue et uneutilisation sans problemes. Debrancher l'appareil de l'alimentation en air compré pour tout travail de maintenance ou d'entretien.

Un fonctionnement parfait et durable de l'agrafeuse exige un nettoyage quotidien et un graissage régulier.

Ce graissage ne doit etre effectue qu'vec une huielsepecifique pour outils (voir le chapitre « Accessoires »).

Pour le graissage, les可以选择 suivants sont possibles :

a) à l'aide d'un nébulateur d'huile :

Une unité complète d'entretien comprend un nébulateur d'huile intégré au niveau du compresseur.

b) à l'aide d'un huileur sur conduite :

Un huileur sur conduite alimentant l'appareil en huié est installé sur l'appareil.

c) manuellement :

Lorsque l'appareil n'est muni d'aucun nébulateur d'huile ni d'un huileur sur conduite, il faut apposer 3 à 5 gouttes d'huile au niveau de l'alimentation en air comprime avant chaque mise en marche de l'appareil.

Ne ranger les outils à air compré que dans un endroit sec à l'abri de l'humidité.

5.2 Dérangements / Réparation

Défaillance et causes possibles	Remède
A. Fuite d'air comprimé entre le couvercle et le carter :
Joints toriques abîmés ou encrassés.	Nettoyer les joints toriques ou les replacer ou encore desserrer à fond les vis.
B. Les agrafes ne sont pas entièrement enforcées :
Pression de l'air trop faible.	Augmenter la pression par étapes de 0,5 bar jusqu'à ce que les agrafes soient correctement enforcées.
Section du flexible d'air comprimé trop faible.	Diamètre minimal du flexible : 6 mm.
Appareil non graissé.	Nettoyer les pièces et les graisser.
C. Les agrafes sont trop profondément enforcées :
Pression trop élevé.	Diminuer la pression par étapes de 0,5 bar.
D. Les agrafes ne s'enforcent pas ou se tordent :
Appareil mal placé ou maintainu.	Tenir l'agrafeuse plus fermement ou augmenter éventuellesment la pression de l'air.

1. Caracteristiques techniques

	KG 90/25	KG 90/40
Consommation d'air (par coup)	0,52 I	0,962 I
Pression de service	5,0 - 7,0 bar
Capacité de chargement (agrafes/clous)	110 unités	145 unités
Longueur/Largeur/Hauteur	256x59,4x202 mm	272x59,4x245 mm
Poids (sans agrafes)	0,72 kg	0,92 kg
EN 12549+A1: 2008Niveau de puissance acoustique LWA Niveau sonore LPA Incertitude K	98,6 dB (A)85,6 dB (A)4 dB (A)	100,2 dB (A)87,2 dB (A)4 dB (A)
Vibrations (ISO 8662-11+A1: 2001) Incertitude K	2,1 m/sec21,05 m/sec2	2,33 m/sec21,17 m/sec2
Diamètre intérieur recommendé pour le flexible	6 mm
Agrafes utilisables : type 90 et type ES pour la KG 90/25	13 - 25 mmde longueur	13 - 40 mmde longueur
Largeur des agrafes	5,8 mm
Section du fil	1,25 x 1,00 mm
Qualité d'air requise :	nettoyé, sans condensation et avec nébulis-sation d'huile
Puisance du compresseur :	Compresseur avec une capacité de rem-plissage minimale de 50 l/min
Paramétrage recommandé :	Pression de service maximale à paramét-rer sur le détendeur ou le détendeur-filtre :7 bar

7. Etendue de la livraison

Agrafeuse KG 90/25

1.000 agrafes de 25 mm
2 clés pour vis à six pans creux
1 paire de lunettes de protection
1 bouteille d'huile pour système pneumatique
1 coffret moulé
1 notice d'utilisation

Agrafeuse KG 90/40

2 clés pour vis à six pans creux

1 paire de lunettes de protection
1 bouteille d'huile pour système pneumatique
1 coffret moulé
1 notice d'utilisation

8. Accessoires

Agrafes
Type 90/15 CNK résinifiées, Largeur du dos 5,8 mm, Longueur 15 mm (2000 unités)	Code Art. 090 105 3790
Type 90/20 CNK résinifiées, Largeur du dos 5,8 mm, Longueur 20 mm (2000 unités)	Code Art. 090 105 3804
Type 90/25 CNK résinifiées, Largeur du dos 5,8 mm, Longueur 25 mm (2000 unités)	Code Art. 090 105 3812
Type 90/30 CNK résinifiées, Largeur du dos 5,8 mm, Longueur 30 mm (2000 unités)	Code Art. 090 105 3820
Type 90/35 CNK résinifiées, Largeur du dos 5,8 mm, Longueur 35 mm (2000 unités)	Code Art. 090 105 3839
Type 90/40 CNK résinifiées, Largeur du dos 5,8 mm, Longueur 40 mm (2000 unités)	Code Art. 090 105 3847
Huile spéciale pour outils à air comprimé 0,5 l	Code Art. 090 100 8540
Huilleur sur conduites 1/4"	Code Art. 090 105 4584
