GEBRUIKSAANWIJZING KG 90/25 METABO

Wij verwiekanten als eigene verantwoordelde, daß dit producte in overeinstemming is met de volgende normen conform de bepalingen van de richtlijn*

ES ESPANOL

DECLARATION DE CONFORMIDAD

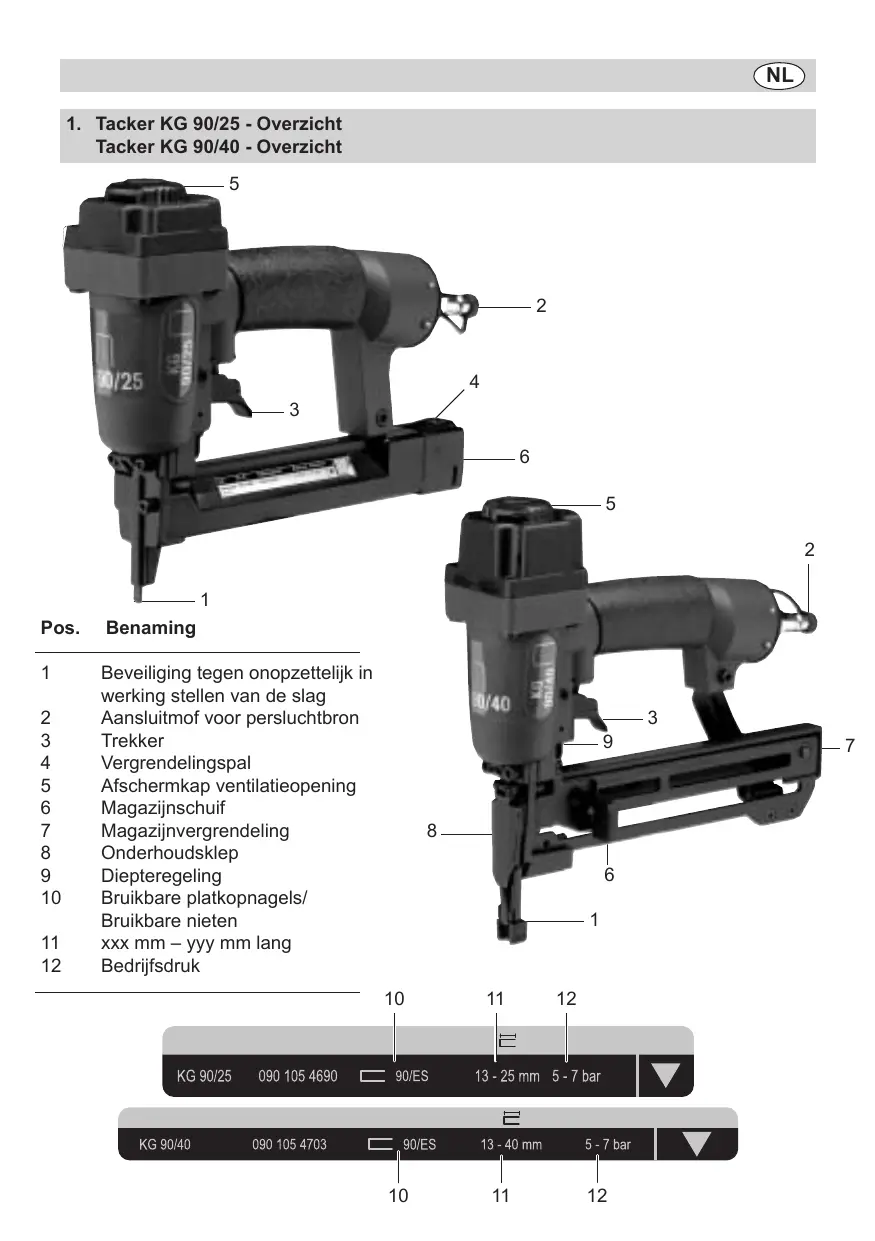

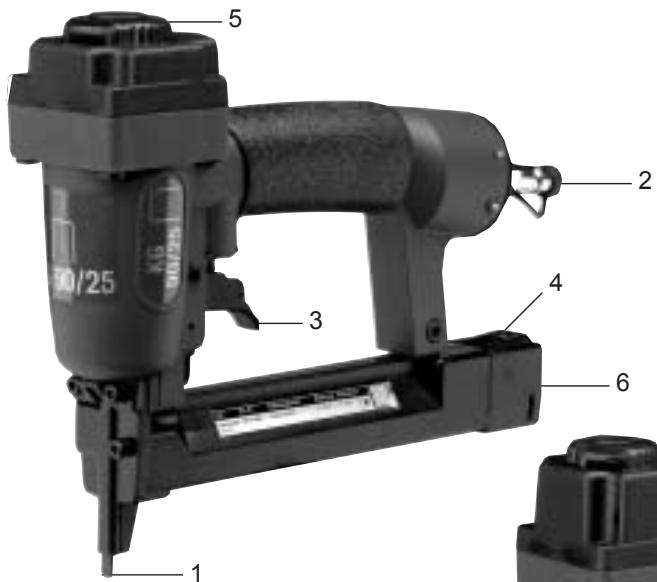

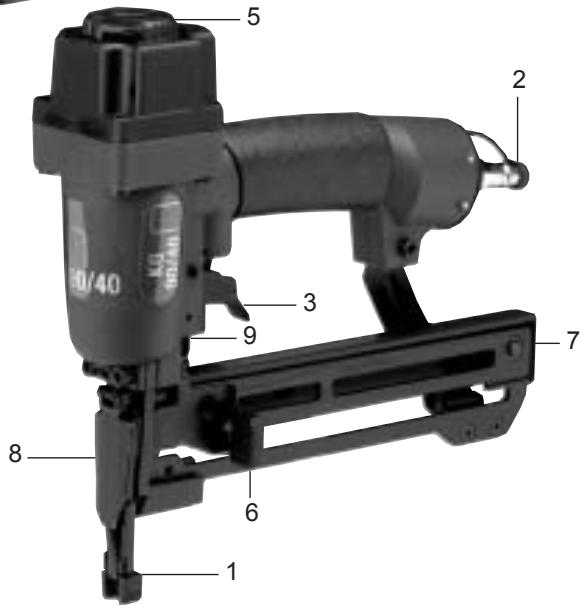

1. Tacker KG 90/25 - Overzicht Tacker KG 90/40 - Overzicht

Pos. Benaming

1 Beveiliging gegen onopzettelijk in werkking stellen van de slag
2 Aansluitmof voor persluchtbron
3 Trekker
4 Vergrendelingspal
5 Afschemkapventilatieopening
6 Magazijnschuif
7 Magazijnvergrendeling
8 Onderhoudsklep
9 Diepteregeling
10 Bruikbare platkopnagels/

Bruikbare Nieten

11 xxx mm - yyy mm lang
12 Bedrijfsdruk

Inhoud

1. Tacker KG 90/25 en KG 90/40 - Overzicht
2. Lees dit eerst
   2.1. Voorgeschreveen gebruik van het apparatus
3. Veiligheidsvoorschriften
   3.1.Voerschriften
   3.2. Veiligheid van het apparaat
   3.3. Veilige Werkomstandigheden
4. Ingebruikneming
5. Onderhoud
   5.1. Advies voor conserve- ring
   5.2. Storingen verhelppen
6. Technische gegevens
7. Inhoud van de levering
8. Accessoires

2. Lees dit eerst

Lees deze gebruikshandelieing, alvorens het apparaat in gebruik te nemen. Schenk bijzondere aandacht aan de veiligheidsvoorschriften.
- Indien u bij het uitpakken schade door transport vaststelt, neem dan onmiddelijk contact op met uw handelaar. Neem het apparaat Niet in gebruik.
- De verpakking moet, conform de lokale wetgeving inzake de bescherming van het milieu, met een bevoegde ophaaldienst meegegeven worden.
Bewaar deze handledging. In geval van twijfel kan u de handledging opnieuw raadplegen.
- Wanner u het apparatus

uitleent of doorverkoopt, moet u deze handleiding erbij voegen.

2.1 Voorgeschreiben gebruik van het apparaat

De tacker is een indrijfapparaat met persluchtaandrijving, waarmeeieten verwerkt kennen worden. Door zicheelzijdige gebruiksmogelijkheden kan de tacker voor de binneninrichting gebruikt worden bij het bevestigen van planken met messingen groefverbinding, panelen, kozijnen etc. De hechtnieten kennen onzichtbaar in de flank van de sponning bevestigd worden. De tacker is uitgerust met een beveiliging gegen onopzettelijk in werkung stellen van de slag. Deze beveiliging maakt werkden met het apparaat enkel mogelijk, wanner u deze op deplaats van indrijven aandrukt en tegelijk de trekker overhaalt.

Het apparaat is geschikt om hechtnieten met een rugbreedte van 5,8 mm en een lengte van 15 tot 25 mm (bij KG 90/25) en 14 - 40 mm (bij KG 90/40) van het type 90 met een draaddijke van 1,25 x 1,00 mm verweken.

3. Veiligheidsvoorschriften

3.1 Voorschriften

Voor draagbare indrijfapparaten geldt de norm DIN 7259 (UVV34). Deze vereist dat:

in indrijfapparaten en-kel de in de bijhorende gebruikshandleiding vermelde verbindings- of bevestigingsmiddelen gebruikt mogen worden (zie hoofdstuk 'Technische Gegevens').
indrijfapparaten enkel aan leidingen aangesloten mogen worden, waarvan met zekerheid vastgesteld is dat de toegelaten bedrijsdruk met Niet meer dan 10% overschreten kan worden (bijvoorbeeld met behulp van drukregelaars).
- zuurstof en brandbare gassen Niet als energia-bron gebruikt mogen worden voor indrijfapparaten met persluchtaandrijving.
de aansluiting van de persluchtbron enkel via een selnkoppeling mag gebeuren en dat het apparaat na het afkoppelen drukloos is.
- voor het onderhoud uitsluitend de vermelde originele verrangstukken gezbruikt moot worden.
reparaties enkel uitgevoerd mogen worden door reparateurs die erkend zichen door de producent, of andere vakbekwame reparateurs. De reparations mogen enkel uitgevoerd worden conform de richtlijnen uit de gebruikshandelieiding.

Als vakbekwame reparateurs gelden Personen, die op basis van hun opleiding en ervaring over voldoende kennis op het gebied van indrijfapparaten beschikken,

en in zoverre vertrouwd zijn met desbetreffende wettelijkke voorschriften ter bescherming van de werknemer, oncegallenpreventievoorschriften, richtlijnen en algemeen aanvaarde regels van de techniek, dat ze deeiligheid bij het werken aan indrijfapparaten juist+kunnen beoordelen.

3.2 Veiligheid van het apparaat

Door perslucht aangedreven indrijfapparaten mogen enkel door vakkundige personen bediend en onderhoden worden.

Houd ze buiten het bereik van kinderen. Controller of de veiligheids- en trekkerinrichtingen correct fonctioneren, alvorens het apparaat in gebruik te nemen. En controllerer of alle vijzen en moeren goed vastzitten. Voer geen wijzigingen of moodreparaties door aan het toestel. Gebruik het toesteluitsluitend waarvoor het bedoeld is. Vermijd elke verzwakking of beschadiging van het apparaat. Demoneer of blokveer nooit delen zoals de trekkerinrichting van het indrijfapparaat.

3.3 Veilige werkomstandigheden

Richt nooit een operationeel indrijfapparaat op uzelf of op andere Personen.

Houd het indrijfapparaat tijdens het gebruik steeds zo, dat hoofd en lichaam bij een mogelijkke terugslag Niet

verwond konnen worden. Schakel het indrijfapparaat nooit in zonder waarstand. Draag het indrijfapparaat in operationele toestand algijd aan het handvat en nooit met de vinger aan de trekker. Zorg dat u bij het gebruik Niet doorheen dunne werkstukken slaat of dat het apparaat nicht van hoeken en kanten afglijdt.

Draagijdens het werksten steeds een veiligheidsbril en oordoppen.

4. Ingebruikneming

Om na te vullen, moet u het apparaat van de perslucht-bron loskoppelen!

KG 90/25: Druk op de vergrendelingspal (Pos. 4) om het magazijn te openen en de magazijnschuif (Pos. 6)uit het apparaat te trekken. Vervolgens kan u de Nieten in het magazijn plaatsen (ondermagazijn). Breng de magazijnschuif (Pos. 6) maar voor tot deze in de vergrendelingspal inklikt.

KG 90/40: Trek de magazijnschuif uit tot aan de magazijnvergrendeling (Pos. 7). U kan de hechtnieten nu langs boven in het magazijnplaatsen. Druk de magazijnvergrendeling in en beweeg de magazijnschuif maar voor. Bovendien beschikt het apparaat over een dieptereregeling (Pos. 9) waarkee u de indrijfdiepte van de{nieten kan instellen.

De KG 90/40 is standarduiutgerust met een beschemkap op de beveiliging (Pos.1).Deze voorkomt beschadigingen bij het verwerken van

geschaatd hout. Verwijder de beschemkap om planken met messing- en groefver-binding te bevestigen.

Indien er hechtnieten blijven hangen, open dan de onderhoudsklep met de ontgrendelingshendel (Pos. 8) aan derijkant en verwijder de vastgeklemde nieden.

Zet de afterschermkap van de ventilatieopening (Pos. 5) in de gewenste positie. Stel bij de ingebruikneming de luchtoverduk eerst in op de laagste waarde van de aanbevolen bedrijfsdruk (4,0 bar). De verbinding met de persluchtbron gebeurt via een flexibele perslucht-slang (6mm) door middel van een snelkoppeling. Breng het indrijfapparaat, dat op een correcte werkig getest werd, aan op deplaats van indrijven en activeer het door middel van de trekker (Pos. 3). Verhoog of verlaag de bedrijfsdruk stapsgewijs met 0,5 bar tot het gewenste indrijfsresultaat bereikt is. Gebruik het indrijfapparaat steeds met de laagst maybeke bedrijfsdruk. Zorg ervoor dat de bedrijfsdruk van 7 bar Niet overschreten worden en vermijd gebruik zonder nieten in het magazijn.

Koppel een defect of nicht correct functionerend apparaat onmiddelijk los van de persluchtbron en breng het apparaat aan een gekwalificeerdevakman.Koppel het apparaat ook los van de persluchtbron bij langere onderbrekingen of bij het beeindigen van het werk.Maak het magazijn leeg.

5. Onderhoud en conservering

5.1 Advies voor conservering

Naleving van het hierna vermelde onderhoudsadvies garandeert voor dit kwaliteitproduct een lange levensduur en een gebruik zonder storingen. Koppel het apparaat los van de persluchtbron bij de uitvoering van onderhoudswerkzaamheden.

Voor een langdurig correcte
werking van uw indrijfapparaat is een dagelijkse
reiniging en een regelmatige
smering absolutnoodza

kelijk.

Gebruik hiervoenkel spe-ciale gereedschapsolie (zie hoofdstuk 8 Accessoires).

Wat betreft de smering kan u kiezenuit: a) smering door olienevel:

Een complete onderhouds-eenheid omvat een nevelsmeerpot en is op de compressor gemonteerd.

b) smering door een leidingsmeerpot:

Op het apparaat wordt een leidingsmeerpot aangesloten, die het gereedschap van olie voorziet.

c) manuele smering:

Indien er bij de installmentie geen onderhoudseenheid noch een leidingsmeerpot voorhanden is, breng dan voor elke ingebruikneming in de persluchtaansluiting 3-5 druppels olie aan.

Berg uw persluchtapparaten uitsluitend op in droge ruimten.

5.2 Storingen verhelpen

Voorkomende fouten en möglichke oorzaken	Remedie
A. Er ontsnapt perslucht:tussen behuizing en cilinderdeksel:
De O-ringen,zijn beschadigd of vuil.	Reinig of verrang de O-ringen, respectieve-lijk draai de schroeven vast.
B. De nielen worden Niet volledig ingedreven
De luchtdruk is te laag.De slangleiding heeft een te geringe lei-dingdoorsnede.Het apparaat is zonder smering.	Verhoog de druk stapsgewijs met 0,5 bar,tot de nielen correct ingedreven worden.Binnendiameter van de slangleiding mini-mum 6 mm.Reinig en smeer de onderdelen.
C. De nielen worden te diep ingedreven
De luchtdruk is te hoog.	Verlaag de druk stapsgewijsmet 0,5 bar.
D. De nielen steken UIT of buigen om:
Het apparaat worden te zwak gegen het indri-jfvlak geduwd.	Duw het apparaat krachtiger gegen het in-dri-jfvlak of verhoog eventueel de luchtdruk.

1. Technische gegevens

	KG 90/25	KG 90/40
Luchtverbruik (per indrijfslag)	0,52 I	0,962 I
Bedrijfsdruk	5,0 - 7,0 bar
Laadcapaciteit (nieten)	110 stuks	145 stuks
Afmetingen (LxBxH)	256x59,4x202 mm	272x59,4x245 mm
Gewicht (zonder nieten)	0,72 kg	0,92 kg
EN 12549+A1: 2008 Geluidsdrukniveau LWA	98,6 dB (A)	100,2 dB (A)
Geluidsdruknivau LPA	85,6 dB (A)	87,2 dB (A)
Onzekerheid K	4 dB (A)	4 dB (A)
Trillingen (ISO 8662-11+A1: 2001)	2,1 m/sec2	2,33 m/sec2
Onzekerheid K	1,05 m/sec2	1,17 m/sec2

Aanbevolen slangdiameter (binnenafmeting)

6 mm

Verwendbare Klammern Type 90 ook Type ES voor KG 90/25	13 - 25 mm lang	13 - 40 mm lang
Rugbreedte van de{nieten}	5,8 mm
Draaddikte	1,25 x 1,00 mm

Vereiste luchtkwaliteit

Gereinigd, condensaatvrij en met vernevelde olie.

Vermogen van de compressor

Compressor vanaf 50 l/min. vulvermogen.

1. Inhoud van de levering

Instelwaardenijdens het gebruik

Ingestelde bedrijfsdruk aan de drukregelaar of filterdrukregelaar max. 7 bar.

Tacker KG 90/25

1.000 hechtnieten 25 mm
2 inbussleutels
1 veiligheidsbril
1 fles pneumatiekolie
1 geisoleerde koffer
1 gebruikershandleiding

Tacker KG 90/40

2 inbussleutels

1 veiligheidsbril
1 fles pneumatiekolie
1 geisoleerde koffer
1 gebruikershandleiding

1. Accessoires

Hechtnieten
Type 90/15 CNK verharst, rugbredsde 5,8 mm, lengte 15 mm (2000 stuks)	artikelnr. 090 105 3790
Type 90/20 CNK verharst, rugbredsde 5,8 mm, lengte 20 mm (2000 stuks)	artikelnr. 090 105 3804
Type 90/25 CNK verharst, rugbredsde 5,8 mm, lengte 25 mm (2000 stuks)	artikelnr. 090 105 3812
Type 90/30 CNK verharst, rugbredsde 5,8 mm, lengte 30 mm (2000 stuks)	artikelnr. 090 105 3820
Type 90/35 CNK verharst, rugbredsde 5,8 mm, lengte 35 mm (2000 stuks)	artikelnr. 090 105 3839
Type 90/40 CNK verharst, rugbredsde 5,8 mm, lengte 40 mm (2000 stuks)	artikelnr. 090 105 3847
Speciale olie voor persluchtgereedschap 0,5l	artikelnr. 090 100 8540
Leidingsmeerpot 1/4"	artikelnr. 090 105 4584
