Produkttyp	Pneumatisk häftapparat (spikpistol)
Märke	Metabo
Modell	KG 90/25
Mått (L x B x H)	256 x 59,4 x 202 mm
Vikt (utan häftklamrar)	0,72 kg
Drivning	Tryckluft, arbetstryck 5,0 - 7,0 bar
Luftförbrukning per slag	0,52 l
Magasinkapacitet	110 häftklamrar/spik
Kompatibel häftklammertyp	Typ 90 och typ ES, bredd 5,8 mm, tvärsnitt 1,25 x 1,00 mm, längd 15 till 25 mm
Rekommenderad innerdiameter för slang	6 mm
Erforderlig luftkvalitet	Rengjord, kondensfri, med oljedimma
Minsta kompressorkapacitet	50 l/min fyllnadskapacitet
Ljudeffektnivå (LWA)	98,6 dB(A)
Ljudtrycksnivå (LPA)	85,6 dB(A)
Vibrationer (ISO 8662-11+A1:2001)	2,1 m/s²
Huvudfunktioner	Häftning för inredning (lister, socklar), djupinställning, utlösningssäkerhet
Underhåll och rengöring	Daglig rengöring, regelbunden smörjning med specialolja för pneumatiska verktyg, förvaring torrt
Säkerhet	Utlösningssäkerhet (måste tryckas mot arbetsstycket), använd skyddsglasögon och hörselskydd, rikta inte mot dig själv eller andra
Reservdelar och reparerbarhet	Använd endast originaldelar, reparationer av auktoriserade specialister
Leveransinnehåll	Häftapparat KG 90/25, 1000 häftklamrar 25 mm, 2 insexnycklar, 1 par skyddsglasögon, 1 flaska pneumatisk olja, 1 formad låda, bruksanvisning

Vanliga frågor - KG 90/25 METABO

Vilket lufttryck ska användas för häftapparaten KG 90/25?

Det rekommenderade arbetstrycket är mellan 5,0 och 7,0 bar. Börja vid 4,0 bar och öka i steg om 0,5 bar tills önskat resultat uppnås. Överskrid aldrig 7 bar.

Hur laddar jag häftklamrar i magasinet?

Tryck på spärrspaken (pos. 4) för att låsa upp magasinet. Dra magasinskjutaren (pos. 6) bakåt. För in häftklamrarna underifrån. Skjut fram skjutaren tills den klickar på plats.

Vad gör jag om en häftklammer fastnar?

Manövrera den laterala upplåsningsspaken (pos. 8) för att öppna underhållsluckan. Ta bort skadade häftklamrar. Stäng luckan.

Hur ställer jag in djupet för häftklamrarna?

Använd djupinställningen (pos. 9) som sitter på modell KG 90/40. Vrid på ratten för att justera inslagsdjupet. För modell KG 90/25, justera lufttrycket.

Varför trycks inte häftklammern helt in?

Möjliga orsaker: för lågt lufttryck, för liten slangdiameter (<6 mm), eller ogjort verktyg. Öka trycket i steg om 0,5 bar, kontrollera slangen och smörj verktyget.

Hur smörjer jag häftapparaten?

Använd specialolja för pneumatiska verktyg. Tre metoder: via en inbyggd oljedimma i kompressorn, via en oljeslang, eller manuellt genom att hälla 3-5 droppar i luftanslutningen före varje användning.

Vilka typer av häftklamrar är kompatibla?

Häftklamrar av typ 90 och typ ES, med ryggbredd 5,8 mm, trådtvärsnitt 1,25 x 1,00 mm, och längd 15 till 25 mm (för modell KG 90/25).

Hur underhåller jag häftapparaten?

Rengör apparaten dagligen och smörj den regelbundet. Koppla alltid bort lufttillförseln före underhåll. Förvara verktyget torrt och skyddat från fukt.

Vilka säkerhetsföreskrifter gäller?

Rikta aldrig häftapparaten mot dig själv eller andra. Använd skyddsglasögon och hörselskydd. Använd endast med reglerad lufttillförsel (tryckregulator). Syrgas eller brännbara gaser är förbjudna.

Vad gör jag om häftapparaten läcker luft?

Kontrollera O-ringarna mellan locket och höljet: de kan vara skadade eller smutsiga. Rengör eller byt ut dem. Dra eventuellt åt skruvarna.

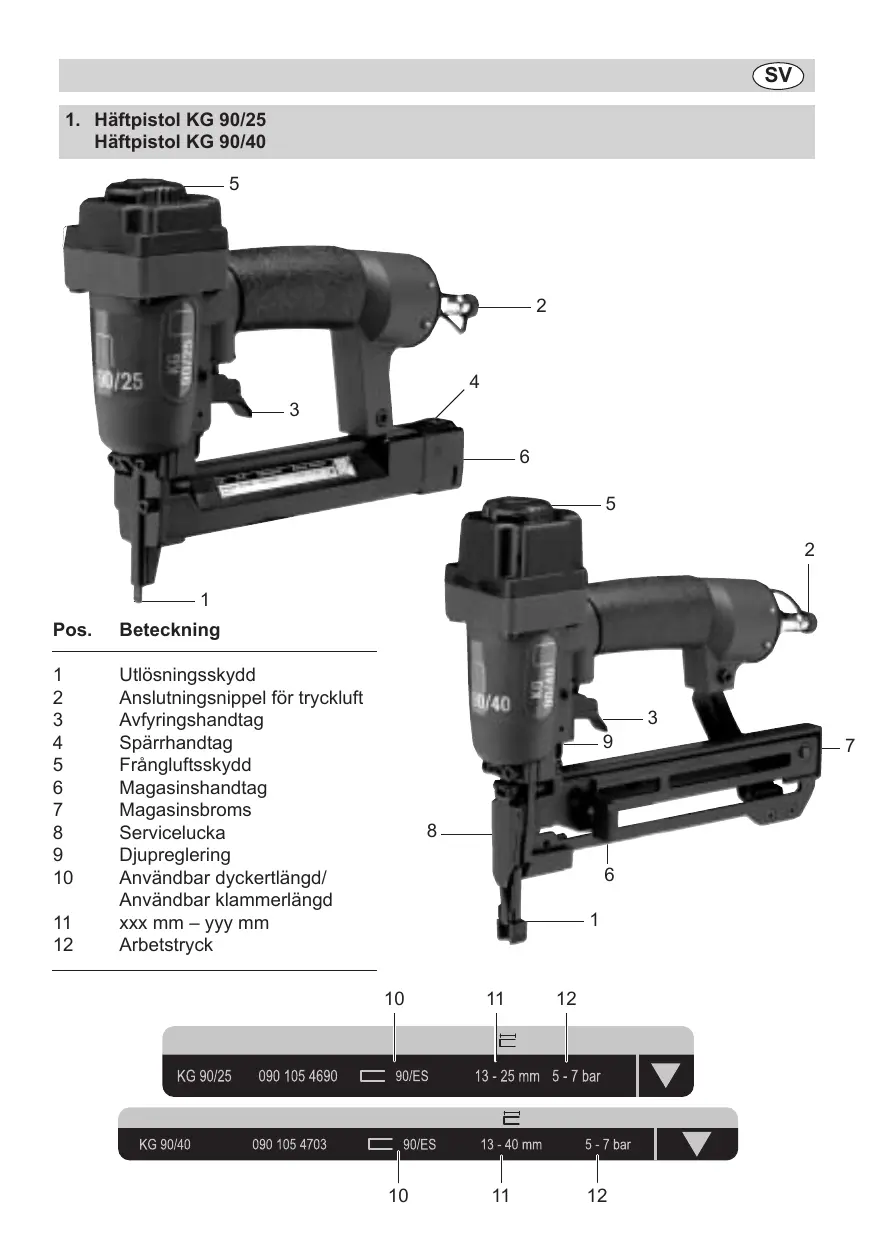

BRUKSANVISNING KG 90/25 METABO

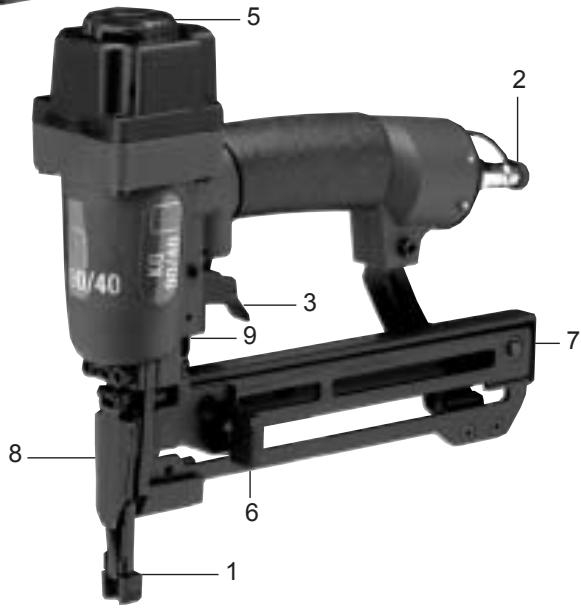

1 Utlösningsskydd
2 Anslutningsnippel for tryckluft
3 Avfyringshandtag
4 Sparrhandtag
5 Frangluftsskydd
6 Magasinshandtag
7 Magasinsbroms
8 Servicelucka
9 Djupreglering
10 Anvandbar dyckertlangd/
Användbar klammerlängd
11 xxx mm - yyy mm
12 Arbetstryck

Innehåll

1. Häftpistol KG 90/25 och KG 90/40
2. Läs detta Först
   2.1 Normal användning
3. Sakerhetsregler
   3.1 Foreskrifter
   3.2 Verktygets sakerhet
   3.2 Sakerheten under arbetet
4. Start
5. Underhäll och skötsel
   5.1 Skötselanvisningar
   5.2 Felsökning
6. Tekniska data
7. Leveransomfattning
8. Tillbehör

2. Läs detta Först

Läs detta innan du anvander häftpistolen Första gängen. Observera särskilt vara sakerhetsforeskrifter.
- Om häftpistolen har skadats under transportskall leverantoren omedelbart underrattas. Använd inte ett skadat verktyg.
Ta hand om forpackningen på miljövanligt satt. Lämna den till motsvarande inlammningsstalle/miljostation.
Forvara braksanvisingen pa ett sakert stalle sa att du alltid har den till hands när den behövs.
- Set till att bruksanvisningen medfoljer haftpistolen om du saljer den aller lánar ut den.

2.1 Normal användning

Detta ar ett tryckluftsdrivet indrivningsverktyg som kan anvandas med haftklammer.

Tack vare att häftpistol er sa variationsrik kan den användas inomhus for att fasta spont- och fjaderbräder, paneler och lister etc. Häftklarnarna kan fästas sa att de inte syns i spontstycket.

Häftpistolen har att utlönsningskydd. För att kunna arbeta med häftpistolen måste utlönsningsskyddet tryckas mot indrivningsstätlet och utlösaren aktiveras.

Häftpistol kan användas for att driva in häftklammer med 5,8 mm bredd och 15 - 25 mm langd (typ KG 90/25) och 15 - 40 mm (typ KG 90/40) med en tradtjocklek på 1,25 x 1,00 mm.

3. Sakerhetsregler

3.1 Foreskrifter

For barbara indrivningsverktyg galler standard DIN 7259 (UVV34).

I denna foreskrivs

• att endast de forbindelseeller infästningsmedelsom anges i tillhörandebruksanvisning (se "Tekniska data") fär anecdas i indrivningsverktyg.
• att indrivningsverktyg endast fär anslutas till ledninger där det kan sakerställas (t.ex. med en tryckregulator) att det tillatna arbetstrycket inte kan överskridas med mer än 10%.

att syre och brandfarligagaser inte fär användasom energikalla fortryckluftsdrivna indrivningsverktyg.
att tryckluftskällan endast fär anslutas med hjälp aven snabbkoppling och att verktyget skall vara utantryck nar det har fränkopplats fräntryckluftskällan.
att endast angivna originalreservdeler farnavandas for underhall och skötsel.
att reparationer endast fär utforas av sakkunnig på tillverkarens uppdrag eller av annan sakkunnig person med hänsyn till uppgifterna iBruksanvisningen.

Med sakkunnig manos personer som har specialkunskap om och tillräckligt med erfarenhet av indrivningsverktyg och även känner till gällande arbetarskyddsforeskrifter, foreskrifter om forebyggande av olycksfall, direktiv och allmänt vedertagna tekniiska regler sa att de kan bedöma riskerna med indrivningsverktyg.

3.2 Verktygets sakerhet

Tryckluftsdrivna indrivningsverktyg fär endast användas och servas av personer som utbildats på sādana verktyg.

Indrivningsverktyg skall forvaras oatkomliga for barn. Kontrollera fore varje anvandningstillfalle att sakerhetsoch utlosningsanordningarna fungerar ordentigt. Kontroleraevenattskruvar och muttrar ar fast atdragna. Haftpistolfarinte manipuleras, repareras i nodfall eller anvandaspäättssom den inte ar avseddfor. Undvik att utsatta haftpistol for onodiga pafrestninger er skewador.Delar som t.ex. utlosningsanordningen farinte demonterasller blockeras.

3.3 Sakerheten under arbetet

Rikta aldrig häftpistolen direkt mot dig själv eller mot andra personer. Håll häftpistolen under arbetet på att sändant sätt att huvudet och kroppen inte kan skadas vid en eventuell rekylverkan. Utlös aldrig häftpistolen fritt i rummet.

När häftpistolen ar driftklar fär den endast Transporteras i handtaget och inte i den aktiverade utlosaren. Se till att häftklammern inte gärigenom tunna arbetsstycken aller viker undan vid horn och kanter.

Använd alltid skyddsglasögon och hörskelydd nar du arbetar med häftpistolen.

4. Start

Innan du fyller magasinet med haftklammer maste haftpistolen frankopplas frantryckkallan.

KG 90/25: När du trycker på spärrhandtaget (pos. 4) frigör s magasinet sä att magasinshandtaget (pos. 6) kan dras ut. Häftklamrarna kan nu placeras i magasinet underifran. För fram magasinshandtaget (pos. 6) tills det gär i lås mot spärrhandtaget.

KG 90/40: Dra ut magasinshandtaget anda mot magasinsbromsen (pos. 7). Häftklamrarna kan nu placeras i magasinet uppifran. Tryck in magasinsbromsen och forfram magasinshandtaget. KG 90/40 har även en djupreglering (pos. 9) som kan anvandas for att stalla in klamrarnas indrivningsdjup. KG 90/40 har som standard ett skyddslock på utlosningsskyddet. Detta forhindrar skador när man arbetar med hyvlat tra. Skyddslocket maste tas bort när man arbetar med spont- och fjaderbräder.

Om häftklamrarna fastnarkan man öppna service-luckan med sparrhandtaget (pos. 8) på sidan och ta bort klamrarna.

Vrid fränluftsskyddet (pos. 5) till önskat lage. Ställ in luftövertrycket till att börja med på det nedre rekommende rade arbetstrycket (4,0 bar). Håftpistol ansluts till tryckluftskällan med en elastisk tryckluftsslang (6 mm) och en snabbkoppling.

När du har kontrollerat att

häftpistolen fungerar som den skall sätter du an den mot indrivningsstället och avfyrarett slag med avf-ringshandtaget (pos. 3). Höj och sänk arbetstrycket stegvis med 0,5 bar tills häftklammern drives in på rätt satt. Häftpistolen bör helst anvandas med sä lågt arbetstryck som möjigt. Se till att arbetstrycket aldrig överstiger 7 bar och undvik tomslag. Om det ar fel på häftpistolen erler om den inte fungerar som den skall måste den frankopplas是从 tryckkällan och lamnas in for översyn till sakkunnig. Om du gör langre uppehäll i arbetet eller avslutar arbetet skall häftpistolen frankopplas是从 energikällan och magasinet tommas.

5. Underhäll och skötsel

5.1 Skötselanvisningar

For att häftpistolen skall hälla länge och hela tiden fungera felfritt kravs att du foljer anvisingarna i detta avsnitt. Lossa häftpistolen frän tryckluftskällan innan du utfor unterhäll och skötsel pa den.

For att du skall ha glädje av dinnya häftpistol under en lang tid ar det viktigt att den rengörvars varje dag och smörjes regelbundet. Använd endast specialolja für verktyg (se "Tillbehör"). Häftpistolen kan smörjas på foljande satt:

a) Med en dimsmorjap-. parat:

En komplett serviceenhet omfattar en dimsmorjapparat och ar monterad paskompressorn.

b) Med en ledningssmorjapparat:

En ledningssmörjapparat monteras på häftpistolen och förser den med olja.

c) For hand:

Om det varken finns国家队enhet erler lednings-smorjapparat till din haftpistol maste den smorjas med 3-5 droppar olja i tryckluftsanslutningen fore varje användningstillfälle.

Tryckluftsverktyg skall alltid forvaras torrt.

5.2 Felsökning

Fel och orsaker	Åtgårder
A. Tryckluft sipprar ut mellan lock och kapa:
O-ringarna År skadade eller smutsiga.	Rengör O-ringarna eller byt ut dem / draøy skruvarna.
B. Håftklamrarna drives inte in helt och hallet:
För lågt lufttryck. Slangledningen har"For litet tvårsnitt. Häftpistol saknar smörjning.	Öka trycket stegvis med 0,5 bar tills klamrarna drives in ordentligt. Slangledningens inre diameter skall vara minst 6 mm. Rengör delarna och smörj dem.
C. Håftklamrarna drives in"For djupt:
För högt lufttryck.	Minska trycket stegvis med 0,5 bar.
D. Håftklamrarna skjuter ut eller böjer sig:
Häftpistol har sats an for svagt.	Sätt an hämftpistolen kraftigareEller öka ev. lufttrycket.

6. Tekniska data

	KG 90/25	KG 90/40
Luftfürbrukning (per indrivningsomgang)	0,52 l	0,962 l
Arbetstryck	5,0 - 7,0 bar
Laddningskapacitet (klammer/dyckert)	110 st	145 st
Längd/bredd/höjd	256x59,4x202 mm	272x59,4x245 mm
Vikt (utan klammer)	0,72 kg	0,92 kg
EN 12549+A1: 2008Ljudeffektsnivå LwALjudtrycksnivå LpAsakerhet K	98,6 dB (A)85,6 dB (A)4 dB (A)	100,2 dB (A)87,2 dB (A)4 dB (A)
Vibration (ISO 8662-11+A1: 2001)Osakerhet K	2,1 m/sec21,05 m/sec2	2,33 m/sec21,17 m/sec2
Rekommenderad slangdiameter (inre)	6 mm
Användbara klammer typ 90	13 - 25 mm lang	13 - 40 mm lang
Klammerbredd	5,8 mm
Trådtjocklek	1,25 x 1,00 mm
Erforderlig luftkvalitet:	Renad, kondensatifri och dimsmord
Kompressorkapacitet:	Kompressor med minst 50 l/m volymkapatet
Inställningsvärden für arbetet:	Inställt arbetstryck på tryckregulatorn ellerfiltertryckregulatorn, max. 7 bar.

7. Leveransomfattning

Häftpistol KG 90/25

1.000 häftklammer 25 mm
2 insexnycklar
1 skyddsglasogon
1 flaska med tryckluftsolja
1 blaskoffert
1 bruksanvisning

Häftpistol KG 90/40

2insexnycklar

1 skyddsglasogon
1 flaska med tryckluftsolja
1 blaskoffert
1 bruksanvisning
