BEDIENUNGSANLEITUNG KG 90/25 METABO
KONFORMITÄTSERKLÄRUNG
Wir erklärten in alleigner Verantwortlichkeit, daß dieser Produkt mit den folgenden Normen überineinstimm gemäß den Bestimmungen der Richtlinien*
F FRANÇAIS
DECLARATION DE CONFORMITE

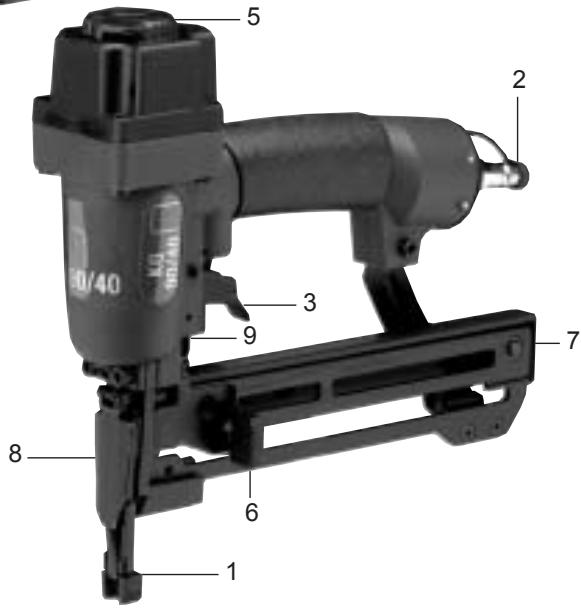

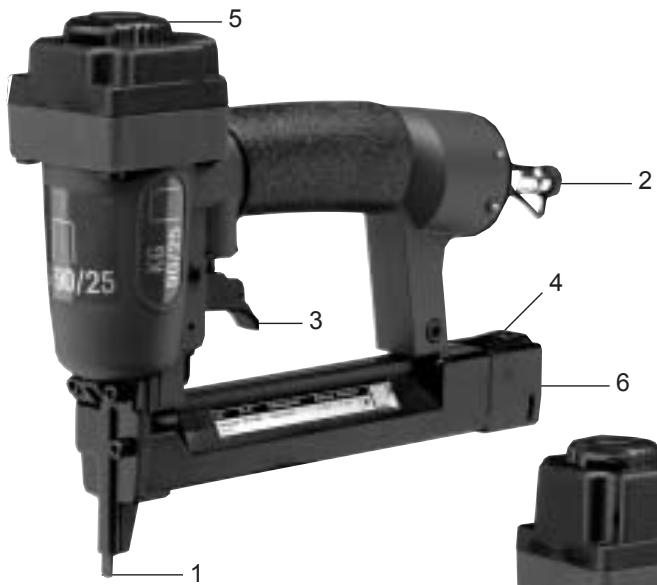

1. Klammergerät KG 90/25 im Überblick Klammergerät KG 90/40 im Überblick
Pos. Bezeichnung
1 Auslösesicherung
2 Anschlußnippel für Druckluft
3 Abzugshebel
4 Sperrhebel
5 Abluftblende
6 Magazinschieber
7 Magazinfeststeller
8 Wartungsklappe
9 Tiefenregulierung

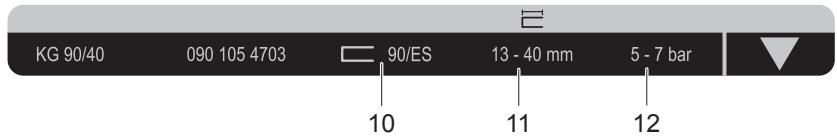

10 Verwendbare Stauchkopfängel/
Verwendbare Klammern
11 xxx mm - yyy mm lang
12 Arbeitsdruck
Inhaltsverzeichnis
- Klammergerät KG 90/25 und KG 90/40 im Überblick
- Zuerst lesen
2.1 Bestimmungsgemäß Verwendung - Sicherheitsbestimmungen
3.1 Vorschriften
3.2 Sicherheit des Gerätes
3.3 Arbeitsssicherheit - Inbetriebnahme
- Wartung und Pflege
5.1 Pflegehinweise
5.2 Störungen und ihre Behebungen - Technische Daten
- Lieferumfang
- Zubehör
2. Zuerst lessen!
- Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung. Beachten Sie insbesondere die Sicherheitschinweise.
- Wenn Sie beim Auspakken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Gerät nicht in Betrieb!
- Entsorgen Sie die Verpakkungitte umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.
Bewahren Sie diese Betriebsanleitung gut auf, damit Sie bei Unklarheiten jederzeit nachlesen konnen. - Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie auch die Begleitdokumente mit.
2.1 Bestimmungsgemäß Verwendung
Das ist ein druckluftbetriebenes Eintreibgerät mit dem Klammern verarbeitet werden konnen. Durch seine vielseitigen Anwendungs-möglichkeiten kann das Klammererät im Innenausbau zum Befestigen von Nutund Federbrettern, Paneellen, Leisten usw. eingesetzt werden. Die Heftklammern konnen unsichtbar in der Nutwange befestigt werden. Das Klammererät ist mit einer Auslösesicherung ausgestattet, die ein Arbeiten nur ermöglich, wenn die Auslösesicherung auf die Eintriebstelle gedrückt und der Auslöser betätig wird.
Es eignet sich zum Eintreiben von Klammern mit einer Ruckenbreite von 5,8 mm und einer Länge von 15 - 25 mm (Type KG 90/25) und 15 - 40 mm (Type KG 90/40) der Type 90 mit einer Drahtstärke von 1,25 x 1,00 mm.
3. Sicherheits-bestimmungen
3.1 Vorschriften
Fürtragbare Eintreibgeräte gilt die Norm DIN 7259 (UVV34).
Theseverlangt,daB:
in Eintreibgeräten nur die in der zugehörigen Betriebsanleitung aufgeführten Verbindungs- oder Befestigungsmittel verarbeitet werden dürfen (siehe Kapitel "Technische Daten").
Eintreibgeräte nur an Leitungen angeschlossen werden dürfen, bei denen sichergestellt ist, daß ein Überschreiben des zulässigen Betriebsdruckes (z. B. über Druckminderer) von mehr als 10% verhindert ist.
Sauerstoff und brennbare Gase nicht als Energiequelle für druckluftbe-trie-bene Eintreibgeräte verwendet werden)dürfen.
der Anschluß der Druckluftquelle nur über eine Schnellkupplung erfolgen darf und das Gerät nach der Trennung drucklos ist.
für die Instandhaltung und Wartung nur die aufgeführten Original-Ersatzteile verwendet werden dürfen.
- Instandsetzungsarbeiten nur durch vom Hersteller beauftragte oder andere Sachkundige unter Bechtung der in der Betriebsanleitung enthaltenen Angaben durchgeführrt werden dürfen.
Als Sachkundige gelten Personen, die aufgrund ihrer fachlichen Ausbilung und Erfahrung ausreichende Kennnisse auf dem Gebiet der Eintreibgeräte haben und mit den einschlögigen staatlichen Arbeitsschutzvorschriften, Unfallverhütungsvorschriften, Richtlinien und allgemein anerkannten Regel in der Technik soweit vertraut sind, daß sie den arbeitsssicheren Zustand von Eintreibgeräten beurteilen können.
3.2 Sicherheit des Gerätes
Druckluftbetriebene Eintrübgeräte dürfen nur von unterwiesenen Personen betriben und gewartet werden. Sie dürfen nicht in die Höhe von Kindern gelangen. Prüfen Sie vor jedem Arbeitsbeginn die einwandfrei Funktion der Sicherheits- und Auslöseinrichtungen und achten Sie auf den festen Sitz von Schrauben und Muttern. Am Gerät dürfen keine Manipulationen, Notreparaturen oder Zweckentfremdungen vorgenommen werden. Vermeiden Sie jegliche Schwachungen oder Beschädigungen des Gerätes. Demontieren oder blockieren Sie niemals Teile wie z. B. die Auslöseeinrichtung des Eintreibgerätes.
3.3 Arbeitsssicherheit
Richten Sie ein betriebsbereites Eintreibgerät niemals direkt gegen sich selbst oder auf andere Personen.
Halten Sie das Eintreibgerät beim Arbeiten so, daß Kopf und Körper bei einem möglichchen Rückstoß nicht verletzt werden können. Lösen Sie das Eintreibgerät niemals in den freien Raum aus.
Tragen Sie das Eintreibgerät in betriebsbereitem Zustand nur am Griff und nie mit betägtem Auslöser. Achten Sie daraufauf, daß beim Arbeiten keine)dünnen Werkstücke durchschlagen werden oder an Ecken und Kanten abgleiten.
Tragen Sie beim Arbeiten mit dem Eintreibgerät stets eine Schutzbrille und einen Gehorschutz.
4. Inbetriebnahme
Zum Befüllen muß das Gerät von der Druckluftquelle getrennt werden!
KG 90/25: Durch Drucken des Sperrhebels (Pos. 4) wird das Magazin entriegelt und der Magazinschieber (Pos. 6) laßt sich zurückziehen. Die Klammern konnen jetzt von unter in das Magazin eingelegt werden. Schieben Sie den Magazinschieber (Pos. 6) nach vorne bis dieser am Sperrhebel einrastet.
KG 90/40: Den Magazinschieber zusückziehen bis zum Magazin-Feststeller (Pos. 7). Die Klammern konnen jetzt von oben in das Magazin eingelegt werden. Den Magazin-Feststeller eindrücken und den Magazinschieber nach vorne führen. Außer dem besitzt das KG 90/40 eine Tiefenregulierung (Pos. 9) mit der die Ein-treibtiefe der Klammern eingestellt werden kann.
Das KG 90/40 ist serialmäßig mit einer Schutzkappe auf der Auslösesicherung ausgestattet. Sie verhindert Beschädigungen beim Verarbeiten von gehobtem Holz. Zur Befestigung von Nut- und Federbretternitte Schutzkappe entfern.
Bei Verklemmungen von Heftklammernitte den seitlichen Entriegelungshebel (Pos.8) zum Offnen der Wartungsklappe betätigten und defekte Heftklammern entfernen.
Drehen Sie die Abluftblende (Pos. 5) in die gewünschte Stellung. Stellen Sie den Luftüberdruck zunachst auf den unteren Wert des empfohlenen Arbeitsdruckes (4,0 bar) ein. Die Verbindung zur Druckluftquelle wird über einen flexiblen Druckluftschauch (6 mm) mit einer Schnellkupplung hergestellt.
Das auf einwandfrei Funktion geprüfte Eintreibgerät an der Eintreibstelle aufsetzen und mit dem Abzugshebel (Pos. 3) auslösen. Erhöhen oder senken Sie den Arbeitsdruck in Schritten von 0,5 bar, bis das gewünschte Eintreibergebnis erzielt wird. Das Eintreibgerät sollte mit dem geringstmöglichen Arbeitsdruck betrieben werden. Achten Sie daraufuf, daß der Arbeitsdruck von 7 bar nicht übersritten wird und Leerschläge vermieden werden. Ein defektes oder nicht einwandfrei arbeitendes Gerät muß sofort von der Druckluftquelle getrennt und einem Sachkundigen zur Überprüfung übergeben werden. Bei längeren Pausen oder Arbeitsende das Gerät von der Energiequelle trennen und das Magazin entleeren.
5. Wartung und Pflege
5.1 Pflegehinweise
Die Einhaltung der hier angegeben Wartungs-hinweise sichert für diese Qualitätsprodukt eine lange Lebensdauer und einen störungsfreien Betrieb. Trennen Sie das Gerät bei Wartungs-und Pflegearbeiten von der Druckluftquelle.
Für eine dauerhaft einwandreie Funktion Ihres Eintreibgerätes ist eine tägliche Reinigung und eine regelmäßige Schmierung unerläßlich.
Verwenden Sie hierfür nur spezielles Werkzeugöl (sie
he Kapitel 8 "Zubehör"). Fol-gende Mochigkeiten stehen Ihnen in Sachen Schmierung zur Auswahl:
a) über einen Nebelöder: Eine komplette Wartungseinheit beinhaltet einen Nebelöder und ist am Kompressor angebracht.
b) über einen Leitungs-oler:
Am Werkzeug wird ein Leitungsolorystalliert, der das Werkzeug mit Öl versorgt.
c) von Hand: Ist bei ihrer Anlage weder
eine Wartungseinheit noch ein Leitungsolor vorhanden, so müssen vor jeder Inbetriebnahme des DruckluftWerkzeuges 3 - 5 Tropfen Öl in den Druckluftanschlussgegeben werden.
Lagern Sie ihre Druckluftgeräte nur in trockenen Räumen.
5.2 Störungen und ihre Behebungen
| Auftretende Fehler und mögliche Ursachen | Abhilfemaßnahmen |
| A. Druckluft entweicht zwischen Deckel und Gehäuse: | |
| O-Ringe sind beschädigt oder verschmutzt. | O-Ringe reinigen oder ersetzen, bzw. Schrauben festziehen. |
| B. Klammern werden nicht gaz eingetrieben: | |
| Luftdruck zu nieder.Schlauchleitung hat zu geringen Querschnitt.Gerät ohne Schmierung. | Druck schrittweise um 0,5 bar erhöhen, bis Klammern richtig eingetrieben werden.Innendurchmesser der Schlauchleitung mind. 6 mm.Teile reinigen und schmieren. |
| C. Klammern werden zu tief eingetrieben: | |
| Luftdruck zu hoch. | Druck schrittweise um 0,5 barherabsetzen. |
| D. Klammern stehen über oder verbiegen sich: | |
| Gerät zu schwach aufgesetzt. | Gerät stärker aufsetzen oder elevt.Luftdruck erhöhen. |
- Technische Daten
- Lieferumfang
| KG 90/25 | KG 90/40 | |
| Luftverbrauch (pro Eintreibvorgang) | 0,52 I | 0,962 I |
| Arbeitsdruck | 5,0 - 7,0 bar | |
| Ladekapazität (Klammern/Nägel) | 110 Stück | 145 Stück |
| Länge/Breite/Höhe | 256x59,4x202 mm | 272x59,4x245 mm |
| Gewicht (ohne Klammern) | 0,72 kg | 0,92 kg |
| EN 12549+A1: 2008Schalleistungspegel LWA | 98,6 dB (A) | 100,2 dB (A) |
| Schalldruckpegel LPA | 85,6 dB (A) | 87,2 dB (A) |
| Unsicherheit K | 4 dB (A) | 4 dB (A) |
| Vibration (ISO 8662-11+A1: 2001) | 2,1 m/sec2 | 2,33 m/sec2 |
| Unsicherheit K | 1,05 m/sec2 | 1,17 m/sec2 |
| Empf. Schlauchdurchmesser (innen) | 6 mm | |
| Verwendbare Klammern Type 90auch Type ES für KG 90/25 | 13 - 25 mm lang | 13 - 40 mm lang |
| Rückenbreite der Klammern | 5,8 mm | |
| Drahtstärke | 1,25 x 1,00 mm | |
| Benötigte Luftqualität: | Gereinigt, kondensatifrei und ölvernebelt | |
| Leistungsgröße des Kompressors: | Kompressor ab 50 l/min Fülleistung. | |
| Einstellwerte für das Arbeiten: | Eingestellter Arbeitsdruck am Druckminder oder Filterdurckminderer max. 7 bar. | |
1.000 Heftklammern 25 mm
2 Innensechskantschlüssel
1 Schutzbrille
1 Flasche Pneumatiköl
1 Blaskoffer
1 Betriebsanleitung
2 Innensechskantschlüssel
1 Schutzbrille
1 Flasche Pneumatiköl
1 Blaskoffer
1 Betriebsanleitung
8.Zubehör
| Heftklammern | |
| Type 90/15 CNK geharzt, Rückenbreite 5,8 mm, 15 mm lang (2000 Stück) | Art.-Nr. 090 105 3790 |
| Type 90/20 CNK geharzt, Rückenbreite 5,8 mm, 20 mm lang (2000 Stück) | Art.-Nr. 090 105 3804 |
| Type 90/25 CNK geharzt, Rückenbreite 5,8 mm, 25 mm lang (2000 Stück) | Art.-Nr. 090 105 3812 |
| Type 90/30 CNK geharzt, Rückenbreite 5,8 mm, 30 mm lang (2000 Stück) | Art.-Nr. 090 105 3820 |
| Type 90/35 CNK geharzt, Rückenbreite 5,8 mm, 35 mm lang (2000 Stück) | Art.-Nr. 090 105 3839 |
| Type 90/40 CNK geharzt, Rückenbreite 5,8 mm, 40 mm lang (2000 Stück) | Art.-Nr. 090 105 3847 |
| Spezialöl für Druckluftwerkzeuge 0,5 l | Art.-Nr. 090 100 8540 |
| Leitungsöler 1/4" | Art.-Nr. 090 105 4584 |

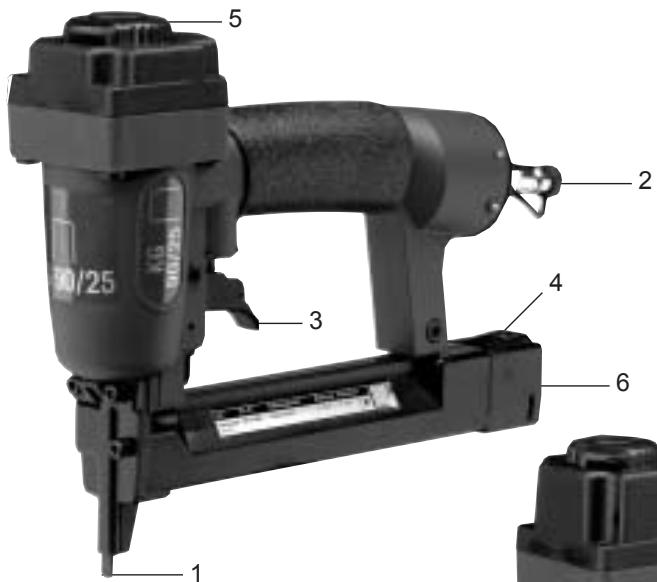

1. Häftpistol KG 90/25 Häftpistol KG 90/40
Pos. Beteckning
8. TillbehörHäftklammer
Typ 90/15 CNK, hartsade, bredd 5,8 mm, langd 15 mm (2000 st) art.nr 090 105 3790
Typ 90/20 CNK, hartsade, bredd 5,8 mm, langd 20 mm (2000 st) art.nr 090 105 3804
Typ 90/25 CNK, hartsade, bredd 5,8 mm, langd 25 mm (2000 st) art.nr 090 105 3812
Typ 90/30 CNK, hartsade, bredd 5,8 mm, langd 30 mm (2000 st) art.nr 090 105 3820
Typ 90/35 CNK, hartsade, bredd 5,8 mm, langd 35 mm (2000 st) art.nr 090 105 3839
Typ 90/40 CNK, hartsade, bredd 5,8 mm, langd 40 mm (2000 st) art.nr 090 105 3847
