MANUALE UTENTE KG 90/25 METABO
DICHIARAZIONE DI CONFORMITA
Noi dichiariamo sulla而这 esculva responsabilità che il presente prodotto è conforme alla segmente nome* in conformità con le dispositions delle normative **
PT PORTUGUES
- Il disposativo di chiodatura per puncti metallici KG 90/25 in sintesi Il disposativo di chiodatura per puncti metallici KG 90/40 in sintesi

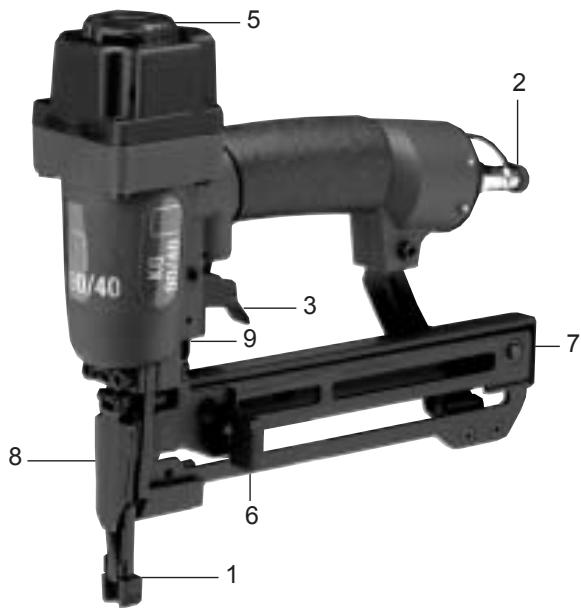

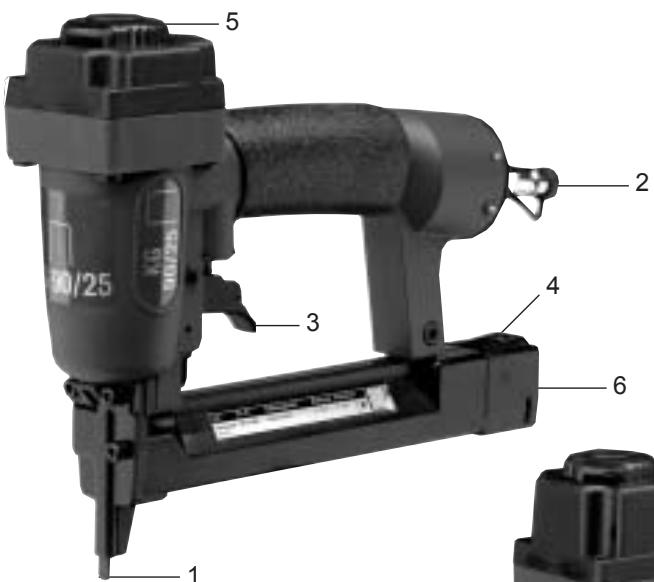

Pos. Denominazione
1 Sicurezza di sgancio
2 Raccordo per il collegamento dell'aria compressa
3 Grilletto
4 Leva di bloccaggio
5 Pannello per l'aria di scarico
6 Cassetto del magazzino
7 Dispositivo di bloccaggio del magazzino
8 Sportello di manutenzione
9 Regolazione della profondità
10 Chiodi a testa ricalcata utilizzabili/ Punti metallici utilizzabili
11 lunghezza xxx mm - yyy mm
12 Pressione di lavoro
Sommario
- I dispositivi di chiodatura KG 90/25 e KG 90/40 in sintesi
- Premessa
2.1 Uso conforme - Dispositionsi di sicurezza
3.1 Norme
3.2 Sicurezza dell'apparecchio
3.3 Sicurezza del lavoro - Messa in funzione
- Manutenzione e cura
5.1 Avvertenze per la cura
5.2 Guasti e la loro eliminazione - Dati tecnici
- Entità di fornitura
- Accessori
2. Premessa
- Leggere le presenti istruzioni per l'uso prima della messa in funzione. Rispettare in particolare le avventenze sulla sicurezza.
Se al momento del disimballaggio dovesto constatare un danno dovuto al trasporto, contattare immediamente il fornitore. Non mettere in funzione l'apparecchio.
Smaltire l'imballaggio in conformità con le vigenti norme sulla tutela del'ambiente. Consegnare l'imballaggio ai centri di raccolta autorizzati.
Conservare bene le presentiistruzioni per l'uso che si possono consul-. tare in agli giorni per chiare immeditatamente eventuali problemi.
In caso di noleggio o vendita dell'apparecchio, consegnare al nuovo utenteanche i documenti di accompagnamento.
2.1 Uso conforme
Il disposativo di chiodatura è un disposativo pneumatico per l'inchiodatura che consente di lavorare punti metallici. Grazie alla sua versatilità il disposativo di chiodatura più essere utilizzato nel settore della rifinitura edile per il fissaggio di assi a scanalatura e linguetta, pannelli, listelli ecc. I punti metallici possono essere fissati in maniera invisibile nel fianco della scanalatura. Il disposativo di chiodatura è dotato di una sicurezza di sgancio che consente di lavorare solo se la sicurezza di sgancioiene premuta sul punto di penetrazione e se il grilletto viene azionato.
Il disposativo di chiodatura è adatto per la lavorazione di punti metallici con una larghezza del dorso di 5,8 mm e una lunghezza di 15 - 25 mm (tipio KG 90/25) e di 15 - 40 mm (tipio KG 90/40) del tipo 90 con uno spessore del filo di 1,25 x 1,00 mm.
3. Disposizioni di sicurezza
3.1 Norme
Per dispositivi di chiodatura portatili vale la norma DIN 7259 (UVV34).
Questa norma stabilisce che:
nei dispositivi di chiodatura possono essere lavorati solo i mezzi di collegamento e fissaggio indicati nelle relative istruzioni per l'uso (vedi il capitolo "Dati tecnici").
- i disposittivi di chiodatura possono essere collegati solo a linee che impediscono in maniera sicura un supero della pressione d'esercizio ammessa (ad esempio mediante un riduttore di pressione) di altri il 10% .
- ossigeno e gas inflammabili non possono essereutilizzati come fontedi energia per dispositivi dichiodatura pneumatici.
- il collegamento della fonte di aria compressa può avvenire solo mediante un giunto rapido, l'apparecchio deve essere scarico di pressione dopo aver staccato il giunto.
per la riparazione e la manutenzione possono essere utilizzati solo i pezzi di ricambio originali elencati.
- lavori di riparazione possono essere eseguiti solo da esperti incariciati dal costruttore o da altri esperti nel rispetto di quanto indicato nelle istruzioni per l'uso.
Esperti sono le persone che grazie alla loro formazione ed esperienza professionale hanno una dimestichezza sufficiente con i dispositivi di chiodatura e conoscono le norme nazionali di tutela sul
lavoro, le norme antinfortuni-stiche, le direttive e le regole generalmente riconosciute della tecnica in modo da poter valutare se un dispositivo di chiodatura presenta una sufficiente sicurezza per il lavoro.
3.2 Sicurezza dell'apparecchio
I dispositiivi di chiodatura pneumatici sono essere utilizzati e riparati solo da persona appositamente istruite. Essi non possono essere comandati da bambini. Verificare prima di iniziare un lavoro il perfetto funzionamento dei dispositivi di sicurezza e di sgancio e che tutti i bulloni e dadi siano fissati bene. La manipolazione, riparazione d'emergenza o un uso non conforme dell'apparecchiatura sono vietati. Evitare qualunque indebolimento o danneggiamento dell'apparecchio. Non smontare o bloccare mai componenti come ad esempio il disposito di sgancio dell'inchiodatrice.
3.3 Sicurezza del lavoro
Non suntare mai un dispositivo di chiodatura pronto per il funzionamento su se stesso o su altre per-sono.
Durante il lavoro tenere il dispositivo di chiodatura in modo che un eventuale contraccolpo non possa provocare lesioni alla testa o al corpo. Non effettuare mai uno sgancio del dispositivo di chiodatura alla oggetto.
Afferrare il dispositivo di
chiodatura pronto per il funzionamento sempre alla maniglia e non portarlo mai con dispositivo di sgancio attenuato. Evitare di lavorare pezzi troppo sottili oppure che i punti rompano bordi e spigoli. Durante il lavoro con il dispositivo di chiodatura portare sempre occhiali di protezione e una cuffia insonorizzante.
4. Messa in funzione
Per il riempimento l'apparecchio deve essere staccato alla fonte di aria compressa!
KG 90/25: Premendo la leva di bloccaggio (pos. 4) il magazzino viene sbloccato e il cassetto del magazzino (pos. 6) più essere tirato indietro. Ora i punti metallici sono essere insertiti da quello nel magazzino. Spingere il cassetto del magazzino (pos. 6) in avanti fino a quando non si incastra sulla leva di bloccaggio.
KG 90/40: Tirare il cassetto del magazzino indietro sono al dispositivo di bloccaggio del magazzino (pos. 7). Ora i punti metallici possono essere inserti dall'alto nel magazzino. Premere il dispositivo di bloccaggio del magazzino e portare il cassetto del magazzino in avanti. Inoltre il KG 90/40 è dotato di una regolazione di profondità (pos. 9) che consente di impostare la profondità di penetrazione dei punti.
II KG 90/40 è dotato come standard di una cappa di protezione sulla sicurezza
di sgancio. Essa impedisce danneggiamenti durante la lavorazione di legno piallato.Per il fissaggio di assi a scanalatura e linguetta è necessario togliere la cappa di protezione.
Nel caso i punti metallici si fossobero bloccati, bisogna azionare la leva di bloccaggio (pos. 8) laterale per poter aprire lo sportello di manutenzione e togliere i punti difettosi.
Girare il pannello per l'aria di scarico (pos. 5) nella posizione desiderata. Impostare in un primo tempo la sovrappressione dell'aria sul valore inferiore della pressione di lavoro consigliata (4,0 bar). Il collegamento con la fonte di aria compressa viene realizzato mediante un tubo flessibile per aria compressa (6 mm) dotato di un giunto rapido.
Posizione are il dispositivo di chiodatura, il cui perfetto funzionamento è stato controllato, sul punto dove si vuole posizione o il punto ed effettuare uno sgancio premendo il grilletto (pos. 3). Aumentare o abbassare la pressione di lavoro in passi da 0,5 bar fino a raggiunge re il risultato di chiodatura desiderato. Il dispositivo di chiodatura dovrebbe essere fatto funzionare con la minima pressione di lavoro possibile. Fare in modo da non superare la pressione di lavoro di 7 bar e da non avere colpi a vuoto.
Un'apparecchiatura difettosa o che non lavora perfettamente deve essere staccata immediatamente alla fonte
di aria compressa ed essere presentata a un esperto per verifica. Nel caso di pause prolongate o a fine lavoro l'apparecchio va staccato alla fonte di energia e il magazzino va svuotato.
5. Manutenzione e cura
5.1 Avvertenze per la cura
Il rispetto delle avvertenze per la manutenzione indicate nelle presenti istruzioni garantisce per questo prodotto di qualità una lunga vita
utile e un perfetto funzionamento. Prima di effettuare interventi di manutenzione e riparazione staccare l'apparecchio alla fonte di aria compressa.
Al fine di garantire un funzionamento sempre perfetto il dispositorio di chiodatura devese essere pulito agli giorni e lubrificato regolarmente. Utilizzare per questo solo unolio speciale per utensili (vedi il capitolo 8 "Accessor"). La lubrificazione può essere seguenti modi:
a) mediante un oliatore nebulizzatore:
Un'unità di manutenzione completa include un oliatore nebulizzatore ed è sistematica sul compressore.
b) mediante un oliatore a tubicino:
Sull'utensileiene installato un oliatore a tubicino che approvvigiona l'utensile con olio.
c) lubricazione manuale:
Se l'impianto non è dotato né di un'unità di manutenzione né di un oliatore a tubicino prima di agli messa in funzione dell'utensile pneumatico occorre oliare il collegamento dell'aria compressa con 3 - 5 gocce di olio.
Stoccare gli utensili ed apparecchi pneumatici solo in locali asciutti.
5.2 Guasti e la loro eliminazione
| Guasti, le loro cause | e la loro eliminazione |
| A. L'aria compressa fuoriesce tra il coperchio e l'alloggiamento. | |
| Le guarnizioni a o-ring sono danneggiate o sporcate. | Pulire o sostuire le guarnizioni a o-ring e/o serrare le viti. |
| B. I punti non penetrano completeness. | |
| Pressione dell'aria troppo Bassa. | Aumentare la pressione con passi da 0,5 bar dato a quando i punti vengono inchio- dati bene. |
| Le tubazioni flessibili hanno una sezione troppo piccola. | Diametro interno della tubazione flessibile min. 6 mm |
| L'apparecchio non viene lubrificato. | Pulire e lubrificare le parti. |
| C. I punti penetrano troppo. | |
| La pressione dell'aria è troppo alta. | Diminuire la pressione con passi da 0,5 bar. |
| D. I punti siiegano e sono in sporenza. | |
| L'apparecchio non è stato applicato con una forza sufficiente. | Applicare l'apparecchio con maggiore forza o augmentare eventualmente la pressione dell'aria. |
- Dati tecnici
| KG 90/25 | KG 90/40 | |
| Consumo di aria (per anni colpo) | 0,52 I | 0,962 I |
| Pressione di lavoro | 5,0 - 7,0 bar | |
| Capacità di puniti metallici/chiodi | n. 110 | n. 145 |
| Lunghezza/larghezza/altezza | 256x59,4x202 mm | 272x59,4x245 mm |
| Peso (senza puniti metallici) | 0,72 kg | 0,92 kg |
| EN 12549+A1: 2008 | ||
| Livello di potenza acustica LWA | 98,6 dB (A) | 100,2 dB (A) |
| Livello di pressione acustica LPA | 85,6 dB (A) | 87,2 dB (A) |
| Incertezza K | 4 dB (A) | 4 dB (A) |
| Vibrazione (ISO 8662-11+A1: 2001) | 2,1 m/sec2 | 2,33 m/sec2 |
| Incertezza K | 1,05 m/sec2 | 1,17 m/sec2 |
| Diametro di tubo flessibile raccomandato (interno) | 6 mm |
| Punti metalliciti utilizzabili tipo 90 anche tipo ES per KG 90/25 | lunghezza 13 - 25 mm | lunghezza 13 - 40 mm |
| Larghezza del dorso dei punti metalliciti | 5,8 mm | |
| Spessore del filo | 1,25 x 1,00 mm | |
| Qualità dell'aria richiesta: | pulita, priva di condensa e contentente nebbia oleosa |
| Potenza del compressore: | compressore con una capacité di riempi-mentation superiore a 50 l/min |
| Valori d'impostazione per il lavoro: | pressione di lavoro impostata sul riduttore della pressione o sul riduttore della pres-sione del filtro max. 7 bar |
7. Entità di fornitura
Dispositivo di chiodatura per punti metallici KG 90/25
1000 punti metallici da 25 mm
2 chiavi a brugola
1 paio di occhiali di protezione
1 confienza di olio pneumatico
1 valigetta di soffio
1 libretto delle istruzioni per l'uso
Dispositivo di chiodatura per puniti metallici KG 90/40
2 chiavi a brugola
1 paio di occhiali di protezione
1 confazione di olio pneumatico
1 valigetta di soffio
1 libretto delle istruzioni per l'uso
- Accessori
| Punti metallici | |
| Tipo 90/15 CNK resinato, larghezza del dorso 5,8 mm, lunghezza 15 mm (n. 2000) | Cod. art. 090 105 3790 |
| Tipo 90/20 CNK resinato, larghezza del dorso 5,8 mm, unghezza 20 mm (n. 2000) | Cod. art. 090 105 3804 |
| Tipo 90/25 CNK resinato, larghezza del dorso 5,8 mm, lunghezza 25 mm (n. 2000) | Cod. art. 090 105 3812 |
| Tipo 90/30 CNK resinato, larghezza del dorso 5,8 mm, lunghezza 30 mm (n. 2000) | Cod. art. 090 105 3820 |
| Tipo 90/35 CNK resinato, larghezza del dorso 5,8 mm, lunghezza 35 mm (n. 2000) | Cod. art. 090 105 3839 |
| Tipo 90/40 CNK resinato, larghezza del dorso 5,8 mm, lunghezza 40 mm (n. 2000) | Cod. art. 090 105 3847 |
| Olio speciale per utensili pneumatici 0,5 l | Cod. art. 090 100 8540 |
| Oliatore per tubazioni 1/4" | Cod. art. 090 105 4584 |
