Type de produit	Lave-vaisselle
Marque	Samsung
Modèle	DW50R4040BB
Alimentation électrique	220-240 V~, 50 Hz, 16 A max
Pression d'eau	0,04 à 1 MPa
Température d'eau max	60 °C
Capacité (couverts)	13 (estimation)
Dimensions (L x P x H)	60 x 60 x 85 cm (estimation)
Poids net	45 kg (estimation)
Programmes	ECO, Automatique, Normal, Intensif, Délicat, Express, Rapide, Prélavage, Silence absolu, Auto-nettoyage
Consommation d'eau (cycle ECO)	9,5 L
Consommation électrique (cycle ECO)	0,780 kWh
Durée du cycle ECO	220 min
Fonctions spéciales	Aqua Stop, adoucisseur d'eau réglable, distributeur de détergent et liquide de rinçage, paniers réglables
Sécurité	Aqua Stop, verrouillage des commandes, protection contre la surchauffe
Entretien	Nettoyage mensuel du filtre, nettoyage des bras gicleurs, cycle auto-nettoyage
Pièces détachées	Disponibles pendant 10 ans (joints, charnières, bras gicleurs, filtres, paniers)
Réparabilité	Réparation par un technicien qualifié recommandée

FOIRE AUX QUESTIONS - DW50R4040BB SAMSUNG

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que la porte est correctement fermée, que le cordon d'alimentation est branché et que le robinet d'eau est ouvert. Si le panneau de commande est verrouillé, désactivez la fonction Verrouillage des commandes.

Pourquoi ma vaisselle reste-t-elle mouillée après un cycle ?

Cela peut être dû à un manque de liquide de rinçage ou à un réglage trop bas. Ajustez le niveau de produit de rinçage (de d1 à d5) via le panneau de commande. Assurez-vous également de ne pas surcharger l'appareil.

Comment régler le niveau de produit de rinçage ?

Maintenez le bouton A enfoncé pendant 5 secondes, puis appuyez sur le bouton B pour le menu de réglage. L'écran affiche le réglage actuel (ex: d4). Utilisez le bouton A pour modifier de d1 (minimum) à d5 (maximum). Patientez 5 secondes pour enregistrer.

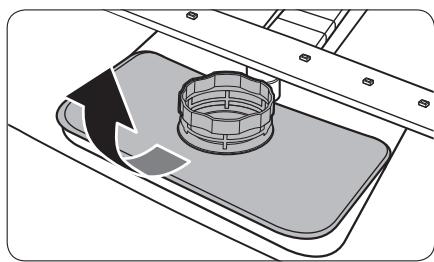

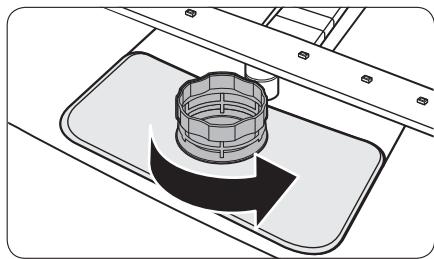

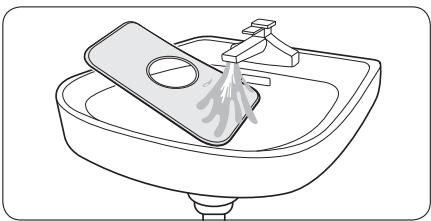

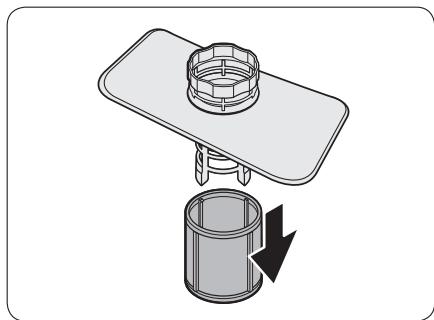

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le panier inférieur, puis tournez la poignée du filtre dans le sens antihoraire pour enlever le pré-filtre et le microfiltre. Nettoyez-les à l'eau claire, séchez-les, puis remontez en tournant dans le sens horaire. Il est recommandé de le faire chaque mois.

Que signifie le code d'erreur 4C ?

Le code 4C indique un problème d'alimentation en eau. Vérifiez que le robinet d'eau est ouvert, que l'arrivée d'eau n'est pas coupée ou gelée, et que le tuyau n'est pas obstrué. Si le problème persiste, contactez un centre de dépannage Samsung.

Comment utiliser le cycle ÉCO pour économiser de l'eau et de l'électricité ?

Le cycle ÉCO est conçu pour une vaisselle normalement sale. Il réduit la consommation d'eau et d'énergie. Pour de meilleurs résultats, ne pré-rincez pas la vaisselle, grattez simplement les gros résidus. Remplissez le lave-vaisselle sans le surcharger.

Comment ajuster l'adoucisseur d'eau en fonction de la dureté ?

Maintenez le bouton A enfoncé 5 secondes, puis appuyez sur Départ différé pour le menu de réglage. L'écran affiche H3 par défaut. Utilisez le bouton A pour passer de H1 (eau douce) à H6 (eau très dure). Consultez le tableau de la notice pour choisir le réglage adapté à votre région.

Pourquoi y a-t-il des traces blanches sur la vaisselle ?

Cela est généralement dû à une eau trop dure. Vérifiez le niveau de sel dans le réservoir et le réglage de l'adoucisseur. Assurez-vous que le bouchon du réservoir de sel est bien serré. Ajustez le niveau de dureté si nécessaire.

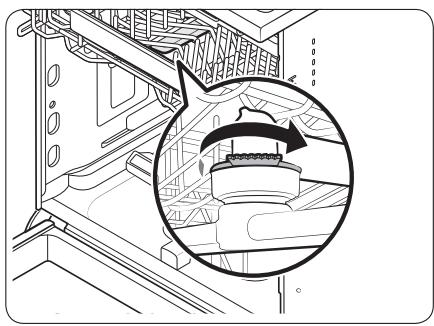

Comment nettoyer les bras gicleurs ?

Retirez délicatement les bras gicleurs (supérieur et inférieur) en dévissant les écrous. Nettoyez les orifices avec une aiguille ou sous l'eau courante. Remontez et vérifiez qu'ils tournent librement.

Que faire en cas de fuite d'eau détectée (code LC) ?

Fermez immédiatement le robinet d'eau et coupez le disjoncteur du lave-vaisselle. Contactez un installateur ou le centre de dépannage Samsung. Ne tentez pas de réparer vous-même. Le système Aqua Stop est conçu pour couper l'eau en cas de fuite.

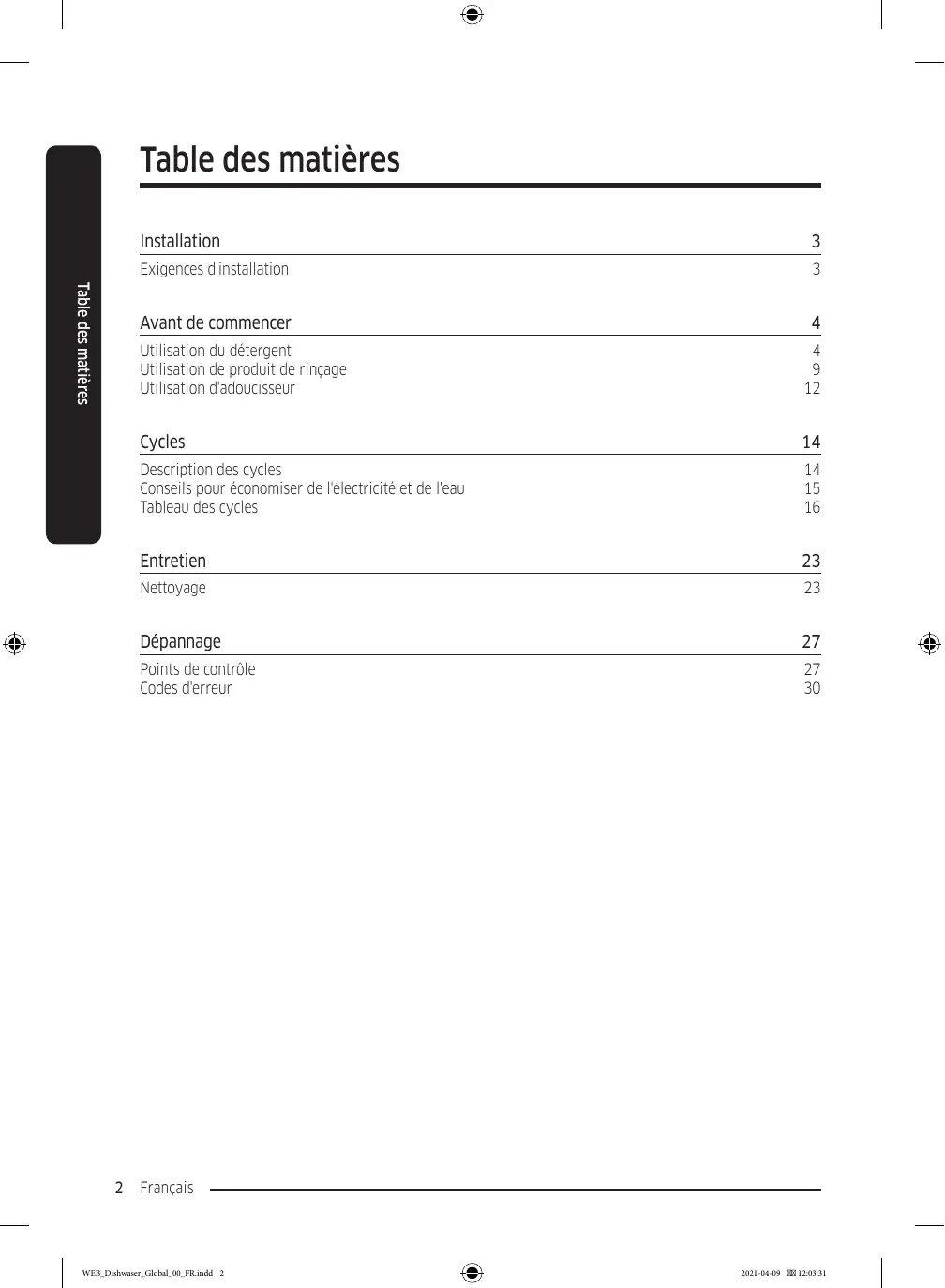

MODE D'EMPLOI DW50R4040BB SAMSUNG

Guide d'écoconception

SAMSUNG

Installation 3

Exigences d'installation 3

Avant de commencer 4

Utilisation du déverrouillage 4

Utilisation de produit de rechgement 9

Utilisation d'adoucisseur 12

Cycles 14

Description des cycles 14

Conseils pour économiser de l'électricité et de l'eau 15

Tableau des cycles 16

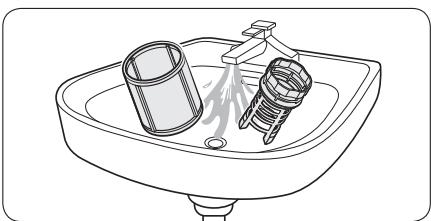

Entretien 23

Nettoyage 23

Dépannage 27

Points de contrôle 27

Codes d'erreur 30

Exigences d'installation

Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, tout le câblage et le système de mise à la terre doivent être effectués par un technicien qualifié.

Alimentation électrique

• Un circuit de dérivation individuel 220-240 V~, 50 Hz, dédié uniquement au lave-vaiselle
• Une prise de courant avec une intensité admissible maximale de 16 A (maximum 11 A pour le lave-vaiselle)

Avertissement

N'utilise pas de rallonge. Utilise uniquement la fiche d'alimentation qui est fournie avec le lave-vaiselle. - Une fois l'installation terminée, vérifie si la fiche d'alimentation n'est pas pincée ou endommagée.

Mise à la terre

Pour une mise à la terre permanente, le lave-vaisselle doit être correctement relié à la terre sur un système de câblage permanent ou métallique mis à la terre. Le conducteur de mise à la terre doit suivre les conducteurs du circuit puis être relié à la borne ou au fil de mise à la terre sur le lave-vaisselle.

Avertissement

• Ne branchez pas le câble de mise à la terre sur des canalisations ou des conduites de gaz ou d'eau chaude. Des conducteurs de mise à la terre mal connectés peuvent causer une électrocution.
• Ne modifiez pas la fiche d'alimentation du lave-vaisse. Si la fiche d'alimentation ne rentre pas dans la prise, faites installer une prise appropriée par un électricien qualifié.

Alimentation en eau

Le tuyau d'arrivée d'eau doit supporter une pression d'arrivée d'eau comprise entre 0,04 et 1 MPa. - La température de l'eau doit être inférieure à 60°C. - Un robinet d'arrêt avec un filtre mâle de 3/4" doit être installé sur le robinet d'eau.

Pour réduire le risque de fuites :

Assurez-vous que les robinets d'eau sont facilement accessibles. Fermez le robinet d'eau lorsque le lave-vaisselle n'est pas utilisé. - Vérifiez régulièrement l'absence de fuites au niveau des raccords du tuyau d'eau. Pour arrêter toute fuite, rétablissez l'étanchéité des joints et des raccords du tuyau d'eau à l'aide de ruban adhésif en Teflon ou d'un composé d'étanchéité.

Aqua stop

L'Aqua Stop est un composant électrique qui est conçu pour prévenir les fuites d'eau. L'Aqua Stop est fixé sur le tuyau d'eau et coupe automatiquement le débit d'eau dans l'éventualité d'un endommagement du tuyau.

Attention

Manipulez l'Aqua Stop avec soin. - Ne nouez et n'verilles pas le tuyau d'eau qui est relié à l'Aqua Stop. Si l'Aqua Stop est endommagé, fermez les robinets d'eau et débranchez la fiche d'alimentation immédiatement. Ensuite, contactez un centre d'assistance clientèle Samsung local ou un technicien qualifié.

Sol

Assurez-vous que le lave-vaisse est de niveau en utilisant les pieds à hauteur réglable. - Une fois l'appareil mis de niveau, vérifiez si la porte s'ouvre et se ferme correctement.

Avant de commencer

Il existe deux types de distributeur comme suit. Consultez les instructions du distributeur approprié pour votre lave-vaiselle.

Type A

Type B

Compartiment à déduster

Tous les cycles du lave-vaisse nécessitant la présence de détergent dans le compartiment dédié. Appliquez le détergent tel que recommandé pour le cycle sélectionné afin de bénéficier des performances de l'appareil.

• Ne mettez pas de détergent pour lave-vaiselle dans votre bouche. Évitez de respirer les vapeurs du détergent. Le détergent pour lave-vaiselle contient des produits chimiques corrosifs et irritants qui peuvent induire les problèmes respiratoires. Si vous avez ingéré du détergent ou inhale des vapeurs de détergent, consultez immédiatement un médecin.
• Gardez le détergent pour lave-vaiselle hors de portée des enfants.

Attention

Utilisez du détergent pour lave-vaisselle uniquement. Les autres types de détergent produisent trop de mousse, ce qui diminue les performances du lave-vaisselle ou provoque son dysfonctionnement. - Le lave-vaisselle peut ne pas laver correctement si la quantité de détergent est insuffisante. Pour la vaisselle normalement sale, nous recommandons 20 à 25 grammes. Toutefois, cette valeur peut varier selon le fabricant du détergent. Par conséquent, veillez suivre les recommandations du fabricant. - Nous recommandons 15 à 20 grammes pour les modèles DW5 ^ * **

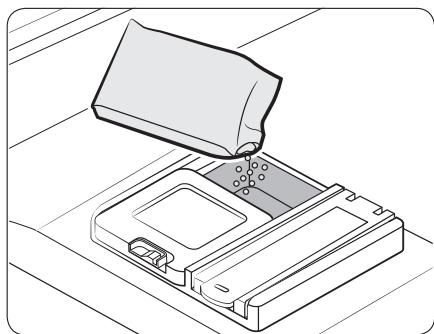

Remplissage avec du détergent

• Type A

Remarque

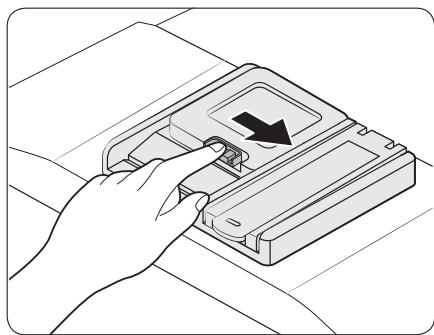

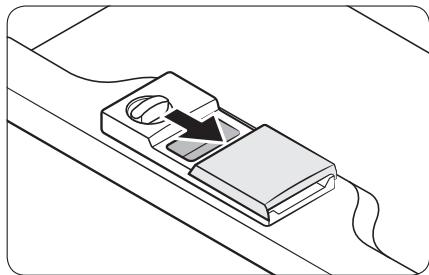

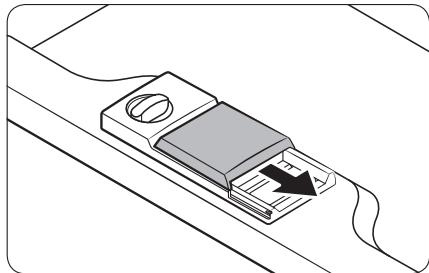

1. Ouvrez le couvercle du réservoir de détergent en poussant le loquet de déverrouillage du réservoir vers la droite. Le couvercle est toujours ouvert à la fin d'un cycle.
2. Ajoutez la quantité recommandée de détergent dans le compartiment de détergent de lavage principal.

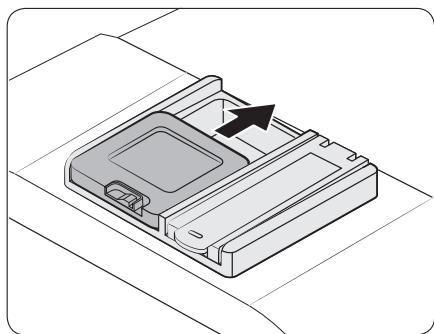

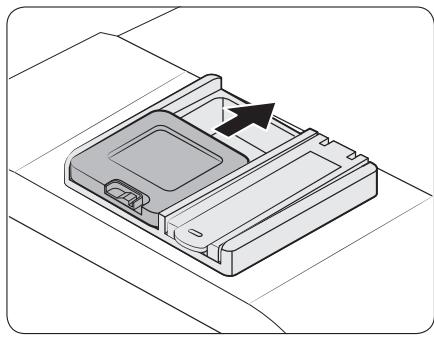

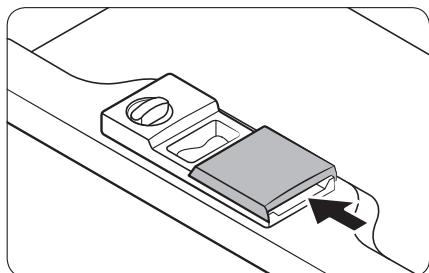

3. Fermez le couvercle en le glissant vers le haut.

Avant de commencer

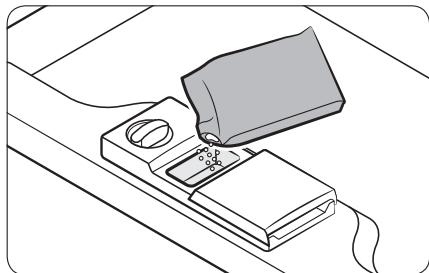

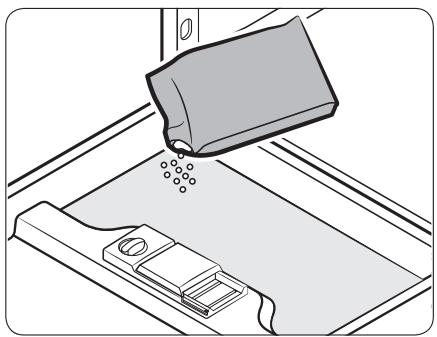

1. Si la vaisselle est très sale, ajoutez une petite quantité de détergent sur la porte pour obtenir de plusieurs résultats de lavage.

Remarque

Cette petite quantité supplémentaire de détergent s'activera lors du processus de prélavage.

Le couvercle s'ouvrira automatiquement pour déverser le détergent dans l'appareil au cours du lavage.

• Type B

1. Ouvrez le couvercle du distributeur de détérgent en pressant le loquet de déverrouillage du distributeur de détérgent.

Remarque

Le couvercle est toujours ouvert à la fin d'un cycle de lavage au lave-vaisselle.

1. Ajoutez la quantité recommandée de détergent dans le compartiment de détergent de lavage principal.

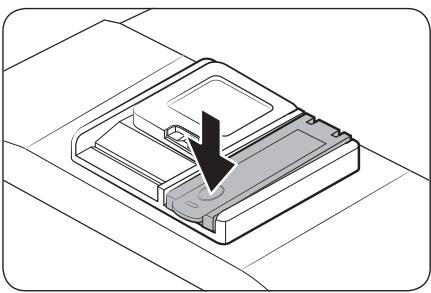

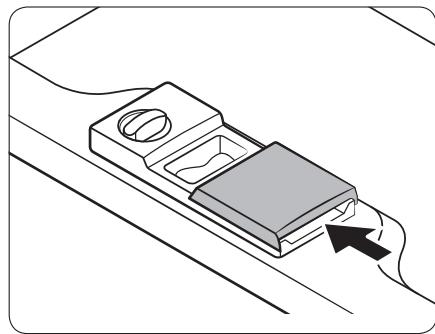

2. Fermez le couvercle en le glissant vers la gauche puis en le pressant vers le bas.

Remarque

Il n'y a aucune bouton séparé spécifique à l'utilisation de détergents en tablette.

Avant de commencer

1. Si la vaisselle est très sale, ajoutez une petite quantité de détergent sur la porte pour obtenir de plusieurs résultats de lavage.

Remarque

Cette petite quantité supplémentaire de détergent s'activera lors du processus de prélavage.

Le couvercle s'ouvrira automatiquement pour déverser le détergent dans l'appareil au cours du lavage.

Réservoir de produit de rinçage

Le produit de rinceage améliore les performances de séchage du lave-vaiselle. Lorsque le voyant Remplissage de produit de rinceage s'allume sur le panneau de commande, remplissez le réservoir de produit de rinceage. Utilisez uniquement du produit de rinceage sous forme liquide.

L'utilisation de produit de rinçage en poudre risque de boucher l'ouverture du réservoir et de provoquer un dysfonctionnement du lave-vaiselle.

Attention

• N'appliquez aucun type de détergent dans le réservoir de produit de rincage.
• Ne remplissez pas trop le réservoir. Un excès de produit de rincage peut déborder au cours d'un cycle.

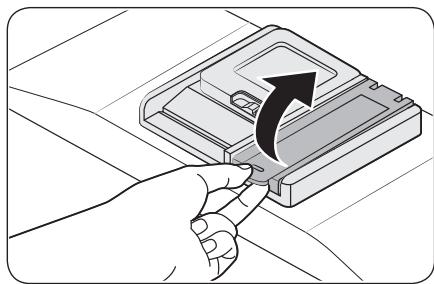

Remplissage avec du produit de renfort

• Type A

1. Ouvrez le bouchon du réservoir de produit de nettoyage.

Remarque

Afin d'optimiser les performances de séchage, ajoutez du produit de rinçage aux détergents en tablette.

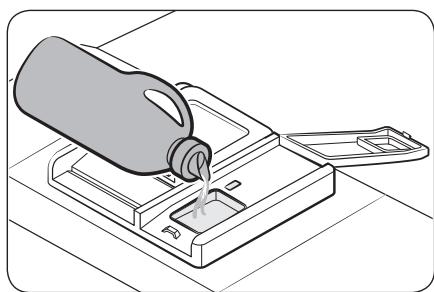

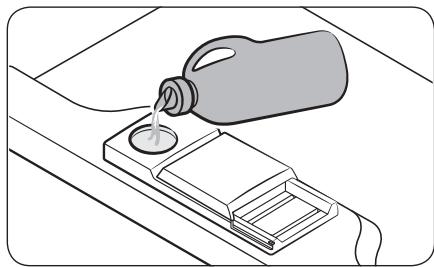

1. Remplissez le réservoir de produit de rinçage avec du produit de rinçage.

Attention

Ne remplissez pas le réservoir au-dessus de l'indicateur de niveau plein. Un excès de produit de rinçage peut déborder au cours du cycle de lavage.

Avant de commencer

1. Fermez le bouchon du réservoir de produit de rincage.

Réglage du produit de rinceage

Vous pouvez modifier la quantité de produit de rinçage appliqué au cours d'un cycle. Les boutons utilisés pour passer en mode Réglage peuvent varier selon le modèle. Vérifiez les boutons pour votre modèle.

• DW6 R70 / DW5 R407 BB / DW5 R406*B: A(AUTOMATIQUE), B(Assainissement)
• DW5 R405 BB / DW5 R404 BB : A (Normal), B (Assainissement) DW5*R40*F: A (Programme), B (Ajout de produit de rençage)
• Maintenez le bouton A enfoncé pendant cinq secondes.
• Appuyez sur le bouton B pour sélectionner le menu de réglage du niveau de produit de rinçage. L'écran affiche le réglage actuel. (Réglage par défaut: « d4 »)
• Appuyez sur le bouton A pour modifier le réglage.
• Vous pouvez sélectionner un réglage de d1 à d5 (minimum à maximum).
• Patientez 5 secondes pour enregistrer le réglage.

DW6 M5 BB / DW60M5070IB : A (Express) - Modèles DW6 M5 F /S /U*: A (Programme) 1. Maintenez le bouton A enfoncé pendant cinq secondes. 2. Appuyez sur le bouton Départ différé pour passer en mode de réglage du produit de rinceage. L'écran affiche le réglage actuel. 3. Appuyez sur le bouton A pour sélectionner la quantité de produit de rinceage de votre choix. - Vous pouvez sélectionner un réglage de d1 à d5 (minimum à maximum). 4. Patientez 5 secondes pour enregistrer le réglage.

• Type B

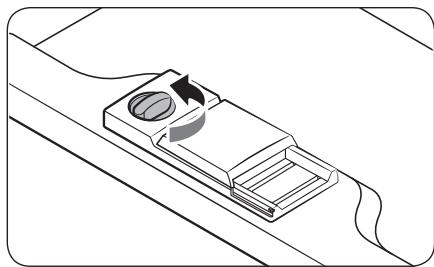

1. Ouvrez le bouchon du réservoir de produit de rinçage en le tournant en sens antihoraire.

Remarque

Afin d'optimiser les performances de séchage, ajoutez du produit de rinçage aux détergents en tablette.

1. Remplissez le réservoir de produit de rinçage avec du produit de rinçage.

Remarque

Utilisez l'orifice de visualisation lorsque vous remplissez le réservoir de produit de rinçage.

Attention

Ne remplissez pas le réservoir au-dessus de l'indicateur de niveau plein. Un excès de produit de rinçage peut déborder au cours du cycle de lavage.

1. Tournez le bouton de l'indicateur de produit de rinçage sur un chiffre compris entre 1 et 6.
2. Plus ce chiffre est élevé, plus grande sera la quantité de produit de rinceage utilisé par le lave-vaiselle. Pour améliorer les performances de séchage, Sélectionnez un niveau plus élevé.
3. En cas de vaisselle décolorée, abaissez ce niveau.
4. Si vous ne parvez pas à tourner facilement le bouton de produit de rinçage, essayez avec une pièce de monnaie.

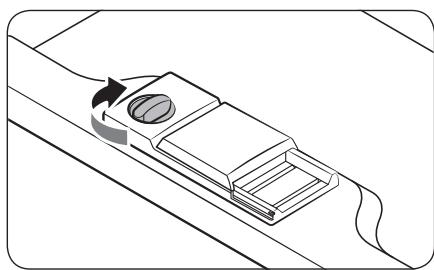

5. Fermez le bouchon du réservoir de produit de rincege en le tournant en sens inverse.

Réservoir de sel

L'adoucisseur d'eau est conçu pour purifier l'eau de ses sels minéraux qui auraient un effet nuisible ou néfaste sur le bon fonctionnement de l'appareil. Nous recommandons d'utiliser une eau douce pour obtenir des résultats. L'eau dure contient des impuretés qui peuvent réduire les performances de lavage. Il vous sera nécessaire d'adoucir l'eau si sa dureté est supérieure à 1,0 mmol/l (6 °d, échelle allemande).

Pour adoucir l'eau, vous avez besoin de Sel pour lave-vaiselle et de régler le niveau de dureté de l'eau en fonction de celle de votre région. Pour en savoir plus sur le niveau de dureté de l'eau de votre région, contactez votre service des eaux local. - Si le niveau de dureté de l'eau fluctue, réglez le lave-vaiselle sur la mesure la plus élevée. Par exemple, si la dureté de l'eau est comprise entre 6,7 mmol/l et 9,0 mmol/l, réglez le lave-vaiselle sur 9,0 mmol/l. - Le niveau de dureté de l'eau par défaut du lave-vaisselle est réglé sur 3 (entre 2,1 et 3,0 mmol/l). Si ce réglage correspond au niveau de dureté de l'eau de votre région, il n'est pas nécessaire de le changer.

Remarque

• Il est recommandé d'effectuer les ajustements conformément au tableau suivant (ou du manuel). Réglage usine: H3

Dureté de l'eau				Réglage de la durée dé de l'eau	Consommation de Sel (g/cycle)	Autonomie (cycles/1 kg)
°dH	°fH	°Clear	mmol/l
0-5	0-9	0-6	0-0,94	H1	0	/
6-11	10-20	7-14	1,0-2,0	H2	20	60
12-17	21-30	15-21	2,1-3,0	H3	30	50
18-22	31-40	22-28	3,1-4,0	H4	40	40
23-34	41-60	29-42	4,1-6,0	H5	50	30
35-55	61-98	43-69	6,1-9,8	H6	60	20

Remarque

1 dH (degré allemand) = 0,178 mmol/l 1 °Clark (degré britannique) = 0,143 mmol/l 1 °fH (degré français) = 0,1 mmol/l Pour obtenir des informations sur la durée de votre eau, prenez contact avec votre Compagnie des eaux locale qui vous approvisionne.

Remarque

Mode de fonctionnement de la régénération de l'adoucisseur d'eau (cycle ÉCO avec réglage de durété H3)

• S'effectue pendant environ 2 minutes lorsque le séchage commence, consomme 2 litres d'eau et 0,0002 kWh d'électricité
• Se régénère une fois tous les 5 cycles

Procédure de réglage du niveau d'adoucisseur

Votre lave-vaisse est conçu pour vous permettre d'ajuster la quantité de sel consommée en fonction de la dureté de l'eau utilisée. Cela peut optimiser et personnaliser le niveau de consommation de sel. La consommation peut ainsi être réglée en respectant les indications suivantes :

Les boutons utilisés pour passer en mode Réglage peuvent varier selon le modèle.

Vérifiez les boutons pour votre méthode.

DW6 R70 / DW5 R407 BB / DW5 R406 BB : A (AUTOMATIQUE) DW5 R405 BB / DW5 R404*BB : A (Normal) 1. Maintenez le bouton A enfoncé pendant cinq secondes. 2. Appuyez sur le bouton Départ différé pour sélectionner le menu de réglage du niveau de durée de l'eau.

L'écran affiche le réglage actuel.

1. Appuyez sur le bouton A pour modifier le réglage.
2. Vous pouvez sélectionner un réglage de H1 à H6 (eau douce à eau dure).
3. Patientez 5 secondes pour enregistrer le réglage.

DW6 M6 BB / DW60M6070IB : A (Prélavage) DW6 M5 BB / DW60M5070IB : A (Express) - Modèles DW6 M F /S /U : A (Programme) 1. Appuyez sur le bouton A pendant cinq secondes pour sélectionner le menu de réglage du niveau de durée de l'eau.

L'écran affiche le réglage actuel.

1. Appuyez sur le bouton A pour modifier le réglage.
2. Vous pouvez sélectionner un réglage de H1 à H6 (eau douce à eau dure).
3. Patientez 5 secondes pour enregistrer le réglage.

Description des cycles

ECO	ÉCO*	Ce cycle réduit la consommation d'eau et d'électricité, ce qui est approprié pour une vaisselle normalement sale.
AUTO	AUTOMATIQUE / Lavage automatique	Ce cycle déetecte le degré de salissure de la vaisselle et lance automatiquement le cycle le mieux adapté.
	Normal	Pour la vaisselle normalement sale, telle que les casseroles, les assiettes, les verres, les poèmes légèrement sales.
	Intensif	Sélectionnez ce cycle pour la vaisselle très sale.
	Délicat	Sélectionnez ce cycle pour la vaisselle fragile et légèrement sale, tels que les verres.
	Express	Éléments d'utilisation quotidienne normalement sales, avec une durée de cycle courte.
	Rapide / Lavage rapide	Sélectionnez ce cycle pour nettoyer rapidement la vaisselle légèrement sale.
	Prélavage	Rinçage à l'eau froide pour retirer la saleté avant de lancer un autre cycle.
	Silence absolu	Sélectionnez ce cycle pour un lavage plus régulier et silencieux. Ce cycle lave un peu plus lentement mais il génére 2 décibels de bruit en moins que le cycle ÉCO.
	Auto-nettoyage	Sélectionnez ce cycle pour nettoyer l'intérieur du lave-vaisselle. Assurez-vous que le lave-vaisselle est vide.

Le cycle utilisé peut varier selon le modèle. * Les valeurs pour le programme ÉCO ont été obtenues conformément à la norme de test EN 60436:2020. Les valeurs données pour les autres programmes ne sont fournies qu'à titre indicatif.

Conseils pour économiser de l'électricité et de l'eau

Le cycle ÉCO est adapté pour nettoyer des couverts normalement sales. Pour cette utilisation, il s'agit du cycle le plus efficace en termes de consommation combinée d'eau et d'électricité. Il est utilisé pour évaluer la conformité à la législation d'écoconception de l'UE (RÉGLEMENT DE LA COMMISSION (UE) 2019/2022). Le prérinçage manuel des couverts entraîne une hausse de la consommation d'électricité et d'eau et n'est pas recommandé. Utilisez un couteau ou autre pour retirer uniquement les gros morceaux d'aliments avant de charger la vaisselle. - L'eau fournie peut atteindre jusqu'à 60° C et la consommation d'électricité est réduite lorsque l'eau chaude est raccordée. Il est préférable de remplir le panier si possible, mais sans le surcharger. Pour économiser de l'eau et de l'électricité, utilisez le cycle ÉCO. Le cycle ÉCO est le plus efficace lorsque vous lavez de la vaisselle normalement sale. Utilisez une quantité appropriée de détergent et rincez conformément aux instructions du fabricant. L'utilisation du lave-vaisselle permet d'économiser de l'eau par rapport à un lavage à la main ordinaire. - Vous trouverez des informations relatives à l'écoconception en allant sur www.samsung.com/support.

Pour accéder à l'enregistrement EPREL du modèle :

1. Allez sur le site https://eprel.ec.europa.eu
2. Trouvez l'identifiant du modèle sur l'étiquette énergétique de l'appareil et saisissez-le dans la zone de recherche
3. Les informations d'étiquetage énergétique du modèle s'affichent
4. Vous pouvez directement accéder aux informations relatives à l'appareil sur le site https://eprel.ec.europa.eu/qr/####/ (n° d'enregistrement)

Le n° d'enregistrement figure sur l'étiquette de classification apposée sur votre appareil.

Tableau des cycles

DW6 R707 / DW6 R705 / DW6 R704 **

Cycle	AUTOMATIQUE	ÉCO	Intensif
Quantité de résidus alimentaires	Normale	Normale	Intense
Déroulement du cycle	Prélavage (45 °C) ▲Lavage principal (55 °C à 65 °C) ▲Rincage ▲Rincage à chaud (50 °C à 70 °C) ▲Séchage ▲Fin	Prélavage ▲Lavage principal (50 °C) ▲Rincage ▲Rincage à chaud (48 °C) ▲Séchage ▲Fin	Prélavage (50 °C) ▲Lavage principal (65 °C) ▲Rincage ▲Rincage à chaud (58 °C) ▲Séchage ▲Fin
Consommation d'eau (litres)	8,5 à 18	9,9	16,6
Consommation électrique (kWh)	0,85-1,55	0,848 (DW6*R707***/DW6*R705***) 0,836 (DW6*R704***)	1,5
Durée du cycle (minutes)	150	210	205

Cycle	Délicat	Express	* Prélavage
Quantité de résidus alimentaires	Légère	Normale	Légère
Déroulement du cycle	Prélavage (40 °C) ▲Lavageprincipal (50 °C) ▲Rinçage ▲Rinçage à chaud (50 °C) ▲Séchage ▲Fin	Lavageprincipal (60 °C) ▲Rinçage ▲Rinçage à chaud (55 °C) ▲Séchage ▲Fin	Prélavage ▲Fin
Consommation d'eau(litres)	13,5	15	4,1
Consommation électrique (kWh)	0,95	0,95	0,02
Durée du cycle(minutes)	120	60	15

Cycle	Silence absolu	** Auto-nettoyage
Quantité de résidus alimentaires	Normale	-
Déroulement du cycle	Prélavage (35 °C) ▲Lavage principal (60 °C) ▲Rincage ▲Rincage à chaud (55 °C) ▲Séchage ▲Fin	Prélavage ▲Lavage principal (70 °C) ▲Rincage ▲Rincage à chaud (70 °C) ▲Séchage ▲Fin
Consommation d'eau (litres)	13	15
Consommation électrique (kWh)	1,5	1,25
Durée du cycle (minutes)	270	145

• Préavage : ce cycle n'active ni la fonction Porte automatique, ni le processus de séchage. Il est déconseilé d'utiliser en continu le cycle Préavage pendant une période prolongée. Cela peut réduire le niveau de performances de l'adoucisseur d'eau.

** Auto-nettoyage : pour les modèles DW6 R707/DW6 R705 uniquement

Remarque

La consommation électrique et la durée du cycle dépendent de la température de l'eau et/ou de la charge.

Cycles

DW5 R407 / DW5 R406

Cycle	AUTOMATIQUE	ÉCO	Intensif
Quantité de résidus alimentaires	De très légère à intense	Normale	Intense
Déroulement du cycle	Prélavage (45 °C) ▷Lavage principal(45 °C à 55 °C) ▷Rincage ▷ Rincage à chaud (65 °C) ▷Séchage ▷ Fin	Lavageprincipal (50 °C) ▷Rincage ▷ Rincage à chaud (50 °C) ▷Séchage ▷ Fin	Prélavage (50 °C) ▷Lavageprincipal (60 °C) ▷Rincage ▷Rincage ▷ Rincage à chaud (70 °C) ▷Séchage ▷ Fin
Consommation d'eau(litres)	9,5 à 13	9,9 (DW5*R406***) 9,5 (DW5*R407***	15,5
Consommation électrique (kWh)	0,85 à 1,2	0,704 (DW5*R406***) 0,755 (DW5*R407***	1,33
Durée du cycle(minutes)	150	220	175

Cycle	Délicat	Express	Rapide
Quantité de résidus alimentaires	Légère	Normale	Légère
Déroulement du cycle	Prélavage ▲ Lavage principal (40 °C) ▲ Rincage ▲ Rincage à chaud (60 °C) ▲ Sécage ▲ Fin	Prélavage (40 °C) ▲ Lavage principal (45 °C) ▲ Rincage à chaud (60 °C) ▲ Sécage ▲ Fin	Lavage principal (35 °C) ▲ Rincage (35 °C)
Consommation d'eau (litres)	12	9,1	10,5
Consommation électrique (kWh)	0,71	0,77	0,28
Durée du cycle (minutes)	125	60	20

DW5 R405 / DW5 R404

Cycle	Normal	ÉCO	Intensif
Quantité de résidus alimentaires	Normale	Normale	Intense
Déroulement du cycle	Prélavage (45 °C) ▲ Lavage principal (55 °C) ▲ Rincage ▲ Rincage à chaud (65 °C) ▲ Séchage ▲ Fin	Lavage principal (45 °C) ▲ Rincage ▲ Rincage à chaud (60 °C) ▲ Séchage ▲ Fin	Prélavage (50 °C) ▲ Lavage principal (60 °C) ▲ Rincage ▲ Rincage ▲ Rincage à chaud (70 °C) ▲ Séchage ▲ Fin
Consommation d'eau (litres)	13,1	9,5 (DW5*R404*** ) 9,9 (DW5*R405*** )	16,5
Consommation électrique (kWh)	1,1	0,780 (DW5*R404*** ) 0,836 (DW5*R405*** )	1,3
Durée du cycle (minutes)	175	220	165

Cycle	Délicat	Express	Rapide
Quantité de résidus alimentaires	Légère	Normale	Légère
Déroulement du cycle	Prélavage ▲ Lavage principal (40 °C) ▲ Rincage ▲ Rincage à chaud (60 °C) ▲ Séchage ▲ Fin	Prélavage (50 °C) ▲ Lavage principal (60 °C) ▲ Rincage à chaud (60 °C) ▲ Séchage ▲ Fin	Lavage principal (35 °C) ▲ Rincage (35 °C)
Consommation d'eau (litres)	13,4	9,1	10,5
Consommation électrique (kWh)	0,78	0,75	0,3
Durée du cycle (minutes)	125	60	20

Remarque

La consommation électrique et la durée du cycle dépendent de la température de l'eau et/ou de la charge.

Cycle	Intensif	Normal	ÉCO
Quantité de résidus alimentaires	Intense	Normale	Normale
Déroulement du cycle	Prélavage (50 °C) ▲Lavageprincipal (60 °C) ▲Rinçage ▲Rinçage ▲Rinçage à chaud (70 °C) ▲Séchage ▲Fin	Prélavage (45 °C) ▲Lavageprincipal (55 °C) ▲Rinçage ▲Rinçage à chaud (65 °C) ▲Séchage ▲Fin	Lavageprincipal (45 °C) ▲Rinçage ▲Rinçage à chaud (65 °C) ▲Séchage ▲Fin
Consommation d'eau(litres)	18,5	15	12
Consommation électrique (kWh)	1,5	1,35	1,037
Durée du cycle(minutes)	170	180	195

Cycle	** Délicot	Express
Quantité de résidus alimentaires	Légère	Normale
Déroulement du cycle	Prélavage ▲ Lavage principal (40 °C) ▲ Rincavage ▲ Rincavage à chaud (60 °C) ▲ Séchage ▲ Fin	Prélavage (50 °C) ▲ Lavage principal (60 °C) ▲ Rincavage à chaud (60 °C) ▲ Séchage ▲ Fin
Consommation d'eau (litres)	14,5	10
Consommation électrique (kWh)	0,95	0,9
Durée du cycle (minutes)	130	60

** Délicat : pour les modèles DW6M505/DW60M5070IB uniquement **

Remarque

La consommation électrique et la durée du cycle dépendent de la température de l'eau et/ou de la charge.

DW6 M6031 / DW6 M605 / DW60M6070IB / DW6 M604 *

Cycle	Intensif	Lavage automatique	ÉCO
Quantité de résidus alimentaires	Intense	Normale	Normale
Déroulement du cycle	Prélavage (50 °C) ▲ Lavage principal (60 °C) ▲ Rincage ▲ Rincage ▲ Rincage à chaud (70 °C) ▲ Sèchage ▲ Fin	Prélavage (45 °C) ▲ Lavage principal (45 °C à 55 °C) ▲ Rincage ▲ Rincage à chaud (65 °C) ▲ Sèchage ▲ Fin	Prélavage ▲ Lavage principal (50 °C) ▲ Rincage à chaud (55 °C) ▲ Sèchage ▲ Fin
Consommation d'eau (litres)	17,5	11 à 15	10,5
Consommation électrique (kWh)	1,6	0,9 à 1,3	0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604*** )
Durée du cycle (minutes)	175	150	225

Cycle	Express	Prélavage	Délicat
Quantité de résidus alimentaires	Normale	Légère	Légère
Déroulement du cycle	Prélavage (50 °C) ▲ Lavage principal (60 °C) ▲ Rince à chaud (60 °C) ▲ Séchage ▲ Fin	Prélavage ▲ Fin	Prélavage ▲ Lavage principal (40 °C) ▲ Rince à chaud (60 °C) ▲ Séchage ▲ Fin
Consommation d'eau (litres)	10	4	13
Consommation électrique (kWh)	1,15	0,02	0,9
Durée du cycle (minutes)	60	15	130

Cycles

Cycle	** Lavage rapide
Quantité de résidus alimentaires	Légère
Déroulement du cycle	Lavage principal (45 °C)►Rinçage à chaud (50 °C)►Rinçage à chaud (55 °C)►Fin
Consommation d'eau (litres)	11
Consommation électricque (kWh)	0,75
Durée du cycle (minutes)	30

Lavage rapide : pour les modèles DW6 M6031/DW6 M605/DW60M6070IB uniquement. Nous déconseillons l'utilisation continue du cycle Lavage rapide pendant une durée prolongée. Cela peut réduire le niveau de performances de l'adoucisseur d'eau.

Remarque

La consommation électrique et la durée du cycle dépendent de la température de l'eau et/ou de la charge.

Nettoyage

Gardez-vous le lave-vaisselle propre pour améliorer ses performances, limiter le nombre de réparations et allonger sa durée de vie.

Partie externe

Nettoyez immédiatement les éclaboussures sur la surface du lave-vaisseau. Pour retirer délicatement les taches et la poussière sur le panneau de commande, utilisez un chiffon doux et humide.

Attention

• N'utilise jamais de benzène, de cire, de diluant, d'agent de blanchiment chloré, d'alcool ou d'autres substances chimiques. Ces produits risquent de décolorer la surface du lave-vaisse et de former des taches permanentes.
• Le lave-vaisse contient des pièces électriques. Ne versez pas d'eau directement sur le lave-vaisse. Protégez les composants électriques de l'eau. Pour un panneau de porte en acier inoxydable, utilisez un nettoyant pour appareils domestiques en acier inoxydable et un chiffon propre et doux.

Partie interne

Nettoyez régulièrement l'intérieur de votre lave-vaisselle afin d'éliminer les saletés et les résidus alimentaires. Essuyez l'intérieur du lave-vaisselle et la partie interne de la porte à l'aide d'un chiffon humide.

Attention

• Ne retirez pas la garniture d'étanchéité (long joint en caoutchouc entourant l'ouverture du lave-vaiselle). Le joint assure l'étanchéité de la partie interne du lave-vaiselle. Utilisez un chiffon humide pour retirer les dépôts de graisse ou de calcaire à l'intérieur du lave-vaisselle. Vous pouvez également ajouter une petite quantité de détergent et lancer un cycle à vide en utilisant la température de rinçage la plus élevée.

Gicleurs

Pour éviter que les gicleurs ne se bouchent ou lorsque les gicleurs sont bouchés, retirez chaque giclueur pour le nettoyer. Retirez délicatement les gicleurs pour ne pas les casser.

Gicleur intégré au panier supérieur

Gicleur inférieur

1. Ouvrez la porte, puis tirez le panier supérieur pour accéder au gicleur intégré au panier supérieur.
2. Desserrez l'écrou, retirez-le puis enlevez le gicleur.
3. Débouchez et nettoyez le gicleur.
4. Reinsérez le gicleur et serrez l'écrou à la main.
5. Faites tourner le gicleur à la main pour vous assurer qu'il est bien engagé.

1. Ouvrez la porte, puis tirez le panier inférieur vers l'extérieur. Le gicleur inférieur est visible en bas.
2. Débouchez et nettoyez le gicleur.
3. Réinsérez le gicleur.
4. Faites tourner le gicleur à la main pour vous assurer qu'il est bien engagé.

Remarque

En fonction des modèles, l'apparence des pièces réelles peut sembler différente par rapport aux illustrations.

Nettoyage interne

Nous recommandons de procéder à un nettoyage interne chaque mois. Vous pouvez utiliser le cycle Auto-nettoyage (si disponible) ou le cycle Intensif sans charger de vaisselle. Sur certains modèles dotés de la fonction de notification, le voyant LED peut clignoter après 20 à 22 cycles. Si l'eau du robinet est dure, vous pouvez prévenir la formation de calcaire dans le lave-vaisselle en ajoutant de l'acide citrique au détergent lors de l'utilisation du lave-vaisselle.

Filtre

Nous recommandons de nettoyer le filtre tous les mois.

1. Ouvrez la porte et retirez le panier inférieur en premier.
2. Tournez la poignée du filtré dans le sens antihoraire pour déverrouiller le pré-filtre.
3. Retirez le pré-filtre et le microfiltre cylindrique situé en dessous de celui-ci.

Entretien

1. Éliminez la saleté et les impuretés au niveau du microfiltre et du pré-filtre.
2. Rincez-les à l'eau claire et séchez-les bien.
3. Réinsérez le filtre, puis le pré-filtre.
4. Tournez la poignée du filtre dans le sens horaire pour le verrouiller.

Remarque

En fonction des modèles, l'apparence des pièces réelles peut sembler différente par rapport aux illustrations.

Attention

Assurez-vous que le pré-filtre est correctement fermé. Un cache desserré peut réduire les performances de filtration.

Points de contrôle

En cas de problème avec votre lave-vaiselle, consultez d'abord le tableau ci-dessous et essayez les propositions.

Samsung ne saurait être tenu responsable en cas d'endommagement du produit suite à une réparation effectuée par un fournisseur de services non agréé ou encore par le client lui-même. Samsung décline toute responsabilité en cas d'endommagement du produit, de blessures ou autre problème de sécurité résultant d'une ouverture du produit par un tiers en mépris des consignes de réparation et d'entretien. Tout dommage causé lors d'une tentative de réparation par un tiers autres qu'un prestataire agréé par SAMSUNG ne saurait être couvert par la garantie.

Symptôme	Cause possible	Action
Le lave-vaiselle ne démarre pas.	La portè n'est pas correctement fermée.	• Assurez-vous que le loquet de la portè est bien enclenché et que la portè est correctement fermée. • Assurez-vous que le panier supérieur est correctement relié au giclér. • Assurez-vous également que le panier supérieur est correctement assemblé.
	Le cordon d'alimentation n'est pas branché.	• Branchez le cordon d'alimentation.
	Absence d'alimentation en eau.	• Vérifiez que le robinet d'arrivée d'eau est ouvert.
	Le panneau de commande est verrouillé.	• Désactivez la fonction Verrouillage de commande.
Le lave-vaiselle dégage de mauvaises odeurs.	Présence d'eau résiduelle issue du cycle précédent.	• Avec le lave-vaiselle vide, ajoutez du détergent puis lancez le cycle Rapide. Certains modèles ne disposent pas de cette fonction.
Toute l'eau n'a été évacuée après la fin du dernier cycle.	Le tuyau d'évacuation est plié ou obstrué.	• Dépliez et débouchez le tuyau.

Dépannage

Symptôme	Cause possible	Action
Présence de résidus alimentaires sur la vaisselle.	Le cycle sélectionné est incorrect.	• Sélectionnez un cycle en fonction du niveau de salissure de la vaisselle, comme indiquédans ce manuel.
	Les filtres sont bouchés ou ne sont pas correctement serrés.	• Nettoyez les filtres. • Assurez-vous que les filtres sont correctement serrés.
	Une quantité insuffisante de détergent a été utilisée.	• Utilisez la quantité appropriée de détergent pour chaque charge.
	La pression de l'eau est trop BASSE.	• Assurez-vous que la pression est comprise entre 0,04 et 1,0 MPa.
	Les gicleurs sont obstrués.	• Nettoyez et débouchez les gicleurs.
	La vaisselle n'a pas été correctement chargée ou la quantité de vaisselle est trop importante.	• Réorganisez la vaisselle de manière à ce qu'elle ne génie pas les gicleurs et/ou le réservoir de détergent.
	L'eau est trop dure.	• Vérifiez le voyant de replissage de sel et replisssez le réservoir avec du sel pour lave-vaisselle.
La vaisselle est encore mouillée.	Aucun produit de rinceage dans le réservoir ou insuffisance de produit de rinceage utilisé.	• Ajoutez du produit de rinceage. • Vérifiez le réglage du produit de rinceage.
	L'appareil est surcharge.	• Une trop grande quantité de vaisselle peut réduire les performances de sechage. Chargez la vaisselle conformément aux instructions.
	De l'eau est tombée sur d'autres objets pendant le déchargement des verres et des tasses.	• Videz d'abord le panier inférieur, puis le panier supérieur. Vous évitez ainsi de faire tomber de l'eau sur la vaisselle du panier inférieur.
	Plusieurs tablettes de détergent ont été utilisées alors que l'options Assainissement n'était pas sélectionnée.	• Sélectionnez la fonction Assainissement ou utilisez du produit de rinceage.
Le lave-vaiselle est trop bruyant.	Le lave-vaiselle produit du bruit lorsque le cache du réservoir est ouvert et que la pompe de vidange est en marche.	Ceci est tout à fait normal.
	Le lave-vaiselle n'est pas parfaitement stable.	Assurez-vous que le lave-vaiselle a été installé de niveau.
	Le giclér cogne contre la vaiselle, ce qui génére du bruit.	Réorganisez la vaiselle.
La vaiselle est recouverte d'un film jaunâtre ou marron.	Il s'agit de taches de café ou de thé.	Utilisez un cycle avec une température plus élevé.
Les voyants ne s'acc攒ent pas.	Le cordon d'alimentation n'est pas branché.	Branchez le cordon d'alimentation.
La rotation des gicleurs n'est pas fluide.	Les gicleurs sont obstrués par des particules d'alments.	Nettoyez les gicleurs.
La vaiselle est recouverte de traces blanches.	L'eau est trop duré.	Assurez-vous que le voyageant de replissage de sel et le réglage de l'adoucisseur sont corrects en fonction de la durée de l'eau de votre région. Assurez-vous que le bouchon du réservoir de sel est correctement serré.
Il y a des bulles d'air et des traces de rayures sur le panneau de commande.	De l'air pénétre dans le film de protection, rendant impossible le retrait des marques d'EPS.	Retirez le film de protection sur le panneau de commande.

Codes d'erreur

Si le lave-vaisse ne parvient pas à effectuer une opération, un code d'information apparaît à l'écran. Consultez le tableau ci-dessous et essayez les propositions.

Code	Action
LC	Contrôle des fuites ·Fermez le robinet d'acciviée d'eau. Accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaiselle. Contactez ensuite un installateur pour effectuer les réparations. Si le problème persiste, contactez un centre de dépannage Samsung local.
4C	Contrôle de l'alimentation en eau ·Vérifiéz si le robinet d'acciviée d'eau est fermé, si l'acciviée d'eau est coupée, ou si le robinet ou tuyau d'acciviée d'eau est gelé(e) ou obstrué(e) par des corps étrangers. Si le problème persiste, contactez un centre de dépannage Samsung local.
AC	Vérification de la communication avec la carte de circuit imprimé ·Communication anormale entre la carte de circuit imprimé principale et la carte de circuit imprimé secondaire. ·Si le problème persiste, contactez un centre de maintenance Samsung agréé.
HC	Contrôle du chauffage à haute température ·Contrôle fonctionnel. Avec le lave-vaiselle vide, ajoutez du détergent puis lancez un cycle. Si le problème persiste, accédez au tableau électrique de votre habitation, puis coupez le disjoncteur de votre lave-vaiselle. Contactez ensuite un centre de dépannage Samsung.
tC	Vérification de la thermistance ·Le capteur de température est défectueux (court-circuit ou circuit coupé). Si le problème persiste, contactez un centre de maintenance Samsung agréé.
EC	Vérification de la pompe de lavage ·Fonctionnement anormal de la pompe de lavage. Si le problème persiste, contactez un centre de dépannage Samsung local.
PC	Vérification du moteur de distribution ·Fonctionnement anormal avec l'ensemble de moteur de distribution ou la carte de circuit imprimé principale. Si le problème persiste, contactez un centre de dépannage Samsung local.
bc2	Vérification du bouton ·Bouton actionné pendant 30 secondes. ·Vérifiez s'il y a de l'eau ou des corps étrangers au niveau du bouton. ·Si le problème persiste, contactez un centre de dépannage Samsung local.

Si un code d'information ne cesse d'apparaître sur l'écran, contactez un centre de dépannage Samsung local.

Les pièces de rechange pour l'utilisateur final sont disponibles pendant 10 ans minimum *.

• Pièces concernées : joints et charnière de porte, autres joints, bras gicleurs, filtres de vidange, paniers inférieurs et accessoires en plastique tels que les paniers et couvercles. ** C'est-à-dire 10 ans minimum après que Samsung ait commercialisé le dernier appareil du modèle.

UNE QUESTION ? UN COMMENTAIRE ?

PAYS	N° DE TÉLÉPHONE	SITE INTERNET
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
GERMANY	06196 77 555 77	www.samsung.com/de/support
SWEDEN	0771 726 786	www.samsung.com/se/support
NORWAY	21629099	www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN	91 175 00 15	www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specialistyczna infolinia do obstugi zapytań dotyczących Telefonów komórkowych:801-672-678*(opłata wedlug taryfy operatora)[CE]801-172-678* lub [phone]*(opłata wedlug taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplaćna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA	800-7267	www.samsung.com/ee/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support

Eco Design Manuel

SAMSUNG

Montage des éléments 3
