MANUALE UTENTE DW50R4040BB SAMSUNG

Guida alla progettazione Eco

SAMSUNG

Summario

Installazione 3

Requisiti di installmente 3

Prima di iniziare 4

Uso del detersivo 4

Uso dell'addolcitore 12

Operazioni 14

Panorama programmi 14

Suggerimenti per risparmi energetici e idrici 15

Diagramma dei cici di lavaggio 16

Manutenzione 23

Pulizia 23

Risoluzione dei problemi 27

Checkpoint 27

Codici informativi 30

2 Italiano

Requisiti di installmente

Per prevenire eventuali rischi di incendio, scariche elettriche o lesioni fisiche, tutti i cablaggi e la messa a terra devono essere eseguiti da personale qualificato.

Alimentazione

• É necessario un circuito di alimentazione da 220-240 V~, 50 Hz dedicato alla lavastoviglie.
• La presa di corrente deve ave un capacità nominale di 16 A (max 11 A per la lavastoviglie)

AVVERTENZA

Nonutilizzareprolunghe.
- Usare solo il cavo di alimentazione in dotazione alla lavastoviglie.
- Al termine dell'installazione, verificare che il cavo di alimentazione non sia piegato o danneggiato.

Messa a terra

Per una messa a terra permanente, la lavastoviglie deve essere collegata ad una parte metallica o ad unsystema di messa a terra permanente. Il conduitore della messa a terra deve essere collegato dai conduttori del circuito al terminale di messa a terra della lavastoviglie.

AVVERTENZA

Non collegare il cavo di messa a terra a condotte in plastica, tubazioni del gas o tubazioni dell'acqua calda. Conduitori di messa a terra collegati in maniera inappropriata possono provocare scariche elettriche.
Non alterare la spina elettrica in dotazione all'apparecchio. Qualora la spina elettrica non sia adeguata alla presa a parete, richiederne la sostituzione a un elettricista specializzato.

Erogazione dell'acqua

• La mandata dell'accua deve essere in grado di sostortare una pressione dell'accua in entrata compresa tra 0,04 MPa e 1 MPa.
• La temperatura dell'acqua deve essere inferiore a 60^ .
• Sulla tubazione deve essere montato un rubinetto con filettatura maschio da 3/4 ".

Per ridurre eventuali rischi di perdite:

• Verificare che i rubinetti dell'acqua siano lavoramente accessibili.
• Chidere il rubinetto di mandata dell'acqua in caso di inutilizzato della lavastoviglie.
  Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo.
• Per fermare eventuali perdite, sigillare le giunzioni delle tubazioni con nastro in teflon o signillante idoneo.

Aqua Stop

Aquas Stop è un componente elettrico progettato per prevenir perdite di acqua. Il dispositivo Aquas Stop viene fissato al tubo di carico dell'acqua e interrompe automaticamente l'erogazione in caso di danni alla tubazione.

ATTENZIONE

• Maneggiare Aqua Stop con attenzione.
  Non sbattere o torcere il tubo collegato al dispositivo Aqua Stop. Se il dispositivo Aqua Stop risulta danneggiato, chiudere il rubinetto di mandata dell'acqua ed estrarre la spina alla presa elettrica. Quindi contattare un Centro di assistenza autorizzato locale Samsung o un tecnico qualificato.

Pavimentazione

• Accertarsi che la lavastoviglie sia livellata agenda sul piedino regolabile.
• Una volta livellata la lavastoviglia, verificare che lo sportello si apra e si chiuda correttamente.

Prima di iniziare

Sono previsti due tipi di dispenser. Verificare nelle istruzione la tipologia di dispenser in dotazione al prodotto acquistato.

Tipo A

Tipo B

Uso del detersivo

Comparto detersivo

Tutti i programmi di lavaggio della lavastoviglie richiedono l'inserimento di detersivo nell'apposita vaschetta. Versare la giusta quantità di detersivo per il programma di lavaggio selezionato in modo da ottenere prestazioni ottimali.

AVVERTENZA

Non inseire detersivo per la lavastoviglie nella bosca. Non inalare i fumi del detersivo per lavastoviglie. Il detersivo per lavastoviglie contiene sostane chimiche irritanti e caustiche che possono promiettere la capacité respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza.
- Tenere il detersivo per la lavastoviglie fuori alla portata dei bambini.

ATTENZIONE

• Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebber ridurre l'efficacia della lavastoviglie o provocare il malfunzionamento.
• In assenza di una quantità idonea di detersivo, la lavastoviglie potrebbe non effettuire un lavaggio ottimale. Per le stoviglia normalmente sporche, si consiglia di usare 20-25 grammi di detersivo;uttavia la quantità potrebbe variare in base al produttore del detersivo, pertanto si raccomanda di seguire leindicazioni del produttore.
• Si consiglia una quantità di 15-20 grammi per i modelli DW5*.

4 Italiano

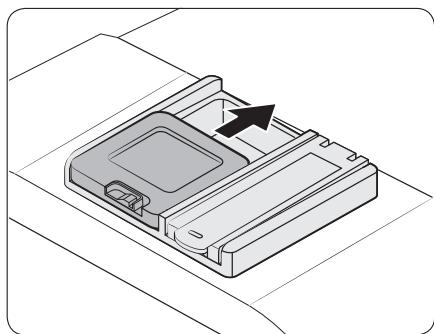

Riempimento del dispenser del detersivo

• Tipo A

1. Aprire il dispenser del detersivo agenda sul tasto di sgancio del coperchio.

NOTA

Il coperchio è sempre aperto al termine di un programma di lavaggio.

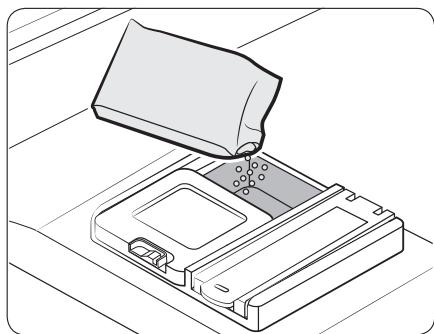

2. Aggiungere nell'apposto scomparto la quantità di detersivo consigliata.

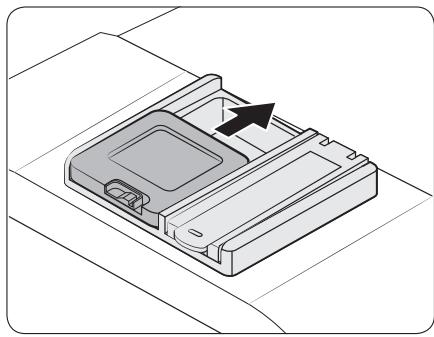

3. Chiudere il coperchio facendolo scorrere.

Prima di iniziare

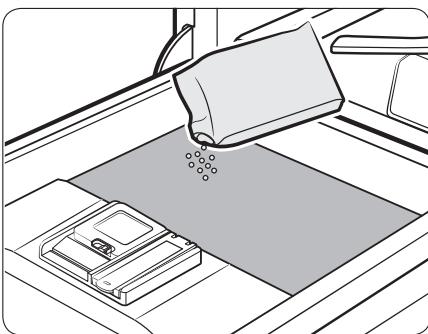

1. Se i piatti e stoviglie sono molto sporchi, versare una piccola quantità di detersivo nelle sportelloosi da averere miglioriorisulrivoltati di lavaggio.

NOTA

Il detersivo aggintivo verrà attivato durante la fase del prelimaggio.

Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio.

6 Italiano

• Tipo B

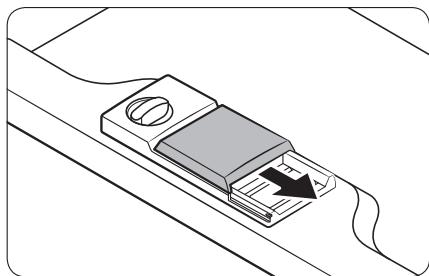

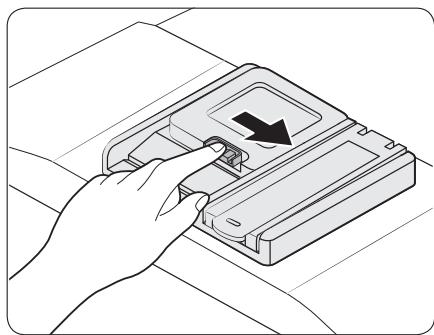

1. Aprire il dispenser del detersivo agenda sul tasto di sgancio del coperchio.

NOTA

Il coperchio è sempre aperto al termine di un programma di lavaggio.

1. Aggiungere nell'apposto scomparto la quantità di detersivo consigliata.

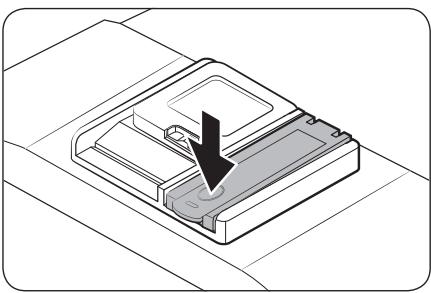

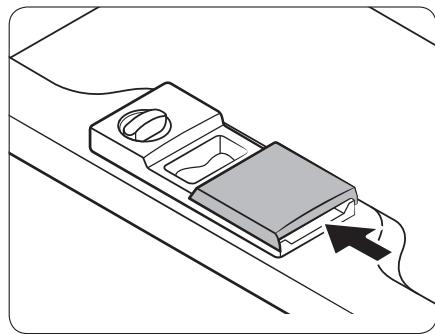

2. Chiudere il coperchio facendolo scorrere verso sinistra e premerlo verso il basso.

NOTA

Non esiste un tastingo specifico per l'uso di detersivo in pastiglie.

Prima di iniziare

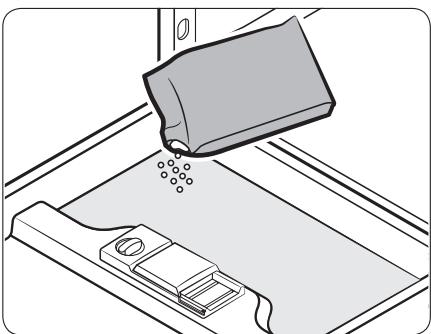

1. Se i piatti e stoviglie sono molto sporchi, versare una piccola quantità di detersivo nelle sportelloosi da averere miglioriorisulrivoltati di lavaggio.

NOTA

Il detersivo aggintivo verrà attivato durante la fase del prelimaggio.

Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio.

Il brillante migliorare le prestazioni di ascugatura della lavastoviglie. Quando la spia Aggiungi brillante si accende sul pannello di controllo, riempire il serbatoio del brillante. Usare solo brillante liquido.

L'uso di un brillante in polvere provochera l'obstruzione del serbatoio e il malfunzionamento della lavastoviglie.

ATTENZIONE

Non versare alcun altro tipo di detersivo nel companto del brillantante.
Non riempireccessivamente il comparto del brillantante. Durante un ciclo di lavaggio, il brillantante in effesso potrebbe fuoriscire dal suo serbatoio.

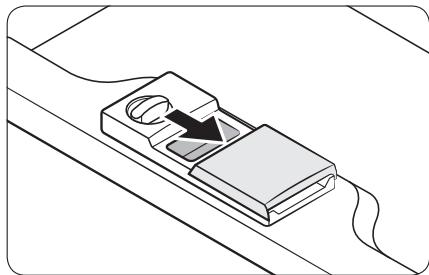

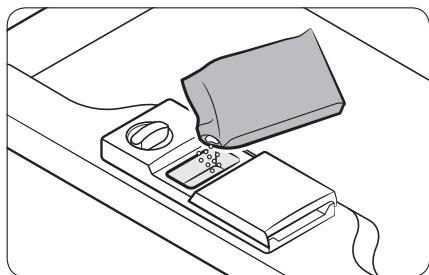

1. Aprire il tappo del serbatoio del brillantante

NOTA

L'aggiunta di brillantante al detersivo in pastigliè migliorara le prestazioni di ascugatura.

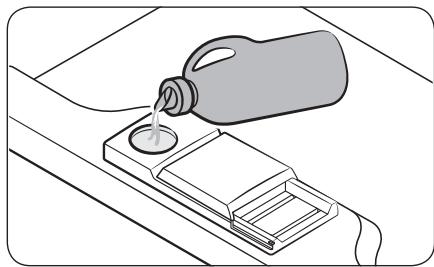

1. Riempire il serbatoio con brillante idoneo.

ATTENZIONE

Non riempire il serbatoio除外 il livello massimo
indicato. Il brillante in effesso potrebbe
fuoriuscire durante il lavaggio.

Prima di iniziare

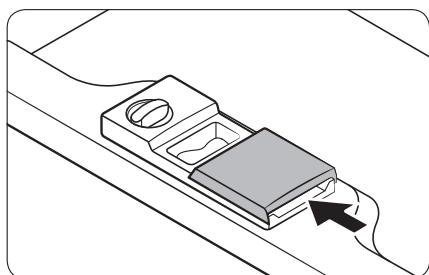

1. Chiudere il tappo del serbatoio del brillantante.

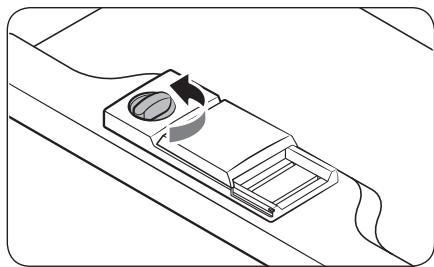

Impostazione brillantante

É possiblé regolare la quantità di brillantante applicata durante un lavaggio.

I tasti usati per accedere alla modalità di impostazione possono variare in base la modello in uso.

Verificare i tasti previsti nel modello in uso.

DW6R70/DW5R407BB/DW5R406BB:A(AUTO),B(Sanitizza)
DW5R405BB / DW5R404*BB : A (Normale), B (Sanitizza)
DW5*R40**F*:A(Programma),B(Aggiungi risciacquo)
1. Tenere premuto il tasto A per cinque secondi.
2. Premere il tasto B per accedere al menu di impostazione del livello di brillantante.

• Il display在哪 le impostazioni currenti. (Impostazione predefinita: 'd4')

• Premere il tasto A perambiare l'impostazione.

• É possibile selezionare da d1 a d5 (minimo-massimo)
• Attendere 5 secondi per memorizzare le impostazioni.

DW6M5BB / DW60M5070IB : A (Veloce)
- Modelli DW6M5F/S/U: A (Programma)
1. Tenere premuto il tasto A per cinque secondi.
2. Premere il tasto Avvio ritardato per accedere alla modalità di impostazione del Brillantante.

• Il display在哪列的impostazioni currenti.

• Premere l tasto A per selezionare la quantità di brillantante desiderata.

• É possible selezionare da d1 a d5 (minimo-massimo)

• Attendere 5 secondi per memorizzare le impostazioni.

• Tipo B

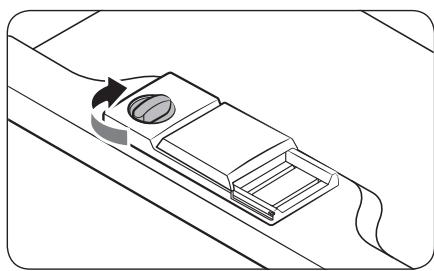

1. Aprire il tappo del serbatoio del brillante ruotandolo in senso antiorario.

NOTA

L'aggiunta di brillantante al detersivo in pastiglie migliorara le prestazioni di ascugatura.

1. Riempire il serbatoio con brillante idoneo.

NOTA

Usare I'occhiello per controllare il riempimento del serbatoio.

ATTENZIONE

Non riempire il serbatoio nelle livello massimo
indicato. Il brillante inccesso potrebbe
fuoriscire durante il lavaggio.

1. Ruotare l'indicatore del brillantante su un numero da 1 a 6.

2. A numero magiore corrisponde una quantità superiore di brillantante usato alla lavastoviglie.

3. Per avere una maggiore ascugatura, selezionare un livllo maggiore.
4. Qualora si riscontri un scolorimento dei piatti, selezionare un livello inferiore.

5. Se risulta dificile ruotare la manopola di regolazione,utilizzare una monetà.

6. Chiudere il tappo del serbatoio del brillante ruotandolo in senso orario.

Prima di iniziare

Uso dell'addolcitore

Serbatoio sale

L'addolcitore è studiato per rimuovere i minerali e i sali dall'acqua, i quali potrebbero influenzare negativamente il funzionamento dell'apparecchio. Al fine di ottenere risultati ottimali si consiglia di usare acqua dolce. La durezza dell'acqua è dovuta a impurità che influenzano le prestazioni di lavaggio. Se la durezza dell'acqua è maggiore di 1,0 mmol/l (6 °d - secondo la Scala tetesca) sare è necessario usare un addolcitore.

• Per addolcire l'acqua è necessario insere del sale per lavastoviglie e regolare il livello dell'addolcitore in base alle condizioni dell'acqua della propria zona. Per maggiori informazioni sulla durezza dell'acqua nella propria zona contattare l'ente locale preposto.
• Se il livello di durezza dell'acqua è irregolare, impostare la lavastoviglie al livello massimo. Ad esempio, se la durezza dell'acqua varia tra 6,7 mmol/l e 9,0 mmol/l, impostare la lavastoviglie sul valore 9,0 mmol/l.
• L'impostazione predefinita del livello di durezza dell'acqua della lavastoviglie è 3 (2,1-3,0 mmol/l). Se esta impostazione corrisponde alla durezza dell'acqua della propria zona, non è necessario variarla.

NOTA

• Sl consiglia di apportare le regolazioni secondo quando indicate nella tabella segunte (o Manuale).
• Impostazioni di fabbrica: H3

Durezza dell'acqua				Impostazione durezza dell'acqua	Consumo sale (g/programma)	Autonomia (cici/1 kg)
°dH	°fH	°Clear	mmol/l
0-5	0-9	0-6	0-0,94	H1	0	/
6-11	10-20	7-14	1,0-2,0	H2	20	60
12-17	21-30	15-21	2,1-3,0	H3	30	50
18-22	31-40	22-28	3,1-4,0	H4	40	40
23-34	41-60	29-42	4,1-6,0	H5	50	30
35-55	61-98	43-69	6,1-9,8	H6	60	20

NOTA

1 dH (gradi tetedeschi) = 0,178 mmol/l
1 Clark (gradi inglesi) = 0,143 mmol/l
1 fH (gradi francesi) = 0,1 mmol/l
- Contattare l'autorità per la gestione idrica locale per le informazioni sulla durezza dell'accua nella propria zona.

12 Italiano

NOTA

Come funziona l'addolcitore d'accua (ciculo ECO con impostazione di livello H3)

• Opera per circa 2 minuti dall'inizio dell'asciugatura ed usa 2 L di acqua, e 0,0002 kWh di energia
• Si rigenera agli 5 cicli

Come impostazione il livello di durezza

La lavastoviglie è dotata di unsystema di regolazione del consumo di sale in base alla durezza dell'acqua utilizzata. Questo systema consente di ottimIZare e personalizzare il consumo di sale ed è possibile impostarlo come segue:

I tasti usati per accedere alla modalità di impostazione possono variarre in base la modello in uso. Verificare i tasti previsti nel modello in uso.

DW6R70/DW5R407BB/DW5R406BB:A(AUTO)
DW5R405BB / DW5R404*BB : A (Normale)
1. Tenere premuto il tasto A per cinque secondi.
2. Premere il tasto Avvio ritardato per accedere al menu di impostazione del livello di durezza dell'acqua.

• Il display在哪列的impostazioni currenti.

• Premere il tasting A per cancellare l'impostazione.

• É possible impostazione un valore tra H1 e H6 (poco dura - molto dura)
• Attendere 5 secondi per memorizzare le impostazioni.

DW6M6BB / DW60M6070IB : A (Prelavaggio)
DW6M5*BB / DW60M5070IB : A (Veloce)
- Modelli DW6MF/S/U: A (Programma)
1. Premere il tasting A per cinque secondi per accedere al menu di impostazione del livello di durezza dell'acqua.

• Il display在哪列的impostazioni currenti.

• Premere il tasting A per cancellare l'impostazione.

• É possible impostazione un valore tra H1 e H6 (poco dura - molto dura)
• Attendere 5 secondi per memorizzare le impostazioni.

Operazioni

Panorama programmi

ECO	ECO*	Questo programma riduce il consumo di elettricità ed acqua in base ad un livello normale di sporco della stovigliè.
AUTO	AUTO	Questo programma rileva il livello di sporco ed avvia automaticamente il programma più idoneo al livello di sporco di tutte le stovigliè inserte nella lavastovigliè.
	Normale	Per stovigliè normalmente sporche, quali pentole, piatti, bicchieri e padelle leggermente sporche.
	Intensivo	SelezionareQuestoprogramma per stovigliè molto sporche.
	Delicato	UsareQuestoprogramma per piatti molto sporcchi od oggetti fragili come i bicchieri.
	Veloce	Stovigliè di uso quotidiano con sporco normale, ciclo di lavaggio breve.
	Rapidò	SelezionareQuestoprogramma per stovigliè normalmente sporche in breve tempo.
	Prelavaggio	Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un'alto programma.
	Extra silenzioso	SelezionareQuestoprogramma per un lavaggio più silenzioso e delicato. Questo programma lava un po' più lentamente ma produce una rumorosità inferiore di 2 decibel rispetto al programma ECO.
	Pulizia automatica	SelezionareQuestoprogramma per pulire l'interno della lavastovigliè. Verificare che la lavastovigliè sia vuota.

La procedura di installatione cui varie in base al modello di lavastoviglie acquistato.
* I valori del programma ECO sono stati ottentuti seguito il test standard EN 60436:2020. I valori forniti per gli altri programmi sono soloindicativi.

Suggerimenti per risparmi energetici e idrici

• Il programma ECO è adatta per la pulizia di stoviglie normalmente sporche e per quello uso è il programma più efficente in termini di consumo energetico ed idrico combinato, e vine utilizzato per valutare la conformità alle normative di ecodesign europee (NORMATIVE COMMISSIONE (UE) 2019/2022).
• Un risciacquo preliminare delle stoviglie porta ad un maggior consumo di acqua ed energetico ed è sconsigliato.
  Usa una posata, ad es. un coltello per rimuovere eventuali residui di cibo dalle stoviglie prima di inserirle nella lavastoviglie.
• L'acqua di mandata può essere calda fornod una temperatura di 60^, e compra un risparmio energetico se collegata.
• Si consiglia di riempire il cestello se possibile sono sovraccaricarlo.
• Al fine di risparmiare acqua ed energia, usa il programma ECO. ECO è il programma più efficente per il lavaggio di stoviglia normalmente sporche.
• Usa una quantità adeguata di detersivo e brillantante seguendo le linee guida del produttore.
  L'uso di una lavastoviglia permette un risparmio di acqua se paragonato con il lavaggio manuale delle stoviglia.
  Le informazioni sul Ecodesign sono reperibili alla pagina www.samsung.com/support

Per acceder alla registrazione EPREL del modello :

1. Accedi a https://eprel.ec.europa.eu
2. Cerca l'identificativo del modello nell'etichetta energetica del prodotto e digitalo nel Campo di ricerca
3. Vengono月至rle informazioni di etichettatura energetica del modello
4. É possible accederere direttamente alle informazioni del prodotto accedendo a https://eprel.ec.europa.eu/qr/###### (n. di registrazione)

Il numero di registrazione può essere reperito sull'etichetta dei valori nominali del prodotto.

Operazioni

Diagramma dei cicli di lavaggio

DW6R707/DW6R705/DW6R704**

Programma	AUTO	ECO	Intensivo
Quantità di cibo residua	Normale	Normale	Elevato
Sequenza programmà	Prelavaggio (45 °C) ▲ Lavaggio (55 °C-65 °C) ▲ Risciacquo ▲ Risciacquo caldo (50 °C-70 °C) ▲ Asciuqatura ▲ Fine	Prelavaggio ▲ Lavaggio (50 °C) ▲ Risciacquo ▲ Risciacquo caldo (48 °C) ▲ Asciuqatura ▲ Fine	Prelavaggio (50 °C) ▲ Lavaggio (65 °C) ▲ Risciacquo ▲ Risciacquo caldo (58 °C) ▲ Asciuqatura ▲ Fine
Consumo di acqua (L)	8,5-18	9,9	16,6
Consumo energetico (kWh)	0,85-1,55	0,848 (DW6*R707***/ DW6*R705***) 0,836 (DW6*R704***)	1,5
Durata (min)	150	210	205

Programma	Delicato	Veloce	* Prelavaggio
Quantità di cibo residua	Leggero	Normale	Leggero
Sequenza programmà	Prelavaggio (40 °C) ▲ Lavaggio (50 °C) ▲ Risciacquo ▲ Risciacquo caldo (50 °C) ▲ Asciugatura ▲ Fine	Lavaggio (60 °C) ▲ Risciacquo ▲ Risciacquo caldo (55 °C) ▲ Asciugatura ▲ Fine	Prelavaggio ▲ Fine
Consumo di acqua (L)	13,5	15	4,1
Consumo energetico (kWh)	0,95	0,95	0,02
Durata (min)	120	60	15

Programma	Extra silenzioso	** Pulizia automatica
Quantità di cibo residua	Normale	-
Sequenza programmà	Prelavaggio (35 °C) ▷ Lavaggio (60 °C) ▷ Risciacquo ▷ Risciacquo caldo (55 °C) ▷ Asciugatura ▷ Fine	Prelavaggio ▷ Lavaggio (70 °C) ▷ Risciacquo ▷ Risciacquo caldo (70 °C) ▷ Asciugatura ▷ Fine
Consumo di acqua (L)	13	15
Consumo energetico (kWh)	1,5	1,25
Durata (min)	270	145

• Prelavaggio: Questo programma non attiva né la funzione Apertura automatica né il programma di asciugatura.

Si sconsiglia l'uso prolongato del programma Prelavaggio. Ciò potrebbe ridurre le prestazioni dell'addolcitore.

Pulizia automatica: Solo per modelli DW6R707/DW6R705

NOTA

Il consumo energetico e la durata dipendono alla temperatura dell'acqua e/o dal carico.

Operazioni

DW5R407/DW5R406

Programma	AUTO	ECO	Intensivo
Quantità di cibo residua	Da minima a elevata	Normale	Elevato
Sequenza programmà	Prelavaggio (45 °C) ▲ Lavaggio (45 °C-55 °C) ▲ Risciacquo ▲ Risciacquo caldo (65 °C) ▲ Asciuagatura ▲ Fine	Lavaggio (50 °C) ▲ Risciacquo ▲ Risciacquo caldo (50 °C) ▲ Asciuagatura ▲ Fine	Prelavaggio (50 °C) ▲ Lavaggio (60 °C) ▲ Risciacquo ▲ Risciacquo ▲ Risciacquo caldo (70 °C) ▲ Asciuagatura ▲ Fine
Consumo di acqua (L)	9,5-13	9,9 (DW5*R406***) 9,5 (DW5*R407***	15,5
Consumo energetico (kWh)	0,85-1,2	0,704 (DW5*R406***) 0,755 (DW5*R407***	1,33
Durata (min)	150	220	175

Programma	Delicato	Veloce	Rapido
Quantità di cibo residua	Leggero	Normale	Leggero
Sequenza programmà	Prelavaggio ▲ Lavaggio (40 °C) ▲ Risciacquo ▲ Risciacquo caldo (60 °C) ▲ Asciuqatura ▲ Fine	Prelavaggio (40 °C) ▲ Lavaggio (45 °C) ▲ Risciacquo caldo (60 °C) ▲ Asciuqatura ▲ Fine	Lavaggio (35 °C) ▲ Risciacquo (35 °C)
Consumo di acqua (L)	12	9,1	10,5
Consumo energetico (kWh)	0,71	0,77	0,28
Durata (min)	125	60	20

DW5R405/DW5R404

Programma	Normale	ECO	Intensivo
Quantità di cibo residua	Normale	Normale	Elevato
Sequenza programmà	Prelavaggio (45 °C) ▲ Lavaggio (55 °C) ▲ Risciacquo ▲ Risciacquo caldo (65 °C) ▲ Asciugatura ▲ Fine	Lavaggio (45 °C) ▲ Risciacquo ▲ Risciacquo caldo (60 °C) ▲ Asciugatura ▲ Fine	Prelavaggio (50 °C) ▲ Lavaggio (60 °C) ▲ Risciacquo ▲ Risciacquo ▲ Risciacquo caldo (70 °C) ▲ Asciugatura ▲ Fine
Consumo di acqua (L)	13,1	9,5 (DW5*R404*** ) 9,9 (DW5*R405*** )	16,5
Consumo energetico (kWh)	1,1	0,780 (DW5*R404*** ) 0,836 (DW5*R405*** )	1,3
Durata (min)	175	220	165

Programma	Delicato	Veloce	Rapido
Quantità di cibo residua	Leggero	Normale	Leggero
Sequenza programmà	Prelavaggio ▲ Lavaggio (40 °C) ▲ Risciacquo ▲ Risciacquo caldo (60 °C) ▲ Asciuqatura ▲ Fine	Prelavaggio (50 °C) ▲ Lavaggio (60 °C) ▲ Risciacquo caldo (60 °C) ▲ Asciuqatura ▲ Fine	Lavaggio (35 °C) ▲ Risciacquo (35 °C)
Consumo di acqua (L)	13,4	9,1	10,5
Consumo energetico (kWh)	0,78	0,75	0,3
Durata (min)	125	60	20

NOTA

Il consumo energetico e la durata dipendono alla temperatura dell'acqua e/o dal carico.

Operazioni

Programma	Intensivo	Normale	ECO
Quantità di cibo residua	Elevato	Normale	Normale
Sequenza programmà	Prelavaggio (50 °C) ▲ Lavaggio (60 °C) ▲ Risciacquo ▲ Risciacquo ▲ Risciacquo caldo (70 °C) ▲ Ascogiatura ▲ Fine	Prelavaggio (45 °C) ▲ Lavaggio (55 °C) ▲ Risciacquo ▲ Risciacquo caldo (65 °C) ▲ Ascogiatura ▲ Fine	Lavaggio (45 °C) ▲ Risciacquo ▲ Risciacquo caldo (65 °C) ▲ Ascogiatura ▲ Fine
Consumo di acqua (L)	18,5	15	12
Consumo energetico (kWh)	1,5	1,35	1,037
Durata (min)	170	180	195

Programma	** Delicato	Velocce
Quantità di cibo residua	Leggero	Normale
Sequenza programmà	Prelavaggio ▲Lavaggio (40 °C) ▲Risciacquo ▲Risciacquo caldo (60 °C) ▲Asciugatura ▲Fine	Prelavaggio (50 °C) ▲Lavaggio (60 °C) ▲Risciacquo caldo (60 °C) ▲Asciugatura ▲Fine
Consumo di acqua (L)	14,5	10
Consumo energetico (kWh)	0,95	0,9
Durata (min)	130	60

** Delicato: Solo per modelli DW6M505**/DW60M5070IB

NOTA

Il consumo energetico e la durata dipendono alla temperatura dell'acqua e/o dal carico.

DW6M6031/DW6M605/DW60M6070IB/DW6M604*

Programma	Intensivo	Auto	ECO
Quantità di cibo residua	Elevato	Normale	Normale
Sequenza programmà	Prelavaggio (50 °C) ▲ Lavaggio (60 °C) ▲ Risciacquo ▲ Risciacquo ▲ Risciacquo caldo (70 °C) ▲ Asciugatura ▲ Fine	Prelavaggio (45 °C) ▲ Lavaggio (45 °C-55 °C) ▲ Risciacquo ▲ Risciacquo caldo (65 °C) ▲ Asciugatura ▲ Fine	Prelavaggio ▲ Lavaggio (50 °C) ▲ Risciacquo caldo (55 °C) ▲ Asciugatura ▲ Fine
Consumo di acqua (L)	17,5	11-15	10,5
Consumo energetico (kWh)	1,6	0,9-1,3	0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604*** )
Durata (min)	175	150	225

Programma	Veloce	Prelavaggio	Delicato
Quantità di cibo residua	Normale	Leggero	Leggero
Sequenza programmà	Prelavaggio (50 °C) ▲ Lavaggio (60 °C) ▲ Risciacquo caldo (60 °C) ▲ Asciugatura ▲ Fine	Prelavaggio ▲ Fine	Prelavaggio ▲ Lavaggio (40 °C) ▲ Risciacquo ▲ Risciacquo caldo (60 °C) ▲ Asciugatura ▲ Fine
Consumo di acqua (L)	10	4	13
Consumo energetico (kWh)	1,15	0,02	0,9
Durata (min)	60	15	130

Operazioni

Programma	** Rapido
Quantità di cibo residua	Leggero
Sequenza programmà	Lavaggio (45 °C) ▲ Risciacquo caldo (50 °C) ▲ Risciacquo caldo (55 °C) ▲ Fine
Consumo di acqua (L)	11
Consumo energetico (kWh)	0,75
Durata (min)	30

** Rapido: Solo per modelli DW6M6031/DW6M605***/DW60M6070IB

Si sconsiglia l'uso prolongato del programma Rapido. Ciò potrebbe ridurre le prestazioni dell'addolcitore.

NOTA

Il consumo energetico e la durata dipendono alla temperatura dell'acqua e/o dal carico.

Manutenzione

Pulizia

Mantenere la lavastoviglie pulita migliorara le prestazioni, evita inutili riparazioni e ne prolonga la durata.

Esterno

Pulire eventuali fuoriuscite sul corpo esterno della lavastoviglie. Usare un panno morbido e umido per pulire eventuale polvere e fuoriuscite sul pannello di controllo.

ATTENZIONE

Non usare benzina, cera, diluenti, candeggina, alcol o altre sostanze chimiche. Tali sostanze chimiche possono scolorire le superfici della lavastoviglie e provocare macchie.
- La lavastoviglie al suo interno è dotata di componenti elettriche. Non versare acqua direttamente sulla lavastoviglie. Proteggere le componenti elettriche dall'acqua.
- Qualora la propria lavastoviglie sua dotata di un pannello dello sportello in acciaio, usare un prodotto per acciaio ed un panno morbido.

Interno

Pulire l'interno della lavastoviglie regolarmente al fine di rimuovere eventuali residui di cibo. Pulire l'interno della lavastoviglie e la parete interna dello sportello con un panno per piatti umido.

ATTENZIONE

Non rimuovere la guarnizione anterio (la lunga guarnizione di gomma montata intorno all'apertura della lavastoviglie). La guarnizione mantiene l'interno della lavastoviglie sigillato.
- Usare un panno umido per rimuovere eventuale sporco o grasso depositato all'interno della lavastoviglie. In alternatively, aplicare del detersivo ed eseguire un programma a vuoto usando la massima temperatura di risciacquo.

Manutenzione

Ugelli

Al fine di prevenire l'otturazione degli ugelli o qualora siano già ostruiti, rimuovere e pulire tutti gli ugelli. Prestare attenzione nel rimuovere gli ugelli in quanto è facile romperli.

Ugello superiore

Ugello inferiore

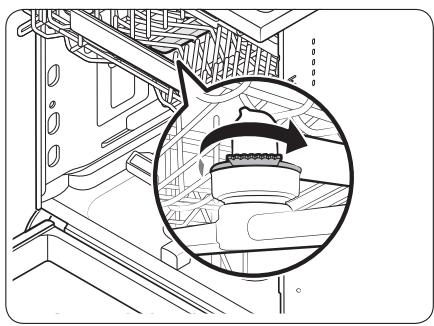

1. Aprire lo sportello ed estrarre il cestello superiore per scopriré l'ugello superiore.
2. Per rimuovere l'uglio è necessario prima svitare e rimuovere il dato.
3. Liberare I'ostruzione e pulire I'ugello.
4. Rimontare l'ugello e avvitare il dato a mano.
5. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

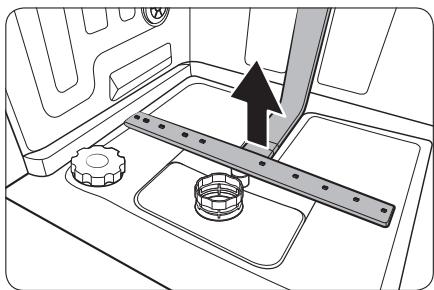

1. Aprire lo sportello ed estrarre il cestello inferiore. Sul fondo è visible l'ugello inferiore.
2. Liberare I'ostruzione e pulire I'ugello.
3. Reinserire I'ugello.
4. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

NOTA

In base ai modelli, l'aspetto delle parti più différer dalle immagini riportate.

Pulizia interna

Si consiglia di effettuire una pulizia interna mensilmente. è possible usare il programma Pulizia automatica (se disponibile) o il programma Intensivo alla inserire alcuna stoviglia. In alcuni modelli dotati della funzione di notificata, il LED lampeggerà dopo 20-22 cicli di lavaggio.

Se l'acqua in entrata è dura, è possible prevenir l'accumulo di calcare all'interno della lavastoviglie. aggiuungendo dell'acido citrico al detersivo durante l'uso della lavastoviglie.

Filtro

Consigliamo di effettuare la pulizia del filtro una volta al mese.

1. Aprire lo sportello e rimuovere prima il cestello inferiore.

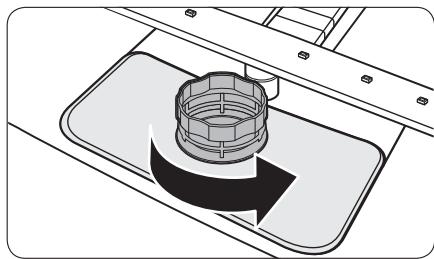

2. Ruotare il manico del filtro in senso anti orario per sbloccare il filtro a maglie larghe.

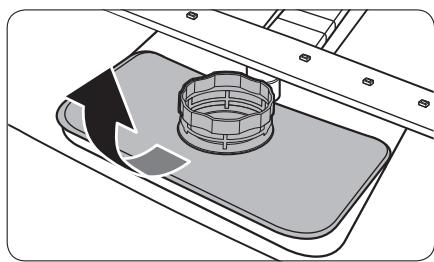

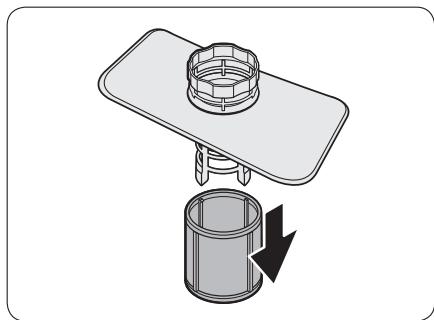

3. Rimuovere ilhetto a maglie larghe ed estrarre il microhetto cilindrico posto al di sotto.

Manutenzione

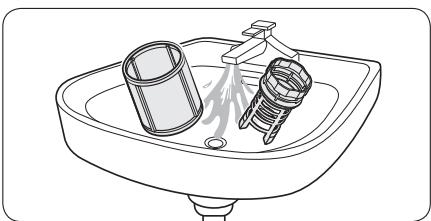

1. Rimuovere eventuale sporco dal micro filtro e dal filtrto a maglie larghe.

2. Sciac quarli in acqua corrente e lasciarli asciugare completeness.

3. Rimontare il filtro ed il filtro a maglie larghe.

4. Ruotare il manico del filtrlo in senso orario per bloccarlo.

NOTA

In base ai modelli, l'aspetto delle parti cui differire dalles immagini riportate.

ATTENZIONE

Assicurarsi che il filtering a maglie larghe sia chiuso correttamente. Un tappo allentato cui compensatore le prestazioni di filtraggio.

Risoluzione dei problemi

Checkpoint

Qualora si riscontri un problema con la lavastoviglia, controllare prima la tabella riportata tutto e seguire le azioni correttive suggerite.

Samsung non potrè essere ritenuta responsable per danni a cose e persone o per problematiche legate alla sicurezza dovute a riparazioni non effettuate da Samsung o da un fornitore di servizi autorizzato da Samsung in accordo con le linee guida dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasti danno causato al prodotto da personale non autorizzato durante un tentativo di riparazione non potrè essere coperto alla garanzia convenzionele.

Sintomo	Possibile causa	Azione
La lavastoviglie non si avvia.	Lo sportello non è chiuso bene.	• Verificare che lo sportello sia ben accostato e chiuso completamente. • Controllare che il cestello superiore combaci con gli ugelli. • Controllare che il cestello superiore sia correttamente inserito.
	Il cavo di alimentazione non è collegato.	• Collegare il cavo di alimentazione.
	L'acqua non viene erogata.	• Verificare che il rubinetto di mandata dell'acqua sia aperto.
	Il pannello di controllo è bloccato.	• Disattivare la funzione Blocco controlli.
La lavastoviglie emette cattivi odori.	Nella lavastoviglie è rimasta acqua residua da un programma precedente.	• A lavastoviglie vuota, aggiungere detersivo e impostare il programma Rapido. Questa funzione è disponibile solo in alcuni modelli.
Al termine del programma di lavaggio rimane acqua residua.	Il tubo di scarico è piegato o otturato.	• Raddrizzare e liberare il tubo.

Risoluzione dei problemi

Sintomo	Possibile causa	Azione
Sui piatti rimangono residui di cibo.	È stato selezionato un programma di lavaggio non idoneo.	• Selezionare un programma in base al livello di sporco dei piatti, come descriptors in quello manuale.
	I filtri sono otturati o non montati correttamente.	• Pulire i filtri • Assicurarsi che i filtri siano correttamente montati.
	È stato usato un quantitativo di detersivo insufficiente.	• Usare la giusta quantità di detersivo per agli carico.
	La pressione dell'acqua è Bassa.	• Accertarsi che la pressione dell'acqua sia compresa tra 0,04 MPa e 1,0 MPa.
	Gli ugelli sono struitti.	• Pulire e disotturare gli ugelli irrigatori.
	I piatti sono stati cariciati in modo improprio o la lavastoviglia è stata caricataccessivement.	• Ripositionare i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo.
	L'acqua è troppo dura.	• Controllare la spia di aggiunta del sale e riempire il serbatoio se necessario.
I piatti non sono ben asciutti.	Non c'é brillante nel dispenser o non ne è stato utilizzato abbastanza.	• Aggiungere il brillante. • Controllare le impostazioni del dispenser del brillante.
	Sono stati insertiti troppi piatti.	• Il sovraccarico può ridurre le prestazioni di asciugatura. Inserire i piatti come indicato.
	I bicchieri e le tazze hanno versato acqua sugli altri piatti durante l'estrazione alla lavastoviglia.	• Vuotare prima il cestello inferiore, quando vuotare quello superiore. Ciò impeditorà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.
	Sono state usate più pastiglie di detersivo perché aver selectionato l'opzione Sanitizzo (Sanitizzazione).	• Selezionare la funzione Sanitize (Sanitizzazione) o useare il brillante.
La lavastoviglie è troppo rumorosa.	La lavastoviglie emette un rumore quando il coperchio del dispenser è aperto e la pompa di scarico è in funzione.	• Ciò è normale.
	La lavastoviglie non è livellata.	• Verificare il livellamento della lavastoviglie.
	I bracci irrigatori urtano contro i piatti, essereando un rumore alternato sordo.	• Risistemare le stoviglie.
Sui piatti rimane un velo giallo o marrone.	Il velo è causato dai residui di caffe e te.	• Usare un programma di lavaggio a maggiore temperatura.
Le spie non si accendono.	Il cavo di alimentazione non è collegato.	• Collegare il cavo di alimentazione.
I bracci non ruotano regolarmente.	I bracci sono bloccati da particelle di cibo residuo.	• Pulire gli ugelli.
Sui piatti rimane un velo biancastro.	L'acqua è troppo dura.	• Controllare la spia di aggiunta del sale e verificare che l'impostazione dell'addolcitore sia corretta in base alla direzza dell'acqua nella propria zona. • Controllare che il tappo del serbatoio del sale sia montato correttamente.
Sul pannello di controllo si notano bolle d'aria e graffi.	All'interno della pellicola protettiva è rimasta dell'aria.	• Rimuoverne la pellicola protettiva dal pannello di controllo.

Risoluzione dei problemi

Codici informativi

Se la lavastoviglia non funzione regolarmente, sul display verranno visualizzati dei codici informativi. Controllare nella tabella tutto il significato e intraprendere le azioni correttive suggerite.

Codice	Azione
LC	Controllo perdite • Chiudere il rubinetto di mandata dell'accua. Recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un installatore o un riparatore. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
4C	Controllo ingresso acqua • Controllare se il rubinetto di carico dell'accua è chiuso, è sospesa l'erogazione dell'accua o la valvola/la tubazione dell'accua è congelata od ostruita da corpi estranei. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
CA	Controllo comunazione PCB • Comunicazione anomala tra la PCB principale ed la PCB secondaria. • Se il problema persistsente, contattare il Centro assistenza autorizzato Samsung.
HC	Controllo eccessiva temperature di riscaldamento • Controllo funzionale. A lavastoviglie vuota,aggiungere detersivo e impostare un programma. Se il problema persistsente, recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un Centro di assistenza autorizzato Samsung.
tC	Controllo termistore • Il sensore della temperature è guasto (cortocircuito o interrotto). Se il problema persistsente, contattare il Centro assistenza autorizzato Samsung.
EC	Controllare pompa lavaggio • La pompa di lavaggio funzione in modo anomalo. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
PC	Controllo del motore di distribuzione • Funzionamento anomalo dell'assieme del motore di distribuzione o PCB principale. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
bC2	Controllo tasti • Tasto premuto per 30 secondi. • Verificare che nel tasto non vi sia acqua o sostanze estranee. • Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Qualora un codice informativo persistsa ad essere visualizzato, contattare un Centro di assistenza autorizzato Samsung.

I ricambi per gli utenti finali sono disponibili per un minimo di anni 10^* .

• Ricambi relativi: cerniere sportelli e guarnizioni, altre guarnizioni, bracci irrigatori, filtri di scarico, cestelli interni e periferiche in plastica come cestelli e coperchi.
  ** Ciò significà un minimo di 10 anni a partire alla data della vendita dell'ultima unità del modello sul mercato.

DOMANDEOCOMMENTI?

NAZIONE	CHIAMARE IL NUMERO	O VISITARE IL SITO WEB
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
GERMANY	06196 77 555 77	www.samsung.com/de/support
SWEDEN	0771 726 786	www.samsung.com/se/support
NORWAY	21629099	www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN	91 175 00 15	www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specialistyczna infolinia do obstugi zapytań dotyczących Telefonów komórkowych:801-672-678*(opłata wedlug taryfy operatora)[CE]801-172-678* lub [phone]*(opłata wedlug taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA	800-7267	www.samsung.com/ee/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support

Lavavajillas
