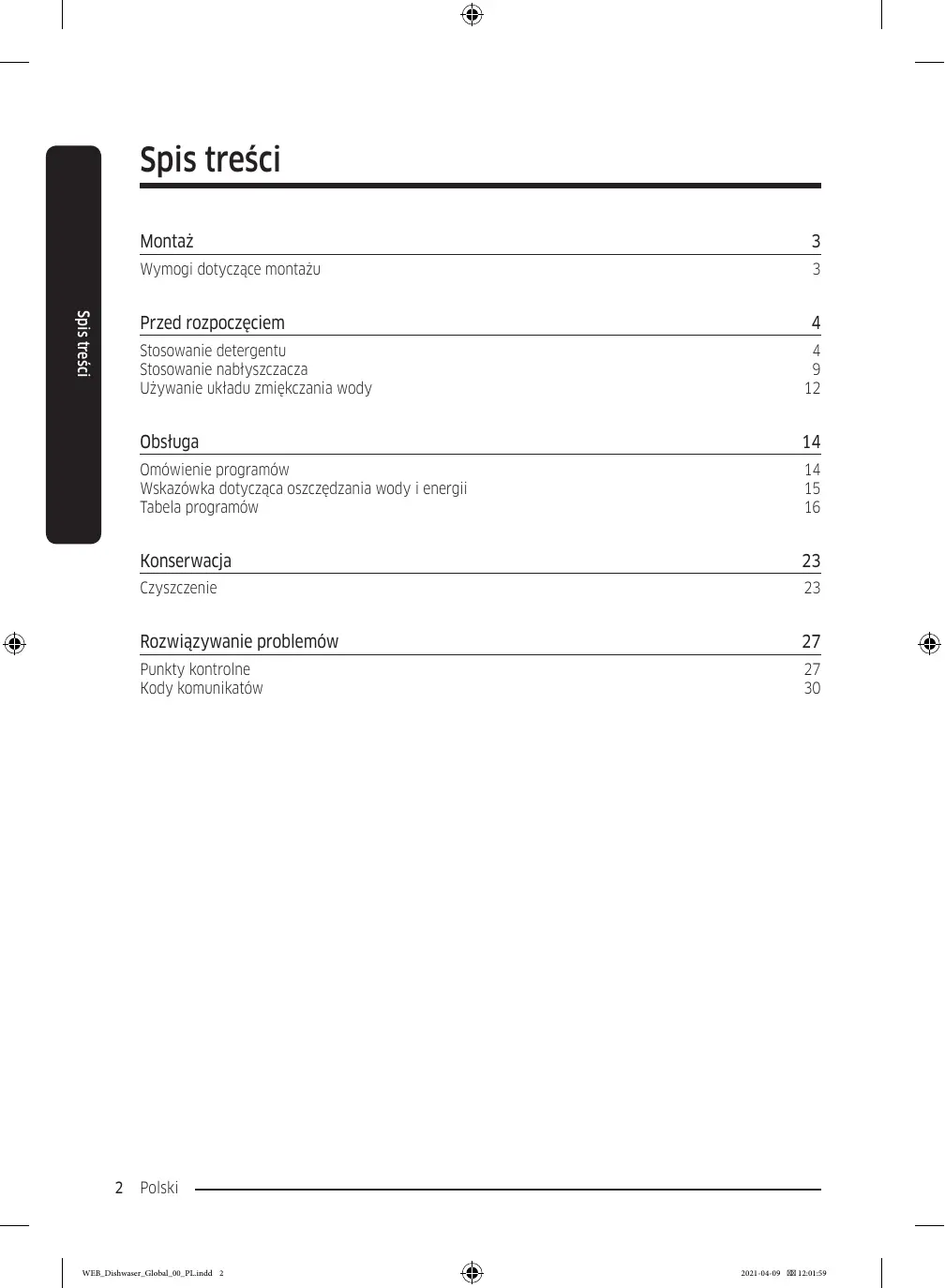

Zmywarka do naczyń Poradnik ekoprojektowania

Wymogi dotyczące montażu

Stosowanie detergentu Stosowanie nabłyszczacza Używanie układu zmiękczania wody

Omówienie programów Wskazówka dotycząca oszczędzania wody i energii Tabela programów

Rozwiązywanie problemów

Punkty kontrolne Kody komunikatów

Montaż Wymogi dotyczące montażu Aby zapobiec ryzyku pożaru, porażenia prądem elektrycznym lub obrażeń ciała, wszystkie prace związane z przewodami i uziemieniem muszą zostać wykonane przez wykwalifikowanego technika.

Nie używać przedłużacza. Należy korzystać wyłącznie z przewodu zasilającego dołączonego do zmywarki do naczyń. Po zakończeniu montażu należy się upewnić, że wtyczka zasilania nie jest wygięta ani uszkodzona.

OSTRZEŻENIE Przewodu uziemiającego nie należy łączyć z plastikowym przewodem sanitarnym, rurami gazowymi lub rurami z gorącą wodą. Nieprawidłowe podłączenie uziemienia grozi porażeniem prądem. Nie wolno modyfikować wtyczki zasilania dołączonej do zmywarki. Jeżeli wtyczka nie pasuje do gniazdka, należy zlecić zamontowanie odpowiedniego gniazdka elektrykowi.

Wąż doprowadzający wodę musi wytrzymywać ciśnienie wody w zakresie od 0,04 do 1 MPa. Temperatura wody musi być niższa niż 60 °C. Kran musi być wyposażony w zawór odcinający z gwintem męskim 3/4".

Aby zmniejszyć ryzyko wystąpienia przecieków:

W celu zapewnienia trwałego uziemienia zmywarka musi być odpowiednio uziemiona do uziemionego metalu lub stałego układu przewodów. Przewód uziemienia należy prowadzić wraz z przewodami obwodów, a następnie podłączyć do złącza uziemienia zmywarki.

OSTRZEŻENIE Uziemienie

Upewnić się, że krany są łatwo dostępne. Zakręcać kran, gdy zmywarka do naczyń nie jest używana. Regularnie sprawdzać wszystkie złączki węży wodnych pod kątem przecieków. Aby zatrzymać dowolny przeciek, uszczelnić przyłącze dopływu wody za pomocą taśmy teflonowej lub środka uszczelniającego.

Zabezpieczenie przed niekontrolowanym wypływem wody (Aqua Stop) Aqua Stop to element elektryczny, którego celem jest zapobieganiem wypływom wody. Element Aqua Stop jest podłączany do węża doprowadzającego wodę i automatycznie zatrzymuje przepływ w przypadku uszkodzenia węża. PRZESTROGA • •

Należy zachować ostrożność przy obsłudze zabezpieczenia przed niekontrolowanym wypływem wody. Węża doprowadzającego wodę, który jest podłączony do zabezpieczenia, nie należy skręcać ani załamywać. W przypadku uszkodzenia zabezpieczenia przed niekontrolowanym wypływem wody należy natychmiast zakręcić krany i odłączyć wtyczkę zasilania. Następnie należy skontaktować się z centrum obsługi klienta firmy Samsung lub wykwalifikowanym technikiem.

Za pomocą nóżki poziomującej należy wypoziomować zmywarkę. Po zakończeniu poziomowania należy sprawdzić, czy drzwi otwierają się i zamykają prawidłowo. Polski

Osobny obwód rozgałęzieniowy 220-240 V~, 50 Hz przeznaczony wyłącznie dla zmywarki. Gniazdko zasilające o natężeniu do 16 A (maksymalne natężenie prądu w tej zmywarce wynosi 11 A)

Przed rozpoczęciem Istnieją dwa rodzaje dozownika. W instrukcji podano informacje dotyczące dozownika odpowiedniego dla danej zmywarki.

Typ A Typ B Stosowanie detergentu Zbiornik na detergent Wszystkie programy zmywania wymagają umieszczenia detergentu w zbiorniku. Aby uzyskać maksymalną skuteczność, należy dodać ilość detergentu zgodną z zaleceniami. OSTRZEŻENIE •

Nie wolno umieszczać detergentu do zmywarek w jamie ustnej. Należy unikać wdychania oparów detergentu. Detergent do zmywarek zawiera drażniące i żrące substancje chemiczne, które są zagrożeniem dla układu oddechowego. Jeżeli detergent do zmywarek został spożyty lub jego opary dostały się do układu oddechowego, należy natychmiast skontaktować się z lekarzem. Detergent do zmywarek należy przechowywać w miejscu niedostępnym dla dzieci. PRZESTROGA

Należy korzystać wyłącznie z detergentów do zmywarek. Inne typy detergentów wytwarzają zbyt dużo piany, co może prowadzić do obniżenia efektywności lub nieprawidłowego działania zmywarki. Zbyt duża ilość detergentu może powodować niedokładne zmywanie naczyń. W przypadku naczyń o normalnym stopniu zabrudzenia zalecamy stosowanie 20–25 g detergentu, jednak ilość ta może różnić się w zależności od producenta detergentu, prosimy zatem o stosowanie się do zaleceń producenta. Do modeli DW5******** zalecamy stosowanie 15–20 g detergentu.

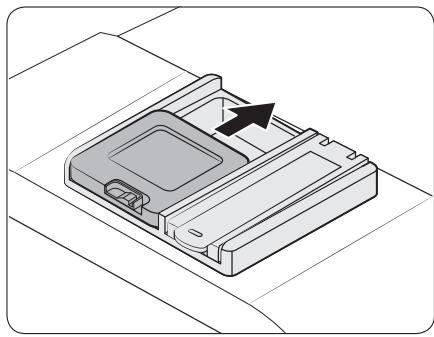

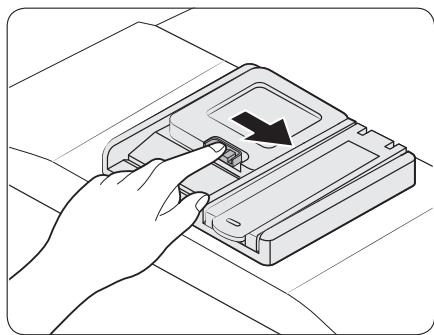

Napełnianie dozownika detergentem – Typ A 1. Otwórz pokrywkę dozownika detergentu, popychając zaczep w prawo. UWAGA Klapka pozostaje otwarta po zakończeniu programu zmywania.

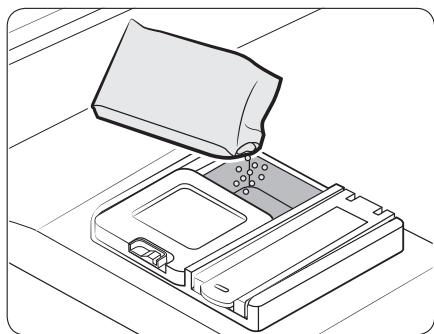

2. Dodaj do zbiornika na detergent ilość zalecaną do głównego zmywania.

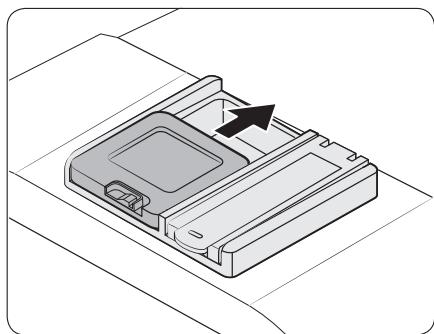

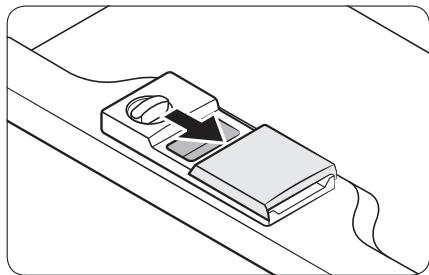

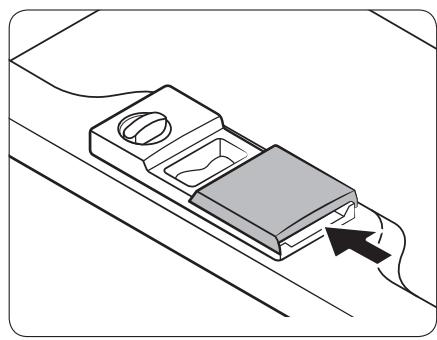

3. Zamknij pokrywkę, przesuwając ją w górę.

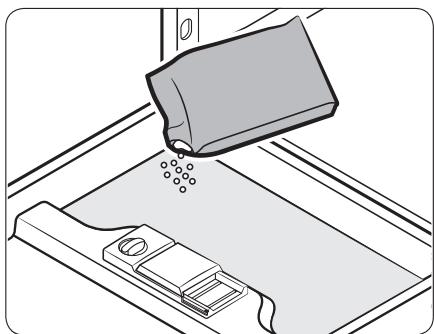

Przed rozpoczęciem 4. Jeśli naczynia są mocno zabrudzone, należy nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania. UWAGA Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego.

W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu.

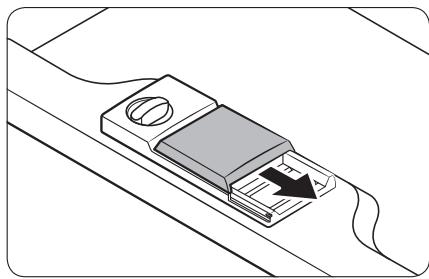

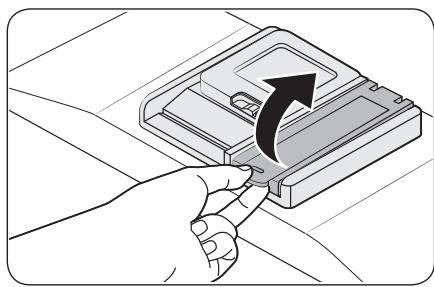

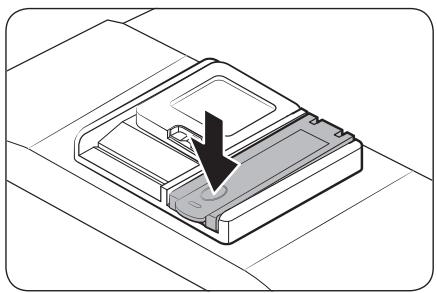

– Typ B 1. Otwórz klapkę dozownika detergentu poprzez pchnięcie uchwytu odblokowującego. UWAGA Klapka jest zawsze otwarta po zakończeniu programu zmywania.

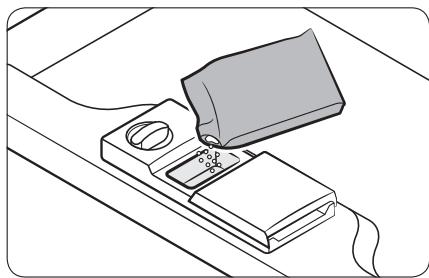

2. Dodaj do zbiornika na detergent ilość zalecaną do głównego zmywania.

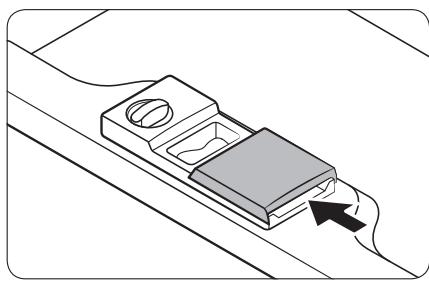

3. Zamknij klapkę — przesuń ją w lewo i następnie naciśnij. UWAGA Nie ma oddzielnego przycisku do stosowania detergentu w tabletkach.

Przed rozpoczęciem 4. Jeśli naczynia są mocno zabrudzone, należy nalać niewielką ilość detergentu na drzwiczki, aby uzyskać lepsze efekty zmywania. UWAGA Dodatkowy detergent zostanie aktywowany podczas procesu zmywania wstępnego.

W czasie zmywania pokrywa otworzy się automatycznie, co pozwoli na dozowanie detergentu.

Stosowanie nabłyszczacza Zbiornik na nabłyszczacz Nabłyszczacz poprawia efektywność suszenia zmywarki. Gdy na panelu sterowania zaświeci się wskaźnik Uzupełnianie nabłyszczacza, należy uzupełnić nabłyszczacz. Należy stosować wyłącznie nabłyszczacz w płynie. Użycie nabłyszczacza w proszku grozi zablokowaniem otworu zbiornika i awarią zmywarki. PRZESTROGA • •

Nie należy dodawać żadnych detergentów do zbiornika nabłyszczacza. Nie należy przepełniać zbiornika. Nadmierna ilość nabłyszczacza może wypłynąć podczas wykonywania programu.

Napełnianie zbiornika nabłyszczacza Przed rozpoczęciem

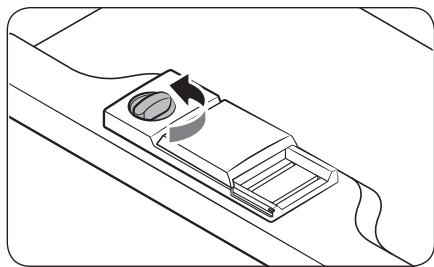

– Typ A 1. Odkręć korek zbiornika nabłyszczacza. UWAGA Dodanie nabłyszczacza do detergentu w tabletkach poprawia skuteczność suszenia.

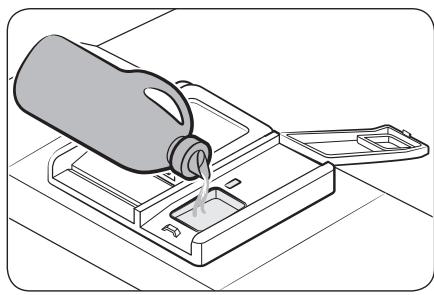

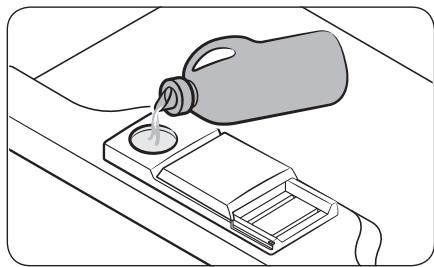

2. Napełnij zbiornik nabłyszczacza. PRZESTROGA Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania.

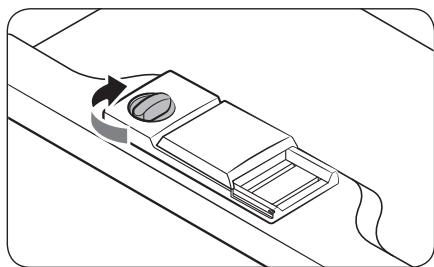

Przed rozpoczęciem 3. Zakręć korek zbiornika nabłyszczacza.

Ustawienia nabłyszczacza Przed rozpoczęciem

Można zmienić ilość nabłyszczacza stosowanego podczas cyklu. Przyciski służące do wprowadzania trybu ustawień mogą się różnić w zależności od modelu. Należy sprawdzić przyciski w danym modelu. • • • 1. 2.

DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automatyczny), B (Dezynfekcja) DW5*R405*BB / DW5*R404*BB: A (Zwykły), B (Dezynfekcja) DW5*R40**F*: A (Program) B (Nabłyszczacz) Naciśnij i przytrzymaj przycisk A przez pięć sekund. Naciśnij przycisk B, aby wybrać menu ustawień poziomu nabłyszczacza. - Na wyświetlaczu pojawi się bieżące ustawienie. (Ustawienie domyślne: „d4”). 3. Naciśnij przycisk A, aby zmienić ustawienie. - Można wybrać ustawienie od d1 do d5 (minimum–maksimum). 4. Poczekaj 5 sekund, aby zapisać ustawienie. • • 1. 2.

DW6*M5***BB / DW60M5070IB: A (Ekspresowy) Modele DW6*M5***F*/S*/U*: A (Program) Naciśnij i przytrzymaj przycisk A przez pięć sekund. Naciśnij przycisk Opóźniony start, aby wprowadzić tryb ustawiania nabłyszczacza. - Na wyświetlaczu pojawi się bieżące ustawienie. 3. Naciśnij przycisk A, aby wybrać żądaną ilość nabłyszczacza. - Można wybrać ustawienie od d1 do d5 (minimum–maksimum). 4. Poczekaj 5 sekund, aby zapisać ustawienie.

– Typ B 1. Odkręć korek zbiornika nabłyszczacza, obracając go w kierunku przeciwnym do ruchu wskazówek zegara. UWAGA Dodanie nabłyszczacza do detergentu w tabletkach poprawia skuteczność suszenia.

2. Napełnij zbiornik nabłyszczacza. Przed rozpoczęciem

UWAGA Podczas napełniania zbiornika nabłyszczacza należy patrzeć przez okienko podglądu. PRZESTROGA Nie należy napełniać zbiornika powyżej wskaźnika poziomu napełnienia. Nadmiar nabłyszczacza może rozlać się podczas programu zmywania. 3. Ustaw pokrętło poziomu nabłyszczacza w położeniu od 1 do 6. - Im wyższa liczba, tym więcej nabłyszczacza zużywa zmywarka. - Aby zwiększyć skuteczność suszenia, wybierz wyższy poziom. - Jeśli na naczyniach występują odbarwienia, ustaw niższy poziom. - Jeśli nie możesz łatwo obrócić pokrętła nabłyszczacza, spróbuj to zrobić monetą. 4. Zamknij korek zbiornika nabłyszczacza, obracając go w kierunku ruchu wskazówek zegara.

Przed rozpoczęciem Używanie układu zmiękczania wody Zbiornik soli

Układ zmiękczania wody służy do usuwania z wody minerałów, które mogłyby mieć szkodliwy lub niekorzystny wpływ na działanie urządzenia. Zalecane jest użycie miękkiej wody w celu uzyskania lepszych wyników. Twarda woda zawiera nieczystości, które mogą źle wpływać na skuteczność zmywania. Zmiękczanie wody jest niezbędne, jeżeli twardość doprowadzanej wody przekracza 1,0 mmol/l (6°d — skala niemiecka). • Aby zmiękczyć wodę, konieczne będzie użycie soli do zmywarek i ustawienie poziomu twardości doprowadzanej wody. Aby uzyskać więcej informacji na temat poziomu twardości wody w miejscu użytkowania, należy skontaktować się z lokalnym zakładem wodociągów. • Jeżeli poziom twardości doprowadzanej wody jest niestabilny, w zmywarce należy ustawić najwyższą wartość. Na przykład jeśli twardość wody wynosi od 6,7 mmol/l do 9,0 mmol/l, należy ustawić w zmywarce wartość 9,0 mmol/l. • Domyślne ustawienie poziomu twardości wody w zmywarce to 3 (2,1–3,0 mmol/l). Jeżeli odpowiada ono poziomowi twardości wody w miejscu użytkowania, nie ma potrzeby wprowadzania zmian. UWAGA • •

Regulację należy wykonać zgodnie z poniższą tabelą (lub instrukcją obsługi). Ustawienie fabryczne: H3 Twardość wody

Zużycie soli (gramy/cykl)

Częstotliwość uzupełniania (cykle/1 kg)

Ustawienie twardości wody

1 dH (skala niemiecka) = 0,178 mmol/l 1 Clark (skala brytyjska) = 0,143 mmol/l 1 fH (skala francuska) = 0,1 mmol/l Informacje o twardości wody w sieci można uzyskać w miejscowym zakładzie wodociągowym.

UWAGA Jak odbywa się regeneracja układu zmiękczania wody (ustawienie: program Ekologiczny i poziom H3) • Trwa około 2 minut, gdy rozpoczyna się suszenie i zużywa 2 l wody oraz 0,0002 kWh energii • Regeneracja odbywa się co 5 cykli

Ustawianie poziomu układu zmiękczania Zmywarka umożliwia dostosowanie zużycia soli do twardości używanej wody. Aby zoptymalizować i dostosować zużycie soli, należy wykonać następujące czynności: Przyciski służące do wprowadzania trybu ustawień mogą się różnić w zależności od modelu. Należy sprawdzić przyciski w danym modelu. DW6*R70**** / DW5*R407*BB / DW5*R406*BB: A (Automatyczny) DW5*R405*BB / DW5*R404*BB: A (Zwykły) Naciśnij i przytrzymaj przycisk A przez pięć sekund. Naciśnij przycisk Opóźniony start, aby wybrać menu ustawienia poziomu twardości wody. - Na wyświetlaczu pojawi się bieżące ustawienie. 3. Naciśnij przycisk A, aby zmienić ustawienie. - Można wybrać ustawienie od H1 do H6 (miękka — twarda). 4. Poczekaj 5 sekund, aby zapisać ustawienie.

DW6*M6***BB / DW60M6070IB: A (Zmywanie wstępne) DW6*M5***BB / DW60M5070IB: A (Ekspresowy) Modele DW6*M****F*/S*/U*: A (Program) Naciśnij przycisk A i przytrzymaj go przez pięć sekund, aby wybrać menu ustawienia poziomu twardości wody. - Na wyświetlaczu pojawi się bieżące ustawienie. 2. Naciśnij przycisk A, aby zmienić ustawienie. - Można wybrać ustawienie od H1 do H6 (miękka — twarda). 3. Poczekaj 5 sekund, aby zapisać ustawienie.

Obsługa Omówienie programów Ekologiczny *

Ten program redukuje zużycie energii i wody, przez co jest odpowiedni dla normalnie zabrudzonych przedmiotów.

Automatyczny / Zmywanie automatyczne

Ten program wykrywa poziom zabrudzenia i automatycznie rozpoczyna optymalny program, który jest odpowiedni dla wszystkich poziomów zabrudzonych przedmiotów.

Do normalnie zabrudzonych naczyń, takich jak garnki, talerze, szklanki, niezbyt brudne patelnie.

Wybierz ten program w przypadku bardzo zabrudzonych przedmiotów.

Wybierz ten program w przypadku lekko zabrudzonych, delikatnych przedmiotów, takich jak szklanki.

Szybki / Szybkie zmywanie Zmywanie wstępne

Normalnie zabrudzone naczynia codziennego użytku, krótki czas trwania. Wybierz ten program, aby szybko umyć lekko zabrudzone przedmioty. Płukanie w zimnej wodzie w celu usunięcia zabrudzeń przed rozpoczęciem innego programu.

Wybierz ten program, aby mycie było bardziej płynne i ciche. Program ten powoduje nieco wolniejsze mycie, ale wytwarza o 2 decybele mniej hałasu niż program Ekologiczny.

Samoczynne czyszczenie

Wybierz ten program, aby wyczyścić wnętrze zmywarki. Upewnij się, że zmywarka jest pusta.

Wybrany program może różnić się w zależności od modelu. * Wartości dla programu Ekologiczny zostały uzyskane zgodnie z normą EN 60436:2020 dotyczącą wykonywania testów. Wartości podane dla innych programów są jedynie orientacyjne.

Wskazówka dotycząca oszczędzania wody i energii •

Program Ekologiczny jest odpowiedni do czyszczenia normalnie zabrudzonych naczyń i do tego zastosowania jest najbardziej efektywnym programem pod względem łącznego zużycia energii i wody; ponadto służy do oceny zgodności z przepisami UE dotyczącymi ekoprojektowania (ROZPORZĄDZENIE KOMISJI (UE) 2019/2022). Ręczne wstępne płukanie naczyń prowadzi do zwiększonego zużycia wody i energii i nie jest zalecane. Przed załadowaniem naczyń do zmywarki należy za pomocą noża lub innych sztućców usunąć jedynie większe resztki jedzenia. Doprowadzana woda może mieć do 60 °C — podłączenie gorącej wody do zmywarki umożliwia ograniczenie zużycia energii. O ile to możliwe, lepiej jest wypełnić cały kosz, ale bez przeładowywania. Aby oszczędzić wodę i energię, należy korzystać z programu Ekologiczny. Program Ekologiczny jest najbardziej wydajnym programem zmywania normalnie zabrudzonych naczyń. Należy stosować właściwą ilość detergentu i nabłyszczacza, zgodnie z wytycznymi producenta. Zmywarka do naczyń zużywa mniej wody w porównaniu do zmywania ręcznego. Informacje na temat przepisów dotyczących ekoprojektu można znaleźć na stronie www.samsung.com/support

Aby uzyskać dostęp do rejestracji modelu w bazie EPREL: Obsługa

1. Przejdź na stronę https://eprel.ec.europa.eu. 2. Pobierz identyfikator modelu z etykiety efektywności energetycznej produktu i wpisz go w polu wyszukiwania. 3. Zostaną wyświetlone informacje dotyczące efektywności energetycznej modelu. * Informacje o produkcie można uzyskać bezpośrednio na stronie https://eprel.ec.europa.eu/qr/###### (nr rejestracyjny) Numer rejestracyjny znajduje się na etykiecie znamionowej na produkcie.

Ilość resztek jedzenia

Zmywanie wstępne (45 °C)  Zmywanie zasadnicze (55 °C– 65 °C)  Płukanie  Gorące płukanie (50 °C–70 °C)  Suszenie  Koniec

Zmywanie wstępne  Zmywanie zasadnicze (50 °C)  Płukanie  Gorące płukanie (48 °C)  Suszenie  Koniec

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (65 °C)  Płukanie  Gorące płukanie (58 °C)  Suszenie  Koniec

Zużycie energii (kWh)

Ilość resztek jedzenia

Zmywanie wstępne (40 °C)  Zmywanie zasadnicze (50 °C)  Płukanie  Gorące płukanie (50 °C)  Suszenie  Koniec

Zmywanie zasadnicze (60 °C)  Płukanie  Gorące płukanie (55 °C)  Suszenie  Koniec

Zmywanie wstępne  Koniec

Zużycie energii (kWh)

** Samoczynne czyszczenie

Ilość resztek jedzenia

Zmywanie wstępne (35 °C)  Zmywanie zasadnicze (60 °C)  Płukanie  Gorące płukanie (55 °C)  Suszenie  Koniec

Zmywanie wstępne  Zmywanie zasadnicze (70 °C)  Płukanie  Gorące płukanie (70 °C)  Suszenie  Koniec

Zużycie energii (kWh)

* Zmywanie wstępne: Ten program nie aktywuje funkcji Automatyczne drzwiczki ani procesu suszenia. Ciągłe korzystanie z programu Zmywanie wstępne przez długi czas nie jest zalecane. Może to spowodować zmniejszenie skuteczności zmiękczacza wody. ** Samoczynne czyszczenie: Tylko dla modeli DW6*R707*/DW6*R705* UWAGA Obsługa

Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku.

Ilość resztek jedzenia

Od bardzo małej do dużej

Zmywanie wstępne (45 °C)  Zmywanie zasadnicze (45 °C– 55 °C)  Płukanie  Gorące płukanie (65 °C)  Suszenie  Koniec

Zmywanie zasadnicze (50 °C)  Płukanie  Gorące płukanie (50 °C)  Suszenie  Koniec

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (60 °C)  Płukanie  Płukanie  Gorące płukanie (70 °C)  Suszenie  Koniec

Zużycie energii (kWh)

Ilość resztek jedzenia

Zmywanie wstępne  Zmywanie zasadnicze (40 °C)  Płukanie  Gorące płukanie (60 °C)  Suszenie  Koniec

Zmywanie wstępne (40 °C)  Zmywanie zasadnicze (45 °C)  Gorące płukanie (60 °C)  Suszenie  Koniec

Zmywanie zasadnicze (35 °C)  Płukanie (35 °C)

Zużycie energii (kWh)

Ilość resztek jedzenia

Zmywanie wstępne (45 °C)  Zmywanie zasadnicze (55 °C)  Płukanie  Gorące płukanie (65 °C)  Suszenie  Koniec

Zmywanie zasadnicze (45 °C)  Płukanie  Gorące płukanie (60 °C)  Suszenie  Koniec

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (60 °C)  Płukanie  Płukanie  Gorące płukanie (70 °C)  Suszenie  Koniec

Zużycie energii (kWh)

Ilość resztek jedzenia

Zmywanie wstępne  Zmywanie zasadnicze (40 °C)  Płukanie  Gorące płukanie (60 °C)  Suszenie  Koniec

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (60 °C)  Gorące płukanie (60 °C)  Suszenie  Koniec

Zmywanie zasadnicze (35 °C)  Płukanie (35 °C)

Zużycie energii (kWh)

UWAGA Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku.

Ilość resztek jedzenia

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (60 °C)  Płukanie  Płukanie  Gorące płukanie (70 °C)  Suszenie  Koniec

Zmywanie wstępne (45 °C)  Zmywanie zasadnicze (55 °C)  Płukanie  Gorące płukanie (65 °C)  Suszenie  Koniec

Zmywanie zasadnicze (45 °C)  Płukanie  Gorące płukanie (65 °C)  Suszenie  Koniec

Zużycie energii (kWh)

Ilość resztek jedzenia

Zmywanie wstępne  Zmywanie zasadnicze (40 °C)  Płukanie  Gorące płukanie (60 °C)  Suszenie  Koniec

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (60 °C)  Gorące płukanie (60 °C)  Suszenie  Koniec

Zużycie energii (kWh)

** Delikatny: Tylko modele DW6*M505***/DW60M5070IB UWAGA Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku.

Zmywanie automatyczne

Ilość resztek jedzenia

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (60 °C)  Płukanie  Płukanie  Gorące płukanie (70 °C)  Suszenie  Koniec

Zmywanie wstępne (45 °C)  Zmywanie zasadnicze (45– 55 °C)  Płukanie  Gorące płukanie (65 °C)  Suszenie  Koniec

Zmywanie wstępne  Zmywanie zasadnicze (50 °C)  Gorące płukanie (55 °C)  Suszenie  Koniec

Ilość resztek jedzenia

Zmywanie wstępne (50 °C)  Zmywanie zasadnicze (60 °C)  Gorące płukanie (60 °C)  Suszenie  Koniec

Zmywanie wstępne  Koniec

Zmywanie wstępne  Zmywanie zasadnicze (40 °C)  Płukanie  Gorące płukanie (60 °C)  Suszenie  Koniec

Zużycie energii (kWh)

Zużycie energii (kWh)

Ilość resztek jedzenia

Zmywanie zasadnicze (45 °C)  Gorące płukanie (50 °C)  Gorące płukanie (55 °C)  Koniec

Zużycie energii (kWh)

** Szybkie zmywanie: Tylko modele DW6*M6031**/DW6*M605***/DW60M6070IB Nie zaleca się ciągłego używania programu Szybkie zmywanie przez dłuższy czas. Może to spowodować zmniejszenie skuteczności zmiękczacza wody. UWAGA Zużycie prądu i czas wykonywania programu zależą od temperatury wody i/lub załadunku. Obsługa 22

Konserwacja Czyszczenie Utrzymywanie zmywarki w czystości poprawia jej efektywność, ogranicza niepotrzebne naprawy oraz zwiększa jej trwałość.

Powierzchnie zewnętrzne Plamy na powierzchni zmywarki do naczyń najlepiej jest czyścić na bieżąco. Weź miękką, wilgotną szmatkę i delikatnie oczyść panel sterowania z plam i kurzu. PRZESTROGA •

Nie używaj benzyny, wosku, rozpuszczalników, chlorowych wybielaczy, alkoholu ani innych substancji chemicznych. Substancje te mogą odbarwić powierzchnię zmywarki i doprowadzić o powstania plam. Zmywarka zawiera części elektryczne. Nie należy pryskać wodą bezpośrednio na zmywarkę. Należy chronić podzespoły elektryczne przed wodą. W przypadku panelu drzwiczek ze stali nierdzewnej należy użyć środka do czyszczenia stali nierdzewnej do sprzętu AGD i czystej, miękkiej szmatki.

Powierzchnie wewnętrzne Wnętrze zmywarki należy czyścić regularnie w celu usunięcia brudu lub resztek jedzenia. Wnętrze zmywarki i wewnętrzną część drzwiczek należy przetrzeć wilgotną szmatką do naczyń. PRZESTROGA • •

Nie należy zdejmować przedniej uszczelki (długiej gumowej uszczelki otaczającej otwór zmywarki). Uszczelka zapewnia uszczelnienie wnętrza zmywarki. Do usunięcia kamienia lub osadów tłuszczu z wnętrza zmywarki należy użyć wilgotnej szmatki. Alternatywnie można dodać detergentu, a następnie uruchomić pusty program z najwyższą temperaturą płukania. Konserwacja

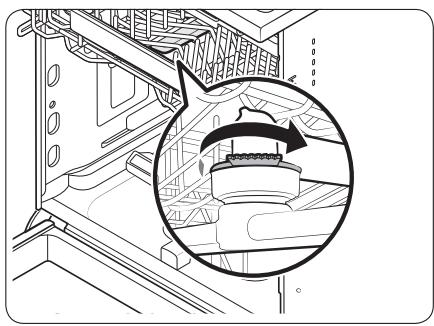

Konserwacja Dysze Aby zapobiec zatkaniu dyszy lub jeśli dysze zostały zatkane, należy wyjąć i wyczyścić każdą dyszę. Podczas demontażu dysz należy zachować ostrożność, aby ich nie uszkodzić. Górna dysza 1. Otwórz drzwiczki, a następnie wysuń górny kosz, aby odsłonić górną dyszę. 2. Odkręć i wyjmij nakrętkę, a następnie wyjmij dyszę. 3. Odetkaj i wyczyść dyszę. 4. Włóż ponownie dyszę, a następnie dokręć ręką nakrętkę. 5. Obróć ręką dyszę, aby sprawdzić, czy jest prawidłowo zamocowana.

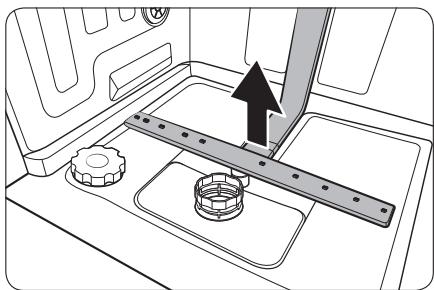

Dolna dysza 1. Otwórz drzwiczki, a następnie wysuń dolny kosz. Dolna dysza jest widoczna na dole. 2. Odetkaj i wyczyść dyszę. 3. Ponownie włóż dyszę. 4. Obróć ręką dyszę, aby sprawdzić, czy jest prawidłowo zamocowana. Konserwacja

UWAGA Zależnie od modelu, prawdziwe części mogą wyglądać inaczej niż na rysunkach.

Czyszczenie wewnętrzne Zalecamy comiesięczne wykonywanie czyszczenia wewnętrznego. Można w tym celu wybrać program Samoczynne czyszczenie (jeżeli jest dostępny) lub Intensywny, bez ładowania naczyń. W przypadku niektórych modeli z funkcją powiadamiania kontrolka LED może migać po 20–22 cyklach. Jeżeli woda z wodociągu jest twarda, można zapobiegać odkładaniu się kamienia w zmywarce, dodając kwasek cytrynowy do detergentu w zmywarce.

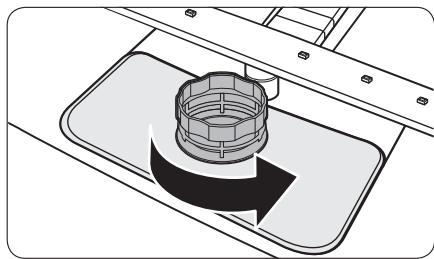

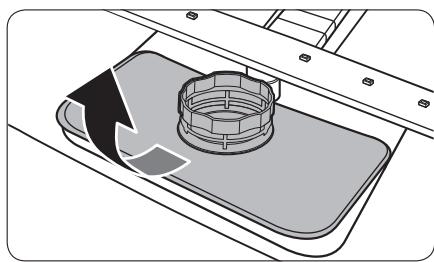

Filtr Czyszczenie filtra najlepiej wykonywać co miesiąc. 1. Otwórz drzwiczki i wyjmij najpierw dolny kosz. 2. Obróć uchwyt filtra w lewo, aby odblokować filtr dużych cząsteczek.

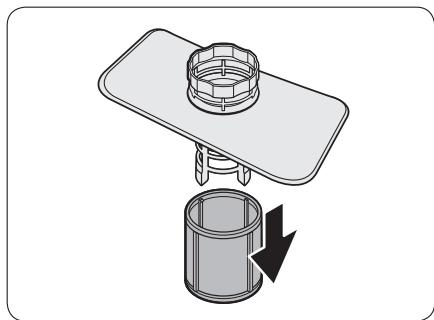

3. Wyjmij filtr dużych cząsteczek, a następnie wyjmij znajdujący się pod spodem cylindryczny mikrofiltr.

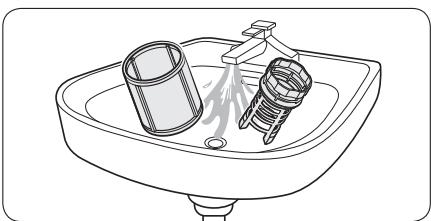

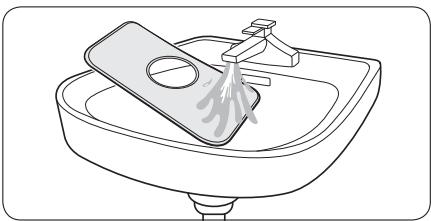

Konserwacja 4. Usuń brud i nieczystości z mikrofiltra i filtra dużych cząsteczek. 5. Spłucz je pod bieżącą wodą, a następnie wysusz.

6. Włóż ponownie filtr, a następnie filtr dużych cząsteczek. 7. Obróć uchwyt filtra w prawo, aby zablokować. UWAGA Zależnie od modelu, prawdziwe części mogą wyglądać inaczej niż na rysunkach.

PRZESTROGA Sprawdź, czy filtr dużych cząsteczek jest dobrze zamknięty. Luźna pokrywa może zredukować skuteczność filtra.

Rozwiązywanie problemów Punkty kontrolne W przypadku wystąpienia problemu ze zmywarką należy najpierw sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności. Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung, nie będą objęte gwarancją. Objaw

Drzwiczki nie są całkowicie zamknięte.

• Zmywarka nie rozpoczyna pracy.

Przewód zasilający nie jest podłączony. Woda nie jest doprowadzana. Panel sterowania jest zablokowany.

Pozostała woda z poprzedniego programu.

Woda pozostała w zmywarce po zakończeniu programu.

Wąż odpływowy jest zgięty lub zatkany.

Podłącz przewód zasilający.

Upewnij się, że zawór dopływu wody jest otwarty.

Wyłącz funkcję Blokada sterowania.

Opróżnij zmywarkę, dodaj detergent i uruchom program Szybki. Dotyczy to tylko niektórych modeli.

Wyprostuj i udrożnij wąż.

Rozwiązywanie problemów

Zmywarka wydziela brzydki zapach.

Sprawdź, czy drzwiczki są zablokowane i całkowicie zamknięte. Sprawdź, czy górny kosz jest prawidłowo podłączony do dyszy. Sprawdź, czy górny kosz został prawidłowo złożony.

Rozwiązywanie problemów Objaw

Wybierz program dopasowany do poziomu zabrudzenia naczyń, zgodnie z wytycznymi zawartymi w niniejszej instrukcji.

Wyczyść filtry. Upewnij się, że filtry są prawidłowo dokręcone.

Użyj prawidłowej ilości detergentu dla danego załadunku.

Upewnij się, że ciśnienie wynosi od 0,04 do 1,0 MPa.

Oczyść i udrożnij dysze.

Naczynia zostały nieprawidłowo załadowane lub załadowano zbyt dużo naczyń.

Rozmieść naczynia tak, aby nie zakłócały działania dysz i/lub dozownika detergentu.

Sprawdź wskaźnik uzupełniania soli do zmywarek i uzupełnij ją.

Dodaj nabłyszczacz. Sprawdź ustawienia nabłyszczacza.

Przeładowanie może obniżyć skuteczność suszenia. Załaduj naczynia w zalecany sposób.

Opróżnij najpierw dolny, a następnie górny kosz. Pozwoli to uniknąć skapywania wody z górnego kosza na naczynia w dolnym koszu.

Wybierz opcję Sanitize (Dezynfekcja) lub użyj nabłyszczacza.

Wybrano nieprawidłowy program.

Filtry są zapchane lub nie są prawidłowo dokręcone.

Na naczyniach są resztki jedzenia.

Użyto niewystarczającej ilości detergentu. Ciśnienie wody jest zbyt niskie.

Woda jest zbyt twarda. W dozowniku nie ma nabłyszczacza lub użyto go zbyt mało.

Rozwiązywanie problemów

Załadowano zbyt wiele naczyń. Naczynia nie są wystarczająco suche.

Podczas rozładowywania szklanek i kubków woda wylewa się na inne naczynia. Użyto wielu tabletek z detergentem bez wybierania opcji Sanitize (Dezynfekcja).

Zmywarka jest zbyt hałaśliwa.

Zmywarka generuje dźwięk po otwarciu pokrywy dozownika i podczas pracy pompy odpływowej.

Jest to zjawisko normalne.

Zmywarka do naczyń jest ustawiona nierówno.

Wypoziomuj zmywarkę.

Dysze uderzają w naczynia, przez co słychać stuknięcia.

Uporządkuj naczynia.

Użyj programu z wyższą temperaturą.

Na naczyniach pozostaje żółty lub brązowy nalot.

Kawa i herbata powoduje zabrudzenia.

Wskaźniki nie zaczynają świecić.

Przewód zasilający nie jest podłączony.

Podłącz przewód zasilający.

Dysze nie obracają się swobodnie.

Dysze są zablokowane pozostałościami jedzenia.

Sprawdź wskaźnik uzupełniania soli oraz czy ustawienia układu zmiękczania odpowiadają twardości wody w miejscu użytkowania. Upewnij się, że korek zbiornika soli jest prawidłowo dokręcony.

Na naczyniach pozostaje biała powłoka.

Woda jest zbyt twarda. •

Na panelu sterowania widoczne są pęcherzyki powietrza i rysy.

Powietrze dostaje się pod folię ochronną, powodując powstawanie tych efektów.

Usuń folię ochronną z panelu sterowania. Rozwiązywanie problemów

Rozwiązywanie problemów Kody komunikatów Jeśli zmywarka nie działa, na wyświetlaczu może być widoczny kod informacyjny. Należy sprawdzić poniższą tabelę i spróbować wykonać sugerowane czynności. Kod

LC Kontrola wycieku • Zamknij zawór dopływu wody. Otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z monterem w sprawie naprawy. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.

4C Kontrola dopływu wody • Sprawdź, czy zawór dopływu wody nie jest zamknięty, dopływ wody nie jest zablokowany, albo czy zawór lub przewód doprowadzający wodę nie jest zamarznięty lub zatkany przez ciała obce. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.

AC Kontrola komunikacji z płytką drukowaną • Nieprawidłowa komunikacja między główną płytką drukowaną i pomocniczą płytką drukowaną. • Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.

HC Kontrola wysokiej temperatury grzania • Kontrola funkcji. Opróżnij zmywarkę, dodaj detergent i uruchom program. Jeśli problem nadal występuje, otwórz domową skrzynkę bezpieczników i wyłącz bezpiecznik zmywarki. Następnie skontaktuj się z centrum serwisowym firmy Samsung.

tC Kontrola termistora • Czujnik temperatury jest uszkodzony (zwarcie lub przerwa w obwodzie). Jeśli problem nadal występuje, skontaktuj się z autoryzowanym centrum serwisowym firmy Samsung.

EC Kontrola pompy zmywania • Nieprawidłowe działanie pompy zmywania. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.

PC Kontrola silnika dystrybutora • Nieprawidłowa praca zespołu silnika dystrybutora lub głównego PCB. Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.

Rozwiązywanie problemów 30

Czynność Kontrola przycisku • Przycisk naciśnięty przez 30 sekund. • Sprawdź, czy na części przycisków nie znajduje się woda lub substancje obce. • Jeśli problem nadal występuje, skontaktuj się z lokalnym centrum serwisowym firmy Samsung.

Jeśli dowolny kod informacyjny ciągle się pojawia na ekranie, skontaktuj się z lokalnym centrum serwisowym firmy Samsung. Części zamienne* dla użytkowników końcowych są dostępne przez co najmniej 10 lat**. * Odpowiednie części: zawiasy i uszczelki drzwi, inne uszczelki, ramiona natryskowe, filtry odpływowe, półki wewnętrzne i plastikowe urządzenia peryferyjne, takie jak kosze i pokrywy. ** Oznacza to co najmniej 10 lat od wprowadzenia przez Samsung ostatniego egzemplarza modelu do obrotu.

Rozwiązywanie problemów

[IM] 801-172-678* lub +48 22 607-93-33* Specjalistyczna infolinia do obsługi zapytań dotyczących telefonów komórkowych: 801-672-678* * (opłata według taryfy operatora)

http://www.samsung.com/pl/support/

[CE] 801-172-678* lub +48 22 607-93-33* * (opłata według taryfy operatora) HUNGARY

[IM] 801-172-678* lub +48 22 607-93-33* Specjalistyczna infolinia do obsługi zapytań dotyczących telefonów komórkowych: 801-672-678* * (opłata według taryfy operatora)

http://www.samsung.com/pl/support/

[CE] 801-172-678* lub +48 22 607-93-33* * (opłata według taryfy operatora) HUNGARY
