Termék típusa	Mosogatógép
Márka	Samsung
Modell	DW50R4040BB
Elektromos tápellátás	220-240 V~, 50 Hz, 16 A max
Víznyomás	0,04 - 1 MPa
Maximális vízhőmérséklet	60 °C
Kapacitás (teríték)	13 (becslés)
Méretek (Sz x Mé x Ma)	60 x 60 x 85 cm (becslés)
Nettó tömeg	45 kg (becslés)
Programok	ECO, Automatikus, Normál, Intenzív, Kímélő, Express, Gyors, Előmosás, Csendes, Öntisztító
Vízfogyasztás (ECO ciklus)	9,5 L
Elektromos fogyasztás (ECO ciklus)	0,780 kWh
ECO ciklus időtartama	220 perc
Speciális funkciók	Aqua Stop, állítható vízlágyító, mosogatószer és öblítőszer adagoló, állítható kosarak
Biztonság	Aqua Stop, vezérlőpanel zár, túlmelegedés elleni védelem
Karbantartás	Havi szűrőtisztítás, szórókarok tisztítása, öntisztító ciklus
Pótalkatrészek	10 évig elérhető (tömítések, zsanérok, szórókarok, szűrők, kosarak)
Javíthatóság	Javítás szakképzett technikus által ajánlott

Gyakran ismételt kérdések - DW50R4040BB SAMSUNG

Mit tegyek, ha a mosogatógép nem indul el?

Ellenőrizze, hogy az ajtó megfelelően be van-e csukva, a tápkábel csatlakoztatva van-e, és a vízcsap nyitva van-e. Ha a vezérlőpanel zárolva van, kapcsolja ki a Vezérlőpanel zár funkciót.

Miért marad nedves az edény a ciklus után?

Ennek oka lehet az öblítőszer hiánya vagy túl alacsony beállítása. Állítsa be az öblítőszer szintjét (d1-től d5-ig) a vezérlőpanel segítségével. Győződjön meg arról is, hogy nem tölti túl a készüléket.

Hogyan állítsam be az öblítőszer szintjét?

Tartsa lenyomva az A gombot 5 másodpercig, majd nyomja meg a B gombot a beállítási menü megnyitásához. A kijelzőn megjelenik az aktuális beállítás (pl. d4). Az A gombbal módosíthat d1 (minimum) és d5 (maximum) között. Várjon 5 másodpercet a mentéshez.

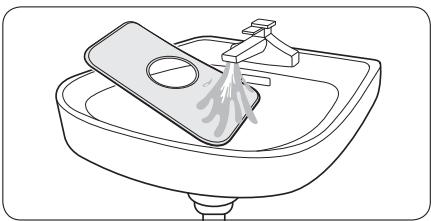

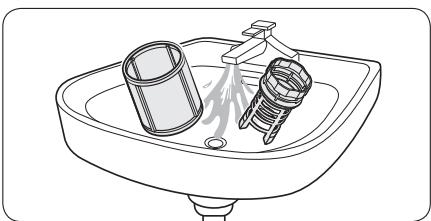

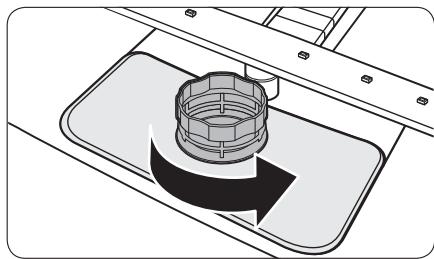

Hogyan tisztítsam a mosogatógép szűrőit?

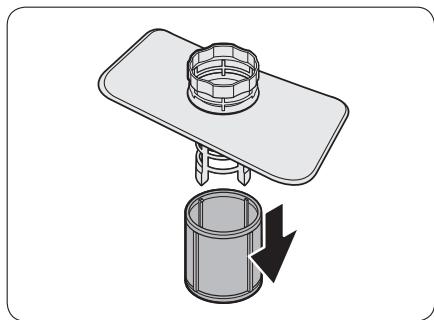

Távolítsa el az alsó kosarat, majd forgassa el a szűrő fogantyúját az óramutató járásával ellentétes irányba, hogy eltávolítsa az előszűrőt és a mikroszűrőt. Tisztítsa meg őket tiszta vízben, szárítsa meg, majd szerelje vissza az óramutató járásával megegyező irányba forgatva. Javasolt ezt havonta elvégezni.

Mit jelent a 4C hibakód?

A 4C kód vízellátási problémát jelez. Ellenőrizze, hogy a vízcsap nyitva van-e, a vízbevezetés nincs-e elzárva vagy fagyott, és a tömlő nincs-e eldugulva. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot egy Samsung szervizközponttal.

Hogyan használjam az ECO ciklust víz és áram megtakarításához?

Az ECO ciklus normál szennyezettségű edényekhez készült. Csökkenti a víz- és energiafogyasztást. A legjobb eredmény érdekében ne öblítse elő az edényeket, csak kaparja le a nagyobb maradékokat. Töltse meg a mosogatógépet anélkül, hogy túlterhelné.

Hogyan állítsam be a vízlágyítót a vízkeménység szerint?

Tartsa lenyomva az A gombot 5 másodpercig, majd nyomja meg a Késleltetett indítás gombot a beállítási menü megnyitásához. A kijelzőn alapértelmezetten H3 jelenik meg. Az A gombbal válthat H1 (lágy víz) és H6 (nagyon kemény víz) között. A használati útmutató táblázata alapján válassza ki a régiójának megfelelő beállítást.

Miért vannak fehér foltok az edényeken?

Ennek oka általában a túl kemény víz. Ellenőrizze a sótartály sószintjét és a vízlágyító beállítását. Győződjön meg arról, hogy a sótartály kupakja szorosan zárva van. Ha szükséges, állítsa be a keménységi szintet.

Hogyan tisztítsam a szórókarokat?

Óvatosan távolítsa el a szórókarokat (felső és alsó) az anyák kicsavarásával. Tisztítsa meg a nyílásokat tűvel vagy folyó víz alatt. Szerelje vissza, és ellenőrizze, hogy szabadon forognak-e.

Mit tegyek észlelt vízszivárgás (LC kód) esetén?

Azonnal zárja el a vízcsapot és kapcsolja ki a mosogatógép megszakítóját. Vegye fel a kapcsolatot egy szerelővel vagy a Samsung szervizközponttal. Ne próbálja saját maga megjavítani. Az Aqua Stop rendszer úgy lett kialakítva, hogy szivárgás esetén elzárja a vizet.

HASZNÁLATI ÚTMUTATÓ DW50R4040BB SAMSUNG

Környezettudatos tervezési utmutató

SAMSUNG

Tartalom

Beszerelés 3

Beépīési kōvetelmények 3

Első teendők 4

Mosogatoszer hasznalata 4

Öblitőszer használata 9

Vizlagyitó használata 12

Müveletek 14

Programok attekintese 14

Energia-ésviztakarekossagi tipp 15

Programtáblázat 16

Karbantartás 23

Tisztitás 23

Hibaelhárítás 27

Ellenórizenda pontok 27

Tajekoztató kódok 30

2 Magyar

A tuz, aramutes vagy szemelyi sérulés
kockazatának elkerülèse érdekében a bekôtest és
a födelèstCsak képsett szakember végesheti.

Tapellatas

A mosogatogép kapjon különallo 220-240 V~-os, 50 Hz-es taparamkört.
Maximum 16 A terhelhetõsëgucsatlakozáljzat (maximum 11 a mosogatógep szárá)

FIGYELMEZTETES

• Ne használjon hosszabbítót.
  Csak a mosogatogéphez mellekelt
  tápcsatlakozó használjía.
  A beszerelés után Ellenórizze, hogy a tapcsatlakozó nem hajlott vagy sértl-e meg.

Födelés

Az állandó foldelés érdekében a mosogatogépet foldelt fémszerkezethez vagy állandó foldeléshez kell megfeleloen csatlakoztatni. A foldelovezetek fusson a tapvezetekel mellett, majd csatlakozzon a mosogatogép foldelocsatlakozojához vagy -vezetéhéz.

FIGYELMEZTETES

• Ne csatlakoztassa a földelövezetak mǔanyag csōrendszerhez, gázvezetakhez vagy melegviz-vezetakhez. A nem megfeleloenbeköt ott földelövezetakek áramütest okozhatnak.
• Ne módosītsa a mosogatógép típcsatlakozóját. Ha a típcsatlakozó nem illik a fali aljatba, szereltessen fel megfelelo aljatot szakképzett villanyszerelóvel.

Vizellatas

A vizvezetek tapnyomásanak 0,04 és 1 MPa között kell lennie.
A viz hòmér séklete legyen 60 °C-nál alacsonyabb.
A vizcsapra 3 / 4 -os kulso menetuzarocsapot kell felszerelni.

A szivargasok kockazatanakCsokkentese:

A vizcsapok legyenek konnyen elerhetok.
Zárja el a vizcsapot, ha a mosogatógép nincs hasznalatan.
Ellenorizze rendszeresen a viztomi szerelvenyeit szivargas szempontjabol.
A szivargas megelozésehzetomitse a vizvezetek-csatlakozokat teflonszalaggal vagy tomitopasztával.

Aqua Stop

Az Aqua Stop egy elektramos részegység, amely a vizszivárgast hivatott megelózni. Az Aqua Stop a viztömló felszerelve automatikusan elzarja a vizet, ha a tolmo megserüne.

VIGYAZAT

• Kezelje az Aqua Stop egységet körültekintoen.
• Ne törje meg vagy csavarja meg az Aqua Stophoz csatlakozó viztömlôt. Ha az Aqua Stop károsodott, azonnal zárja el a vizcsapokat és húzza ki a típcsatlakozó t a fali aljztból. Ezután forduljon a helyi Samsung-ügyfélszolgálathoz vagy képzett szakemberhez.

Padlozat

• Allitsa vizszintbe a mosogatógépet az állitható lábaival.
  Ha asztiezes megtortent, ellenorizze, hogy az ajtaja megfeleloen nyilik es csukodik.

Első teendők

Kétféle adagolóval találkozhat a gépen. Nézze meg az utmutatóban, hogy a mosogatógépe melyikkel rendelkezik.

"A" típus

"B" típus

Mosogatoszer hasznalata

Mosogatoszer-rekesz

Mosogatószert minded mosogatógep-program esetében tölteni kell a mosogatószer-rekeszbe. A legjobberedmény érdekében az adott programhoz javasolt mennyiségő mosogatószert tölts be.

FIGYELMEZTETES

• Ne vegyen a szajaba mosogatoszert. Kerülje a mosogatoszergők beleegzesét. A mosogatógpbe való mosogatoszer olyan irritáló és maró hatású vegyi anyagokat tartalmaz, amelyek légzóservi problémákat okozhatnak. Amennyiben lenyeltera mosogatógpbe való mosogatószert vagy belelegezte a gozoket, azonnal forduljon orvoshoz.
• A mosogatogépbé való mosogatószert ygermektól távol tárolja.

VIGYAZAT

Kizarolag mosogatogepez valo mosogatzert hasznaljon. A tobbi mosogatzer-tipus tulzott mertekben habzik, ami csokkentheti a mosogatogepteljesitmnyet es a meghibasodasahoz gezethet.
- A mosogatógep esetleg nem mosogat el megfeleloen, ha nincs benne elég mosogatoszer. Normál mídon szennyezett mosatlanhoz 20-25 gramm a javasolt mennyiség; ez ugyanakkor a mosogatószertóf fuggöen altero lehet, kovesse ezert a gyártója ajánlasait.
- Az altalunk ajánlott mennyiség: 15-20 gramma DW5* tipusoknál.

4 Magyar

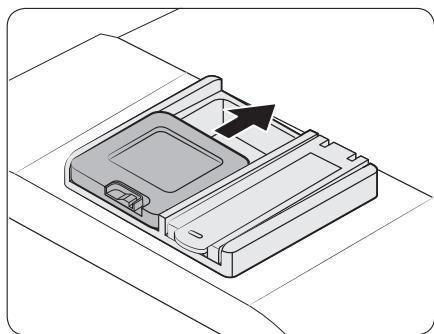

A mosogatoszer betoltese

-A"tipus

MEGJEGYZES

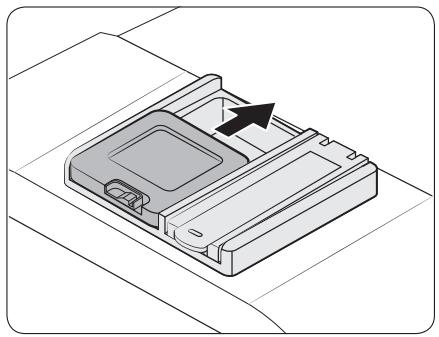

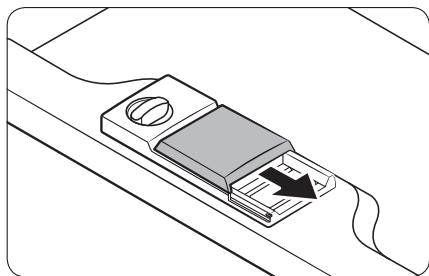

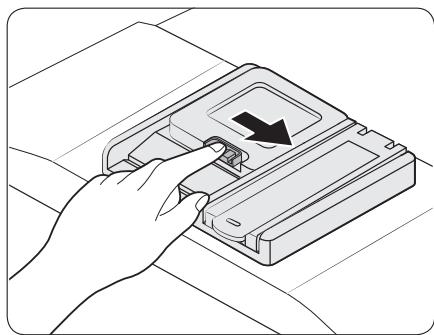

1. A mosogatoszer-adagoló reteszt jobbra eltolva nyissa ki a mosogatoszer-adagoló fedelét.
   A fedel nyitva marad a program végén.

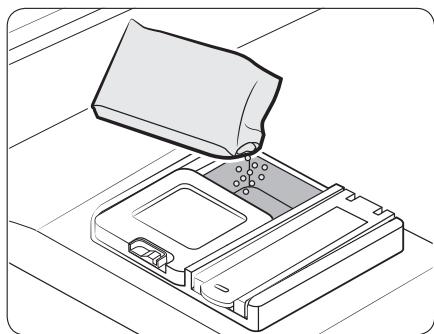

2. Tölte be az eloirt mennyiségǔ mosogatószert a fō mosogatószer-tartóba.

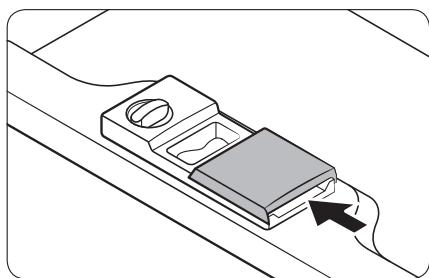

3. Csukja vissza felcsusztatva a fedelet.

Első teendők

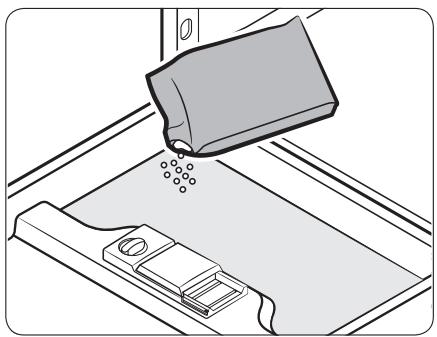

1. Ha a mosatlan erósen szennyezett, a jobb mosogatási eredmények érdekében öntön némi mosogatószert az ajtóra.

MEGJEGYZÉS

A tobbletkent alkalmazott mosogatoszernek az elomosogatas soran lesz szerepe.

A fedél mosogatáskor automatikusan felnyílik a mosogatószer adagoláshoz.

6 Magyar

-,B"tipus

1. A mosogatoszer-adagoló kioldojat lenyomva nyissa ki a mosogatoszer-adagoló fedelét.

MEGJEGYZÉS

A fedél mindig nyitva van a mosogatási program végén.

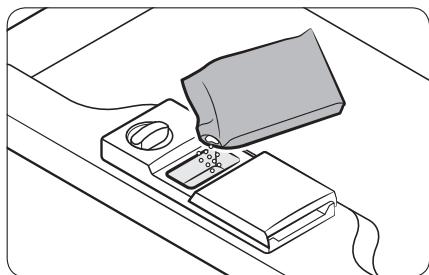

1. Tölte be az elóirt mennyiségǔ mosogatószert a fó mosogatószer-tartóba.

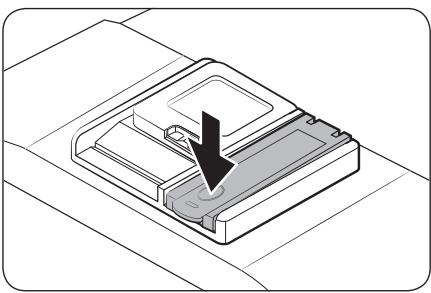

2. Balra csusztatva zarja be a fedelet, majd nyomja le.

MEGJEGYZES

Nincs külön, tablettas mosogatoszerhez tartozó gomb.

Első teendők

1. Ha a mosatlan erösen szennyezett, a jobb mosogatási eredmények érdekében öntson némi mosogatoszert az ajtóra.

MEGJEGYZÉS

A tobbletkent alkalmazott mosogatoszernek az elomosogatas soran lesz szerepe.

A fedél mosogatáskor automatikusan felnyílik a mosogatószer adagoláshoz.

8 Magyar

Az öblitösser javitja a mosogatogép szarítási teljesitményét. Ha az öblitösszt kero visszajelzo felvillan a kezelöpanelen, végezne el az öblitösser utantoltését. Csak folyékony öblitösszt használjon.

A porallagó oblitószerek használata eltōmīti a tartály nyilásait, és a mosogatógép hibás mūködéséhez gezet.

VIGYAZAT

• Ne tölton semmiféle mosogatószert az öblitószertartályba.
• Ne tõltse fel túságosan a tartályt. A tül suk öblítószer a program során túsçordulhat.

Az öblitószer betöltese

-A"tipus

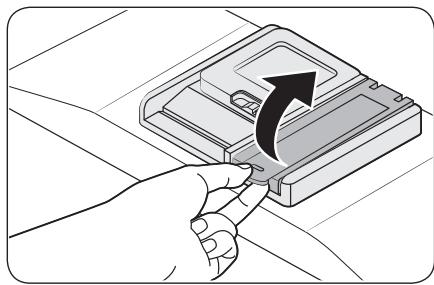

1. Nyissa fel az öblitósztartály fedelet.

MEGJEGYZES

A tablets mosogatoszerhez oblitoszert adva javithatja a szaritasi teljesitmenyt.

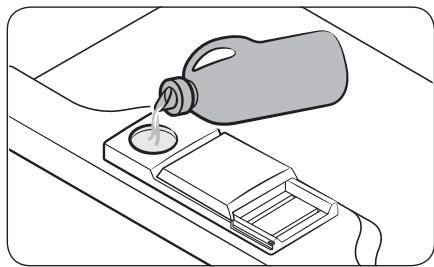

1. Tölst fei az öblitöszerartályt öblitöszerrel.

VIGYAZAT

Csak a maximalis szint jelzeseig toltse fel a tartalyt. A tobbletoblitoszer tulcsordulhat a mosogatasi program soran.

Első teendők

1. Csukja le az öblitószertartály fedelet.

Öblitoszer-beallitas

Beallithatja, hogy a program során menny öblitószert adagoljon a mosogatógep.

A beallitasi uzemmodba valo belepes gombjai típusonként elteroek lehetnek.

Ellenorizze az adott típus gombjait.

DW6R70/DW5R407BB/DW5R406BB:A(Automatikus),B(Fertöntenités)
DW5R405BB / DW5R404BB: A (Normal), B (Fertölenités)
DW5R40F*: A (Program), B (Öblitószer hozzáadása)
1. Nyomja meg öt masodpercig az A gombot.
2. A B gombot megnyomva valassza ki az öblitószer szintbeällítási menujét.

A kijelzón megjelenik a jelenlegi beallítas. (Alapértelmezett beallítas: ,d4")

1. Az A gombot megnyomva módositsa a beallitast.
   A vásaszthó értekartomány: d1-d5 (minimum-maximum)
2. Várjon 5 masodpercet, amig megtörténik a beallitás mentése.

DW6M5*BB / DW60M5070IB: A (Expressz)
DW6*M5***F*/S*/U* tipus: A (Program)
1. Nyomja meg öt masodpercig az A gombot.
2. A Késletetett inditas gombot megnyomva lépjen be az öblitószer-beallitási modba.

A kijelzón megjelenik a jelenlegi beállítás.

1. Az A gombot megnyomva valassza ki az oblitoszer kivant mennyisegét.
   A vásztható ertéktartomány: d1-d5 (minimum-maximum)
2. Varjon 5 masodpercet, amig megtortenik a beallitas mentese.

-,B"tipus

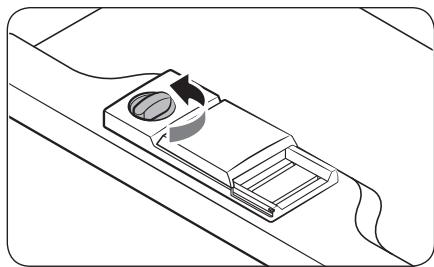

1. Az orá jarásával ellentétés irányibanforgatva távolítsa el az oblitószertartály sapkaját.

MEGJEGYZES

A tabletías mosogatoszerhez öblitószert adva javithatja a szarítási teljesitményt.

1. Töltsfel az öblitószertartályt öblitószerrel.

MEGJEGYZES

Az oblitoszer mennyiségét a betekintonyiláson keresztül ellenorizheti.

VIGYAZAT

Csak a maximalis szint jelzeseig toltse fel a tartalyt. A tobbletoblitoszer tulcsordulhat a mosogatasi program soran.

1. Az oblitoszer vissazejzó tarcsjaval valasszon ki egy szamot 1 és 6 kozott.

Minél magasabb a szám, annál tobb oblitószert használ a mosogatógép.
- A szarításí teljesitmény javitásához valasszon magasabb szintet.
- Ha elszínezódés tát az edényeken, csökkentse a szintet.
- Ha nehézkes az öblitószertárcsa forgatása,的概率 meg pénzermével elforgatni.

1. Az orá jarásával megegyezó irányban forgatva zárja be az oblitószertartály sapkaját.

Első teendők

Vízlágyító használata

Sórtály

A vizlagyitó eltávolitja a vizból azokat az ásványi anyagokat, amelyek egyébkent hárpanyosan befolyasolnák a keszülék muködését. A jobb eredmények érdekében lagyviz hasznalatát javsoljuk. Akeményviz a mosogatásieltesjönztő szennyezódesekertartalmaz. A vizet akkor celszerú lagyitani, ha a gezetékesviz kemenysége meghaladja az 1,0 mmol/l (6°d - nemet skála) ertéket.

• A viz lágyitáshoz a mosogatógepz valo sSZkseges, a hasznalati helyre jellemzovizkeménységnek megfelelo mennyiségben. A teruletre jellemzovizkeménysaggel kapcsolatos további tajékoztatasert forduljon a helyi vizmúvekhez.
  Ha a gezetekes viz kemenysege nem allandó, allitsa be a mosogatogepet a legmagasabb varhato ertekre. Ha peldául a vizkemenyseg 6,7 mmol/l és 9,0 mmol/l kozott valtozik, allitsa be a mosogatogepet 9,0 mmol/l ertekre.
• A mosogatógepen a vizkeménység alapertelmezzett beallitása: 3-as (2,1-3,0 mmol/l). Ha ez a beallitás megfelel a helyi vizkeménységnek, nem kell megvaltoztatnia.

MEGJEGYZES

• Ajánlott a beallitást a kovetkező (vagy a használati utasitásban szereplő) tablázatban foglaltaknak megfeleloén elvegezní.
  A gyárlalapbeallitás: H3

Vizkeménység				Vizkeménységi beállitás	Sófelhasználás (gramm/program)	Programok száma (program/1 kg)
°dH	°fH	°Clear	mmol/l
0-5	0-9	0-6	0-0,94	H1	0	/
6-11	10-20	7-14	1,0-2,0	H2	20	60
12-17	21-30	15-21	2,1-3,0	H3	30	50
18-22	31-40	22-28	3,1-4,0	H4	40	40
23-34	41-60	29-42	4,1-6,0	H5	50	30
35-55	61-98	43-69	6,1-9,8	H6	60	20

MEGJEGYZES

1 dH (német fok) = 0,178 mmol/l
1 Clark (brit fok) = 0,143 mmol/l
1 fH (francia fok) = 0,1 mmol/l
A lakohelyen érvényes vizkeménységi fokról a helyi vizmūnél kaphat tajékoztatást.

MEGJEGYZES

Igy mukodik a vizlagyitós tiszitás (Energiatakarékos program H3 szintbeallitással)

• A szarítás indulása után nagyjából 2 percig működik, és 2 l vizet, valamint 0,0002 kWh energia használ fel.
  A tiszítást 5 programonként vegzi a készülék.

A vizlagyító szintjének beallitasa

A mosogatógepen beallithatja a felhasznalt so mennyiségét; ez a viz keménységétol fugg. A sofelhasznalás optimalizálasához és egyeni beallitásához tegye a kovetkezőket:

A beallitasi uzemmodba valo belepes gombjai tipusonkent elteroek lehetnek.

Ellenörizze az adott típus gombjait.

• DW6R70/DW5R407BB/DW5R406BB:A(Automatikus)
  DW5R405BB / DW5R404*BB: A (Normal)
• Nyomja meg öt másodpercig az A gombat.
• A Késletetett inditás gombot megnyomvaálassza ki a vizkeménység szintbeallítási menujét.

A kijelzón megjelenik a jelenlegi beállías.

1. Az A gombot megnyomva módositsa a beallitast.
   A választhato ertéktartomány: H1-H6 (lagy-kemény)
2. Várjon 5 masodpercet, amig megtörténik a beallitas mentese.

DW6M6BB / DW60M6070IB: A (Elmosogatas)
DW6M5BB / DW60M5070IB: A (Expressz)
DWG*M***F*/S/U* típus: A (Program)
1. Az A gombot öt masodperciig megnyomva valassza ki a vizkeménység szintbeallitasi menujét.

A kijelzón megjelenik a jelenlegi beállítás.

1. Az A gombot megnyomva módositsa a beallitast.
   A választhato értéktartomány: H1-H6 (lagy-kemény)
2. Várjon 5 masodpercet, amig megtorténik a beallitas mentese.

Programok attekintese

ECO	Energiatakarékos *	Ez a program az áram- és a vizfogyasztást isCsökkenti, ama normál szennyezettsegü mosatlanhoz megfelelo.
AUTO	Automikus / Automatikus mosogatás	Ez a program a mosatlan szennyezett ségi szintjét észlelle automatikusan az annak megfelelo optimális programot indítja el.
	Normál	Normál szinten szennyezett edényekhez, páldául tákhoz, tányérokhoz, poharakhoz és enyhén szennyezett serpenyőkhoz.
	Intenzív	Válassza ezt a programot az erősen szennyezett mosatlanhoz.
	Kümélő mosogatás	Válassza ezt a programot enyhén szennyezett, törékyen mosatlanhoz, páldául poharakhoz.
	Expressz	Normál mertékben szennyezett, naponta használt eszközök tisz títsa róvid programidóvel.
	Gyors / Gyors mosogatás	Válassza ezt a programot az enyhén szennyezett mosatlan gyors tisz títsához.
	Előmosogatás	Hideg vizes öblités a szennyeződések eltávolításához;másik program futtatása elótt.
	Extra halk	Válassza ezt a programot a simább és csendesebb mosogatáshoz. Ez a program kissé lassabban mosogat, de 2 decibellel halkabban, mint az Energiatakarékos program.
	Öntisztítás	Válassza ezt a programot a mosogatógép besejének kitisztításához. A mosogatógépben ekkor ne legyen mosogatnivaló.

A hasznalt program a típustóf fugghet.
* Az Energiatakarékos program értekei az EN 60436:2020 tesztelési szabvány alapán kerültek meghatározásra. A tóbbi programnal megadott értekec seks tajékoztató jelguek.

Energia-ésviztakarekossagi tipp

• A normal szinten szennyezett konyhai edenyek tiszitására alkalmas Energiatakárékos program kombinál't energia- és vizfogyasztását tekintve a leghatékonyabb program, amely egyben az EU környezetbarát tervezésre vonatkozo jogszabályának (A BIZOTTSAG (EU) 2019/2022 SZ. RENDELETE) is megfelel.
• A konyhai edenyek elozetes kézi öblitése nagyobb viz- és energiafogyasztáshoz vezet, ezert nem javasolt.
  Csak a nagyobb etelmaradékokat távolítsa el róluk pédául késell stb., mielott a mosogatogépbe helvezi öket.
• A bekot't viz maximum 60^ hómér séklet' lehet, meleg viz csatlakoztása esétén pedig a készülék kevesebb áramot hasznal fel.
• Legjobb, ha a leheto tegjobban feltolti a kosarat anelkul, hogy tultoltené.
• Ha spórolni szeretne a vizzel és az energiaval, használja az Energiatakárékos programot. Az Energiatakárékos a leghatékonyabb program normal szinten szennyezett mosatlan elmosogatársára.
  Hasznaljon megfelelo mennyisegu mosogato- és oblitoszert, a gyartó utmutatasai alapjan.
• A mosogatogép hasznalata a kozonségés kézi mosogatashoz képest kevesebb vizet használ el.
• A környezetbarát tervezéssel kapcsolatos információk a www.samsung.com/support oldalon találhatók.

A típus EPREL-regisztracciónanak eleréséhez:

1. Latogasson el a https://eprel.ec.europa.eu weboldalra.
2. Keresse meg a termek energiacíkéjén talalható típusazonosító, és irja be a keresómezőbe.
3. Megjelennek a típus energiaćnév vonatkozó informáciok.
4. A https://eprel.ec.europa.eu/qr/####/# (regisztrációs szám) hivatkożón keresztól kozvetlenül is elerheti a termékinFORMATIONálezkat.

A regisztrácios szám a termék besorolási címkéjén található.

Programtablazat

DW6R707/DW6R705/DW6R704**

Program	Automatikus	Energiatakarékos	Intenzív
Ételmaradék mennyisége	Normál	Normál	Sok
Programsorrend	Előmosogatás (45 °C) Főmosogatás (55 °C-65 °C) Öblítés Meleg vizes öblítés (50 °C-70 °C) Szárítás Vége	Előmosogatás Főmosogatás (50 °C) Öblítés Meleg vizes öblítés (48 °C) Szárítás Vége	Előmosogatás (50 °C) Főmosogatás (65 °C) Öblítés Meleg vizes öblítés (58 °C) Szárítás Vége
Vizfogyasztás (I)	8,5-18	9,9	16,6
Energiafogyasztás (kWh)	0,85-1,55	0,848 (DW6*R707***/DW6*R705***) 0,836 (DW6*R704***	1,5
Program időtartama (perc)	150	210	205

Program	Küményi megyasztás (kWh)	Főmosogatás	* Előmosogatás
		Főmosogatás (50 °C)	Főmosogatás (60 °C)
		Öblités	Öblités Meleg vizes öblités (50 °C)
		öblités Szárítás Vége	Szárítás Vége
Vizfogyasztás (I)	13,5	15	4,1
Energiafogyasztás (kWh)	0,95	0,95	0,02
Program időtartama (perc)	120	60	15

Program	Extra halk	** Öntisztítás
Ételmaradék mennyisége	Normál	-
Programsorrend	Előmosogatás (35 °C) Fómosogatás (60 °C) Öblītes ➢ Meleg vizes öblītes (55 °C) Szárítás ➢ Vége	Előmosogatás Fómosogatás (70 °C) Öblītes ➢ Meleg vizes öblītes (70 °C) Szárítás ➢ Vége
Vizfogyasztás (I)	13	15
Energiafogyasztás (kWh)	1,5	1,25
Program időtartama (perc)	270	145

• Elómosogatas: Ez a program nem aktivalja sem az Automatikus ajtó funkciót, sem a szárítást. Nem javasolt folyamatosan, hosszabb ideig használni a Elómosogatas programot. Ez csokkentheti a vizlágyító teljesitményét.

** Ontiszítás: Csak a DW6R707/DW6R705 tipusnal

MEGJEGYZÉS

Az energiafogyasztás és program idötartama a viz hörmersekletétő és/vagy a toltető fugg.

Müveletek

DW5R407/DW5R406

Program	Automatikus	Energiatakérékos	Intenzív
Ételmaradék mennyisége	Nagyon kevészől a sokig	Normál	Sok
Programsorrend	Előmosogatás (45 °C) Főmosogatás (45 °C- 55 °C) Öblítés Meleg vizes öblítés (65 °C) Szárítás Vége	Főmosogatás (50 °C) Öblítés Meleg vizes öblítés (50 °C) Szárítás Vége	Előmosogatás (50 °C) Főmosogatás (60 °C) Öblítés Öblítés Meleg vizes öblítés (70 °C) Szárítás Vége
Vízfogyasztás (I)	9,5-13	9,9 (DW5*R406***) 9,5 (DW5*R407***	15,5
Energiafogyasztás (kWh)	0,85-1,2	0,704 (DW5*R406***) 0,755 (DW5*R407***)	1,33
Program időtartama (perc)	150	220	175

Program	Küményi megyasztás (kWh)	Körnő miégyasztás (mWh)	Főmiégyasztás (mWh)
Ételmaradék mennyisége	Keményi megyasztás (mWh)	Körnő miégyasztás (mWh)	Főmiégyasztás (mWh)
Programsorrend	Előmosogatás Főmosogatás (40 °C) Öblítés Meleg vizes öblítés (60 °C) Szárítás Vége	Előmosogatás (40 °C) Főmosogatás (45 °C) Meleg vizes öblítés (60 °C) Szárítás Vége	Főmosogatás (35 °C) Öblítés (35 °C)
Vízfogyasztás (I)	12	9,1	10,5
Energiafogyasztás (kWh)	0,71	0,77	0,28
Program időtartama (perc)	125	60	20

DW5R405/DW5R404

Program	Normål	Energiatakarékos	Intenzív
Ételmaradék mennyisége	Normål	Normål	Sok
Programsorrend	Elómosogatás (45 °C) ▲ Fómosogatás (55 °C) ▲ Öblítés ▲ Meleg vizes öblítés (65 °C) ▲ Szárítás ▲ Vége	Fómosogatás (45 °C) Öblítés ▲ Meleg vizes öblítés (60 °C) ▲ Szárítás ▲ Vége	Elómosogatás (50 °C) ▲ Fómosogatás (60 °C) ▲ Öblítés ▲ Öblítés ▲ Meleg vizes öblítés (70 °C) ▲ Szárítás ▲ Vége
Vizfogyasztás (I)	13,1	9,5 (DW5*R404***) 9,9 (DW5*R405*** )	16,5
Energiafogyasztás (kWh)	1,1	0,780 (DW5*R404***) 0,836 (DW5*R405*** )	1,3
Program időtartama (perc)	175	220	165

Program	Kümélő mosogatás	Expressz	Gyors
Ételmaradék mennyisége	Kevés	Normál	Kevés
Programsorrend	Előmosogatás Főmosogatás (40 °C) Öblítés Meleg vizes öblítés (60 °C) Szárítás Vége	Előmosogatás (50 °C) Főmosogatás (60 °C) Meleg vizes öblítés (60 °C) Szárítás Vége	Főmosogatás (35 °C) Öblítés (35 °C)
Vizfogyasztás (I)	13,4	9,1	10,5
Energiafogyasztás (kWh)	0,78	0,75	0,3
Program időtartama (perc)	125	60	20

MEGJEGYZES

Az energiafogyasztás és program idötartama a viz hörmersekletétöl és/vagy a toltettol fugg.

Program	Intenzív	Normál	Energiatakarékos
Ételmaradék mennyisége	Sok	Normál	Normál
Programsorrend	Előmosogatás (50 °C) ▷ Főmosogatás (60 °C) ▷ Öblítés ▷ Öblítés ▷ Meleg vizes öblítés (70 °C) ▷ Szárítás ▷ Vége	Előmosogatás (45 °C) ▷ Főmosogatás (55 °C) ▷ Öblítés ▷ Meleg vizes öblítés (65 °C) ▷ Szárítás ▷ Vége	Főmosogatás (45 °C) ▷ Öblítés ▷ Meleg vizes öblítés (65 °C) ▷ Szárítás ▷ Vége
Vizfogyasztás (I)	18,5	15	12
Energiafogyasztás (kWh)	1,5	1,35	1,037
Program időtartama (perc)	170	180	195

Program	** Küménylő mosogatás	Expressz
Ételmaradék mennyisége	Kevés	Normál
Programsorrend	Előmosogatás Főmosogatás (40 °C) Öblītes Meleg vizes öblītes (60 °C) Szárítás Vége	Előmosogatás (50 °C) Főmosogatás (60 °C) Meleg vizes öblītes (60 °C) Szárítás Vége
Vízfogyasztás (I)	14,5	10
Energiafogyasztás (kWh)	0,95	0,9
Program időtartama (perc)	130	60

** Kimeló mosogatas: Csak a DW6M505**/DW60M5070IB tipusnal

MEGJEGYZES

Az energiafogyasztás és a program idötarama a viz hörmersekletétő és/vagy a tölttető fugg.

DW6M6031/DW6M605/DW60M6070IB/DW6M604*

Program	Intenzív	Automatikus mosogatás	Energiatakarékos
Ételmaradék mennyisége	Sok	Normál	Normál
Programsorrend	Előmosogatás (50 °C)▶ Főmosogatás (60 °C)▶ Öblítés▶ Öblítés ▷ Meleg vizes öblítés (70 °C)▶ Szárítás ▷ Vége	Előmosogatás (45 °C)▶ Főmosogatás (45 °C-55 °C)▶ Öblítés ▷ Meleg vizes öblítés (65 °C)▶ Szárítás ▷ Vége	Előmosogatás▶ Főmosogatás (50 °C)▶ Meleg vizes öblítés (55 °C)▶ Szárítás ▷ Vége
Vizfogyasztás (I)	17,5	11-15	10,5
Energiafogyasztás (kWh)	1,6	0,9-1,3	0,950 (DW6*M6031** / DW6*M605*** / DW60M6070IB) 0,936 (DW6*M604*** )
Program időtartama (perc)	175	150	225

Program	Expressz	Előmosogatás	Kümélő mosogatás
Ételmaradék mennyisége	Normál	Kevés	Kevés
Programsorrend	Előmosogatás (50 °C) ▷ Főmosogatás (60 °C) ▷ Meleg vizes öblītés (60 °C) Szárítás ▷ Vége	Előmosogatás ▷ Vége	Előmosogatás ▷ Főmosogatás (40 °C) Öblītés ▷ Meleg vizes öblītés (60 °C) Szárítás ▷ Vége
Vizfogyasztás (I)	10	4	13
Energiafogyasztás (kWh)	1,15	0,02	0,9
Program időtartama (perc)	60	15	130

Müveletek

Program	** Gyors mosogatás
Ételmaradék mennyisége	Kevés
Programsorptiond	Fómosogatás (45 °C) ▷ Meleg vizes öblités (50 °C) ▷ Meleg vizes öblités (55 °C) ▷ Vége
Vizfogyasztás (I)	11
Energiafogyasztás (kWh)	0,75
Program időtartama (perc)	30

** Gyors mosogatas: Csak a DW6M6031/DW6M605***/DW60M6070IB típsnál
A Gyors mosogatas program tartós használata nem javasolt. Ez csokkentheti a vizlágyító teljesitményét.

MEGJEGYZES

Az energiafogyasztás és program idöartama a viz hörmersekletétő és/vagy a toltető fugg.

Karbantáts

Tisztlitas

Tartsa tisztan mosogatogepét, hovy megörizze teljesitményét, csökkentse a szükségtelen javitások eselyét és megnövelje elettartamát.

Kulso felületek

Tisztltsa le azonnal a mosogatogep feluletrol a rafroccsent szennyezodeseket. Trolje le ovatosan, puha, nedves trolokendovel a kezelopanelrol a rafroccsent szennyezodeseket es a port.

VIGYAZAT

• Ne használjón benzolt, viaszt, higítôt, kleros fehérítôt, alkoholt vagy más vegyi anyagot. Ezek az anyagok elszínezóděst okozhatnak a mosogatógép felületén és foltot hagynak.
• A mosogatógep besejében elektramos alkatrészek talalhatok. Ne permetezzen vizet kozvetlen ü a mosogatógepre. Védje meg az elektramos alkatrészeket a viztól.
• Rozsdamente acél ajtópanel esetén hasznaljon háztartási Rozsdamente acél keszülékekvez való tiszṭitószert és tiszta, puha törlokendőt.

Belső felületek

Tiszítá s le rendszeresen a mosogatógép belsó felületeiról a szennyezódéseket,ételmaradékot. Törölje à a mosogatógép és az ajtó besejét nedves edenytörló Kendővel.

VIGYAZAT

• Ne távolítsa el az elúso tōmitést (a mosogatógēp nyilását lezáró hosszú gumitōmitést). Ez a tōmités szigeteli el a mosogatógēp belsó résztét.
  Tavolitsa el nedes trolokendovel a mosogatogepbol a vizko- vagy zsirlerakodast. Masic megoldaskent toltson be nemi mosogatoszert, majd futtasson le egy ures programot a legmagasabb oblitesi homerseklen.

Karbantáts

Fuvokak

A fuvokak eltomodésénék megelozése, illete megszuntetése érdekében vegye és tiszittsa ki mindét fuvokat. A fuvokakat ovatosan szerelje ki, mert eltorhetnek.

Felso fuvoka

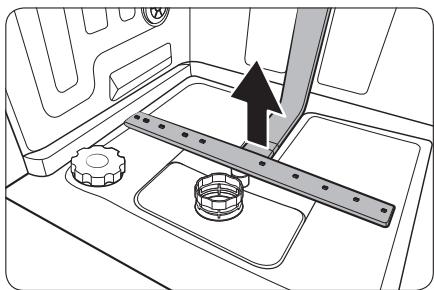

Alsofuvoka

1. Nyissa ki az ajtót, majd húzza ki a felsō kosarat, hogy hozzaférjen a felsǒ fuvokához.
2. Lazitsa meg és szerelje le az anyat, majd vegye ki a fuvokát.
3. Szüntesse meg az eltömodését és tisztítsa meg a fuvokát.
4. Szerelje vissza a fuvokat, majd huzza meg kezzel az anyat.

5. A fúvokát megforgatva Ellenörizze a megfelelo kapcsolóásat.

6. Nyissa ki az ajtó, majd húzza ki az also kosarat. Az also fuvóka alul talalható.

7. Szüntesse meg az eltömodését és tisztítsa meg a fuvokát.
8. Szerelje vissza a fuvokat.
9. A fúvokát megforgatva Ellenörizze a megfelelo kapcsolóását.

MEGJEGYZÉS

Az adott alkatreszek típusonként elterőek lehetnek az abrákon lathatóktól.

Belsotisztítas

Javasoljuk, hogy havonta végezee el a belsó tiszitast. Hasznalhatja a Öntisztítás programot (ha van) vagy az Intenziv programot is edenyek betöltes nélkül. Egyes értesitési funktióval rendelkezö típusoknál a LED 20-22 programonként villogni kezdhet.

Ha a csapviz kemeny, megelozheto a mosogatogep besejenek vizkovesedese, ha a mosogatogep hasznalatakor citromsvat kever a mosogatoszerbe.

Szuro

Javasoljuk, hogy havonta végeze el szuró tiszitásat.

1. Nyissa ki az ajtót, majd távolítsa el elósztör az also kosarat.

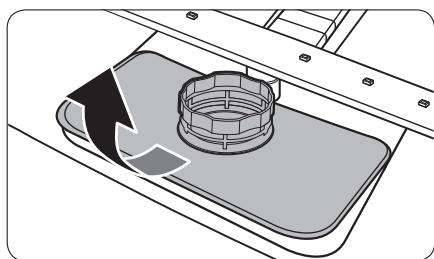

2. A durva szuró kioldásához forditsa el a szuró fogantuyúját balra.

3. Vegye ki a durva szurôt, majd az alatta levô hengeres mikroszurôt.

Karbantartás

1. Távolitson el mindedpiszkotészennyezódest a mikroszúróbólés durva szúróból.

2. Öblitse at folyóvízzel, majd szárítsa meg öket alaposan.

3. Szerelje vissza a szurót, majd a durva szurót.

4. Rögzítse a szúró't a fogantyúját jobbra elfordítva.

MEGJEGYZES

Az adott alkatreszek típusonként elterőek lehetnek az abrákon lathatóktól.

VIGYAZAT

Ugyeljen rá, hogy a durva szuró megfeleloen zárva legyen. A laza szuró csokkenthi a szuresi teljesitményt.

Ellenőrizendő pontok

Ha problémat tapasztil a mosogatógeppel kapcsolatban, elször tanulmányozza át az alábbi tablázatot és probálkozzon a javaslatokkal.

A jotallás elvesztéséhez, valamint a szavatosság és a termekfelelosség megszünéséhez gezehet ha készülékét nem hivatalos Samsung Márkaszervizben javittatja. A Samsung nim tehető felelossé semmilyen, a termekben keletkező karért, szemelyi sérulésért, sem egyéb a termekbiztonság körébe eső eseményert, amely szakszerültlen, vagy a Samsung utasitásainak nem megfelelo javitás eredményeképpen következik be

Hibajelenség	Lehetséges ok	Müvelet
A mosogatógép nem indul be.	Az ajtó nincs teljesen becukva.	Gondoskodjon arról, hogy az ajtó legyen teljesen becukott és reteszeit helyzetben. Ellenorizze, hogy a felső kosár megfeleloén kapcsolódik a fuvókához. Ellenorizze, hogy a felső kosár megfeleloén összelettál itv.
	A tákábel nem csatlakozik megfeleloén.	Csatlakoztassa a tákábelt.
	Nincs vizellátás.	Gondoskodjon arról, hogy a vizellátás szelepe nyitva legyen.
	A kezelőpanel zárolva van.	Kapcsolja ki a Kezelőpanellezárása funkciét.
A mosogatógép rossz szagokat bocsát ki.	Víz maradt benne az előző programból.	Töltsön az üres mosogatógépbe mosogatószert, majd futtassa le a Gyors programot. Ez nem mindegyik típusnal lehetséges.
Víz maradt a mosogatógépben a program befejezódése utàn.	A kifolyöTÜmlö megtört vagy eltömodött.	Egyenesítse ki a tomló és szüntesse meg az eltömodését.

Hibaelhárítás

Hibajelenség	Lehetséges ok	Müvelet
Étel maradt az edényeken.	A kiválasztott program nem megfelelo.	Válasszon olyan programot, amely az utasitätszerint megfelel az edények szennyezettségi szintjének.
	A szürǒk eltōmódtek vagy nincsenek megfeleloen rögzítve.	Tisz títsa ki a szürǒket. Gondoskodjon a szürǒk megfelelo rögzítettségeról.
	Kevés mosogatószer használt.	Használjon a tölitetnek megfelelo mennisyegū mosogatószer.
	A viznyomás alacsony.	A viznyomás előirt értéke: 0,04-1,0 MPa.
	A fúvókák eltōmódtek.	Tisz títsa ki a fúvókákat és szüntesse meg az eltōmódésüket.
	Az edényetak nem megfeleloen helyezték be, vagy a készüléket tultoltötték.	Rendezze el úgy az edényetak, hovy ne akadjanak el Bennük a fúvókák és/vagy a mosogatószer-adagoló.
	Túl kemény a viz.	Ellenorizze a sóttantoltés visszajelzójét, és tõltse fel soval a mosogatógépet.
Az edények nem száradnak meg kelloen.	Elfogyott az öblítószer az adagolóban, vagy kevés az adagolt öblítószer.	Töltsön be öblítószent. Ellenörizze az öblítószer-beállitásokat.
	Túl sak a behelyezett edény.	A tultoltés csökkentheti a szárítás teljesitményt. Tõltse be a javasolt mennyiségū edényt.
	A poharakró lés csészekröl viz csepegett a tõbni edényre, amikor kiüritette a készüléket.	Először az also kosarat ürítse ki, majd a felső. Igy elkerülheti, hovy viz csepegjen a felső kosárról az alsóban levő edényekre.
	Több mosogatótablettát használt a Fertőtlenités lehetóség kivalasztása nélkül.	Válassza a Fertőtlenités lehetósget, vagy használjon öblítószent.
A mosogatógep tül zajosan mülködik.	A mosogatógep akkor kelt zajt, amikor az adagoló fedele nyitva van és a vizlereresztő szivattyú üzemel.	• Ez normalis jelenség.
	A mosogatógep nincs vizszintben.	• Állítsa vizszintbe a mosogatógépet.
	A fúvóka az edényekhez utõdve csapkodó zajt okoz.	• Rendezze át az edényeket.
Sárgás vagy barnás filmréteg lathaţo az edényeken.	Kávé- és teamaradvány.	• Használjon magasabb hörmpsékletü programot.
A visszajelzők nem kezdenek világítani.	A tákábel nem csatlakozik megfeleloen.	• Csatlakoztassa a tákábelt.
A fúvokák nem akadálymentesen forognak.	A fúvokák eltömõdtek ételmaradékkal.	• Tisz títsa ki a fúvokákat.
Fehères bevonat marad az edényeken.	Tül kemény a viz.	• Gondoskodjön arröl, hogy a soutantoltés visszajelzëse és a vizlágyító beällitäsa a helyi vizkeménységnek megfelelo legyen. • Ellenőrizze, hogy a sötartály sapkája megfeleloen meg van húzva.
Légbuborékok és karcok lathaţok a kezelőpanelen.	A védőfólia alá levegő kerül, ami miatt az felhólyagosodik.	• Távolitsa el a védőfóliát a kezelópanelról.

Tajekoztátó kódok

Ha a mosogatogép valamiert nem mukodik, a kijelzöjén tajékoztató kódok jelenhetnek meg. Néze át az alábbi tablazatot és probálja ki a javaslatait.

Kód	Müvelet
LC	Szivárgás ellenőrészé • Zárja el a keszülék vizellatását. Menjen a lakás biztosítéktáblajához, és kapcsoljáki a mosogatógép áramköhéz tartozó megszakitós. Ezután javittassa meg a keszüléket az üzembe helyezövel. Ha a probléma nem szünik meg, forduljon a helyi Samsung-szakservizhez.
4C	Vízellátás ellenőrészé • Ellenőrizable, hovy nincs-e elzárva a vizellatás szelepe, nem szunetel-e a víszolgaltatás, esetleg a vizbemeneti szelep vagy vezeták nincs-e elfagyva vagy eltömdve. Ha a probléma nem szünik meg, forduljon a helyi Samsung-szakservizhez.
AC	Áramköri lapok kommunikácijänak ellenőrészé • Rendellenes kommunikácio az alaplap és a mellékkártya kBöztott. • Ha a probléma nem szünik meg, forduljon hivatalos Samsung-szakservizhez.
HC	Magas hörmséklet, fütés ellenőrészé • Funkcionalis ellenőrészés. Töltsön az üres mosogatógépbe mosogatószert, majd futtasson le egy programot. Ha a probléma nem szünik meg, menjen a lakásBiztositěktáblajához, és capcsoljka ki a mosogatógép áramköhéz tartozó megszakítót. Ezután forduljon Samsung-szakservizhez.
tC	A termisztor ellenőrészé • A hörmséklet-érzekelő meghibásodott (zárlat vagy szakadás). Ha a probléma nem szünik meg, forduljon hivatalos Samsung-szakservizhez.
EC	A mosogatószivattyú ellenőrészé • A mosogatószivattyú rendellenes működése Ha a probléma nem szünik meg, forduljon a helyi Samsung-szakservizhez.
PC	Elosztó motor ellenőrészé • Az elosztó motoregység vagy az alaplap rendellenes működése Ha a probléma nem szünik meg, forduljon a helyi Samsung-szakservizhez.
bc2	Gombellenőrész • Egy gombot 30 másodpercig nyomtalk. • Ellenőrizable, nem került-e viz vagy idegen tírgy a gombokhoz. • Ha a probléma nem szünik meg, forduljon a helyi Samsung-szakservizhez.

Ha valamelyik tajekoztató kód nem tünik el a kijelzöról, forduljon a helyi Samsungs-zakszervizhez. A végfelhasználók számára a potalkatrészek legalabb 10 évig* rendelkezsésre állnak.

• Erintett alkatrészek: ajtószanér és -tömtések, egyeb tömtések, mosogatókarok, leürítő szürk, belso polcok és műanyag részegységek, pédául tálcák és fedelek.
  ** Ez azt jalenti, hogy legalább 10 évig azután, hogy a Samsung forgalomba hozza az adott típus utolsó darabját.

KERDESE VAGY MEGJEGYZESE VAN?

ORSZÁG	HÍVJA A KÖVETKEZÖ SZÁMOT:	VAGY LÁTOGASSON EL HONLAPUNKRA:
UK	0333 000 0333	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
GERMANY	06196 77 555 77	www.samsung.com/de/support
SWEDEN	0771 726 786	www.samsung.com/se/support
NORWAY	21629099	www.samsung.com/no/support
FINLAND	030-6227 515	www.samsung.com/fi/support
DENMARK	707 019 70	www.samsung.com/dk/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
SPAIN	91 175 00 15	www.samsung.com/es/support
PORTUGAL	808 207 267	www.samsung.com/pt/support
POLAND	[IM]801-172-678* lub [phone]*Specialistyczna infolinia do obstugi zapytaṇdotycznych Telefonów komórkowych:801-672-678*(opłata wedlug taryfy operatora)[CE]801-172-678* lub [phone]*(opłata wedlug taryfy operatora)	http://www.samsung.com/pl/support/
HUNGARY	0680SAMSUNG (0680-726-7864)	www.samsung.com/hu/support
CROATIA	072 726 786	www.samsung.com/hr/support
ALBANIA	045 620 202	www.samsung.com/al/support
North Macedonia	023 207 777	www.samsung.com/mk/support
SLOVENIA	080 697 267 (brezplačna številka)	www.samsung.com/si/support
BOSNIA	055 233 999	www.samsung.com/ba/support
ESTONIA	800-7267	www.samsung.com/ee/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lv/support
