Type de produit	Scie sauteuse sans fil
Marque	Makita
Modèle	JVO600J (équivalent DJV180)
Longueur de frappe	26 mm (1")
Capacité de coupe max. dans le bois	135 mm (5-5/16")
Capacité de coupe max. dans l'acier doux	10 mm (3/8")
Capacité de coupe max. dans l'aluminium	20 mm (25/32")
Nombre d'impacts par minute	0 - 2 600 /min
Longueur totale	257 mm (10-1/8")
Poids net (avec batterie)	2,9 kg (6,4 lbs)
Tension nominale	C.C. 18 V
Batterie standard	BL1815N / BL1820 / BL1830 / BL1840 / BL1850
Mouvement de coupe	Orbital et rectiligne (4 positions)
Coupe en biseau	De 0° à 45° (gauche et droite)
Frein électrique	Oui
Éclairage LED	Oui (automatique avec la gâchette)
Dispositif anti-fente	Oui (amovible)
Raccord d'aspiration	Oui (accessoire en option)
Entretien	Nettoyer la lentille de la lampe avec un chiffon sec ; lubrifier le rouleau de temps en temps ; remplacer les charbons usés
Garantie	1 an (selon conditions)

FOIRE AUX QUESTIONS - JVO600J MAKITA

Comment installer la batterie sur la scie sauteuse Makita JVO600J ?

Alignez la languette de la batterie sur la rainure du boîtier, puis glissez-la jusqu'à entendre un clic. Vérifiez que l'indicateur rouge n'est plus visible. Pour retirer la batterie, faites glisser le bouton à l'avant tout en tirant la batterie.

Comment changer la lame de la scie sauteuse ?

Assurez-vous que l'outil est hors tension et la batterie retirée. Déployez l'ouverture de l'outil, insérez la lame dans le collier jusqu'à ce que les deux saillies ne soient plus visibles, puis remettez l'ouverture en position initiale. Tirez sur la lame pour vérifier qu'elle est bien fixée.

Comment réaliser une coupe en biseau ?

Desserrez le boulon à l'arrière de la base avec la clé hexagonale, inclinez la base à l'angle désiré (0° à 45° gauche ou droite) en vous aidant des graduations, puis resserrez le boulon. Procédez ensuite à la coupe normalement.

À quoi sert le sélecteur de mouvement de coupe ?

Le levier permet de choisir entre mouvement rectiligne (position 0) et orbital (positions I à III). Le mouvement orbital augmente la vitesse de coupe dans le bois et le métal. Adaptez le réglage au matériau à couper.

Que faire si la scie ne s'arrête pas rapidement après avoir relâché la gâchette ?

L'outil est équipé d'un frein électrique. S'il ne fonctionne pas correctement, cessez immédiatement l'utilisation et faites réparer l'outil dans un centre de service après-vente Makita agréé.

Comment entretenir la scie sauteuse Makita ?

Nettoyez la lentille de la lampe avec un chiffon sec. Lubrifiez le rouleau de guidage de temps en temps. Remplacez les charbons lorsqu'ils sont usés jusqu'au trait de limite. Utilisez uniquement des pièces de rechange Makita.

Quelle est la capacité maximale de coupe dans le bois ?

La capacité de coupe maximale dans le bois est de 135 mm (5-5/16") pour les modèles DJV140 et DJV180 (équivalent JVO600J).

Peut-on couper du métal avec cette scie sauteuse ?

Oui, elle peut couper de l'acier doux jusqu'à 10 mm et de l'aluminium jusqu'à 20 mm. Utilisez un fluide de refroidissement (huile de coupe) pour éviter une usure prématurée de la lame.

Comment effectuer une coupe en plongée (découpage intérieur) ?

Inclinez l'outil vers l'avant, placez le bout de la lame juste au-dessus de la pièce, mettez sous tension et abaissez lentement l'arrière de l'outil. La lame pénétrera progressivement. Complétez la coupe normalement. Attention à ne pas forcer.

Où trouver des pièces de rechange et accessoires ?

Contactez un centre de service après-vente Makita agréé ou consultez le site Makita. Les accessoires recommandés incluent : lames de scie sauteuse, garde parallèle, dispositif anti-fente, plaque de recouvrement, raccord d'aspiration, chargeur et batterie authentiques Makita.

MODE D'EMPLOI JVO600J MAKITA

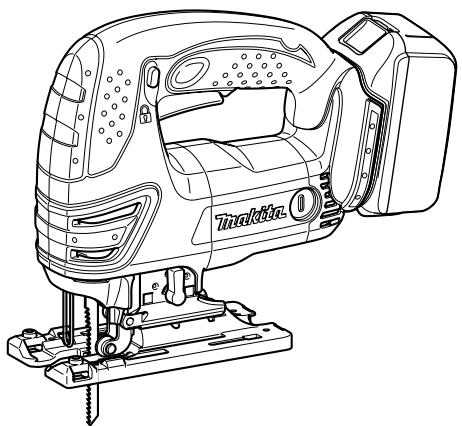

DJV140 DJV180

014137

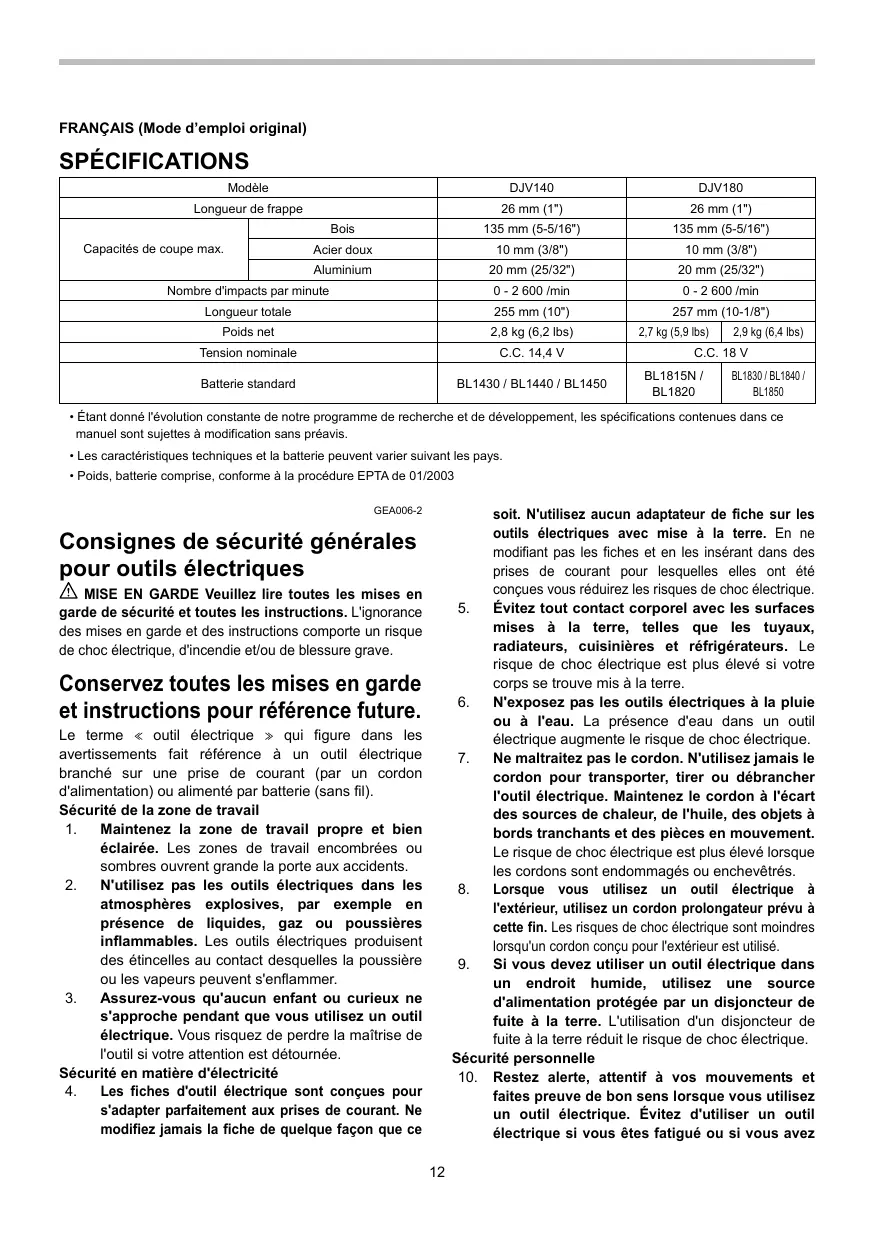

SPECIFICATIONS

Modèle		DJV140	DJV180
Longueur de frappe		26 mm (1")	26 mm (1")
Capacités de coupe max.	Bois	135 mm (5-5/16")	135 mm (5-5/16")
	Acier doux	10 mm (3/8")	10 mm (3/8")
	Aluminium	20 mm (25/32")	20 mm (25/32")
Nombre d'impacts par minute		0 - 2 600 /min	0 - 2 600 /min
Longueur totale		255 mm (10")	257 mm (10-1/8")
Poids net		2,8 kg (6,2 lbs)	2,7 kg (5,9 lbs)	2,9 kg (6,4 lbs)
Tension nominale		C.C. 14,4 V	C.C. 18 V
Batterie standard		BL1430 / BL1440 / BL1450	BL1815N / BL1820	BL1830 / BL1840 / BL1850

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les caractéristiques techniques et la batterie peuvent varier suivant les pays.
• Poids, batterie comprise, conforme à la procédure EPTA de 01/2003

GEA006-2

Consignes de sécurité générales pour outils électriques

MISE EN GARDE Veuillez lire toutes les mises en garde de sécurité et toutes les instructions. L'ignorance des mises en garde et des instructions comporte un risque de choc électrique, d'incendie et/ou de blessure grave.

Conservez toutes les mises en garde et instructions pour référence future.

Le terme « outil électrique » qui figure dans les avertissements fait référence à un outil électrique branché sur une prise de courant (par un cordon d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien éclairée. Les zones de travail encombrées ou certains ouvrages grand la porte aux accidents.
2. N'utilisez pas les outils électriques dans les atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles au contact desquelles la poussière ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne s'approche pendant que vous utilisez un outil électrique. Vous risquez de perdre la maîtrise de l'outil si leur attention est détournée.

Sécurité en matière d'électricité

1. Les fiches d'outil électrique sont conçues pour s'adapter parfaitement aux prises de courant. Ne modifiez jamais la fiche de quelque façon que ce soit.

N'utilise aucun adaptateur de fiche sur les outils électriques avec mise à la terre. En ne modifiant pas les fiches et en les insérant dans des prises de courant pour lesquelles elles ont été conçues, vous réduirez les risques de choc électrique.

1. Évitez tout contact corporel avec les surfaces mises à la terre, telles que les tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps se trouve mis à la terre.
2. N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de chic électrique.
3. Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart des sources de chaleur, de l'huile, des objets à bords tranchants et des pièces en mouvement. Le risque de choc électrique est plus élevé lorsque les cordons sont endommagés ou enchevêtrés.
4. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez un cordon prolongateur prévu à cette fin. Les risques de choc électrique sont moindres lorsqu'un cordon conçu pour l'extérieur est utilisé.
5. Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une source d'alimentation protégée par un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

1. Restez alerte, attentif à vos mouvements et faites préuve de bon sens lorsque vous utilisez un outil électrique. Évitez d'utiliser un outil électrique si vous êtes fatigué ou si vous avez

pris une drogue, de l'alcool ou un médicament. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner une grave blessure.

1. Portez des dispositifs de protection personnelle. Portez toujours un protecteur pour la vue. Les risques de blessure seront moins élevés si vous utilisez des dispositifs de protection tels qu'un masque antipoussières, des chaussures à semelle antidérapante, une coiffure résistance ou une protection d'oreilles.
2. Evitez les démarrages accidentels. Assurez-vous que l'interrupteur soit en position d'arrêt avant de brancher l'outil à la prise électrique et/ou au bloc-piles, avant de prendre ou de transporter l'outil. Vous ouvrez la porte aux accidents si vous transportez les outils ÉLECTRIQUES avec le doigt sur l'interrupteur ou si vous les branchez alors que l'interrupteur est en position de marche.
3. Retirez toute clé de réglage ou de serrage avant de mettre l'outil sous tension. Toute clé laissée en place sur une pièce rotative de l'outil électrique peut entraîner une blessure.
4. Maintenez une bonne position. Assurez-vous d'une bonne prise au sol et d'une bonne position d'équilibre en tout temps. Cela vous permettra d'avoir une meilleure maîtrise de l'outil dans les situations imprévues.
5. Portez des vêtements adéquats. Ne portez ni vêtements amples ni bijoux. Vous devez maintenir cheveux, vêtements et gants à l'écart des pièces en mouvement. Les pièces en mouvement peuvent happer les vêtements amples, les bijoux et les cheveux longs.
6. Si des accessoires sont fournis pour raccorder un appareil d'aspiration et de collecte de la poussière, assurez-vous qu'ils sont correctement raccordés et qu'ils sont utilisés de manière adéquate. L'utilisation d'un appareil d'aspiration permet de réduire les risques liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

1. Ne forcez pas l'outil électrique. Utilisez l'outil électrique ajusté suivant le type de travail à effectuer. Si vous utilisez l'outil électrique ajusté et respectez le régime pour lequel il a été conçu, il effectuera un travail de qualité et de façon plus sécuritaire.
2. N'utilisez pas l'outil électrique s'il n'est pas possible de mettre sa gachette en position de marche et d'arrêt. Un outil électrique dont l'interrupteur est défectueux représente un danger et doit être réparé.
3. Debranchez la fiche de la source d'alimentation et/ou retirez le bloc-piles de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. De telles mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique.
4. Aprè présentes instructions d'utilisation. Les outils électri électriques représentent un danger entre les mains de personnes qui n'en connaissent pas le mode d'utilisation.
5. Veillez à l'entretien des outils électriques. Assurez-vous que les pièces mobiles ne sont pas désalignées ou coincées, qu'aucune pièce n'est cassée et que l'outil électrique n'a subi aucun dommage affectant son bon fonctionnement. Le cas échéant, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont causés par des outils électriques mal entretenus.
6. Maintenez les outils tranchants bien aiguisés et propres. Un outil tranchant dont l'entretien est effectué correctement et dont les bords sont bien aiguisés risquera moins de se coincer et sera plus facile à maîtriser.
7. Utilisez l'outil électrique, ses accessoires, ses embouts, etc., en respectant les présentes instructions, en tenant compte des conditions de travail et du type de travail à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues peut entraîner une situation dangereuse.

Utilisation et entretien des outils alimentés par batterie

1. Pour recharger, utilisez uniquement le chargeur spécifique par le fabricant. L'utilisation d'un chargeur pour un type donné de bloc-piles comporte un risque d'incendie lorsqu'il est utilisé avec un autre type de bloc-piles.
2. N'utilisez un outil électrique qu'avec le bloc-piles conçu spécifiquement pour cet outil. Il y a risque de blessure ou d'incendie si un autre bloc-piles est utilisé.
3. Lorsque vous n'utilisez pas le bloc-piles, rangez-le à l'écart des objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui risquent d'établir une connexion entre les bornes. La mise en court-circuit des bornes de batterie peut causer des brûlures ou un incendie.
4. Dans des conditions d'utilisation inadéquates de la batterie, il peut y avoir fuite d'électrolyte ; évitez tout contact avec ce liquide. En cas de contact accidentel, rincez avec beaucoup d'eau. Si le liquide pénétre dans vos yeux, il faut aussi consulter un. L'électrolyte qui s'échappe de la batterie peut causer des irritations ou des brûlures.

Réparation

1. Faites réparer votre outil électrique par un réparateur qualifié qui utilise des pièces de rechange identiques aux pièces d'origine. Le maintien de la sûreté de l'outil électrique sera ainsi assuré.
2. Suivez les instructions de lubrification et de changement des accessoires.
3. Maintenez les poignées de l'outil sèches, propres et exemptes d'huile ou de graisse. GEB045-2

Consignes de sécurité pour la SCIE sauteuse sans FIL

1. Tenez l'outil par ses surfaces de prise isolées pendant toute opération où l'accessoire de coupe pourrait venir en contact avec un câblage dissimulé. En cas de contact avec un conducteur sous tension, les pièces métalliques à découvert de l'outil pourraient venir sous tension et risqueraient de transmettre une décharge électrique à l'utilisateur.
2. Utilisez des dispositifs de serrage ou un autre moyen pratique pour fixer la pièce à une surface de travail stable. La pièce sera instable et vous risquerez d'en perdre la maîtrise si vous la tenez avec une main ou l'appuyez simplement contre une partie du corps.
3. Portez toujours des lunettes de sécurité ou des lunettes à coques. Les lunettes ordinaires et les lunettes de soleil ne sont PAS des lunettes de sécurité.
4. Évitez les clous. Avant de commencer à scier, vérifiez la pièce pour en retirer tous les clous.
5. Ne sciez pas des pièces dont le diamètre dépasse la capacité de coupe de la scie.
6. Avant de commencer la coupe, assurez-vous qu'il y a suffisamment d'espace sous la pièce pour que la lame ne heurte pas le plancher, l'établi, etc.
7. Tenez l'outil fermement.
8. Assurez-vous que la lame n'entre pas en contact avec la pièce avant de mettre l'outil sous tension.
9. Gardez vos mains éloignées des pièces mobiles.
10. N'abandonnez pas l'outil alors qu'il tourne. Ne faites fonctionner l'outil qu'une fois que vous l'avez bien en main.
11. Avant de retirer la lame de la pièce, coupez toujours le contact et attendez l'arrêt complet de la lame.
12. êmement chaudes et de vous brûler la peau.
13. Ne faites pas tourner inutillement l'outil à vide.
14. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter l'inhalation de ces poussières ou leur contact avec la peau. Conformez-vous aux consignes de sécurité du fournisseur du matériel.
15. Utilisez toujours un masque antipoussières ou un masque filtrant approprié au matériel à travailler et à l'outil utilisé.

Avertissement:

NE VOUS LAISSEZ PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance ou de familiarité avec le produit en négligeant les consignes de sécurité qui l'accompagnent. L'utilisation non sécuritaire ou incorrecte de cet outil comporte un risque de blessure grave.

USD301-1

Symboles

Les symboles utilisés pour l'outil sont indiqués ci-dessous.

v volts

courant continu

vitesse a vide

.../min tours ou alternances par minute r/min

ENC007-8

Pour la batterie

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voir d'explosion.
4. Si l'électrolyte pénétre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun matériel conducteur. (2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. (3) Évitez d'exposer la batterie à l'eau ou à la pluie.

Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser C (122° F).
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.
3. Prenez garde d'échapper ou de heurter la batterie.
4. N'utilisez pas une batterie si elle est endommagée.
5. Suivez la réglementation locale concernant la mise au rebut de la batterie.

Conseils pour obtenir la durée de service maximale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Rechargez la batterie à une température ambiantecomprise entre C et C (50° F - 104° F). Si la batterie est chaude, laissez-la refroidir avant de la recharger.
4. Rechargez la batterie tous les six mois si l'appareil n'est pas utilisé pendant de longues périodes.

Attention:

Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant de l'ajuster ou de vérifier son fonctionnement.

Installation ou retrait de la batterie

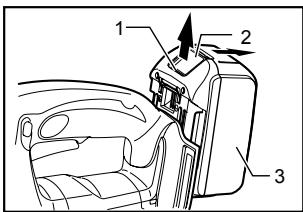

1. Indicateur rouge
2. Bouton
3. Batterie

Attention:

• Mettez toujours l'appareil hors tension avant d'installer ou de retirer la batterie. Tenez fermement l'outil et la batterie lors de l'installation ou du retrait de cette dernière. Sinon, l'outil et la batterie pourraient vous glisser des mains, ce qui risque d'endommager l'outil et la batterie, ou encore de provoquer des blessures.

Pour retirer la batterie, faites-la glisser de l'outil tout en faisant glisser le bouton se trouvant à l'avant.

Pour installer la batterie, alignez sa languette sur la rainure praticée dans le boîtier, et glissez la batterie en place. Insérez-la à fond jusqu'à ce que vous entendiez un clic. Si vous pouvez voir l'indicateur rouge situé sur le dessus du bouton, la batterie n'est pas complètement verrouillée.

Attention:

• Installez toujours la batterie à fond jusqu'à ce que vous ne puissiez plus voir l'indicateur rouge. Dans le cas contraire, elle pourrait tomber de l'outil et entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si la batterie ne glisse pas facilement, c'est qu'elle n'est pas insérée correctement.

Système de protection de la batterie (batterie lithium-ion marquée d'une étoile)

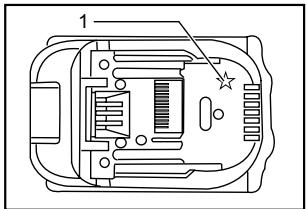

1. Étoile

Les batteries lithium-ion marquées d'une étoile sont équipées d'un système de protection. Ce système coupe automatiquement l'alimentation de l'outil pour augmenter la durée de vie de la batterie.

L'outil s'arrête automatiquement pendant l'utilisation lorsque l'outil et/ou la batterie sont dans l'une des situations suivantes:

En surcharge :

L'outil est utilisé d'une manière entraînant une consommation anormale de courant.

Dans cette situation, relâchez la gâchette et arrêtez l'activité qui entraîne une surcharge de l'outil. Puis appuyez de nouveau sur la gâchette pour redémarrer.

Si l'outil ne démarre pas, la batterie est en surchauffe. Dans cette situation, laissez refroidir la batterie avant d'appuyer de nouveau sur la gâchette.

Tension de la batterie faible :

La capacité restante de la batterie est trop faible pour que l'outil puisse fonctionner. Dans cette situation, retirez et rechargez la batterie.

Sélection du mouvement de coupe

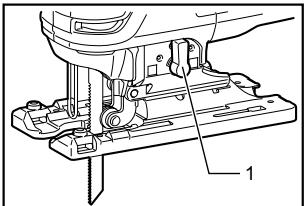

1. Levier de sélection du mouvement de coupe

Cet outil peut être utilisé avec un mouvement de coupe orbital ou rectiligne (haut et bas). Le mouvement de coupe orbital pousse la lame vers l'avant pendant sa course, augmentant considérablement la vitesse de coupe.

Pour modifier le mouvement de coupe, tournez simplement le levier de sélection du mouvement de coupe sur la position de mouvement de coupe désirée. Consultez le tableau pour sélectionner le mouvement de coupe approprié.

007485

Position	Mouvement de coupe	Applications
0	Mouvement de coupe rectiligne	Pour couper l'acier doux, l'acier inoxydable et le plastique.Pour des coupes nettes dans le bois et le contreplaqué.
I	Mouvement de coupe à petite orbite	Pour couper l'acier doux,l'aluminium et le bois dur.
II	Mouvement de coupe à moyenne orbite	Pour couper le bois et le contreplaqué.Pour la coupe rapide de l'aluminium et de l'acier doux.
III	Mouvement de coupe à grande orbite	Pour la coupe rapide du bois et du contreplaqué.

006376

Interrupteur

007484

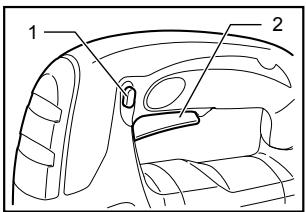

1. Bouton de sécurité
2. Gachette

1. Bouton de sécurité

Attention:

• Avant d'insérer la batterie dans l'outil, vérifie toujours que la gâchette fonctionne bien et revient en position d'arrêt lorsque relâchée.
• Approuvez la gâchette en position d'arrêt.

Pour éviter tout déclenchement accidentel de la gachette, l'outil est muni d'un bouton de sécurité.

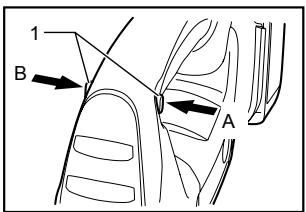

Pour faire démarrer l'outil, enlevez le bouton de sécurité du côté B et appuyez sur la gachette.

La vitesse de l'outil augmente à mesure que l'on accroit la pression exercée sur la gachette. Pour l'arrêter, libérez la gachette. Après l'utilisation, appuyez toujours sur le bouton de sécurité du côté A.

Frein électrique

Cet outil est équipé d'un frein électrique. Si à plusieurs reprises l'outil ne s'arrête pas rapidement après le relâchement de la gachette, faites-le réparer dans un centre de service après-vente Makita.

Attention:

• Évitez de regarder directement le faisceau lumineux ou sa source.

Pour allumer la lampe, appuyez sur la gachette. Pour l'éteindre, relâchez la gachette.

Utilisez un chiffon sec pour essuyer la saleté qui recouvre la lentille de la lampe. Prenez garde de rayer la lentille de la lampe, pour éviter une diminution de l'éclairage.

Attention:

Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'effectuer tout travail dessus.

Attention:

Nettoyez toujours la lame et/ou le porte-lame de tous les copeaux ou corps étrangers qui y adhérent. Négliger ce nettoyage peut causer un serrage insuffisant de la lame qui risque d'entraîner une grave blessure. - Ne touchez ni la lame ni la pièce immédiatement après l'opération; elles peuvent être extrêmement chaudes et risquent de vous brûler la peau. - Serrez la lame fermement. Sinon, il y a risque de blessure grave. Lors de la dépose de la lame, prenez garde de vous blesser aux doigts avec l'extrémité de la lame ou les bouts de la pièce.

Pour poser la lame, déployez l'ouverture de l'outil sur la position indiquée sur l'illustration.

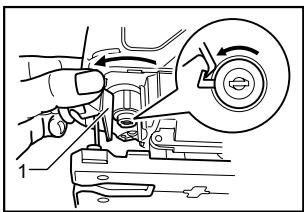

1. Ouverture de l'outil 001909

En maintenant l'ouverture sur cette position, insérez la lame dans le collier de serrage, jusqu'à ce que les deux saillies de la lame ne soient plus visibles.

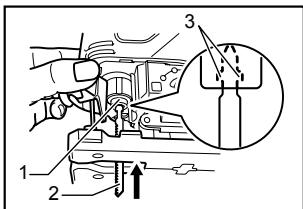

1. Porte-lame 2. Lame de scie sauteuse 3. Saillies

001910

Remettez l'ouverture de l'util sur sa position initiale. Une fois la lame posée, tirez dessus pour vous assurer qu'elle demeure fermement en place.

Attention:

• Ne déployez pas l'ouverture de l'outil de manière excessive, pour éviter d'endommager l'outil.

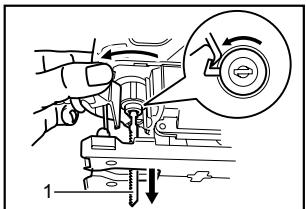

Pour déposer la lame, déployez l'ouverture de l'outil sur la position indiquée sur l'illustration. Retirez la lame en la tirant vers la base de l'outil.

1. Lame de scie sauteuse 001911

Lubrifier le rouleau de temps en temps.

Rangement de la clé hexagonale

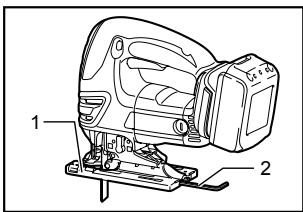

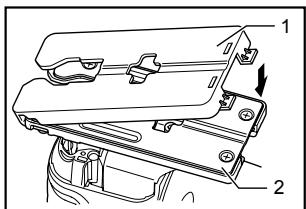

1. Base 2. Clé hexagonale

014139

Lorsque vous n'utilisez pas la clé hexagonale, rangez-la de la façon indiquée sur l'illustration pour éviter de l'égarer.

Plaque de recouvrement

1. Plaque de recouvrement
2. Base

007503

Utilisez la plaque de recouvrement pour la coupe des placages décoratifs, du plastique, etc. Cette plaque protège contre les dommages les surfaces fragiles ou délicates. Installez-la par l'arrière de la base de l'outil.

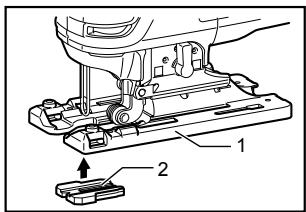

Dispositif anti-fente

1. Base
2. Dispositif anti-fente

007504

Vous sous-poucez utiliser le dispositif anti-fente pour obtenir des coupes sans fente. Pour l'installer, déplacez la base de l'outil complètement vers l'avant, puis installez le dispositif par l'arrière de la base de l'outil. Lorsque vous utilisez la plaque de recouvrement, installez le dispositif anti-fente sur cette dernière.

Attention:

L'utilisation du dispositif anti-fente n'est pas possible lors des coupes en biseau.

Collecte de la poussière

Le raccord d'aspiration (accessoire en option) est recommandé pour l'exécution d'opérations de coupe propres.

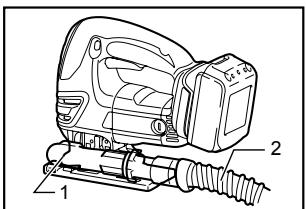

1. Raccord à poussières
2. Base

001921

Pour fixer le raccord d'aspiration sur l'outil, insérez le crochet du raccord d'aspiration dans l'orifice de la base. Le raccord d'aspiration peut être installé du côté gauche ou droit de la base.

001922

Raccordez ensuite un aspirateur Makita au raccord d'aspiration.

014145

1. Raccord à poussières
2. Tuyau d'aspirateur

Attention:

• Maintenez toujours la base parfaitement en contact avec la pierre. Sinon, la lame risque de se briser et de causer une grave blessure.

1. Ligne de coupe
2. Base

014140

Mettez l'outil sous tension alors que la lame n’entre en contact avec aucune surface, et attendez qu’elle ait atteint sa pleine vitesse. Posez ensuite la base à plat sur la pierre et faites avancer l’outil doucement le long de la ligne de coupe préalablement tracée.

Si l'outil est utilisé de manière continue jusqu'à ce que la batterie soit déchargee, laissez-le reposer 15 minutes avant de poursuivre l'opération avec une batterie fraîche.

Faites avancer l'outil très lentement lors de la coupe de courbes.

Coupe en biseau

014141

Attention:

Assurez-vous toujours que l'util est hors tension et que la batterie est retirée avant d'incliner la base.

Avec la base inclinée, vous pouvez faire des coupes en biseau de n'importe quel angle, entre et (gauche ou droite).

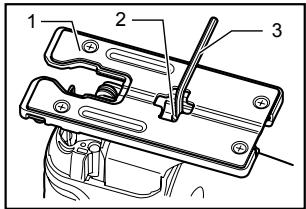

Desserrez le boulon à l'arrière de la base avec la clé hexagonale. Déplacez la base de sorte que le boulon se trouve au centre de la fente en biseau sur la base.

007489

Inclinez la base jusqu'à l'angle de coupe en biseau désiré. L'entaille en V du carter d'engrenages indique l'angle de biseau au moyen de graduations. Serrez ensuite le boulon fermement pour fixer la base.

007490

Coupes à ras vers l'avant

007491

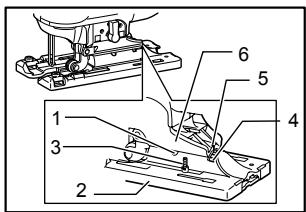

1. Base
2. Boulon
3. Clé hexagonale
4. Fente en biseau
5. Base
6. Boulon
7. Graduations
8. Encoche en V
9. Carter d'engrenage
10. Base
11. Boulon
12. Clé hexagonale

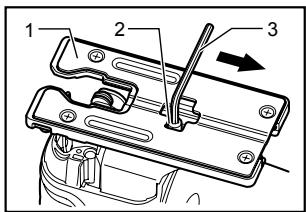

Utilisez la clé hexagonale pour desserrer le boulon à l'arrière de la base, et faites glisser la base complètement vers l'arrière. Serrez ensuite le boulon pour fixer la base.

Découpage

Le découpage peut s'effectuer par la méthode A ou B.

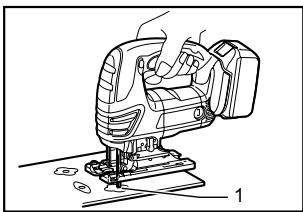

A) perçage d'un trou de départ :

1. Trou de départ 014142

Pour le décovage interne sans coupe d'introduction à partir du bord, percez d'abord un trou de départ de 12 mm (1/2") ou plus de diamètre. Insérez la lame dans ce trou pour commencer la coupe.

B) Coupe en plongée :

014143

Si vous procédez soignement de la façon qui suit, il n'est pas nécessaire de percer un trou de départ ou d'effectuer une coupe d'introduction. 1. Inclinez l'outil vers le bord avant de la base, le bout de la lame se trouvant juste au-dessus de la surface de la pièce. 2. Appliquez une pression sur l'outil, de sorte que le bord avant de la base ne rouge pas lorsque vous mettrez l'outil sous tension, puis abaissez lentement l'arrière de l'outil. 3. À mesure que la lame pénètre dans la pièce, abaissez lentement la base de l'outil sur la surface de la pièce. 4. Complétez ensuite la coupe de façon normale.

Finition des bords

014144

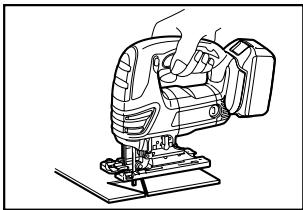

Pour égaliser les bords ou pour ajuster les dimensions, faites passer la lame légèrement le long des bords coupés.

Coupe du métal

Utilisez toujours un fluide de refroidissement (huile de coupe) ajusté lors de la coupe du métal. Autrement, cela usa considérablement la lame. Au lieu d'utiliser un fluide de refroidissement pour la face inférieure de la pierre, vous pouvez la recouvrir de graisse.

Attention:

Assurez-vous toujours que l'outil est hors tension et que sa batterie est retirée avant d'installer ou de retirer des accessoires.

1. Coupes rectilignes

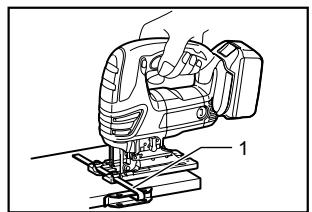

Si vous sciez beaucoup à des largeurs de 160 mm (6-5/16") ou moins, l'utilisation du garde parallèle (règle de guidage) vous permet d'effectuer des coupes rapides, nettes et rectilignes. Pour installer le garde parallèle, insérez-le dans l'orifice rectangulaire sur le côté de la base de l'outil, en orientant le guide de garde vers le bas. Faites glisser le garde parallèle sur la position correspondant à la largeur de coupe désirée, puis serrez le boulon pour le fixer.

014146

1. Garde parallèle

007497

1. Clé hexagonale
2. Boulon
3. Guide de garde

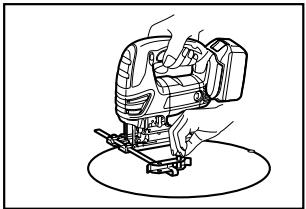

2. Coupes circulaires

014147

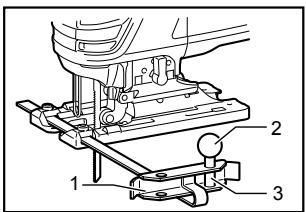

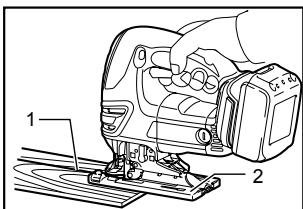

1. Guide de garde
2. Bouton filété
3. Broche du guide circulaire

007499

Pour effectuer des coupes en forme de cercle ou d'arc avec un rayon de 170 mm (6-11/16") ou moins, installez le garde parallèle de la façon suivante.

• Installez le garde parallèle dans l'orifice rectangulaire sur le côté de la base, en orientant le garde parallèle vers le haut. Insérez la broche du guide circulaire dans l'un ou l'autre des deux orifices du garde parallèle. Vissez le bouton fileté sur la broche pour la fixer.
• Faites ensuite glisser le garde parallèle sur la position correspondant au rayon de coupe désiré, puis serrez le boulon pour le fixer. Déplacez ensuite la base complètement vers l'avant.

Utilisez toujours des lames No. B-17, B-18, B-26 ou B-27 pour découpages des cercles ou des arcs de cercle.

Attention:

Assurez-vous toujours que l'outil est hors tension et que la batterie est retirée avant d'y effectuer tout travail d'inspection ou d'entretien. N'utilisez jamais d'essence, de benzine, de solvant, d'alcool ou d'autres produits similaires. Une décoloration, une déformation, ou la formation de fissures peut en découler.

Remplacement des charbons

1. Trait de limite d'usure 001145

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être replacés en même temps. N'utilisez que des charbons identiques.

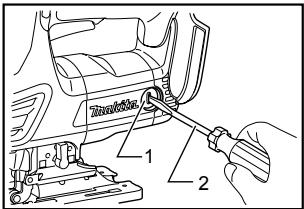

Utilisez un tournevis pour retirer les bouchons de porte-charbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de porte-charbon.

007505

1. Bouchon de porte-charbon
2. Tournevis

Après avoir remplacé les charbons, insérez la batterie dans l'outil et rodez les brosses en faisant fonctionner l'outil à vide pendant environ 1 minute. Vérifiez ensuite le bon fonctionnement de l'outil, ainsi que l'activation du frein électrique lors du relâchement de la gachette. Si le frein électrique ne fonctionne pas bien, faites une demande de réparation auprès du centre de service après-vente Makita le plus proche.

Pour développer la sécurité et la fiabilité du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention:

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

Lames de scie sauteuse Clé hexagonale 4 Ensemble de garde parallèle (règle de guidage) Dispositif anti-fente Plaque de recouvrement Raccord à poussières Chargeur et batterie authentiques Makita

• Certains éléments de la liste peuvent être inclus avec l'outil comme accessoires standard. Ils peuvent varier suivant les pays.

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque devait survenir au cours de cette période d'un an, veuillez returner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le replacera, à sa déscription) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où:

des réparations ont été effectuées ou tentées par un tiers : des réparations s'imposent suite à une usure normale : - l'outil a été malmené, mal utilisé ou mal entretenu : - l'outil a subi des modifications.

MAKITA DECLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIE À LA VENTE OU À L'UTILISATION DU PRODUIT. CET Avis DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRès LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “ADEQUATION À UN USAGE PARTICULIER” APRÈS LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.

ESPECIFICACIONES

Modelo		DJV140	DJV180
Extensión de la carra		26 mm (1")	26 mm (1")
Capacidad Tmaxima de corte	Madera	135 mm (5-5/16")	135 mm (5-5/16")
	Acero Templado	10 mm (3/8")	10 mm (3/8")
	Aluminio	20 mm (25/32")	20 mm (25/32")
Carreras por minuto		0 - 2 600 cpm	0 - 2 600 cpm
Longitud total		255 mm (10")	257 mm (10-1/8")
Peso neto		2,8 kg (6,2 lbs)	2,7 kg (5,9 lbs)	2,9 kg (6,4 lbs)
Tensión nominal		14,4 V c.c.	18 V c.c.
Cartucho de batería estándar		BL1430 / BL1440 / BL1450	BL1815N / BL1820	BL1830 / BL1840 / BL1850
