IR LINK FLUSH - Accessoire électronique EBODE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'extension infrarouge (IR) pour contrôle à distance d'équipements A/V
Marque	EBODE
Modèle	IR LINK FLUSH (IR Link Pro Flush)
Dimensions du récepteur IR	50 mm x 12 mm (diamètre)
Dimensions du boîtier de connexion (IRHUB4)	70 x 45 x 18 mm
Alimentation	12 V CC, 25 mA (adaptateur secteur 230 V - 50 Hz fourni)
Portée de réception	Jusqu'à 10 mètres (selon conditions)
Angle de réception	45 degrés par rapport à l'axe
Bande passante infrarouge	30 - 60 kHz
Technologie anti-interférences	eIR²x™ (Irex) – immunité contre lumière directe du soleil, CFL, écrans plats
Nombre d'émetteurs inclus	2 émetteurs triple (3IREDB) pour 6 appareils + 1 câble de connexion rapide (1IRQC)
Nombre maximum d'émetteurs	4 émetteurs triple directement connectés au hub
Nombre maximum de récepteurs	Jusqu'à 6 récepteurs IRLPRO Flush en parallèle
Longueur de câble récepteur	2 mètres (extensible jusqu'à 300 m avec câble UTP)
Voyants	LED bleue de rétroaction (réception IR), LED orange d'état (alimentation A/V)
Entrée d'état	5 - 24 V CC ou 5 - 12 V CA (pour indication marche/arrêt de l'appareil A/V)
Précautions de sécurité	Usage intérieur uniquement, éviter humidité, ne pas ouvrir, utiliser batterie fournie
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Garantie	Garantie constructeur valable en cas d'utilisation conforme ; ouverture ou modification annule la garantie
Informations générales	Conforme normes CE ; assistance sur www.ebodeelectronics.eu

FOIRE AUX QUESTIONS - IR LINK FLUSH EBODE

Comment fonctionne l'IR Link Pro Flush EBODE ?

Le système se compose d'un récepteur IR qui capte les signaux de votre télécommande, d'un hub de distribution (IRHUB4) et d'émetteurs IR (3IREDB) placés devant les capteurs des appareils à contrôler. Le récepteur transmet le signal via le hub aux émetteurs, permettant de commander des équipements cachés ou dans une autre pièce. La technologie eIR²x™ garantit une immunité élevée contre les interférences.

Quels sont les éléments fournis dans le kit ?

Le kit contient : un récepteur IR IRLPRO Flush avec 4 caches colorés, un hub IRHUB4 avec câble d'état, deux émetteurs triple 3IREDB, un câble de connexion rapide 1IRQC et un adaptateur secteur 12 V CC.

Comment installer l'IR Link Pro Flush ?

Percez un trou de 10,5 mm pour le récepteur, fixez-le en visibilité directe avec votre télécommande. Placez les émetteurs 3IREDB au-dessus des capteurs IR des appareils. Branchez les câbles dans les prises codées par couleur du hub : rouge pour récepteur, jaune pour émetteurs. Connectez l'alimentation 12 V CC sur une prise toujours sous tension. Consultez le schéma de la notice.

Quelle est la portée du système ?

La portée de réception est jusqu'à 10 mètres selon les conditions et la télécommande. L'angle de réception est de 45 degrés par rapport à l'axe du récepteur.

Puis-je contrôler des appareils dans une autre pièce ?

Oui, le système peut être étendu avec des récepteurs supplémentaires (jusqu'à 6) et des câbles jusqu'à 300 mètres avec du câble UTP. Pour de grandes distances, utilisez des câbles de section adaptée (18 AWG pour 300 m).

Comment savoir si le système fonctionne correctement ?

Dirigez votre télécommande vers le récepteur : une LED bleue doit clignoter sur la face avant du récepteur. Si les émetteurs s'allument même sans télécommande, il peut y avoir des interférences ; déplacez le récepteur ou repositionnez les émetteurs.

Que faire en cas d'interférences ?

Bien que le système soit conçu pour ignorer les sources de bruit IR, des interférences rares peuvent survenir. Déplacez le récepteur dans un autre endroit. Si le problème persiste, repositionnez les émetteurs pour qu'ils soient bien alignés avec le capteur de l'appareil.

L'IR Link Pro Flush est-il compatible avec tous les appareils ?

Il fonctionne avec la plupart des appareils A/V utilisant des fréquences IR de 30 à 60 kHz. Toutefois, certaines marques comme Bang & Olufsen (B&O) utilisent des fréquences plus élevées et ne sont pas compatibles. Contactez le support technique ebode pour vérifier.

Comment utiliser l'entrée d'état (STATUS) ?

Branchez un adaptateur d'alimentation (5-24 V CC ou 5-12 V CA) sur l'entrée d'état. Lorsque l'appareil A/V est allumé, la LED orange du récepteur s'allume, indiquant que l'appareil est sous tension. Un cavalier (jumper) permet de configurer le comportement des LED.

Où trouver une assistance supplémentaire ?

Consultez la notice complète disponible sur notice-facile.com ou visitez le site www.ebodeelectronics.eu pour des questions techniques.

MODE D'EMPLOI IR LINK FLUSH EBODE

1. Utilisation
2. Contenu du kit
3. Comment fonctionne l'IR Link Pro Flush ebode ?
4. Y a-t-il des conditions où l'IR Link Pro Flush ebode ne fonctionnera pas ?
5. Installation du IR Link Pro Flush ebode
6. Fonctionnement
7. Comment faire pour éviter et résoudre les problèmes eventuels ?
8. Informations techniques

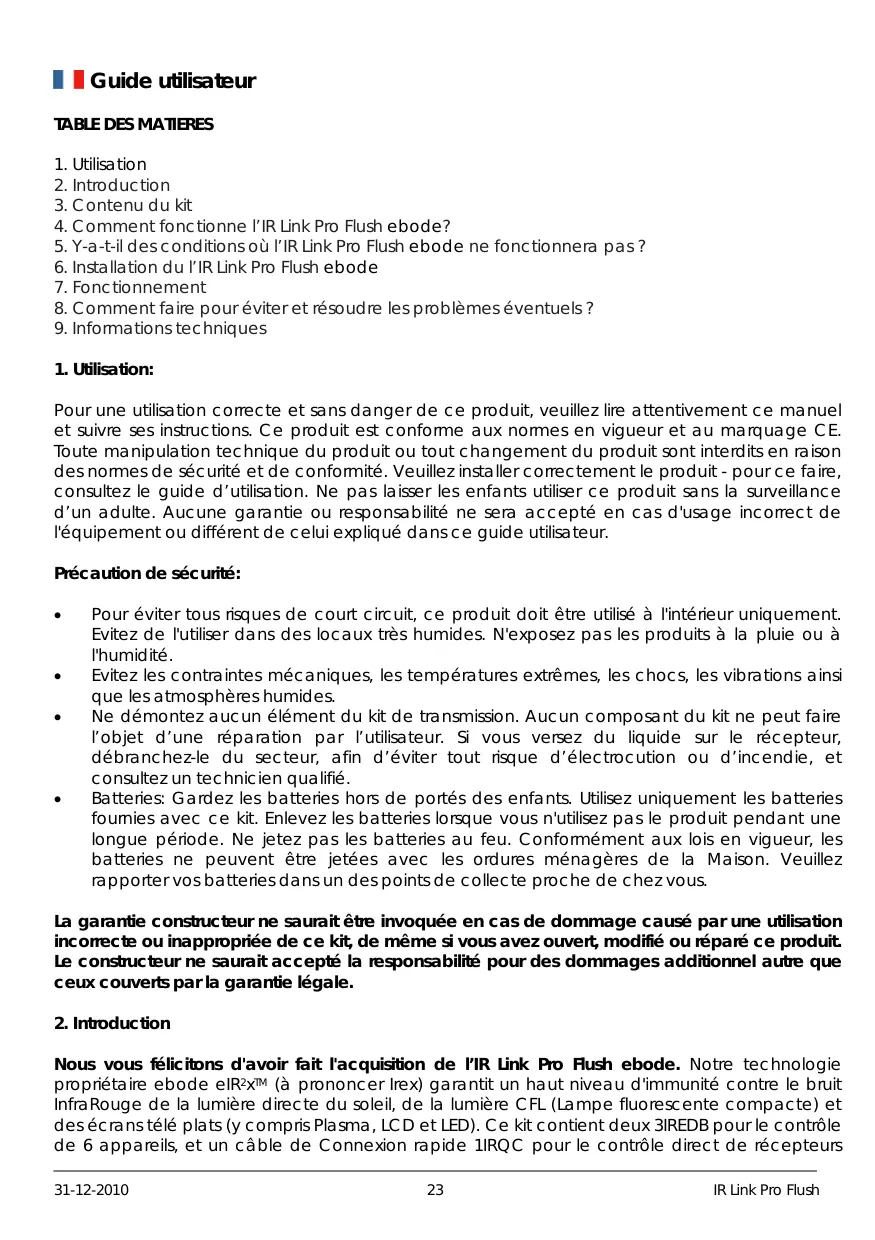

1. Utilisation:

Pour une utilisation correcte et sans danger de ce produit, veuillez lire attentivement ce manuel et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE. Toute manipulation technique du produit ou tout changement du produit sont interdits en raison des normes de sécurité et de conformité. Veuillez installer correctement le produit - pour ce faire, consultez le guide d'utilisation. Ne pas laisser les enfants utiliser ce produit sans la surveillance d'un adulte. Aucune garantie ou responsabilité ne sera acceptée en cas d'usage incorrect de l'équipement ou différents de celui expliqué dans ce guide utilisateur.

Précautions de sécurité:

Pour éviter tous risques de court-circuit, ce produit doit être utilisé à l'intérieur uniquement. Evitez de l'utiliser dans des locaux très humides. N'exposez pas les produits à la pluie ou à l'humidité. - Evitez les contraintes mécaniques, les températures extrêmes, les chocs, les vibrations ainsi que les atmosphères humides. - Ne démontez aucun élément du kit de transmission. Aucun composant du kit ne peut faire l'objet d'une réparation par l'utilisateur. Si vous versez du liquide sur le récepteur, débranchez-le du secteur, afin d'éviter tout risque d'électrocution ou d'incendie, et consultez un technicien qualifié. - Batteries: Gardez les batteries hors de portée des enfants. Utilisez uniquement les batteries fournies avec ce kit. Enlevez les batteries lorsque vous n'utilisez pas le produit pendant une longue période. Ne jetez pas les batteries au feu. Conformément aux lois en vigueur, les batteries ne peuvent être jetées avec les ordures ménagères de la maison. Veuillez rapporter vos batteries dans un des points de collecte proche de chez vous.

La garantie constructeur ne saurait être invoquée en cas de dommage causé par une utilisation incorrecte ou inappropriée de ce kit, de même si vous avez ouvert, modifié ou réparé ce produit. Le constructeur ne saurait accepter la responsabilité pour des dommages additionnels autres que ceux couverts par la garantie légale.

2. Introduction

Nos félicitations d'avoir fait l'acquisition de l'IR Link Pro Flush ebode. Notre technologie propriétaire ebode elR²x™ (à prononcer Irex) garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED). Ce kit contient deux 3IREDB pour le contrôle de 6 appareils, et un cable de Connexion rapide 1IRQC pour le contrôle direct de récepteurs

audio/video connus (par exemple, Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon, etc.). IR Link Pro Flush fonctionne sur un adaptateur secteur 12VCC (fourni) et est extensible avec des récepteurs supplémentaires IR Link dans les différentes pièces.

Le IR Link Pro Flush est un système d'extension InfraRouge qui permet de contrôler à distance des équipements A/V situés derrière un placard fermé, cachés, une autre chambre, ou tout simplement hors de portée. Le IR Link Pro Flush est alimenté par le secteur (pas de pile nécessaire).

Un système d'extension IR (InfraRouge) est généralement constitué d'un périphérique de capture, le "récepteur", un circuit de distribution, le "Hub", et enfin la diode IR de sortie (l'émetteur), qui transmet le signal IR aux équipements audio/video.

3. Contenu du kit

IR Link Pro Flush est un système d'extension de télécommande InfraRouge préemballé. Il comprend un récepteur IR de Flush Mount IRLPRO avec 4 interchangeables, haut en couleur couvre, un connecteur de blocs à 4 sorties émetteur IRHUB4 + un cable cavalier d'état d'entrée, deux émetteur Triple clignotant 3IREDB, un cable de connexion rapide 1IRQC et un cable d'alimentation 12 VCC. Ces éléments sont les seuls nécessaires pour contrôler jusqu'à 7 composants.

4. Comment fonctionne l'ir link pro flush ebode?

L'IR Link Pro Flush ebode est conçu pour être utilisé dans les systèmes de contrôle IR ou le connecteur de blocs IRHUB4 est dans la portée du récepteur IR IRLPRO Flush doté d'un câble de 2 mètres, par exemple, lors de l'installation de l'IR Link Pro Flush dans une armoire ou les composants contrôlés sont derrière des portes fermées, et le récepteur IRLPRO Flush peut être monté soit dans l'armoire (voir l'étape 3, chapitre 5), en visibilité directe avec votre télecommande.

5. Installation du IR link pro flush ebode

Les prises du hub sont codées par couleur pour une installation facile du récepteur IR et des émetteurs IRED, qui ont des connecteurs jacks colorés.

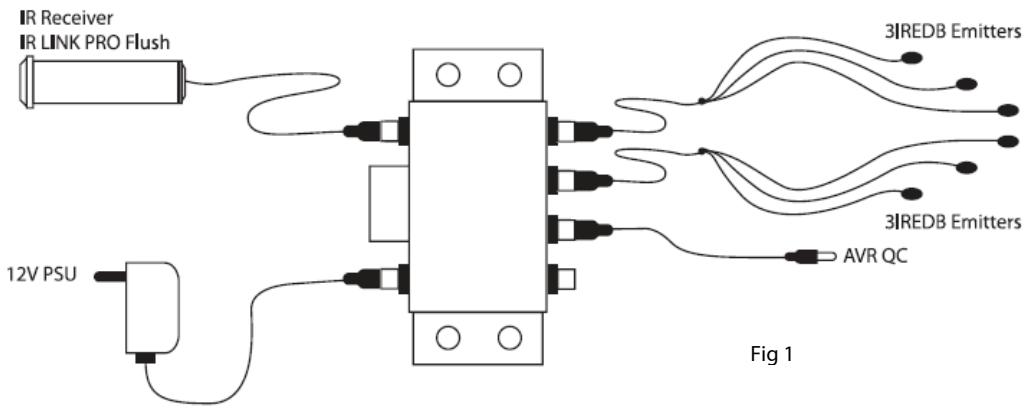

Un système typique est montré dans la Fig. 1 ci-dessous. Lors des connexions, reportez-vous à ce schéma et à la procédure suivante :

1. Fixez les émetteurs 3IREDB au-dessus du capteur IR des composants de votre système que vous souhaitez contrôler. Reportez-vous aux Fig. 2.

2a. Branchez les minis prises jaunes du 3IREDB dans l'une des prises jaunes "EMITTERS" du connecteur de blocs IRHUB4.

2b. Branchez le cable IRQC dans l'une des prises jaunes "EMITTERS" du IRHUB4, et l'autre extrémité à l'entrée IR mono 3,5 mm de votre AVR. Configuration des broches InfraRouges mono 3,5 mm TS : Pointe = données IR, Manchon = Masse. (CONSULTEZ LE MANUEL DU DISPOSITIF POUR LA CORRESPONDANCE DE LA CONFIGURATION DES BROCHES)

1. Percez un trou de 10,5 mm de large où vous souhaitez positionner le récepteur IR. Retirez la visécrou, appuyez sur le câble du récepteur et enfiler le dans le trou avec l'objet face à la salle (et en ligne de mire de votre télécommande). Vissez l'écrou jusqu'à ce qu'il soit suffisamment serré pour tenir le récepteur en place.
2. Branchez la mini prise rouge du récepteur IR IRLPRO Flush dans la prise rouge "IR RCVR" du connecteur de blocs IRHUB4.
3. Branchez l'alimentation 12VCC dans une prise 230V - 50Hz toujours sous tension.

REMARQUE : Il est important d'utiliser une prise de courant toujours sous tension pour que le système IR soit toujours actif pour l'alimentation du système des commandes.

1. Branchez la prise 2.1mm "C" de l'adaptateur d'alimentation dans la prise "+12 VDC" du connecteur de blocs IRHUB4.

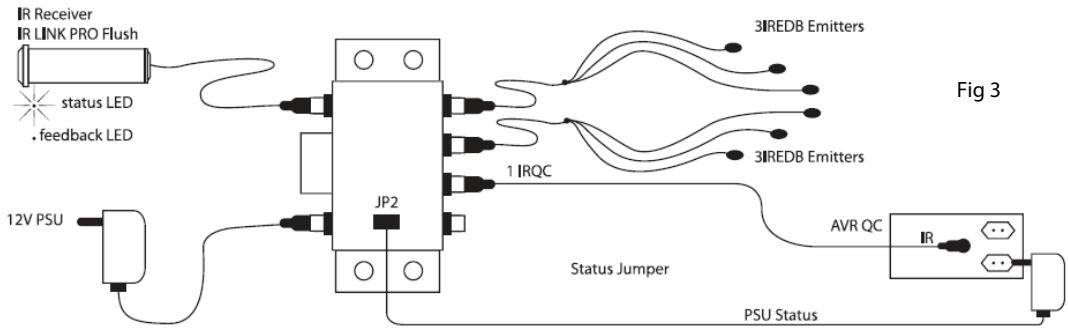

Etat

Vous pouvez envoyer un signal d'état d'alimentation au récepteur IR IRLPRO Flush en connectant un adaptateur d'alimentation à cette connexion (non fournie; 5 - 24 VCC & 5 - 12 VAC), qui est par exemple activé par l'appareil à commander. Lorsque le dispositif A/V ou le contact est allumé, le voyant d'état orange s'allume sur le récepteur IR IRLPRO Flush soit que vous pouvez voir que le dispositif A/V est allumé. (Voir figure 3). La gamme de tensions d'entrée est de 5 - 24 VCC & 5 - 12 VAC. Configuration des broches de la prise 2.1mm : manchon = centre/rouge + VCC, masse = noir.

Il y a une échancrure sur le dessus du meuble pour le placement du cavalier. La position par défaut du cavalier est la position de repos JP1. Vous avez 3 positions de réponse différentes pour la DEL d'été :

Fig 2

• Défaut, JP en position JP1 : DEL de rétroaction active & DEL d'état non active/inutilisé
• JP en position JP2 : DEL de rétroaction & DEL d'état toutes les deux éteintes
• Câble JP en position JP2 avec alimentation en tension dans la fourchette : DEL de rétroaction & DEL d'état actives (à condition qu'il y ait une tension externe présente)
• JP en position JP3 : DEL de rétroaction active & DEL d'état toujours allumée (si IRHUB4 est alimenté)

6. Fonctionnement

Le système de répéteurs IR devrait maintenant pouvoir contrôler chacun des éléments contrôlables. Lorsque le système fonctionne correctement, vous devriez voir un voyant bleu clignotant "de réponse" sur la face avant du récepteur IR IRLPRO Flush lorsque vous lui dirigez votre télécommande et appuyez sur les touches.

7. Commentaire pour éviter et résoudre les problèmes eventuels

Bien que l'IR Link Pro Flush soit équipé de la technologie propriété e^2x^TM (à prononcer Irex), qui garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED), dans certains cas très rares, on est obligé de déplacer le Récepteur IR dans un autre endroit, si l'unité commence à recevoir des interférences imprévues. Ces interférences peuvent, dans des cas graves, empêcher le système de fonctionner. Vous pouvez identifier ces interférences lorsque les Emetteurs IR sont allumés, même lorsque vous n'êtes pas en train d'utiliser une télécommande.

Après le repositionnement, vérifie si l'IR Link Pro Flush fait fonctionner le récepteur satellite ou d'autres composants. Si l'IR Link Pro Flush ne marche toujours pas, repositionnez les Emetteurs IR. Il se peut qu'il ne puisse pas être positionné directement sur le capteur InfraRouge de réception de l'appareil. Reportez-vous au guide d'utilisation de l'appareil ou du fabricant pour connaître l'emplacement exact du capteur infrarouge.

IMPORTANT: Pour les installations impliquant plus de deux pièces éloignées, faites appel à un installateur professionnel audio/video expérimenté dans les systèmes de télécommande infrarouge.

Avez-vous encore des questions? Veuillez visiter notre site www.ebodeelectronics.eu.

Specifications du recepteur IR IRLPRO FLUSH

• Bande passante de modulation de fréquence InfraRouge 30 - 60 kHz.
• Câble de longueur 2 m, extensible au max. à 300 mètres (UTP (à paires torsadées non blindées) ou équivalent).
• configuration des broches de la pointe 3,5 mm TRRS de la pointe au manchon :

Pointe = jaune = données IR O Anneau 1 = noir = masse O Fil fin 3 O Anneau 2 = rouge = +12VCC O Fil fin 4 à l'extérieur, du côté opposé à jaune/bande blanche O Manchon = blanc = Etat O Fil fin 2 à côté de jaune/bande blanche

• Portée de la réception : Jusqu'à 10 mètres, selon les conditions locales et de la télécommande utilisée. Angle de réception : 45 degrés des axes. Voyant de réponse (bleu). Indique la réception InfraRouge uniquement lorsque des émetteurs sont connectés.

Voyant d'état (orange) : Indique l'état d'alimentation du système A/V - Nombre maximum d'émetteurs InfraRouges directement contrôlés : 4 émetteurs triple utilisant le concentrateur de connexion IRHUB4. Jusqu'à six récepteurs IR IRLPRO Flush peuvent être connectés en parallèle aux bornes d'entrée à vis du lien infrarouge en série du connecteur de blocs IRHHUB (par exemple IRHUB2CI et IRHUB4 en option). Exigences d'alimentation : 12 volts CC @ 25 mA. Nécessite une alimentation de 12VCC (fournie). Dimensions du récepteur IR IRLPRO Flush: 50 mm x 0 12 mm

REMARQUE : L'appareil ne marche pas avec certaines marques et modèles qui fonctionnent à des fréquences plus élevées (par exemple, B&O). Contactez le support technique d'ebode pour plus d'informations.

Exigences des câbles pour de grandes distances aux pièces :

3-conducteurs, 24AWG / 0,2 mm2 rigide ou couple jusqu'à 50m, 22AWG / 0,35 mm2 jusqu'à 100m, 20AWG / 0,5 mm2 jusqu'à 200m et 18AWG / 1mm2 jusqu'à 300m (non blindé, toléré).

Longueur maximale de transmission : 300m avec câble de catégorie (UTP, utilisez le blanc rayé pour GND (masse), et utilisez 2 couleurs unies pour l'IR et 2 couleurs unies pour 12VCC).

En cas d'utilisation de cable non blindo sur une longue distance (>25m), il est peut etre nécessaire de connecter une resistance A 470 Ohm 1/8Watt en parallèle entre IR et GND au connecteur de blocs IRHUB.

Connecteur de blocs IRHUB4

1 alimentation: 230V 50Hz, 12VCC 100mA (fournie) 1 borne à vis en croix Wago pour IR, terre, 12 V c.c. et état 1x JP2 état d'alimentation, entrée : 5 - 12 V c.c. à 10 mA minimum ou 5 - 12 V c.a. à 47-63 Hz 1x JP à fiche C, câble de 2,1 mm, centre positif (non fourni) 4 prises InfraRouges : Prise mono 3,5mm TS 1 Prise récepteur IR: Prise 3,5mm TRRS Dimensions: 70 × 45 × 18 ~mm
