BRUKSANVISNING IR LINK FLUSH EBODE

1. För bösta användning
2. Introdktion
3. Innehåll
4. Hur fungerar ebode IR Link Pro Flush?
5. Finns det forhällanden dæ ebode IR Link Pro Flush inte fungerar?
6. Installera ebode IR Link Pro Flush
7. Användning
8. Problemlösning
9. Specificationer

1. För bösta användning

For att du sca ha storst mojliga nytta av denna produkt och for att du sca kunna anvanda den pa ett saker tatt ar det viktigt att du laer igenom den har manualen och ar sarskilt noga med sakerhetsinstruktionerna. Enheten ar registrarad som en enchet som inte orsakar storningar pa radiosandninger. Den ar CE-godkand och foljer de krav som finns for lagspanningsprodukter. Alla instruktioner, sarskit gallande sakerhet och installation, maste foljas. Teknisk manipulation av produits, ell andra andringar, ar forbjudna eftersom det aventyrar din sakerhet samt kraver tillstand. Se till sa att du staller in encheten pa ratt satt - instruktioner finns ienna manual. Unga barn sca bara anvanda encheten under en vuxen persons overseende. Garantin kommt inte att galla om skada uppstar i samband med felaktig anvandning av encheten, sa anvand den bara sa som anges i manualen.

SAKERHETSFORESKRIFTER

• För att forhindra kortslutning ar det viktigt att Produkten (om ej annat anges) bara används inomhus och på torra platser. Utsätt inte encheten für regn eller fukt.
• Undvik starka stötar och mekaniskt slitageamt extrema temperaturer. Samma sak gäller for vibrationener och hög luftfuktighet.
• Plocka aldrig isär nāgon del av encheten. Inuti den finns inget unterhäll som du kan utföra själv. Enheten ska enbart repareras av kvalificerad personal som ar godkänd av tillverkaren. Maste delar bytas ut sā skä de bytas ut till originaldelar.
• Adaptern: Anslut bara adaptern till ett eluttag after att du kollat sa att elstandarden i ditt hem/kontor overensstämmer med specifikationerna på Produkten. Anslut aldrig encheten dä sladden eller adaptern ar skadad. Om skada uppstätt, kontakta din Återförsäljare.
• Batterier: häll batterierna utom räckhäll for barn. Återvinn batterierna i区域内 batteriholk. Använd aldrig gamla batterier erller batterier av olica marken/typer tillsammans. Ta ur batterierna dà du inte ská använda encheten under lang tid. Dà du sätter i batterierna ská du se till sä att polerna ligger rätt. Se till sä att batterierna inte kortsluter och att deintekommen i kontakt med öppna lågor (de kan explodera).

Vid felaktig använding, om encheten har öppnats, andrats erler reparerats av okvalificerad personal sä gäller inte garantin langre. Tillverkaren och Återförsäljaren tar inget som helst ansvar omprodukten har anvånts på annat satt an vad som anges i manualen. Återförsäljaren tar inget som helst ansvar for skador som inte täcks specifikt av garantin.

2. Introduktion

Gratulerar till ditt val att kopa ebode IR Link Pro Flush. Vår eIR²x™-teknik (uttalas Irex) ger en hög niva av immunitet mot InfraRöda störningar genom direkt solljus, CFL-belynsing och platt-TV-apparater (inklusive Plasma, LCD och LED). Satsen innehäller två 3IREDB for styrning av 6 enheter och en 1IRQC snabbanslutningskabel for direktkontroll av vanliga audio/videoomottagare (t.ex. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon etc). IR Link Pro Flush drives av en 12V likströmsadapter (medfoljare) och kan byggas ut med extra IR Link-mottagare i olika rum.

IR Link Pro Flush ar ett eldrivet InfraRed Extender System som ger total fjarrkontroll for audio/video-komponenter (som Blu-ray-spelare, A/V-mottagare, DVR, satellitmottagare, kabelmottagare, etc.) som kan placeras bakom stängda skapsdörrar, i andra rum aller alla andra dolda och/eller utom synhäll varande platser.

InfraRed Extender bestär i allmänhet av en IR-infängarenhet, "mottagaren", en distributionskrets, "hubben", och slütligen IR-diodutgången, "sändaren", som skickar signalen till A/V-ultrustningen.

3. Inneháll

IR Link Pro Flush ar ett forpackat InfraRed Remote Control Extender System. Det innehaller en IRLPRO Flush Mount IR-mottagare, inklusive 4 utbytbara, fargade tackgaller (svart, vit, krom, mässing), en IRHUB4 anslutningsmodul med 4 sändarutgängar + Statusingäng for Jumper Cable, en två 3IREDB trippelblinkande sändare, en 1RQC snabbanslutningskabel och en 12 V likströmsenhet. Dessa delar ar allt som kravs for att kunna styra upp till 7 componententer.

4. Hur fungerar ebode IR Link Pro Flush?

ebode IR Link Pro Flush ar avsedd for använding i IR kontrollsystem där IRHUB4 anslutningsmodul finns inom räckhäll für 2-meterskabeln frän IRLPRO Flush IR-mottagaren, t.ex vid installation av IR Link Pro Flush i ett skap där de componenter som styrs finns bakom stängda dorrar och IRLPRO Flush Mottagare kan saga monteras in i skapet (se steg 3 i kapitel 5), sä att den ar synlig für din fjärkrontroll.

5. Installera ebode IR Link Pro Flush

Hubbarna ar färgkodade for enkel plug-and-play-installation av IR-mottagaren och IRED-sändarna som har färgade uttag.

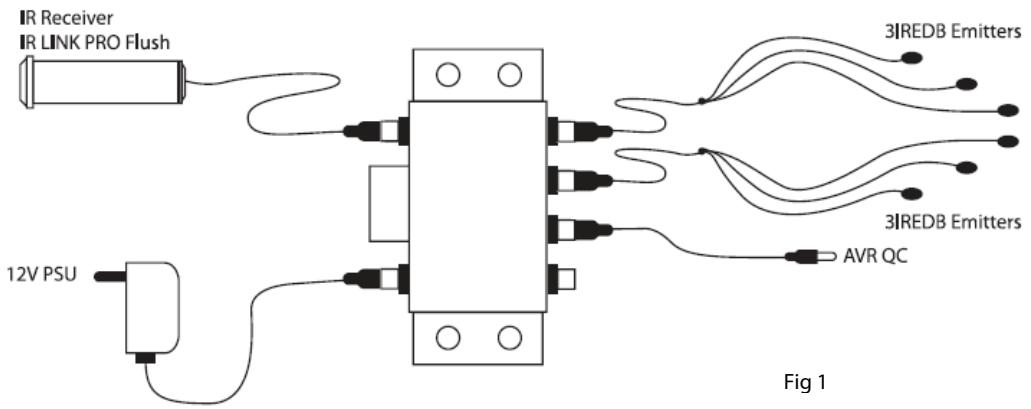

Ett typiskt system visas i Fig 1 nedan. Se tabellen och den procedur som gäller for anslutting:

1. Fäst de 3IREDB-sändarna på IR-sensorfönstren på de komponenter i ditt system som du vill styra. Se Fig 2.

2a. Anslut de gula minikontakterna frän 3IREDB till nàgon av de gula "EMITTERS"-uttagen på IRHUB4 anslutningsmodul.

2b. Anslut IRQC-kabeln till nāgon av de gula "EMITTERS"-uttagen pa IRHUB4 och den andraänden i 3,5 mm monoingäng pa din AVR. IRED Mono TS 3,5mm stiftskconfiguration: spets ar IR-data, mantel ar Jord. (KONTROLLERA I MANUALEN FÜR ENHETEN FÜR PASSANDE STIFSKONFIGURATION)

Fig 2

1. Borra ett hal 10,5 mm bred darr du vill placera IR-mottagare. Ta bort mutter, tryck mottagaren kabel och trad genom halet med objektivet in i rummet (och i line-of-sight av fjarrkontrollen). Skruva loss muttern tills hart att halla mottagaren pa plats.
2. Anslut den röda minikontakten fran IRLPRO Flush IR-mottagaren till det röda "IR RCVR"-uttaget på IRHUB4 anslutningsmodul.
3. Anslut 12 V-likströmsenheten till att obrutet 230V - 50Hz uttag.

OBS: Det ar viktigt att IR-systemet ansluts via ett obrutet uttag sa att systemet alltid ar aktiverat for commande for systemstart, ON.

1. Anslut 2,1 mm "C"-kontakten till stromadaptern till "+"12VDC"-uttaget på IRHUB4 anslutningsmodul.

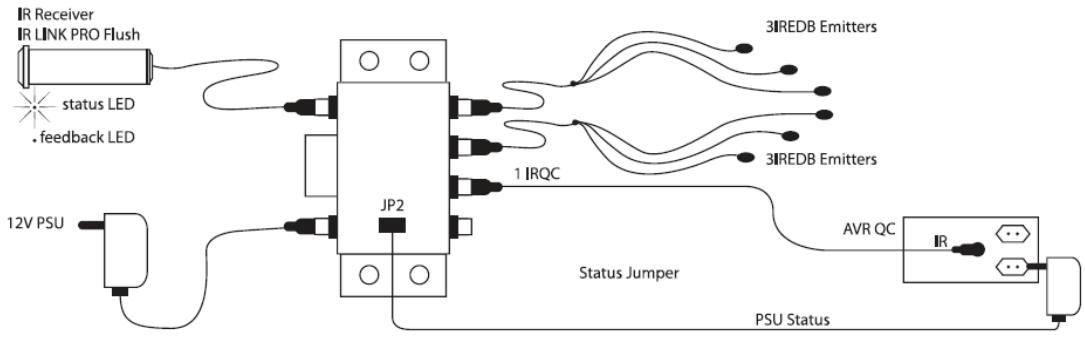

STATUS

Du kan skicka en strömstatussignal till IRLPRO Flush IR-mottagaren genom att ansluta en strömadapter tillenna anslutting (medfoljer inte; 5 - 24 VDC & 5 12 VAC) som exemplvis kan brytas av encheten som styrs. Då A/V-enheten erkerkontakten ar tillslagen tänds den gula LED-lampan på IRLPRO Flush IR-mottagaren for att visa att A/V-enheten ar tillslagen. (se fig 3). Ingängsspänning sca vara 5 - 24 VDC & 5 12 VAC. Uttag 2,1 mm pi konfiguration: centrum/rod År +VDC, mantel/svart År Jord.

Fig 3

Ovanpa skapet finns en brytkontaktor for bygelplacering.Standardinstallningen for bygeln ar i parkerad position JP1. Du har 3 olika status LED-responspositioner:

• Standard, JP i position JP1: Feedback-LED aktivoch status-LED icken aktiv/oanvänd
• JP i position JP2: Feedback-LED och status-LED băda alltid AV
• JP kabel i position JP2 med spanningsmatning inom räckvidd:Feedback-LED ochstatus-LED aktiv (beroende på narrvarande extern spanning)
• JP i position JP3: Feedback-LED aktiv och status-LED alltid PÄ (baserat på effekt till IRHUB4)

6. Användning

IR-repetersystemet ska nu fungera for samtiga styrda componenter. Då systemet fungerar som det ska syns en blå "talk-back" LED-lampa blinka på framsidan av IRLPRO Flush IR-mottagaren när du riktar din fjärrkontroll mot den och trycker på nagon av knapparna.

7. Problemlösning

Trots att ebode IR Link Pro Flush har [ vår egn a elR^2x^TM -teknik som ger en 1.0pt niva av immunitet mot InfraRoda störningar genom direkt solljus, CFL-belysning och platt-TV-apparater (inklusive plasma, LCD och LED) kan det i sallynta fall vara nodvändigt att flytta IR-Mottagaren till en annan plats om encheten tar in oväntade störningar. Dessa störningar kan i svára fall forhindra att systemet fungerar. Du kan identifiera störningar genom att IR-dioderna lyser eller blinkar Åven om du for tillfallet intealander signaler med fjärkkontrollen.

After omplacering bör du kontrollera om IR Link Pro Flush styr satellitmottagaren aller andrakomponenter. Om IR Link Pro Flush ändä inte fungerar bör du flytta IR-Sändardioderna. Enhetenfär dock inte placeras direkt ovanfor mottagarenhetens InfraRöda Mottagaröga. Läs i enhetensanvändarmanual aller kontakta tillverkaren for att fä veta den exakta placeringen av detinfraróda mottagarogat.

Övriga frågor? Se www.ebodeelectronics.eu

8. Specificationer

IRLPRO FLUSH IR-MOTTAGARSPECIFICATIONER

InfraRed modulationsfrekvens bandbredd: 30 - 60 kHz
Kabellängd 2 m, kan forlängas till max 300 meter (UTP eller motsvarande).
Röd 3,5 mm TRRS-kontakt stiftskconfiguration frän spets till mantel:

Spets = Gul = IR-data
Ring 1 = Svart = Jord = Tunn trad 3
Ring 2 = R = +12VDC = Tunn trad 4 ute, motsatt ande till gul/vitrandig
- Mantel = Vit = Status = Tunn trad 2 bredvid gul/vitrandig

• Mottagningsrückvidd: Upp till 10 meter beroende på lokala forhällanden och vilken fjärrkontroll som används.
• Mottagningsvinkel: 45 grader—from axeln.
  Talkback LED (BLÅ). Indikerar InfraRed mottagning enbart dã sändare År ansluten(na).
  Status LED (GUL). Indikerar stromstatus for A/V-system.
• Max antal direktdrivna IRED IR-sändare: 4 trippelsändare som använder IRHUB4 anslutningsmodul. Upp till sex IRLPRO Flush IR-mottagare kan anslutas parallellt till skruvterminalingängarna på IR Link IRHUB-seriens anslutningsmoduler (t.ex. tillvalen IRHUB2CI och IRHUB4). Strömforbrukning: 12 V DC @ 25 mA. Kräver 12 V DC strömenhet (medfoljer).
  Dimensioner IRLPRO Flush IR-mottagare: 50mm× 012mm

OBS: Enheten fungerar inte med vissa marken och modeller som drives vid högre frekvenser (t.ex. B&O). Kontakta ebode Tekniska support for mer information.

Kabelspecifikationer for langre kabel till angransande rum:

3-ledare, 24AWG/0,2 mm 2 solid ell er platt kabel upp till 50m , 22AWG/0,35 mm2 upp till 100m 20AWG/0,5 mm2 upp till 200 m och 18AWG/1 mm2 upp till 300 m (oskyddad OK).

Max overfüringslangd: 300 m med kategorikabel (UTP, använd vit sammansatt für jord och 2 solida färger für IR och 2 solida färger für 12 V DC).

Om det finns lang sträcka oskyddad kabel (> 25m) kan det vara nödvändigt att ansluta ett 470 Ohm 1/8 Watt motständ parallellt mellan IR och Jord på IRHUB anslutningsmodul.

IRHUB4 anslutningsmodul

• Strömförsörning: 230V~50Hz, 12 V DC 100 mA (medfoljer)
  1x 4-vagsWagofastklamma for IR, GND, 12VDC och status
  1x effektstatus JP2-ingång:5 - 12VDC vid 10mA minimum uller 5 - 12VAC vid 47-63HZ
  1x JP till C-kontakt 2,1mm kabel, centerpositiv (medfoljer ej)
  4x IRED-uttag: 3,5 mm mono TS-kontakt
  1x IR-mottagaruttag: 3,5 mm TRRS-kontakt
  Matt: 70 × 45 × 18 ~mm
