GEBRUIKSAANWIJZING IR LINK FLUSH EBODE

1. Gebruiksvoorschrift
2. Introductie
3. Inhoud
4. Hoe werkdt de ebode IR Link Pro Flush?
5. Werkt de ebode IR Link Pro Flush altiijd?
6. Installeren van de ebode IR Link Pro Flush
7. Gebruik
8. Wat te doen bij problemen
9. Technische informatie

1. Gebruiksvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op. Dit apparaat is gefabricieerd en goedgekeurd in overeenstemming met de CE-richtlijnen. Raadpleeg voor correct gebruik deze gebruikershandleiding. Technische veranderingen of andere aanpassingen van het product zich Niet toegestaan om redenen van veiligheid en keuringen. Om een juiste installment te waarborgen dient u de gebruikershandleiding goed door te nemen.

Gebruik van dit apparaat door kinderen alleen onder toezicht van een volwassene. Dit apparaat要去 worden gezruikt volgens de aanwijzingen in deze handleiding en is nicht geschikt voor andere doeleinden.

Veiligheidswaarschuwingen

• Om kortsluiting te voorkomen, dient dit product (tenzij anders aangegeven) uitsluitend binnenshuis gelebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht.
• Vermijd overmatige mechanische slijtage en schade, extreme temperaturen, sterke vibraties en hoge luchtvochtigheid.
• Het product nooit openmaken: er zich geen onderdelen die selbst verrangen können worden. Laat reparatie of service alleen over aan deskundig personeel. Defecte onderdelen enkel en alleen verrangen met originele (reserve) onderdelen.
• Batterijen: houd batterijen buiten bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wonneer u het system langerearend nicht gebruikt. Let bij het inleggen van de batterijen op de polariteit (+/ -: verkeerd inlegegen kan explosiegevaar opleveren.

Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies, komen alle garantie-bepalingen te verrallen. De leverancier aanvaardt geen productaan-sprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. De leverancier aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

2. Introductie

Gefeliciteerd met de aankoop van dit ebode product. De uniquee ebode elR^2x^TM (spreekuit als Irex) technologie garandeert een hoge mate van immuniteel voor InfraRood storing van direct zonlicht, CFL verlichting en flat screen TV's (inclusief Plasma, LCD en LED). Deze kit bevat twee 3IREDB voor bediening van 6 apparaten, en 1 IRQC Snelkoppeling kabel voor directe bediening van populaire A/V Receivers (bjv. Yamaha, Onkyo, Denon, Marantz, NAD, Harman Kardon, enz.).

De IR Link Pro Flush werkt met een 12VDC voedingsadapter (inbegrepen) en is UIT te breiden met extra IR Link Ontvangers in verschillende kamers.

Met de ebode IR Link Pro Flush kunt u de InfraRood signalen van uw eigén afstandsbediening verlungen. ebode IR Link Pro Flush.maakt het möglichk om uw A/V apparatuur te bedieren verwijl deze in een gesloten kast of andere ruimte staat of verdekt is opgesteld. De ebode IR Link Pro Flush maakt gebruik van een voedingsadapter en u hebt dus geen batterijen nodig.

Een InfraRood verlang systeme bestaat uit een InfraRood Ontvanger, de IR Receiver, een verdelijk blokje, de IR Hub en tot slot de IRED LED zender die het InfraRood signalaal wee uitzendt, de IR Emitter.

3. Inhoud

De IR Link Pro Flush is een InfraRood afstandsbediening verlengsysteme. Het bevat een IRLPRO Flush Mount IR Ontvanger met 4 verwisselbare topcovers in de kleuren zwart, wit, chroom en koper, een IRHUB4 verdeelblok met 4 Emitter uitgangen + Status ingang, twee 3IREDB Drievoudige Emitter met blinkende feedback, een 1IRQC Snelkoppeling babel en een12VDC Voedingsadapter. U=kunt met gebruik van al deze onderdelen tot 7 componenten bedieren.

4. Hoe werkt de ebode IR Link Pro Flush?

De ebode IR Link Pro Flush is bestemd voor gebruik in IR afstandsbedieningsystemen waar bij het IRHUB4 Verdeelblok binnen bereik is van de 2 meter kabel van de IR Ontvanger; bijv. wanner u de IR Link Pro Flush Kit in een kast installeert waar de te bedieren componenten achechter gesloten deuren+zijn. De IR Ontvanger kan dan bijvoorbeeld in het kast gemonteerd worden (zie stap 3 in Hoofdstuk 5), maar wel algtd op een zodanige manier dat uw afstandsbediening er direct op gericht kan worden.

5. Installeren van de ebode IR Link Pro Flush

De IRHUB4 aansluitingen zijn met kleuren gecodeerd. Dit zorgt voor gemakkelijke plug & play installment die doordat de pluggen van de IR Ontvanger en de IR Emitter LEDs ook gekleurd�.

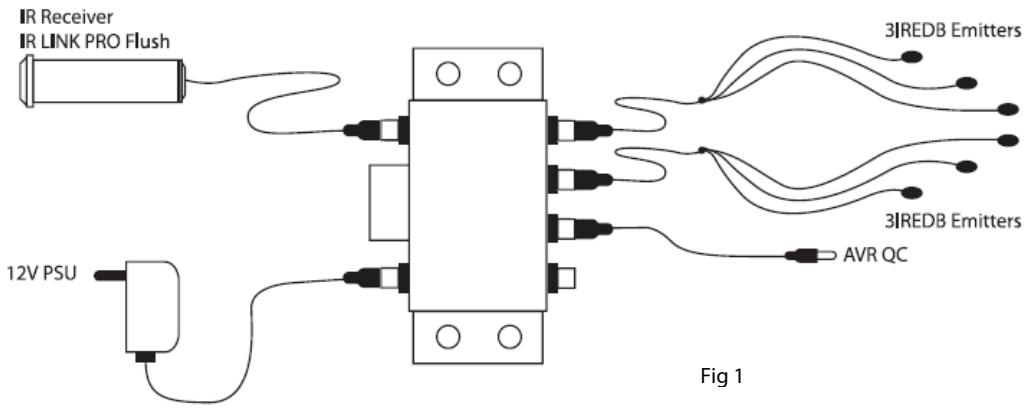

Fig. 1 hieronder maar een typisch system zien. Gebruik dit diagram en de procedure hieronder om de aansluitingen tot stand te brengen:

1. Bevestig de 3IREDB Emitters op het IR sensorraampje van de componenten in uw systeme die u wilt bedieren. Zie Fig. 2.
   2a. Steek de gele ministekkers van de 3IREDB in een van de gele "EMITTERS"uitgangen van het IRHUB4 verdeelblokje.
   2b. Steek de IRQC kabel in een van de gele ingangen gregarkeerd "EMITTERS" van de IRHUB4, en het andere uiteinde in de 3,5 mm mono IR ingang van uw AVR.

Fig 2

IRED Mono TS 3,5mm stekkerconfiguration: tip is IR Data, mantel is Massa GND. (CONTROLER DE HANDLEIDING VAN HET APPARAAT A.U.B. VOOR EEN PINCONFIGURATIE)

OVEREENKOMSTIGE

1. Kies een gewensteplaats voor de IRLPro Flush IR Ontvanger, in direct-zichtverbinding van deplaats waar u de afstandsbediening wilt gebruiken. Boor een gaatje van 10,5mm doorsnede en nadat u de klemmoer verwijderd heeft kut u de IR ontvanger door het gaatje duwen, met de lens aan de zijde van de ruimte van waaruit u wilt bedieren. Fixeer de IR Ontvanger door de moer terug te schroeven totdat.Deze klemvast zit.
2. Steek de rode ministekker van de IR Ontvanger in de rode "IR RCVR" ingang op het IRHUB4 verteelblok.
3. Steek de 12VDC Voedingsadapter in een Niet-schakelbaar 230V - 50Hz stopcontact.

OPMERKING: Het is belangrijk een AC stopcontact te gebruiken dat Niet schakelaarbaar is, zatat het IR systemealtijd actief is voor inschakelcommando's van de systeemvoeding.

1. Steek de 2,1mm "C" stekker van de voedingsadapter in de "+"12VDC" ingang op het IRHUB4 verteelblok.

STATUS

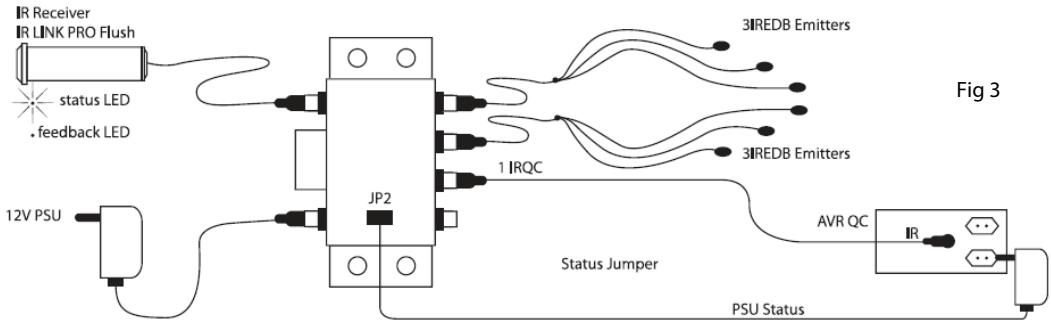

U kurz een "voedingsstatus" signalaar naar de IR Ontvanger sturen door een voedingadapter op\ deze aansluiting aan te sluiten (niet inbegren), die bijv. worden geschakeld door het te\ bedieren apparaat. Wanner het A/V apparaat of contact worden ingeschakeld, za de Amberkleurige Status LED in de IR Ontvanger oplichten, zodat u kurz zien dat het A/V apparaat is ingeschakeld (zie figuur 3). De ingangsspanning heegt een bereik van 5-24VDC & 5-12VAC. Aansluiting 2,1mm "C" stekkerconfigatie: center/rood is +VDC, mantel/zwart is Massa GND.

De bovenkant van de IRHUB4 is voorzien van een uitsparing waar jumpers geplaatst+kennen worden. De standard instelling is jumper positie 1 (JP1). Door de jumper te verplaatsen zijn er 3 verzillende möglichkheden voor het gebruik van de Status LED in de IR Ontvanger:

• Standaard, jumper in positie JP1: Feedback LED is actief, en Status LED Niet actief cq ongebruikt
• Jumper verplaatsen maar JP2: Feedback LED alsook Status LED�uijtgeschakeld.
• De jumper kabel op positie JP2, en een spanning op de kabel: Feedback LED alsook Status LED beiden actief (Status LED AAN afhankelijk van aanwezigige spanning op de Jumper kabel).
• Jumper verplaatsen maar JP3: Feedback LED is actief, en Status LED za AAN+zijn zolang het IR Verlengsysteme aan staat.

6. Gebruik

Met het IR Link verlengsysteme zou u nu alle aangesloten A/V componenten要去en kuren bedieren. Wanner het systeme correct werkt, ziet u een blauwkleurige "feedback" LED knipperen op de voorzijde van de IR Ontvanger zodia u uw afstandsbediening(en) erop richt en een toets indrukt.

7. Wat te doein bij problemen

Alhoewel de ebode IR Link Pro Flush is uitergerust met once eR²x™ (spreek uit als Irex) technologie, welke een hoge mate van immunititeit voor infrarood storing van direct zonlicht, CFL verlichting en flat screen TV's (inclusief Plasma, LCD en LED) garandeert, kan het in een enkel geval zijn dat de IR Ontvanger toch last hebft van interferentie (storing). In het ergste geval zorgt deze storing ervoor dat het systemen Niet werkt. In het geval van storing branden de IR LEDs constant, ook als u geen commando geeft met uw afstandsbediening. U kunt de IR Ontvanger dan het Beste een stukje verplaatsen.

Na het verplaaten Aunt u de werkung opnieuw testen. Als de IR Link Pro Flush nog steeds nicht werkt, herplaats dan de IRED Emitter(s). Het kan zich dat deze Niet direct op het InfraRood oog van uw apparatuur geplaatst is. U Aunt de gebruiksaanwijzing van dat apparaat raadplegen of contact opnemen met de fabrikant voor de exacte locatie van het InfraRood oog.

Mocht de ebode IR Link Pro Flush in het geheel Niet werken, controllerer dan de voedingsadapter.

Controleer ook of alle aansluitingen goed+zijn aangesloten.

Belangrijk: Wij raden het aan om voor installations, waar bij meer dan twee ruimtes op afstand bediend要去en worden, een professionele en ervaren installmenter in te schakelen.

Heeft u nog vragen? Kijk dan op www.ebodeelectronics.eu.

InfraRood carrierfrequentie bandbreedte: 30 - 60 kHz.
Kabellenge 2m, verlengbaar tot max. 300 meter (UTP of gelijksoortig).
- Rode 3,5mm TRRS stekkerconfigatie van tip tot sleeve:

Tip = geel = IR Data
Ring 1 = zwart = Massa/GND = dunne kabel 3
Ring 2 = rood = +12VDC = dunne kabel 4 aan de buitenkant, aan het andere uiteinde van de geel/wit gestreepte kabel
o Sleeve = wit = Status dunne kabel 2, naast de geel / wit gestreepte kabel

• Ontvangstbereik: Tot op 10 meter, afhankelijk van lokale condities en de gebrukte afstandsbediening.

• Ontvangsthoek: 45 graden.

• Feedback LED (BLAUW). Geeft alleen InfraRood ontvangst aan wonneer Emitter(s) zich verbonden.
  Status LED (AMBER). Geeft de voedingsstatus aan van het A/V systemd

• Maximaal aantal direct aangedreten IRED IR Emitters: 4 drievoudige Emitters gebruikmakend van het IRHUB4 verdeelblok. Tot op zes IRLPRO Flush IR Ontvangers+kennen parallel aangesloten worden op de schroefklemingangen van de IR Link IRHUB series verdeelblokken (bijv. optionele IRHUB2CI en IRHUB4). Stroomvereisten: 12 volts DC @ 25 mA. Vereist 12VDC Voeding (inbegrepen).
• Afmetingen IRLPRO Flush IR Ontvanger: 50mm × 0.12mm

OPMERKING: Apparaat zal nicht werkken met bepaalde merken & modellen die op hogere frequencies werkken (bijv. B&O). Neem contact op met ebode Technische Ondersteuning voor meer informatie.

Kabelvereisten voor lange afstand waar andere ruimten:

3-voudige kabel, 24AWG/0,2mm2 vaste of losse draadkern tot 50m, 22AWG/0,35mm2 tot 100m, 20AWG/0,5mm2 tot 200m en 18AWG/1mm2 tot 300m (niet-afgeschermd is OK).

Maximum overdrachtlengte: 300m met categoriekabel (UTP, gebruik witgestreep shotgun voor Massa en gebruik 2 solide kleuren voor IR en 2 solide kleuren voor 12VDC).

Indien u een zeer lange onafgeschermde kabel gebrukt (>25m) , is een parallel aansluiting van een 470 Ohm 1/8Watt waarstand eventueel vereistussen IR en Massa/GND van het IRHUB Verdeelblok.

IRHUB4 Verdeelblok

1x Voeding: 230V 50Hz 12VDC 100mA (inbegren)
1x 4-voudige schroefverbinding voor IR, GND, 12VDC en Status
1x Status ingang JP2: 5 - 12VDC @ 10mA minimaal of 5 - 12VAC @ 47-63HZ
1x JPaarC- plug 2.1mm verloopkabel,centre positief (voeding nicht meegeleverd)
4x IREDuitgangen (geel): 3,5mm mono TS-stekker
1x IR Ontvangeringang (rood): 3,5mm TRRS- stekker
- Afmetingen: 70x45x18mm
