Type de produit	Alimentation ATX
Puissance	550 Watts
Certification d'efficacité	80 PLUS Bronze
Tension d'entrée	100-240V
Fréquence d'entrée	47-63 Hz
Dimensions approximatives	150 mm x 140 mm x 86 mm
Poids	1.8 kg
Connecteurs principaux	1 x 24-pin ATX, 1 x 4+4-pin CPU, 2 x 6+2-pin PCIe, 6 x SATA, 3 x Molex
Compatibilités	Compatible avec les cartes mères ATX, Micro ATX et Mini ITX
Fonctions principales	Protection contre les surtensions, protection contre les courts-circuits, protection contre les surcharges
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon sec, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, réparation non recommandée
Garantie	Garantie de 3 ans

FOIRE AUX QUESTIONS - ZS SERIES 550WATT 80PLUS BRONZE OCZ

Quelle est la puissance de l'alimentation OCZ ZS SERIES ?

L'alimentation OCZ ZS SERIES a une puissance de 550 watts.

Qu'est-ce que la certification 80 PLUS Bronze ?

La certification 80 PLUS Bronze signifie que l'alimentation est au moins 82% efficace à 20% et 100% de charge, et 85% efficace à 50% de charge.

Comment savoir si mon alimentation fonctionne correctement ?

Vous pouvez vérifier le bon fonctionnement de votre alimentation en s'assurant que le système démarre sans problèmes, que les ventilateurs fonctionnent et qu'il n'y a pas de bruits inhabituels.

Que faire si mon ordinateur ne s'allume pas après l'installation de l'alimentation ?

Vérifiez toutes les connexions, assurez-vous que l'alimentation est correctement branchée à la carte mère et aux composants, et testez avec un autre câble d'alimentation si possible.

L'alimentation OCZ ZS SERIES est-elle compatible avec mon boîtier ?

L'alimentation OCZ ZS SERIES est de format ATX, donc elle est compatible avec la plupart des boîtiers ATX standard.

Quels câbles sont inclus avec l'alimentation ?

L'alimentation OCZ ZS SERIES inclut plusieurs câbles pour l'alimentation de la carte mère, du processeur, et des périphériques SATA et Molex.

Comment nettoyer mon alimentation OCZ ZS SERIES ?

Débranchez l'alimentation, puis utilisez un aspirateur avec un embout doux ou un chiffon sec pour enlever la poussière des grilles et des ventilateurs.

Que faire si l'alimentation chauffe trop ?

Assurez-vous que l'alimentation est correctement ventilée et qu'il n'y a pas d'obstruction autour des grilles. Si le problème persiste, vérifiez si l'alimentation est sous-dimensionnée pour votre configuration.

Est-ce que l'alimentation OCZ ZS SERIES a une garantie ?

Oui, l'alimentation OCZ ZS SERIES est généralement fournie avec une garantie de 3 ans. Vérifiez les détails spécifiques auprès du vendeur.

Où trouver des informations supplémentaires ou de l'aide pour mon produit ?

Vous pouvez consulter le site officiel d'OCZ ou contacter leur service client pour des informations supplémentaires et de l'aide.

MODE D'EMPLOI ZS SERIES 550WATT 80PLUS BRONZE OCZ

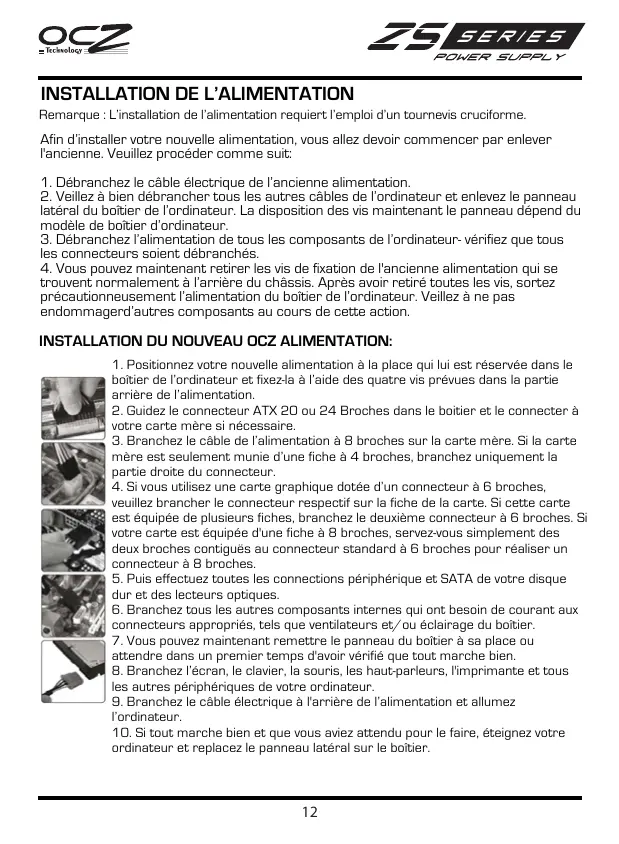

Installation de l'alimentation 12

Connecteurs 13

Dépannage / Garantie et procédure de return du matériel 14

ITALIAN

Remarque: L'installation de l'alimentation requiert l'emploi d'un tournevis cruciforme.

Afin d'installer vous nouvelle alimentation, vous allez devoir commencer par enlever l'ancienne. Veuillez proceder comme suit:

1. Debranche le cable électric de l'ancienne alimentation.
2. Veillez a bien débrancher tous les autres cables de l'ordinateur et enlevez le panneau latorial du boitier de l'ordinateur. La disposition des vis maintainant le panneau dépend du modele de boitier d'ordinateur.
3. Debranchez l'alimentation de tous les composants de l'ordinateur- vérifie que tous les connecteurs soient débranchés.
4. Vous pouvez maintainant-retirer les vis de fixation de l'ancienne alimentation qui se trouvent normalement à l'arrête du chassiès. Avec avoir retiré toutes les vis, sortez précautionneusement l'alimentation du boîter de l'ordineur. Veillez à ne pas endommagerd'autres composants au cours de cette action.

INSTALLATION DU NOUVEAU OCZ ALIMENTATION:

1. Positionnez votre nouvelle alimentation à la place qui lui est réservée dans le boitier de l'ordinateur et fixez-la à l'aide des quatre vis prévues dans la partie arrirée de l'alimentation.
2. Guidez le connecteur ATX 20 ou 24 Broches dans le boitier et le connecter à cette carte mère si nécessaire.
3. Branchelez cable de l'alimentation à 8 broches sur la carte mère. Si la carte mère est seulement munie d'une fiche à 4 broches, branchez uniquement la partie droite du connecteur.
4. Si vous utilisez une carte graphique doted d'un connecteur à 6 broches, veuillez brancher le connecteur respecté sur la fiche de la carte. Si cette carte est équipée de plusieurs fiches, branchez le deuxième connecteur à 6 broches. Si cette carte est équipée d'une fiche à 8 broches, servez-vous simplement des deux broches contiguës au connecteur standard à 6 broches pour réaliser un connecteur à 8 broches.
5. Puis effectez toutes les connections péripérisque et SATA de votre disque dur et des lecteurs optiques.
6. Branchez tous les autres composants internes qui ont besoin de courant aux connecteurs appropriés, tels que ventilateurs et/ou éclairage du boîtier.
7. Vous pouce maintainer remettre le panneau du bottier à sa place ou attendre dans un premier temps d'avoir vérifié que tout marche bien.
8. Branche l'écran, le clavier, la souris, les haut-parleurs, l'imprimante et tous les autres péphériques de votre ordinaire.
9. Branchez le cable électrique à l'arrière de l'alimentation et allumez l'ordinaireur.
10. Si tout marche bien et que vous avie attendu pour le faire, éteignez votre ordinateur et replaces le panneau létal sur le boitier.

Connecteur d'alimentation principal (20+4 broches)

Tension	Coulour		Coulour		Tension
+3.3 V	1	13	Orange	+3.3 V
+3.3 V	Orange	2	14	Bleu	-12 V
COM	Nar	3	15	Noir	COM
+5 V	Rouge	4	16	Vett	PS_OCN#
COM	Nar	5	17	Noir	COM
+5 V	Rouge	6	18	Noir	COM
COM	Nar	7	19	Noir	COM
PWON_COL	Gel	8	20	N/C	N/C
+5 Vib	Wolst	9	21	Roupé	+5 V
+12V	Jaune	10	22	Roupé	+5 V
+12V	Jaune	11	23	Roupé	+5 V
+3.3 V	Orange	12	24	Noir	COM

Connecteur PCI-Express (6+2 broches)

Connecteur d'alimentation Serial ATA

Couleur	Signal	Broche
Jaune	+12VDC	5
Noir	COM	4
Rouge	+5VDC	3
Noir	COM	2
Orange	+3.3VDC	1

Connecteur péripérisque (4 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Noir	COM	2
Noir	COM	3
Rouge	+5VDC	4

Connecteur PCI Express (6 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6
Noir	COM	7
Noir	COM	8

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6

Connecteur CPU + 12V(4 + 4 broches)

Couleur	Signal	Broche
Noir	COM	1
Noir	COM	2
Noir	COM	3
Noir	COM	4
Jaune	+12VDC	5
Jaune	+12VDC	6
Jaune	+12VDC	7
Jaune	+12VDC	8

DéPANNAGE / GARANTIE ET PROCÉDURE DE RETOUR DU MATÉRIEL

Si vous rencontres des problèmes avec votre nouvelle alimentation, veuillez suivre ces simples conseils de dépannage ou consulter le fournisseur qui vous l'a vendue.

Avertissement: La manipulation d'appareils électriques peutmettrevivendanger. Si vous ne connaissez pas la marcha a suiviere,veuilliez consulter un professionnel.Vous ne devez en aucen cas réutiliseryer alimentation électrique lorsquela-ci présente des traces de fumee,des cables sectionnées ou qu'elle a reçu des projections de liquides.

Après l'installation d'une nouvelle alimentation, si le système ne redémarre pas, veuillez vérifier les points suivants:

1. Assurez-vous que le cable d'alimentation électrique est correctement branché et que la prise électrique murale est bien alimentée. [Effectuez un essai avec un autre apparériel pour vérifier que la prise électrique fonctionné bien.]
2. Verifie que tous les connecteurs de l'alimentation sont branchés correctement sur la carte mère.
3. Les cables de l'interrupteur d'alimentation du boitier de l'ordinateur sont-ils connectés correctement à la carte mère ?
4. Assurez-vous que les éléments dédicteux ou des connecteurs mal positionnés n'entrainment pas de court-circuit dans le système.
5. En cas de doutes, sortez toutes les pièces du boîtier et laissiez-y seulement la carte mère et l'alimentation. Débranchez toutes les prises, vérifie-zs, puis rebranchez-les sur leurs fiches respectives.

Si vous avez besoin d'aide supplémentaire, veuillez consulter : http://www.ocztchnology.com/support/ticket.html

3 ans de garantie:

Votre unité d'alimentation de OCZ est couverte par la garantie de 3 ans des leaders du secteur. Ce produit est garanti exempt de vices de matériaux et de fabrication pendant une période de 3 ans à compter de sa date d'achat. En cas de vices de matériaux au cours de cette période,contactez OCZ Technology pour obtenir une assistance et profiter de votre garantie.

Pour solliciter la procédure de return du matériel, il suffit d'en faire la demande sur notre site Internet at: http://www.oczttechnology.com/support/ticket.html
