Type de produit	Alimentation pour PC
Marque	OCZ
Modèle	Z SERIES 850W
Puissance nominale	850 W
Tension d'entrée	100-120 V~ / 200-240 V~
Fréquence	50/60 Hz
Courant d'entrée max (115V)	11 A
Courant d'entrée max (230V)	5.5 A
Tensions de sortie	+3.3 V, +5 V, +12 V, -12 V, +5 VSB
Courant max +3.3V	25 A
Courant max +5V	25 A
Courant max +12V	71 A
Courant max -12V	0.8 A
Courant max +5VSB	6 A
Puissance combinée +3.3V/+5V	180 W
Puissance combinée +12V	850 W
Dimensions (L x l x H)	150 x 180 x 86 mm
Poids	2.5 kg
Type de câblage	Modulaire
Connecteurs principaux	ATX 24 broches, CPU 4+4 broches, PCI-Express 6+2 broches, SATA, Molex
Protection	Surintensité, surtension, court-circuit
Refroidissement	Ventilateur 120 mm
Entretien	Dépoussiérage régulier avec un chiffon sec
Sécurité	Ne pas ouvrir l'unité, débrancher avant maintenance
Garantie	5 ans
Site support	http://www.ocztechnology.com/support/ticket.html

FOIRE AUX QUESTIONS - Z SERIES 850W OCZ

Comment installer l'alimentation OCZ Z SERIES 850W ?

Débranchez d'abord l'ancienne alimentation. Retirez le panneau latéral, débranchez tous les câbles, puis retirez les vis à l'arrière. Installez la nouvelle alimentation dans le boîtier et fixez-la avec les vis fournies. Branchez le connecteur principal ATX 24 broches sur la carte mère, puis le connecteur CPU 8 broches, les câbles PCI-Express pour la carte graphique, et enfin les câbles SATA et Molex pour les périphériques.

Quel type de connecteur ATX possède cette alimentation ?

Le connecteur principal est un ATX 24 broches. Si votre carte mère n'a qu'un connecteur 20 broches, vous pouvez brancher uniquement la partie 20 broches du connecteur.

Comment brancher une carte graphique nécessitant 8 broches ?

Utilisez le connecteur PCI-Express 6+2 broches. Les deux broches supplémentaires peuvent être attachées pour former un connecteur 8 broches.

Que faire si le système ne démarre pas après installation ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Assurez-vous que tous les connecteurs sont correctement enfoncés sur la carte mère. Vérifiez aussi le câble de l'interrupteur du boîtier. En cas de doute, testez avec seulement la carte mère et l'alimentation branchées.

Quelle est la garantie de cette alimentation ?

L'alimentation OCZ Z SERIES 850W bénéficie d'une garantie de 5 ans contre les vices de matériaux et de fabrication. Pour toute réclamation, contactez le support via http://www.ocztechnology.com/support/ticket.html.

Comment entretenir l'alimentation ?

Débranchez l'alimentation et nettoyez régulièrement la poussière avec un chiffon sec. N'ouvrez jamais le boîtier de l'alimentation, car cela annule la garantie et présente des risques électriques.

Quels sont les codes couleur des câbles ?

Les couleurs standard sont : orange pour +3.3V, rouge pour +5V, jaune pour +12V, noir pour la masse (COM), bleu pour -12V, violet pour +5VSB, et vert pour PWR_ON. Consultez le schéma de la notice pour les broches exactes.

Puis-je utiliser cette alimentation avec 115V ou 230V ?

Oui, l'alimentation accepte les tensions d'entrée de 100-120V~ et 200-240V~. Elle s'adapte automatiquement (pas de commutateur). Le courant d'entrée max est de 11A à 115V et 5.5A à 230V.

Que faire si je perds un câble modulaire ?

Les câbles modulaires sont spécifiques à ce modèle. Contactez le support OCZ pour commander des câbles de rechange. N'utilisez pas de câbles d'autres marques, car le brochage peut différer.

Quelle est la puissance maximale sur le rail +12V ?

Le rail +12V peut fournir jusqu'à 71A, soit 850W. La puissance totale de l'alimentation est de 850W.

MODE D'EMPLOI Z SERIES 850W OCZ

Installation de l'alimentation 15

Connecteurs 16

Dépannage / Garantie et procédure de retour du matériel 17

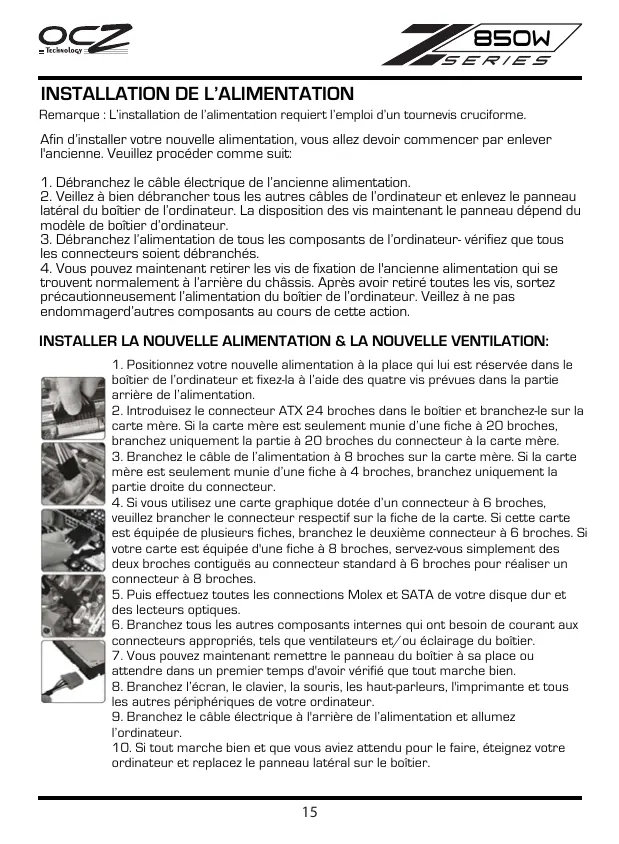

Remarque: L'installation de l'alimentation requiert l'emploi d'un tournevis cruciforme.

Afin d'installer votre nouvelle alimentation, vous allez devoir commencer par enlever l'ancienne. Veuillez procéder comme suit:

1. Débranchez le câble électrique de l'ancienne alimentation.
2. Veillez à bien débrancher tous les autres câbles de l'ordinateur et enlevez le panneau latéral du boîtier de l'ordinateur. La disposition des vis maintenant le panneau dépend du modèle de boîtier d'ordinateur.
3. Débranchez l'alimentation de tous les composants de l'ordinateur. Vérifiez que tous les connecteurs soient débranchés.
4. Vous pouvez maintenant retirer les vis de fixation de l'ancienne alimentation qui se trouvent normalement à l'arrière du châssis. Après avoir retiré toutes les vis, sortez précautionneusement l'alimentation du boîtier de l'ordinateur. Veillez à ne pas endommager d'autres composants au cours de cette action.

Installer la nouvelle alimentation & la nouville ventilation:

1. Positionnez votre nouvelle alimentation à la place qui lui est réservée dans le boîtier de l'ordinateur et fixez-la à l'aide des quatre vis prévues dans la partie arrière de l'alimentation.
2. Introduisez le connecteur ATX 24 broches dans le boîtier et branchez-le sur la carte mère. Si la carte mère est seulement munie d'une fiche à 20 broches, branchez uniquement la partie à 20 broches du connecteur à la carte mère.
3. Branchez le câble de l'alimentation à 8 broches sur la carte mère. Si la carte mère est seulement munie d'une fiche à 4 broches, branchez uniquement la partie droite du connecteur.
4. Si vous utilisez une carte graphique dotée d'un connecteur à 6 broches, veuillez brancher le connecteur respectif sur la fiche de la carte. Si cette carte est équipée de plusieurs fiches, branchez le deuxième connecteur à 6 broches. Si cette carte est équipée d'une fiche à 8 broches, servez-vous simplement des deux broches contiguës au connecteur standard à 6 broches pour réaliser un connecteur à 8 broches.
5. Puis effectuez toutes les connections Molex et SATA de votre disque dur et des lecteurs optiques.
6. Branchez tous les autres composants internes qui ont besoin de courant aux connecteurs appropriés, tels que ventilateurs et/ou éclairage du boîtier.
7. Vous pouvez remettre le panneau du boîtier à sa place ou attendre dans un premier temps d'avoir vérifié que tout marche bien.
8. Branchez l'écran, le clavier, la souris, les haut-parleurs, l'imprimante et tous les autres périphériques de votre ordinateur.
9. Branchez le câble électrique à l'arrêt de l'alimentation et allumez l'ordinateur.
10. Si tout marche bien et que vous aviez attendu pour le faire, éteignez votre ordinateur et replacez le panneau létal sur le boîtier.

Connecteur d'alimentation principal (24 broches)

Tension	Coulour		Coulour		Tension
+3.3 V	Orange	1	13	Orange	+3.3 V
+3.3 V	Orange	2	14	Bleu	-12 V
COM	Nair	3	15	Noir	COM
+5 V	Rouge	4	16	Vett	PS_Orph
COM	Nair	5	17	Noir	COM
+5 V	Rouge	6	18	Noir	COM
COM	Nair	7	19	Noir	COM
PWR_ON	Gels	8	20 N	N/C
+5 Vbq	Wolst	9	21	Rouge	+5 V
+12V3	Jaune	10	22	Rouge	+5 V
+12V3	Jaune	11	23	Rouge	+5 V
+3.3 V	Orange	12	24	Noir	COM

Connecteur pci-express (6+2 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6
Noir	COM	7
Noir	COM	8

Connecteur d'alimentation serial ATA

Couleur	Signal	Broche
Jaune	+12VDC	5
Noir	COM	4
Rouge	+5VDC	3
Noir	COM	2
Orange	+3.3VDC	1

Connecteur PCI express (6 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6

Connecteur périphérique (4 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Noir	COM	2
Noir	COM	3
Rouge	+5VDC	4

Connecteur CPU +12V (4+4 broches)

Couleur	Signal	Broche
Noir	COM	1
Noir	COM	2
Noir	COM	3
Noir	COM	4
Jaune	+12VDC	5
Jaune	+12VDC	6
Jaune	+12VDC	7
Jaune	+12VDC	8

Connecteur de disquette (4 broches)

Couleur	Signal	Broche
Rouge	+5VDC	1
Noir	COM	2
Noir	COM	3
Jaune	+12VDC	4

Si vous rencontrez des problèmes avec votre nouvelle alimentation, veuillez suivre ces simples conseils de dépannage ou consulter le fournisseur qui vous l'a vendue.

Avertissement: La manipulation d'appareils électriques peut mettre en danger. Si vous ne connaissez pas la marche à suivre, veuillez consulter un professionnel. Vous ne devez en aucun cas réutiliser votre alimentation électrique lorsque celle-ci présente des traces de fumée, des câbles sectionnés ou qu'elle a reçu des projections de liquides.

Après l'installation d'une nouvelle alimentation, si le système ne redémarre pas, veuillez vérifier les points suivants:

1. Assurez-vous que le câble d'alimentation électrique est correctement branché et que la prise électrique murale est bien alimentée. [Effectuez un essai avec un autre appareil pour vérifier que la prise électrique fonctionne bien.]
2. Vérifie que tous les connecteurs de l'alimentation sont branchés correctement sur la carte mère.
3. Les câbles de l'interrupteur d'alimentation du boîtier de l'ordinateur sont-ils connectés correctement à la carte mère ?
4. Assurez-vous que des éléments défectueux ou des connecteurs mal positionnés n’entraînent pas de court-circuit dans le système.
5. En cas de doutes, sortez toutes les pièces du boîtier et laissez-y seulement la carte mère et l'alimentation. Débranchez toutes les prises, vérifiez, puis rebranchez-les sur leurs fiches respectives.

Si vous avez besoin d'aide supplémentaire, veuillez consulter : http://www.octechlogy.com/support/ticket.html

5 Ans de garantie:

Votre unité d'alimentation Z Series de OCZ est couverte par la garantie de 5 ans des leaders du secteur. Ce produit est garanti exempt de vices de matériaux et de fabrication pendant une période de 5 ans à compter de sa date d'achat. En cas de vices de matériaux au cours de cette période, contactez OCZ Technology pour obtenir une assistance et profiter de votre garantie.

Pour solliciter la procédure de return du matériel, il suffit d'en faire la demande sur notre site Internet à l'adresse : http://www.oczttechnology.com/support/ticket.html

LABELLA D'INPUT

PARAMETRI	NOMINALE	MASSIMO	CORRENTE MAX
Voltaggio [115 V]	100-120 Vac		11 A
Voltaggio [230 V]	200-240 Vac	264Vac	5.5 A
Frequenza	50/60 Hz	63 Hz	-

850W	SPEC. DI OUTPUT	VOLTAGGIO DI OUTPUT
		+3.3V	+5V	+12V	-12V	+5VSB
	CARICO MAX.	25A	25A	71A	0.8A	6A
	COMBINATO	180W		850W	9.6W	30W
	OUTPUT TOTALE	850W
