MANUALE UTENTE Z SERIES 850W OCZ
Specifiche tecniche 18
Installazione dell'alimentatore 19
Connettori 20
Risoluzione dei problemi/Garanzia e RMA 21
RUSSIAN
Texnueckne xapaKtepcntk 22
YcTaHOBka 6Ioka NITAHIN 23
Pa3beMbI 24
UctpaHHe HEnCnPaBHOCTe/ΓapaHTn, BO3BpaT n peMo 25
JAPANESE
技術仕樣 26
電源の取り付款 27
28
DESCRIZIONE E ILLUSTRAZIONE DEI CONNECTORI

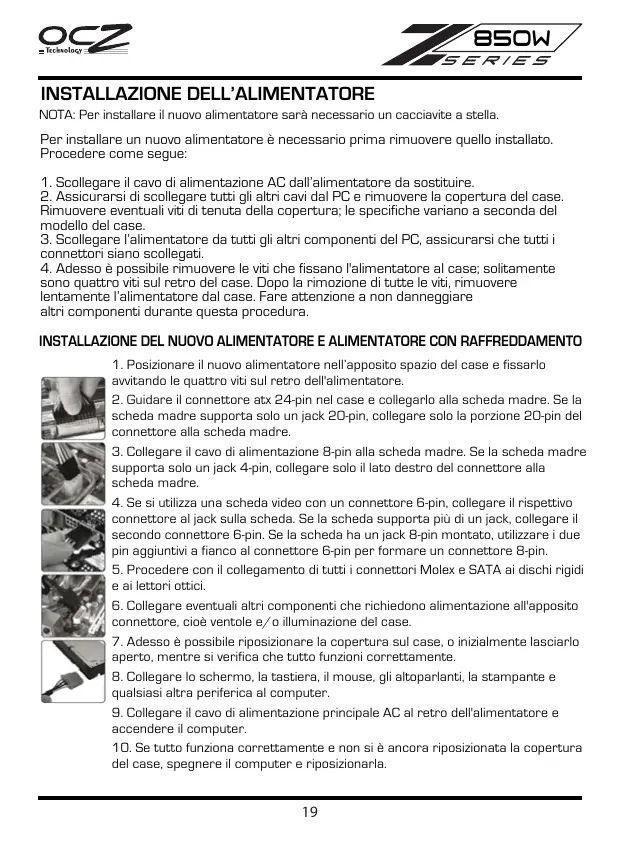

INSTALLAZIONE DELL'ALIMENTATORE
NOTA: Per installare il nuovo alimentatore sare necessario un cacciavite a stella.
Per installare un nuovo alimentatore è necessario prima rimuovere quello installato.
Procedere come segue:
- Scollegare il cavo di alimentazione AC dall'alimentatore da sostituire.
- Assicurarsi di scollegare tutti gli altri cavi dal PC e rimuovere la copertura del case. Rimuovere eventuali viti di tenuta della copertura; le specifiche variano a seconda del modello del case.
- Scollegare l'alimentatore da tutti gli altri componenti del PC, assicurarsi che tutti i connettori si sono scollegati.
- Adesso è possible rimuovere le viti che fissano l'alimentatore al case; solitamente sono quello viti sul retro del case. Dopo la rimozione di tutte le viti, rimuovere lentamente l'alimentatore dal case. Fare attentzione a non danneggiare altri componenti duranteQLsta procedure.
INSTALLAZIONE DEL NUVO ALIMENTATORE E ALIMENTATORE CON RAFFREDDAMENTO
- Posizione il nuovo alimentatore nell'apposto spazio del case e fissario avvitando le quattro viti sul retro dell'alimentatore.
- Guidare il connettore atx 24-pin nel case e collegarlo alla schedam madre. Se la schedam madre supporta solo un jack 20-pin, collegare solo la porzione 20-pin del connettore alla schedam madre.
- Collegare il cavo di alimentazione 8-pin alla schedame madre. Se la schedame madre技术支持o solo un jack 4-pin, collegare solo il lato destro del connettorate alla schedame madre.
- Se si utilizes una scheda video con un connettore 6-pin, collegare il rispetto connettore al jack sulla scheda. Se la scheda supporta più di un jack, collegare il secondo connettore 6-pin. Se la scheda ha un jack 8-pin montato, utilizzare i due pin aggiuntivi a fianco al connettore 6-pin per formare un connettore 8-pin.
- Procedure con il collegamento di tutti i connettori Molex e SATA ai dischi rigidi e ai lettori ottici.
- Collegare eventuali altri componenti che richiedono alimentazione all'apposto connettore,cisione ventole e/o illuminazione del case.
- Adesso è possible riposizione la copertura sul case, o initialmente lasciarlo aperto, perché se verifica che tutte funzioni correttamente.
- Collegare lo scherno, la tastiera, il mouse, gli altoparlanti, la stampante e qualsiasi alla periferica al computer.
- Collegare il cavo di alimentazione principale AC al retro dell'alimentatore e accendere il computer.
- Se tutto funzione correttamente e non si è ancora riposizzionata la copertura del case, spegnere il computer e riposizieranla.
DESCRIZIONE E ILLUSTRAZIONE DEI CONNECTORI
Connettor di alimentazione principale (24-pin)
| Voltigapo | Calore | Calore | Voltigapo | ||
| +3.3 V | Arcane | 1 | 13 | Arcane | +3.3 V |
| +3.3 V | Arcane | 2 | 14 | Ilu | -12 V |
| COM | Nero | 3 | 15 | Nero | COM |
| +5 V | Rosso | 4 | 16 | Verde | PS_Ond |
| COM | Nero | 5 | 17 | Nero | COM |
| +5 V | Rosso | 6 | 18 | Nero | COM |
| COM | Nero | 7 | 19 | Nero | COM |
| PARK_ON | Grigo | 8 | 20 | N/C | N/C |
| +5 VbQ | Vila | 9 | 21 | Rossa | +5 V |
| +12V3 | Giallo | 10 | 22 | Rossa | +5 V |
| +12V3 | Giallo | 11 | 23 | Rossa | +5 V |
| +3.3 V | Arcane | 12 | 24 | Nero | COM |
Connettore PCI-Express (6+2Pin)
| Colore | Segnale | Pin |
| Giallo | +12VDC | 1 |
| Giallo | +12VDC | 2 |
| Giallo | +12VDC | 3 |
| Nero | COM | 4 |
| Nero | COM | 5 |
| Nero | COM | 6 |
| Nero | COM | 7 |
| Nero | COM | 8 |
Connettore alimentazione ATA seriale
| Colore | Segnale | Pin |
| Giallo | +12VDC | 5 |
| Nero | COM | 4 |
| Rosso | +S5VDC | 3 |
| Nero | COM | 2 |
| Aranocrine | +3.3VDC | 1 |
Connettore PCI Express (6 Pin)
| Colore | Segnale | Pin |
| Giallo | +12VDC | 1 |
| Giallo | +12VDC | 2 |
| Giallo | +12VDC | 3 |
| Nero | COM | 4 |
| Nero | COM | 5 |
| Nero | COM | 6 |
Connettore periferica (4 Pin)
| Colore | Segnale | Pin |
| Giallo | +12VDC | 1 |
| Nero | COM | 2 |
| Nero | COM | 3 |
| Rosso | +5VDC | 4 |
Connettore CPU +12V (4+4 Pin)
| Colore | Segnale | Pin |
| Nero | COM | 1 |
| Nero | COM | 2 |
| Nero | COM | 3 |
| Nero | COM | 4 |
| Giallo | +12VDC | 5 |
| Giallo | +12VDC | 6 |
| Giallo | +12VDC | 7 |
| Giallo | +12VDC | 8 |
Connettore Floppy Disk (4-pin)
| Farbe | Signal | Pin |
| Rosso | +5VDC | 1 |
| Nero | COM | 2 |
| Nero | COM | 3 |
| Giallo | +12VDC | 4 |
Se si verificano problemi con il nuovo alimentatore, controllare i segmente passi di risoluzione dei problemi o consultere il venditore presso il quale è stato effettuato l'acquisto del prodotto.
Attenzione: Intervenire su dispositiivi elettrici cui esporre a rischio di morte. Se non si ha dimestichezza con i passi indicati, consultrare un professionista. Se l'alimentatore alla tracce di fumo, cavi rotti o è stato esposto a liquidi, non dovrà per alcuna ragione essereesso in funzione.
Se si è installato un nuovo alimentatore e la macchina non si avvia più, controllare i seguenti passi:
- Assicurarsi che l'ingresso AC sua correttamente collegato e che la presa fornisca alimentazione. [Provar un altre dispositorio nella presa elettrica per verificare che funzioni correttamente.]
- Controllare che tutti i connettori dell'alimentatore siano correttamente collegati alla schedà madre.
- I cavi dell'interruttore di alimentazione del case sono correttamente collegati alla schedà madre?
- Assicurarsi che non ci siano corto circuiti nei sistemi che potrebbero risultare da hardware difettoso o connettori mal positonati.
- Se non si è sicuri, rimuovere tutte le parti e lasciare soltanto la scheda madre con l'alimentatore. Scollegare tutte le spine, controllarle e poi collegarle nuovamente nelle rispette prese.
Per ulteriore assistenza, vistare il sito:
http://www.ocztechnology.com/support/ticket.html
5-Garanzia
L'Alimentatore OCZ Z Series è coperto alla migliorare Garanzia triennale del settore. Questo prodotto è garantito per l'assenza di difetti di materiale e lavorazione per un periodo di [5] anni alla data di acquistio. Se si dovessero notare dei difetti durante questo periodo, contattare OCZ Technology per l'assistenza e usfuriere della garanzia.
Per inoltrare una richiesta di autorizzazione a renderere prodotti [RMA], è possible inoltrare una simplice richiestatramite il nostro situ web su:
http://www.ocztechnology.com/support/ticket.html
