COREXSTREAM SERIES 500 WATT PERF. - Alimentazione OCZ - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentazione per PC
Marca	OCZ
Modello	CoreXStream Series 500 Watt Perf.
Potenza nominale	500 W
Dimensioni (circa)	150 x 140 x 86 mm
Peso (circa)	2,5 kg
Tensione di ingresso	100-240 V CA
Connettore principale	20+4 pin ATX
Connettore CPU	4+4 pin +12V
Connettore PCI-Express	1 x 6+2 pin e 1 x 6 pin
Connettori SATA	Sì (quantità non specificata)
Connettori per periferiche	4 pin Molex
Protezioni	Sovracorrente, sovratensione, cortocircuito
Ventola	120 mm (stimato)
Manutenzione	Spolverare regolarmente le griglie di aerazione
Pulizia	Usare un panno asciutto, non usare liquidi
Sicurezza	Scollegare prima di qualsiasi intervento, evitare l'umidità
Garanzia	3 anni
Paese di origine	Non specificato

Domande frequenti - COREXSTREAM SERIES 500 WATT PERF. OCZ

Come installare l'alimentatore OCZ CoreXStream 500W?

Scollegare il vecchio alimentatore, rimuoverlo, quindi posizionare il nuovo fissandolo con quattro viti. Collegare il connettore ATX 20+4 pin alla scheda madre, il connettore CPU 4+4 pin, i connettori PCIe per la scheda grafica e i connettori SATA/periferiche. Chiudere il case e collegare il cavo di alimentazione.

Quali connettori ha questo alimentatore?

Dispone di un connettore principale 20+4 pin ATX, un connettore CPU 4+4 pin, un connettore PCIe 6+2 pin, un connettore PCIe 6 pin, connettori SATA e connettori per periferiche Molex a 4 pin.

Cosa fare se il computer non si avvia dopo l'installazione?

Verificare che il cavo di alimentazione sia collegato e che la presa a muro funzioni. Assicurarsi che tutti i connettori siano ben inseriti sulla scheda madre. Controllare i cavi dell'interruttore del case. Provare ad avviare solo con scheda madre e alimentatore per escludere un cortocircuito.

Questo alimentatore è compatibile con una scheda madre a 8 pin CPU?

Sì, il connettore CPU è 4+4 pin, quindi può essere usato come 4 pin o 8 pin unendo le due parti.

Come collegare una scheda grafica che richiede 8 pin?

Usare il connettore PCIe 6+2 pin: i 6 pin si innestano prima, poi i 2 pin aggiuntivi si agganciano accanto per formare un connettore a 8 pin.

L'alimentatore fa rumore, è normale?

Un leggero rumore della ventola è normale. Se il rumore è forte o irregolare, verificare che la ventola non sia ostruita dalla polvere e che l'alimentatore sia ben ventilato. Se il problema persiste, contattare l'assistenza.

Qual è la durata della garanzia?

L'alimentatore è garantito 3 anni contro vizi di materiali e fabbricazione. Per attivare la garanzia, contattare OCZ tramite il loro portale di supporto.

Come effettuare la manutenzione dell'alimentatore?

Scollegare l'apparecchio e spolverare regolarmente le griglie di aerazione con un panno asciutto o un aspirapolvere morbido. Non usare mai liquidi. Evitare di bloccare la ventilazione.

Posso usare questo alimentatore con una presa a 230V?

Sì, l'alimentatore accetta una tensione di ingresso di 100-240V CA, quindi funziona sia a 115V che a 230V. Assicurarsi che il cavo di alimentazione sia adatto alla propria presa.

Cosa fare in caso di emissione di fumo o odore?

Scollegare immediatamente l'alimentatore e smettere di usarlo. Non tentare di ripararlo da soli. Contattare un professionista o il supporto OCZ per una sostituzione in garanzia.

MANUALE UTENTE COREXSTREAM SERIES 500 WATT PERF. OCZ

Installazione dell'alimentatore 15

Connettori 16

Risoluzione dei problemi/Garanzia e RMA 17

RUSSIAN

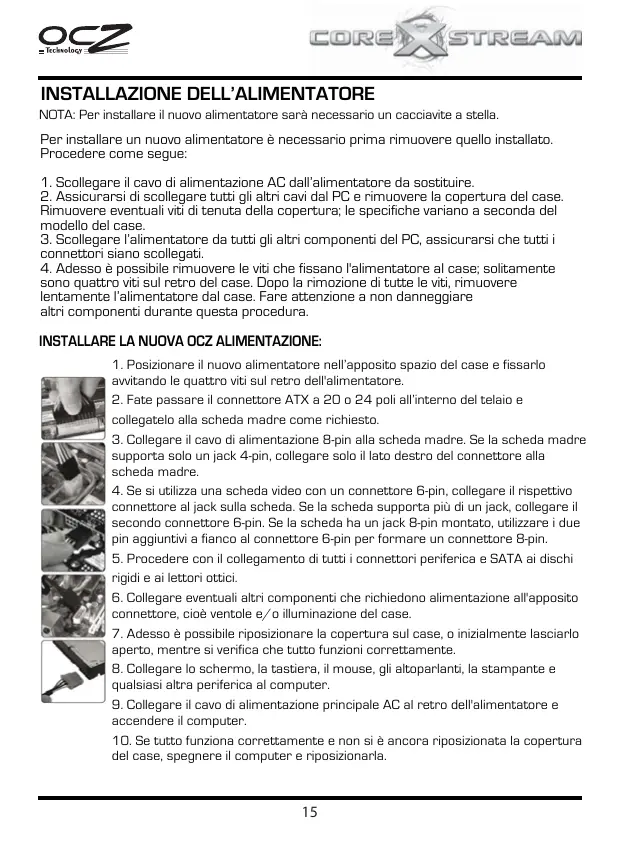

INSTALLAZIONE DELL'ALIMENTATORE

NOTA: Per installare il nuovo alimentatore sarà necessario un cacciavite a stella.

Per installare un nuovo alimentatore è necessario prima rimuovere quello installato. Procedere come segue:

1. Scollegare il cavo di alimentazione AC dall'alimentatore da sostituire.
2. Assicurarsi di scollegare tutti gli altri cavi dal PC e rimuovere la copertura del case. Rimuovere eventuali viti di tenuta della copertura; le specifiche variano a seconda del modello del case.
3. Scollegare l'alimentatore da tutti gli altri componenti del PC, assicurarsi che tutti i connettori siano scollegati.
4. Adesso è possibile rimuovere le viti che fissano l'alimentatore al case; solitamente sono quattro viti sul retro del case. Dopo la rimozione di tutte le viti, rimuovere lentamente l'alimentatore dal case. Fare attenzione a non danneggiare altri componenti durante questa procedura.

INSTALLARE LA NUOVA OCZ ALIMENTAZIONE:

1. Posizionare il nuovo alimentatore nell'apposito spazio del case e fissarlo avvitando le quattro viti sul retro dell'alimentatore.
2. Fate passare il connettore ATX a 20 o 24 poli all'interno del telaio e collegatelo alla scheda madre come richiesto.
3. Collegare il cavo di alimentazione 8-pin alla scheda madre. Se la scheda madre supporta solo un jack 4-pin, collegare solo il lato destro del connettore alla scheda madre.
4. Se si utilizza una scheda video con un connettore 6-pin, collegare il rispettivo connettore al jack sulla scheda. Se la scheda supporta più di un jack, collegare il secondo connettore 6-pin. Se la scheda ha un jack 8-pin montato, utilizzare i due pin aggiuntivi a fianco al connettore 6-pin per formare un connettore 8-pin.
5. Procedere con il collegamento di tutti i connettori periferica e SATA ai dischi rigidi e ai lettori ottici.
6. Collegare eventuali altri componenti che richiedono alimentazione all'apposito connettore, cioè ventole e/o illuminazione del case.
7. Adesso è possibile riposizionare la copertura sul case, o inizialmente lasciarlo aperto, mentre si verifica che tutto funzioni correttamente.
8. Collegare lo schermo, la tastiera, il mouse, gli altoparlanti, la stampante e qualsiasi altra periferica al computer.
9. Collegare il cavo di alimentazione principale AC al retro dell'alimentatore e accendere il computer.
10. Se tutto funziona correttamente e non si è ancora riposizionata la copertura del case, spegnere il computer e riposizionarla.

DESCRIZIONE E ILLUSTRAZIONE DEI CONNETTORI

Connettore di alimentazione principale (20+4Pin)

24 12 22 10 13 1

Voltaggio	Colore			Colore	Voltaggio
+3.3 V	Arancione	1	13	Arancione	+3.3 V
+3.3 V	Arancione	2	14	Biu	-12 V
COM	Nero	3	15	Nero	COM
+5 V	Rosso	4	16	Verde	PS_ON#
COM	Nero	5	17	Nero	COM
+5 V	Rosso	6	18	Nero	COM
COM	Nero	7	19	Nero	COM
PWR_ON	Grigio	8	20	N/C	N/C
+5 Vsb	Viola	9	21	Rosso	+5 V
+12V	Giallo	10	22	Rosso	+5 V
+12V	Giallo	11	23	Rosso	+5 V
+3.3V	Arancione	12	24	Nero	COM

Connettore PCI-Express (6+2Pin)

8 7 6 5 4 3 2 1

Colore	Segnale	Pin
Giallo	+12VDC	1
Giallo	+12VDC	2
Giallo	+12VDC	3
Nero	COM	4
Nero	COM	5
Nero	COM	6
Nero	COM	7
Nero	COM	8

Connettore alimentazione ATA seriale

Connettore periferica (4 Pin)

Pure electrical connector diagram without any text, numbers, or symbols

Colore	Segnale	Pin
Giallo	+12VDC	1
Nero	COM	2
Nero	COM	3
Rosso	+5VDC	4

Connettore CPU +12V (4+4 Pins)

Colore	Segnale	Pin
Nero	COM	1
Nero	COM	2
Nero	COM	3
Nero	COM	4
Giallo	+12VDC	5
Giallo	+12VDC	6
Giallo	+12VDC	7
Giallo	+12VDC	8

RISOLUZIONE DEI PROBLEMI/GARANZIA E RMA

Se si verificano problemi con il nuovo alimentatore, controllare i seguenti passi di risoluzione dei problemi o consultare il venditore presso il quale è stato effettuato l'acquisto del prodotto.

Attenzione: Intervenire su dispositivi elettrici può esporre a rischio di morte. Se non si ha dimestichezza con i passi indicati, consultare un professionista. Se l'alimentatore mostra tracce di fumo, cavi rotti o è stato esposto a liquidi, non dovrà per alcuna ragione essere messo in funzione.

Se si è installato un nuovo alimentatore e la macchina non si avvia più, controllare i seguenti passi:

1. Assicurarsi che l'ingresso AC sia correttamente collegato e che la presa fornisca alimentazione. [Provare un altro dispositivo nella presa elettrica per verificare che funzioni correttamente.]
2. Controllare che tutti i connettori dell'alimentatore siano correttamente collegati alla scheda madre.
3. I cavi dell'interruttore di alimentazione del case sono correttamente collegati alla scheda madre?
4. Assicurarsi che non ci siano corto circuiti nei sistemi che potrebbero risultare da hardware difettoso o connettori mal posizionati.
5. Se non si è sicuri, rimuovere tutte le parti e lasciare soltanto la scheda madre con l'alimentatore. Scollegare tutte le spine, controllarle e poi collegarle nuovamente nelle rispettive prese.

Per ulteriore assistenza, vistitare il sito:

http://www.ocztechnology.com/support/ticket.html

3- Garanzia

L'Alimentatore OCZ è coperto dalla migliore Garanzia triennale del settore. Questo prodotto è garantito per l'assenza di difetti di materiale e lavorazione per un periodo di [3] anni dalla data di acquisto. Se si dovessero notare dei difetti durante questo periodo, contattare OCZ Technology per l'assistenza e usufruire della garanzia.

Per inoltrare una richiesta di autorizzazione a rendere prodotti [RMA], è possibile inoltrare una semplice richiesta tramite il nostro sito web su:

http://www.ocztechnology.com/support/ticket.html
