Type de produit	Alimentation pour PC
Marque	OCZ
Modèle	CoreXStream Series 500 Watt Perf.
Puissance nominale	500 W
Dimensions (approx.)	150 x 140 x 86 mm
Poids (approx.)	2,5 kg
Tension d'entrée	100-240 V AC
Connecteur principal	20+4 broches ATX
Connecteur CPU	4+4 broches +12V
Connecteur PCI-Express	1 x 6+2 broches et 1 x 6 broches
Connecteurs SATA	Oui (quantité non spécifiée)
Connecteurs périphériques	4 broches Molex
Protections	Surintensité, surtension, court-circuit
Ventilateur	120 mm (estimation)
Entretien	Dépoussiérage régulier des grilles d'aération
Nettoyage	Utiliser un chiffon sec, ne pas utiliser de liquide
Sécurité	Débrancher avant toute intervention, éviter l'humidité
Garantie	3 ans
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - COREXSTREAM SERIES 500 WATT PERF. OCZ

Comment installer l'alimentation OCZ CoreXStream 500W ?

Débranchez l'ancienne alimentation, retirez-la, puis placez la nouvelle en la fixant avec quatre vis. Branchez le connecteur ATX 20+4 broches sur la carte mère, le connecteur CPU 4+4 broches, les connecteurs PCIe pour la carte graphique, et les connecteurs SATA/périphériques. Refermez le boîtier et branchez le câble secteur.

Quels connecteurs possède cette alimentation ?

Elle dispose d'un connecteur principal 20+4 broches ATX, d'un connecteur CPU 4+4 broches, d'un connecteur PCIe 6+2 broches, d'un connecteur PCIe 6 broches, de connecteurs SATA et de connecteurs périphériques Molex à 4 broches.

Que faire si l'ordinateur ne démarre pas après l'installation ?

Vérifiez que le câble d'alimentation est branché et que la prise murale fonctionne. Assurez-vous que tous les connecteurs sont bien enfoncés sur la carte mère. Vérifiez les câbles de l'interrupteur du boîtier. Essayez de démarrer avec seulement la carte mère et l'alimentation pour écarter un court-circuit.

Cette alimentation est-elle compatible avec une carte mère à 8 broches CPU ?

Oui, le connecteur CPU est 4+4 broches, il peut donc être utilisé comme 4 broches ou 8 broches en assemblant les deux parties.

Comment brancher une carte graphique nécessitant 8 broches ?

Utilisez le connecteur PCIe 6+2 broches : les 6 broches s'enclenchent d'abord, puis les 2 broches supplémentaires se clipsent à côté pour former un connecteur 8 broches.

L'alimentation fait du bruit, est-ce normal ?

Un léger bruit de ventilateur est normal. Si le bruit est fort ou irrégulier, vérifiez que le ventilateur n'est pas obstrué par la poussière et que l'alimentation est bien ventilée. Si le problème persiste, contactez le support.

Quelle est la durée de la garantie ?

L'alimentation est garantie 3 ans contre les vices de matériaux et de fabrication. Pour activer la garantie, contactez OCZ via leur portail de support.

Comment entretenir l'alimentation ?

Débranchez l'appareil et dépoussiérez régulièrement les grilles d'aération avec un chiffon sec ou un aspirateur doux. N'utilisez jamais de liquide. Évitez de bloquer la ventilation.

Puis-je utiliser cette alimentation avec une prise en 230V ?

Oui, l'alimentation accepte une tension d'entrée de 100-240V AC, elle fonctionne donc aussi bien en 115V qu'en 230V. Assurez-vous que le câble secteur est adapté à votre prise.

Que faire en cas de dégagement de fumée ou d'odeur ?

Débranchez immédiatement l'alimentation et cessez de l'utiliser. Ne tentez pas de la réparer vous-même. Contactez un professionnel ou le support OCZ pour un remplacement sous garantie.

MODE D'EMPLOI COREXSTREAM SERIES 500 WATT PERF. OCZ

Installation de l'alimentation 12

Connecteurs 13

Dépannage / Garantie et procédure de retour du matériel 14

ITALIAN

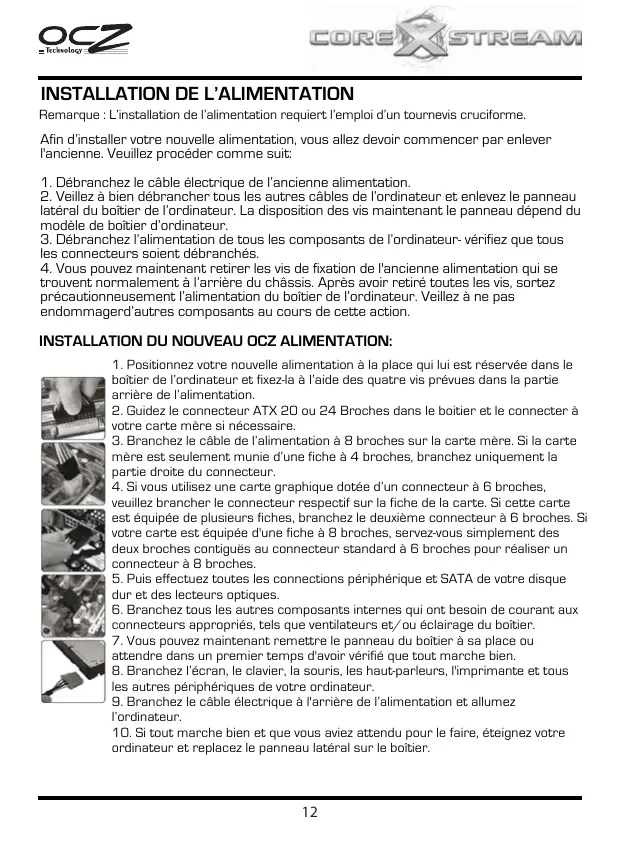

Remarque : L'installation de l'alimentation requiert l'emploi d'un tournevis cruciforme.

Afin d'installer votre nouvelle alimentation, vous allez devoir commencer par enlever l'ancienne. Veuillez procéder comme suit:

1. Débranchez le câble électrique de l'ancienne alimentation.
2. Veillez à bien débrancher tous les autres câbles de l'ordinateur et enlevez le panneau latéral du boîtier de l'ordinateur. La disposition des vis maintenant le panneau dépend du modèle de boîtier d'ordinateur.
3. Débranchez l'alimentation de tous les composants de l'ordinateur-vérifiez que tous les connecteurs soient débranchés.
4. Vous pouvez maintenant retirer les vis de fixation de l'ancienne alimentation qui se trouvent normalement à l'arrière du châssis. Après avoir retiré toutes les vis, sortez précautionneusement l'alimentation du boîtier de l'ordinateur. Veillez à ne pas endommagerd'autres composants au cours de cette action.

INSTALLATION DU NOUVEAU OCZ ALIMENTATION:

1. Positionnez votre nouvelle alimentation à la place qui lui est réservée dans le boîtier de l'ordinateur et fixez-la à l'aide des quatre vis prévues dans la partie arrière de l'alimentation.
2. Guidez le connecteur ATX 20 ou 24 Broches dans le boitier et le connecter à votre carte mère si nécessaire.
3. Branchez le câble de l'alimentation à 8 broches sur la carte mère. Si la carte mère est seulement munie d'une fiche à 4 broches, branchez uniquement la partie droite du connecteur.
4. Si vous utilisez une carte graphique dotée d'un connecteur à 6 broches, veuillez brancher le connecteur respectif sur la fiche de la carte. Si cette carte est équipée de plusieurs fiches, branchez le deuxième connecteur à 6 broches. Si votre carte est équipée d'une fiche à 8 broches, servez-vous simplement des deux broches contiguës au connecteur standard à 6 broches pour réaliser un connecteur à 8 broches.
5. Puis effectuez toutes les connections périphérique et SATA de votre disque dur et des lecteurs optiques.
6. Branchez tous les autres composants internes qui ont besoin de courant aux connecteurs appropriés, tels que ventilateurs et/ou éclairage du boîtier.
7. Vous pouvez maintenant remettre le panneau du boîtier à sa place ou attendre dans un premier temps d'avoir vérifié que tout marche bien.
8. Branchez l'écran, le clavier, la souris, les haut-parleurs, l'imprimante et tous les autres périphériques de votre ordinateur.
9. Branchez le câble électrique à l'arrière de l'alimentation et allumez l'ordinateur.
10. Si tout marche bien et que vous aviez attendu pour le faire, éteignez votre ordinateur et replacez le panneau latéral sur le boîtier.

DESCRIPTION ET L'ILLUSTRATION DES CONNECTEURS

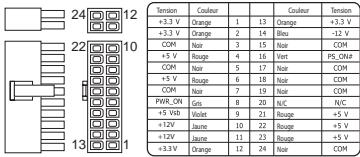

Connecteur d'alimentation principal (20+4 broches)

Tension Couleur Couleur Tension +3.3 V Orange 1 13 Orange +3.3 V +3.3 V Orange 2 14 Bleu -12 V COM Noir 3 15 Noir COM +5 V Rouge 4 16 Vert PS_ON# +5 V Noir 5 17 Noir COM COM Noir 6 18 Noir COM PWR_OR Gris 7 19 Noir COM +5 VbV Violet 8 20 N/C N/C +12V Jaune 9 21 Rouge +5 V +12V Jaune 10 22 Rouge +5 V +3.3V Orange 11 23 Rouge +5 V 13 1

Connecteur PCI-Express (6+2 broches)

8 4 7 3 6 2 5 1

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6
Noir	COM	7
Noir	COM	8

Connecteur d'alimentation Serial ATA

Connecteur PCI Express (6 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6

Connecteur périphérique (4 broches)

Pure electrical connector diagram without any text, numbers, or symbols

Couleur	Signal	Broche
Jaune	+12VDC	1
Noir	COM	2
Noir	COM	3
Rouge	+5VDC	4

Connecteur CPU +12V(4 + 4 broches)

8 7 6 5 4 3 2 1

Couleur	Signal	Broche
Noir	COM	1
Noir	COM	2
Noir	COM	3
Noir	COM	4
Jaune	+12VDC	5
Jaune	+12VDC	6
Jaune	+12VDC	7
Jaune	+12VDC	8

DÉPANNAGE / GARANTIE ET PROCÉDURE DE RETOUR DU MATÉRIEL

Si vous rencontrez des problèmes avec votre nouvelle alimentation, veuillez suivre ces simples conseils de dépannage ou consulter le fournisseur qui vous l'a vendue.

Avertissement: La manipulation d'appareils électriques peut mettre votre vie en danger. Si vous ne connaissez pas la marche à suivre, veuillez consulter un professionnel. Vous ne devez en aucun cas réutiliser votre alimentation électrique lorsque celle-ci présente des traces de fumée, des câbles sectionnés ou qu'elle a reçu des projections de liquides.

Après l'installation d'une nouvelle alimentation, si le système ne redémarre pas, veuillez vérifier les points suivants:

1. Assurez-vous que le câble d'alimentation électrique est correctement branché et que la prise électrique murale est bien alimentée. [Effectuez un essai avec un autre appareil pour vérifier que la prise électrique fonctionne bien.]
2. Vérifiez que tous les connecteurs de l'alimentation sont branchés correctement sur la carte mère.
3. Les câbles de l'interrupteur d'alimentation du boîtier de l'ordinateur sont-ils connectés correctement à la carte mère ?
4. Assurez-vous que des éléments défectueux ou des connecteurs mal positionnés n'entraînent pas de court-circuit dans le système.
5. En cas de doutes, sortez toutes les pièces du boîtier et laissez-y seulement la carte mère et l'alimentation. Débranchez toutes les prises, vérifiez-les, puis rebranchez-les sur leurs fiches respectives.

Si vous avez besoin d'aide supplémentaire, veuillez consulter : http://www.ocztechnology.com/support/ticket.html

3 ans de garantie:

Votre unité d'alimentation de OCZ est couverte par la garantie de 3 ans des leaders du secteur. Ce produit est garanti exempt de vices de matériaux et de fabrication pendant une période de 3 ans à compter de sa date d'achat. En cas de vices de matériaux au cours de cette période, contactez OCZ Technology pour obtenir une assistance et profiter de votre garantie.

Pour solliciter la procédure de retour du matériel, il suffit d'en faire la demande sur notre site Internet at: http://www.ocztechnology.com/support/ticket.html
