FOIRE AUX QUESTIONS - Z SERIES 1000W OCZ

Comment installer l'alimentation OCZ Z SERIES 1000W ?

Pour installer l'alimentation, commencez par débrancher l'ancienne unité. Retirez le panneau latéral du boîtier, puis dévissez et retirez l'ancienne alimentation. Placez la nouvelle à l'emplacement prévu, fixez-la avec les vis fournies. Branchez le connecteur ATX 24 broches sur la carte mère, le connecteur CPU 4+4 broches, puis les connecteurs PCIe, SATA et Molex selon vos composants. Refermez le boîtier, branchez le câble d'alimentation et allumez.

Que faire si l'ordinateur ne démarre pas après installation ?

Vérifiez que le câble d'alimentation est bien branché et que la prise murale fonctionne. Assurez-vous que tous les connecteurs sont enfoncés correctement sur la carte mère. Contrôlez les branchements du panneau avant (interrupteur, LED). Testez si un court-circuit est présent en sortant la carte mère du boîtier avec uniquement l'alimentation branchée. Si le problème persiste, consultez le support OCZ.

Quels connecteurs sont fournis avec cette alimentation ?

L'alimentation inclut un connecteur ATX 24 broches, un connecteur CPU 4+4 broches, des connecteurs PCIe 6+2 broches et 6 broches, des connecteurs SATA, des connecteurs périphériques Molex 4 broches, et un connecteur de disquette 4 broches.

Comment brancher une carte graphique nécessitant un connecteur 8 broches ?

Utilisez le connecteur PCIe 6+2 broches. Branchez la partie principale à 6 broches, puis les 2 broches supplémentaires à côté pour former un connecteur 8 broches. Assurez-vous que les clips s'enclenchent.

Quelle est la puissance maximale sur le rail +12V ?

Le rail +12V peut fournir jusqu'à 83A, soit une puissance maximale de 1000W. L'alimentation peut délivrer la totalité de sa puissance sur ce rail.

Puis-je utiliser cette alimentation sur une prise 230V ?

Oui, l'alimentation accepte les tensions d'entrée de 100-120V et 200-240V automatiquement. En 230V, le courant d'entrée est de 6.5A.

Quelle est la durée de garantie de l'alimentation OCZ Z SERIES 1000W ?

OCZ offre une garantie de 5 ans à compter de la date d'achat contre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support via le site OCZ.

Comment demander un retour sous garantie (RMA) ?

Pour solliciter un retour, rendez-vous sur le site OCZ à l'adresse http://www.oczttechnology.com/support/ticket.html et ouvrez un ticket. Suivez les instructions pour obtenir un numéro RMA et retourner le produit.

Que faire en cas de fumée ou d'odeur suspecte ?

Débranchez immédiatement l'alimentation et cessez toute utilisation. Ne la réutilisez pas si elle a émis de la fumée, des câbles sectionnés ou a été exposée à des liquides. Contactez un professionnel ou le support technique.

Où trouver de l'aide supplémentaire pour l'installation ?

Consultez la notice d'utilisation fournie ou rendez-vous sur le site officiel d'OCZ à l'adresse http://www.octechology.com/support/ticket.html pour ouvrir un ticket d'assistance.

MODE D'EMPLOI Z SERIES 1000W OCZ

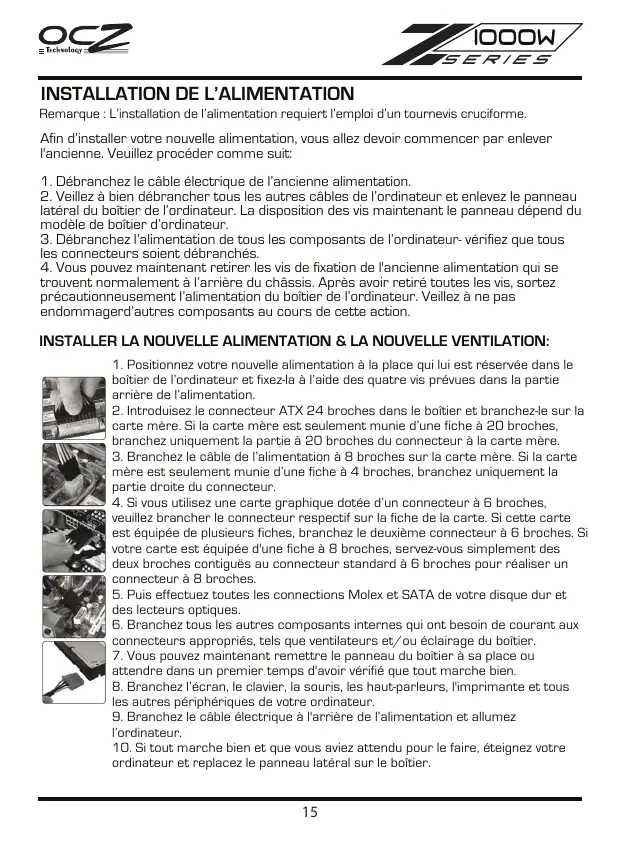

Installation de l'alimentation 15

Connecteurs 16

Dépannage / Garantie et procédure de retard du matériel 17

Remarque: L'installation de l'alimentation requiert l'emploi d'un tournevis cruciforme.

Afin d'installer toute nouvelle alimentation, vous allez devoir commencer par enlever l'ancienne. Veuillez procéder comme suit:

1. Débranche le câble électrique de l'ancienne alimentation.
2. Veillez à bien débrancher tous les autres câbles de l'ordinateur et enlevez le panneau latéral du boîtier de l'ordinateur. La disposition des vis maintenant le panneau dépend du modèle de boîtier d'ordinateur.
3. Débranchez l'alimentation de tous les composants de l'ordinateur. Vérifiez que tous les connecteurs soient débranchés.
4. Vous pouvez maintenant restorer les vis de fixation de l'ancienne alimentation qui se trouvent normalement à l'arrière du châssis. À l'aide avoir retiré toutes les vis, sortez précautionneusement l'alimentation du boîtier de l'ordinateur. Veillez à ne pas endommagerd'autres composants au cours de cette action.

Installer la nouvelle alimentation & la nouville ventilation:

1. Positionnez votre nouvelle alimentation à la place qui lui est réservée dans le boîtier de l'ordinateur et fixez-la à l'aide des quatre vis prévues dans la partie arrière de l'alimentation.
2. Introduisez le connecteur ATX 24 broches dans le boîtier et branchez-le sur la carte mère. Si la carte mère est seulement munie d'une fiche à 20 broches, branchez uniquement la partie à 20 broches du connecteur à la carte mère.
3. Branchez le câble de l'alimentation à 8 broches sur la carte mère. Si la carte mère est seulement munie d'une fiche à 4 broches, branchez uniquement la partie droite du connecteur.
4. Si vous utilisez une carte graphique dotée d'un connecteur à 6 broches, veuillez brancher le connecteur respectif sur la fiche de la carte. Si cette carte est équipée de plusieurs fiches, branchez le deuxième connecteur à 6 broches. Si cette carte est équipée d'une fiche à 8 broches, servez-vous simplement des deux broches contigues au connecteur standard à 6 broches pour réaliser un connecteur à 8 broches.
5. Puis effectuez toutes les connections Molex et SATA de votre disque dur et des lecteurs optiques.
6. Branchez tous les autres composants internes qui ont besoin de courant aux connecteurs appropriés, tels que ventilateurs et/ou éclairage du boîtier.
7. Vous pouvez maintenant remettre le panneau du boîtier à sa place ou attendre dans un premier temps d'avoir vérifié que tout marche bien.
8. Branchez l'écran, le clavier, la souris, les haut-parleurs, l'imprimante et tous les autres périphériques de votre ordinateur.
9. Branchez le câble électrique à l'arrière de l'alimentation et allumez l'ordinateur.
10. Si tout marche bien et que vous aviez attendu pour le faire, éteignez votre ordinateur et replacez le panneau latéral sur le boîtier.

Connecteur d'alimentation principal (24 broches)

Tension	Coulour		Coulour		Tension
+3.3 V	Orange	1	13	Orange	+3.3 V
+3.3 V	Orange	2	14	Bleu	-12 V
COM	Noir	3	15	Noir	COM
+5 V	Rouge	4	16	Vrt	PS_Own
COM	Noir	5	17	Noir	COM
+5 V	Rouge	6	18	Noir	COM
COM	Noir	7	19	Noir	COM
PVRN_0V	Gol	8	20	N/C	N/C
+5 Vsb	Wetel	9	21	Rouge	+5 V
+12V3	Jaune	10	22	Rouge	+5 V
+12V3	Jaune	11	23	Rouge	+5 V
+3.3 V	Orange	12	24	Nir	COM

Connecteur PCI-Express (6+2 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6
Noir	COM	7
Noir	COM	8

Connecteur d'alimentation Serial ATA

Couleur	Signal	Broche
Jaune	+12VDC	5
Noir	COM	4
Rouge	+5VDC	3
Noir	COM	2
Orange	+3.3VDC	1

Connecteur PCI Express (6 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Jaune	+12VDC	2
Jaune	+12VDC	3
Noir	COM	4
Noir	COM	5
Noir	COM	6

Connecteur périphérique (4 broches)

Couleur	Signal	Broche
Jaune	+12VDC	1
Noir	COM	2
Noir	COM	3
Rouge	+5VDC	4

Connecteur CPU +12V (4+4 broches)

Couleur	Signal	Broche
Noir	COM	1
Noir	COM	2
Noir	COM	3
Noir	COM	4
Jaune	+12VDC	5
Jaune	+12VDC	6
Jaune	+12VDC	7
Jaune	+12VDC	8

Connecteur de disquette (4 broches)

Couleur	Signal	Broche
Rouge	+5VDC	1
Noir	COM	2
Noir	COM	3
Jaune	+12VDC	4

Si vous rencontrez des problèmes avec votre nouvelle alimentation, veuillez suivre ces simples conseils de dépannage ou consulter le fournisseur qui vous l'a vendue.

Avertissement: La manipulation d'appareils électriques peut mettre votre vie en danger. Si vous ne connaissez pas la marche à suivre, veuillez consulter un professionnel. Vous ne devez en aucun cas réutiliser la cased'alimentationélectrique lorsque celle-ci présente des traces de fumée, des câbles sectionnés ou qu'elle a reçu des projections de liquides.

Après l'installation d'une nouvelle alimentation, si le système ne redémarre pas, veuillez vérifier les points suivants:

1. Assurez-vous que le câble d'alimentation électrique est correctement branché et que la prise électrique murale est bien alimentée. [Effectuez un essai avec un autre appareil pour vérifier que la prise électrique fonctionne bien.]
2. Vérifie que tous les connecteurs de l'alimentation sont branchés correctement sur la carte mère.
3. Les câbles de l'interruption d'alimentation du boîtier de l'ordinateur sont-ils connectés correctement à la carte mère ?
4. Assurez-vous que des éléments défectueux ou des connecteurs mal positionnés n'entraînent pas de court-circuit dans le système.
5. En cas de doutes, sortez toutes les pièces du boîtier et laissez-y seulement la carte mère et l'alimentation. Débranchez toutes les prises, vérifiez, puis rebranchez sur leurs fiches respectives.

Si vous avez besoin d'aide supplémentaire, veuillez consulter : http://www.octechology.com/support/ticket.html

5 Ans de garantie:

Votre unité d'alimentation Z Series de OCZ est couverte par la garantie de 5 ans des leaders du secteur. Ce produit est garanti exempt de vices de matériaux et de fabrication pendant une période de 5 ans à compter de sa date d'achat. En cas de vices de matériaux au cours de cette période, contactez OCZ Technology pour obtenir une assistance et profiter de votre garantie.

Pour solliciter la procédure de return du matériel, il suffit d'en faire la demande sur notre site Internet à l'adresse : http://www.oczttechnology.com/support/ticket.html

LABELLA D'INPUT

PARAMETRI	NOMINALE	MASSIMO	CORRENTE MAX
Voltaggio [115 V]	100-120 Vac		13 A
Voltaggio [230 V]	200-240 Vac	264Vac	6.5 A
Frequenza	50/60 Hz	63 Hz	-

AUSGANGSTABELLE

1000W	SPEC. DI OUTPUT	VOLTAGGIO DI OUTPUT
		+3.3V	+5V	+12V	-12V	+5vSB
	CARICO MAX.	25A	25A	83A	0.8A	6A
	COMBINATO	180W		1000W	9.6W	30W
	OUTPUT TOTALE	1000W
