BEDIENUNGSANLEITUNG Z SERIES 850W OCZ
Technische Spezifikationen 6
Einbau des Netzteils 7
Anschlisse 8
Fehlerbehebung/Garantie und Rücksendungsgewähr 9
SPANISH
TECHNISCHE SPEZIFIKATIONEN
EINGANGSTABELLE
| PARAMETER | NOMINAL | MAXIMUM | MAX. STROMSTÄRKE |
| Spannung [115 V] | 100-120 Vac | 11 A | |
| Spannung [230 V] | 200-240 Vac | 264Vac | 5.5 A |
| Frequenz | 50/60 Hz | 63 Hz | - |
AUSGANGSTABELLE
| MODELL | AUSGANGS-SPEZifikATIONEN | AUSGANGSSPANNUNG | ||||
| +3.3V | +5V | +12V | -12V | +5VSB | ||
| 850W | MAX. LAST | 25A | 25A | 71A | 0.8A | 6A |
| KOMBINIERT | 180W | 850W | 9.6W | 30W | ||
| GESAMTER AUSGANG | 850W | |||||
PRODUCT SERVICE
FOR HOME OR

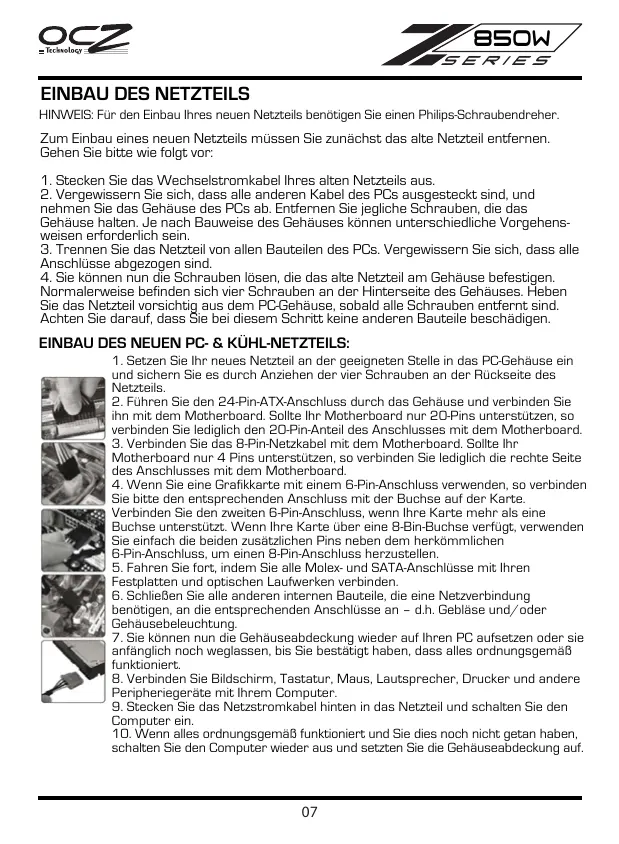

EINBAU DES NETZTEILS
HINWEIS: Für den Einbau Ihrches neuen Netzeils benötigten Sie einen Philips-Schraubendreher.
Zum Einbau eines neuen Netzeits müssen Sie zunachst das alte Netzeil entfernen. Gehen Sieittewie folgtvor:
- Stecken Sie das Wechselstromkabel Ihr's alten Netzeils aus.
- Vergewissern Sie sich, dass alle anderen Kabel des PCs ausgesteckt sind, und führen Sie das Gehäuse des PCs ab. Entfern den Sie jegliche Schrauben, die das Gehäuse halten. Je nach Bauweis des Gehäuses konnen unterscheidliche Vorgehense-weiosen erforderlich sein.
- Trennen Sie das Netzeil von allen Bauteilen des PCs. Vergewissern Sie sich, dass alle Anschlüsse abgezogen sind.
- Sie können nun die Schrauben losen, die das alte Netzeil am Gehäuse befestigen. Normalerweise befinden sich vier Schrauben an der Hinterseite des Gehäuses. Heben Sie das Netzeil vorsichtig aus dem PC-Gehäuse, sobald alle Schrauben entfern sind. Achten Sie darauf, dass Sie bei diesen Schritt keine anderen Bauteile beschädigen.
EINBAU DES NEUEN PC- & KÜHL-NetzTEILS:
- Setzen Sie Ihr neuen Netzeil an der geeigneten Stelle in das PC-Gehäuse ein und sichern Sie es durch Anziehen der vier Schrauben an der Rückseite des Netzeleils.
- Führn Sie den 24-Pin-ATX-Anschluss durch das Gehäuse und verbinden Sie ihn mit dem Motherboard. Sollte Ihr Motherboard nur 20-Pins unterstützen, so verbinden Sie leidiglich den 20-Pin-Anteil des Anschlusses mit dem Motherboard.
- Verbinden Sie das 8-Pin-Netzkel mit dem Motherboard. Sollte Ihr Motherboard nur 4 Pins bestehtzen, so verbinden Sie leiglich die rechte Seite des Anschlusses mit dem Motherboard.
- Wenn Sie eine Grafikkarte mit einem 6-Pin-Anschluss verwenden, so verbinden Sieitte den entsprechenden Anschluss mit der Buchse auf der Karte.
Verbinden Sie den zweiten 6-Pin-Anschluss, wenn ihre Karte mehr als eine Buchse unterstützen. Wenn ihre Karte über eine 8-Bin-Buchse verfügbar, verwenden Sie einschließlich die beiden zusätzlichen Pins unter dem herkömmlichen
6-Pin-Anschluss, um einen 8-Pin-Anschluss herzustellen.
5. Fahren Sie fort, indem sie alle Molex- und SATA-Anschlusses mit ihren Festplatten und optischen Laufwerken verbinden.
6. Schlieben Sie alle anderen internen Bauteile, die eine Netzverbindung benöttigen, an die entsprechenden Anschüsse an - d.h. Gebläse und/oder Gehäusebeleuchtung.
7. Sie können nun die Gehäuseabdeckung wieder auf ihren PC aufsetzen oder sie anfänglich noch weglassen, bis Sie bestätigt haben, dass alles ordnungsgemäß Funktioniert.
8. Verbinden Sie Bildschirm, Tastatur, Maus, Lautspricher, Drucker und andere Peripheriergeräte mit Ihr Computer.
9. Stecken Sie das Netzstromkabelhlen in das Netzteil und schalten Sie den Computer ein.
10. Wenn alles ordnungsgemäß Funktioniert und Sie noch nicht getan haben, schalten Sie den Computer wieder aus und setzen sie die Gehäuseabdeckung auf.
BESCHREIBUNG UND DARSTELLUNG DER ANSCHLUSSE
Netzstromanschluss (24-pin)
| Spannung | Farbe | Farbe | Spannung | |
| +3,3 V | Orange | 1 | 13 | Orange |
| +3,3 V | Orange | 2 | 14 | Blau |
| COM | Schwarz | 3 | 15 | Schwarz |
| +5 V | Rot | 4 | 16 | Grün |
| COM | Schwarz | 5 | 17 | Schwarz |
| +5 V | Schwarz | 7 | 19 | Schwarz |
| COM | Schwarz | 8 | 20 | Schwarz |
| PWK,ON | Gebir | 8 | 20 | Kenn-Armisch |
| +5 VbH | Vollert | 9 | 21 | Rot |
| +12VH | Geb | 10 | 22 | Rot |
| +12VH | Geb | 11 | 23 | Rot |
| +3,3 V | Orange | 12 | 24 | Schwarz |
PCI-Express-Anschluss (6+2 Pins)
| Farbe | Signal | Pin |
| Gelb | +12VDC | 1 |
| Gelb | +12VDC | 2 |
| Gelb | +12VDC | 3 |
| Schwarz | COM | 4 |
| Schwarz | COM | 5 |
| Schwarz | COM | 6 |
| Schwarz | COM | 7 |
| Schwarz | COM | 8 |
Serial ATA-Netzanschluss
| Farbe | Signal | Pin |
| Gelt | +12VDC | 5 |
| Schwarz | COM | 4 |
| Rot | +5VDC | 3 |
| Schwarz | COM | 2 |
| Orange | +3.3VDC | 1 |
PCI-Express-Anschluss (6 Pins)
| Farbe | Signal | Pin |
| Gelb | +12VDC | 1 |
| Gelb | +12VDC | 2 |
| Gelb | +12VDC | 3 |
| Schwarz | COM | 4 |
| Schwarz | COM | 5 |
| Schwarz | COM | 6 |
Peripherer Anschluss (4 Pins)
| Farbe | Signal | Pin |
| Gelb | +12VDC | 1 |
| Schwarz | COM | 2 |
| Schwarz | COM | 3 |
| Rot | +5VDC | 4 |
+12V-CPU-Anschluss (4+4 Pins)
Diskettenanschluss (4 Pins)
| Farbe | Signal | Pin |
| Schwarz | COM | 1 |
| Schwarz | COM | 2 |
| Schwarz | COM | 3 |
| Schwarz | COM | 4 |
| Gelb | +12VDC | 5 |
| Gelb | +12VDC | 6 |
| Gelb | +12VDC | 7 |
| Gelb | +12VDC | 8 |
FEHLERBEHEBUNG/GARANTIE UND RÜCKSENDUNGSGEWÄHR
Lesen Sierette借此einefachenFehlerbehebungsschritteoderkontaktierenSie den Händler,bei demSie dessesProdukterstandenhaben,fallsSieProblememitHrrem neuenNetzeilhaben.
Vorsicht: Die Arbeit an elektrischen Geräten kann lebensgefährlich sein. Wenn Sie die beschriebenen Schritte nicht gut kenven, bitten Sie einen Experten um Hilfe. Ihr Netzeil darf unter keinen Umständen in Betrieb genommen werden, wenn es Rauch entwickelt hat, seine Kabel beschädigt worden sind oder es mit Flüssigkeiten in Kontakt geraten ist.
Überprüfen Sieitte die folgenden Schritte, wenn Sie ein neuen Netzteil eingebaut haben und das System nicht mehr hochfahrt:
- Prüfen Sie nach, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom abgibt. [Steenen Sie ein anderes Gerät in die Steckdose ein, um ihre Funktionsfähigkeit zu bestätigen.]
- Vergewissern Sie sich, dass alle Anschlüsse des Netzeits richtig in das Motherboard eingesteckt sind.
- Sind die Kabel des Ein/Aus-Schalters im Computergehäuse richtig mit dem Motherboard verbunden?
- Achten Sie darauf, dass innerhalb der Systeme keine Kurzschlüsse entstehen, die von fehlerhafter Hardware oder falsch gesetzten Verbindungen herrhren können.
- Wenn Sie sich nicht sichere sind, nehemen Sieitte außer dem Motherboard und dem Netzteil alle Bauteile aus dem Gehäuse hersa. Stecken sie alle Stecker aus, uberprüfen Sie und verbinden Sie anschliebend wieder mit den entsprchenden Buchsen.
Wenn Sie weitere Hilfe benötigen, können SieGREne die folgende Webseite besuchen: http://www.ocztchnology.com/support/ticket.html
5 Jahre Garantie
Ihr Netzeil der Z-Serie von OCZ ist mit einer branchenführung den 5-jährigen Garantie versehen. Wir garantieren, dass diese Produkte für einen Zeitraum von 5 Jahren ab dem Kaufdatum frei von Material- und Herstellungsfehlern bleibt. Sollten Sie während dieser Zeitaums Fehler bemerken, so kontaktieren Sieitte OCZ Technology fur weitere Unterstützung und um ihre Garantie in Anspruch zu halten.
Um die Rücksendungsgewähr geltend zu machen, können Sie einfach eine Supportanfrage über unsere Website abschicken:
http://www.ocztechnology.com/support/ticket.html
