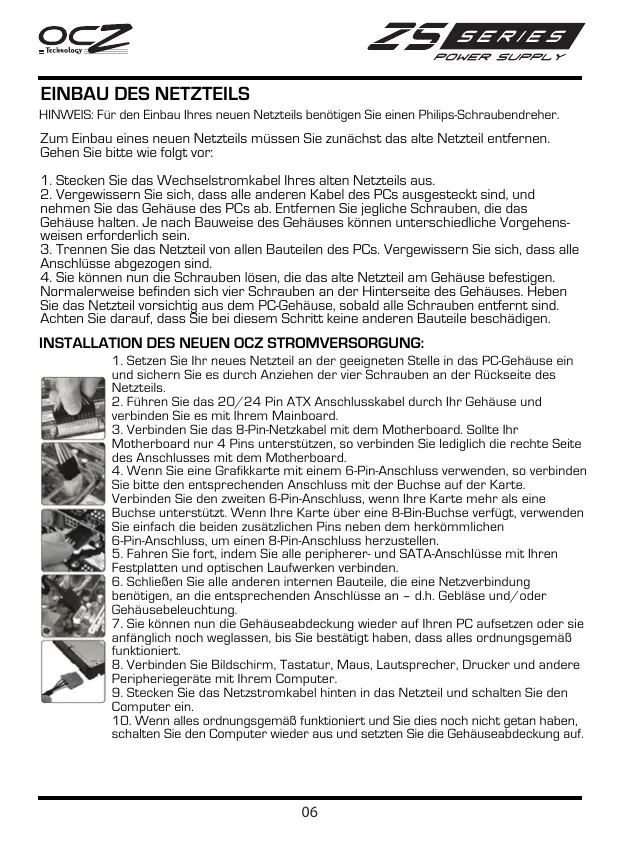

EINBAU DES NETZTEILS

HINWEIS: Für den Einbau Ihres neuen Netzteils benötigen Sie einen Philips-Schraubendreher. Zum Einbau eines neuen Netzteils müssen Sie zunächst das alte Netzteil entfernen. Gehen Sie bitte wie folgt vor:

1. Stecken Sie das Wechselstromkabel Ihres alten Netzteils aus.

2. Vergewissern Sie sich, dass alle anderen Kabel des PCs ausgesteckt sind, und

nehmen Sie das Gehäuse des PCs ab. Entfernen Sie jegliche Schrauben, die das Gehäuse halten. Je nach Bauweise des Gehäuses können unterschiedliche Vorgehensweisen erforderlich sein.

3. Trennen Sie das Netzteil von allen Bauteilen des PCs. Vergewissern Sie sich, dass alle

Anschlüsse abgezogen sind.

4. Sie können nun die Schrauben lösen, die das alte Netzteil am Gehäuse befestigen.

Normalerweise befinden sich vier Schrauben an der Hinterseite des Gehäuses. Heben Sie das Netzteil vorsichtig aus dem PC-Gehäuse, sobald alle Schrauben entfernt sind. Achten Sie darauf, dass Sie bei diesem Schritt keine anderen Bauteile beschädigen. INSTALLATION DES NEUEN OCZ STROMVERSORGUNG:

1. Setzen Sie Ihr neues Netzteil an der geeigneten Stelle in das PC-Gehäuse ein

und sichern Sie es durch Anziehen der vier Schrauben an der Rückseite des Netzteils.

2. Führen Sie das 20/24 Pin ATX Anschlusskabel durch Ihr Gehäuse und

verbinden Sie es mit Ihrem Mainboard.

3. Verbinden Sie das 8-Pin-Netzkabel mit dem Motherboard. Sollte Ihr

Motherboard nur 4 Pins unterstützen, so verbinden Sie lediglich die rechte Seite des Anschlusses mit dem Motherboard.

4. Wenn Sie eine Grafikkarte mit einem 6-Pin-Anschluss verwenden, so verbinden

Sie bitte den entsprechenden Anschluss mit der Buchse auf der Karte. Verbinden Sie den zweiten 6-Pin-Anschluss, wenn Ihre Karte mehr als eine Buchse unterstützt. Wenn Ihre Karte über eine 8-Bin-Buchse verfügt, verwenden Sie einfach die beiden zusätzlichen Pins neben dem herkömmlichen 6-Pin-Anschluss, um einen 8-Pin-Anschluss herzustellen.

5. Fahren Sie fort, indem Sie alle peripherer- und SATA-Anschlüsse mit Ihren

Festplatten und optischen Laufwerken verbinden.

6. Schließen Sie alle anderen internen Bauteile, die eine Netzverbindung

benötigen, an die entsprechenden Anschlüsse an – d.h. Gebläse und/oder Gehäusebeleuchtung.

7. Sie können nun die Gehäuseabdeckung wieder auf Ihren PC aufsetzen oder sie

anfänglich noch weglassen, bis Sie bestätigt haben, dass alles ordnungsgemäß funktioniert.

8. Verbinden Sie Bildschirm, Tastatur, Maus, Lautsprecher, Drucker und andere

Peripheriegeräte mit Ihrem Computer.

9. Stecken Sie das Netzstromkabel hinten in das Netzteil und schalten Sie den

10. Wenn alles ordnungsgemäß funktioniert und Sie dies noch nicht getan haben,

schalten Sie den Computer wieder aus und setzten Sie die Gehäuseabdeckung auf.

BESCHREIBUNG UND DARSTELLUNG DER ANSCHLÜSSE

Netzstromanschluss (20+4 Pins)

Spannung +12V +12V +3.3 V PCI-Express-Anschluss (6+2 Pins) Farbe Orange Orange Schwarz Rot Schwarz Rot Schwarz Grau Violett Gelb Gelb Orange Farbe Orange Blau Schwarz Grün Schwarz Schwarz Schwarz Kein Anschluss Rot Rot Rot Schwarz Spannung Serial ATA-Netzanschluss Signal Pin +12V4DC +12V4DC +12V4DC PCI-Express-Anschluss (6 Pins) Farbe Signal Gelb +12V3DC Schwarz Rot Schwarz Orange Farbe Gelb Gelb Gelb Schwarz Schwarz Schwarz Pin Signal Pin +12V2DC +12V2DC +12V2DC +12V-CPU-Anschluss (4+4 Pins) Peripherer Anschluss (4 Pins) Farbe Gelb Farbe Gelb Gelb Gelb Schwarz Schwarz Schwarz Schwarz Schwarz Signal Farbe Schwarz Schwarz Schwarz Schwarz Gelb Gelb Gelb Gelb Pin +12V3DC Schwarz Schwarz Rot

Signal +12VDC +12VDC +12VDC +12VDC Pin SERIES

FEHLERBEHEBUNG/GARANTIE UND RÜCKSENDUNGSGEWÄHR

Lesen Sie bitte diese einfachen Fehlerbehebungsschritte oder kontaktieren Sie den Händler, bei dem Sie dieses Produkt erstanden haben, falls Sie Probleme mit Ihrem neuen Netzteil haben. Vorsicht: Die Arbeit an elektrischen Geräten kann lebensgefährlich sein. Wenn Sie die beschriebenen Schritte nicht gut kennen, bitten Sie einen Experten um Hilfe. Ihr Netzteil darf unter keinen Umständen in Betrieb genommen werden, wenn es Rauch entwickelt hat, seine Kabel beschädigt worden sind oder es mit Flüssigkeiten in Kontakt geraten ist. Überprüfen Sie bitte die folgenden Schritte, wenn Sie ein neues Netzteil eingebaut haben und das System nicht mehr hochfährt:

1. Prüfen Sie nach, ob das Netzkabel richtig eingesteckt ist und die Steckdose Strom

abgibt. [Stecken Sie ein anderes Gerät in die Steckdose ein, um ihre Funktionsfähigkeit zu bestätigen.]

2. Vergewissern Sie sich, dass alle Anschlüsse des Netzteils richtig in das Motherboard

3. Sind die Kabel des Ein/Aus-Schalters im Computergehäuse richtig mit dem

Motherboard verbunden?

4. Achten Sie darauf, dass innerhalb der Systeme keine Kurzschlüsse entstehen, die von

fehlerhafter Hardware oder falsch gesetzten Verbindungen herrühren könnten.

5. Wenn Sie sich nicht sicher sind, nehmen Sie bitte außer dem Motherboard und dem

Netzteil alle Bauteile aus dem Gehäuse heraus. Stecken Sie alle Stecker aus, überprüfen Sie sie und verbinden Sie sie anschließend wieder mit den entsprechenden Buchsen. Wenn Sie weitere Hilfe benötigen, können Sie gerne die folgende Webseite besuchen: http://www.ocztechnology.com/support/ticket.html 3 Jahre Garantie Ihr Netzteil von OCZ ist mit einer branchenführenden 3-jährigen Garantie versehen. Wir garantieren, dass dieses Produkt für einen Zeitraum von 3 Jahren ab dem Kaufdatum frei von Material- und Herstellungsfehlern bleibt. Sollten Sie während dieses Zeitraums Fehler bemerken, so kontaktieren Sie bitte OCZ Technology für weitere Unterstützung und um Ihre Garantie in Anspruch zu nehmen. Um die Rücksendungsgewähr geltend zu machen, können Sie einfach eine Supportanfrage über unsere Website abschicken: http://www.ocztechnology.com/support/ticket.html
