РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Z SERIES 850W OCZ

RUSSIAN Технические характеристики Установка блока питания Устранение неисправностей/Гарантия, возврат и ремо JAPANESE

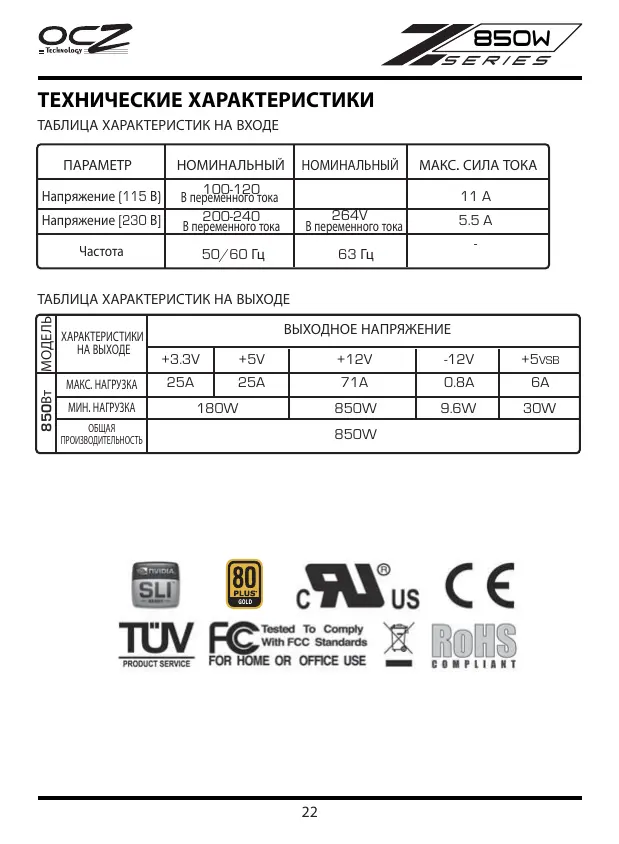

S E850W RIES ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАБЛИЦА ХАРАКТЕРИСТИК НА ВХОДЕ

НОМИНАЛЬНЫЙ НОМИНАЛЬНЫЙ МАКС. СИЛА ТОКА Напряжение (115 В) Напряжение [230 В] 100-120 В переменного тока 200-240 В переменного тока 264V В переменного тока

+5VSB S E850W RIES УСТАНОВКА БЛОКА ПИТАНИЯ ПРИМЕЧАНИЕ: Для установки нового блока питания вам потребуется крестообразная отвертка.. Сначала необходимо демонтировать старый блок питания. Пожалуйста, выполните

1. Отключите силовой кабель от старого блока питания.

2. Обязательно отсоедините все остальные кабели от ПК и снимите крышку с

системного блока. Выкрутите болты, с помощью которых крепится крышка; возможны свои особенности в зависимости от конструкции системного блока компьютера.

3. Отключите питание от всех компонентов ПК - убедитесь, что все разъемы

4. Теперь можно выкрутить болты, с помощью которых старый источник питания

крепился к раме системного блока, на задней стенке системного блока находятся четыре болта. Выкрутив все болты, не спеша извлеките блок питания из системного блока. При выполнении этой операции постарайтесь не повредить прочие компоненты. УСТАНОВКА НОВОГО БЛОКА ПИТАНИЯ PC POWER & COOLING:

1. Поместите новый блок питания соответствующим образом в системный

блок и закрепите на четыре болта, которые вкручиваются с тыльной стороны

2. Протяните 24-контактный кабель АТХ через системный блок и подключите

к материнской плате. Если на материнской плате используется только 20-контактное гнездо, подключите только 20-контактную часть разъема к материнской плате.

3. Подключите 8-контактный кабель к материнской плате. Если на

материнской плате используется только 4-контактное гнездо, подключите только правую часть разъема к материнской плате.

4. При использовании видеокарты с 6-контактным разъемом подключите

соответствующий разъем к гнезду на карте. Если на карте имеется более одного гнезда, подключите второй 6-контактный разъем. Если на карте имеется 8-контактное гнездо, используйте дополнительные два контакта помимо обычного 6-контактного разъема для получения 8-контактного

5. Выполните подключение всех разъемов Molex и SATA к жестким дискам и

оптическим приводам.

6. Подключите остальные внутренние компоненты, для которых требуется

питание, к соответствующим разъемам – т.е. вентиляторы и/или подсветку

7. Теперь можно установить на прежнее место крышку ПК либо не

устанавливать ее до тех пор, пока вы не проверите, что все работает соответствующим образом.

8. Подключите монитор, клавиатуру, мышь, динамики, принтер и любые

другие периферийные устройства компьютера.

9. Подключите главный силовой кабель к задней стороне блока и включите

10. Если все работает нормально, и вы еще не поставили на место крышку,

выключите компьютер и установите крышку корпуса.

S E850W RIES ОПИСАНИЕ РАЗЪЕМОВ И ИЛЛЮСТРАЦИИ Главный разъем питания (24 контакта)

+12VDC +12VDC +12VDC Разъем PCI Express (6-контактный)

Коннектор для подключения периферии (4-контактный)

Коннектор для флоппи-диска (4-контактный)

+12VDC +12VDC Коннектор ЦП +12В (4+4 контактный)

+12VDC Сигнал Контакт +12VDC +12VDC +12VDC +12VDC S E850W RIES УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ/ГАРАНТИЯ, Если у вас есть проблемы с новым блоком питания, пожалуйста выполните эти простые шаги по устранению неисправностей или проконсультируйтесь с продавцом, у которого было приобретен продукт. Внимание: Работа с электрическими устройствами может представлять угрозу для жизни. Если вам не понятны предпринимаемые действия, пожалуйста, свяжитесь со специалистом. При выделении из блока питания дыма, при обрыве кабелей или попадании на него жидкостей дальнейшая эксплуатация не разрешается ни при каких обстоятельствах. Если после установки нового блока питания система перестала запускаться, пожалуйста, выполните следующее:

1. Убедитесь, что кабель питания переменного тока правильно подключен и

настенная розетка находится в рабочем состоянии. [ Для проверки работы электрической розетки попробуйте подключить к ней другое устройство.]

2. Убедитесь, что все коннекторы блока питания правильно подключены к

3. Правильно ли подключены к материнской плате кабели, идущие от

выключателя питания системного блока?

4. Убедитесь в отсутствии коротких замыканий в системе , причиной которых

может стать дефектное оборудование либо неправильно подключенные коннекторы.

5. Если вы не уверены, выньте из корпуса все части, оставив внутри только

материнскую плату вместе с блоком питания. Отключите все вилки, проверьте их и затем включите снова в соответствующие розетки. Если вам потребуется дополнительная помощь, посетите: http://www.ocztechnology.com/support/ticket.html 5-летняя гарантия Блок питания серии Z OCZ имеет лучшую в отрасли 5-летнюю гарантию. На этот продукт распространяется трех (5) летняя гарантия на отсутствие дефектов материала и производственных дефектов, действующая с даты покупки. При обнаружении каких-либо дефектов в течение этого периода свяжитесь с OCZ Technology для получения дальнейшей помощи и воспользуйтесь гарантией. Заявку на возврат и ремонт можно просто разместить через наш веб-сайт: http://www.ocztechnology.com/support/ticket.html
