| Type de produit | Enceintes acoustiques (série Vector : V10, V20, VW-8) |
| Marque | Monitor Audio |
| Modèles | Vector V10 (satellite), Vector V20 (centrale/satellite), Vector VW-8 (caisson de basses actif) |
| Réponse en fréquence (V10) | 65 Hz - 30 kHz |
| Réponse en fréquence (V20) | 60 Hz - 30 kHz |
| Sensibilité (V10 et V20) | 85 dB (1 W @ 1 m) |
| Impédance nominale (V10 et V20) | 8 ohms |
| Puissance admissible (RMS, V10 et V20) | 50 W (appareil seul), 80 W (système) |
| Puissance ampli recommandée (V10 et V20) | 10 - 80 W |
| Niveau sonore maximal (V10 et V20) | 103 dBA |
| Haut-parleurs (V10) | 1 x 4" MMP II (basses/médiums), 1 x 25 mm C-CAM doré (tweeter) |
| Haut-parleurs (V20) | 1 x 4" MMP II (basses/médiums), 1 x 25 mm C-CAM doré (tweeter) |
| Haut-parleur (VW-8) | 1 x 8" à connexion longue, amplificateur 100 W classe A-B intégré |
| Dimensions (V10) | 235 x 145 x 170 mm (H x L x P) |
| Dimensions (V20) | 145 x 355 x 170 mm (H x L x P) |
| Poids (V10) | 2,17 kg (4,77 lb) |
| Poids (V20) | 2,66 kg (5,85 lb) |
| Matériau du boîtier (V10 et V20) | Polymère moulé haute densité avec revêtement caoutchouté noir ; baffle avant en MDF laqué noir brillant ou imitation bois |
| Alimentation (VW-8) | Secteur (ampli intégré) |
| Fonctions principales | Fixation murale (V10, V20) ; utilisation horizontale ou verticale (V20) ; réglages volume, crossover, phase (VW-8) ; arrêt automatique (VW-8) |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et propre ; éviter l'humidité et les produits chimiques |
| Sécurité | Ne pas utiliser près de l'eau ; ne pas placer près de sources de chaleur ; utiliser uniquement les fixations fournies ou recommandées ; pour la fixation murale, s'assurer de l'absence de câbles ou canalisations |
| Pièces détachées et réparabilité | Contacter un revendeur agréé Monitor Audio ou le service client ; retour dans l'emballage d'origine pour réparation sous garantie |
| Informations générales | Garantie 3 ans (sous réserve d'enregistrement dans les 30 jours) ; conformité CE et RoHS |
FOIRE AUX QUESTIONS - VECTOR MONITOR AUDIO
Questions des utilisateurs sur VECTOR MONITOR AUDIO
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Enceintes acoustiques au format PDF gratuitement ! Retrouvez votre notice VECTOR - MONITOR AUDIO et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VECTOR de la marque MONITOR AUDIO.
MODE D'EMPLOI VECTOR MONITOR AUDIO
Consignes de sécurité importantes ____ 12
Consignes de sécurité concernant la fixation murale des enceintes Vector ____13
Recyclage 13
Déclaration de conformité RoHS 13
Éléments de référence 13
Présentation de Vector 14
Placement optimal des enceintes ____ 15
Fiche technique 16
Garantie et service 16
Réclamations dans le cadre de la garantie ____17
Protection des données 17
Informations concernant le propriétaire ____17
Déclaration de conformité CE 18
Consignes de sécurité importantes
- Lire ces consignes.
- Conserver ces consignes.
- Tenir compte des avertissements de sécurité.
-
Respecter toutes les consignes.
-
Ne pas utiliser cet appareil près d'un point d'eau.
-
Nettoyer uniquement à l'aide d'un chiffon sec. Les matériaux utilisés dans la fabrication des appareils de la Gamme Vector ont été choisis avec grand soin et attention. Il suffira de passer un chiffon sec et propre pour dépoussiérer les enceintes. Prenez soin d'elles comme vous prendriez soin d'un beau meuble, elles ont été conçues dans cet esprit.
-
Ne pas placer près d'une source de chaleur (radiateur, bouche de chaleur, cuisinière ou tout appareil générant de la chaleur, notamment les amplificateurs).
-
Utiliser exclusivement le matériel de fixation et les accessoires fournis par Monitor Audio.
-
Utiliser exclusivement le chariot, le pied, le tripode, le support ou la table spécifié par Monitor Audio ou vendu avec l'appareil. Si vous utilisez un chariot, prenez garde lorsque que vous déplacez l'ensemble chariot/appareil afin d'éviter toute blessure consécutive à une chute.
-
S'adresser à un personnel qualifié pour toute intervention technique. Une intervention technique sera nécessaire si l'appareil a été endommagé d'une manière ou d'une autre, notamment au niveau du cordon d'alimentation ou de la prise, si un liquide a été renversé ou si un objet est tombé sur l'appareil, si l'appareil a été exposé à la pluie ou l'humidité, si son fonctionnement semble anormal ou en cas de chute.
-
Ne pas exposer l'appareil à des gouttes ou éclaboussures, et ne poser aucun objet rempli de liquide (tel qu'un vase) sur celui-ci.
-
Le point d'exclamation dans un triangle équilatéral vise à alerter l'utilisateur sur la présence de consignes d'utilisation et de maintenance importantes (réparation) dans la documentation fournie avec l'appareil.
Consignes de sécurité concernant la fixation murale des enceintes Vector
ATTENTION : pour des raisons de sécurité, ne tentez pas de fixer ces enceintes sur votre mur si vous doutez de vos capacités à effectuer un travail sûr et solide. Il vous faudra déterminer la structure du mur et l'endroit où installer le support. En cas de doute, contactez un professionnel qualifié.
ATTENTION : assurez-vous qu'aucun câble électrique ou canalisation ne se trouve derrière la partie du mur où vous comptez fixer le support mural. Veillez à ce que chaque étape soit effectuée correctement et évitez les câbles trop longs ou qui traînent.
Monitor Audio ne fournit pas de supports ou fixations spécifiques à la gamme Vector. Nous proposons en revanche des supports adaptés, qui peuvent être achetés séparément. La douille taraudée située à l'arrière des modèles V10 et V20 est un filetage UNC 14 de pouce. La longueur des vis utilisées ne doit pas excéder 18 mm ( 34 de pouce).
Recyclage
Elimination des déchets d'équipements électriques et électroniques (DEEE) par les ménages dans l'UE.
Ce symbole apparaissant sur le produits ou les accessoires indique que le produit doit être éliminé dans un circuit distinct de celui des autres déchets ménagers. Il est de votre responsabilité d'éliminer vos équipements usagés en les remettant à un point de collecte agréé pour le recyclage des DEEE. La collecte et le recyclage séparés de vos équipements usagés contribueront à la préservation des ressources naturelles et permettront d'assurer que ces équipements sont recyclés dans le respect de la santé humaine et de l'environnement.
Pour plus d'informations sur les lieux de collecte et de recyclage des équipements usagés, veuillez contacter votre mairie, votre service local de traitement des déchets ménagers ou le magasin où vous avez acheté votre produit Vector.
Déclaration de conformité RoHS
Directive RoHS 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Éléments de référence
La directive RoHS limite l'utilisation du plomb (Pb), du cadmium (Cd), du mercure (Hg), de chrome hexavalent (CrVI) et des corps composés à base de diphényle polybromé (PBB) ou d'éther diphényle polybromé (PBDE) dans les équipements électriques et électroniques vendus dans l'Union européenne.
Présentation de Vector
Vector est une série exceptionnelle d'enceintes compactes et contemporaines, fruit d'un héritage de trente ans d'expertise technique. Située immédiatement en dessous de la prestigieuse série Radius ^HD au sein de la gamme Monitor Audio, la série Vector vise à proposer un niveau de sophistication et de performance inégalé sur le marché des enceintes domestiques de milieu de gamme. Elle inclut trois modèles : la V10, une enceinte murale satellite très compacte ; la V20, une enceinte satellite centrale ; et le VW-8, un caisson de basse actif compact de 100 W.
Le boîtier des enceintes V10 et V20 est fabriqué en polymère moulé haute densité, et recouvert d'un revêtement caoutchouté noir, conférant au produit de merveilleuses qualités tactiles et un look avant-gardiste. Les baffles avant sont fabriquées en MDF et sont proposées en deux types de finition : un vernis-laque noir très brillant qui s'intègrera parfaitement au look des télévisions à écran plat, ou une finition très élégante en imitation bois naturel.
Pour les aigus, les tweeters blindés dôme C-CAM® doré de la série Vector poussent encore plus loin la sophistication du driver C-CAM (alliage enduit en céramique de magnésium d'aluminium) de Monitor Audio, déjà employé sur plusieurs générations d'enceintes Monitor Audio (et dont les qualités ont été plusieurs fois reconnues et récompensées). Les drivers blindés basses/ médians MMP® II (Metal Matrix Polymer) utilisent un procédé de moulage par injection à haute pression pour obtenir différentes épaisseurs aux points critiques dans la géométrie du cône. Vous trouverez plus de renseignements concernant les technologies C-CAM et MMP® II sur notre site Internet.
Vector V10
Bien que la Vector V10 soit essentiellement conçue pour être utilisée avec la V20 et la VW-8 dans le cadre d'un système home cinéma multi-canal et ultra-compact, la profondeur exceptionnelle de ses basses en fera l'enceinte idéale pour un son stéréo dans la maison. Où qu'elle soit installée, elle produira des aigus clairs et des basses percutantes. Les haut-parleurs sont protégés par un treillis en tissu métallique protège, offrant ainsi un contraste élégant avec le profil tout en douceur du boîtier. L'installation murale se fait au moyen d'un point de fixation unique.
Vector V20
La V20 est une enceinte compacte et polyvalente, pouvant être utilisée soit horizontalement en tant qu'enceinte centrale dans le cadre d'un système home cinéma, soit verticalement en tant qu'enceinte satellite gauche/droite dans le cadre d'un système multi-canal ou stéréo. La V20 offre les mêmes caractéristiques tonales que la V10, à ceci près que sa réponse en basse fréquence est encore plus étendue et permettra ainsi une reproduction encore plus précise des dialogues de film. L'enceinte porte vers l'avant et son panneau de branchement est encastré pour faciliter l'installation murale.
Vector VW-8
Le VW-8 est un nouveau caisson de basse à la fois ultra-compact et incroyablement puissant, grâce à son amplificateur intégral 100 watts de classe A-B. Au cœur du boîtier cubique en MDF rigide du VW-8 se trouve un haut-parleur 8 pouces orienté vers l'avant et à connexion longue. Bien qu'il soit conçu pour accompagner les enceintes satellites de la série Vector, le VW-8 s'intègrera superbement et simplement avec n'importe quel système home cinéma compact et haute performance, grâce à son volume variable, sa fréquence de crossover réglable et son commutateur de phase. Pour encore plus de confort, le VW-8 s'allume et s'éteint automatiquement grâce à son capteur de signal. Le caisson intègre des entrées stéréo et LFE.

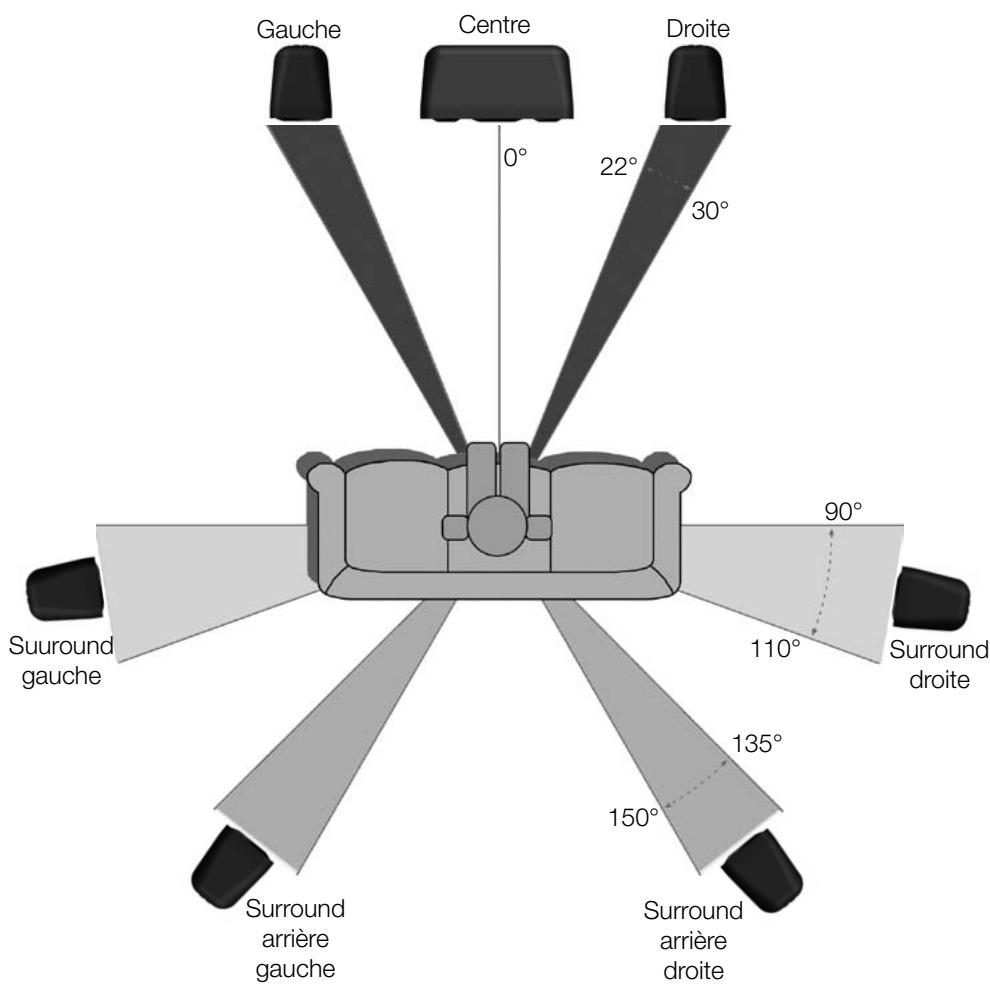

Placement optimal des enceintes
FRANCAIS
Fiche technique
| Modèle | Vector V10 | Vector V20 |
| Réponse de Fréquence | 65Hz - 30 KHz | 60Hz - 30 KHz |
| Sensibilité (1W @ 1m) | 85 dB | 85 dB |
| Impédance nominale | 8 Ohms | 8 Ohms |
| Tenue en puissance, appareil seul (RMS) | 50 W | 50 W |
| Tenue en puissance, système (RMS) | 80 W | 80 W |
| Puissance recommandée pour l’ampli | 10 - 80 W | 10 - 80 W |
| Niveau de bruit perçu maximal | 103 dBA | 103 dBA |
| Alignement des basses | Bass reflex – Portant vers l’arrière | Bass Reflex - Portant vers l’avant |
| Haut-parleurs | 1 cône 4” MMP II, driver basses/médians1 tweeter dôme 25 mm C-CAM doré | 1 cône 4” MMP II, driver basses/médians,1 tweeter dôme 25 mm C-CAM doré |
| Dimensions extérieures en mm (H x I x P) | 235 x 145 x 170 | 145 x 355 x 170 |
| Dimensions extérieures en pouces (H x I x P) | 9 1/4 x 5 11/16 x 6 11/16 | 5 11/16 x 14 x 6 11/16 |
| Poids (par enceinte) Kg (lb) | 2,17 (4,77) | 2,66 (5,85) |
Garantie et service
Pour valider votre garantie, enregistrez-vous sur le site www.monitoraudio.co.uk dans les 30 jours à compter de la date d'achat.
Cet enregistrement vous donnera le droit de participer gratuitement à notre tirage au sort mensuel ! Vous recevrez en outre en priorité des informations sur l'actualité de Monitor Audio, concernant notamment nos nouveaux produits et les diverses manifestations auxquelles nous prenons part.
Cet équipement a été intégralement testé en usine avant son expédition. La qualité de sa fabrication et son bon fonctionnement sont garantis contre les défauts de fabrication pendant une période de trois ans à compter de la date d'achat (cf. conditions ci-dessous), sous réserve que le produit ait été fourni par un revendeur Monitor Audio agréé dans le cadre du contrat de vente au consommateur (les mots « vente au consommateur » étant interprétés selon la section 15 du « Supply of goods act » de 1973). Monitor Audio se dégage de toute responsabilité en cas de défaut consécutif à un accident, une utilisation impropre ou abusive, l'usure normale de l'appareil, une modification ou une utilisation sortant du cadre spécifié par le présent manuel, ainsi qu'en cas de dommage ou perte survenu au cours du transit depuis ou vers les parties recourrant à cette garantie.
Cette garantie couvre la main d'œuvre et les pièces détachées. La responsabilité de Monitor Audio est limitée au coût de réparation ou de remplacement des pièces défectueuses (à la discrétion de Monitor Audio) et ne peut en aucune circonstance être étendue aux pertes ou dommages indirects.
Réclamations dans le cadre de la garantie
L'appareil devra être retourné dans son emballage d'origine, si possible au revendeur d'origine ou, à défaut, à un revendeur Monitor Audio agréé. S'il n'est pas possible de le rendre en mains propres, il devra alors être expédié en port payé via un transporteur réputé. Si l'emballage d'origine n'est pas disponible, un emballage de remplacement pourra être acheté auprès de Monitor Audio.
Si vous rencontrez des difficultés pour vous conformer à ces conditions, veuillez nous contacter en utilisant les coordonnées suivantes :
Customer Service
Tél. : +44 (0) 1268740580
Monitor Audio Ltd.
Fax : +44 (0) 1268740589
24 Brook Road
Internet : www.monitoraudio.co.uk
Rayleigh, Essex, SS6 7XJ
Les droits statutaires du consommateur ne sont pas affectés par cette garantie sous le droit britannique.
Protection des données
Monitor Audio accorde beaucoup d'importance au respect des souhaits et de la vie privée de ses clients. Toute information nous étant communiquée sera conservée dans la plus stricte confidentialité et sera exclusivement utilisée au sein de l'organisation Monitor Audio, pour assurer des services tels que le traitement des réclamations de réparation sous garantie et des commandes de pièces détachées.
Il est possible que nous vous contactions à l'avenir pour vous interroger sur votre satisfaction quant à nos produits et services et vous tenir informé concernant nos nouveaux produits et nos promotions.
Si vous ne souhaitez pas être contacté par courrier, email ou téléphone, il vous suffit de cocher la case correspondante sur le formulaire de garantie de notre site Internet. Vous pouvez également demander à ne plus être contacté en écrivant à notre service client à l'adresse indiquée ci-dessus.
Informations concernant le propriétaire
Informations concernant le produit
Modèle ____
No. de série du produit ____
Date d'achat ____
Informations concernant le revendeur
Nom et adresse du revendeur ____
Email / Téléphone ____
Monitor Audio se réserve le droit de modifier sans préavis les caractéristiques techniques du produit.
Déclaration de conformité CE
Nous soussignés, Monitor Audio Ltd, 24 Brook Road
Rayleigh
Essex
SS6 7XJ
Angleterre
Déclarons que les produits Vector décrits dans ce manuel sont conformes aux normes techniques et directives communautaires en vigueur :
Directive basse tension 2006/95/CE
EN 60065 : 2002+A1 : 2006 Règles de sécurité pour les appareils électroniques et appareils associés à usage domestique ou à usage général analogue, reliés à un réseau.
Comptabilité électromagnétique 89/336/CEE
EN 55013 : 08.90+A12 : 08.94+A13 : 12.96 Limites et méthodes de mesure des caractéristiques de perturbations électromagnétiques des récepteurs de radiodiffusion et des appareils associés.
EN 55020 : 12.94+A11 : 12.96 Immunité électromagnétique des récepteurs de radiodiffusion et appareils associés.
EN61000-3-2 : 04.95+A1 : 1998+A2:1998 Comptabilité électromagnétique – Partie 3 : Limites – Section 2 : Limites pour les émissions de courant harmonique (courant appelé par les appareils ≤16 A par phase)
EN6100-3-3 : 01.95 Comptabilité électromagnétique (EMC) – Partie 3: Limites – Section 3: Limitation des fluctuations de tension et du flicker dans les réseaux basse tension pour les équipements ayant un courant appelé ≤16 A.
Signé par :
Nom : D.S. Hartley
Fonction : directeur technique
Société : Monitor Audio Ltd
